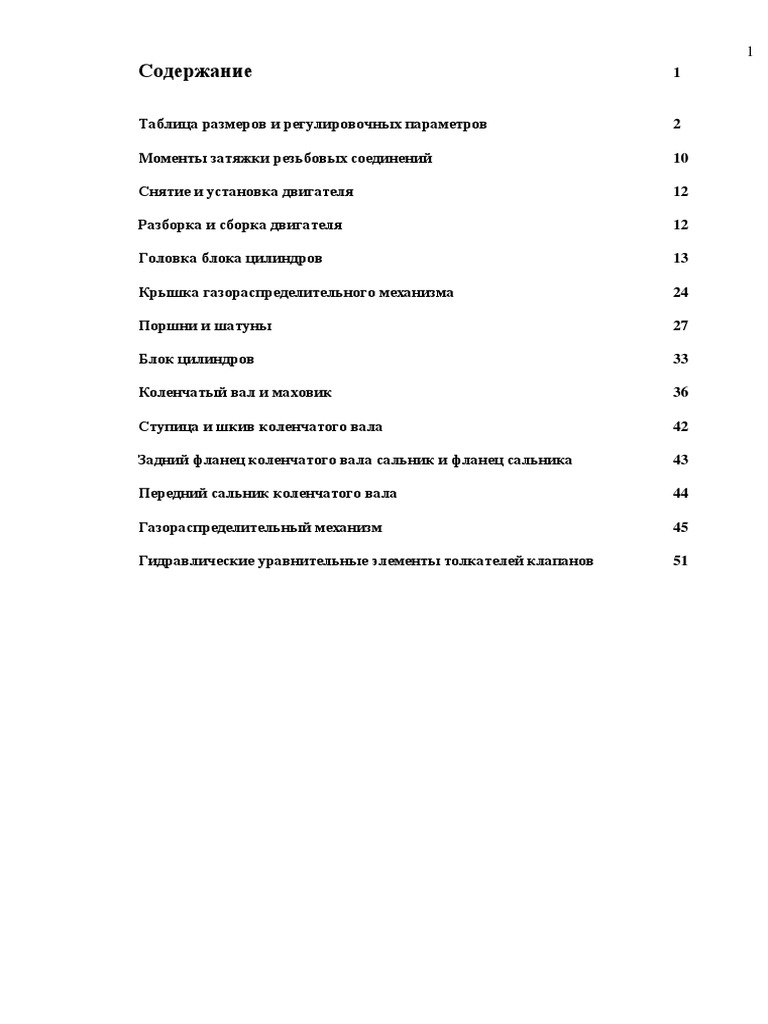

Содержание 1
Поршни и шатуны 27
Блок цилиндров 33
Газораспределительный механизм 45
Блок цилиндров
Диаметр цилиндров
Номинальный диаметр:
группа с буквой А 87,000 - 87,006 мм
группа с буквой Х более 87,006 - 87,012 мм
группа с буквой В более 87,012 - 87,018 мм
Максимальный износ в
продольном или поперечном 0,10мм
направлениях
Допустимая шероховатость
верхняя плоскость 0,006 - 0,016 мм
нижняя плоскость 0,025 мм
1,5 бар
Давление выпрессовки воздуха
Коленчатый вал
Допуски при обработке
Допустимое отклонение от
окружности шатунных и 0,005 мм
коренных шеек
Допустимая конусность
0,010 мм
шатунных шеек
Допустимая конусность коренных
0,015 мм
шеек
Допустимое осевое биение
установленного 0,02 мм
подшипника
Радиус выступания на коренных
2,5 - 3,0 мм
шейках
Радиус выступания на шатунных
3,0 - 3,5 мм
шейках
Допустимое радиальное биение
0,02 мм*
заднего фланца коленчатого вала
Допустимое осевое биение
0,02 мм*
заднего фланца коленчатого вала
Допустимое биение коренных
шеек коленчатого вала:
коренные шейки II и IV 0,07 мм*
коренная шейка III 0,10 мм*
* Коленчатый вал вложен коренными шейками № I и IV (двигатель 602) или I и VII
(двигатель 603) в призмы, вал проворачивается
Твердость коренных и шатунных
55 - 74 единиц
шеек - новые шейки
Допустимый дисбаланс
15 гсм
коленчатого вала
граница износа:
коренной подшипник 0,30 мм
шатунный подшипник 0,50 мм
Вкладыши подшипников
Коренной / Шатунный подшипник, мм
номинальный размер 2,25 / 1,80
1 ремонтный размер 2,37 / 1,92
2 ремонтный размер 2,50 / 2,05
3 ремонтный размер 2,62 / 2,17
4 ремонтный размер 2,75 / 2,30
Шатуны
Допустимое смещение отверстия
для шатунного подшипника
0,10мм
относительно отверстия для втулки
шатуна на длине 100 мм
Допустимое отклонение от
параллельности оси, проведенной из
0,45 мм
отверстия для шатунного подшипника
к отверстию для втулки шатуна на
6
длине 100 мм
Допустимая разница в весе
5г
шатунов
Болты шатунов:
резьба М9 х 1 мм
диаметр части без резьбы 7,4 мм
минимальный диаметр 7,1 мм
момент затяжки 30±5 Нм, затем дотянуть на 90° - 100°
Поршни
Диаметр поршней - номинальный
размер:
группа А 86,970 - 86,976 мм
группа X более чем 86,975 - 86,983 мм
группа В более чем 86,982 - 86,988 мм
Новые прокладки головки блока запечатаны в пластик и должны доставаться оттуда только
непосредственно перед установкой. Снятие и установка головки блока могут быть проведены при
установленном двигателе. Следует отметить, что в зависимости от исполнения и оснащения
автомобиля некоторые операции могут отличаться. Последующее описание относится ко всем
двигателям.
» Установить капот в вертикальное положение.
» Отсоединить отрицательный провод от аккумуляторной батареи.
» Слить охлаждающую жидкость и снять радиатор.
» Полностью снять воздушный фильтр.
» Снять приводные ремни с торцевой стороны двигателя. Для этого ослабить фланцевую гайку (4)
и вставить стержень в натяжной пружинный рычаг (1) (лучше всего подходит ключ для гаек
колес). Ослабить усилие шестигранного болта (6), пока не станет возможным сдвинуть пружину
(5) в направлении выпускного коллектора. Открутить болт (2) амортизатора подвески.
14
» Снять уголок крепления направляющей трубки для маслоизмерительного щупа (один болт).
» Отсоединить шланг для слива охлаждающей жидкости из системы охлаждения и снять провод от
датчика температуры для указателя наружной температуры.
» Отсоединить трос привода «газа».
» Снять топливопроводы с помощью подходящих зажимов (тисков) и снять соединения на
топливном фильтре.
» Открутить два болта и снять топливный фильтр.
» У двигателей с клапаном рециркуляции выхлопных газов отсоединить трубопровод между
клапаном и выпускным коллектором.
» Отсоединить фланец выхлопной трубы.
» У автомобилей с автоматической КПП снять болт крепления щупа для измерения уровня смазки
в КПП.
» Отсоединить топливопроводы высокого давления и защитить их от попадания грязи.
» Снять впускной коллектор.
» Снять клапанную крышку. Она крепится шестью болтами на верхней стороне двигателя. По два
болта находятся на обеих продольных сторонах, а два болта - на стороне газораспределительного
механизма. Предварительно снять шланг вентиляции картера двигателя. У автомобилей с
автоматической КПП нужно кроме этого снять тягу привода «газа», идущую поперек через
клапанную крышку с одной стороны от шарикового шарнира.
» Снять крепление шланга отопителя с помощью проволочного крючка.
» Ослабить штуцер подводящей трубки на масляном фильтре и снять с соединения.
» Отсоединить провод от накальных свечей.
» Провернуть двигатель, пока поршень первого цилиндра не встанет в положение ВМТ, т.е.
нулевая метка должна находиться напротив указателя.
15
» Для этого надеть головку на 27 мм с трещеткой на болт шкива коленчатого вала. Ни в коем
случае не проворачивать двигатель, надев головку на болт звездочки распределительного вала.
Всегда проворачивать двигатель только в направлении вращения. В обратном направлении
проворачивать нельзя.
» Полностью снять натяжитель цепи. Выкрутить заглушку натяжителя только за большой
шестигранник. Заглушка находится над водяным насосом и крышкой термостата рядом с большой
трубой.
» Пометить взаимное расположение цепи и звездочки распределительного вала. Для этого нанести
краской два штриха в противолежащих местах (1).
» Открутить болты головок в порядке, обратном показанном на рисунке. Для этого необходим
специальный ключ, т.к. обычный шестигранный ключ может повредить головку болта. Сразу же
после снятия болтов измерить их длину от нижней стороны головки болта до конца резьбы. Если
она составляет более 83,6 мм; 105,6 мм или 118,5 мм в зависимости
» Снять головку блока цилиндров. Если имеется подъемник, то это облегчит работу.
» Сразу же после снятия головок тщательно очистить поверхности блока и головки блока.
» В случае ремонта головки, если заменяется только прокладка, то нужно установить головку
согласно приведенным далее указаниям.
УКАЗАНИЕ: Головки двигателей ОМ 602 и ОМ 603 после октября 1994 г. были изменены, и
нужно указать, что изменились различные каналы для масла и охлаждающей жидкости, и
изменилась прокладка головки. По этой причине неновые головки нужно устанавливать только
после того как будет установлена идентичность этой головки стоявшей на двигателе головке.
В последующем тексте предполагается, что головка блока цилиндров должна быть заменена.
Если необходим только ремонт клапанов, то дополнительные операции можно пропустить. В
последующем рассмотрении считается, что головка блока цилиндров снята. Сальники стержней
клапанов могут быть заменены при установленном двигателе. Признаками износа сальников
являются: голубоватый дым когда происходит торможение двигателем (т.е. режим
принудительного холостого хода), при подаче «газа» после работы двигателя на холостом ходу,
голубоватый дым после запуска холодного двигателя или если расход масла в двигателе
приближается к 1л на 1000 км. Замена сальников стержней клапанов на установленном двигателе
описано отдельно.
Проверить все детали головки на износ. Хорошо очистить поверхность головки блока (от
остатков старой прокладки). Проверки производятся в соответствии с нижеприведенными
указаниями.
Клапанные пружины
Перед заменой направляющих втулок нужно проверить общее состояние блока цилиндров.
После запрессовки нужно развернуть втулки до диаметра 8,00 - 8,015 мм для впускных клапанов
или 9,00 - 9,015 мм для выпускных клапанов.
Перед заменой направляющих втулок нужно также заменить клапаны и перешлифовать седла
клапанов. После замены нужно отфрезеровать седла клапанов. Если же они выглядят так, что седла
уже нельзя больше перешлифовать, то не следует заменять втулки.
Седла клапанов
Проверить все седла клапанов на наличие следов износа или образование зазубрин.
Небольшие следы износа можно удалить 45-градусной фрезой. Если седло выработано уже
слишком глубоко, то нужно заменить кольца седел клапанов.
Кольца седел клапанов запрессованы в головку блока цилиндров, и старое кольцо лучше
удалить, высверлив его или вывернуть его с помощью приспособления для обработки седел
клапанов. При этом нужно обязательно следить за тем, чтобы не повредить головку блока
цилиндров. Основное отверстие (D1) нужно измерить и, если нужно, развернуть до следующего
ремонтного размера. Разворачивать кольца седел клапанов ремонтных размеров до тех пор, пока не
20
будет достигнуто перекрытие в 0,068 - 0,10 мм. Кольца седел клапанов для впускных клапанов
больше по диаметру.
Нагреть головку блока цилиндров в водяной бане примерно до 90°С, а кольцо седла клапана
охладить с помощью сухого льда. Вбить кольцо седла клапана подходящим стержнем. Произвести
обработку кольца седла клапана с помощью специального приспособления или с помощью
шлифовальной машинки. Используя клапан, измерить расстояние (А). Оно должно составлять на
новом клапане и новом кольце седла клапана 0,1-0,5 мм. Граница износа составляет 1,0 мм.
После обработки измерить ширину седла клапана. Если она у впускных клапанов не
составляет 2,5 мм и у выпускных - 3,5 мм, то необходимо обработать седло вверху 15-градусной
фрезой, а внизу - 60-градусной фрезой.
21
Фрезерные работы нужно закончить, когда седло будет иметь нужную ширину.
Обработанные седла клапанов нужно притереть. Для этого смазать поверхность седла клапана
шлифовальной пастой и вставить клапан в соответствующее седло. Зажать стержень клапана
подходящим способом и вращать клапан туда-сюда. Постепенно проворачивать клапан на четверть
оборота и затем снова притирать его. При необходимости добавить шлифовальной пасты.
После притирки тщательно очистить все детали от грязи и шлифовальной пасты и проверить
прилегание клапана к седлу. На обеих деталях должно быть видно непрерывное матовое кольцо
которое дает ширину седла клапана. С помощью карандаша нанести несколько штрихов на кольце
тарелки клапана, чтобы расстояние между ними было около 1,0 мм. После этого дать клапану
упасть в направляющую и на седло и повернуть клапан на 90°, приложив к нему небольшое
усилие.
Вынуть клапан и проверить, удалены ли карандашные штрихи на кольце седла. Если ширина
седел клапанов находится в нужных пределах, то можно устанавливать головку. В противном
случае доработать седла клапанов или, в крайнем случае, установить реставрированную головку. В
этом случае переставить старые детали на новую головку.
Клапаны
При приобретении клапанов нужно всегда сообщать, что они используются на дизельном
двигателе, и какие клапаны требуются впускные или выпускные. Иногда возможно заменить
только впускные клапаны, когда они, к примеру, обгорели по краям.
22
Следует также проверить размер выступания предкамеры для впрыска дизельного топлива.
Конец предкамеры должен выступать на 7,6 - 8,1 мм. В мастерской корректируют этот размер
путем подкладывания уплотнительных колец различной толщины под предкамеру, чтобы она
выступала на нужную величину.
Распределительный вал
» Вложить вал обоими концевыми шейками в призмы или зажать между концами токарного станка
и установить стрелочный индикатор на среднюю шейку.
» Медленно вращая вал, следить за показаниями индикатора. Если они превышают 0,01 мм, то вал
изогнут, и его надо заменить.
23
Замена сальников стержней клапанов (головка не снята)
Для надевания сальников обычно нужно специальное приспособление. Если его нет, и
используется кусок тонкой трубки, то нужно работать очень осторожно, чтобы не повредить
кромки и кольцевую пружину. При замене сальников нужно снять сухари клапана и клапанные
пружины. Чтобы предотвратить падение клапана в камеру сгорания, нужно чтобы
соответствующий поршень находился в положении ВМТ. У рассматриваемых двигателей эта
работа выполняется очень точно, т.к. двигатель нужно повернуть на строго определенный угол и
нужно иметь определенный опыт.
ЗАМЕЧАНИЕ: Работать сжимателем клапан них пружин очень медленно, т.к. сухари иногда
«залипают» на стержнях и нужно обязательно предотвратить, чтобы из-за быстрого усилия
клапанная пружина не вдавились в поршень. Клапанные пружины могут двигаться только вниз.
24
Крышка газораспределительного механизма
Снятие и установка
Крышку можно снять на установленном двигателе, как описано ниже. Описание дополнительных
работ описано ниже. Описание дополнительных работ описывается в соответствующих разделах,
например, слив охлаждающей жидкости.
» Установить капот в вертикальное положение.
» Слить масло из двигателя.
» Слить охлаждающую жидкость.
» Отсоединить отрицательный провод от АБ.
» Снять большой воздушный шланг.
» Открутить большую гайку в середине крыльчатки вентилятора и снять вентилятор.
» Ослабить натяжное устройство для приводного ремня с торцевой стороны двигателя.
» Открутить 4 болта с внутренним шестигранником, крепящих шкив водяного насоса.
» Отсоединить провод соединительного штекера крепления магнита муфты вентилятора.
Крепление магнита приклеено на водяном насосе, и не должно сниматься.
» Полностью снять натяжное устройство приводного ремня. Первым открутить болт с верхней
стороны амортизатора. Снять крышку с натяжного рычага, вывернуть болт и снять фиксирующую
шайбу. Вынуть натяжной рычаг вместе с амортизатором и с натяжной пружиной с упорного
пальца в крышке.
» У автомобилей с усилителем рулевого управления снять шкив насоса рулевого управления.
» Открутить оба болта крепления насоса усилителя рулевого управления, вынуть насос и отложить
его вместе со шлангами в сторону, чтобы он не мешал дальнейшей работе.
» Открутить передний болт крепления топливного фильтра.
» Снять шкив коленчатого вала. Нужно включить передачу, чтобы вал не проворачивался.
» Открутить болты крепления ступицы шкива коленчатого вала и стянуть ступицу. Обычно это
довольно легко сделать, но в случае необходимости можно воспользоваться съемником.
» Снять датчик ВМТ (он выдает электрический сигнал, когда поршень первого цилиндра
находится в ВМТ такта сжатия). У обоих двигателей он находится из-за нехватки места с правой
стороны крышки.
25
1989 год
У всех дизельных двигателей увеличена камера сгорания в головке блока цилиндров. Головки
более старых двигателей не устанавливаются на двигатели автомобилей 1989 г. Также согласованы
и предкамеры камер сгорания на этих двигателях.
Снятие
Поршни сделаны из особого легкого сплава. Каждый поршень имеет камеру сгорания в форме
звезды и две круглые выемки для тарелок клапанов Горловина предкамеры входит в камеру
сгорания (1), если поршень находится в положении ВМТ.
» Если щипцов нет, то можно вдвинуть стальные полоски под кольцо с противоположных сторон.
Одну полоску нужно обязательно подставить под концы кольца.
29
Измерение отверстий цилиндров
При неснятом поршне место измерения (3) располагается сразу над поршнем, находящимся в
положении нижней мертвой точки (НМТ). Оба других измерения производятся аналогичным
способом. Всего на цилиндре производится шесть измерений. Все полученные значения записать и
сравнить с табличными данными.
Следует отметить, что должны растачиваться все цилиндры, когда только один цилиндр не
соответствует заданным значениям. Допускается отклонение в 0,20 мм от заданного значения в
продольном и поперечном направлении. Если износ превышает граничное значение, то можно
установить в мастерской новые гильзы цилиндров.
Для проверки зазора поршня измерить отверстие цилиндра, как описано выше, и поршень,
вычислить разницу между этими величинами для каждого цилиндра. Если зазор превысит 0,12 мм,
то нужно перешлифовать цилиндр или установить новые гильзы цилиндров, т.к. превышена
граница износа.
Если при проверке обнаружены следы сколов, глубоких царапин или износа, измерить зазор
по высоте поршневых колец в канавках, вставив по очереди поршневые кольца в соответствующие
канавки. С помощью плоского щупа измерить зазор между поверхностью кольца и поверхностью
канавки для кольца. Если зазор верхнего кольца превышает 0,20 мм, среднего кольца - 0,15 мм и
30
маслосъемного кольца - 0,10 мм, то изношено либо кольцо, либо канавка. Затем вставить по
очереди все поршневые кольца с нижней стороны картера двигателя в отверстие цилиндра. С
помощью перевернутого поршня нажать на кольцо вниз примерно на 20 мм, чтобы оно ровно
сидело в отверстии.
Вставить плоский щуп в зазор между краями кольца, чтобы измерить зазор его замка. У всех
колец зазор составляет 0,20 -0,40 мм. Граница износа верхнего поршневого кольца составляет 1,5
мм, у других колец -1,0 мм.
При слишком малом зазоре (например, у новых колец, которые должны также быть
измерены) можно подточить концы кольца. Для этого зажать плоский напильник в тисках, надеть
на него концы кольца и подточить их. Если зазор слишком велик, то кольцо следует заменить.
Проверить поршневые пальцы и втулки шатунов на износ или выщербления. Если только
один шатун не удовлетворяет требуемым параметрам, то его можно заменить отдельно, однако его
вес должен соответствовать весу заменяемого шатуна, т.к. разница в весе шатунов в одном
двигателе не должна превышать более 5 грамм.
Перед тем как использовать повторно болты шатунных подшипников, необходимо измерить
диаметр болтов в самом узком месте по длине (L) и по диаметру (с) с помощью штангенциркуля.
Если диаметр меньше 7,1 мм, то болты шатунных подшипников нужно заменить. Перед
заменой нужно провести еще и второе измерение. Для этого надеть крышку шатунного
подшипника на шатунный болт и повернуть ее наружу. Держать шатун и крышку горизонтально.
Если крышка падает вниз под своим весом, то шатун нужно заменить. В противном случае
заменить болты.
» Вставить с обеих сторон поршня стопорные (фиксирующие) пальцы и проверить, чтобы они
плотно сидели в канавках.
» Проверить, чтобы поршни после сборки могли свободно перемещаться (качаться) на шатунах.
» С помощью щипцов для поршневых колец установить по очереди кольца в канавки. Оба
компрессионных кольца можно перепутать и поэтому нужно проверить их сечение перед
установкой.
32
Детали передней стороны картера двигателя также нужно проверить на износ. Не все они имеются
на двигателях ОМ 602 и ОМ 603. Следует отметить, что для забивания шариков необходим
специальный стержень № 601 589 08 15 00.
ЗАМЕЧАНИЕ: Если замечены утечки с пе редней или задней стороны блока цилиндров и
специального стержня в распоряжении нет то, возможно, заглушить отверстия заглушками. С
передней стороны вкрутить заглушку с резьбой М18х1,5 (номер детали 000 906 018 000), а с задней
стороны - с резьбой М16х1,6 (номер детали 000 906 016 002). Для этого нужно нарезать
соответствующую резьбу в блоке. Резьба с передней стороны должна иметь глубину 10 мм, с
задней стороны - 14 мм. Тщательно удалить все металлические стружки и смазать заглушки
герметиком для резьбы Locrtite перед затягиванием.
Для того чтобы измерить зазор поршня нужно измерить диаметр поршня и записать этот результат.
Для определения зазора теперь нужно измерить диаметр отверстия цилиндра следующим образом:
Со стороны коленчатого вала, обращенной к КПП, находится маховик или пластина привода для
преобразователя крутящего момента (гидротрансформатора) автоматической КПП. Обе эти детали
имеют зубчатый венец для проворачивания двигателя стартером.
С переднего конца коленчатого вала находятся две звездочки - одна для привода цепи
газораспределительного механизма, а другая - для привода масляного насоса. Эти детали не видны,
т.к. они закрыты крышкой газораспределительного механизма. На конце вала имеется также шкив,
который через приводной ремень приводит в движение отдельные агрегаты. В зависимости от
оснащения автомобиля это могут быть генератор, водяной насос, насос усилителя рулевого
управления, вентилятор системы охлаждения или компрессор климатической установки. У обоих
двигателей между шкивом и ступицей шкива установлен гаситель колебаний.
Ход поршня, т.е. его путь между двумя мертвыми точками у обоих двигателей одинаков. Одинаков
также диаметр поршней. Разница в рабочем объеме двигателя определяется только
дополнительным цилиндром.
1. Пружинный штифт;
2. Фланец уплотнителъного кольца;
3. Болт М6х22мм;
4. Сальник коленчатого вала;
5. Масляный поддон;
6. Болт М6х85 мм;
7. Коленчатый вал.
Проверка деталей
» Тщательно проверить коленчатый вал на наличие повреждений и точно измерить коренные и
шатунные шейки. Шейки могут быть перешлифованы 4 раза, т.е. можно установить вкладыши
подшипников ремонтных размеров.
» Зажать коленчатый вал между концами токарного станка (или вложить обе наружные шейки в
призмы) и проверить биение на средней шейке с помощью стрелочного индикатора. Биение не
должно превышать 0,06 мм. В противном случае заменить вал.
» Измерить люфт (зазор) коренных и шатунных подшипников следующим образом:
» Надеть крышку коренного подшипника без вкладышей на картер двигателя, хорошо смазать
резьбу болтов и по очереди затянуть болты моментом 55 Нм, а затем дотянуть еще на 90° - 100°.
Крышка подшипника устроена так, что может быть установлена только в одном положении.
» Осторожно вложить коленчатый вал во вкладыши. При этом шатунный подшипник надеть на
шатунную шейку, если шатуны еще находятся в блоке цилиндров.
» Вложить нижние вкладыши в соответствующие крышки подшипников (выступы в выемки) и
хорошо смазать поверхности.
» Вложить обе полушайбы в выемки крышки среднего подшипника. Пазы для смазки должны быть
направлены наружу. Установить крышку, одновременно удерживая пальцами обе полушайбы
слева и справа, чтобы они не выскользнули. Следует использовать правильные полушайбы, т.к. в
этих двигателях стоят измененные шайбы.
» Установить крышку на картер двигателя и обстучать ее резиновым или пластмассовым
молотком. Крышку устанавливать обязательно в соответствии с цифровым обозначением. Цифра
«1», выбитая в картере двигателя указывает, где находится крышка №1.
» Поочередно затянуть болты крышек от середины наружу в несколько этапов моментом 5 Нм, а
после этого дотянуть еще на угол 90°-100°.
» Несколько раз провернуть коленчатый вал, чтобы сразу же обнаружить заедания.
» Проверить осевой люфт еще раз, как уже было описано при снятии коленчатого вала. Если люфт
(зазор) неожиданно стал слишком большим, заменить регулировочные шайбы, которые могут
иметь 5 разных толщин.
» Установить поршни и шатуны.
» Установить крышку заднего сальника.
» Установить газораспределительный механизм.
» Установить маховик.
» Установить сцепление согласно сделанным ранее меткам, правильно отцентрировав при этом
ведомый диск сцепления.
» Установить масляный насос.
» Установить масляный поддон.
» Все остальные операции производятся в порядке, обратном снятию.
40
Перед заменой маховика всегда измерять высоту, чтобы приобрести нужный маховик. На
рисунках ниже показаны разные маховики. Маховик или пластина привода вместе с зубчатым
венцом для стартера могут заземляться без необходимости балансировки коленчатого вала.
Снимать двигатель нет необходимости.
1. Зубчатый венец;
2. Дистанционное кольцо;
3. Коленчатый вал;
4. Маховик;
5. Болт М10х22;
6. Шарикоподшипник;
7. Стопорное кольцо.
1. Зубчатый венец;
2. Маховик;
3. Пластина привода;
4. Дистанционное кольцо;
5. Болты;
6. Коленчатый вал.
41
» Снять КПП.
» Удерживать маховик или пластину привода подходящим способом можно, вставив болт в
отверстие фланца блока цилиндров, а в зубцы венца - мощную отвертку. Применив эти способы,
удерживать маховик и открутить по очереди 8 болтов. При этом нужно подчеркнуть, что между
двумя болтами в маховике просверлено отверстие. Это отверстие совмещается с аналогичным
отверстием во фланце коленчатого вала и при установке маховика или пластины привода оба
отверстия перекрываются.
1.Маховик;
2.Зубчатый венец;
3.Болт М10х22;
4.Шарикоподшипник.
» Снять маховик или пластину привода. У пластины привода подложены дистанционные шайбы,
которые тоже снимаются.
» Измерить диаметр болтов крепления в самом узком месте. Если он меньше 8,1 мм, то болт нужно
заменить.
» Если на маховике имеются следы перегрева или износа, то его можно перешлифовать, соблюдая
все допустимые размеры.
» Зубчатый венец можно тоже заменить, однако нужно иметь источник тепла, температура
которого может регулироваться в пределах до 220°С. Замена производится так же, как описано для
двигателей ОМ 616 и ОМ 617.
» Чтобы заменить зубчатый венец пластины привода, нужно открутить зубчатый венец со
стальным кольцом с пластины. При подсоединении новую деталь расположить так, чтобы
отверстия для болтов крепления зубчатого венца и преобразователя крутящего момента на
стальном кольце и на пластине привода совместились. В конце коленчатого вала вставлен
шарикоподшипник. У автомобилей с механической КПП стопорное кольцо запрессовано позади
шарикоподшипника, которое для защиты с обеих сторон закрыто так называемыми шайбами
VITON. За подшипником находится дистанционное кольцо. Если подшипник снимался, то
стопорное кольцо у двигателей для механической КПП должно запрессовываться. Для установки:
· Установить маховик или пластину привода на фланец коленчатого вала и повернуть, пока
оба установочных отверстия не совместятся. У пластины привода нужно вложить по одной
дистанционной шайбе перед пластиной и позади.
· Вкрутить болты, затянуть моментом 30 - 40 Нм с помощью шестигранного ключа и из этого
положения дотянуть еще на 90°-100°, т.е. примерно на четверть оборота. Угол надо
соблюдать точно для эффективного крепления.
42
1. Гаситель колебаний;
2. Шкив;
3. Направляющий штифт 8x8 мм;
4. Ступица шкива;
5. Болт М8х1,5;
6. Пружинные шайбы;
7. Болт М8х25;
8. Сальник;
9. Крышка газораспределительного механизма;
10, 11, 12. Шпонка;
13. Коленчатый вал.
Шкив имеет разные диаметры на разных двигателях. Если он заменяется, то на это следует
обращать внимание.
При установке ступицы и шкива или гасителя колебаний нужно действовать следующим
образом:
· Провернуть коленчатый вал, чтобы можно было видеть шпонку и надеть ступицу с канавкой
для шпонки на шпонку.
· Установить шпонки в нужном направлении на средний болт, хорошо смазать резьбу болта и
затянуть болт моментом 370 ± 40Нм, снова удерживая коленчатый вал от проворачивания.
· Надеть гаситель колебаний.
· Установить шкив.
· Установить и натянуть приводные ремни, как описано в соответствующих разделах.
· Установить радиатор.
43
Задний фланец коленчатого вала сальник и фланец сальника
Задний фланец коленчатого вала вставлен в крышку, которая закреплена болтами с задней
стороны картера двигателя. Правильное совмещение крышки по отношению к середине
коленчатого вала определяется двумя посадочными штифтами, которые находятся на каждой
стороне крышки. Крышка уплотняется на блоке цилиндров с помощью герметика Locktite.
1. Привод ТНВД
2. Звездочка коленчатого вала
3. Звездочка распределительного вала
4. Натяжная планка
5. Усилитель
6. Усилитель
7. Натяжитель цепи
8. Звездочка привода масляного насоса
9. Натяжной рычаг цепи привода масляного
Натяжитель цепи вкручен в головку блока цилиндров с правой стороны. Усилие натяжителя
составляется из усилия установочной пружины и из давления моторного масла Масло,
находящееся в натяжителе кроме натяжения цепи сглаживает удары цепи. Натяжитель для ремонта
не разбирается, а всегда должен заменяться, если нарушается его правильная работа.
Натяжитель можно просто вывернуть из боковой стороны двигателя, однако для его
правильной установки необходим ручной пресс Так же подойдет ручной сверлильный станок. При
тщательном осмотре обнаружится, что на заглушке натяжителя цепи (1) имеется большой и
маленький шестигранник. Надевать накидную головку только на большой шестигранник Если
поворачивается маленький шестигранник, то натяжитель распадется внутри.
46
Перед установкой необходимо заполнить натяжитель маслом. Для этого натяжитель с нажимным
пальцем, указывающим вниз, поместить в емкость с моторным маслом. Уровень масла должен
переходить через фланец шестигранника.
Емкость с находящимся в нем натяжителем цепи подставить под ручной пресс (или под
настольный сверлильный станок) и нажать нажимной палец внутрь до упора 7-10 раз.
Для замены цепи нужна ручная шлифовальная машина, чтобы заменить цепь на
установленном двигателе. Новая цепь привода поставляется с разделенным звеном чтобы
установить ее.
» Снять форсунки.
» Снять клапанную крышку.
» Снять натяжитель цепи.
» Снять вентилятор и кожух вентилятора.
» Закрыть кожух цепи тряпкой.
» С помощью шлифовальной машинки сошлифовать оба пальца звена цепи. Цепь еще не разделять.
» Надеть новую цепь с соединительным звеном на старую цепь предварительно сняв старое,
отшлифованное звено.
» Медленно проворачивать коленчатый вал, надев накидную головку на болт его шкива.
» При проворачивании коленчатого вала тянуть за старую цепь до тех пор, пока соединительное
звено не окажется в верх нем положении на звездочке распределительного вала. Следить за тем,
чтобы цепь постоянно оставалась в зацеплении со звездочками. распределительного и коленчатою
валов.
» Отделить старую цепь от новой и вставить замок цепи с внутренней стороны наружу. Закрепить
47
замок спереди с помощью новых шайб крепления. При этом закрепить цепь куском проволоки
на звездочке распределительного вала (с обеих сторон), чтобы она не могла упасть в кожух цепи.
Звено цепи выступает наружу своими штифтами с задней стороны.
» Провернуть коленчатый вал так, чтобы поршень первого цилиндра встал в положение ВМТ и
проверить (на шкиве коленчатого вала или на гасителе колебании), чтобы в этом положении шкива
установочные метки распределительного вала находились в правильном положении. Если это не
так то нужно проверить совмещение коленчатого вала и ТНВД, как описано в соответствующих
разделах.
» Все другие операции производятся в порядке, обратном снятию.
Для замены нажимной планки нужно снять головку блока цилиндров и крышку
газораспределительного механизма. Пластмассовая накладка планки не может быть заменена, т. е.
если она софшифована, то придется заменить всю планку
Если устанавливается новый распределительный вал или заменяется вся головка блока
цилиндров, то нужно перед установкой вала в головку вложить его туда (хорошо смазав) и
провернуть несколько раз, чтобы проверить, нет ли заеданий. Для этого сделать следующее:
» Вставить крепление в головку блока цилиндров. Его нужно заменить, если на нем более нет
острых краев.
» Смазать шейки распределительного вала и опустить вал в головку блока цилиндров. Толкатели
при этой проверке не устанавливаются
» Установить крышки подшипников распределительного вала по очереди в соответствии с
номерами подшипников и затянуть их болты из середины наружу по очереди моментом 25 Нм.
» Вкрутить болт М10х30 мм в резьбовое отверстие для звездочки распределительного вала и
навернуть вал на болт. Если обнаруживается, что вал проворачивается с трудом, то немного
ослабить крепление крышек по одной. Если доходит до крышки, которая является причиной
заедания в подшипнике, то нужно снять крышку и измерить зазор в подшипнике
распределительного вала с помощью пластика для измерения зазоров («Plasigage»), как это было
описано для подшипников коленчатого вала. Зазор должен составлять 0,050 - 0,081 мм. В
противном случае может быть так, что вал искривлен (вряд ли возможно для нового вала).
» Снять распределительный вал.
» Смазать толкатели клапанов и вставить в соответствующие отверстия.
» Установить распределительный вал в головку блока цилиндров и надеть паз на фиксирующую
шайбу.
» Установить крышки подшипников и затянуть их болты по очереди. Обязательно затягивать
попеременно левый и правый болты, чтобы вал не смог зажаться под действием толкателя.
» Надеть звездочку распределительного вала вместе с цепью на конец распределительного вала, но
следить за тем, чтобы сделанные ранее метки были на одной линии. Звездочку надеть так, чтобы
установочный штифт на валу вошел в отверстие на звездочке.
» Вставить болт в звездочку и затянуть его моментом 45 Нм, При этом вал нужно удерживать от
проворачивания, для чего вставить мошную отвертку или стальной штырь в отверстие звездочки и
упереть их в головку блока цилиндров.
» Установить натяжитель цепи и затянуть его моментом 80 Нм.
» Проверить метки на распределительном валу, чтобы убедиться в том, что они совмещены
правильно, когда поршень первого цилиндра находится в положении ВМТ. В распределительном
валу имеется насечка, которая при правильном положении должна совпадать с указателем в
крышке подшипника. Это совмещение должно быть видно, если смотреть сверху.
» Установить клапанную крышку
» Все остальные операции производятся в порядке, обратном снятию.
» Завести двигатель и проверить, нет ли утечек.
1. Коромысло;
2. Стопорное кольцо;
3. Шайба;
4. Колпачок-заглушка;
5. Нажимной штифт;
6. Направляющая втулка;
7. Шаровая направляющая;
8. Нажимная пружина;
9. Шарик диаметром 4 мм;
10. Нажимная пружина;
11. Шарообразная опора;
12. Тарелка клапанной пружины;
13. Клапан;
а масляная камера;
в рабочая камера;
с возвратные отверстия;
f кольцевой паз;
h масляный канал.
Когда острие кулачка прошло мимо коромысла, то нажимной штифт (5) не находится под
нагрузкой. Нажимная пружина (8) нажимает штифт вверх, пока коромысло не приляжет к кулачку.
Разрежение, созданное в рабочей камере из-за движения вверх нажнмйого штифта, открывает
шариковый клапан, и масло может попасть из масляной камеры в рабочую камеру. Шариковый
клапан закрывается, когда коромысло нажимается кулачком и при этом нажимной штифт получает
нагрузку. Масло в рабочей камере теперь действует как жесткое гидравлическое соединение и
открывает соответствующий клапан.
Количество масла в масляной камере (а) достаточно для того, чтобы наполнять рабочую
камеру (в) при всех режимах работы. Масло, которое не использовано или попавший воздух могут
выходить через кольцевой зазор между шайбой (3) и коромыслом. Вышедшее из рабочей камеры
масло протекает через кольцевой зазор между направляющей втулкой и нажимным штифтом и
через оба возвратных отверстия (с) обратно в масляную камеру.
Проверка толкателей
» Если толкатель можно нажать легко или имеется люфт между толкателем и тыльной частью
кулачка, то лучше всего установить новый толкатель. Они поставляются с гидравлическим
уравнительным элементом внутри. Хотя толкатель можно вставить обратно в его основное
положение, эту работу не рекомендуется делать самостоятельно, т.к. нужно производить много
сложных измерений.
1. Нажимной палец;
2. Стопорное кольцо;
3. Нажимная пружина;
4. Шаровая направляющая;
5. Шарик;
6. Нажимная пружина;
7. Направляюшая втулка.
