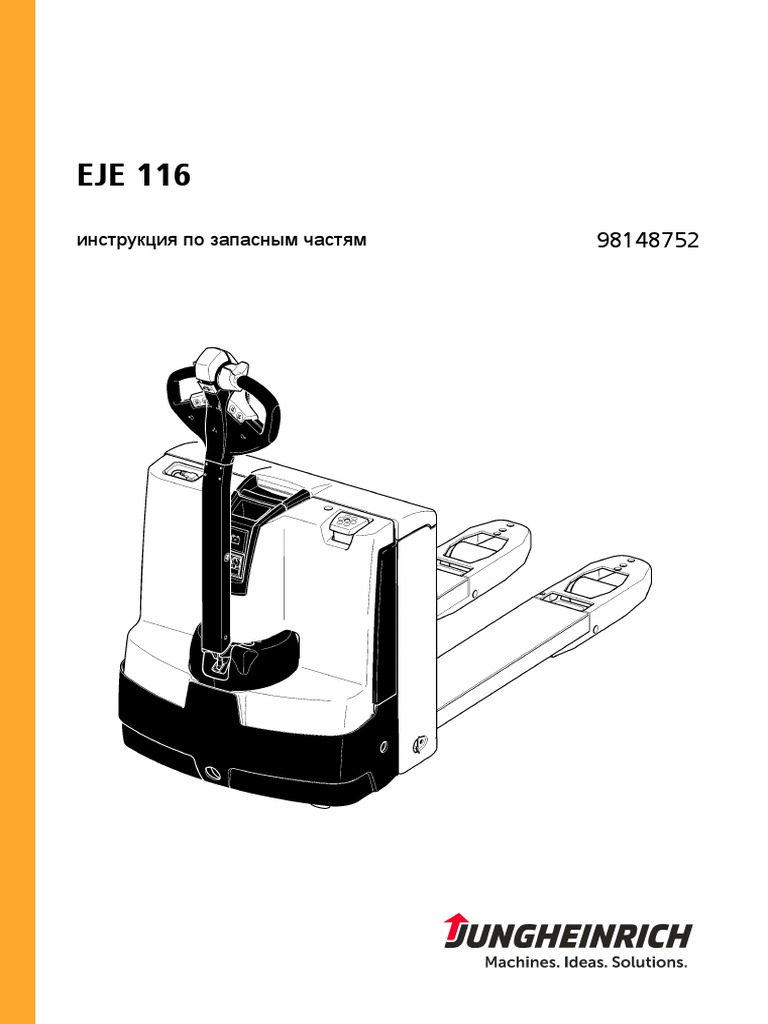

EJE 116

инструкция по запасным частям 98148752

 NL / AF: RU 88391027 EJE 116
Основной лист Заводской номер 98148752
Рег. № листа n Наименование

* 51040426 1 инстр. По эксплуатации РУС

* 51056820 1 инструкция по запасным частям
* 51092969 1 CD (Каталог/Инструкция)
A 50466627 1 Соед. гр. Капот
A 50466670 1 передняя крышка RAL1028
A 51022085 1 крышка
A 51023012 1 Соед. гр. Крышка АКБ
A 51027642 1 крышка батарейного отсека A=252 (M)/RAL1028
A 51052493 1 бардачок
A 51126995 1 крышка моторного отсека RAL7016
A 51447356 1 рама моторного отсека JH-GR
A 51470886 1 табличка, тип погрузчика EJE 116, li
A 51470902 1 табличка, тип погрузчика EJE 116, re
A 51471500 1 Label, Jungheinrich Typ A/L=200
A 51503979 1 инф. Таблички EJE 116
B 50441294 1 трансмиссия i=30,2203
B 50466633 1 привод движения Pevopur
B 50466652 1 седло
B 51013281 1 Соед. гр. Привод движения
B 51050621 1 мотор движения 1,0kW/24V/AC
B 51057593 1 привод движения 1,0kW/i=30,2203
D 51066788 1 пружина тормозного устройства 12Nm/Saab-Stecker
E 50460101 1 ведущее колесо D230x65/Pevopur�/Fo.
E 50466667 1 Торсионная штанга
E 51011104 2 грузовое колесо, тандем 85x85/VU

VK-ED документация по запчастям # = Документация готовится * = без документации Bj:2016 17.06.2016 S1

 NL / AF: RU 88391027 EJE 116
Основной лист Заводской номер 98148752
Рег. № листа n Наименование

E 51035653 1 Торсионная штанга

E 51058752 2 опорное колесо
E 51065681 2 Соед. гр. Ролик грузовой
F 50466651 1 тяга Digital (1x)
F 51045971 1 переключатель Deichsel
F 51047585 1 тяга Digital(1x)
F 51055463 1 угол
F 51211097 1 крышка переключателя Deichsel / Drawbar
F 51340332 1 Рукоять управления, верхняя часть Digi H/S 15
G 50013978 2 набегающий ролик
G 51038373 1 грузовая рама 540/1150/223/R1028
G 51052552 1 набегающий ролик
G 51055483 2 тяга A=1023,6
G 51057684 2 Соед. гр. Тяга
G 51179514 1 рычаг li/a=25
G 51179515 1 рычаг re/a=25
G 51200833 1 Соед. гр. Рама m=540
I 50466634 1 гидравлическая система, погрузчик
I 50466653 1 цилиндр гидравлич.
I 51006448 1 гидравлич. Блок 1,2KW;1,50CM�/U
J 50466636 1 инструментальн.панель EA/BZ/Candis;Cancode
J 51017931 1 Соед. гр. Электрооборудование
J 51018036 1 Соед. гр. Крышка инструментов
J 51024039 1 Замок кодовый CANCODE II/Canopen
J 51053301 1 сигнал

VK-ED документация по запчастям # = Документация готовится * = без документации Bj:2016 17.06.2016 S2

 NL / AF: RU 88391027 EJE 116
Основной лист Заводской номер 98148752
Рег. № листа n Наименование

J 51112188 1 рукоять
J 51119832 1 контактор
J 51121605 1 монтажн.плата, электр.
J 51121610 1 эл. Система, погрузчик
J 51201885 1 комбинир. Табло EA/BZ/Candis/Canopen
K 51503957 1 упор, батарея JH-GR
L* 50146593 1 Файл параметров, аккумулятор
L* 51060817 1 Файл параметров
L* 51106488 1 Программное обеспечение, CANCODE
L* 51201887 1 Software, CANDIS
L* 51499224 1 Программное обеспечение
L* 51519114 1 Программное обеспечение, движения
S1 51197365 1 Рабочие средства EJE1

VK-ED документация по запчастям # = Документация готовится * = без документации Bj:2016 17.06.2016 S3

Рама и кузов

A
 50466627
Соед. гр. Капот 02/07
010210 200307 00 1

Мы оставляем за собой право на изменения

 50466627
Соед. гр. Капот 02/07
200307 00 2

Поз. n № для заказа Наименование

1.0 50466627 Соед. гр. Капот

1 2.0 24200340 винт
2 2.0 50297232 клипса
3 2.0 50004654 гайка
M10,00
4 2.0 51063024 буфер резиновый

Мы оставляем за собой право на изменения

 50466670
передняя крышка RAL1028 01/08
028735 101111 00 1

Мы оставляем за собой право на изменения

 50466670
передняя крышка RAL1028 01/08
101111 00 2

Поз. n № для заказа Наименование

1.0 50466670 передняя крышка

RAL1028

Мы оставляем за собой право на изменения

 51022085
крышка 11/06
009699 040208 00 1

Мы оставляем за собой право на изменения

 51022085
крышка 11/06
040208 00 2

Поз. n № для заказа Наименование

1.0 51022085 крышка

1 1.0 51010791 капот
2 2.0 51098873 винт
M6

Мы оставляем за собой право на изменения

 51023012
Соед. гр. Крышка АКБ 02/07
010208 120207 00 1

Мы оставляем за собой право на изменения

 51023012
Соед. гр. Крышка АКБ 02/07
120207 00 2

Поз. n № для заказа Наименование

1.0 51023012 Соед. гр. Крышка АКБ

1 4.0 48144670 фиксирующая пружина

Мы оставляем за собой право на изменения

 51027642
крышка батарейного отсека A=252 (M)/RAL1028 02/07
010202 120207 00 1

Мы оставляем за собой право на изменения

 51027642
крышка батарейного отсека A=252 (M)/RAL1028 02/07
120207 00 2

Поз. n № для заказа Наименование

1.0 51027642 крышка батарейного отсека

A=252 (M)/RAL1028

Мы оставляем за собой право на изменения

 51052493
бардачок 02/07
010351 220513 00 1

Мы оставляем за собой право на изменения

 51052493
бардачок 02/07
220513 00 2

Поз. n № для заказа Наименование

1.0 51052493 бардачок

1 1.0 51052386 бардачок
2 2.0 51098873 винт
M6

Мы оставляем за собой право на изменения

 51126995
крышка моторного отсека RAL7016 02/09
028925 240609 00 1

Мы оставляем за собой право на изменения

 51126995
крышка моторного отсека RAL7016 02/09
240609 00 2

Поз. n № для заказа Наименование

1.0 51126995 крышка моторного отсека

RAL7016
1 1.0 51125712 крышка
re/RAL7016
2 1.0 51125706 крышка
li/RAL7016
3 4.0 51098873 винт
M6

Мы оставляем за собой право на изменения

 51447356
рама моторного отсека JH-GR 05/15
053464 180515 00 1

Мы оставляем за собой право на изменения

 51447356
рама моторного отсека JH-GR 05/15
180515 00 2

Поз. n № для заказа Наименование

1.0 51447356 рама моторного отсека

JH-GR

Мы оставляем за собой право на изменения

 51470886
табличка, тип погрузчика EJE 116, li 08/15
086395 190815 00 1

Мы оставляем за собой право на изменения

 51470886
табличка, тип погрузчика EJE 116, li 08/15
190815 00 2

Поз. n № для заказа Наименование

1.0 51470886 табличка, тип погрузчика

EJE 116, li

Мы оставляем за собой право на изменения

 51470902
табличка, тип погрузчика EJE 116, re 08/15
086395 190815 00 1

Мы оставляем за собой право на изменения

 51470902
табличка, тип погрузчика EJE 116, re 08/15
190815 00 2

Поз. n № для заказа Наименование

1.0 51470902 табличка, тип погрузчика

EJE 116, re

Мы оставляем за собой право на изменения

 51471500
Label, Jungheinrich Typ A/L=200 07/15
071331 140715 00 1

Мы оставляем за собой право на изменения

 51471500
Label, Jungheinrich Typ A/L=200 07/15
140715 00 2

Поз. n № для заказа Наименование

1.0 51471500 Label, Jungheinrich

Typ A/L=200

Мы оставляем за собой право на изменения

 51503979
инф. Таблички EJE 116 10/15
090653 271015 00 1

Мы оставляем за собой право на изменения

 51503979
инф. Таблички EJE 116 10/15
271015 00 2

Поз. n № для заказа Наименование

1.0 51503979 инф. Таблички

EJE 116
1 1.0 - инф. Таблички
1.1 1.0 51045132 Safety label, No Riding
on forklifts
1.2 2.0 26324430 Safety label, Lifting points
1.10 1.0 - идентиф. Табличка
2 1.0 50297270 Табличка, грузоподъемность
Q max.1600kg
3 1.0 51471500 Label, Jungheinrich
Typ A/L=200
4 1.0 51468725 кронштейн
5 1.0 51369272 шильдик
JUNGHEINRICH
12 1.0 51470886 табличка, тип погрузчика
EJE 116, li
13 1.0 51470902 табличка, тип погрузчика
EJE 116, re

Мы оставляем за собой право на изменения

 26324430
Safety label, Lifting points 11/05
046558 150414 00 1

Мы оставляем за собой право на изменения

 26324430
Safety label, Lifting points 11/05
150414 00 2

Поз. n № для заказа Наименование

1.0 26324430 Safety label, Lifting points

Мы оставляем за собой право на изменения

 51468725
кронштейн 03/16
099997 140316 00 1

Мы оставляем за собой право на изменения

 51468725
кронштейн 03/16
140316 00 2

Поз. n № для заказа Наименование

1.0 51468725 кронштейн

Мы оставляем за собой право на изменения

 51369272
шильдик JUNGHEINRICH 03/16
099997 140316 00 1

Мы оставляем за собой право на изменения

 51369272
шильдик JUNGHEINRICH 03/16
140316 00 2

Поз. n № для заказа Наименование

1.0 51369272 шильдик

JUNGHEINRICH

Мы оставляем за собой право на изменения

электропривод

B
 50441294
трансмиссия i=30,2203 04/04
023658 110504 00 1

Мы оставляем за собой право на изменения

 50441294
трансмиссия i=30,2203 04/04
110504 00 2

Поз. n № для заказа Наименование

1.0 50441294 трансмиссия

i=30,2203
1 1.0 50441291 зубчатая шестерня
z=22/D=33,9
2 1.0 50441292 зубчатая передача
z=129
3 1.0 50304921 вал с ведущей шестерней
z=13
4 1.0 50304923 зубчатая передача
z=67
10 1.0 50304924 картер
11 1.0 50304926 крышка
20 1.0 27633290 вал
21 1.0 50304931 втулка
23 1.0 27633350 шайба
24 1.0 50304897 винт
30 1.0 50304895 подшипник
31 1.0 50304893 подшипник
32 1.0 50304891 подшипник
33 1.0 26500190 конический
роликовый подшипник
40 12.0 50120898 винт
41 4.0 26918534 винт
M6x25
50 1.0 27407140 вкладыши вала
51 1.0 26204650 клипса
52 1.0 50304900 крышка
53 3.0 50304901 винтовой разъем
54 1.0 50304902 вентиляционный фильтр
55 1.0 50009957 кольцо уплотнительное
60 1.0 26200130 клипса
61 1.0 50304947 пружина
62 1.0 26204030 регулировочная шайба
20x28x1,0
63 1.0 50304948 клипса
100 1.0 26202690 регулировочная шайба
40x50x1,0
101 1.0 50304933 регулировочная шайба
40x50x1,1
102 1.0 50304935 регулировочная шайба
40x50x1,2
103 1.0 50304939 регулировочная шайба
40x50x1,3
104 1.0 50304940 регулировочная шайба
40x50x1,4
105 1.0 50304941 регулировочная шайба
40x50x1,5

Мы оставляем за собой право на изменения

 50466633
привод движения Pevopur 11/06
005449 110909 00 1

Мы оставляем за собой право на изменения

 50466633
привод движения Pevopur 11/06
110909 00 2

Поз. n № для заказа Наименование

1.0 50466633 привод движения

Pevopur
1 1.0 - привод движения
1.1 1.0 50466652 седло
1.2 1.0 51057593 привод движения
1,0kW/i=30,2203
1.6 4.0 24200480 винт
1.7 1.0 48164350 защита от нитей
1.8 5.0 50420101 винт с выступом
GM12X1,5 10.9
2 1.0 50460101 ведущее колесо
D230x65/Pevopur®/Fo.
990 1.0 51055463 угол

Мы оставляем за собой право на изменения

 50466652
седло 11/06
009657 061014 00 1

Мы оставляем за собой право на изменения

 50466652
седло 11/06
061014 00 2

Поз. n № для заказа Наименование

1.0 50466652 седло

1 1.0 50466653 цилиндр гидравлич.
2 1.0 51041275 опора вала управления
3 1.0 51023463 опора
3.1 1.0 51023457 опора
3.2 2.0 51082185 втулка
D28/d25x20
4 1.0 50127994 болт
5 1.0 25302550 гайка с гровером
6 1.0 50000845 табличка
7 1.0 50129223 шайба
8 2.0 50129240 уплотнительное кольцо
9 2.0 50129239 подшипник
10 1.0 50129222 шайба
11 2.0 51037687 игольчатая втулка
12 1.0 50272122 демпфер
13 1.0 25501510 шайба
6,4
14 2.0 26200030 клипса
25x1,2
15 2.0 51037690 внутреннее кольцо
16 2.0 26204600 регулировочная шайба
25x35x1,5

Мы оставляем за собой право на изменения

 50466653
цилиндр гидравлич. 11/06
009663 090609 00 1

Мы оставляем за собой право на изменения

 50466653
цилиндр гидравлич. 11/06
090609 00 2

Поз. n № для заказа Наименование

1.0 50466653 цилиндр гидравлич.

1 1.0 51023430 блок цилиндров
2 1.0 50427628 шток поршня
3 1.0 51126848 направляющая штока поршня
991 1.0 51131173 набор уплотнений
993 1.0 51149036 Ремкомплект
993.1 1.0 - направляющая штока поршня
993.2 1.0 - набор уплотнений

Мы оставляем за собой право на изменения

 51057593
привод движения 1,0kW/i=30,2203 02/07
010373 120207 00 1

Мы оставляем за собой право на изменения

 51057593
привод движения 1,0kW/i=30,2203 02/07
120207 00 2

Поз. n № для заказа Наименование

1.0 51057593 привод движения

1,0kW/i=30,2203
1 1.0 50441294 трансмиссия
i=30,2203
2 1.0 51050621 мотор движения
1,0kW/24V/AC
3 1.0 51066788 пружина тормозного устройства
12Nm/Saab-Stecker
4 4.0 26918534 винт
M6x25
5 4.0 50427634 фиксирующая шайба
6 1.0 50032435 регулировочная шайба
7 1.0 26200510 клипса
8 1.0 50304997 пружина
9 1.0 26200170 клипса
15x1
10 1.0 50304998 пружина

Мы оставляем за собой право на изменения

 51050621
мотор движения 1,0kW/24V/AC 02/07
010372 180214 00 1

Мы оставляем за собой право на изменения

 51050621
мотор движения 1,0kW/24V/AC 02/07
180214 00 2

Поз. n № для заказа Наименование

1.0 51050621 мотор движения

1,0kW/24V/AC
1 1.0 50305031 ротор
3 1.0 50305038 втулка подшипника
5 1.0 50035128 шариковый подшипник
6 1.0 26200180 клипса
47x1,75
7 1.0 26200010 клипса
20x1,2
8 1.0 50305028 уплотнение вала
9 1.0 50305029 О-кольцо, уплотнительное
11 1.0 50305047 регулировочная прокладка
16 1.0 50009978 держатель кабеля
20 1.0 50033971 шариковый подшипник

Мы оставляем за собой право на изменения

 51066788
пружина тормозного устройства 12Nm/Saab-Stecker 02/07
010808 041111 00 1

Мы оставляем за собой право на изменения

 51066788
пружина тормозного устройства 12Nm/Saab-Stecker 02/07
041111 00 2

Поз. n № для заказа Наименование

1.0 51066788 пружина тормозного устройства

12Nm/Saab-Stecker
2100 1.0 51245968 ротор в сборе
3101 1.0 50454149 ступица
4102 1.0 50454148 фрикцион
7100 3.0 50303225 винт

Мы оставляем за собой право на изменения

 50460101
ведущее колесо D230x65/Pevopur�/Fo. 08/09
053012 140809 00 1

Мы оставляем за собой право на изменения

 50460101
ведущее колесо D230x65/Pevopur�/Fo. 08/09
140809 00 2

Поз. n № для заказа Наименование

1.0 50460101 ведущее колесо

D230x65/Pevopur®/Fo.

Мы оставляем за собой право на изменения

 51055463
угол 09/09
029148 110909 00 1

Мы оставляем за собой право на изменения

 51055463
угол 09/09
110909 00 2

Поз. n № для заказа Наименование

1.0 51055463 угол

Мы оставляем за собой право на изменения

 51013281
Соед. гр. Привод движения 10/06
006823 250213 00 1

Мы оставляем за собой право на изменения

 51013281
Соед. гр. Привод движения 10/06
250213 00 2

Поз. n № для заказа Наименование

1.0 51013281 Соед. гр. Привод движения

1 4.0 50004240 винт

Мы оставляем за собой право на изменения

тормоз

D
 51066788
пружина тормозного устройства 12Nm/Saab-Stecker 02/07
010808 041111 00 1

Мы оставляем за собой право на изменения

 51066788
пружина тормозного устройства 12Nm/Saab-Stecker 02/07
041111 00 2

Поз. n № для заказа Наименование

1.0 51066788 пружина тормозного устройства

12Nm/Saab-Stecker
2100 1.0 51245968 ротор в сборе
3101 1.0 50454149 ступица
4102 1.0 50454148 фрикцион
7100 3.0 50303225 винт

Мы оставляем за собой право на изменения

колеса/балки

E
 50460101
ведущее колесо D230x65/Pevopur�/Fo. 08/09
053012 140809 00 1

Мы оставляем за собой право на изменения

 50460101
ведущее колесо D230x65/Pevopur�/Fo. 08/09
140809 00 2

Поз. n № для заказа Наименование

1.0 50460101 ведущее колесо

D230x65/Pevopur®/Fo.

Мы оставляем за собой право на изменения

 50466667
Торсионная штанга 10/06
006699 130410 00 1

Мы оставляем за собой право на изменения

 50466667
Торсионная штанга 10/06
130410 00 2

Поз. n № для заказа Наименование

1.0 50466667 Торсионная штанга

10 1.0 51058612 Торсионная штанга
20 1.0 51058614 кронштейн, левый
30 1.0 51058615 кронштейн, правый
40 2.0 51058752 опорное колесо
50 2.0 26400220 шариковый подшипник
60 2.0 26402730 шариковый подшипник
70 2.0 26203630 клипса
80 2.0 51071026 втулка
90 2.0 26201260 регулировочная шайба
20x28x2,0
100 2.0 26200010 клипса
20x1,2
110 2.0 51058769 буфер резиновый
120 2.0 51072400 стопорящая пружина
130 2.0 51058773 винт
140 2.0 51027346 гайка

Мы оставляем за собой право на изменения

 51058752
опорное колесо 02/07
010768 120207 00 1

Мы оставляем за собой право на изменения

 51058752
опорное колесо 02/07
120207 00 2

Поз. n № для заказа Наименование

1.0 51058752 опорное колесо

1 1.0 - вилка управления
2 1.0 51058754 колесо
D=100 (Alu/Soft/92°)
3 2.0 50303848 защита от нитей
4 2.0 50303849 втулка
5 1.0 51058755 винт
6 1.0 50009837 гайка

Мы оставляем за собой право на изменения

 51011104
грузовое колесо, тандем 85x85/VU 10/06
005414 110116 00 1

Мы оставляем за собой право на изменения

 51011104
грузовое колесо, тандем 85x85/VU 10/06
110116 00 2

Поз. n № для заказа Наименование

1.0 51011104 грузовое колесо, тандем

85x85/VU
1 1.0 - рычаг колеса
1.1 1.0 51194453 рычаг колеса
1.2 4.0 51173971 втулка
D20/D23x34
1.3 2.0 51180304 втулка
1.4 4.0 50013308 масленка
2 2.0 51062996 грузовое колесо
D85x85/VU
3 2.0 48164080 балансир
4 2.0 51059153 винт

Мы оставляем за собой право на изменения

 51035653
Торсионная штанга 11/06
009680 080609 00 1

Мы оставляем за собой право на изменения

 51035653
Торсионная штанга 11/06
080609 00 2

Поз. n № для заказа Наименование

1.0 51035653 Торсионная штанга

10 1.0 50466667 Торсионная штанга
20 4.0 24201690 винт

Мы оставляем за собой право на изменения

 51065681
Соед. гр. Ролик грузовой 02/07
019970 241108 00 1

Мы оставляем за собой право на изменения

 51065681
Соед. гр. Ролик грузовой 02/07
241108 00 2

Поз. n № для заказа Наименование

1.0 51065681 Соед. гр. Ролик грузовой

1 1.0 51065679 ось

D20x170
2 1.0 25700810 втулка
5X32

Мы оставляем за собой право на изменения

сист. Рулев.управления

F
 50466651
тяга Digital (1x) 02/07
010216 301115 00 1

Мы оставляем за собой право на изменения

 50466651
тяга Digital (1x) 02/07
301115 00 2

Поз. n № для заказа Наименование

1.0 50466651 тяга

Digital (1x)
1 1.0 51055123 Рукоять управления,
нижняя часть
2 1.0 51340332 Рукоять управления,
верхняя часть
Digi H/S 15
3 1.0 - фиксир.элементы
3.2 1.0 51046387 кабель управления
X20-X21
3.5 3.0 50047997 винт
3.6 2.0 24203200 винт
M8X16
3.7 2.0 25500790 шайба
A8,4
3.8 1.0 51059685 винт
M6
3.10 1.0 50430751 держатель кабеля
3,5x150//3,6x140/sw
3.11 1.0 51027288 ключ
4 1.0 51037270 экранирующ. Трубка
5 1.0 50012311 втулка
6 1.0 50274524 болт
7 1.0 26200540 клипса
980 1.0 51443497 Рукоять управления,
верхняя часть
Rep.-Satz

Мы оставляем за собой право на изменения

 51340332
Рукоять управления, верхняя часть Digi H/S 15 03/15
062637 200315 00 1

Мы оставляем за собой право на изменения

 51340332
Рукоять управления, верхняя часть Digi H/S 15 03/15
200315 00 2

Поз. n № для заказа Наименование

1.0 51340332 Рукоять управления,

верхняя часть
Digi H/S 15
170 1.0 51062347 дежатель
190 1.0 51027286 патрон втулки
li
200 1.0 51027287 патрон втулки
re
300 2.0 24402550 винт
M3X10
310 2.0 51047870 шайба

Мы оставляем за собой право на изменения

 51045971
переключатель Deichsel 02/07
010217 111007 00 1

Мы оставляем за собой право на изменения

 51045971
переключатель Deichsel 02/07
111007 00 2

Поз. n № для заказа Наименование

1.0 51045971 переключатель

Deichsel
1 1.0 51045958 дежатель
2 1.0 51045950 расцепляющий кулачок
3 1.0 50035418 саморез
4 1.0 25500430 шайба
5,3
5 1.0 51057962 микропереключатель
6 1.0 50430752 держатель кабеля
4,6x200//4,8x186

Мы оставляем за собой право на изменения

 51047585
тяга Digital(1x) 02/07
010215 110511 00 1

Мы оставляем за собой право на изменения

 51047585
тяга Digital(1x) 02/07
110511 00 2

Поз. n № для заказа Наименование

1.0 51047585 тяга

Digital(1x)
1 1.0 50466651 тяга
Digital (1x)
2 1.0 - фиксир.элементы
2.1 2.0 51045928 болт
2.3 1.0 51045971 переключатель
Deichsel
2.4 1.0 50252226 винт
2.5 1.0 51046197 держатель
2.6 1.0 25500750 шайба
D=6,4mm
2.9 1.0 25500410 шайба
D=5,3mm
2.980 1.0 51072618 адаптер кабеля
300mm
2.981 1.0 51211097 крышка переключателя
Deichsel / Drawbar
3 1.0 50460924 демпфер
500N

Мы оставляем за собой право на изменения

 51211097
крышка переключателя Deichsel / Drawbar 04/11
061677 160511 00 1

Мы оставляем за собой право на изменения

 51211097
крышка переключателя Deichsel / Drawbar 04/11
160511 00 2

Поз. n № для заказа Наименование

1.0 51211097 крышка переключателя

Deichsel / Drawbar

Мы оставляем за собой право на изменения

 51055463
угол 09/09
029148 110909 00 1

Мы оставляем за собой право на изменения

 51055463
угол 09/09
110909 00 2

Поз. n № для заказа Наименование

1.0 51055463 угол

Мы оставляем за собой право на изменения

Мачта / подъемная часть

G
 50013978
набегающий ролик 10/96
021892 131011 00 1

Мы оставляем за собой право на изменения

 50013978
набегающий ролик 10/96
131011 00 2

Поз. n № для заказа Наименование

1.0 50013978 набегающий ролик

1 1.0 51052552 набегающий ролик
2 2.0 51229864 винт
990 1.0 - набегающий ролик
990.2 2.0 50058584 втулка
990.5 2.0 50058585 ролик
990.6 2.0 50147169 втулка
990.7 2.0 24200560 винт
M8x45
990.8 2.0 25301490 гайка
M8
991 2.0 24202910 винт
M8x16

Мы оставляем за собой право на изменения

 51052552
набегающий ролик 03/07
011315 260307 00 1

Мы оставляем за собой право на изменения

 51052552
набегающий ролик 03/07
260307 00 2

Поз. n № для заказа Наименование

1.0 51052552 набегающий ролик

1 2.0 51056643 втулка
2 2.0 51056240 нагрузочный ролик
3 2.0 51056665 ось
3.1 2.0 51056668 угловая трубка
3.2 2.0 27611100 винт
3.3 2.0 50003046 гайка

Мы оставляем за собой право на изменения

 51038373
грузовая рама 540/1150/223/R1028 02/07
010149 090807 00 1

Мы оставляем за собой право на изменения

 51038373
грузовая рама 540/1150/223/R1028 02/07
090807 00 2

Поз. n № для заказа Наименование

1.0 51038373 грузовая рама

540/1150/223/R1028

Мы оставляем за собой право на изменения

 51055483
тяга A=1023,6 02/07
010183 120207 00 1

Мы оставляем за собой право на изменения

 51055483
тяга A=1023,6 02/07
120207 00 2

Поз. n № для заказа Наименование

1.0 51055483 тяга

A=1023,6

Мы оставляем за собой право на изменения

 51057684
Соед. гр. Тяга 02/07
010181 050215 00 1

Мы оставляем за собой право на изменения

 51057684
Соед. гр. Тяга 02/07
050215 00 2

Поз. n № для заказа Наименование

1.0 51057684 Соед. гр. Тяга

1 1.0 50130155 болт
D20x55/62
2 1.0 50143637 металлическая пластина
3 1.0 51023801 болт
D20x125
4 1.0 25700810 втулка
5X32

Мы оставляем за собой право на изменения

 51179514
рычаг li/a=25 07/10
010169 211013 00 1

Мы оставляем за собой право на изменения

 51179514
рычаг li/a=25 07/10
211013 00 2

Поз. n № для заказа Наименование

1.0 51179514 рычаг

li/a=25
1 1.0 51010975 рычаг
a=25
2 1.0 51173883 втулка
D28/d25x25
3 2.0 51173971 втулка
D20/D23x34
4 2.0 50007986 масленка

Мы оставляем за собой право на изменения

 51179515
рычаг re/a=25 07/10
010168 211013 00 1

Мы оставляем за собой право на изменения

 51179515
рычаг re/a=25 07/10
211013 00 2

Поз. n № для заказа Наименование

1.0 51179515 рычаг

re/a=25
1 1.0 51010968 рычаг
a=25
2 1.0 51173883 втулка
D28/d25x25
3 2.0 51173971 втулка
D20/D23x34
4 2.0 50007986 масленка

Мы оставляем за собой право на изменения

 51200833
Соед. гр. Рама m=540 11/10
049712 161110 00 1

Мы оставляем за собой право на изменения

 51200833
Соед. гр. Рама m=540 11/10
161110 00 2

Поз. n № для заказа Наименование

1.0 51200833 Соед. гр. Рама

m=540
1 2.0 - фиксир.элементы
1.1 2.0 51024714 ось
1.2 2.0 24204280 винт
M6x16 8.8
1.3 2.0 25303040 гайка
M6
1.4 4.0 24203220 винт
1.5 2.0 50111122 плата
4mm
1.10 2.0 51121570 регулировочная плата
3mm
1.11 2.0 51121571 регулировочная плата
1,5mm
2 1.0 51179514 рычаг
li/a=25
3 1.0 51179515 рычаг
re/a=25
4 2.0 51049871 ось
D25x57(72,6)
5 2.0 24204080 винт
6 2.0 26200030 клипса
25x1,2

Мы оставляем за собой право на изменения

гидравл.система

I
 50466634
гидравлическая система, погрузчик 11/06
009649 010409 00 1

Мы оставляем за собой право на изменения

 50466634
гидравлическая система, погрузчик 11/06
010409 00 2

Поз. n № для заказа Наименование

1.0 50466634 гидравлическая

система, погрузчик
1 1.0 51006448 гидравлич. Блок
1,2KW;1,50CM³/U
2 1.0 51045735 разъем
3 1.0 50446331 демпфер
4 1.0 27215140 переходник
WHOL10R
5 1.0 51057703 шланг, гидравлический
6 1.0 26905820 поперечное сужение
GE10-PL/R1/4-ED/OMD
7 1.0 43610760 резиновый коврик
3x140x200

Мы оставляем за собой право на изменения

 51006448
гидравлич. Блок 1,2KW;1,50CM�/U 11/06
008672 101209 00 1

Мы оставляем за собой право на изменения

 51006448
гидравлич. Блок 1,2KW;1,50CM�/U 11/06
101209 00 2

Поз. n № для заказа Наименование

1.0 51006448 гидравлич. Блок

1,2KW;1,50CM³/U
1 1.0 51061106 двигатель насоса
1.1 4.0 51061107 винт
1.2 4.0 51061108 шайба
8 1.0 51061229 блок соединиения гидравлики
8.2 1.0 51061110 клапан
8.2.1 1.0 51061113 катушка
8.2.2 1.0 51004322 клапан
8.3 1.0 51061114 клапан регулирования потока
8.3.1 1.0 51061115 разъем
8.4 1.0 51061122 клапан огранич.давления
8.5 1.0 51061123 прверочный клапан
8.5.1 1.0 51061124 инструмент
8.5.2 1.0 51166383 прверочный клапан
8.6 1.0 51168647 бак
8.6.1 1.0 51061135 разъем
8.6.2 1.0 50303861 О-кольцо, уплотнительное
8.6.3 1.0 51168653 сопло
1/2"
8.6.4 1.0 51061136 бак
8.6.981 1.0 27506980 сопло
3/8"
8.8 1.0 51061228 насос гидравлич.
8.71 1.0 51061142 фильтр
8.73 1.0 51061144 трубка
8.74 1.0 51061145 трубка
9 1.0 51092825 механич.сцепление

Мы оставляем за собой право на изменения

 50466653
цилиндр гидравлич. 11/06
009663 090609 00 1

Мы оставляем за собой право на изменения

 50466653
цилиндр гидравлич. 11/06
090609 00 2

Поз. n № для заказа Наименование

1.0 50466653 цилиндр гидравлич.

1 1.0 51023430 блок цилиндров
2 1.0 50427628 шток поршня
3 1.0 51126848 направляющая штока поршня
991 1.0 51131173 набор уплотнений
993 1.0 51149036 Ремкомплект
993.1 1.0 - направляющая штока поршня
993.2 1.0 - набор уплотнений

Мы оставляем за собой право на изменения

эл. Система

J
 50466636
инструментальн.панель EA/BZ/Candis;Cancode 02/07
010370 020511 00 1

Мы оставляем за собой право на изменения

 50466636
инструментальн.панель EA/BZ/Candis;Cancode 02/07
020511 00 2

Поз. n № для заказа Наименование

1.0 50466636 инструментальн.панель

EA/BZ/Candis;Cancode
1 1.0 50466677 инструментальн.панель
EJE1XX/UL
2 1.0 51201885 комбинир. Табло
EA/BZ/Candis/Canopen
3 1.0 51024039 Замок кодовый
CANCODE II/Canopen
6 2.0 25000350 саморез
ST2,9x6,5
7 1.0 51034087 кабель управления
6P4-U24/Xx1/X3-X22

Мы оставляем за собой право на изменения

 51201885
комбинир. Табло EA/BZ/Candis/Canopen 04/11
014582 270411 00 1

Мы оставляем за собой право на изменения

 51201885
комбинир. Табло EA/BZ/Candis/Canopen 04/11
270411 00 2

Поз. n № для заказа Наименование

1.0 51201885 комбинир. Табло

EA/BZ/Candis/Canopen

Мы оставляем за собой право на изменения

 51024039
Замок кодовый CANCODE II/Canopen 03/10
055169 300310 00 1

Мы оставляем за собой право на изменения

 51024039
Замок кодовый CANCODE II/Canopen 03/10
300310 00 2

Поз. n № для заказа Наименование

1.0 51024039 Замок кодовый

CANCODE II/Canopen

Мы оставляем за собой право на изменения

 51017931
Соед. гр. Электрооборудование 02/07
010218 060410 00 1

Мы оставляем за собой право на изменения

 51017931
Соед. гр. Электрооборудование 02/07
060410 00 2

Поз. n № для заказа Наименование

1.0 51017931 Соед. гр. Электрооборудование

10 8.0 51098873 винт
M6
20 1.0 51051545 держатель
30 1.0 50059593 винт
M5x12
40 1.0 50464448 держатель предохранителя
70 3.0 25300970 гайка
M6
80 3.0 25600790 фиксирующая шайба
90 3.0 25500750 шайба
D=6,4mm
100 1.0 50463901 кабель управления
Potentialausgleich
110 3.0 50430751 держатель кабеля
3,5x150//3,6x140/sw
120 1.0 50471646 коврик
130 2.0 51040161 фиксирующая шайба
150 1.0 24001320 винт
M8X12
160 1.0 25500790 шайба
A8,4
170 1.0 24001870 винт
M6x10
180 1.0 25500750 шайба
D=6,4mm
190 2.0 50430753 держатель кабеля
3,5x300//3,6x286
970 1.0 51043243 шильдик

Мы оставляем за собой право на изменения

 51018036
Соед. гр. Крышка инструментов 02/07
010380 171013 00 1

Мы оставляем за собой право на изменения

 51018036
Соед. гр. Крышка инструментов 02/07
171013 00 2

Поз. n № для заказа Наименование

1.0 51018036 Соед. гр. Крышка инструментов

1 1.0 51098873 винт
M6
2 1.0 50054863 колпачок
Staubkappe

Мы оставляем за собой право на изменения

 51053301
сигнал 02/07
010140 080113 00 1

Мы оставляем за собой право на изменения

 51053301
сигнал 02/07
080113 00 2

Поз. n № для заказа Наименование

1.0 51053301 сигнал

1 1.0 51257721 сигнал
24V/335Hz
2 1.0 24001320 винт
M8X12
3 1.0 26915614 фиксирующая шайба
8,4/ Sperrzahn

Мы оставляем за собой право на изменения

 51257721
сигнал 24V/335Hz 09/12
067889 221012 00 1

Мы оставляем за собой право на изменения

 51257721
сигнал 24V/335Hz 09/12
221012 00 2

Поз. n № для заказа Наименование

1.0 51257721 сигнал

24V/335Hz
10 2.0 51283786 держатель

Мы оставляем за собой право на изменения

 51112188
рукоять 06/08
028859 170608 00 1

Мы оставляем за собой право на изменения

 51112188
рукоять 06/08
170608 00 2

Поз. n № для заказа Наименование

1.0 51112188 рукоять

10 1.0 28431610 рукоять
80A/grey

Мы оставляем за собой право на изменения

 51119832
контактор 08/08
028878 040915 00 1

Мы оставляем за собой право на изменения

 51119832
контактор 08/08
040915 00 2

Поз. n № для заказа Наименование

1.0 51119832 контактор

1 1.0 51119407 держатель
2 1.0 51296863 контактор
3 1.0 50438766 контактор
4 1.0 28414890 плата выходов
1-polig
11 2.0 24401870 винт
M4X10
12 4.0 24402420 винт
M4X6
14 6.0 50120559 фиксирующая шайба
4,3/ Sperrzahn

Мы оставляем за собой право на изменения

 51121605
монтажн.плата, электр. 11/08
028868 250814 00 1

Мы оставляем за собой право на изменения

 51121605
монтажн.плата, электр. 11/08
250814 00 2

Поз. n № для заказа Наименование

1.0 51121605 монтажн.плата, электр.

10 1.0 51121559 основа платы
20 1.0 51119832 контактор
60 1.0 50020312 главный выключатель
70 1.0 28414890 плата выходов
1-polig
80 1.0 51017077 рукоять
90 1.0 50024886 разъем
100 1.0 51041411 медный мост
110 1.0 51121011 медный мост
120 1.0 51126630 кабель управления
120.220 3.0 50261773 держатель предохранителя
120.240 1.0 28525010 предохранитель
2,00A 32V Flach
120.250 1.0 50010259 предохранитель
5,00A 32V FORM C
120.260 1.0 51343179 предохранитель
10A/32V
120.290 1.0 28617530 диод
1N5408
130 1.0 51138531 силовой кабель
140 1.0 51097712 предохранитель
100A/32V
150 1.0 51097714 предохранитель
150A/32V
170 1.0 51043241 Label, El. Fuses
190 3.0 24203560 винт
200 5.0 24201660 винт
M6x12
210 11.0 00002895 фиксирующая шайба
6,4/ Sperrzahn
220 1.0 50023520 винт
230 2.0 51040032 винт
M5x16
260 6.0 25301090 гайка
M8
270 3.0 24202420 винт
M6X16
290 6.0 26915614 фиксирующая шайба
8,4/ Sperrzahn
300 4.0 50120559 фиксирующая шайба
4,3/ Sperrzahn
310 2.0 24401870 винт
M4X10
320 1.0 24404200 винт
330 8.0 50430752 держатель кабеля
4,6x200//4,8x186
370 1.0 50273975 изоляция кабеля
970 1.0 51062370 группа управления движением
AS2405i/EJE1/EJE-C20
970 1.0 51090615 группа управления движением
(AT)

Мы оставляем за собой право на изменения

 51121610
эл. Система, погрузчик 08/08
080800 250814 00 1

Мы оставляем за собой право на изменения

 51121610
эл. Система, погрузчик 08/08
080805 250814 00 2

Мы оставляем за собой право на изменения

 51121610
эл. Система, погрузчик 08/08
250814 00 3

Поз. n № для заказа Наименование

1.0 51121610 эл. Система, погрузчик

1 1.0 51121605 монтажн.плата, электр.
2 1.0 51053301 сигнал
5 1.0 51334777 кабель погрузчика
MRC/24V/80A
6 1.0 50447190 штекер папа

Мы оставляем за собой право на изменения

батарея/зар.устройство

K
 51503957
упор, батарея JH-GR 10/15
079447 131015 00 1

Мы оставляем за собой право на изменения

 51503957
упор, батарея JH-GR 10/15
131015 00 2

Поз. n № для заказа Наименование

1.0 51503957 упор, батарея

JH-GR
1 1.0 51471523 держатель, батарея
JH-GR
2 1.0 24200230 винт
3 2.0 25500470 шайба
d=10,5

Мы оставляем за собой право на изменения

 51197365
Рабочие средства EJE1 11/10
000002 221110 00 1

Мы оставляем за собой право на изменения

 51197365
Рабочие средства EJE1 11/10
059800 221110 00 2

Мы оставляем за собой право на изменения

 51197365
Рабочие средства EJE1 11/10
221110 00 3

Поз. n № для заказа Наименование

1.0 51197365 Рабочие средства

EJE1
10 1.0 - гидравл.масло
HVLP 32
10.1 1.0 51132827 гидравл.масло
5L / HVLP 32
10.2 1.0 51132826 гидравл.масло
1L / HVLP 32
20 200.0 - смазка
20.1 0.0 29202050 Пластичная смазка / n = g
1kg / Dose
990 1.0 50380904 трансмиссионное масло
5L/Kanister

Мы оставляем за собой право на изменения

 2016.06.17
Powered by TCPDF (www.tcpdf.org)
