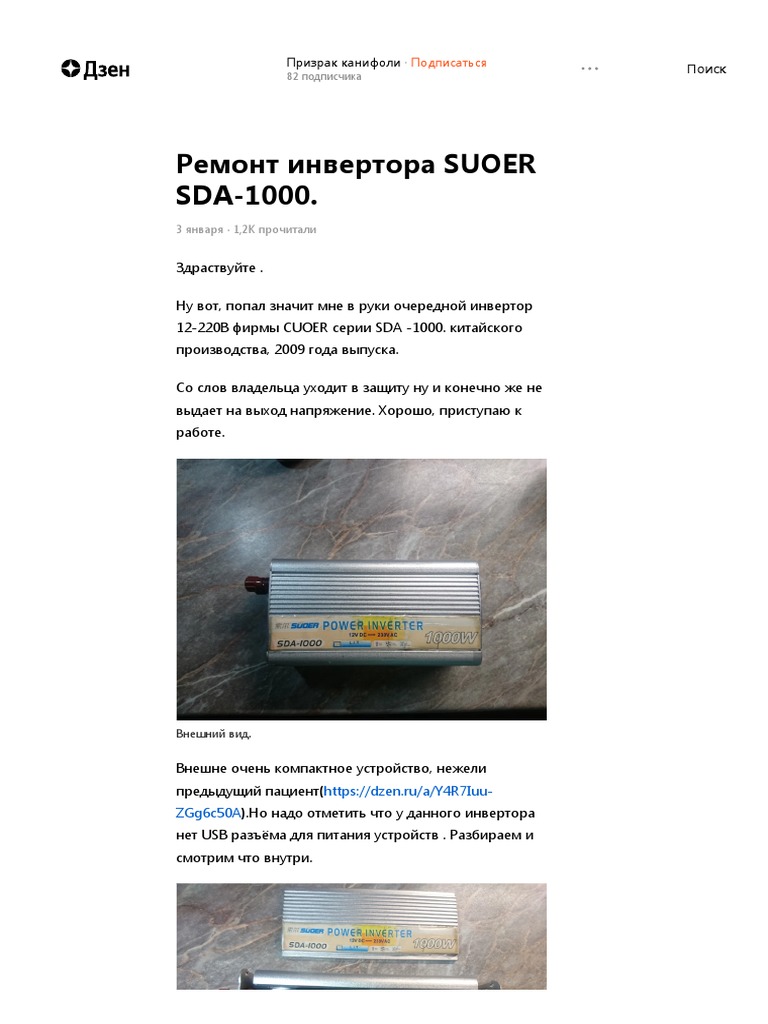

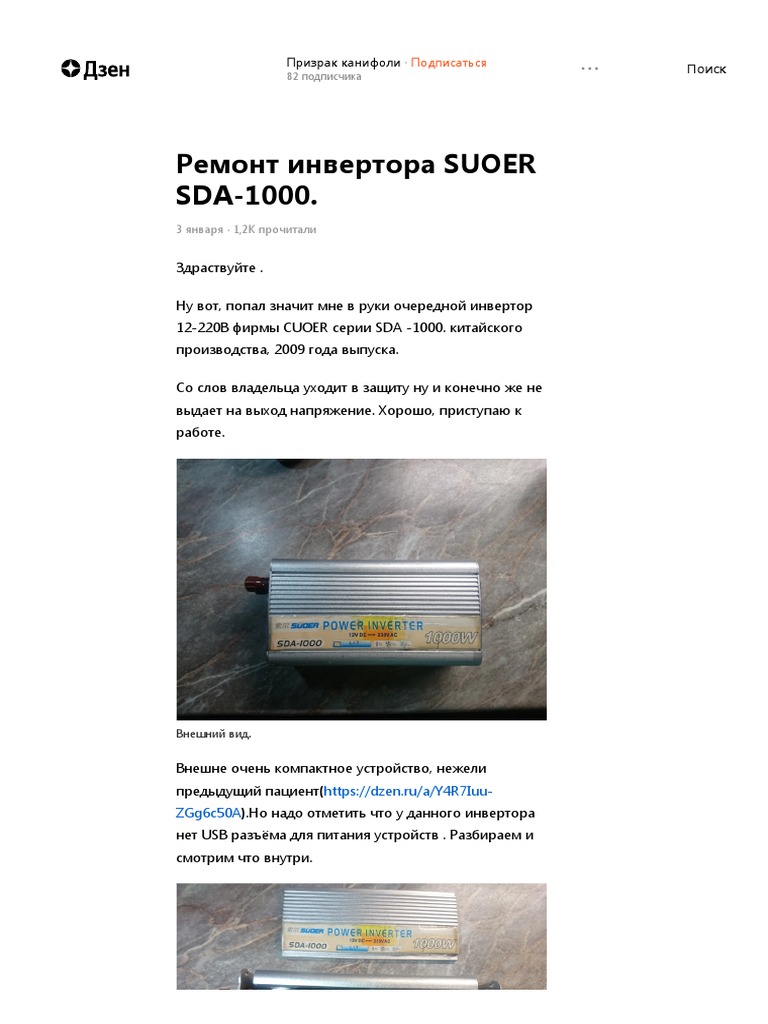

Ремонт инвертора SUOER

SDA-1000.
3 января · 1,2K прочитали

Здраствуйте .

Ну вот, попал значит мне в руки очередной инвертор

12-220В фирмы CUOER серии SDA -1000. китайского
производства, 2009 года выпуска.

Со слов владельца уходит в защиту ну и конечно же не

выдает на выход напряжение. Хорошо, приступаю к
работе.

Внешний вид.

Внешне очень компактное устройство, нежели

предыдущий пациент(https://dzen.ru/a/Y4R7Iuu-
ZGg6c50A).Но надо отметить что у данного инвертора
нет USB разъёма для питания устройств . Разбираем и
смотрим что внутри.
 Призрак канифоли · Подписаться
82 подписчика
Поиск

Внутренний мир.

А вот и богатый внутренний мир, все очень компактно

.

Вид А

Вид В

И что же я вижу, это термопасту которая нанесена и

размазана везде где только можно, а сорванные
пломбы на винтах говорят о том что "пациент"
копаный, ну ладно поскребя зубами вынул плату из
Призрак канифоли · Подписаться
корпуса и приступил к внимательному осмотру .
82 подписчика
Поиск

Плата без корпуса

Вид платы с низу

Ну точно его ремонтировали, и мне не очень по душе,

что нигде после ремонта не смыли остатки флюса, да и
транзисторы IRF740 которые стоят на выходе DC-AC
преобразователе явно не на своем месте, если
смотреть на "мощность" о которой заявлено
Призрак канифоли · Подписаться
производителем82
данного устройства.
подписчика
Поиск

Выходные транзисторы IRF740.

Ладно. Pемонт значит ремонт, смыл весь флюс, отскрёб

термопасту и приступил . Схема DC-DC
преобразователя собрана на классической TL494. в
паре с четырьмя ключами в лице RU4099R. по два
ключа на каждый трансформатор, с обратной связью
по напряжению через резисторный делитель .

Устройство.
 Призрак канифоли · Подписаться
82 подписчика
Поиск

RU4099R

А вот выходная часть построена на двух микросхемах .

Первая это генератор сигнала на NE556 а вторая это
сдвоенный D триггер CD4013 которая в свою очередь
управляет выходными транзисторами.

Проверка транзисторов.

Выпаиваем выходные транзисторы и проверяю, эх

пара стоящая друг на против друга в схеме, пробита.
Проверил все элементы в обвязки управления
затворов ,все целое это очень хорошо .Далее двигаясь
с конца в начало проверил выходные диоды все живы
это очень хорошо . После этого проверил входные
транзисторы, они были не тронуты судя по всему стоят
с завода, проверил не выпаивая и они оказались все
целые, а это еще лучше, проверил предохранители все
с ними хорошо. Значит можно подключить (с
выпаянной выходной стороной) и попробовать
включить .
 Призрак канифоли · Подписаться
82 подписчика
Поиск

Проверка сигнала повышающего узла

Ну что же первая часть живее всех живых, правда есть

одно но, напряжение не более 278 вольт, маловато. да
и управляющий сигнал немного валится ,не беда с этим
разберемся позже .Теперь займемся выходной
стороной .Посмотрел напряжение питания на NE556
все в порядке , проверил генерацию на 9 ноге она
тоже есть в районе 100Hz это хорошо, а вот на на
микросхему 4013 ничего не приходит, очень странно .
Проверил резистор между микросхемами (R36-10кОм)
оказался в обрыве (треснул), меняем на новый и о
чудеса на дорожках затворов транзисторов появился
сигнал чистый и красивый .

Проверка сигнала выходной части.

Запаял на время китайские дешевые IRF840 (всегда так

делаю для проверки работоспособности, да и не жалко
их в отличии от оригинальных половиков)
 Призрак канифоли · Подписаться
82 подписчика
Поиск

Проверка работоспособности.

Подключил нагрузку в виде лампочки накаливания

50W а также параллельно мультиметор, в режиме
измерения напряжения, включил и все заработало, без
каких либо проблем, это уже очень хорошо,
напряжение стабильно 220 вольт.

Так. Вернулся к сигналу с TL494 его как будто бы валит.

Выпаял электролиты стоящие в обвязки питания
микросхемы и как оказалось не зря, они высохли и
потеряли емкость в половину, были заменены новыми
(и все же странно ведь устройство 2009 года выпуска.
ну да и ладно) .Так же проверил и все остальные, еще
парочка под замену.
 Призрак канифоли · Подписаться
82 подписчика
Поиск

Конденсатор 220мФ 16В

Все что пошло под замену.

Сигнал после замены электролитов.

Подобрал, запаял ,включил и увидел замечательную

картинку. Теперь надо решить еще одну проблему, на
мой взгляд это выходное напряжение DC-DC
преобразователя, оно мало для такого рода
инверторов, и составляет всего 278 вольт, а должна
 составлять в районе 310-320 вольт. Проследил
Призрак канифоли · Подписаться
дорожки (так как82схему не искал) и нашел пару
подписчика
Поиск
резисторов, которые в свою очередь образуют
резисторный делитель из 750кОм(708кОм) и
12кОм(11.9кОм) с средней точки которых идет
напряжение 4.60в на не инвертирующий вход
усилителя ошибки TL494. А на инвертирующий вход
подано напряжение в размере 4.66в с 14 ноги которая
является опорным напряжением 5в, через делитель
состоящий из резистора 4.7кОм(4,46) и 100кОм(98,8)
вот и вся магия.

86 нравится

Не нравится

обсудили

Поделиться

Резисторы образующие два делителя

Ну и для того что бы получить 310В пришлось просто

подобрать резисторы ближе к номиналам которые уже
впаяны, но у которых большой разброс. В общем этим
я и занялся и добился на выходе напряжения в 308В ,
это уже намного лучше чем было . Далее были
заменены транзисторы, временные на постоянные
(FCP22N60) и все было собрано в корпус обратно, и
проверено все еще раз в работе. Вот и весь ремонт.
Всем спасибо до новых встреч.
