06 May 2021

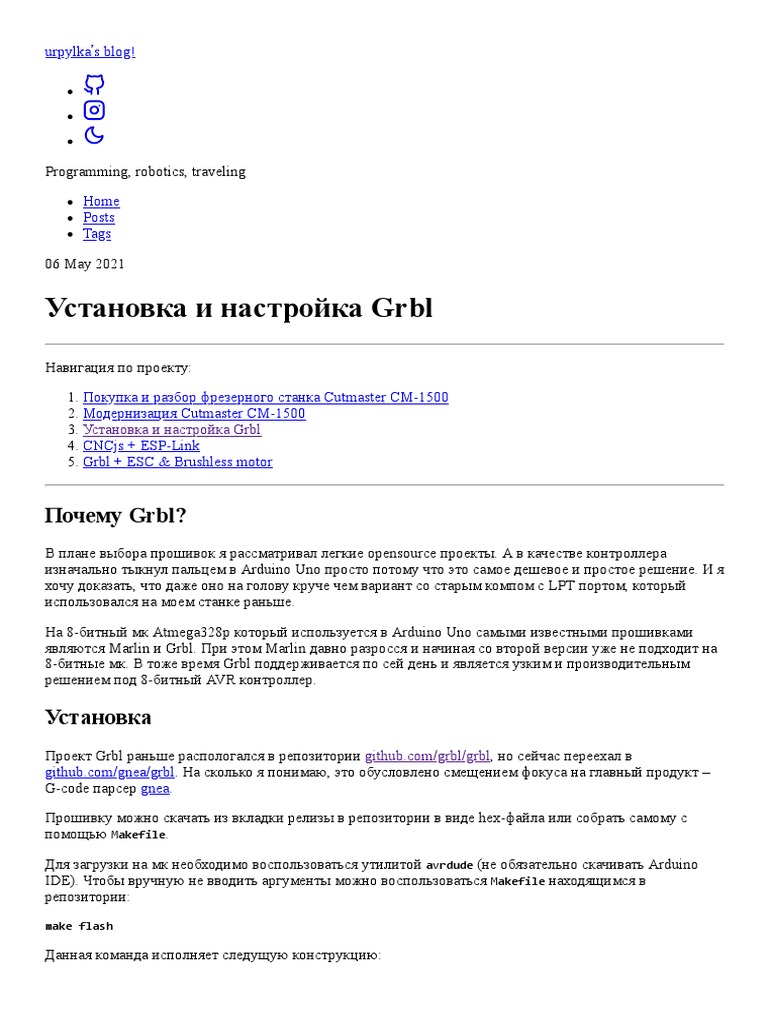

Почему Grbl?
В плане выбора прошивок я рассматривал легкие opensource проекты. А в качестве контроллера
изначально тыкнул пальцем в Arduino Uno просто потому что это самое дешевое и простое решение. И я
хочу доказать, что даже оно на голову круче чем вариант со старым компом с LPT портом, который
использовался на моем станке раньше.
Установка
Проект Grbl раньше распологался в репозитории github.com/grbl/grbl, но сейчас переехал в
github.com/gnea/grbl. На сколько я понимаю, это обусловлено смещением фокуса на главный продукт –
G-code парсер gnea.
Прошивку можно скачать из вкладки релизы в репозитории в виде hex-файла или собрать самому с
помощью Makefile.
Для загрузки на мк необходимо воспользоваться утилитой avrdude (не обязательно скачивать Arduino
IDE). Чтобы вручную не вводить аргументы можно воспользоваться Makefile находящимся в
репозитории:
make flash
При использовании этого метода необходим AVR программатор для загрузки прошивки по AVR ISP
порту, это не всегда удобно ввиду отсуствия проргамматора. В этом случае можно воспользоваться
предустановленным в Arduino загрузчиком. Загрузчик это специальная программа записанная в память
мк (работает аналогично BIOS), однако её может и не быть. Для прошивки таким способом достаточно
иметь USB провод и саму плату Arduino. Это также позволяет удобнее загрузить скаченный hex-файл:
avrdude -c arduino -p m328p -U flash:w:path/to/firmware.hex:i -P /dev/tty.usbserial-A804CL9D
Настройка Grbl
Итак, станок собран, контроллер подключен, прошивка залита. После подключения контроллера к
компьютеру по USB и подключения к UART консоли, контроллер должен написать приветственную
строку:
Grbl 1.1h ['$' for help]
Введите $ и нажмите Enter, чтобы Grbl вывел подсказку. На что Grbl должен вывести следующее:
[HLP:$$ $# $G $I $N $x=val $Nx=line $J=line $SLP $C $X $H ~ ! ? ctrl-x]
$-командыиспользуются для просмотра или изменения параметров Grbl, а также запуска процедуры
поиска начальной позиции.
Последние четыре команды (которые начинаются не со знака $) – это команды управления в реальном
времени, которые могут быть отправлены в любой момент, независимо от того, что в настоящее время
делает Grbl. Они либо тут же меняют поведение работающего Grbl или сразу же выводят важные в
реальном времени данные, например текущие координаты (aka DRO).
Я пришел к выводу, что для настройки станка, нужно понимать каждый параметр, поэтому настройку
станка вижу пошаговым изучением параметров и, в случае необходимости, их изменением.
Параметры Grbl
Для просмотра параметров введите $$ и нажмите Enter. Grbl ответит списком текущих системных
настроек. В примере ниже настройки по умолчанию.
Все параметры хранятся в энергонезависимой памяти мк – EEPROM. Так что они будут
автоматически загружены при следующем включении вашей платы Arduino.
$x=val описывает отдельный параметр настроек, причем val это значение параметра.
В предыдущих версиях Grbl каждый параметр имел после себя описание в круглых скобках.
Но в Grbl, начиная с v1.1, этого, к сожалению, больше нет. Так было сделано, чтобы
освободить flash-память для добавления новых возможностей, появившихся в v1.1. Однако,
большинство хороших графических оболочек (GUI) добавляют для вас описания к
параметрам, например используемая мной CNCjs.
Для изменения параметра необходимо выполнить команду $x=val. Например, для изменения длины
шагового импульса в микросекундах на значение 10мкс, нужно ввести $0=10, завершив команду
нажатием клавищи Enter. Если все прошло успешно, Grbl ответит ‘ok’, новые настройки будут
сохранены в EEPROM и будут использоваться вплоть до следующего их изменения.
Вы можете перепроверить, что Grbl получил и сохранил верное значение параметра, повторно введя
команду $$ для просмотра параметров из памяти.
Каждый раз, когда ваши шаговые двигатели заканчивают движение и останавливаются, Grbl делает
задержку на указанный интервал времени перед отключением питания двигателей. Вы можете всегда
держать двигатели включенными (с подачей питания для удержания текущего положения) установив
значение этого параметра в максимально возможное значение, равное 255 миллисекунд.
Отключение призвано помочь для тех типов двигателей, которые не следует держать включенными в
течении долгого периода времени без какой-либо работы. И еще, имейте в виду, что в процессе
отключения некоторые драйверы шаговых двигателей не запоминают на каком микрошаге они
остановились, из-за этого вы можете стать свидетелем пропуска шагов при отключении/включении
двигателей. В этом случае просто держите двигатели всегда включенными, для этого выполните $1=255.
Этот параметр управляет инверсией сигнала шаговых импульсов (вывод STEP). По-умолчанию, сигнал
шагового импульса начинается в нормально-низком состоянии и переключается в высокое на период
импульса. По истечении времени, заданного параметром $0, вывод переключается обратно в низкое
состояние, вплоть до следующего испульса. В режиме инверсии, шаговый импульс переключается из
нормально-высокого в низкое на период импульса, а потом возвращается обратно в высокое состояние.
Большинству пользователей не требуется менять значение этого параметра, но это может оказаться
полезным, если конкретные драйверы ШД этого требуют.
Этот параметр инвертирует сигнал направления для каждой из осей (вывод DIR). По-умолчанию, Grbl
предполагает, что ось движется в положительном направлении, когда уровень сигнала направления
низкий, и в отрицательном - когда высокий. Часто оси в некоторых станках движутся не так. Этот
параметр изменит инвертирует сигнал направления для тех осей, что движутся в обратную сторону.
Если вы инвертируете вход контактного датчика, потребуется внешний резистор подтяжки к земле,
чтобы предотвратить перегрузку по току и сгоранию входа.
Параметр определяет какие данные реального времени вернет Grbl, когда пользователь запрашивает
статус командой ?.
Эти данные включают в себя текущее состояние, текущие координаты, текущую скорость подачи,
значения на входах, текущие переопределенные значения, состояния буферов, и номер выполняемой
команды G-кода (если было включено при компиляции).
По-умолчанию новая реализация вывода отчета в Grbl v1.1 включает в себя вывод информации
практически обо всем в стандартном выводе статуса. Множество данных скрывается и выводятся только
тогда, когда их значение меняется. Это существенно увеличивает производительность по сравнению со
старым способом и позволяет значительно быстрее получать обновленные данные о станке, причем в
большем объеме. Документация на интерфейс в общих чертах рассказывает, как это работает, хотя в
основном она предназначена только для разработчиков графических интерфейсов GUI.
Для простоты и удобства, Grbl v1.1 имеет всего две опции для данного параметра. Обе используюся
пользователями и разработчиками в основном для отладочных целей. Текущие координаты могут быть
настроены на вывод либо машинных координат MPos, либо рабочих WPos, но не обеих одновременно.
Включение рабочих координат полезно в некоторых случаях при прямом управлении через
последовательный порт, но машинные координаты необходимо использовать по-умолчанию. Может
быть включен вывод информации об использования буфера в планировщике и приемнике
последовательного порта Grbl. При этом показывается количество блоков или байт, доступных в
соответствующем буфере. Это, нужно для оценки производительности Grbl при тестировании
потоковых интерфейсов. Эту опцию (параметр = 2) по-умолчанию следует отключить.
Значение Обозначение
0 Тип координат WPos
1 Тип координат MPos
Включен вывод буфера данных Buf, содержащий количество свободного места в буферах
2
планировщика и приемника последовательного порта
Просто сложите значения в строках, содержащих включаемые параметры и сохраните в Grbl полученное
значение. Например, отчет, содержащий машинные координаты без данных о буфере соответствует
параметру $10=1. Рабочие координаты и информация о буфере соответствуют параметру $10=2.
Описание алгоритма обработки углов в Grbl, который учитывает скорость и величину угла на стыке
можно прочитать на onehossshay.wordpress.com, а также на blog.kyneticcnc.com.
Grbl выполняет круги, дуги и спирали G2/G3, разбивая их на множество крошечных отрезков таким
образом, чтобы погрешность отклонения от дуги не превышала значения данного параметра. Скорее
всего вам никогда не придется менять этот параметр, поскольку значение 0.002мм находится ниже
разрешающей способности большинства станков с ЧПУ. Однако, если вы обнаружили, что ваши
окружности слишком угловатые или прохождение по дуге выполняется слишком уж медленно,
откорректируйте значение этого параметра. Меньшие значение дают лучшую точность, но могут
снизить производительность из-за перегрузки Grbl огромным количеством мелких линий. И наоборот,
более высокие значения приводят к меньше точности обработки, но могут повысыть скорость,
поскольку Grbl придется иметь дело в меньшим количеством линий.
Grbl в реальном времени выводит координаты текущей позиции, чтобы пользователь всегда имел
представление, где в данный момент находится станок, а также параметры смещения начала координат
и данные измерения (probing). По-умолчанию вывод идет в мм, но командой $13=1 можно изменить
значение параметра и переключить вывод на дюймы. $13=0 возвращает вывод в мм.
Мягкие границы это настройка безопасности, призванная помочь избежать перемещения за пределы
допустимой области, которое может повлечь за собой поломку или разрушение оборудования. Она
работает за счет информации о текущем положении и пределах допустимого перемещения по каждой из
осей. Каждый раз, когда Grbl отправляется G-код движения, он проверяет не произойдет ли выход за
пределы допустимой области. И в случае, если происходит нарушение границ, Grbl, где бы он ни
находился, немедленно выполняет команду остановки подачи, останавливает шпиндель и охлаждение, а
затем выдает сигнал аварии для индикации проблемы. Текущее положение при этом не сбрасывается,
поскольку остановка происходит не в результате аварийного принудительного останова, как в случае с
жесткими границами.
Мягкие границы требуют включения поддержки процедуры поиска начальной позициии ($22) и
аккуратной настройки максимальных границ для перемещения, поскольку Grbl нужно знать где
находятся допустимые границы. Работают они так: станок при получении команды $H ищет начальную
точку, а далее при работе следит за рабочей координатой, и если контроллеру приходит команда, которая
вынудит его выехать за эти границы, то станок прекратит обработку сформировав сигнал ошибки.
Текущее положение при этом не сбрасывается. $20=1 для включения, и $20=0 для отключения.
Жесткие границы в общих чертах работают также как и мягкие, но используют аппаратные
выключатели. Как правило, вы подсоединяете концевые выключатели (механические, магнитные или
оптические) в конце каждой из осей или в тех точках, достижение которых в процессе перемещения, как
вы считаете, может привести к проблемам. Когда срабатывает выключатель, он приводит к немедленной
остановке любого перемещения, останову охлаждения и шпинделя (если подключен), и переходу в
аварийный режим, требующий от вас проверить станок и выполнить сброс контроллера.
Необходимо иметь в виду, что срабатывание жестких границ рассматривается как исключительное
событие, требующее немедленной остановки, и может приводить к потере шагов. Grbl не имеет
обратной связи от станка о текущем положении, так что он не может гарантировать, что имеет
представление о реальном месте нахождения. Так что, если произошло нарушение жестких границ, Grbl
перейдет в аварийный режим, требуя проверить станок и выполнить сброс Grbl в целях безопасности.
Для включения жестких границ потребуется по 2 концевых выключателя на каждую ось, для
ограничения перемещения в двух крайних положениях. Концевые выключатели вешают
парно на 1 вход концевых выключателей, при срабатывании любого из двух должна
происходить остановка станка.
Процедура поиска начальной позиции используется для аккуратного и точного поиска заранее известной
точки станка каждый раз после включения Grbl между сеансами работы. Другими словами, вы всегда, в
любой момент времени точно знаете где находитесь. Собирались ли вы только начать работу или
перешли к следующей операции, а в это время отключилось электричество, в любом случае Grbl
перезапустится и не будет знать свое текущее местоположение. При наличии начальной позиции, у вас
всегда есть эталонная точка отсчета, так что все, что в этом случае требуется, это запустить процедуру
поиска начальной точки и продолжить работу с того места, где остановились.
Для настройки процедуры поиска начальной позиции вам потребуется наличие надежно закрепленных
концевых выключателей в некоторой точке, на которые нельзя наткнуться или сдвинуть, в противном
случае точка отсчета может быть сбита. Обычно они устанавливаются в самых дальних точках в
направлении +x, +y, +z на каждой из осей. Соедините концевые выключатели с соответствующими
выводами и землей, так же как и концевые выключатели аппаратных границ и задействуйте поиск
начальной позиции. Если интересно, то вы можете использовать граничные выключатели и для
аппаратных границ, и для поиска начальной позиции.
По-умолчанию, процедура поиска начальной позиции Grbl сначала выполняет перемещение по оси Z в
положительном направлении, чтобы освободить рабочую область, а затем выполняет одновременное
перемещение по осям X и Y в положительном направлении. Для настройки точного поведения
процедуры поиска начальной позиции имеются несколько параметров настройки (а также параметры
компиляции), описанных ниже.
Также следует отметить, что при задействованной процедуре поиска начальной позиции
Grbl блокирует выполнение команд перемещения G-кода до выполнения поиска начальной
позиции. Имеется в виду отсутствие перемещения по осям, пока не будет отключена
блокировка ($X). Большинство, если не все контроллеры с ЧПУ, ведут себя аналогично,
делается это, в основном, для безопасности, чтобы не позволить оператору допустить
ошибку позиционирования.
Поиск начальной позиции осуществляется при подаче команды $H контроллер. Поиск начинается с
перемещения инструмента в положение увеличения координаты (или уменьшения см. параметр $23),
пока не произойдет срабатывание концевого выключателя. По умолчанию в первую очередь в нулевую
точку едет ось Z, а за ней оси X и Y. Если вы используете контроллер для лазерного гравера, то в
исходном коде необходимо установить запрет поиска нулевой точки оси Z, так как этой оси нет, и
контроллер не найдя концевого выключателя выдаст ошибку или зависнет.
Она работает точно так же, как и инверсия порта шаговых импульсов или инверсии порта направления,
все что вам нужно это указать значение из таблицы (см. параметр $2), указывающее какие оси нужно
инвертировать для поиска в противоположном направлении.
При поиске нулевой точки контроллер вначале перемещает оси на высокой подаче до срабатывания
концевика. Затем делает откат на расстояние $27 и уже на низкой скорости точно определяет координату,
вторым касанием концевика. Данный параметр задает скорость перемещения инструмента после отката
при точном определении координаты (низкая скорость).
Скорость поиска начальной точки - это начальная скорость с которой контроллер пытается найти
концевые выключатели начальной точки.
Данную скорость следует подобрать так, чтобы перемещение выполнялось как можно быстрее и при
этом концевой выключатель успевал обрабатываться контроллером.
Когда срабатывают выключатели, некоторые из них в течении нескольких миллисекунд могут издавать
электрический/механический шум приводящий к быстрому переключению сигнала между высоким и
низким значениями, прежде чем значение зафиксируется. В основном это наблюдается у механических
контактов, ввиду того, что контакт прижимается не сразу, а ещё немного пружинит.
Для решения данной проблемы нужно подавить дребезг сигнала либо аппаратно, за счет какой-нибудь
фильтрации, либо программно, сделав небольшую задержку на время дребезга. Grbl будет делать
короткую задержку, но только при поиске начальной точки на этапе ее точного определения. Установите
значение задержки, достаточное, чтобы ваши выключатели обеспечивали устойчивый поиск начальной
точки. Для большинства случаев подойдут значения 5-25 миллисекунд.
При объединение датчиков жестких границ станка и концевых выключателей для поиска начальной
точки, процедура поиска после завершения определения положения начальной точки выполняет
перемещение от концевых выключателей на указанное расстояние. Другими словами, это
предотвращает непреднамеренное срабатывание жестких границ по окончании процедуры поиска.
Если параметр отключен, то Grbl будет прерывать движение каждый раз, когда встречает команду
изменения оборотов шпинделя S. Это стандартное поведение для фрезеровальных станков,
формирующее некоторую паузу, чтобы шпиндель успел изменить скорость своего вращения.
Если включить данный параметр, то контроллер перейдет на режим управления лазером. Лазер
подключается на тот же пине отвечающем за обороты шпинделя. В случае с лазером, делать остановки
не нужно, иначе в точках изменения яркости будут наблюдаться более черные точки или полосы.
Значение скважности ШИМ, отвечающего за управление оборотами шпинделя, будет меняться в
процессе движения сразу же, без выполнения остановки.
Данные параметры задают количество шагов, сделав которое ось сдвинется на 1мм.
Например шаговый двигатель имеет 200 шагов на 1 оборот, контроллер настроен на 16 микрошаг.
Теперь допустим, что при вращении двигателя на 1 оборот инструмент переместился на 32мм, тогда
имеем. 200 шагов умножить на 16 микрошаг – 3200 импульсов нужно подать на контроллер, что бы
шаговый двигатель сделал 1 оборот, и переместил инструмент на 32мм. Значит на 1мм он сдвинется за
3200/32мм=100 шагов.
Для калибровки необходимо узнать текущую настройку количества микрошагов драйвере двигателя. А
также произвести замер реального перемещения оси соотвестующего некоторому количеству шагов.
Далее составив пропорцию между текущем параметром шагов/мм, реальным перемещением и
расчетным перемещением мб расчитан новый корректный параметр шагов/мм.
Эти параметры задают максимальную скорость перемещения для каждой из осей. Контроллер при
получении G-кода анализирует скорости указанные в нем, и если команда задает скорость выше данных
значений, то он ограничивает скорость.
Каждая из осей имеет свою максимальную скорость, что полезно для ограничения скорости, как
правило, более меденной оси Z. Самый просто способ найти нужные значения - тестировать каждую ось
раз за разом немного увеличивая скорость и выполняя действие перемещения.
Например, для проверки оси X, отправьте Grbl команду вида G0 X50 с расстоянием перемещения,
достаточно большим для разгона до максимальной скорости. Максимальное значение будет достигнуто,
когда ваш шаговый двигатель застопорится. Он будет издавать жужжащий звук, но ничего страшного с
ним не случится. Задайте значение на 10-20% меньше обнаруженного, чтобы учесть износ, трение и
массу вашей рабочей головки/инструмента. Повторите процесс для остальных осей.
Эти параметры задают параметры ускорения в мм/сек за секунду. Попросту говоря, меньшее значение
делает перемещения более плавными, в то время как большее приводит к боле резким движениям и
достижению требуемой скорости подачи гораздо быстрее. Как и в случае максимальных скоростей,
каждая из осей имеет свое собственное значение ускорения, которые независимы друг от друга. Это
означает, что в случае многоосевого перемещения ускорение будет соответствовать самой медленной из
движущихся осей.
И опять, как и в случает с максимальными скоростями, самый простой способ определить значение этих
параметров - индивидуально протестировать каждую из осей, медленно увеличивая значения, пока
мотор не застопорится. Завершите настройку сохранением значения на 10-20% меньшим от
обнаруженного. Это позволит учесть износ, трение и инертность массы. Мы настоятельно рекомендуем
вчерновую протестировать некоторое количество программ на G-коде, прежде чем окончательно
остановиться на выборанных значениях. Иногда нагрузка на ваш станок может оказаться иной при
одновременном перемещении по нескольким осям.
Эти параметры задают максимальную дистанцию перемещения в мм от одного конца каждой из осей до
другого. Они имеет смысл только если вы задействовали мягкие границы (и поиск начальной точки),
поскольку используются только модулем проверки мягких границ для определения выхода за пределы
допустимой области в процессе перемещения. См. параметры $20, $22.
Мои настройки
Система координат
Для начала советую определить переднюю сторону станка. Это одна из сторон параллельных порталу.
Затем в левом углу разместите начало координат. Потом вектора осей исходящие из него:
Это расположение осей также задекларировано стандартом DIN 66217, подробнее в этом руководстве.
Тут нужно сделать ещё одно замечание: при инвертировании расположения концевых выключателей это
смещает машинную систему координат относительно нуля, на заднное параметрами $130, $131, $132
расстояния минус расстояние заданное параметром $27.
Мои параметры
Я пришел к следующему набору параметров (показаны только отличиные от базовых значения):
Общие:
Работа с концевиками:
Эксплуатация Grbl
1. cnc-tex.ru
2. habr.com
3. 3dtoday.ru
ru
cnc
diy
Login
Add a comment
