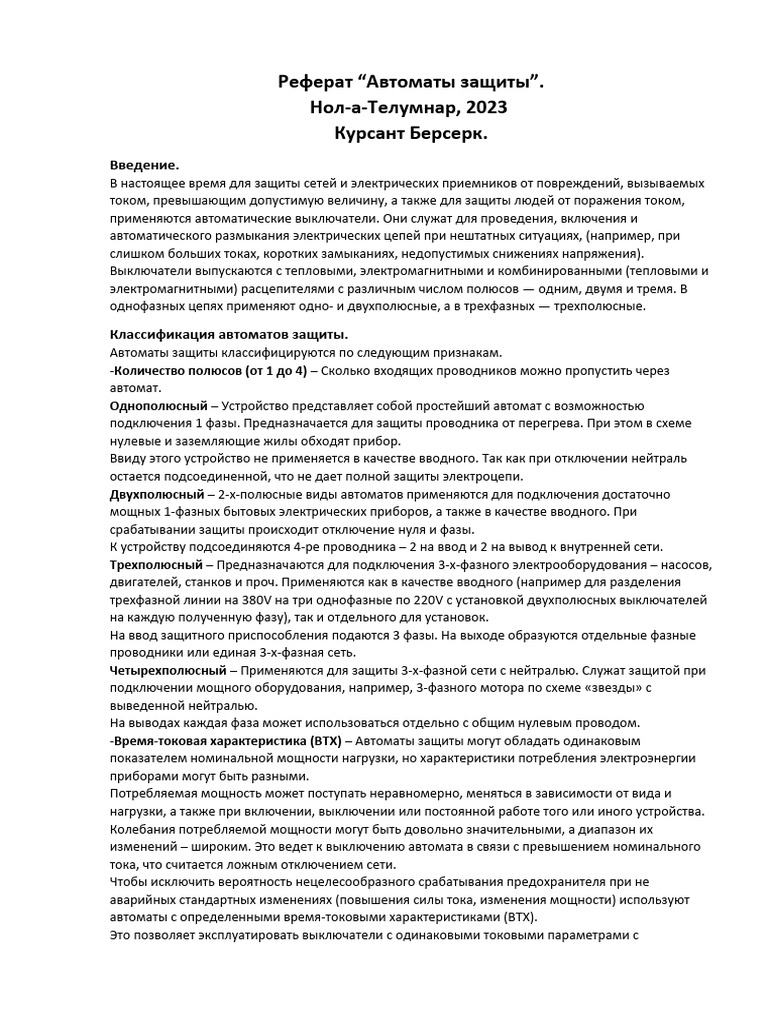

Реферат “Автоматы защиты”.

Нол-а-Телумнар, 2023
Курсант Берсерк.
Введение.
В настоящее время для защиты сетей и электрических приемников от повреждений, вызываемых
током, превышающим допустимую величину, а также для защиты людей от поражения током,
применяются автоматические выключатели. Они служат для проведения, включения и
автоматического размыкания электрических цепей при нештатных ситуациях, (например, при
слишком больших токах, коротких замыканиях, недопустимых снижениях напряжения).
Выключатели выпускаются с тепловыми, электромагнитными и комбинированными (тепловыми и
электромагнитными) расцепителями с различным числом полюсов — одним, двумя и тремя. В
однофазных цепях применяют одно- и двухполюсные, а в трехфазных — трехполюсные.

Классификация автоматов защиты.

Автоматы защиты классифицируются по следующим признакам.
-Количество полюсов (от 1 до 4) – Сколько входящих проводников можно пропустить через
автомат.
Однополюсный – Устройство представляет собой простейший автомат с возможностью
подключения 1 фазы. Предназначается для защиты проводника от перегрева. При этом в схеме
нулевые и заземляющие жилы обходят прибор.
Ввиду этого устройство не применяется в качестве вводного. Так как при отключении нейтраль
остается подсоединенной, что не дает полной защиты электроцепи.
Двухполюсный – 2-х-полюсные виды автоматов применяются для подключения достаточно
мощных 1-фазных бытовых электрических приборов, а также в качестве вводного. При
срабатывании защиты происходит отключение нуля и фазы.
К устройству подсоединяются 4-ре проводника – 2 на ввод и 2 на вывод к внутренней сети.
Трехполюсный – Предназначаются для подключения 3-х-фазного электрооборудования – насосов,
двигателей, станков и проч. Применяются как в качестве вводного (например для разделения
трехфазной линии на 380V на три однофазные по 220V с установкой двухполюсных выключателей
на каждую полученную фазу), так и отдельного для установок.
На ввод защитного приспособления подаются 3 фазы. На выходе образуются отдельные фазные
проводники или единая 3-х-фазная сеть.
Четырехполюсный – Применяются для защиты 3-х-фазной сети с нейтралью. Служат защитой при
подключении мощного оборудования, например, 3-фазного мотора по схеме «звезды» с
выведенной нейтралью.
На выводах каждая фаза может использоваться отдельно с общим нулевым проводом.
-Время-токовая характеристика (ВТХ) – Автоматы защиты могут обладать одинаковым
показателем номинальной мощности нагрузки, но характеристики потребления электроэнергии
приборами могут быть разными.
Потребляемая мощность может поступать неравномерно, меняться в зависимости от вида и
нагрузки, а также при включении, выключении или постоянной работе того или иного устройства.
Колебания потребляемой мощности могут быть довольно значительными, а диапазон их
изменений – широким. Это ведет к выключению автомата в связи с превышением номинального
тока, что считается ложным отключением сети.
Чтобы исключить вероятность нецелесообразного срабатывания предохранителя при не
аварийных стандартных изменениях (повышения силы тока, изменения мощности) используют
автоматы с определенными время-токовыми характеристиками (ВТХ).
Это позволяет эксплуатировать выключатели с одинаковыми токовыми параметрами с
произвольными допустимыми нагрузками без ложных отключений.
ВТХ показывают, через какое время выключатель сработает и какие показатели отношения силы
тока и постоянного тока автомата при этом будут.
Более подробно этот аспект описан в части об автоматических выключателях.
-Конструкция – Применяемые в быту устройства выключения тока по типу корпуса разделяются на
2 вида:
Модульные. Предназначаются для бытовых условий с небольшим номинальным током. Как
правило, это 1-2-полюсные модели.
Литые. Отличаются литым корпусом. Включают 3-4 полюса. Применяются для мощного
оборудования.
-Номинальная отключающая способность – Данный параметр определяет назначение
автоматических выключателей, и разделяет их на 3 сферы:
4,5 кА. Предназначается для частного жилища с сопротивлением проводки не более 0,05 Ом, что
соответствует силе тока 500 ампер.
6 кА. Применяется в жилых домах и общедоступных местах с электроцепью сопротивлением 0,05
Ом и током до 4,5 кА.
10 кА. Используются для установок промышленного назначения.
В современной частной застройке на ввод устанавливаются автоматы на 6 кА, так как они более
надежны, чем уже устаревшие варианты на 4,5 кА.
-Номинальный рабочий ток – Всего существует 12 модификаций автоматов, отличающихся по
показателю номинального рабочего тока – 1А, 2А, 3А, 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А,
80А, 100А. Параметр отвечает за силу тока, при превышении которой сработает автомат.
Выбор выключателя по указанной характеристике производят с учетом мощности
электропроводки, допустимому току, который может выдержать проводка в нормальном режиме.
Если значение тока неизвестно, его определяют с помощью формул, используя данные сечения
провода, его материала и способа прокладки.
-Автоматы 1А, 2А, 3А применяют для защиты цепей с малыми токами. Они подойдут для
обеспечения электричеством небольшого количества приборов, например, лампы или люстры,
маломощного холодильника и других устройств, суммарная мощность которых не превышает
возможности автомата.
-Выключатель 3А эффективно эксплуатируется в промышленности, если осуществить его
трехфазное подключение по типу треугольника.
-Выключатели 6А, 10А, 16А допустимо использовать для обеспечения электричеством отдельных
электроцепей, небольших комнат или квартир.
Данные модели используются в промышленности, с их помощью снабжают питанием
электродвигатели, соленоиды, нагреватели, сварочные автоматы, подключенные отдельной
линией.
-Трех-, четырехполюсные автоматы 16А используют в качестве вводных при трехфазной схеме
питания. В производстве отдают предпочтение приборам с D-кривой.
-Автоматы 20А, 25А, 32А используют для защиты проводки современных квартир, они способны
обеспечить электричеством стиральные машины, обогреватели, электросушилки и прочую
технику с высокой мощностью. Модель 25А используют в качестве вводного автомата.
-Выключатели 40А, 50А, 63А относятся к классу приборов с высокой мощностью. Они
используются для обеспечения электричеством силового оборудование большой мощности в
быту, промышленности, гражданском строительстве.

Виды автоматов защиты, их назначение и принципы работы.

В настоящее время широко используются три вида автоматов защиты. Это автоматические
выключатели, устройства защитного отключения (УЗО) и дифференциальные автоматические
выключатели (дифавтоматы).

Автоматические выключатели используются для защиты проводников и потребителей тока от

повреждения вследствие перегрузки сети или КЗ. В основе работы автоматических выключателей
лежат биметаллическая пластина и электромагнитный расцепитель (отсечка).
Биметаллическая пластина нагревается при прохождении через нее электрического тока
изгибается при протекании тока выше допустимого значения и приводит в действие механизм
расцепления. Время срабатывания зависит от тока и занимает некоторое время. Предназначен
для защиты от перегрузки, когда номинал невысок, но мощность потребления превышена.
Электромагнитный расцепитель представляет собой электромагнит, который включается при
прохождении значения силы тока определенного порога. Срабатывает очень быстро, но только
при больших превышениях тока (в 2 и более раз). Предназначен для срабатывания при КЗ.
Также в автомате предполагается наличие ручного выключателя – на случай, когда подачу нужно
прервать произвольно, например, перед электромонтажными работами.
При размыкании цепи может возникнуть электрическая дуга, из-за чего контакты имеют особую
форму и находятся рядом с дугогасительной решеткой.
Автоматические выключатели имеют следующие типы:
-Тип А – Характеризуются максимальной чувствительностью. Так, при превышении номинала на
30%, отключение происходит уже через 0,05 сек. При этом если вдруг не сработал э/м-
расцепитель, то по прошествии 20 сек. подачу прервет тепловой элемент.
В силу низкого порога отключения модели данного класса применяются в электроцепи с точными
приборами, в работе которых недопустимы даже сверхкороткие перегрузки. В бытовых сетях они
не устанавливаются.
-Тип B – Автоматический выключатель класса B обрывает электроцепь по э/м-механизму при
достижении силы тока 200% от нормы. Период расщепления составляет 0,015 сек. При этом
биметаллическому элементу для отключения питания понадобится 4-5 сек.
Такие приборы защиты подходят для оснащения жилых площадей. Главное условие применения –
отсутствие повышения пускового тока электроприборов или его минимальное значение.
-Тип C – Наиболее приемлемый и часто применяемый вариант защитного устройства для бытовой
электросети. В сравнении с моделями класса А и В отличается лучшей стойкостью к перегрузкам.
Для срабатывания С-автомата по э/м-механизму защиты характеристики сети (кривая тока)
должны превысить номинал не менее чем в 5 раз. При этом период отключения по тепловому
элементу составляет 1,5 сек.
Устройства устанавливаются преимущественно на вводе в домашнюю сеть – для защиты всей
сети. В то же время модели В-типа монтируются только для защиты отдельной ветки.
-Тип D – Автоматы D-класса обесточивают сеть только, когда параметры сети превысят норму не
менее чем в 10 раз. При этом тепловой элемент защиты срабатывает за 0,4 сек.
По этой причине устройства не применяются для общей цепи в частном секторе. Однако они могут
быть установлены на отдельные ветки для подключения оборудования с большими пусковыми
токами, например, электродвигателя.
Также существуют типы K и Z. Это более стойкие к перегрузке варианты – применяемые в цехах и
на стройплощадках.
Изредка используются автоматы защиты с плавкими предохранителями. В качестве рабочего
элемента в них используются проводник из меди или сплава металлов в жаропрочном корпусе:
стеклянном, керамическом или пластиковом. В зависимости от назначения, пространство вокруг
плавкого элемента может быть заполнено кварцевым песком или окружено легкоиспаряющимся
веществом, предназначенным для гашения электрической дуги. При коротком замыкании или
перегрузке плавкий элемент плавится, размыкая цепь.
Такие автоматы срабатывают только один раз, после чего требуется замена предохранителя, но
срабатывают они со стопроцентной вероятностью, в отличии от автоматов с электромагнитными
или тепловыми расцепителями. Именно поэтому плавкие предохранителями используют для
защиты дорогостоящего оборудования. Не отказываются от применения этих защитных устройств
и в силовых цепях.

Устройства защитного отключения, оно же Устройство дифференциального тока (УДТ)

используются для защиты пользователей от ударов тока. В основе его работы лежит
дифференциальный трансформатор, который предназначен для обнаружения
дифференциального тока, то есть разности между током, входящим в цепь и выходящим из нее.
Если дифференциальный ток превысит значение отключающего дифференциального тока или
равен ему, произойдёт размыкание электрической цепи.
УДТ имеет следующие типы:
-Тип А – Рассчитан срабатывать не только при синусоидальной форме тока утечки, но и при
постоянном пульсирующем токе утечки путем либо внезапного его приложения, либо медленного
его нарастания.
-Тип АC – Рассчитан срабатывать только на переменнный ток утечки, путём либо внезапного
приложения, либо медленного его нарастания
-Тип B – Разработан для тяжелых случаев (например пробой цепей после силовых ключей в
преобразователях с высокими частотами преобразования). Работает как тип А и дополнительно
срабатывает:
-при дифференциальном синусоидальном переменном токе частоты до 1000 Гц;
-при дифференциальном синусоидальном переменном токе, наложенном на сглаженный
постоянный ток;
-при дифференциальном пульсирующем постоянном токе, наложенном на сглаженный
постоянный ток;
-при дифференциальном пульсирующем выпрямленном токе от двух или более фаз;
-при дифференциальном сглаженном постоянном токе, приложенном внезапно или постепенно
возрастающем, вне зависимости от полярности.
Для обеспечения селективности были разработаны специальные селективные варианты типов S и
G. Они имеют встроенную задержку на несколько десятков-сотен миллисекунд. При утечке
сначала сработает неселективное УЗО, а после – селективное.
Стоит иметь в виду, что в УДТ нет защиты от сверхтока, следовательно, ставить его нужно в паре с
автоматическим выключателем.
Также стоит иметь в виду, что УДТ не сработает, если человек оказался под напряжением, но тока
замыкания на землю при этом не возникло, например, при прикосновении одновременно к
линейному и нейтральному проводникам защищаемой цепи. Предусмотреть защиту от таких
прикосновений невозможно, так как нельзя отличить протекание тока через тело человека от
нормального протекания тока в нагрузке. В подобных случаях действенны только механические
защитные меры (изоляция, непроводящие кожухи и т. п.), а также отключение электроустановки
перед её обслуживанием.

Автоматические выключатели дифференциального тока (АВДТ), они же дивавтоматы –

комбинированный вариант, объединяющий в себе автоматический выключатель, защищающий
проводники, и УДТ для защиты людей. Они компактнее, но дороже, вдобавок они менее
надежные (из-за совмещения нескольких приборов в одном корпусе) и не имеют индикации, из-
за чего с ними сложнее искать неполадки.

Выбор автоматов защиты.

При выборе автомата для дома должны учитываться следующие параметры:
-Число полюсов. Должно соответствовать количеству фаз в сети и характеристикам
оборудования.
-Номинальный рабочий ток (1А, 2А, 3А, 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А, 80А, 100А. ).
Величина рассчитывается по суммарной мощности приборов.
-Номинальная отключающая способность (4,5кА, 6кА, 10кА). Мощность тока,
превышение которой выведет автомат из строя. Рассчитывается путем перемножения
показателей мощности и напряжения сети.
-Характеристика срабатывания (A, B, C или D). Чувствительность автомата. Определяется
особенностями сети и электроприборов.
Рабочий ток автомата должен, прежде всего, соответствовать реальным параметрам
электропроводки – сечению и материалу жил, способу их укладки. Его номинал должен
быть меньше действительного тока проводника.
Минимально допустимые сечения проводников, которые можно подключать к
автоматам, выглядят так.

Номинальный рабочий ток Минимальное допустимое Минимальное доустимое

автомата сечение при прокладке в сечение при прокладке в
открытую одной жилы закрытую (трехжильный)
1А Любой Любой
2А Любой Любой
3А Любой Любой
6А Любой Любой
10А Любой Любой
16А 1 мм^2 2 мм^2
20А 1,5 мм^2 2,5 мм^2
25А 2 мм^2 4 мм^2
32А 3 мм^2 6 мм^2
40А 4 мм^2 8 мм^2
50А 8 мм^2 16 мм^2
63А 10 мм^2 16 мм^2
