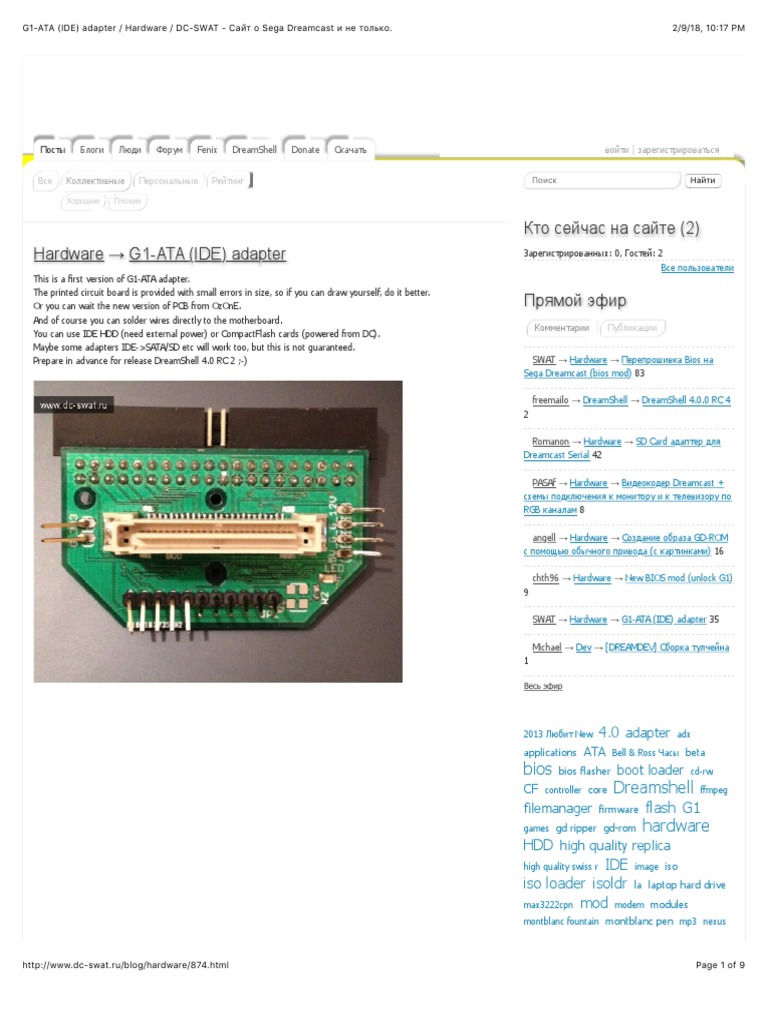

This is a first version of G1-ATA adapter.
The printed circuit board is provided with small errors in size, so if you can draw yourself, do it better.
Or you can wait the new version of PCB from OzOnE. Прямой эфир
And of course you can solder wires directly to the motherboard.
Комментарии Публикации
You can use IDE HDD (need external power) or CompactFlash cards (powered from DC).
Maybe some adapters IDE->SATA/SD etc will work too, but this is not guaranteed.
Prepare in advance for release DreamShell 4.0 RC 2 ;-) SWAT → Hardware → Перепрошивка Bios на
Sega Dreamcast (bios mod) 83

freemailo → DreamShell → DreamShell 4.0.0 RC 4

2

Romanon → Hardware → SD Card адаптер для

Dreamcast Serial 42

PASAf → Hardware → Видеокодер Dreamcast +

схемы подключения к монитору и к телевизору по
RGB каналам 8

angell → Hardware → Создание образа GD-ROM

с помощью обычного привода (с картинками) 16

chth96 → Hardware → New BIOS mod (unlock G1)

9

SWAT → Hardware → G1-ATA (IDE) adapter 35

Michael → Dev → [DREAMDEV] Сборка тулчейна

1

Весь эфир

2013 Любит New 4.0 adapter adx

applications ATA Bell & Ross Часы beta

bios bios flasher boot loader cd-rw

CF controller core Dreamshell ffmpeg

filemanager firmware flash G1
games gd ripper gd-rom hardware
HDD high quality replica
high quality swiss r IDE image iso

iso loader isoldr la laptop hard drive

max3222cpn mod modem modules
montblanc fountain montblanc pen mp3 nexus

http://www.dc-swat.ru/blog/hardware/874.html Page 1 of 9
G1-ATA (IDE) adapter / Hardware / DC-SWAT - Сайт о Sega Dreamcast и не только. 2/9/18, 10)17 PM

os pandora outlet shops php 5.4 power RC

region changer rom sd sdiso serial
speedtest SPI swiss replica watche unreleased
vmu wedding dress lace бесплатные
видеокодер графика для звук сайт
скачать схемa схема телефона
часть вторая

Блоги
Топ

Hardware 2.26

DreamShell 2.26

Software 0.00

Fenix engine 0.00

Games 0.00

Dev 0.00

О сайте 0.00

Все блоги

Реклама

Stand out with a website

When you’re ready to
Pins on motherboard share your big idea,
create a beautiful
website with
Squarespace.

IDE/ATA... DC G1 port...
1. /RESET A2
2. GND A8

http://www.dc-swat.ru/blog/hardware/874.html Page 2 of 9
G1-ATA (IDE) adapter / Hardware / DC-SWAT - Сайт о Sega Dreamcast и не только. 2/9/18, 10)17 PM

3. DD7 A4
4. DD8 A5
5. DD6 B4
6. DD9 B5
7. DD5 A6
8. DD10 A7
9. DD4 B6
10. DD11 B7
11. DD3 A9
12. DD12 A10
13. DD2 B9
14. DD13 B10
15. DD1 A11
16. DD14 A12
17. DD0 B11 Get a credit
18. DD15 B12
19. GND B8 decision
20. Key (NC) in seconds.
21. DMARQ A14
22. GND A13
Apply Now
23. /WR B14
24. GND B13
Subject to credit approval.
25. /RD A15 See terms. Interest will be
26. GND A18 charged to your account
27. IORDY B15 from the transaction
28. CSEL (NC) posting date (which is
usually within a few days
29. /DMACK A16
of the purchase date) if the
30. GND B18 purchase balance is not
31. INTRQ B16 paid in full within 6 months.
32. /IOCS16 (NC)
33. DA1 B17
34. /PDIAG (NC)
35. DA0 A19
36. DA2 B19
37. /CS0 A20
38. /CS1 B20
39. /DASP (/ACTIVE LED)
40. GND A21/B21

DC G1 port POWER...

A1/B1 = 3V3
A3/B3 = 5V
A25/B25 = 12V

A24,B24 = P.GND (Power Ground)

A8,B8,A13,B13,A18,B18,A21,B21 = GND

DC G1 port CDDA pins...

A17 = CD_EMPH (Emphasis)

A22 = CD_BCK (Bit Clock)
A23 = CD_SD (Serial Data)

B22 = CD_LRCK (Left / Right Clock)

B23 = CDDA_CLK (33.8688MHz master clock INTO AICA!)

Alternative pinout

http://www.dc-swat.ru/blog/hardware/874.html Page 3 of 9
G1-ATA (IDE) adapter / Hardware / DC-SWAT - Сайт о Sega Dreamcast и не только. 2/9/18, 10)17 PM

Schematic

PCB v1.0

http://www.dc-swat.ru/blog/hardware/874.html Page 4 of 9
G1-ATA (IDE) adapter / Hardware / DC-SWAT - Сайт о Sega Dreamcast и не только. 2/9/18, 10)17 PM

Usage

ATA, IDE, HDD, CF, G1, adapter, mod, hardware

+1 SWAT 18 апреля 2014, 19:00

Комментарии (35)
rss свернуть / развернуть

TeX 29 мая 2014, 00:57 # 0

Куда ставить кварц, если я буду юзать всё это дело без GD ROM, только с биос модом?
свернуть ветку

SWAT 29 мая 2014, 09:41 # ↑ 0

DC_CDDA_CLK на схемах.
Нужен активный кристалл, а не просто пассивный кварц.
свернуть ветку

TeX 08 июня 2014, 02:17 # ↑ 0

Спасибо. Ну вот еще вопрос, я подпаял вместо HDD CD ROM от ПК, старый сидюшный, дрим заходит в

http://www.dc-swat.ru/blog/hardware/874.html Page 5 of 9
G1-ATA (IDE) adapter / Hardware / DC-SWAT - Сайт о Sega Dreamcast и не только. 2/9/18, 10)17 PM

биос и показывает 729.16 мегабайт, но треков 0. Походу не видит его. Можно как нибудь поставить
туда этот дисковод со старой платой GD рома или без неё?
свернуть ветку

SWAT 08 июня 2014, 08:58 # ↑ 0

Во первых, оригинальный биос не поддерживает ничего, кроме родного GD-ROM.
Во вторых, DreamShell не поддерживает оптические привода, так как у них ATAPI интерфейс, а
поддерживается только ATA в данный момент.

Старую плату GD-ROM (без механики в том числе) можно использовать для CDDA clock.
свернуть ветку

TeX 08 июня 2014, 11:17 # ↑ 0

Спасибо, понятно))

fant29rus 25 июля 2014, 12:33 # 0

Здравствуйте! Скажите пожалуйста, что дает сие чудо, нужна ли перепрошивка дрима для ее использования, и
можно ли ее где нибудь купить?
свернуть ветку

SWAT 27 июля 2014, 08:06 # ↑ 0

Подключение IDE устройств напрямую к Dreamcast, запуск игр с них или другие функции которые доступны
в DreamShell.
Пока на сколько я знаю, никто не продает подобные переходники. Но его можно сделать самому, даже
просто припаять провода к мат. плате без переходника как такового.
свернуть ветку

SWAT 27 июля 2014, 08:08 # ↑ 0

Прошивать Dreamcast совсем не обязательно, можно делать первоначальную загрузку с диска, если
есть рабочий привод. Привод может работать одновременно с IDE устройствами.
свернуть ветку

fant29rus 28 июля 2014, 09:21 # ↑ 0

Спасибо за пояснения)))

ELEKTROGOD 31 июля 2014, 19:58 # 0

Блин, эпически круто!!!
У меня тока несколько вопросов.
На скока нужен кварц и в каком положении должен быть хард слейв или мастер?
И вот что непонятно(хотя просто интересно) почему на плате на фотках нет кварца а тока площадки для него?
О_о
свернуть ветку

SWAT 31 июля 2014, 20:09 # ↑ 0

33.8688 MHz активный кристалл, а не просто кварц.

На плате его нету, так как сверху подключался родной GD-ROM, в этом случае сигнал берется с него и нет
необходимости его туда паять.
HDD должен быть Slave, так как оригинальный привод Master.
свернуть ветку

ELEKTROGOD 01 августа 2014, 11:16 # ↑ 0

агаааааа понятненько, про активный кварц я из коментов уже понял, значица его можно и не ставить
еслих и так будет подключен GD-ROM?
А в случаи еслих его нет то нужен будет кварц и биос-чип с запускатором дримшила тогда получается
можно будет и во все избавится от GD-ROM я правильно понимаю?)))
Вообщем тем немение спасибо за ответы, какнеть доделаю и это в свой дрим который от количество
внутриних модов и так уже еле закрывается.)))

Еще чисто интересно в будущем будетли возможность подключения CD и DVD-ROM?)))

свернуть ветку

SWAT 01 августа 2014, 19:11 # ↑ 0

http://www.dc-swat.ru/blog/hardware/874.html Page 6 of 9
G1-ATA (IDE) adapter / Hardware / DC-SWAT - Сайт о Sega Dreamcast и не только. 2/9/18, 10)17 PM

Все верно.
Смысла в оптических проводах не вижу абсолютно никакого. Сделать это реально, но не уверен
что я за это возьмусь.
свернуть ветку

ELEKTROGOD 01 августа 2014, 23:22 # ↑ 0

понятненько ну не че с тех пор как я познакомился с дримшилом четвертым и SD
адаптером прошло гдето года два или три еще пару лет потерплю помница ктота заевлял
что все выше четвертого дримшила не будет ан нет ;)

Mapaxa 28 октября 2014, 01:21 # 0

Давно слежу за твоей деятельностью, рад, что кому-то эта приставка еще настолько интересна.
Давно ждал, когда удастся прикрутить винт к приставке. Вот даже зарегистрировался наконец тут дабы выразить
восхищение. Молодец!
Вопрос появился. Будет ли работать эта конструкция с переходником SATA-IDE (при наличии дополнительного
питания откуда-нибудь)?
свернуть ветку

Mapaxa 28 октября 2014, 01:43 # ↑ 0

а все, наконец увидел строчку про адапетры)

свернуть ветку

SWAT 28 октября 2014, 09:17 # ↑ 0

Спасибо за отзыв!
На форуме можно найти проверенные SATA адаптеры, но я бы рекомендовал все же нативный IDE, он
будет работать быстрее, все эти SATA->IDE адаптеры теряют в скорости примерно на 15-20%, это в
принципе не мешает играть, но все же не приятно :)

комментарий был удален

johnmcenroy 28 октября 2014, 11:38 # 0

Здравствуйте SWAT
Спасибо огромное Вам за все что Вы сделали для мира Dreamcast.
Кажется что благодаря Вашим усовершенствованиям Sega вновь начнет
делать приставки.
Хотел спросить насчет адаптера G1-ATA. Скажите есть ли возможность заказать
его у Вас?

С уважением.
Илья
свернуть ветку

SWAT 29 октября 2014, 08:49 # ↑ 0

Спасибо за отзыв!
К сожалению я не занимаюсь продажей чего-либо.

tea 07 ноября 2014, 17:58 # 0

Привет, вы можете сказать наименование разъёма подходящего для G1, чтобы я смог купить его в магазине?
свернуть ветку

tea 07 ноября 2014, 18:14 # ↑ 0

и можете ещё сказать по какому принципу надо подключать чип с активным кристаллом к этой схеме, я с
ними ни разу не связывался
свернуть ветку

SWAT 08 ноября 2014, 14:50 # ↑ 0

Такой разъем в магазине не купить. Советую просто использовать плату от родного привода, которая
решит все ваши вопросы.
свернуть ветку

tea 09 ноября 2014, 18:10 # ↑ 0

спасибо за ответ, а чёрный пластиковый модуль с механикой и линзой можно смело убирать, я

http://www.dc-swat.ru/blog/hardware/874.html Page 7 of 9
G1-ATA (IDE) adapter / Hardware / DC-SWAT - Сайт о Sega Dreamcast и не только. 2/9/18, 10)17 PM

правильно понимаю?
свернуть ветку

SWAT 10 ноября 2014, 08:53 # ↑ 0

Да, нужна только плата.
свернуть ветку

SWAT 10 ноября 2014, 08:55 # ↑ 0

При условии конечно если есть BIOS mod, а если его нет, то для первоначальной
загрузки нужен привод с диском как не крути.

djsergius 09 февраля 2015, 08:48 # 0

Много уважаемый CWAT повторюсь немного в вопросах, хочу уточнить пару моментов.1)Если я правельно понял
сей мод работает с уществующей на данный момент версией DreamShell? 2)Плату «G1-ATA (IDE) adapter» можно
спроектировать и распоять на односторонней плате, если конечно нет нужды подключать одновременно HDD и
плату GD-ROM? 3)В колонке распиновки слева указанны контакты HDD а справа GD-ROM? 4)Простите остальное
под калонкой распиновки я так и не понял
DC G1 port POWER…

A1/B1 = 3V3
A3/B3 = 5V
A25/B25 = 12V

A24,B24 = P.GND (Power Ground) Не понятно что куда?

A8,B8,A13,B13,A18,B18,A21,B21 = GND обязательно землить их все?

DC G1 port CDDA pins… что такое CDDA?

A17 = CD_EMPH (Emphasis)Не понятно что куда?

A22 = CD_BCK (Bit Clock)Не понятно что куда?
A23 = CD_SD (Serial Data)Не понятно что куда?

B22 = CD_LRCK (Left / Right Clock)Не понятно что куда?

B23 = CDDA_CLK (33.8688MHz master clock INTO AICA!) Поясните эту надпись

Что уточняет схемотехника? куда установить активный кристалл 33.8688MHz на какие контакты и каккой у него
код? Простите меня возможно мои вопросы слишком наивны.Я не часто сталкиваюсь с цифрой техникой чаще с
аналоговой.
PS.Надеюсь вы поможете и дадите мне своими ответами возможность пользоватся вашей разработкай.С
УВАЖЕНИЕМ!!!
свернуть ветку

SWAT 09 февраля 2015, 09:06 # ↑ 0

1) Последние 2 версии его поддерживают.
2) Можно хоть как, можно даже просто проводами припаять разъем IDE к материнской плате привода, в
схеме нет никакого обвеса.
3) Ну да, там же подписано.
4)

Питание для HDD нужно цеплять отдельно, дабы не грузить сильно БД дрима. Поэтому пропусти контакты с
питанием. Питание для CF карты можно подключить и к дриму.
GND обязательно.
CDDA это аудио поток с дорожек CD, в некоторых играх используется CDDA треки для музыки. Кроме
привода, их подключать некуда. Если привод планируется полностью убрать, то необходим активный
кристалл 33.8688MHz на B23, просто кварц не подойдет, конкретного кода подсказать не смогу. Он нужен
для тактирования аудио сопроцессора. Проще оставить привод или хотябы голую мат. плату от него
(механика с головой не обязательна). Но опять же, если хочется без привода, нужен BIOS mod, иначе
загрузиться будет не с чего, оригинальный биос не поддерживает HDD.
свернуть ветку

SWAT 09 февраля 2015, 09:08 # ↑ 0

БД -> БП.

http://www.dc-swat.ru/blog/hardware/874.html Page 8 of 9
G1-ATA (IDE) adapter / Hardware / DC-SWAT - Сайт о Sega Dreamcast и не только. 2/9/18, 10)17 PM

А вообще на форуме лучше пишите, там уже и информации полно и подсказать могу не только я.
свернуть ветку

djsergius 09 февраля 2015, 13:15 # ↑ 0

что такое Cf карта?
свернуть ветку

djsergius 09 февраля 2015, 13:19 # ↑ 0

Спасибо Огромное

SWAT 09 февраля 2015, 14:21 # ↑ 0

ru.wikipedia.org/wiki/CompactFlash

iSage 21 февраля 2015, 20:54 # 0

А что за extension mode на последней схеме и зачем он нужен?
свернуть ветку

SWAT 24 февраля 2015, 19:34 # ↑ 0

Одновременная работа IDE устройства и GD привода.

Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.

Powered by LiveStreet
© DC-SWAT 2003 - 2018

http://www.dc-swat.ru/blog/hardware/874.html Page 9 of 9
