Споттер своими руками.

Сделать споттер своими руками – не такая уж сложная задача, если иметь руки и совсем немного
знаний электрики. И так приступим .

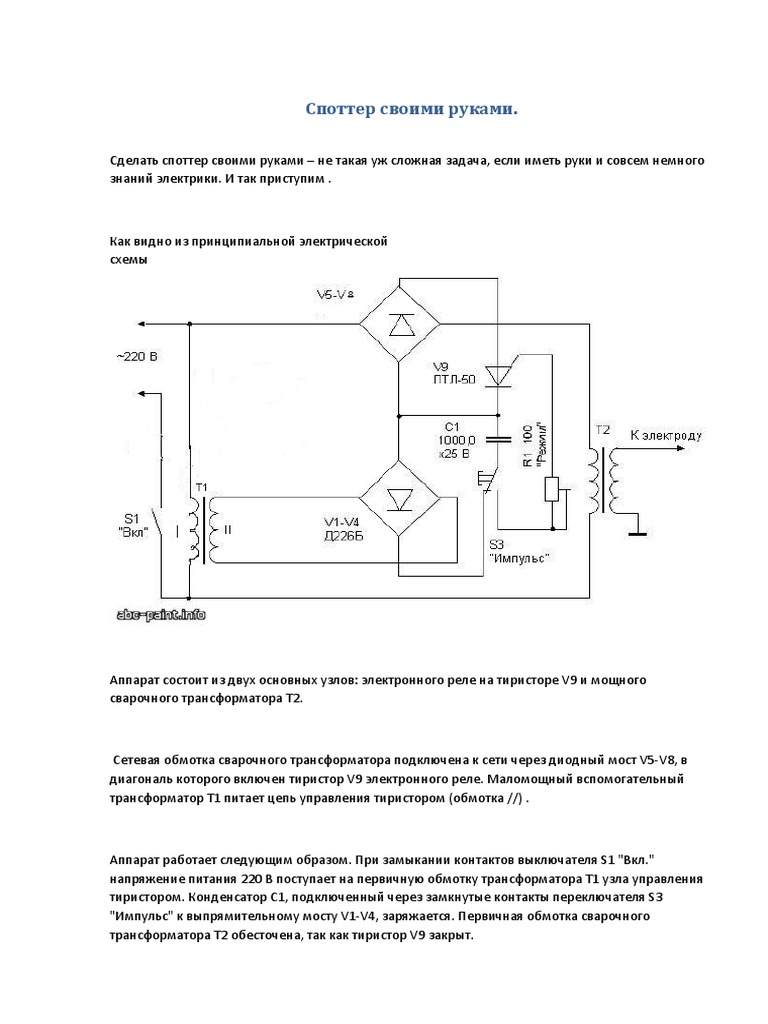

Как видно из принципиальной электрической

схемы

Аппарат состоит из двух основных узлов: электронного реле на тиристоре V9 и мощного

сварочного трансформатора Т2.

Сетевая обмотка сварочного трансформатора подключена к сети через диодный мост V5-V8, в
диагональ которого включен тиристор V9 электронного реле. Маломощный вспомогательный
трансформатор Т1 питает цепь управления тиристором (обмотка //) .

Аппарат работает следующим образом. При замыкании контактов выключателя S1 "Вкл."

напряжение питания 220 В поступает на первичную обмотку трансформатора Т1 узла управления
тиристором. Конденсатор С1, подключенный через замкнутые контакты переключателя S3
"Импульс" к выпрямительному мосту V1-V4, заряжается. Первичная обмотка сварочного
трансформатора Т2 обесточена, так как тиристор V9 закрыт.
При нажатии на кнопку переключателя S3 заряженный конденсатор С1 подключается к
управляющему электроду тиристора V9 через переменный резистор R1. Разрядный ток
конденсатора открывает тиристор, и напряжение сети поступает на первичную обмотку
сварочного трансформатора Т2. В вторичной обмотке трансформатора возникает мощный
импульс тока. Длительность импульса тока зависит от параметров времязадающей цепи R1C1.
При номиналах элементов этой цели, указанных на схеме, максимальная длительность импульса
tи (без учета внутреннего сопротивления тиристора) примерно равна 0,1 с. За это время ток во
вторичной обмотке может достигать 350…….500 А.

Возврат устройства в исходное состояние происходит автоматически по окончании разряда

конденсатора С1. Оптимальный режим сварки (а это именно режим контактной сварки)
устанавливают подстроечным резистором R1 "Режим".

Тиристор ПТЛ-50 не всегда можно найти , подойдет любой тиристор рассчитанный на напряжение
220 вольт и силу тока 50А, те же самые требования к диодному мосту V5-V8/

Трансформатор Т1 может быть любым, обеспечивающим на вторичных обмотках

напряжения 12 В (для заряда конденсатора С1) . В данной конструкции был применен блок
питания на 12вольт купленный на барахолке за 10гр (1.5$)

Силовой трансформатор изготавливался самостоятельно, поэтому уделим ему особое внимание .

Магнитопровод этого трансформатора набирают из пластин Ш40, толщина набора 100 мм.
Первичная обмотка содержит 200 витков провода 2,5кв.мм. Вторичная обмотка этого
трансформатора состоит из 7 витков изолированного провода или шины сечением не менее
50кв.мм). Такого же сечения изготовляют "заземляющий" соединительный проводник вторичной
обмотки. Его длину не следует выбирать большей 2...2,5 м.

Я взял готовый магнитопровод от трансформатора , но учтите , что площадь

магнитопровода , должна быть 40 кв.см . Как просчитать площадь магнитопровода -

а х b = площадь магнитопровода, будьте внимательны, все размеры в сантиметрах, и

далее мотаем провод, как описано выше.

При изготовлении трансформаторов необходимо иметь в виду, что от качества изоляции их

обмоток зависит безопасность работающего с аппаратом. Поэтому поверх первичных (сетевых)
обмоток трансформаторов следует наложить не менее 4-6 слоев лакоткани или бумаги,
пропитанной парафином.
Конструктивно аппарат состоит из двух частей: силового блока и сварочного пистолета, которые
соединяются между собой гибким кабелем сечением не менее 50 кв.мм с помощью силового
быстрого разъема. Хотя харьковский завод делает обычные резьбовые соединения , и на
качество работы это не влияет . Делайте как Вам удобней или проще.

Кожух силового блока я сделал из уголка 25мм, и обшил стальным листом 0.8мм

Конструкция силового блока изображена на фото , но полет фантазии не запрещается

Устройство сварочного пистолета показано на фото

За основу взят пистолет от сварочного полуавтомата , в который вмонтирована латунная ось с

наружной резьбой М10 , для крепления к рихтовочным приспособлениям (обратный молоток или
инопуллер), и уже к ней крепиться сварочный кабель сечением не менее 50 кв.мм . На другом
конце кабеля силовой разъем для крепления к аппарату .
 Кабель для крепления массы так же имеет быстрый разъем , а на другом конце либо
контакт типа «крокодил» , либо привариваемый контакт

Замечу, что не следует увлекаться с экспериментами по длине кабеля , оптимально 1.5

метра для массы, и 2.5 для рабочего кабеля. Увеличение длины влечет за собой ухудшение
приваривания .

Правильно собранный аппарат начинает работать сразу, без какого-либо налаживания.

 Далее прилагаю чертеж, для изготовления рихтовочных
клещей, которые наши зарубежные коллеги называют инопуллер
Два текстолитовых изолятора

Подвижный механизм изготавливают из латуни

И конструкция самих клещей изготавливается из квадратной трубы 20х20 и 20х40
 Упорная шайба делается толщиной 4мм , и после приваривания к ней двух шпилек
М10х150 с обратной стороны приклеивают резиновую прокладку , я покупал микропору у
обувщиков .
 Про изготовление обратного молотка я думаю писать излишне , каждый делает его под
себя. Остается пожелать Вам успехов, что непонятно спрашивайте . Все вопросы принимаются на
сайте в разделе administrator.
