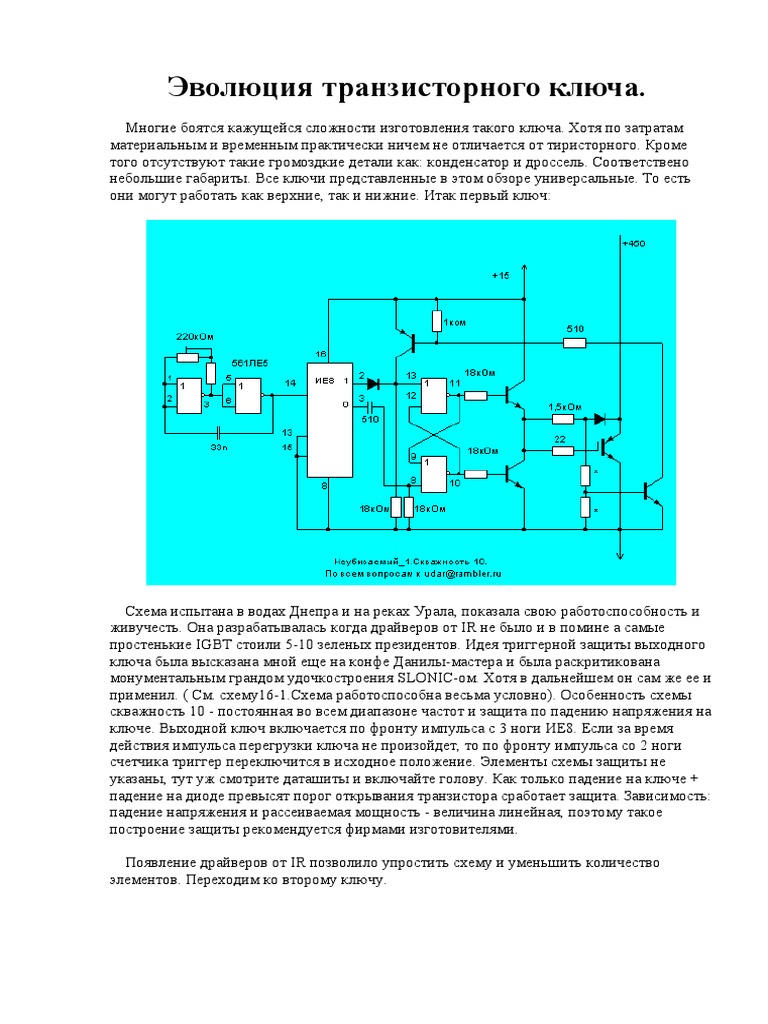

Эволюция транзисторного ключа.


    Многие боятся кажущейся сложности изготовления такого ключа. Хотя по затратам
материальным и временным практически ничем не отличается от тиристорного. Кроме
того отсутствуют такие громоздкие детали как: конденсатор и дроссель. Соответствено
небольшие габариты. Все ключи представленные в этом обзоре универсальные. То есть
они могут работать как верхние, так и нижние. Итак первый ключ:

    Схема испытана в водах Днепра и на реках Урала, показала свою работоспособность и
живучесть. Она разрабатывалась когда драйверов от IR не было и в помине а самые
простенькие IGBT стоили 5-10 зеленых президентов. Идея триггерной защиты выходного
ключа была высказана мной еще на конфе Данилы-мастера и была раскритикована
монументальным грандом удочкостроения SLONIC-ом. Хотя в дальнейшем он сам же ее и
применил. ( См. схему16-1.Схема работоспособна весьма условно). Особенность схемы
скважность 10 - постоянная во всем диапазоне частот и защита по падению напряжения на
ключе. Выходной ключ включается по фронту импульса с 3 ноги ИЕ8. Если за время
действия импульса перегрузки ключа не произойдет, то по фронту импульса со 2 ноги
счетчика триггер переключится в исходное положение. Элементы схемы защиты не
указаны, тут уж смотрите даташиты и включайте голову. Как только падение на ключе +
падение на диоде превысят порог открывания транзистора сработает защита. Зависимость:
падение напряжения и рассеиваемая мощность - величина линейная, поэтому такое
построение защиты рекомендуется фирмами изготовителями.

    Появление драйверов от IR позволило упростить схему и уменьшить количество

элементов. Переходим ко второму ключу.


    Как видно все, что было собрано на триггере и транзисторах запихнуто в маленький 8-
ножный корпус. В этой схеме работают драйверы верхнего IR2127,IR2125 и нижнего
IR2121 плеча. Никаких особенностей эта схема не имеет. Испытано как на столе, так и на
воде. Статус неубиваемости полностью подтвержден. Данная схема - фрагмент схемы
электроудочки. Обратите внимание на величину накопительной емкости - 220 мкФ.
Величина емкости выбрана на основе моделей и расчетов BBL, которые полностью
подтвердились на практике. Огромное ему спасибо за построение компьютерной модели и
теоретическую проработку моего первого ключа. Эта величина очень влияет на мощность
рассеиваемую на транзисторах преобразователя. Все эти загадочные взрывы транзисторов
на воде, а также спонтанное открывание ими крышек находят свое обьяснение. Не
вдаваясь в расчеты и математику скажу что как и увеличение, так и уменьшение
накопительной емкости ведут к увеличению рассеиваемой мощности на транзисторах
преобразователя. К дросселю перед ключем у меня тоже было легкомысленное
отношение. Сейчас могу сказать что он нужен, причем обязательно. Но мотать его нужно
не на замкнутом ферритовом кольце. Лучше на МП-140, броневике, распиленном кольце,
стержне или вообще без сердечника. Изготовление этой схемы, а также нюансы лова со
скважностью 10 заставило задуматься о еще большем уменьшении габаритов ключа и
изменении его параметров. При скважности 10 обязательно нужно уменьшать выходное
напряжение. Лучше всего его регулировать с шагом 50 вольт в пределах 200-400 вольт.

    Тут то и пришел на помощь старый добрый трудяга таймер NE555 (КР1006ВИ1).


    Читая очередной номер журнала Радио - наткнулся на утверждение, что выходной ток
таймера составляет 200 мА. Начал копать даташиты. Посмотрел что у него внутри :) и
между ног. И вот что получилось: Здесь уже регулируется и длительность импульса 0,5-2
мсек , и частота 10-100 Гц. Также отлично срабатывает защита, что защищает выходной
ключ. Некоторые экземпляры таймеров не до конца разряжают гейтовую емкость затвора,
что приводит к задержке закрывания транзистора и его перегреву. Поэтому между
таймером и транзистором желательно поставить драйвер. Но схема полностью
работоспособна и испробована.

    Дальнейшие размышления а также модельки BBL заставили обратить внимание на

великолепную микросхему UC3842(43). Ее кстати можно использовать вместо дорогих
IR-овских драйверов.
    К сожалению эта микросхема имеет только потактовый ШИМ. Что не позволяет на ней
собрать ключ с абсолютно любой формой импульса. Приведенная здесь схема навеяна
моделями BBL, а также количеством выпитого пива. RC цепочкой по 4 ноге регулируется
частота. Длительность импульса регулируется посредством изменения времени зарядки
конденсатора по 3 ноге. Через диоды в обход конденсатора отрабатывается перегрузка по
току и КЗ. Схема лежит на столе и работает, поэтому номиналов не привожу. На основе
этой схемы можно построить автоматический ключ с самонастраивающимися
параметрами. А именно длительностью импульса в зависимости от состояния воды или
глубины. Сейчас разрабатывается чопперный ключ. Частота около 100 кГц. Это позволит
уменьшить габариты, увеличить КПД, плавно регулировать уровень от нуля до максимума
и самое главное получить абсолютно любую форму выходного сигнала. Хочу
поблагодарить также Владимира, внесшего свой вклад в глобальное потепление мирового
климата и нанесшего непоправимый урон фирме IR. Чьими стараниями были испытаны
мои ключи в железе на столе и на воде. В качестве эквивалента нагрузки был применен
железный лом.
