Техническое описание - 1. КТП 6/0,4 кВ углеприем

1. Описание блочно-модульного здания

1.1 Конструктивное исполнение блочно-модульного здания.
В конструктивном отношении блочно – модульное здание (БМЗ) выполняется в виде
стальной силовой рамы основания и стального каркаса, устанавливаемого на раму основания блок –
бокса. Данная конструкция обеспечивает устойчивость здания в продольном и поперечном
направлении, прочность и устойчивость к воздействиям статических и динамических нагрузок,
возникающих в процессе транспортирования и погрузочно-разгрузочных работ.
Несущие конструкции БМЗ рассчитаны на транспортные нагрузки и имеют устройства для
строповки при погрузочно-разгрузочных и монтажных работах.
Строительные конструкции здания обеспечивают:
− необходимую технологичность при сборке, транспортировании, монтаже и
эксплуатации;
− минимальную массу строительных конструкций на основе применения новых
эффективных материалов;
− максимальную надежность и эстетичность строительных конструкций.
Основным несущим элементом конструкции является каркас, сваренный дуговой или
полуавтоматической сваркой, из продольных и поперечных профильных труб.
Основание блок бокса изготовлено из стального швеллера и закрыто снизу стальным листом.
Пол выполнен рифленым стальным листом и утеплен минеральной ватой.
Ввод и вывод кабельной продукции осуществляется через основание БМЗ.
Каркас и потолок блок бокса обшит панелями типа «сэндвич» с базальтовым наполнителем.
Все стыки ограждающих конструкций здания герметичны с целью обеспечения общей целостности
здания и предотвращения проникновения атмосферных осадков. Фасонные элементы блок бокса
изготовлены из оцинкованного листа, окрашены порошковым покрытием.
Все металлические элементы покрываются антикоррозийным покрытием.
Ворота, двери подстанции изготовлены из оцинкованной стали толщиной 2 мм, с
применением в качестве крепежа сталь-алюминевой заклепки, без применения электродуговой
сварки, окрашены порошковым покрытием.
В КТП предусмотрена естественная вентиляция воздуха путем выполнения вентиляционных
жалюзи в дверях отсека трансформатора. Жалюзи выполнены лабиринтного типа, исключающие
попадание дождя и снега в корпус. Для регулировки потока воздуха в БМЗ в зимнее время с
внутренней стороны приточных вентиляционных жалюзи предусматриваются заглушки.
Двери и ворота оснащаются скрытыми петлями антивандального исполнения и
устройствами фиксации в открытом положении.
Двери оборудованы ручками и имеют самозапирающиеся замки, открываемые без ключа с
внутренней стороны.
На дверях и воротах устанавливаются опознавательные и информационные таблички.
По периметру блочно-модульных зданий выполнен заземляющий контур из стальной
полосы.
Все соединения полос контура заземления выполнены внахлест (не менее ширины полосы)..
Контур внутреннего заземления окрашен по всей длине одинаковыми чередующимися полосами
(от 50 до 100 мм) зеленого и желтого цветов.
От внутреннего контура заземления выходят два (четыре) вывода на внешнюю сторону
блока для присоединения к внешнему заземляющему устройству. Все вывода заземляющего
проводника наружу отмечены знаком заземления.
Все металлические не токоведущие части электроустановок, которые могут оказаться под
напряжением, вследствие нарушения изоляции, надежно заземлены.
Блочно модульное здание КТП разделено на отсеки:
− отсек распределительного устройства высокого напряжения РУВН;
− отсек распределительного устройства низкого напряжения РУНН;
− отсек силового трансформатора.
В трансформаторном отсеке обеспечивается возможность выкатить (вкатить)
трансформатор, укомплектованный транспортировочными колёсами, по направляющим из
швеллера (полозья).
Размещение оборудования обеспечивает удобство и безопасность их эксплуатации,
возможность проведения ремонтных работ. Ширина коридоров обслуживания и расположение
оборудования внутри БМЗ в соответствии с нормами ПУЭ.
 Кровля выполнена двухскатная.
Цветовые решения согласовываются с Заказчиком.
Климатическое исполнение блок-модуля обеспечивает эксплуатацию оборудования при
параметрах окружающей среды, соответствующей климатическому подрайону площадки
строительства.

Условия эксплуатации
КТПН предназначены для работы в следующих условиях окружающей среды:
- температура окружающего воздуха от минус 60С до плюс 40С;
- относительная влажность до 80%;
- высота над уровнем моря не более 1000м.

Основные технические параметры

Вид климатического исполнения по ГОСТ 15150 - УХЛ1;
Степень защиты оболочки по ГОСТ 14254 - IP44;
Период эксплуатации - не менее 30 лет;
Блоки поставляются в собранном виде с установленным в них оборудованием.

В КТП предусмотрены:
− система освещения;
− система отопления;
− система пожарной сигнализации;
− система охранной сигнализации.

Питание всех внутренних потребителей БМЗ осуществляется от щита собственных нужд

(ЩСН). Устройство щита собственных нужд состоит из низковольтного шкафа навесного
исполнения одностороннего обслуживания.
Групповая сеть щита обеспечивает питание:
− рабочего, аварийного, наружного и ремонтного освещения;
− электрообогрева;
− пожарно-охранной сигнализации.

В КТП оборудованы следующие системы электрического освещения:

− рабочее освещение;
− эвакуационное освещение (аварийное);
 − ремонтное освещение;
− наружное освещение.
Рабочее освещение выполнено на светодиодных светильниках промышленного образца.
При исчезновении основного питания светильники аварийного освещения переключаются
на питание от встроенной в светильник аккумуляторной батареи (рассчитанной на время работы
светильника не менее 1 часа). На светильниках аварийного освещение нанесен отличительный знак
в виде буквы «А» красного цвета.
Наружное освещение выполнено светильниками степенью защиты IP54, расположены над
каждой входной дверью и воротами. Управление наружным освещением производится с помощью
выключателей расположенных на наружных стенах у входов в БМЗ.
Питание рабочего и наружного освещения – 220 В переменного тока.
Ремонтное освещение выполнено через понижающие трансформаторы.
В качестве нагревательных приборов служат конвекционные нагреватели. Система
отопления обеспечивает температуру в помещениях КТП не ниже плюс 5°С (с возможностью
повышения до плюс 20°С в режиме обслуживания и проведения ремонтных работ).
Отопление работает как в ручном, так и в автоматическом режиме. Предусмотрено
отключение отопительного оборудования при пожаре.

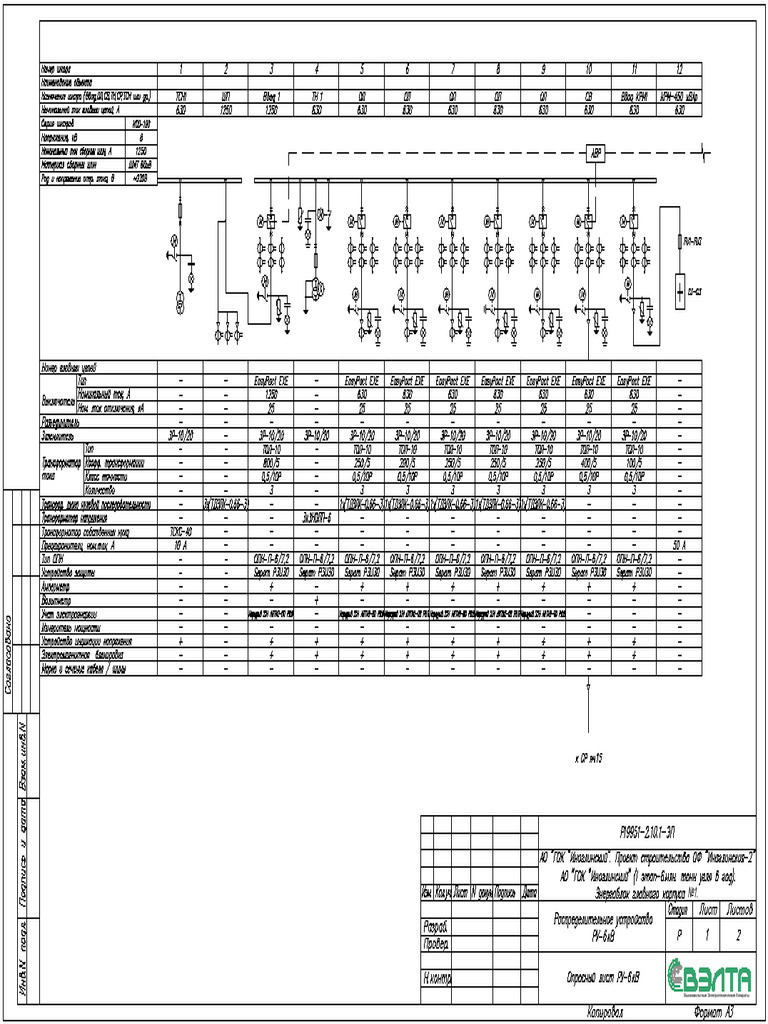

2. Распределительное устройство РУ-6кВ

Распределительное устройство высокого напряжения (РУВН-6 кВ) выполнено в виде

комплектных распределительных устройств серии КРУ-ВЭ.
Корпус КРУ ячейки представляет собой металлоконструкцию, изготовленную из
оцинкованной стали толщиной 2 мм методом холодной штамповки. Все соединения несущих
элементов конструкции выполнены на стальных вытяжных заклепках. Наружные элементы
конструкции – двери, боковые панели – окрашены порошковой краской.
Для обеспечения безопасности обслуживающего персонала КРУ ячейка разделена на отсеки
с возможностью локализации внутренних повреждений:
− отсек сборных шин;
− релейный отсек;
− отсек выкатного элемента, отсек присоединений (кабельный отсек).
В ячейках имеются электромагнитные и механические блокировки, предотвращающие
ошибки персонала и обеспечивающие выполнение требований безопасности ПУЭ:
− блокировка включения и отключения заземляющего разъединителя при включенном
силовом выключателе;
 − блокировка, не допускающая открывание дверей при вкаченом выключателе;
− блокировка оперирования заземлителем при наличии напряжения на кабеле (для
вводных ячеек).
Внутри ячейки размещена аппаратура главных и вспомогательных цепей шкафа. Рукоятки
приводов и аппаратов управления расположены с фасадной стороны. Реле защиты, управления,
сигнализации, приборы измерения расположены на фасадной и внутренней стороне двери камеры.
В камерах предусмотрено внутренне освещение. На фасадной и тыльной стороне дверцы каждой
ячейки КРУ располагается однолинейная схема.
Все установленные в камере аппараты и приборы, подлежащие заземлению, заземлены. На
фасаде камеры в нижней части имеется контакт заземления предназначенный для присоединения
корпуса камеры к заземляющему устройству и для установки переносного заземления.
Для контроля наличия высокого напряжения в ячейках установлены изоляторы со
встроенными емкостными делителями и индикатор высокого напряжения.
Подключение кабелей 6 кВ к шкафам осуществляется снизу. Ошиновка в РУВН выполнена
медными шинами. Контактные соединения выполнены с использованием токопроводящей смазки.
Для разгрузки оболочки шкафа УВН от избыточного давления при возникновении внутри
шкафа дугового короткого замыкания установлен клапаны разгрузки.

Таблица 1. Основные параметры камеры КРУ-ВЭ и вакуумного выключателя EasyPact

Наименование параметра Значение
КРУ-ВЭ
1. Номинальное напряжение (линейное), кВ 6
2. Наибольшее рабочее напряжение (линейное), кВ 7,2
3. Номинальный ток главных цепей, А 630
4. Условия обслуживания одностороннее
6. Материал изготовления корпуса камеры оцинкованная сталь
7. Толщина стенки камеры, мм 2
8. Окрашивание полимерная порошковая
краска
9.Оперативное питание УВН, В ~220
10.Климатическое исполнение У3
11.Высота установки над уровнем моря, м До 1000
12.Окружающая среда Невзрывоопасная
13.Сейсмостойкость по шкале MSK-64, баллов 8
14.Вид изоляции главных цепей Воздушная
15.Наличие выкатного элемента Среднее
16.Вид управления Местное и дистанционное
17.Расположение отсека сборных шин верхнее
Вакуумный выключатель EasyPact
1. Номинальное напряжение, кВ 6
2. Номинальный ток, А 630
3. Номинальный ток отключения, кА 25
4. Номинальная частота, Гц 50
 5. Собственное время отключения, мс < 51
6. Полное время отключения, мс < 66
7. Собственное время включения, мс < 71
8. Механический ресурс, кол-во циклов В/О 10000
9. Номинальное выдерживаемое напряжение грозового импульса, кВ 75
10. Номинальная продолжительность короткого замыкания, с 3

3. Распределительное устройство низкого напряжения РУНН-0,4кВ

Распределительное устройство низкого напряжения (РУНН-0,4 кВ) ячеечной конструкции

одностороннего обслуживания.
Ввод от трансформаторов выполнен медными шинами 0,4 кВ. Вывод кабелей предусмотрен
через основание блочно-модульного здания. Проемы для вывода кабельной продукции выбираются
(и согласовывается с Заказчиком) исходя из сечений проектируемых кабелей.
Корпус НКУ изготовлен из оцинкованной стали толщиной 2 мм, с применением в качестве
крепежа сталь-алюминевой заклепки, без применения электродуговой сварки. Корпус окрашен
полимерной порошковой краской. Шкафы РУНН способны выдержать воздействие влажности,
механические, электрические и тепловые нагрузки при нормальных условиях эксплуатации.
Шкафы разделены на функциональные зоны для обеспечения локализации дугового
замыкания в точке его возникновения. В конструкции предусмотрены барьеры из листовой стали
между вертикальными ячейками шкафов.
Степень защиты РУНН IP 31.
В верхней части шкафов РУНН-0,4 кВ расположен изолированный отсек сборных шин,
который включает в себя главные (магистральные) сборные изолированные шины. Материал шин –
медь.
В кабельном отсеке расположены вертикальные N и РЕ шины. Для присоединения оболочек,
брони кабельных линий и заземления различных устройств, расположенных в щите, в шине РЕ
предусмотрен ряд дополнительных отверстий. Для фиксации внешних кабельных линий на стойках
каркаса шкафов установлены дополнительные устройства крепления.
На фасадной и тыльной стороне дверцы каждого распределительного шкафа
располагается однолинейная схема.
На дверях вводных и секционной панелей расположены органы управления выключателями
и сигнальная арматура для индикации:
− Автоматический выключатель включен (красного цвета);
− Автоматический выключатель отключен (зеленого цвета).
Схема АВР и вторичные цепи выполнены с использованием промышленного контроллера.
На двери секционной панели выведен ключ выбора режима работы АВР (Автоматический/Ручной)
и сигнальная арматура для индикации АВР введен, а в панели расположена схема АВР с
использованием микропроцессорного устройства типа.

Таблица 2. Основные характеристики НКУ-0,4 кВ

Наименование параметра Значение параметра
Номинальное рабочее напряжение устройств, В 380
Номинальная частота, Гц 50/60
Напряжение цепей управления, В ~220
По виду конструкции Шкафное; одностороннего
обслуживания.
По месту установки Внутренней установки.
По степени защиты IP31
По способу установки Выкатные, втычные
Степень секционирования 3b
Срок службы 30 лет

Рисунок 3. Вид панелей РУНН-0,4 кВ

Высоковольтные Электротехнические Аппараты
Высоковольтные Электротехнические Аппараты
В ходе детальной разработки проекта, возможны небольшие корректировки описанных технических характеристик.

Высоковольтные Электротехнические Аппараты

Высоковольтные Электротехнические Аппараты
 velta-omsk@mail.ru Фактический адрес: 644105, г. Омск, ул. 22
т/ф.(3812)29-55-55, 29-51-38 Партсъезда, 97
сот. (3812)38-87-49 Юридический адрес: 644024, г. Омск, ул.
www.npo-velta.ru Куйбышева, 56
вэлта.рф ИНН/КПП 7203229744/550401001
Р/с 407 028 105 9238 000 0387 К/с 301 018 1000 000
0000 805
ПАО «АК БАРС» БАНК

Техническое описание - 2. КТП 6/0,4 кВ углеподготовка

1. Описание блочно-модульного здания

1.1 Конструктивное исполнение блочно-модульного здания.
В конструктивном отношении блочно – модульное здание (БМЗ) выполняется в виде
стальной силовой рамы основания и стального каркаса, устанавливаемого на раму основания блок –
бокса. Данная конструкция обеспечивает устойчивость здания в продольном и поперечном
направлении, прочность и устойчивость к воздействиям статических и динамических нагрузок,
возникающих в процессе транспортирования и погрузочно-разгрузочных работ.
Несущие конструкции БМЗ рассчитаны на транспортные нагрузки и имеют устройства для
строповки при погрузочно-разгрузочных и монтажных работах.
Строительные конструкции здания обеспечивают:
− необходимую технологичность при сборке, транспортировании, монтаже и
эксплуатации;
− минимальную массу строительных конструкций на основе применения новых
эффективных материалов;
− максимальную надежность и эстетичность строительных конструкций.
Основным несущим элементом конструкции является каркас, сваренный дуговой или
полуавтоматической сваркой, из продольных и поперечных профильных труб.
Основание блок бокса изготовлено из стального швеллера и закрыто снизу стальным листом.
Пол выполнен рифленым стальным листом и утеплен минеральной ватой.
Ввод и вывод кабельной продукции осуществляется через основание БМЗ.
Каркас и потолок блок бокса обшит панелями типа «сэндвич» с базальтовым наполнителем.
Все стыки ограждающих конструкций здания герметичны с целью обеспечения общей целостности
здания и предотвращения проникновения атмосферных осадков. Фасонные элементы блок бокса
изготовлены из оцинкованного листа, окрашены порошковым покрытием.
Все металлические элементы покрываются антикоррозийным покрытием.
Ворота, двери подстанции изготовлены из оцинкованной стали толщиной 2 мм, с
применением в качестве крепежа сталь-алюминевой заклепки, без применения электродуговой
сварки, окрашены порошковым покрытием.
В КТП предусмотрена естественная вентиляция воздуха путем выполнения вентиляционных
жалюзи в дверях отсека трансформатора. Жалюзи выполнены лабиринтного типа, исключающие
попадание дождя и снега в корпус. Для регулировки потока воздуха в БМЗ в зимнее время с
внутренней стороны приточных вентиляционных жалюзи предусматриваются заглушки.
Двери и ворота оснащаются скрытыми петлями антивандального исполнения и
устройствами фиксации в открытом положении.
Двери оборудованы ручками и имеют самозапирающиеся замки, открываемые без ключа с
внутренней стороны.
На дверях и воротах устанавливаются опознавательные и информационные таблички.
По периметру блочно-модульных зданий выполнен заземляющий контур из стальной
полосы.
Все соединения полос контура заземления выполнены внахлест (не менее ширины полосы)..
Контур внутреннего заземления окрашен по всей длине одинаковыми чередующимися полосами
(от 50 до 100 мм) зеленого и желтого цветов.
От внутреннего контура заземления выходят два (четыре) вывода на внешнюю сторону
блока для присоединения к внешнему заземляющему устройству. Все вывода заземляющего
проводника наружу отмечены знаком заземления.
Все металлические не токоведущие части электроустановок, которые могут оказаться под
напряжением, вследствие нарушения изоляции, надежно заземлены.
Блочно модульное здание КТП разделено на отсеки:
− отсек распределительного устройства высокого напряжения РУВН;
− отсек распределительного устройства низкого напряжения РУНН;
− отсек силового трансформатора.
В трансформаторном отсеке обеспечивается возможность выкатить (вкатить)
трансформатор, укомплектованный транспортировочными колёсами, по направляющим из
швеллера (полозья).
Размещение оборудования обеспечивает удобство и безопасность их эксплуатации,
возможность проведения ремонтных работ. Ширина коридоров обслуживания и расположение
оборудования внутри БМЗ в соответствии с нормами ПУЭ.
 Кровля выполнена двухскатная.
Цветовые решения согласовываются с Заказчиком.
Климатическое исполнение блок-модуля обеспечивает эксплуатацию оборудования при
параметрах окружающей среды, соответствующей климатическому подрайону площадки
строительства.

Условия эксплуатации
КТПН предназначены для работы в следующих условиях окружающей среды:
- температура окружающего воздуха от минус 60С до плюс 40С;
- относительная влажность до 80%;
- высота над уровнем моря не более 1000м.

Основные технические параметры

Вид климатического исполнения по ГОСТ 15150 - УХЛ1;
Степень защиты оболочки по ГОСТ 14254 - IP44;
Период эксплуатации - не менее 30 лет;
Блоки поставляются в собранном виде с установленным в них оборудованием.

В КТП предусмотрены:
− система освещения;
− система отопления;
− система пожарной сигнализации;
− система охранной сигнализации.

Питание всех внутренних потребителей БМЗ осуществляется от щита собственных нужд

(ЩСН). Устройство щита собственных нужд состоит из низковольтного шкафа навесного
исполнения одностороннего обслуживания.
Групповая сеть щита обеспечивает питание:
− рабочего, аварийного, наружного и ремонтного освещения;
− электрообогрева;
− пожарно-охранной сигнализации.

В КТП оборудованы следующие системы электрического освещения:

− рабочее освещение;
− эвакуационное освещение (аварийное);
 − ремонтное освещение;
− наружное освещение.
Рабочее освещение выполнено на светодиодных светильниках промышленного образца.
При исчезновении основного питания светильники аварийного освещения переключаются
на питание от встроенной в светильник аккумуляторной батареи (рассчитанной на время работы
светильника не менее 1 часа). На светильниках аварийного освещение нанесен отличительный знак
в виде буквы «А» красного цвета.
Наружное освещение выполнено светильниками степенью защиты IP54, расположены над
каждой входной дверью и воротами. Управление наружным освещением производится с помощью
выключателей расположенных на наружных стенах у входов в БМЗ.
Питание рабочего и наружного освещения – 220 В переменного тока.
Ремонтное освещение выполнено через понижающие трансформаторы.
В качестве нагревательных приборов служат конвекционные нагреватели. Система
отопления обеспечивает температуру в помещениях КТП не ниже плюс 5°С (с возможностью
повышения до плюс 20°С в режиме обслуживания и проведения ремонтных работ).
Отопление работает как в ручном, так и в автоматическом режиме. Предусмотрено
отключение отопительного оборудования при пожаре.

2. Распределительное устройство низкого напряжения РУНН-0,4кВ

Распределительное устройство низкого напряжения (РУНН-0,4 кВ) ячеечной конструкции

одностороннего обслуживания.
Ввод от трансформаторов выполнен медными шинами 0,4 кВ. Вывод кабелей предусмотрен
через основание блочно-модульного здания. Проемы для вывода кабельной продукции выбираются
(и согласовывается с Заказчиком) исходя из сечений проектируемых кабелей.
Корпус НКУ изготовлен из оцинкованной стали толщиной 2 мм, с применением в качестве
крепежа сталь-алюминевой заклепки, без применения электродуговой сварки. Корпус окрашен
полимерной порошковой краской. Шкафы РУНН способны выдержать воздействие влажности,
механические, электрические и тепловые нагрузки при нормальных условиях эксплуатации.
Шкафы разделены на функциональные зоны для обеспечения локализации дугового
замыкания в точке его возникновения. В конструкции предусмотрены барьеры из листовой стали
между вертикальными ячейками шкафов.
Степень защиты РУНН IP 31.
В верхней части шкафов РУНН-0,4 кВ расположен изолированный отсек сборных шин,
который включает в себя главные (магистральные) сборные изолированные шины. Материал шин –
медь.
В кабельном отсеке расположены вертикальные N и РЕ шины. Для присоединения оболочек,
брони кабельных линий и заземления различных устройств, расположенных в щите, в шине РЕ
предусмотрен ряд дополнительных отверстий. Для фиксации внешних кабельных линий на стойках
каркаса шкафов установлены дополнительные устройства крепления.
На фасадной и тыльной стороне дверцы каждого распределительного шкафа
располагается однолинейная схема.
На дверях вводных и секционной панелей расположены органы управления выключателями
и сигнальная арматура для индикации:
− Автоматический выключатель включен (красного цвета);
− Автоматический выключатель отключен (зеленого цвета).
Схема АВР и вторичные цепи выполнены с использованием промышленного контроллера.
На двери секционной панели выведен ключ выбора режима работы АВР (Автоматический/Ручной)
и сигнальная арматура для индикации АВР введен, а в панели расположена схема АВР с
использованием микропроцессорного устройства типа.

Таблица 2. Основные характеристики НКУ-0,4 кВ

Наименование параметра Значение параметра
Номинальное рабочее напряжение устройств, В 380
Номинальная частота, Гц 50/60
Напряжение цепей управления, В ~220
По виду конструкции Шкафное; одностороннего
обслуживания.
По месту установки Внутренней установки.
По степени защиты IP31
По способу установки Выкатные, втычные
Степень секционирования 3b
Срок службы 30 лет
Рисунок 3. Вид панелей РУНН-0,4 кВ
Высоковольтные Электротехнические Аппараты
Высоковольтные Электротехнические Аппараты
В ходе детальной разработки проекта, возможны небольшие корректировки описанных технических характеристик.

Высоковольтные Электротехнические Аппараты

Высоковольтные Электротехнические Аппараты
 velta-omsk@mail.ru Фактический адрес: 644105, г. Омск, ул. 22
т/ф.(3812)29-55-55, 29-51-38 Партсъезда, 97
сот. (3812)38-87-49 Юридический адрес: 644024, г. Омск, ул.
www.npo-velta.ru Куйбышева, 56
вэлта.рф ИНН/КПП 7203229744/550401001
Р/с 407 028 105 9238 000 0387 К/с 301 018 1000 000
0000 805
ПАО «АК БАРС» БАНК

Техническое описание - 3. КТП 6/0,4 кВ АБК

1. Описание блочно-модульного здания

1.1 Конструктивное исполнение блочно-модульного здания.
В конструктивном отношении блочно – модульное здание (БМЗ) выполняется в виде
стальной силовой рамы основания и стального каркаса, устанавливаемого на раму основания блок –
бокса. Данная конструкция обеспечивает устойчивость здания в продольном и поперечном
направлении, прочность и устойчивость к воздействиям статических и динамических нагрузок,
возникающих в процессе транспортирования и погрузочно-разгрузочных работ.
Несущие конструкции БМЗ рассчитаны на транспортные нагрузки и имеют устройства для
строповки при погрузочно-разгрузочных и монтажных работах.
Строительные конструкции здания обеспечивают:
− необходимую технологичность при сборке, транспортировании, монтаже и
эксплуатации;
− минимальную массу строительных конструкций на основе применения новых
эффективных материалов;
− максимальную надежность и эстетичность строительных конструкций.
Основным несущим элементом конструкции является каркас, сваренный дуговой или
полуавтоматической сваркой, из продольных и поперечных профильных труб.
Основание блок бокса изготовлено из стального швеллера и закрыто снизу стальным листом.
Пол выполнен рифленым стальным листом и утеплен минеральной ватой.
Ввод и вывод кабельной продукции осуществляется через основание БМЗ.
Каркас и потолок блок бокса обшит панелями типа «сэндвич» с базальтовым наполнителем.
Все стыки ограждающих конструкций здания герметичны с целью обеспечения общей целостности
здания и предотвращения проникновения атмосферных осадков. Фасонные элементы блок бокса
изготовлены из оцинкованного листа, окрашены порошковым покрытием.
Все металлические элементы покрываются антикоррозийным покрытием.
Ворота, двери подстанции изготовлены из оцинкованной стали толщиной 2 мм, с
применением в качестве крепежа сталь-алюминевой заклепки, без применения электродуговой
сварки, окрашены порошковым покрытием.
В КТП предусмотрена естественная вентиляция воздуха путем выполнения вентиляционных
жалюзи в дверях отсека трансформатора. Жалюзи выполнены лабиринтного типа, исключающие
попадание дождя и снега в корпус. Для регулировки потока воздуха в БМЗ в зимнее время с
внутренней стороны приточных вентиляционных жалюзи предусматриваются заглушки.
Двери и ворота оснащаются скрытыми петлями антивандального исполнения и
устройствами фиксации в открытом положении.
Двери оборудованы ручками и имеют самозапирающиеся замки, открываемые без ключа с
внутренней стороны.
На дверях и воротах устанавливаются опознавательные и информационные таблички.
По периметру блочно-модульных зданий выполнен заземляющий контур из стальной
полосы.
Все соединения полос контура заземления выполнены внахлест (не менее ширины полосы)..
Контур внутреннего заземления окрашен по всей длине одинаковыми чередующимися полосами
(от 50 до 100 мм) зеленого и желтого цветов.
От внутреннего контура заземления выходят два (четыре) вывода на внешнюю сторону
блока для присоединения к внешнему заземляющему устройству. Все вывода заземляющего
проводника наружу отмечены знаком заземления.
Все металлические не токоведущие части электроустановок, которые могут оказаться под
напряжением, вследствие нарушения изоляции, надежно заземлены.
Блочно модульное здание КТП разделено на отсеки:
− отсек распределительного устройства высокого напряжения РУВН;
− отсек распределительного устройства низкого напряжения РУНН;
− отсек силового трансформатора.
В трансформаторном отсеке обеспечивается возможность выкатить (вкатить)
трансформатор, укомплектованный транспортировочными колёсами, по направляющим из
швеллера (полозья).
Размещение оборудования обеспечивает удобство и безопасность их эксплуатации,
возможность проведения ремонтных работ. Ширина коридоров обслуживания и расположение
оборудования внутри БМЗ в соответствии с нормами ПУЭ.
 Кровля выполнена двухскатная.
Цветовые решения согласовываются с Заказчиком.
Климатическое исполнение блок-модуля обеспечивает эксплуатацию оборудования при
параметрах окружающей среды, соответствующей климатическому подрайону площадки
строительства.

Условия эксплуатации
КТПН предназначены для работы в следующих условиях окружающей среды:
- температура окружающего воздуха от минус 60С до плюс 40С;
- относительная влажность до 80%;
- высота над уровнем моря не более 1000м.

Основные технические параметры

Вид климатического исполнения по ГОСТ 15150 - УХЛ1;
Степень защиты оболочки по ГОСТ 14254 - IP44;
Период эксплуатации - не менее 30 лет;
Блоки поставляются в собранном виде с установленным в них оборудованием.

В КТП предусмотрены:
− система освещения;
− система отопления;
− система пожарной сигнализации;
− система охранной сигнализации.

Питание всех внутренних потребителей БМЗ осуществляется от щита собственных нужд

(ЩСН). Устройство щита собственных нужд состоит из низковольтного шкафа навесного
исполнения одностороннего обслуживания.
Групповая сеть щита обеспечивает питание:
− рабочего, аварийного, наружного и ремонтного освещения;
− электрообогрева;
− пожарно-охранной сигнализации.

В КТП оборудованы следующие системы электрического освещения:

− рабочее освещение;
− эвакуационное освещение (аварийное);
 − ремонтное освещение;
− наружное освещение.
Рабочее освещение выполнено на светодиодных светильниках промышленного образца.
При исчезновении основного питания светильники аварийного освещения переключаются
на питание от встроенной в светильник аккумуляторной батареи (рассчитанной на время работы
светильника не менее 1 часа). На светильниках аварийного освещение нанесен отличительный знак
в виде буквы «А» красного цвета.
Наружное освещение выполнено светильниками степенью защиты IP54, расположены над
каждой входной дверью и воротами. Управление наружным освещением производится с помощью
выключателей расположенных на наружных стенах у входов в БМЗ.
Питание рабочего и наружного освещения – 220 В переменного тока.
Ремонтное освещение выполнено через понижающие трансформаторы.
В качестве нагревательных приборов служат конвекционные нагреватели. Система
отопления обеспечивает температуру в помещениях КТП не ниже плюс 5°С (с возможностью
повышения до плюс 20°С в режиме обслуживания и проведения ремонтных работ).
Отопление работает как в ручном, так и в автоматическом режиме. Предусмотрено
отключение отопительного оборудования при пожаре.

2. Устройство высокого напряжения УВН-6кВ

Распределительное устройство высокого напряжения (УВН -6 кВ) выполнено в виде

комплектных распределительных устройств серии КРУ-ВЭ.
Корпус КРУ ячейки представляет собой металлоконструкцию, изготовленную из
оцинкованной стали толщиной 2 мм методом холодной штамповки. Все соединения несущих
элементов конструкции выполнены на стальных вытяжных заклепках. Наружные элементы
конструкции – двери, боковые панели – окрашены порошковой краской.
Для обеспечения безопасности обслуживающего персонала КРУ ячейка разделена на отсеки
с возможностью локализации внутренних повреждений:
− отсек сборных шин;
− релейный отсек;
− отсек выкатного элемента, отсек присоединений (кабельный отсек).
В ячейках имеются электромагнитные и механические блокировки, предотвращающие
ошибки персонала и обеспечивающие выполнение требований безопасности ПУЭ:
− блокировка включения и отключения заземляющего разъединителя при включенном
силовом выключателе;
 − блокировка, не допускающая открывание дверей при вкаченом выключателе;
− блокировка оперирования заземлителем при наличии напряжения на кабеле (для
вводных ячеек).
Внутри ячейки размещена аппаратура главных и вспомогательных цепей шкафа. Рукоятки
приводов и аппаратов управления расположены с фасадной стороны. Реле защиты, управления,
сигнализации, приборы измерения расположены на фасадной и внутренней стороне двери камеры.
В камерах предусмотрено внутренне освещение. На фасадной и тыльной стороне дверцы каждой
ячейки КРУ располагается однолинейная схема.
Все установленные в камере аппараты и приборы, подлежащие заземлению, заземлены. На
фасаде камеры в нижней части имеется контакт заземления предназначенный для присоединения
корпуса камеры к заземляющему устройству и для установки переносного заземления.
Для контроля наличия высокого напряжения в ячейках установлены изоляторы со
встроенными емкостными делителями и индикатор высокого напряжения.
Подключение кабелей 6 кВ к шкафам осуществляется снизу. Ошиновка в РУВН выполнена
медными шинами. Контактные соединения выполнены с использованием токопроводящей смазки.
Для разгрузки оболочки шкафа УВН от избыточного давления при возникновении внутри
шкафа дугового короткого замыкания установлен клапаны разгрузки.

Таблица 1. Основные параметры камеры КРУ-ВЭ и вакуумного выключателя EasyPact

Наименование параметра Значение
КРУ-ВЭ
1. Номинальное напряжение (линейное), кВ 6
2. Наибольшее рабочее напряжение (линейное), кВ 7,2
3. Номинальный ток главных цепей, А 630
4. Условия обслуживания одностороннее
6. Материал изготовления корпуса камеры оцинкованная сталь
7. Толщина стенки камеры, мм 2
8. Окрашивание полимерная порошковая
краска
9.Оперативное питание УВН, В ~220
10.Климатическое исполнение У3
11.Высота установки над уровнем моря, м До 1000
12.Окружающая среда Невзрывоопасная
13.Сейсмостойкость по шкале MSK-64, баллов 8
14.Вид изоляции главных цепей Воздушная
15.Наличие выкатного элемента Среднее
16.Вид управления Местное и дистанционное
17.Расположение отсека сборных шин верхнее
Вакуумный выключатель EasyPact
1. Номинальное напряжение, кВ 6
2. Номинальный ток, А 630
3. Номинальный ток отключения, кА 25
4. Номинальная частота, Гц 50
 5. Собственное время отключения, мс < 51
6. Полное время отключения, мс < 66
7. Собственное время включения, мс < 71
8. Механический ресурс, кол-во циклов В/О 10000
9. Номинальное выдерживаемое напряжение грозового импульса, кВ 75
10. Номинальная продолжительность короткого замыкания, с 3

3. Распределительное устройство низкого напряжения РУНН-0,4кВ

Распределительное устройство низкого напряжения (РУНН-0,4 кВ) ячеечной конструкции

одностороннего обслуживания.
Ввод от трансформаторов выполнен медными шинами 0,4 кВ. Вывод кабелей предусмотрен
через основание блочно-модульного здания. Проемы для вывода кабельной продукции выбираются
(и согласовывается с Заказчиком) исходя из сечений проектируемых кабелей.
Корпус НКУ изготовлен из оцинкованной стали толщиной 2 мм, с применением в качестве
крепежа сталь-алюминевой заклепки, без применения электродуговой сварки. Корпус окрашен
полимерной порошковой краской. Шкафы РУНН способны выдержать воздействие влажности,
механические, электрические и тепловые нагрузки при нормальных условиях эксплуатации.
Шкафы разделены на функциональные зоны для обеспечения локализации дугового
замыкания в точке его возникновения. В конструкции предусмотрены барьеры из листовой стали
между вертикальными ячейками шкафов.
Степень защиты РУНН IP 31.
В верхней части шкафов РУНН-0,4 кВ расположен изолированный отсек сборных шин,
который включает в себя главные (магистральные) сборные изолированные шины. Материал шин –
медь.
В кабельном отсеке расположены вертикальные N и РЕ шины. Для присоединения оболочек,
брони кабельных линий и заземления различных устройств, расположенных в щите, в шине РЕ
предусмотрен ряд дополнительных отверстий. Для фиксации внешних кабельных линий на стойках
каркаса шкафов установлены дополнительные устройства крепления.
На фасадной и тыльной стороне дверцы каждого распределительного шкафа
располагается однолинейная схема.
На дверях вводных и секционной панелей расположены органы управления выключателями
и сигнальная арматура для индикации:
− Автоматический выключатель включен (красного цвета);
− Автоматический выключатель отключен (зеленого цвета).
Схема АВР и вторичные цепи выполнены с использованием промышленного контроллера.
На двери секционной панели выведен ключ выбора режима работы АВР (Автоматический/Ручной)
и сигнальная арматура для индикации АВР введен, а в панели расположена схема АВР с
использованием микропроцессорного устройства типа.

Таблица 2. Основные характеристики НКУ-0,4 кВ

Наименование параметра Значение параметра
Номинальное рабочее напряжение устройств, В 380
Номинальная частота, Гц 50/60
Напряжение цепей управления, В ~220
По виду конструкции Шкафное; одностороннего
обслуживания.
По месту установки Внутренней установки.
По степени защиты IP31
По способу установки Выкатные, втычные
Степень секционирования 3b
Срок службы 30 лет

Рисунок 3. Вид панелей РУНН-0,4 кВ

Высоковольтные Электротехнические Аппараты
Высоковольтные Электротехнические Аппараты
В ходе детальной разработки проекта, возможны небольшие корректировки описанных технических характеристик.

Высоковольтные Электротехнические Аппараты

Высоковольтные Электротехнические Аппараты
 velta-omsk@mail.ru Фактический адрес: 644105, г. Омск, ул. 22
т/ф.(3812)29-55-55, 29-51-38 Партсъезда, 97
сот. (3812)38-87-49 Юридический адрес: 644024, г. Омск, ул.
www.npo-velta.ru Куйбышева, 56
вэлта.рф ИНН/КПП 7203229744/550401001
Р/с 407 028 105 9238 000 0387 К/с 301 018 1000 000
0000 805
ПАО «АК БАРС» БАНК

Техническое описание - 4. КТП 6/0,4 кВ склад готовой продукции

1. Описание блочно-модульного здания

1.1 Конструктивное исполнение блочно-модульного здания.
В конструктивном отношении блочно – модульное здание (БМЗ) выполняется в виде
стальной силовой рамы основания и стального каркаса, устанавливаемого на раму основания блок –
бокса. Данная конструкция обеспечивает устойчивость здания в продольном и поперечном
направлении, прочность и устойчивость к воздействиям статических и динамических нагрузок,
возникающих в процессе транспортирования и погрузочно-разгрузочных работ.
Несущие конструкции БМЗ рассчитаны на транспортные нагрузки и имеют устройства для
строповки при погрузочно-разгрузочных и монтажных работах.
Строительные конструкции здания обеспечивают:
− необходимую технологичность при сборке, транспортировании, монтаже и
эксплуатации;
− минимальную массу строительных конструкций на основе применения новых
эффективных материалов;
− максимальную надежность и эстетичность строительных конструкций.
Основным несущим элементом конструкции является каркас, сваренный дуговой или
полуавтоматической сваркой, из продольных и поперечных профильных труб.
Основание блок бокса изготовлено из стального швеллера и закрыто снизу стальным листом.
Пол выполнен рифленым стальным листом и утеплен минеральной ватой.
Ввод и вывод кабельной продукции осуществляется через основание БМЗ.
Каркас и потолок блок бокса обшит панелями типа «сэндвич» с базальтовым наполнителем.
Все стыки ограждающих конструкций здания герметичны с целью обеспечения общей целостности
здания и предотвращения проникновения атмосферных осадков. Фасонные элементы блок бокса
изготовлены из оцинкованного листа, окрашены порошковым покрытием.
Все металлические элементы покрываются антикоррозийным покрытием.
Ворота, двери подстанции изготовлены из оцинкованной стали толщиной 2 мм, с
применением в качестве крепежа сталь-алюминевой заклепки, без применения электродуговой
сварки, окрашены порошковым покрытием.
В КТП предусмотрена естественная вентиляция воздуха путем выполнения вентиляционных
жалюзи в дверях отсека трансформатора. Жалюзи выполнены лабиринтного типа, исключающие
попадание дождя и снега в корпус. Для регулировки потока воздуха в БМЗ в зимнее время с
внутренней стороны приточных вентиляционных жалюзи предусматриваются заглушки.
Двери и ворота оснащаются скрытыми петлями антивандального исполнения и
устройствами фиксации в открытом положении.
Двери оборудованы ручками и имеют самозапирающиеся замки, открываемые без ключа с
внутренней стороны.
На дверях и воротах устанавливаются опознавательные и информационные таблички.
По периметру блочно-модульных зданий выполнен заземляющий контур из стальной
полосы.
Все соединения полос контура заземления выполнены внахлест (не менее ширины полосы)..
Контур внутреннего заземления окрашен по всей длине одинаковыми чередующимися полосами
(от 50 до 100 мм) зеленого и желтого цветов.
От внутреннего контура заземления выходят два (четыре) вывода на внешнюю сторону
блока для присоединения к внешнему заземляющему устройству. Все вывода заземляющего
проводника наружу отмечены знаком заземления.
Все металлические не токоведущие части электроустановок, которые могут оказаться под
напряжением, вследствие нарушения изоляции, надежно заземлены.
Блочно модульное здание КТП разделено на отсеки:
− отсек распределительного устройства высокого напряжения РУВН;
− отсек распределительного устройства низкого напряжения РУНН;
− отсек силового трансформатора.
В трансформаторном отсеке обеспечивается возможность выкатить (вкатить)
трансформатор, укомплектованный транспортировочными колёсами, по направляющим из
швеллера (полозья).
Размещение оборудования обеспечивает удобство и безопасность их эксплуатации,
возможность проведения ремонтных работ. Ширина коридоров обслуживания и расположение
оборудования внутри БМЗ в соответствии с нормами ПУЭ.
 Кровля выполнена двухскатная.
Цветовые решения согласовываются с Заказчиком.
Климатическое исполнение блок-модуля обеспечивает эксплуатацию оборудования при
параметрах окружающей среды, соответствующей климатическому подрайону площадки
строительства.

Условия эксплуатации
КТПН предназначены для работы в следующих условиях окружающей среды:
- температура окружающего воздуха от минус 60С до плюс 40С;
- относительная влажность до 80%;
- высота над уровнем моря не более 1000м.

Основные технические параметры

Вид климатического исполнения по ГОСТ 15150 - УХЛ1;
Степень защиты оболочки по ГОСТ 14254 - IP44;
Период эксплуатации - не менее 30 лет;
Блоки поставляются в собранном виде с установленным в них оборудованием.

В КТП предусмотрены:
− система освещения;
− система отопления;
− система пожарной сигнализации;
− система охранной сигнализации.

Питание всех внутренних потребителей БМЗ осуществляется от щита собственных нужд

(ЩСН). Устройство щита собственных нужд состоит из низковольтного шкафа навесного
исполнения одностороннего обслуживания.
Групповая сеть щита обеспечивает питание:
− рабочего, аварийного, наружного и ремонтного освещения;
− электрообогрева;
− пожарно-охранной сигнализации.

В КТП оборудованы следующие системы электрического освещения:

− рабочее освещение;
− эвакуационное освещение (аварийное);
 − ремонтное освещение;
− наружное освещение.
Рабочее освещение выполнено на светодиодных светильниках промышленного образца.
При исчезновении основного питания светильники аварийного освещения переключаются
на питание от встроенной в светильник аккумуляторной батареи (рассчитанной на время работы
светильника не менее 1 часа). На светильниках аварийного освещение нанесен отличительный знак
в виде буквы «А» красного цвета.
Наружное освещение выполнено светильниками степенью защиты IP54, расположены над
каждой входной дверью и воротами. Управление наружным освещением производится с помощью
выключателей расположенных на наружных стенах у входов в БМЗ.
Питание рабочего и наружного освещения – 220 В переменного тока.
Ремонтное освещение выполнено через понижающие трансформаторы.
В качестве нагревательных приборов служат конвекционные нагреватели. Система
отопления обеспечивает температуру в помещениях КТП не ниже плюс 5°С (с возможностью
повышения до плюс 20°С в режиме обслуживания и проведения ремонтных работ).
Отопление работает как в ручном, так и в автоматическом режиме. Предусмотрено
отключение отопительного оборудования при пожаре.

2. Устройство высокого напряжения УВН-6кВ

Распределительное устройство высокого напряжения (УВН -6 кВ) выполнено в виде

комплектных распределительных устройств серии КРУ-ВЭ.
Корпус КРУ ячейки представляет собой металлоконструкцию, изготовленную из
оцинкованной стали толщиной 2 мм методом холодной штамповки. Все соединения несущих
элементов конструкции выполнены на стальных вытяжных заклепках. Наружные элементы
конструкции – двери, боковые панели – окрашены порошковой краской.
Для обеспечения безопасности обслуживающего персонала КРУ ячейка разделена на отсеки
с возможностью локализации внутренних повреждений:
− отсек сборных шин;
− релейный отсек;
− отсек выкатного элемента, отсек присоединений (кабельный отсек).
В ячейках имеются электромагнитные и механические блокировки, предотвращающие
ошибки персонала и обеспечивающие выполнение требований безопасности ПУЭ:
− блокировка включения и отключения заземляющего разъединителя при включенном
силовом выключателе;
 − блокировка, не допускающая открывание дверей при вкаченом выключателе;
− блокировка оперирования заземлителем при наличии напряжения на кабеле (для
вводных ячеек).
Внутри ячейки размещена аппаратура главных и вспомогательных цепей шкафа. Рукоятки
приводов и аппаратов управления расположены с фасадной стороны. Реле защиты, управления,
сигнализации, приборы измерения расположены на фасадной и внутренней стороне двери камеры.
В камерах предусмотрено внутренне освещение. На фасадной и тыльной стороне дверцы каждой
ячейки КРУ располагается однолинейная схема.
Все установленные в камере аппараты и приборы, подлежащие заземлению, заземлены. На
фасаде камеры в нижней части имеется контакт заземления предназначенный для присоединения
корпуса камеры к заземляющему устройству и для установки переносного заземления.
Для контроля наличия высокого напряжения в ячейках установлены изоляторы со
встроенными емкостными делителями и индикатор высокого напряжения.
Подключение кабелей 6 кВ к шкафам осуществляется снизу. Ошиновка в РУВН выполнена
медными шинами. Контактные соединения выполнены с использованием токопроводящей смазки.
Для разгрузки оболочки шкафа УВН от избыточного давления при возникновении внутри
шкафа дугового короткого замыкания установлен клапаны разгрузки.

Таблица 1. Основные параметры камеры КРУ-ВЭ и вакуумного выключателя EasyPact

Наименование параметра Значение
КРУ-ВЭ
1. Номинальное напряжение (линейное), кВ 6
2. Наибольшее рабочее напряжение (линейное), кВ 7,2
3. Номинальный ток главных цепей, А 630
4. Условия обслуживания одностороннее
6. Материал изготовления корпуса камеры оцинкованная сталь
7. Толщина стенки камеры, мм 2
8. Окрашивание полимерная порошковая
краска
9.Оперативное питание УВН, В ~220
10.Климатическое исполнение У3
11.Высота установки над уровнем моря, м До 1000
12.Окружающая среда Невзрывоопасная
13.Сейсмостойкость по шкале MSK-64, баллов 8
14.Вид изоляции главных цепей Воздушная
15.Наличие выкатного элемента Среднее
16.Вид управления Местное и дистанционное
17.Расположение отсека сборных шин верхнее
Вакуумный выключатель EasyPact
1. Номинальное напряжение, кВ 6
2. Номинальный ток, А 630
3. Номинальный ток отключения, кА 25
4. Номинальная частота, Гц 50
 5. Собственное время отключения, мс < 51
6. Полное время отключения, мс < 66
7. Собственное время включения, мс < 71
8. Механический ресурс, кол-во циклов В/О 10000
9. Номинальное выдерживаемое напряжение грозового импульса, кВ 75
10. Номинальная продолжительность короткого замыкания, с 3

3. Распределительное устройство низкого напряжения РУНН-0,4кВ

Распределительное устройство низкого напряжения (РУНН-0,4 кВ) ячеечной конструкции

одностороннего обслуживания.
Ввод от трансформаторов выполнен медными шинами 0,4 кВ. Вывод кабелей предусмотрен
через основание блочно-модульного здания. Проемы для вывода кабельной продукции выбираются
(и согласовывается с Заказчиком) исходя из сечений проектируемых кабелей.
Корпус НКУ изготовлен из оцинкованной стали толщиной 2 мм, с применением в качестве
крепежа сталь-алюминевой заклепки, без применения электродуговой сварки. Корпус окрашен
полимерной порошковой краской. Шкафы РУНН способны выдержать воздействие влажности,
механические, электрические и тепловые нагрузки при нормальных условиях эксплуатации.
Шкафы разделены на функциональные зоны для обеспечения локализации дугового
замыкания в точке его возникновения. В конструкции предусмотрены барьеры из листовой стали
между вертикальными ячейками шкафов.
Степень защиты РУНН IP 31.
В верхней части шкафов РУНН-0,4 кВ расположен изолированный отсек сборных шин,
который включает в себя главные (магистральные) сборные изолированные шины. Материал шин –
медь.
В кабельном отсеке расположены вертикальные N и РЕ шины. Для присоединения оболочек,
брони кабельных линий и заземления различных устройств, расположенных в щите, в шине РЕ
предусмотрен ряд дополнительных отверстий. Для фиксации внешних кабельных линий на стойках
каркаса шкафов установлены дополнительные устройства крепления.
На фасадной и тыльной стороне дверцы каждого распределительного шкафа
располагается однолинейная схема.
На дверях вводных и секционной панелей расположены органы управления выключателями
и сигнальная арматура для индикации:
− Автоматический выключатель включен (красного цвета);
− Автоматический выключатель отключен (зеленого цвета).
Схема АВР и вторичные цепи выполнены с использованием промышленного контроллера.
На двери секционной панели выведен ключ выбора режима работы АВР (Автоматический/Ручной)
и сигнальная арматура для индикации АВР введен, а в панели расположена схема АВР с
использованием микропроцессорного устройства типа.

Таблица 2. Основные характеристики НКУ-0,4 кВ

Наименование параметра Значение параметра
Номинальное рабочее напряжение устройств, В 380
Номинальная частота, Гц 50/60
Напряжение цепей управления, В ~220
По виду конструкции Шкафное; одностороннего
обслуживания.
По месту установки Внутренней установки.
По степени защиты IP31
По способу установки Выкатные, втычные
Степень секционирования 3b
Срок службы 30 лет

Рисунок 3. Вид панелей РУНН-0,4 кВ

Высоковольтные Электротехнические Аппараты
Высоковольтные Электротехнические Аппараты
В ходе детальной разработки проекта, возможны небольшие корректировки описанных технических характеристик.

Высоковольтные Электротехнические Аппараты

Высоковольтные Электротехнические Аппараты
 velta-omsk@mail.ru Фактический адрес: 644105, г. Омск, ул. 22
т/ф.(3812)29-55-55, 29-51-38 Партсъезда, 97
сот. (3812)38-87-49 Юридический адрес: 644024, г. Омск, ул.
www.npo-velta.ru Куйбышева, 56
вэлта.рф ИНН/КПП 7203229744/550401001
Р/с 407 028 105 9238 000 0387 К/с 301 018 1000 000
0000 805
ПАО «АК БАРС» БАНК

Техническое описание - 5. КТП 6/0,4 кВ погрузка

1. Описание блочно-модульного здания

1.1 Конструктивное исполнение блочно-модульного здания.
В конструктивном отношении блочно – модульное здание (БМЗ) выполняется в виде
стальной силовой рамы основания и стального каркаса, устанавливаемого на раму основания блок –
бокса. Данная конструкция обеспечивает устойчивость здания в продольном и поперечном
направлении, прочность и устойчивость к воздействиям статических и динамических нагрузок,
возникающих в процессе транспортирования и погрузочно-разгрузочных работ.
Несущие конструкции БМЗ рассчитаны на транспортные нагрузки и имеют устройства для
строповки при погрузочно-разгрузочных и монтажных работах.
Строительные конструкции здания обеспечивают:
− необходимую технологичность при сборке, транспортировании, монтаже и
эксплуатации;
− минимальную массу строительных конструкций на основе применения новых
эффективных материалов;
− максимальную надежность и эстетичность строительных конструкций.
Основным несущим элементом конструкции является каркас, сваренный дуговой или
полуавтоматической сваркой, из продольных и поперечных профильных труб.
Основание блок бокса изготовлено из стального швеллера и закрыто снизу стальным листом.
Пол выполнен рифленым стальным листом и утеплен минеральной ватой.
Ввод и вывод кабельной продукции осуществляется через основание БМЗ.
Каркас и потолок блок бокса обшит панелями типа «сэндвич» с базальтовым наполнителем.
Все стыки ограждающих конструкций здания герметичны с целью обеспечения общей целостности
здания и предотвращения проникновения атмосферных осадков. Фасонные элементы блок бокса
изготовлены из оцинкованного листа, окрашены порошковым покрытием.
Все металлические элементы покрываются антикоррозийным покрытием.
Ворота, двери подстанции изготовлены из оцинкованной стали толщиной 2 мм, с
применением в качестве крепежа сталь-алюминевой заклепки, без применения электродуговой
сварки, окрашены порошковым покрытием.
В КТП предусмотрена естественная вентиляция воздуха путем выполнения вентиляционных
жалюзи в дверях отсека трансформатора. Жалюзи выполнены лабиринтного типа, исключающие
попадание дождя и снега в корпус. Для регулировки потока воздуха в БМЗ в зимнее время с
внутренней стороны приточных вентиляционных жалюзи предусматриваются заглушки.
Двери и ворота оснащаются скрытыми петлями антивандального исполнения и
устройствами фиксации в открытом положении.
Двери оборудованы ручками и имеют самозапирающиеся замки, открываемые без ключа с
внутренней стороны.
На дверях и воротах устанавливаются опознавательные и информационные таблички.
По периметру блочно-модульных зданий выполнен заземляющий контур из стальной
полосы.
Все соединения полос контура заземления выполнены внахлест (не менее ширины полосы)..
Контур внутреннего заземления окрашен по всей длине одинаковыми чередующимися полосами
(от 50 до 100 мм) зеленого и желтого цветов.
От внутреннего контура заземления выходят два (четыре) вывода на внешнюю сторону
блока для присоединения к внешнему заземляющему устройству. Все вывода заземляющего
проводника наружу отмечены знаком заземления.
Все металлические не токоведущие части электроустановок, которые могут оказаться под
напряжением, вследствие нарушения изоляции, надежно заземлены.
Блочно модульное здание КТП разделено на отсеки:
− отсек распределительного устройства высокого напряжения РУВН;
− отсек распределительного устройства низкого напряжения РУНН;
− отсек силового трансформатора.
В трансформаторном отсеке обеспечивается возможность выкатить (вкатить)
трансформатор, укомплектованный транспортировочными колёсами, по направляющим из
швеллера (полозья).
Размещение оборудования обеспечивает удобство и безопасность их эксплуатации,
возможность проведения ремонтных работ. Ширина коридоров обслуживания и расположение
оборудования внутри БМЗ в соответствии с нормами ПУЭ.
 Кровля выполнена двухскатная.
Цветовые решения согласовываются с Заказчиком.
Климатическое исполнение блок-модуля обеспечивает эксплуатацию оборудования при
параметрах окружающей среды, соответствующей климатическому подрайону площадки
строительства.

Условия эксплуатации
КТПН предназначены для работы в следующих условиях окружающей среды:
- температура окружающего воздуха от минус 60С до плюс 40С;
- относительная влажность до 80%;
- высота над уровнем моря не более 1000м.

Основные технические параметры

Вид климатического исполнения по ГОСТ 15150 - УХЛ1;
Степень защиты оболочки по ГОСТ 14254 - IP44;
Период эксплуатации - не менее 30 лет;
Блоки поставляются в собранном виде с установленным в них оборудованием.

В КТП предусмотрены:
− система освещения;
− система отопления;
− система пожарной сигнализации;
− система охранной сигнализации.

Питание всех внутренних потребителей БМЗ осуществляется от щита собственных нужд

(ЩСН). Устройство щита собственных нужд состоит из низковольтного шкафа навесного
исполнения одностороннего обслуживания.
Групповая сеть щита обеспечивает питание:
− рабочего, аварийного, наружного и ремонтного освещения;
− электрообогрева;
− пожарно-охранной сигнализации.

В КТП оборудованы следующие системы электрического освещения:

− рабочее освещение;
− эвакуационное освещение (аварийное);
 − ремонтное освещение;
− наружное освещение.
Рабочее освещение выполнено на светодиодных светильниках промышленного образца.
При исчезновении основного питания светильники аварийного освещения переключаются
на питание от встроенной в светильник аккумуляторной батареи (рассчитанной на время работы
светильника не менее 1 часа). На светильниках аварийного освещение нанесен отличительный знак
в виде буквы «А» красного цвета.
Наружное освещение выполнено светильниками степенью защиты IP54, расположены над
каждой входной дверью и воротами. Управление наружным освещением производится с помощью
выключателей расположенных на наружных стенах у входов в БМЗ.
Питание рабочего и наружного освещения – 220 В переменного тока.
Ремонтное освещение выполнено через понижающие трансформаторы.
В качестве нагревательных приборов служат конвекционные нагреватели. Система
отопления обеспечивает температуру в помещениях КТП не ниже плюс 5°С (с возможностью
повышения до плюс 20°С в режиме обслуживания и проведения ремонтных работ).
Отопление работает как в ручном, так и в автоматическом режиме. Предусмотрено
отключение отопительного оборудования при пожаре.

2. Устройство высокого напряжения УВН-6кВ

Распределительное устройство высокого напряжения (УВН -6 кВ) выполнено в виде

комплектных распределительных устройств серии КРУ-ВЭ.
Корпус КРУ ячейки представляет собой металлоконструкцию, изготовленную из
оцинкованной стали толщиной 2 мм методом холодной штамповки. Все соединения несущих
элементов конструкции выполнены на стальных вытяжных заклепках. Наружные элементы
конструкции – двери, боковые панели – окрашены порошковой краской.
Для обеспечения безопасности обслуживающего персонала КРУ ячейка разделена на отсеки
с возможностью локализации внутренних повреждений:
− отсек сборных шин;
− релейный отсек;
− отсек выкатного элемента, отсек присоединений (кабельный отсек).
В ячейках имеются электромагнитные и механические блокировки, предотвращающие
ошибки персонала и обеспечивающие выполнение требований безопасности ПУЭ:
− блокировка включения и отключения заземляющего разъединителя при включенном
силовом выключателе;
 − блокировка, не допускающая открывание дверей при вкаченом выключателе;
− блокировка оперирования заземлителем при наличии напряжения на кабеле (для
вводных ячеек).
Внутри ячейки размещена аппаратура главных и вспомогательных цепей шкафа. Рукоятки
приводов и аппаратов управления расположены с фасадной стороны. Реле защиты, управления,
сигнализации, приборы измерения расположены на фасадной и внутренней стороне двери камеры.
В камерах предусмотрено внутренне освещение. На фасадной и тыльной стороне дверцы каждой
ячейки КРУ располагается однолинейная схема.
Все установленные в камере аппараты и приборы, подлежащие заземлению, заземлены. На
фасаде камеры в нижней части имеется контакт заземления предназначенный для присоединения
корпуса камеры к заземляющему устройству и для установки переносного заземления.
Для контроля наличия высокого напряжения в ячейках установлены изоляторы со
встроенными емкостными делителями и индикатор высокого напряжения.
Подключение кабелей 6 кВ к шкафам осуществляется снизу. Ошиновка в РУВН выполнена
медными шинами. Контактные соединения выполнены с использованием токопроводящей смазки.
Для разгрузки оболочки шкафа УВН от избыточного давления при возникновении внутри
шкафа дугового короткого замыкания установлен клапаны разгрузки.

Таблица 1. Основные параметры камеры КРУ-ВЭ и вакуумного выключателя EasyPact

Наименование параметра Значение
КРУ-ВЭ
1. Номинальное напряжение (линейное), кВ 6
2. Наибольшее рабочее напряжение (линейное), кВ 7,2
3. Номинальный ток главных цепей, А 630
4. Условия обслуживания одностороннее
6. Материал изготовления корпуса камеры оцинкованная сталь
7. Толщина стенки камеры, мм 2
8. Окрашивание полимерная порошковая
краска
9.Оперативное питание УВН, В ~220
10.Климатическое исполнение У3
11.Высота установки над уровнем моря, м До 1000
12.Окружающая среда Невзрывоопасная
13.Сейсмостойкость по шкале MSK-64, баллов 8
14.Вид изоляции главных цепей Воздушная
15.Наличие выкатного элемента Среднее
16.Вид управления Местное и дистанционное
17.Расположение отсека сборных шин верхнее
Вакуумный выключатель EasyPact
1. Номинальное напряжение, кВ 6
2. Номинальный ток, А 630
3. Номинальный ток отключения, кА 25
4. Номинальная частота, Гц 50
 5. Собственное время отключения, мс < 51
6. Полное время отключения, мс < 66
7. Собственное время включения, мс < 71
8. Механический ресурс, кол-во циклов В/О 10000
9. Номинальное выдерживаемое напряжение грозового импульса, кВ 75
10. Номинальная продолжительность короткого замыкания, с 3

3. Распределительное устройство низкого напряжения РУНН-0,4кВ

Распределительное устройство низкого напряжения (РУНН-0,4 кВ) ячеечной конструкции

одностороннего обслуживания.
Ввод от трансформаторов выполнен медными шинами 0,4 кВ. Вывод кабелей предусмотрен
через основание блочно-модульного здания. Проемы для вывода кабельной продукции выбираются
(и согласовывается с Заказчиком) исходя из сечений проектируемых кабелей.
Корпус НКУ изготовлен из оцинкованной стали толщиной 2 мм, с применением в качестве
крепежа сталь-алюминевой заклепки, без применения электродуговой сварки. Корпус окрашен
полимерной порошковой краской. Шкафы РУНН способны выдержать воздействие влажности,
механические, электрические и тепловые нагрузки при нормальных условиях эксплуатации.
Шкафы разделены на функциональные зоны для обеспечения локализации дугового
замыкания в точке его возникновения. В конструкции предусмотрены барьеры из листовой стали
между вертикальными ячейками шкафов.
Степень защиты РУНН IP 31.
В верхней части шкафов РУНН-0,4 кВ расположен изолированный отсек сборных шин,
который включает в себя главные (магистральные) сборные изолированные шины. Материал шин –
медь.
В кабельном отсеке расположены вертикальные N и РЕ шины. Для присоединения оболочек,
брони кабельных линий и заземления различных устройств, расположенных в щите, в шине РЕ
предусмотрен ряд дополнительных отверстий. Для фиксации внешних кабельных линий на стойках
каркаса шкафов установлены дополнительные устройства крепления.
На фасадной и тыльной стороне дверцы каждого распределительного шкафа
располагается однолинейная схема.
На дверях вводных и секционной панелей расположены органы управления выключателями
и сигнальная арматура для индикации:
− Автоматический выключатель включен (красного цвета);
− Автоматический выключатель отключен (зеленого цвета).
Схема АВР и вторичные цепи выполнены с использованием промышленного контроллера.
На двери секционной панели выведен ключ выбора режима работы АВР (Автоматический/Ручной)
и сигнальная арматура для индикации АВР введен, а в панели расположена схема АВР с
использованием микропроцессорного устройства типа.

Таблица 2. Основные характеристики НКУ-0,4 кВ

Наименование параметра Значение параметра
Номинальное рабочее напряжение устройств, В 380
Номинальная частота, Гц 50/60
Напряжение цепей управления, В ~220
По виду конструкции Шкафное; одностороннего
обслуживания.
По месту установки Внутренней установки.
По степени защиты IP31
По способу установки Выкатные, втычные
Степень секционирования 3b
Срок службы 30 лет

Рисунок 3. Вид панелей РУНН-0,4 кВ

Высоковольтные Электротехнические Аппараты
Высоковольтные Электротехнические Аппараты
В ходе детальной разработки проекта, возможны небольшие корректировки описанных технических характеристик.

Высоковольтные Электротехнические Аппараты

Высоковольтные Электротехнические Аппараты
Высоковольтные Электротехнические Аппараты
Высоковольтные Электротехнические Аппараты
В ходе детальной разработки проекта, возможны небольшие корректировки
описанных технических характеристик.

Высоковольтные Электротехнические Аппараты

Высоковольтные Электротехнические Аппараты
