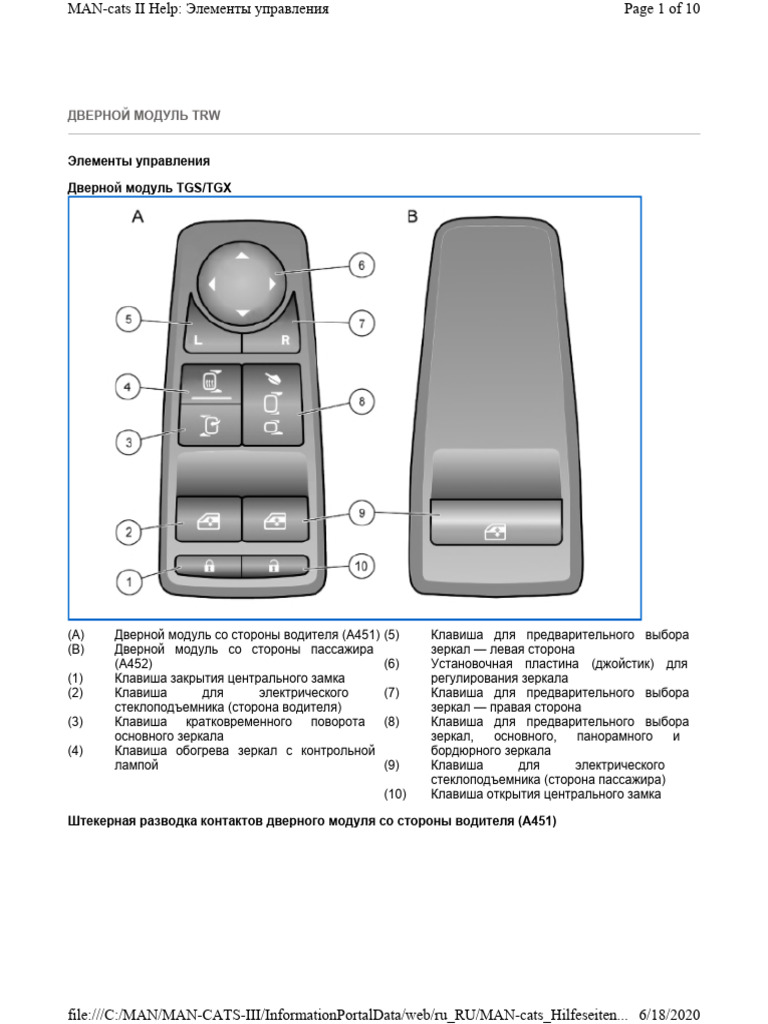

Элементы управления
(A) Дверной модуль со стороны водителя (A451) (5) Клавиша для предварительного выбора
(B) Дверной модуль со стороны пассажира зеркал — левая сторона
(A452) (6) Установочная пластина (джойстик) для
(1) Клавиша закрытия центрального замка регулирования зеркала
(2) Клавиша для электрического (7) Клавиша для предварительного выбора
стеклоподъемника (сторона водителя) зеркал — правая сторона
(3) Клавиша кратковременного поворота (8) Клавиша для предварительного выбора
основного зеркала зеркал, основного, панорамного и
(4) Клавиша обогрева зеркал с контрольной бордюрного зеркала
лампой (9) Клавиша для электрического
стеклоподъемника (сторона пассажира)
(10) Клавиша открытия центрального замка
file:///C:/MAN/MAN-CATS-III/InformationPortalData/web/ru_RU/MAN-cats_Hilfeseiten... 6/18/2020
MAN-cats II Help: Элементы управления Page 2 of 10
file:///C:/MAN/MAN-CATS-III/InformationPortalData/web/ru_RU/MAN-cats_Hilfeseiten... 6/18/2020
MAN-cats II Help: Элементы управления Page 3 of 10
Закрытие стеклоподъемника
1 91307 (дополнительные переключатели стеклоподъемника в консоли коробки
передач для длинной кабины водителя)
Центральный замок, двигатель исполнительных элементов —
2 80307 разблокирован
Дверной замок слева (A465)
Центральный замок, замочный переключатель E
3 80513
Замочный переключатель слева (S519)
Открытие стеклоподъемника
4 91303 (дополнительные переключатели стеклоподъемника в консоли коробки
передач для длинной кабины водителя)
Центральный замок, двигатель исполнительных элементов —
5 80309 заблокирован
Дверной замок слева (A465)
Центральный замок, выключатель с механической блокировкой E
6 58305
Дверной замок слева (A465), центральный бортовой компьютер 2 (A302)
Центральный замок, двигатель исполнительного элемента —
7 80305 разблокирован/заблокирован
Дверной замок слева (A465)
8 --- не занятый
9 --- не занятый
Технические характеристики
Номинальное
UN = 24 В
напряжение:
Рабочее напряжение: UBat = 16–32 В
Чрезмерно высокое 36 В в течение 1 часа при максимальной температуре
напряжение окружающей среды 40°C
тепловая область применения ниже стандартных условий окружающей среды: -40° ...
+80℃
file:///C:/MAN/MAN-CATS-III/InformationPortalData/web/ru_RU/MAN-cats_Hilfeseiten... 6/18/2020
MAN-cats II Help: Элементы управления Page 4 of 10
file:///C:/MAN/MAN-CATS-III/InformationPortalData/web/ru_RU/MAN-cats_Hilfeseiten... 6/18/2020
MAN-cats II Help: Элементы управления Page 5 of 10
Функции
file:///C:/MAN/MAN-CATS-III/InformationPortalData/web/ru_RU/MAN-cats_Hilfeseiten... 6/18/2020
MAN-cats II Help: Элементы управления Page 6 of 10
Подогрев зеркала
Подогрев зркала функционирует только при включенном зажигании. Нажатием клавиши "Подогрев
зеркал" включается подогрев для всех имеющихся на автомобиле наружных зеркал (зеркало бокового
обзора приобретается отдельно). Кроме того, загорается встроенный в клавише светодиод "Подогрев
зеркал".
После выключения зажигания подогрев зеркала автоматически выключается. Подогрев зеркала остается
также в отключенном состоянии, если снова включают зажигание.
Примечание: При напряжении бортовой сети ниже 23 В обогрев зеркал деактивируется; если напряжение
опять повышается, обогрев снова включается автоматически.
Регулирование зеркала
Регулирование для основного (A157/A156), широкоугольного (A251/A252) и бордюрного зеркала
(A253/A254) может включаться только в том случае, если включено зажигание.
file:///C:/MAN/MAN-CATS-III/InformationPortalData/web/ru_RU/MAN-cats_Hilfeseiten... 6/18/2020
MAN-cats II Help: Элементы управления Page 7 of 10
через 30 секунд или после повторного нажатия клавиши зеркало снова перемещается в свое исходное
положение.
При дооборудовании необходимо заменить зеркало и дверной модуль. Нет необходимости в принятии
дополнительных мер (файл данных и т. д.).
Электрический стеклоподъемник
Закрытие окон двери возможно даже при выключенном главном выключателе аккумулятора.
Включите зажигание.
Чтобы открыть дверное окно частично или полностью, кратковременно нажмите кнопку со стороны
водителя или кнопку со стороны пассажира внизу, дверное окно автоматически опускается полностью
вниз. При повторном нажатии кнопок открытие дверного окна можно остановить в любом нужном
положении.
Чтобы закрыть дверное окно частично или полностью, нажмите кнопку со стороны водителя или со
стороны пассажира. Нажимайте кнопку до тех пор, пока дверное окно не окажется в нужном положении
или не закроется.
Если при закрытии окна сила замыкания превышает определенное значение (например, из-за
постороннего предмета), закрытие сразу прекращается и окно снова приоткрывается.
Центральный замок
Блокирование и разблокирование также возможно при выключенном зажигании (только при закрытых
дверях).
Разблокирование/блокирование дверей
Для отпирания дверей нажмите кнопку открытия центрального замка: При однократном нажатии
file:///C:/MAN/MAN-CATS-III/InformationPortalData/web/ru_RU/MAN-cats_Hilfeseiten... 6/18/2020
MAN-cats II Help: Элементы управления Page 8 of 10
разблокируется только дверь водителя. Если клавишу центрального замка нажать еще раз справа, то
также разблокируется дверь пассажира. Для запирания дверей нажмите кнопку закрытия центрального
замка: Двери водителя и пассажира заперты.
Основное зеркало
Мощностная характеристика подогрева зеркала (пленочный нагреватель) при испытательном
напряжении 28 В
Номинальное напряжение: UN = 24 В
Рабочее напряжение: UBat = 16–32 В
Испытательное напряжение: Uprüf = 28 В
Номинальный ток при 20°C при испытательном напряжении 28 В: IN = 1,8 ±0,3A
Номинальный ток при 20°C при испытательном напряжении 28 В: RN = 9-14 Ом
Максимальное потребление тока при 40°C при испытательном напряжении Iмакс = 3,1 А
28 В:
тепловая область применения ниже стандартных условий окружающей -40° ... +80℃
среды:
Широкоугольное зеркало
Мощностная характеристика подогрева зеркала (пленочный нагреватель) при испытательном
напряжении 28 В
file:///C:/MAN/MAN-CATS-III/InformationPortalData/web/ru_RU/MAN-cats_Hilfeseiten... 6/18/2020
MAN-cats II Help: Элементы управления Page 9 of 10
Номинальное напряжение: UN = 24 В
Рабочее напряжение: UBat = 16–32 В
Испытательное напряжение: Uprüf = 28 В
Номинальный ток при 20°C при испытательном напряжении 28 В: IN = 1 ±0,3A
Номинальный ток при 20°C при испытательном напряжении 28 В: RN = 27-48 Ом
Максимальное потребление тока при 40°C при испытательном напряжении Iмакс = 1,7 А
28 В:
тепловая область применения ниже стандартных условий окружающей -40° ... +80℃
среды:
Бордюрное зеркало
Мощностная характеристика подогрева зеркала (пленочный нагреватель) при испытательном
напряжении 28 В
Номинальное напряжение: UN = 24 В
Рабочее напряжение: UBat = 16–32 В
Испытательное напряжение: Uprüf = 28 В
Номинальный ток при 20°C при испытательном напряжении 28 В: IN = 0,7 ±0,2 A
Номинальный ток при 20°C при испытательном напряжении 28 В: RN = 27-48 Ом
file:///C:/MAN/MAN-CATS-III/InformationPortalData/web/ru_RU/MAN-cats_Hilfeseiten... 6/18/2020
MAN-cats II Help: Элементы управления Page 10 of 10
Максимальное потребление тока при 40°C при испытательном напряжении Iмакс = 1,7 А
28 В:
тепловая область применения ниже стандартных условий окружающей -40° ... +80℃
среды:
