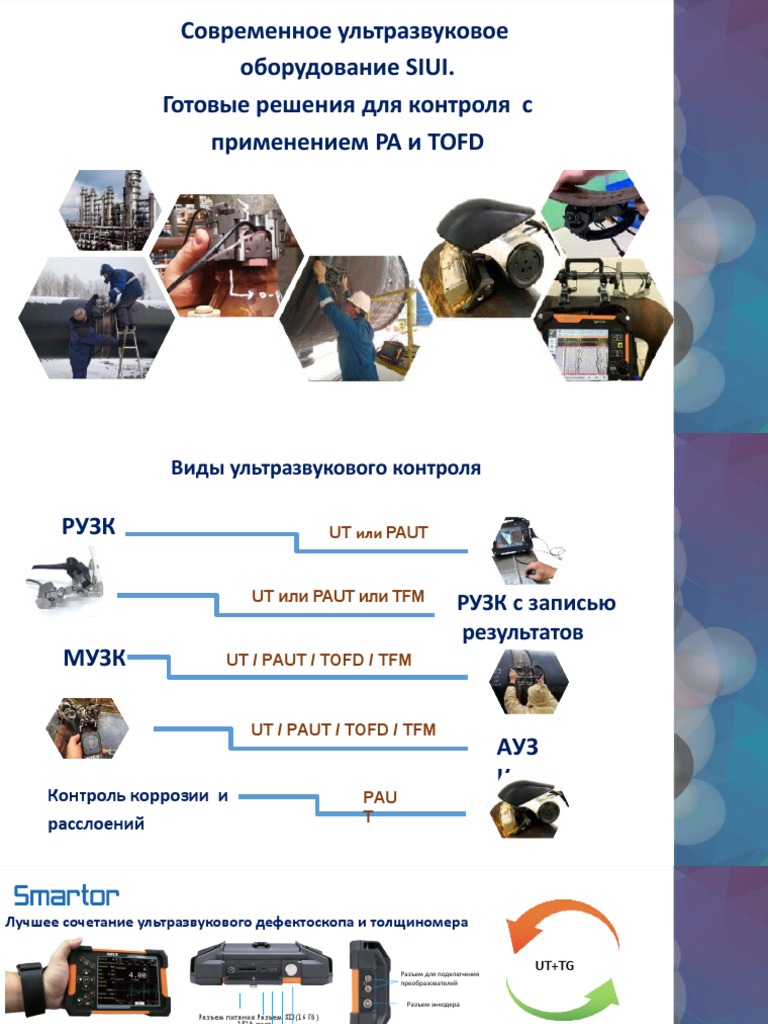

Современное ультразвуковое

оборудование SIUI.
Готовые решения для контроля с
применением PA и TOFD
 Виды ультразвукового контроля

РУЗК UT или PAUT

UT или PAUT или TFM РУЗК с записью

результатов
МУЗК UT / PAUT / TOFD / TFM

UT / PAUT / TOFD / TFM

АУЗ
К
Контроль коррозии и PAU
расслоений T
Лучшее сочетание ультразвукового дефектоскопа и толщиномера

Разъем для подключения

UT+TG

преобразователей


Разъем энкодера
Разъем питания Разъем SD (16 Гб)
VGA порт
Характеристики Mini USB порт

• Класс защиты: IP 67 Калибровочный блок

• Компактный размер: 198х128х52 мм

• Легкий вес: 0.9 кг с батареей
• Функции дефектоскопа: пошаговые мастера настроек, ВРЧ, DAC кривые, АРУ, видеозапись
Дополнительные функции: B-развертка, спектральный анализ датчиков, моделирование
контроля, коррекция искривления поверхности, измерение высоты трещины. Стандарт AWS
D1.1/D1.5 и API 5UE.
• Функции толщиномера: A-развертка, измерение толщины (без покрытия и через
покрытие), автоматический поиск, измерение скорости, сигнализация и сохранение
результатов .
• Дополнительные функции: измерение толщины покрытия, B-развертка, многослойные
измерения, построение кривой коэффициента времени и температурная компенсация.
Функциональные возможности дефектоскопа
Дополнительные функция толщиномера
Позволяет минимизировать ваши затраты и увеличить производительность контроля.

Компактный и ударопрочный
SyncScan имеет класс защиты IP65 и применяется во всех
отраслях промышленности.
Наличие ПО для полного анализа результата контроля данных.
Компактный размер 284х220х105 мм, с весом 3.75кг с
батареей, что дает возможность использования одной рукой.

Возможные конфигурации
• Традиционный UT
• 1 TOFD/UT; 2 TOFD/UT; 4 TOFD/UT
• PA16:64/UT; PA16:64 + 1 TOFD/UT
• PA32:128/UT; PA32:128 + 2 TOFD/UT
SyncScan3
Повысьте эффективность использования PA TOFD TFM
Ультразвуковой дефектоскоп SyncScan 3 это 64:128PR PAUT дефектоскоп с реализацией метода общей
фокусировки (TFM), поддержкой до 4 каналов TOFD и 3D визуализацией контроля, что обеспечивает больше
возможностей для проведения контроля в нефтегазовой, транспортной, авиационной, судостроительной и
производственной промышленностях.

• 64 активных канала фазированной решетки, для обеспечения лучшего

перекрытия толщин и точности
• Большой экран удобный для контроля коррозии основного металла
• Реализация метода TFM обеспечивает быстрое нахождения дефекта
• Оснащен 4-канальным TOFD для контроля больших толщин (до 300 мм)
• Поддержка двух батарей с возможностью ‘’Горячей замены’’
• Модульная обработка данных для улучшения производительности TFM
 Сравнение приборов
Технические SyncScan 3 MX3 64 (Olympus) SyncScan 32:128 MX2 32:128 (Olympus)
характеристики

Размеры, мм 365х270x115 мм 335 x 221 x 151 мм 284 х 220 х 105 мм  325 х 235 х 130 мм
4,8 кг с одной
Вес 7,7 кг с 2 батареями 5,7 кг (с 1 батареей) 4 кг с батареей батареей(3,2 кг прибор и
1,6 кг модуль)
Язык интерфейса русский - есть русский - есть русский - есть русский - есть
1 или 2 (в аккумуляторном
При покупке дается 1
отсеке можно разместить
Замена батарей на + батарея, если докупить - две батареи с
"горячую" еще 1, то функция будет
работать возможностью «горячей»
замены)
Рейтинг IP IP65 IP65 IP65 IP66

Сенсорный 12.1'', (1024 × Сенсорный 10,6'', 1280 × Сенсорный 8.4'', (800 ×

Дисплей 768 точек) 768 пикселей 600 точек) 8.4'', (800 × 600 точек)

Да (если не указано иное Да (если не указано иное

GPS - -
для некоторых регионов) для некоторых регионов)
LiIon, до 5 часов с 2-мя LiIon 7,5Ач, более 4,5 LiIon, 7 часов с двумя
Аккумулятор LiIon 10.3Ач, более 4 часов
батареями часов батарями
Диапазон температур
от -20 до +55 ºC от −10 °C до 45 °C от -10 до +45 ºC от –10°C до 45°C
эксплуатации
SD карта памяти или Карты памяти SDHC™ и SD карта памяти или Карты памяти SDHC™ или
Запоминающие
устройства стандартные USB- SDXC™ или стандартные стандартные USB- стандартные USB-
устройства USB-устройства устройства устройства
Датчик пути двухкоординатный двухкоординатный двухкоординатный двухкоординатный

Сменные призмы + + + +
 Сравнение приборов
Технические SyncScan 3 MX3 64 (Olympus) SyncScan 32:128 MX2 32:128 (Olympus)
характеристики
РЧ, полное, РЧ, полное,
РЧ, полное, РЧ, полное,
положительная положительная положительная положительная
Детектирование полуволна, отрицательная полуволна, отрицательная
полуволна, отрицательная полуволна, отрицательная
полуволна, полуволна полуволна, полуволна
фильтрированное фильтрированное
Режим одновременного
отображения сканов до 8 до 8 до 8 до 8

Диапазоны углов для

поперечных волн от -89°до 89° от -89°до 89° от -89°до 89° от -89°до 89°

Количество стробов 3 3 3 3

Наличие сигнальных
+ + + +
стробов

Дискретность измерения 0,01мм 0,01мм 0,01мм 0,01мм

Зависит от размера Зависит от размера

Макс. Размер файла 25 ГБ 300 МБ
внешней памяти внешней памяти
Количество каналов 4 в приборе, до 5 со спец до 2 до 2 до 2
UT/TOFD переходником

Частота оцифровки UT/PA 170МГц/100 МГц 100 МГц/100 МГц 170МГц/100 МГц 100 МГц/100 МГц
30-1000/30-1000
Настраивается для
полупериод биполярного
Длительность импульса 30-1000/50-1000 для всех импульса или
30-1000/50-1000 30-1000/30-500
для UT/PA, нс режимов детектирования длительность
отрицательного импульса,
в остальных случаях 30-
500
 Сравнение приборов
Технические SyncScan 3 MX3 64 (Olympus) SyncScan 32:128 MX2 32:128 (Olympus)
характеристики
Напряжение генратора 50-400В / 10-100В 85-295 В/40-115В 50-400В / 10-100В 85-295 В/40-115В
UT/PA
АРК, ВРЧ кривые для
до 16 точек до 16 точек до 16 точек до 16 точек
UT/PA
0,25-28,5 МГц/0,2-
Рабочие частоты UT/PA 0.5-20 МГц / 0.7-20 МГц 0.5-20 МГц / 0.7-20 МГц 0,25-28,5 МГц/0.5-18 МГц
26,5 МГц
Секторное, линейное, Секторное, линейное, Секторное, линейное, Секторное, линейное,
Тип сканирования комбинированное комбинированное комбинированное комбинированное

Распознование датчиков Автоматическое Автоматическое Автоматическое Автоматическое

Возможность работы в UT, TOFD, PA, DLA, DMA, UT, TOFD, PA, DLA, DMA, UT, TOFD, PA, DLA, DMA, UT, TOFD, PA, DLA, DMA,
режимах CRW, TFM TFM CRW TFM
Количество активных
64 64 32 32
каналов
Количество пассивных
128 128 128 128
элементов

Количество групп PA до 6 до 8 до 6 до 8

Количество законов Всего до 1024 (максимум

512 512 256
фокусировки 512 на одну группу)
3 низкочастотных, 3
4 низкочастотных, 6 4 низкочастотных, 6
9 полосовых и 7 фильтров полосовых и 5
Фильтры PA полосовых и 4 полосовых и 4
верхних частот высокочастотных
высочастотных высочастотных
фильтров.
Частота повторения
зондирующего импульса 100-20000 Гц до 12000 Гц 100-10000 Гц До 10 кГц (C-скан)
в режиме PA
Диапазон регулировки
0-80 дБ 0-80 дБ 0-80 дБ 0-80 дБ
усиления PA канала
 Сравнение приборов
Технические SyncScan 3 MX3 64 (Olympus) SyncScan 32:128 MX2 32:128 (Olympus)
характеристики
Возможность работы в + + - -
режиме TFM
Количество активных
64 64 - -
каналов
Количество пассивных
128 128 - -
каналов
LL, LLL, LLLL, TT, TTT, TTTT, LL, LLL, TT, TTT, TTTT, TTTTT,
Режимы TFM LTT, TLT, TLL, TTL TTL, TLT, LTT, TLL - -

Не регулируемое
Разрешение TFM Регулируемое 64-1024 1024х1024 - -
Одновременное
использование режимов до 6 до 4 - -
TFM
Огибающая в режиме
+ + - -
TFM
Диапазон регулировки 0-80 дБ 0-80 дБ - -
усиления TFM
Режим отображения 3D
дефектов на сварном + - - -
соединении
Решения для ручного контроля с применением технологии PA

Решение для РУЗК

Дефектоскоп SyncScan + датчик PA

Решение для РУЗК с записью результатов

Дефектоскоп SyncScan + датчик PA + сканер PES-02

УЛЬТРАЗВУКОВОЙ КОНТРОЛЬ ВО ВСЕХ ОТРАСЛЯХ ПРОМЫШЛЕННОСТИ

Решения для механизированного ультразвукового контроля
Контроль сварных соединений и основного металла
сосудов под давлением и резервуарных конструкций, труб
диаметром от 250 мм с помощью сканера PTS-P05

Контроль датчиками головных волн

Дефектоскоп SyncScan + PTS-P05 + датчики CRW

Контроль датчиками PA
Дефектоскоп SyncScan + PTS-P05 + датчики PA

Контроль датчиками TOFD

Дефектоскоп SyncScan + PTS-P05 + датчики TOFD

Контроль датчиками TFM

Дефектоскоп SyncScan3 + PTS-P05 + датчики TFM

Решения для механизированного ультразвукового контроля

Контроль трубопроводов малого диаметра от 21 мм с помощью

сканера LPS-01/02 с применением датчиков PA и TOFD.

Контроль датчиками PA
Дефектоскоп SyncScan + LPS-01/02 +
датчики PA

Контроль
датчиками
TOFD
Дефектоскоп
SyncScan + LPS-02 +
датчики TOFD

УЛЬТРАЗВУКОВОЙ КОНТРОЛЬ ВО ВСЕХ ОТРАСЛЯХ ПРОМЫШЛЕННОСТИ

Решения для механизированного ультразвукового контроля
Контроль сварных соединений и основного металла сосудов под давлением и
резервуарных конструкций, сварных швов трубопроводов среднего и большого диаметра
от 168 мм, швов приварки фасонных изделий, с помощью сканера TSE-03

Контроль средних труб диаметром от 168 мм

Дефектоскоп SyncScan + TSE-03 + датчики PA и

TOFD

Контроль фасонных изделий

Дефектоскоп SyncScan + TSE-03 + датчики PA и TOFD
Контроль сосудов и резервуаров
Дефектоскоп SyncScan + TSE-03 + датчики PA и TOFD

УЛЬТРАЗВУКОВОЙ КОНТРОЛЬ ВО ВСЕХ ОТРАСЛЯХ ПРОМЫШЛЕННОСТИ

 Решения для механизированного и автоматизированного
ультразвукового контроля
Установка «MSCAN-SUPOR» – готовое комплексное решение ультразвукового
контроля сварных соединений магистральных трубопроводов диаметром от 500 мм
и толщиной стенки от 8 мм, сварных швов сосудов и резервуаров

Контроль сосудов и резервуарных конструкций

Дефектоскоп SyncScan + UHTS-X02 + датчики PA/TOFD/CRW

Автоматический контроль швов магистральных трубопроводов

Дефектоскоп SyncScan + СPS-01/02+AUS + датчики PA/TOFD/CRW/TFM

УЛЬТРАЗВУКОВОЙ КОНТРОЛЬ ВО ВСЕХ ОТРАСЛЯХ ПРОМЫШЛЕННОСТИ

Решения для механизированного ультразвукового контроля

Контроль сварных соединений трубопроводов

диаметром от 100 мм до 1000 мм с помощью
сканера CPS-02 и от 1000 мм до 1420 мм с
помощью сканера CPS-01

Контроль трубопроводов от Ø 100 до Ø 1000

Дефектоскоп SyncScan + CPS-02 +

датчики PA/TOFD/CRW

Контроль трубопроводов от Ø 1000 до Ø 1420

Дефектоскоп SyncScan + CPS-01 + датчики

PA/TOFD/CRW

УЛЬТРАЗВУКОВОЙ КОНТРОЛЬ ВО ВСЕХ ОТРАСЛЯХ ПРОМЫШЛЕННОСТИ

Решения для контроля коррозии и поиска расслоений
Контроль сталей и сплавов
Дефектоскоп SyncScan + MPS-02

Контроль сталей и сплавов иммерсионным способом

Дефектоскоп SyncScan + MPS-01А

Контроль композитных материалов

Дефектоскоп SyncScan + WPS-02

Автоматизированный контроль коррозии

Дефектоскоп SyncScan + СUS-01
 Решения для автоматизированного ультразвукового контроля
AUT (автоматический ультразвуковой контроль),
основным принципом которого является «метод
сканирования по зонам», который заключается в
разделении кольцевого сварного соединения на
зоны и последующего двухстороннего контроля.
Применяется для контроля сварного соединения и
околошовной зоны.

• Высокая выявляемость дефектов

• Быстрая настройка
• Имеет небольшой вес в сравнении с аналогами
• Отсутствие изменений положения датчика
• Степень защиты IP 65
• Cканер имеет 10 скоростей
• Контроль за акустическим контактом
• Возможность интегрированного исполнения
Обечайка реактора. Толщина 94мм
Обечайка реактора. Толщина 94мм
Днище реактора. Толщина 74мм
Днище реактора. Толщина 74мм
Ультразвуковые преобразователи и призмы

Ультразвуковые преобразователи для UT

Ультразвуковые преобразователи PA

Ультразвуковые преобразователи TOFD

Призмы для преобразователей PA и TOFD

УЛЬТРАЗВУКОВОЙ КОНТРОЛЬ ВО ВСЕХ ОТРАСЛЯХ ПРОМЫШЛЕННОСТИ

Изготовление стандартных и калибровочных образцов для
ультразвукового контроля

УЛЬТРАЗВУКОВОЙ КОНТРОЛЬ ВО ВСЕХ ОТРАСЛЯХ ПРОМЫШЛЕННОСТИ

 НАМ ДОВЕРЯЮТ

ОАО "Краснодаргазстрой" Стройтранснефтегаз Практика-Т

ОАО "Промтехмонтаж" Нефтегазкомплектмонтаж ОАО"Волгограднефтемаш"

 НАМ ДОВЕРЯЮТ
• УПП«Запад-Транснефтепродукт»
• УП «Витебскоблгаз»
• ООО «Сфера промышленной безопасности»
• УП «Белгазпромдиагностика»
• РУП «Витебскэнерго»
• ТОО «Интеринж-Алматы»
• ТОО «Азия Центр NDT»
• ТОО «ДИК ОЙЛ»
• ООО «НГТИИ»
• АО «Стройтранснефтегаз»
• АО «Краснодаргазстрой»
• ОАО «Волгограднефтемаш»
• ООО «Профкон»
• АО «МРТС»
• «Ривненская АЭС»
• РГП «Институт ядерной физики»
• ТОО «НПО Дефектоскопия»
• ТОО «Атыраунефтемаш»
• ООО «Велесстрой» и др.
СПАСИБО ЗА ВНИМАНИЕ!

www.siui-ndt.ru

УЛЬТРАЗВУКОВОЙ КОНТРОЛЬ ВО ВСЕХ ОТРАСЛЯХ ПРОМЫШЛЕННОСТИ
