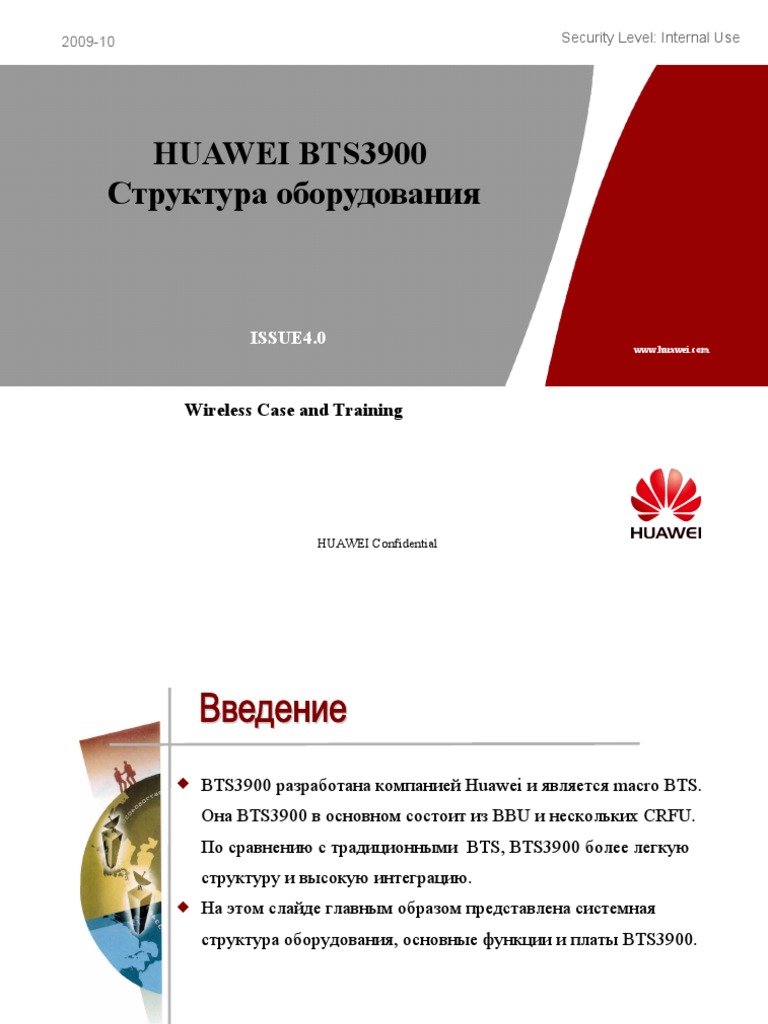

Huawei Bts3900 Структура оборудования: ISSUE4.0

2009-10 Security Level: Internal Use
HUAWEI BTS3900
Структура оборудования
ISSUE4.0 www.huawei.com
Wireless Case and Training
HUAWEI Confidential
 BTS3900 разработана компанией Huawei и является macro BTS.
Она BTS3900 в основном состоит из BBU и нескольких CRFU.
По сравнению с традиционными BTS, BTS3900 более легкую
структуру и высокую интеграцию.
 На этом слайде главным образом представлена системная
структура оборудования, основные функции и платы BTS3900.
HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 2

 Функции и свойства BTS3900
 Структура оборудования и функции BTS3900
 Конфигурация сети для BTS3900

Глава 1 BTS3900 Описание системы
Глава 2 BTS3900 Структура оборудования
Глава 3 BTS3900 Конфигурация сети

Evolution of the CDMA BTS
RRU MRFU
Unified platform
Outdoor
C/W/G/UMB/LTE unified-platform Indoor
Smooth evolution to UMB/LTE BBU
Stackable design V4
High PA, large capacity

High performance DORA BTS3606C
ODU3601CE
BTS3606E
V3
Digital multi-carrier PA BTS3606

 Высокое выполнение
High performance DOR0  Высокая надежность
V2  Lower CAPEX & OPEX
 Стремительное
BTS3601C развитие
Single carrier PA BTS3612
 Smooth evolution
V1
 Low Power Consumption

Схема
MS: Mobile Station BTS: Base Transceiver Station BSC: Base Station Controller
DBS ： Distributed Base Station

Глава 1 BTS3900 Описание системы
Глава 2 BTS3900 Структура оборудования
Глава 3 BTS3900 Конфигурация сети

Составные части
Board/Module Full Name Parts in a Single Cabinet
Full Configuration Minimum Configuration
BSBC Universal BBU Subrack Backplane type C 1 1
(2U)
UEIU Universal Environment Interface Unit ≥ 3 1
GTMU GSM Transmission and Management Unit 1 1
for the BBU
UELP Universal E1/T1 Lightning Protection Unit 0 0
UBFA Universal BBU Fan unit type A (2U) 1 1

UPEU Universal Power and Environment interface 2 1
Unit
DRFU Double Radio Filter Unit 6 1
DCDU-01 Direct Current Distribution Unit 1 1
GATM GSM Antenna and TMA Control Module 1 0
PMU Power and Environment Monitoring Unit 1 0
PSU (AC/DC) Power Supply Unit (AC/DC) 3 0
PSU (DC/DC) Power Supply Unit (DC/DC) 4 0
FAN Box FAN Box 1 1

Часть 1 Структура системы
Часть 2 Компоненты оборудования

BTS3900 Cabinet
Размеры кабинета: В×Ш×Г=900mm×600mm×450mm
Размеры базы: В×Ш×Г=400mm×600mm×420mm
Вес: 57kg(пустой) /142kg(полная конфигурация)

Базовая Конфигурация 3900

BTS3900 Cabinet Structure
Fully configured cabinet (-48VDC) Fully configured cabinet (+24VDC) Fully configured cabinet (~220VAC)

BTS3900 Cabinet Structure
Stacked cabinets in full Stacked cabinets in full Stacked cabinets in full

configuration (-48VDC) configuration (+24VDC) configuration (~220VAC)

Часть 1 Структура системы
Часть 2 Компоненты оборудования

BTS3900 Компоненты
BTS 3900 Состоит из:
BBU
CRFU
DCDU-01
FAN

Базовая Конфигурация 3900

BBU3900
 BBU: Baseband unit
Тип BBU3900
Размеры 442mm*86mm*310mm
Вес ≤ 160 kg [352.8 lb]
Рабочее -48 V DC: -38.4 V DC to -57 V DC

Напряжение
Потребляемая При базовой конфигурации S(1/1/1) 640 W

мощность При полной конфигурации S(4/4/4) 1365 W

BBU Структура оборудования
 BBU маленький блок с внешними портами на передней панели.
 Платы BBU3900 это CMPT, HECM/HCPM, FAN, UPEU, USCU, UTRP.
BBU3900 модули это UELP/UFLP.

CMPT
 CMPT: CDMA Main Processing & Transmission Unit.
 Размеры: 280mm * 144.45mm* 20.32mm
 Рабочеенапряжение : 12V DC. ≤ 45W.
 П отребляемая мощность : ≤ 25 W
 О бъязательная плата CMPT, HCPM/HECM, UPEU, и FAN.
 BBU максимальная конфигурация CMPT 2 платы работающая как 1+1.
 Две платы CMPT не могут работать в одной и тоже время.
 CMPT это основная плата для процесса и передачи между BTS и BSC,
к онтроллирует и управляет BTS системой и обеспечивает синхронизацией
BTS системы.

CMPT
接口连接器描述
ETH RJ45 Commissioning port
port
TST RJ45 Clock test port
port
USB USB Reserved USB port
CMPT (4 E1) panel port
(1) ETH port (2) FE0 port (3) FE1 port (4)
E1/T1 DB26 E1/T1 поточный порт
USB port (5) TST port (6) E1/T1 port (7) GPS
port
port
FE0 RJ45 FE signal port, supporting cable
electric connection
al port
SMA
GPS Используется для соединения
порт GPS антенны

HCPM
 HCPM: HERT Channel Processing Module, 1X.

 Размеры : 280mm* 144.4mm * 20.32mm.
 Рабочее напряжение : +12V DC.
 П отребляемая мощность : ≤20W
 К оличество обрабатываемых каналов: 285 прямой канал and 256 обратный канал
 Чип Qualcomm CSM6700.
 BBU3900 поддерживает 6 штук HCPM.
1-MDR26 - Обратный порт
2-SFP SFP Соединение RF с (RRU/RFU) и
ODU.

HECM
 HECM: HERT Enhance Channel Processing Module, EVDO.
 Размеры : 280mm* 144.4mm* 20.32mm
 Р абочее напряжение : +12V DC.
 П отребляемая мощность : ≤28W.
 К оличество обрабатываемых каналов : поддерживает 192 абонента :
 Чип Qualcomm CSM6800.
 BBU3900 поддерживает 6 штук HECM.
Тип Кабель Функции
1-MDR26 - Обратный порт

2-SFP SFP Соединение RF с (RRU/RFU) и
ODU.

BBU Module—UPEU
The universal power and environment interface unit (UPEU)
поддерживает напряжение на входе –48V/ +24V DC power input, обеспечивает
питанием платы, модули и вентиляторы в BBU и предоставляет доступ к сигналом
мониторинга окружающей среды.
UPEU представляет следующие функции:

Преобразует
-48V или +24V DC в +12V DC подходящее для плат.
Обеспечивает два RS485 входа для мониторинга окружающей среды
каждый по восемь сухих контактов для алармов.
Обеспечивает защиту от переполюсовки.
Название Тип Функции

1- EXT_ALM1 RJ45 For receiving dry contact sign
als from four sources
2-EXT_ALM0
3-MON1 RJ45 For receiving RS485 signals f

rom a source
4-MON0
UPEA 5-PWR 3W3 For leading in external power

input

FAN
 FAN:
 Размеры : 25.4mm* 280mm* 80mm
 Входное напряжение: 11V~14V.
 П отребляемая мощность ≤20W.

UTRP
 UTRP: Universal Extension Transmission Processing Unit,

Д ля передачи информации между BTS и BSC
 Размеры : 280mm* 144.45mm * 20.32mm
 Входное напряжение : +12V DC. П отребляемая мощность ≤28.05W.
 UTRP подеррживает 8 E1/T1.
 BBU поддерживает 2 UTRP, 1+1
1-E1/T1(0-3) DB26 4 E1/T1.
2-E1/T1(4-7) DB26 4 E1/T1.

UELP
 UELP: Universal E1/T1 Lighting Protection Unit, Универсальный E1/T1 блок

грозозащиты (UELP) обеспечивает грозозащиту E1/T1 сигналов имеет один DIP switch,
который используется для установки значения соптротивления на E1/T1 порт
 Размеры: 230.5mm* 144.4mm* 20.32mm
 BBU поддерживает 2 UELP имеет один DIP switch, который используется для
установки значения сопротивления на E1/T1 порте
1-INSIDE DB25 DB25 port, supporting fo
ur E1/T1 signal
inputs
2-OUTSIDE DB26 DB26 port, supporting
 注意 :
当 BBU3900 配置 UTRP 时 , 不能同时在 BBU 内配置 UELP. UELPfour E1/T1 signal
可以配置在 SLPU 中 .
Outputs

USCU
 USCU: Universal Satellite Card and Clock Unit.

 Размеры : 280mm* 144.4mm * 20.32mm.
 Входное напряжение : +12V DC. П отребляемая мощность : ≤6W.
 Для синхронизации используется GPS/RGPS/BITS
 M2M, Resolution T, GPS15L, K161, GG16, JNS100.
 BBU3900 поддерживает 2 USCU
1-GPS SMA For receiving GPS
signals
2-RGPS 8Pin For receiving RGPS
signals.
3-BITS SMA For receiving BITS
clock signals
4-TEST SMA For clock testing

BBU Board UEIU
Размеры : 292.39 mm x 85 mm x 40.14mm
Входное напряжение : +12 V DC . П отребляемая мощность : ≤ 1 W
The universal environment interface unit (UEIU) поддерживает несколько сигналов для наблюдения за
окружающей средой. UEIU поддерживает восемь Boolean
alarm signals и два RS485 environment monitoring signals.
UEIU не обязательна. Ее добавляют когда не хватает интерфейсов для наблюдения за окружающей средой
Label Connect Description

or
EXT- RJ45 Восемь сухих контактов
ALM1
EXT- RJ45
ALM0
MON1 RJ45 Представляет два RS485
environment monitoring signals
(1) EXT_ALM1 port (2)
EXT_ALM0 port (3) MON1 MON0 RJ45
port (4) MON0 port

Логическая схема BTS3900

Кабельные соединения BBU
 Кабели BBU3900 подразделяются на: PGND cable, -48VDC
power cable, E1/T1 cable, E1 transfer cable, environment monitoring
signal cable, CPRI сигнальный кабель между BBU и RRU, и
BBU monitoring signal cable.
 Схема расположения кабелей на BBU следующая
External alarm
equipment
RRU/ODU FE lightening External environment
protection transit cable monitoring equipment
Alarm cable
Monitoring signal cable
External power
CPRI SFP cable supply system
E1/T1 lightening Power supply cable
E1/T1cable
protection transit cable FE calbe
Slot Board
3 HCPM/HECM
4 UELP
5 UFLP
7 CMPT

BBU Cables
 Кабели использующие в BBU
-48VDC power cables E1 transfer cable
FE cable CPRI optical cable

Логическая структура СRFU
CRFU выполняет модуляцию и демодуляцию между baseband
сигналами и RF сигналами, обрабатывает данные, и объединяет и разделяет
сигналы.
CRFU состоит из high-speed interface unit, signal processing
unit, усилителя мощности, и dual-duplexer.

DCDU-01 Module
Модуль распределения постоянного питания -48V DC
Имеет 10 выходнов
Функции DCDU-01:
Размеры 442 mm [17.40 in.] x 200 mm [7.87 in.] x 43.6 mm
Получение питания -48 V DC на вход.
Распределение -48 V DC на 10 выходов для плат и модулей.
Обеспечивает защиту от перенапряжения , имеет блок предохранителей также обеспечивает
питанием BBU, CRFU, FAN, и другие устройства оборудования

DCDU-01 Module
Panel of the DCDU-01 (10 outputs)
Name Label Description
Power NEG(-) DCDU-01 вход низкого уровня

input
terminal RTN(+) DCDU-01 вход высокого уровня
Power SPARE2, SPARE1, BBU, Порты питания для BBU, DRFU, GATM, and fan
output port FAN, and RFU5-RFU0 box
Power SPARE2, SPARE1, BBU, Порты питания для BBU, DRFU, GATM, and fan
switch FAN, and RFU5-RFU0 box
Alarm SPD ALM Dry contact alarm output port

output port

BBU3900
 BBU Схема подключения (UELP/UFLP):

BBU3900
E1/T1/FE
UELP
/
UFLP
HCPM
/ ODU/RRU/RFU
HECM
O&M
CMPT
interface
GPS
USCU
External (选配 )
clock
monitor
-48V/+24V DC UPEU FAN
+12V DC

BBU3900 cable installation
 BBU3900 инсталляция кабелей, когда сконфигурировано CMPT+UTRP+SLPU:
E1/T1 cable
E1/T1transit cable

BBU3900 cables
 BBU3900 типы кабелей:
BBU/RFU power E1/T1 transit cable CPRI SFP cable PGND cable
supply cable
E1/T1 cable FE cable RTN(+) cable NEG(-) cable

BTS3900- 附件
 The FAN выполняет следующее функции:
 FAN о беспечивает вентиляцию всей стойки BTS.
 FAN поддерживает температурный режим.
Питание
SENSOR COM OUT Reserved
COM IN Used for connecting

to the UPEU board of
the BBU.

RRU3606-appearance
 Appearance of RRU3606
RRU3606 без оболочки: RRU3606 с оболочки:

RRU3606-functions
 RRU3606 Функции:
 The RRU3606 передает радио сигналы и для реализации связи между беспроводной сетью и
мобильной станции.
 Основные функции RRU3606 :
1. The RRU3606 receives RF signals from the antenna system, down-converts the signals to IF
signals, and then transmits them to the BBU3900 or the macro BTS after amplification, analog-
to-digital conversion, digital down-conversion, and matched filtering.
2. The RRU3606 receives downlink baseband signals from the BBU3900 or the macro BTS,
forwards data from its cascaded RRU3606, performs filtering and data conversion, and
upconverts RF signals to meet the transmitting frequency requirements.
3. The RRU3606 multiplexes RX and TX signals over RF channels, enabling the RX signals and
TX signals to share the same antenna path. In addition, the RRU3606 filters the RX signals and
TX signals.
 One RRU3606 может поддерживать в большинстве 8 несуших .
 One RRU3606 supports one sector.
 RRU3606 can work in: 800MHz, 1900MHz, 2100MHz, Band Class 15 (AWS).

RRU3606-logical structure
RRU3606
TX TX/RX
D/A PA filter
processing
module
Interface
r
Duplexe
BBU3900
A/D LNA
RX RXD
processing A/D LNA
Note:
RRU3606 supports one TX and two TX.
RRU3606 supports CPRI interface.

RRU3606-specifications
 Specifications of RRU3606 :
Item Specification
Входное напряжение -48V DC (-37V DC ~ -60V DC)
П отребляемая мощность ≤300W
Вес ≤17.5 kg (with shell )

≤20 kg (with shell, 800MHz AB band class)
Размеры 488mm (height) * 280mm (width) * 155mm (depth), with
shell.
Transmit power 800MHz: ≤60W;
(Summarize transmit power 1900MHz: ≤60W;
of multi-carrier)
2100MHz: ≤60W.
Notes: single carrier supports full power transmission,
used in vast area.

RRU3606-panel
 Вид RRU3606

RRU3606- Вид кабелей
 RRU3606 Кабельные соединения:
Установка оптики: Install power cable: Установка PGND кабеля Установка кабеля аварии:

RRU3606-cables
 Кабельное соединение RRU:

RRU3606-cables
 Кабельные соединения RRUs:

RRU3606-installing scenarios
 Single RRU:  Treble RRUs:
 Double RRUs:

DBS3900 networking
 DBS3900 networking: star networking, chain networking and tree
networking.
BBU3900
RRU3606/ODU3601CE
BSC
Note:
 For DBS3900s, a maximum of 2 cascading levels are supported.
 For RRU3606/ODU3601CE, a maximum of 3 cascading levels are supported.
 The maximum distance between two RRU3606s/ODU3601CEs is less than 70km. The total
distance of 3 level cascading is less than 90km.

 When the distance between BBU and RRU/ODU is less than 100m, use multimode optical fiber
and optical transponder. If the distance is more than 100m, use single-mode optical fiber and
optical transponder.

DBS3900 Базовые конфигурации
 O1:
1BBU, APM30, Кабинет для батарей (не обязательно), 2 omni-directional antenna,
1RRU/ODU3601CE.
 S4/4/4:
1BBU, APM30, Кабинет для батарей (не обязательно), 2 uni-polarization antenna or
1 dual-polarization antenna for each sector, 3RRUs/ODU3601CEs.
 S8/8/8:
1BBU, APM30, Кабинет для батарей (не обязательно), 2 uni-polarization antenna or
1 dual-polarization antenna for each sector, 3RRUs/ODU3601CEs.

DBS3900 – План применения
 Основной модуль DBS3900 это BBU3900 и RRU3606.
 Аксессуары оборудования включает: indoor centralized rack, APM, battery cabinet, DC-
BOX, EMUA, SLPU, ODF, DDF, AC power supply system, DC power supply
system, etc.
 План применения:
DBS3900 indoor centralized installation;
DBS3900 indoor distributed installation;
DBS3900 outdoor centralized installation;
DBS3900 outdoor distributed installation.

DBS3900 indoor centralized installation
 DBS3900 indoor centralized installation
поддерживает -48V DC, +24V DC и 220/110
V AC на входе. It will be like a macro BTS
when centralized installed.
Main part number Note
Indoor 2 Piling installation.

centralization rack
DCDU 1 Install in the nether
BBU 1 rack.
RRU 3 Install in the upper

rack without
accessory. -48V DC power input

DBS3900 indoor distributed installation
 DBS3900 indoor distributed installation поддерживает -48V DC на входе. Можно будет
установить в свободной части 19 inch стойки. BBU can share the transmission equipment
and power supply equipment. RRU3606 также можно устанавливать на стене неподалеку от
RF антенны, для сокращения длины и стоимости feederа, также уменьшить потерю передачи, увеличивая
площадь покрытия.
-48V DC power input, BBU+RRU -48V DC power input, BBU+ODU3601CE

DBS3900 outdoor centralized installation
 DBS3900 outdoor centralized installation поддерживает -48V DC и 220/110 V AC на входе.
BBU3900 может быть установлено в APM30. RRU3606 может быть установлено на стене или на
столбе не далеко от RF антенны.
APM30 BBU3900 RRU3606
Стойка батарей
(не обязательно)

DBS3900 outdoor distributed installation
 DBS3900 outdoor distributed installation supports -48V DC and 220/110 V AC
input. BBU3900 can be installed in the APM30. RRU3606 can be installed on the
wall or on the pole near the RF antenna.
APM30 BBU3900
RRU3606
Battery shelf
(optional)

BTS3900 Распределение кабелей питания
P1-P6 ： К абеля питания для CRFU

P7 ： Кабеля питания для FAN
P8 ： Кабеля питания BBU3900
P11-P12 ： Внешние кабели питания BTS
BBU/CRFU/FAN

BTS3900- cable connection
 (E1/T1) на DDF
1: When the UELP is configured inside the

BBU: OUTSIDE port of the UELP
2: When the SLPU is configured outside
the BBU:OUTSIDE port of the UELP
3: When the UELP is not
configured:E1/T1 port of the CMPT (4 E1)
E1/T1:
UELP:
UELP: OUTSIDE
INSIDE CMPT: E1/T1

Порт Тип Функции
S1 FAN The FAN port of the DC
DU-01.
S2 EMUA The SPARE port of the
DCDU-01
S3 DCDU-01 The EXT-ALM0 port of
the UPEU board in
the BBU
S4 BBU3900 Порт для выхода GPS
S1 S2
S3
S4

BTS3900- Распределение кабелей Радио Частот
 RF Jumper (3 sectors)
S1-S3: Cable of the CPRI Port
R1-R6: RF Jumper of the BTS

RF Jumper (3 sectors)
S1-S6: CPRI кабели

R1-R6: RF Jumper BTS
P1-P6: Внутренние RF сигнапльные
кабели BTS

DBS3900
 DBS3900
 Модели:
BBU3900+RRU3606 (450MHz)
BBU3900+ODU3601CE (450MHz)

DBS3900
 DBS3900 (Distributed Base Station 3900)
 DBS3900 содержит BBU3900, RRU3606, ODU3601CE, аксессуары, кабели и антенну
систем.
 The distribute BTS бывают двух типов:
BBU3900+RRU3606 (except 450MHz)
BBU3900+ODU3601CE (450MHz)
DBS3900
GPS antenna
MS
BBU3900
RF antenna
RRU3606/
ODU3601CE BSC

BBU3900 installation mode
 BBU3900 может инсталлироваться в любом порядке : внутри APM30, также в стойке,

19 inch в стойке и 19 inch кабинете.
In indoor centralize rack In APM30 In APM30 In 19 inch rack/cabinet

(AC power cabinet) (DC power cabinet)

Chapter 1 BTS3900 System Description
Chapter 2 BTS3900 Hardware Structure
Chapter 3 BTS3900 Схема сети

BTS3900 Topology
 BTS Topology
 Схема подключения BTS делится на Звезда, кольцо, дерево,соединение цепочкой.
 E1/T1 кабель может использоваться между BBU и BSC или оборудованием
трансмиссии, Оптический и LAN кабель между BBU и route equipment.
 CRFU Topology
 BBU и CRFU поддерживают сложную структуру сети: звезда, цепь, кольцо
 CRFU и BBUсоединяется только оптическим кабелям.

BTS Topology
Структуры сети:
 Star mode  Tree mode
 Chain mode  Ring mode

Thank You
www.huawei.com

Huawei Bts3900 Структура оборудования: ISSUE4.0

Загружено:

Сведения о документе

Оригинальное название

Авторское право

Доступные форматы

Поделиться этим документом

Поделиться или встроить документ

Параметры публикации

Этот документ был вам полезен?

Это неприемлемый материал?

Авторское право:

Доступные форматы

Huawei Bts3900 Структура оборудования: ISSUE4.0

Загружено:

Авторское право:

Доступные форматы

2009-10 Security Level: Internal Use

Wireless Case and Training

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 2

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 3

Глава 2 BTS3900 Структура оборудования

Глава 3 BTS3900 Конфигурация сети

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 4

High PA, large capacity

Digital multi-carrier PA BTS3606

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 5

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 6

Глава 2 BTS3900 Структура оборудования

Глава 3 BTS3900 Конфигурация сети

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 7

UBFA Universal BBU Fan unit type A (2U) 1 1

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 8

Часть 2 Компоненты оборудования

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 9

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 10

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 11

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 12

Stacked cabinets in full Stacked cabinets in full Stacked cabinets in full

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 13

Часть 2 Компоненты оборудования

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 14

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 15

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 16

 BBU: Baseband unit

Вес ≤ 160 kg [352.8 lb]

Рабочее -48 V DC: -38.4 V DC to -57 V DC

Потребляемая При базовой конфигурации S(1/1/1) 640 W

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 17

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 18

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 19

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 20

 HCPM: HERT Channel Processing Module, 1X.

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 21

Тип Кабель Функции

1-MDR26 - Обратный порт

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 22

UPEU представляет следующие функции:

Название Тип Функции

3-MON1 RJ45 For receiving RS485 signals f

UPEA 5-PWR 3W3 For leading in external power

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 23

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 24

 UTRP: Universal Extension Transmission Processing Unit,

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 25

 UELP: Universal E1/T1 Lighting Protection Unit, Универсальный E1/T1 блок

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 26

 USCU: Universal Satellite Card and Clock Unit.

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 27

Label Connect Description

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 28

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 29

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 30

-48VDC power cables E1 transfer cable

FE cable CPRI optical cable

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 31

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 32

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 33

Name Label Description

Power NEG(-) DCDU-01 вход низкого уровня
