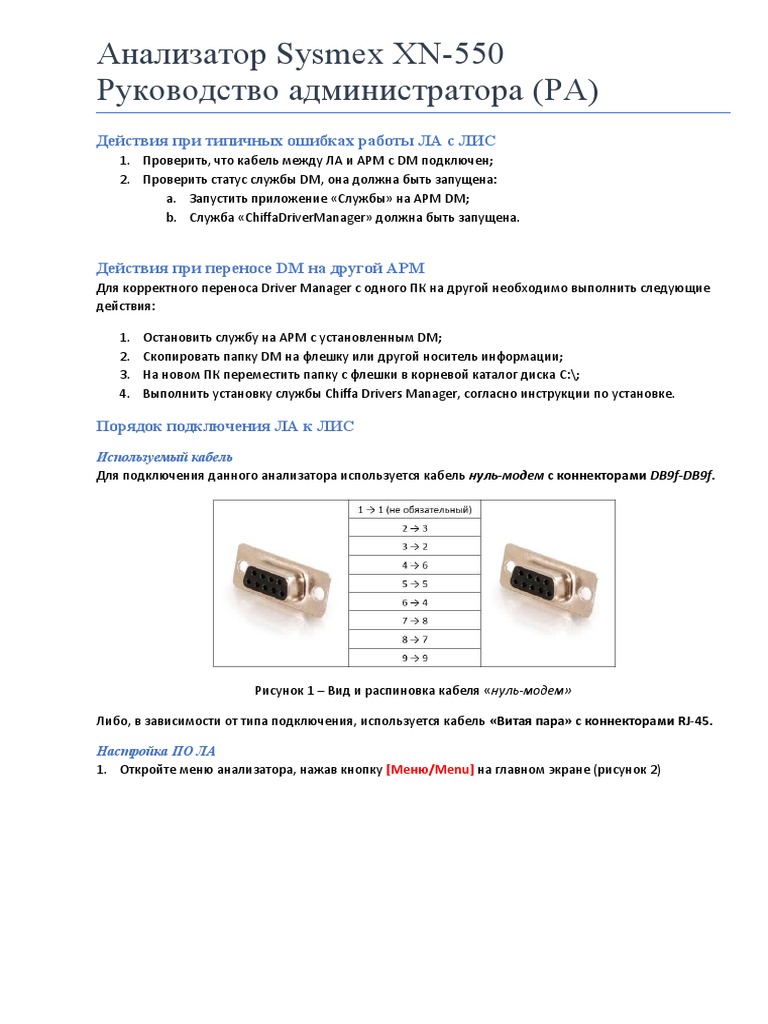

Анализатор Sysmex XN-550

Руководство администратора (РА)

Действия при типичных ошибках работы ЛА с ЛИС
1. Проверить, что кабель между ЛА и АРМ с DM подключен;
2. Проверить статус службы DM, она должна быть запущена:
a. Запустить приложение «Службы» на АРМ DM;
b. Служба «ChiffaDriverManager» должна быть запущена.

Действия при переносе DM на другой АРМ

Для корректного переноса Driver Manager с одного ПК на другой необходимо выполнить следующие
действия:

1. Остановить службу на АРМ с установленным DM;

2. Скопировать папку DM на флешку или другой носитель информации;
3. На новом ПК переместить папку с флешки в корневой каталог диска C:\;
4. Выполнить установку службы Chiffa Drivers Manager, согласно инструкции по установке.

Порядок подключения ЛА к ЛИС

Используемый кабель
Для подключения данного анализатора используется кабель нуль-модем с коннекторами DB9f-DB9f.

Рисунок 1 – Вид и распиновка кабеля «нуль-модем»

Либо, в зависимости от типа подключения, используется кабель «Витая пара» с коннекторами RJ-45.

Настройка ПО ЛА
1. Откройте меню анализатора, нажав кнопку [Меню/Menu] на главном экране (рисунок 2)
 Рисунок 2 – Главное меню анализатора

2. Далее нажмите кнопку “Настройки/Setting” (рисунок 2).

3. Зайдите в меню “Настройки вывода/Output setting” (рисунок 3).

Рисунок 3 – Меню [Настройки/Settings]

4. В [Настройки вывода/Output setting] зайдите в “Host Computer” (рисунок 4).

 Рисунок 4 – Меню [Настройки вывода/Output setting]

5. Откроется экран настроек рисунок 5. Нажмите кнопку “Изменить настройки / Modify settings”, в
зависимости от выбранного типа подключения (TcpIP / COM) введите нужные параметры (рисунок 6
– 7).
 Рисунок 5 – Экран настроек вывода на Host Computer

Настройка по COM-порту:

Рисунок 6 – Настройка соединения по COM-порту

В поле [Format / Формат] выберите значение “XN-L series ASTM”;

Остальные настройки COM-порта необходимо настроить в соответствии с настройками ДМ и системы

(Порт, Baud Rate, Code, Stop Bit, Parity Bit), Interval и Class оставить по умолчанию.

Настройка по сети:

При настройке анализатора по сети, в сети предприятия должен быть DHCP.

В Windows ЛА встроена программа McAffee, которая не позволяет устанавливать статический IP адрес. Если
DHCP нет, следует подключать анализатор по COM-порту, либо обращаться к инженеру, обслуживающему
анализатор для получения инструкций по данному вопросу.

Рисунок 7 – Настройка соединения по сети

В поле [Format / Формат] выберите значение “XN-L series ASTM”;

В поле [Host IP Address] и [Port No.] введите нужный порт и адрес.

После всех изменений нажать кнопку [OK].

Поставьте галочку “Connect to Host Computer”, рисунок 5.

6. Зайдите в окно [QC Setting / Настройки QC] (рисунок 3). Откроется окно [QC Setting / Настройки QC]
(рисунок 7).
Выберите пункт [QC Chart Data Auto Output Setting / Настройка автоматического вывода QC]
(рисунок 8).
 Рисунок 8 – окно [QC Setting / Настройки QC]

7. В открывшемся окне поставьте галочку [Host Computer (HC)], затем [OK] (рисунок 9).

8. Рисунок 9 – окно [QC Chart Data Auto Output Setting]

 Настройка DriverRegistry для COM-порта
<?xml version="1.0" encoding="utf-8"?>
<DriversRegistry xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns:xsd="http://www.w3.org/2001/XMLSchema">
<Data>
<DriverRegistrationData DriverDll="SYSMEXXT4000I" SystemName="540217540217-09">
<Devices>
<DeviceData Name="SysmexXP300" SystemName="540217540217-9-1"
WorkMode="OnlySendResults" Options="AutoCreateDirective">
<SettingsType>AstmDriver.AstmDriverSettings</SettingsType>
<SettingsAssembly>AstmDriver, Version=1.0.0.0, Culture=neutral,
PublicKeyToken=null</SettingsAssembly>
<SettingsData>&lt;?xml version="1.0" encoding="utf-16" ?&gt;
&lt;AstmDriverSettings IsCustomAstmFields="False" SenderId="LIS" ReceiverId="XP-300^00-
14^^^^B4710^AP807129" AccessPassword="" Encoding="utf-8"&gt;
&lt;HardwareSettings HardwareType="ComPort" PortName="COM8" BaudRate="9600" DataBits="8"
StopBits="One" Parity="None" /&gt;
&lt;FieldsCustomization PatientIDField="PracticeAssignedPatientID"
BiomaterialIDField="SpecimenId" AdditionalPatientDataField="PracticeAssignedPatientID"
AdditionalorderDataField="SpecimenId" /&gt;
&lt;/AstmDriverSettings&gt;</SettingsData>
</DeviceData>
</Devices>
</DriverRegistrationData>
</Data>
</DriversRegistry>

Настройка DriverRegistry для соединения по сети

<?xml version="1.0" encoding="utf-8"?>
<DriversRegistry xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns:xsd="http://www.w3.org/2001/XMLSchema">
<Data>
<DriverRegistrationData DriverDll="SYSMEXXT4000I" SystemName="540217540217-09">
<Devices>
<DeviceData Name="SysmexXP300" SystemName="540217540217-9-1"
WorkMode="OnlySendResults" Options="AutoCreateDirective">
<SettingsType>AstmDriver.AstmDriverSettings</SettingsType>
<SettingsAssembly>AstmDriver, Version=1.0.0.0, Culture=neutral,
PublicKeyToken=null</SettingsAssembly>
<SettingsData>&lt;?xml version="1.0" encoding="utf-16"?&gt;
&lt;AstmDriverSettings IsCustomAstmFields="False" SenderId="LIS" ReceiverId=" XN-550^00-
22^19757^^^^BD634545" AccessPassword="" Encoding="utf-8"&gt;
&lt;HardwareSettings HardwareType="TcpIp" Mode="Server" Host="localhost" Port="5000" /&gt;
&lt;FieldsCustomization PatientIDField="PracticeAssignedPatientID"
BiomaterialIDField="SpecimenId" SpecimenIDField="InstrumentSpecimenId"
AdditionalPatientDataField="PracticeAssignedPatientID"
AdditionalOrderDataField="InstrumentSpecimenId" /&gt;
&lt;/AstmDriverSettings&gt;</SettingsData>
</DeviceData>
</Devices>
</DriverRegistrationData>
</Data>
</DriversRegistry>
