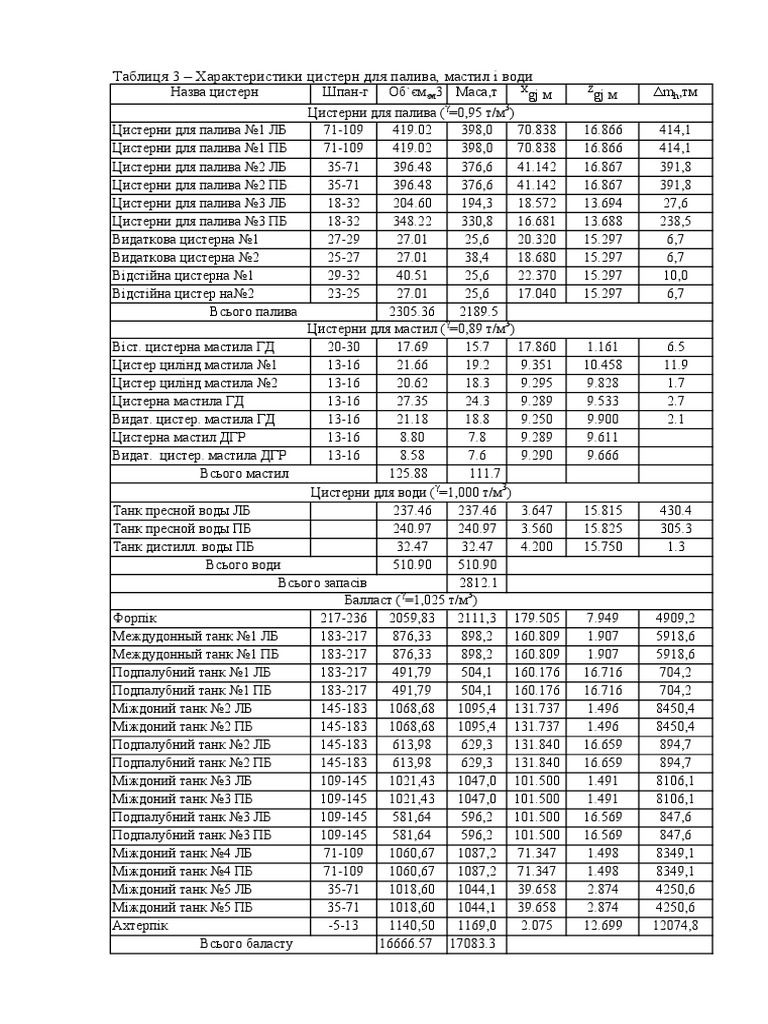

Таблиця 3 – Характеристики цистерн для палива, мастил і води

Назва цистерн Шпан-г Об`єм,м3 Маса,т X Z Δmh,тм

gj м gj м
γ 3
Цистерни для палива ( =0,95 т/м )
Цистерни для палива №1 ЛБ 71-109 419.02 398,0 70.838 16.866 414,1
Цистерни для палива №1 ПБ 71-109 419.02 398,0 70.838 16.866 414,1
Цистерни для палива №2 ЛБ 35-71 396.48 376,6 41.142 16.867 391,8
Цистерни для палива №2 ПБ 35-71 396.48 376,6 41.142 16.867 391,8
Цистерни для палива №3 ЛБ 18-32 204.60 194,3 18.572 13.694 27,6
Цистерни для палива №3 ПБ 18-32 348.22 330,8 16.681 13.688 238,5
Видаткова цистерна №1 27-29 27.01 25,6 20.320 15.297 6,7
Видаткова цистерна №2 25-27 27.01 38,4 18.680 15.297 6,7
Відстійна цистерна №1 29-32 40.51 25,6 22.370 15.297 10,0
Відстійна цистер на№2 23-25 27.01 25,6 17.040 15.297 6,7
Всього палива 2305.36 2189.5
Цистерни для мастил (γ=0,89 т/м3)
Віст. цистерна мастила ГД 20-30 17.69 15.7 17.860 1.161 6.5
Цистер цилінд мастила №1 13-16 21.66 19.2 9.351 10.458 11.9
Цистер цилінд мастила №2 13-16 20.62 18.3 9.295 9.828 1.7
Цистерна мастила ГД 13-16 27.35 24.3 9.289 9.533 2.7
Видат. цистер. мастила ГД 13-16 21.18 18.8 9.250 9.900 2.1
Цистерна мастил ДГР 13-16 8.80 7.8 9.289 9.611
Видат. цистер. мастила ДГР 13-16 8.58 7.6 9.290 9.666
Всього мастил 125.88 111.7
Цистерни для води ( =1,000 т/м3)
γ

Танк пресной воды ЛБ 237.46 237.46 3.647 15.815 430.4

Танк пресной воды ПБ 240.97 240.97 3.560 15.825 305.3
Танк дистилл. воды ПБ 32.47 32.47 4.200 15.750 1.3
Всього води 510.90 510.90
Всього запасів 2812.1
Балласт ( =1,025 т/м3)
γ

Форпік 217-236 2059,83 2111,3 179.505 7.949 4909,2

Междудонный танк №1 ЛБ 183-217 876,33 898,2 160.809 1.907 5918,6
Междудонный танк №1 ПБ 183-217 876,33 898,2 160.809 1.907 5918,6
Подпалубний танк №1 ЛБ 183-217 491,79 504,1 160.176 16.716 704,2
Подпалубний танк №1 ПБ 183-217 491,79 504,1 160.176 16.716 704,2
Міждоний танк №2 ЛБ 145-183 1068,68 1095,4 131.737 1.496 8450,4
Міждоний танк №2 ПБ 145-183 1068,68 1095,4 131.737 1.496 8450,4
Подпалубний танк №2 ЛБ 145-183 613,98 629,3 131.840 16.659 894,7
Подпалубний танк №2 ПБ 145-183 613,98 629,3 131.840 16.659 894,7
Міждоний танк №3 ЛБ 109-145 1021,43 1047,0 101.500 1.491 8106,1
Міждоний танк №3 ПБ 109-145 1021,43 1047,0 101.500 1.491 8106,1
Подпалубний танк №3 ЛБ 109-145 581,64 596,2 101.500 16.569 847,6
Подпалубний танк №3 ПБ 109-145 581,64 596,2 101.500 16.569 847,6
Міждоний танк №4 ЛБ 71-109 1060,67 1087,2 71.347 1.498 8349,1
Міждоний танк №4 ПБ 71-109 1060,67 1087,2 71.347 1.498 8349,1
Міждоний танк №5 ЛБ 35-71 1018,60 1044,1 39.658 2.874 4250,6
Міждоний танк №5 ПБ 35-71 1018,60 1044,1 39.658 2.874 4250,6
Ахтерпік -5-13 1140,50 1169,0 2.075 12.699 12074,8
Всього баласту 16666.57 17083.3
