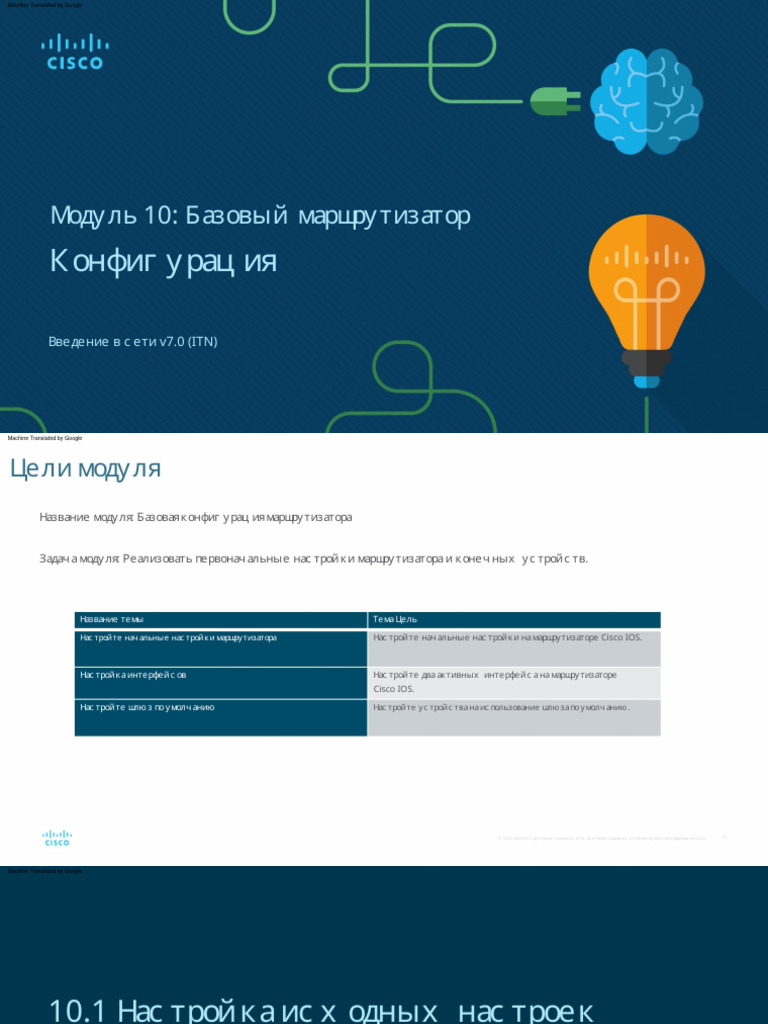

Модуль 10: Базовый маршрутизатор

Конфигурация
Введение в сети v7.0 (ITN)

Цели модуля
Название модуля: Базовая конфигурация маршрутизатора
Задача модуля: Реализовать первоначальные настройки маршрутизатора и конечных устройств.
Название темы Тема Цель
Настройте начальные настройки маршрутизатора Настройте начальные настройки на маршрутизаторе Cisco IOS.
Настройка интерфейсов Настройте два активных интерфейса на маршрутизаторе

Cisco IOS.
Настройте шлюз по умолчанию Настройте устройства на использование шлюза по умолчанию.
© Cisco и/или ее дочерние компании, 2016. Все права защищены. Конфиденциальная информация Cisco 10
10.1 Настройка исходных настроек

маршрутизатора
Настройте начальные настройки маршрутизатора
Основные этапы настройки маршрутизатора
Router(config)# имя хоста имя хоста

• Настройте имя устройства.
Router(config)# включить секретный пароль

• Безопасный привилегированный режим
EXEC.
Маршрутизатор(конфигурация)# строка консоли 0
Маршрутизатор(строка конфигурации)# парольпароль
• Безопасный пользовательский режим EXEC.
Маршрутизатор(строка конфигурации)#логин
• Безопасный удаленный Telnet/SSH

Маршрутизатор(конфигурация)# строка vty 0 4
доступ. Маршрутизатор(строка конфигурации)# парольпароль
Маршрутизатор(строка конфигурации)#логин
• Шифруйте все пароли в виде Router(config-line)# транспортный ввод {ssh | телнет}
открытого текста.
Router(config)# шифрование пароля службы
• Предоставьте юридическое уведомление и

Маршрутизатор(конфигурация)# баннер motd #сообщение#
сохраните конфигурацию. Маршрутизатор(конфигурация)# конец
Маршрутизатор № копирует запущенную конфигурацию запуска-конфигурации
Пример базовой конфигурации маршрутизатора
• Команды для базовой настройки

R1(config)# имя хоста R1 R1(config)#
маршрутизатора на маршрутизаторе R1. включение секретного класса R1(config)#
строка консоли 0 R1(config-line)# пароль
• Конфигурация сохраняется в NVRAM. cisco R1(config-line)# вход в систему R1(config-
line)# строка vty 0 4 R1(config-line)#
пароль cisco R1(config-line)# вход в систему
R1(config-line)# транспортный вход ssh telnet
R1(config-line)# выход R1(config)#
шифрование пароля службы R1(config)# баннер motd # Введите
ТЕКСТОВОЕ сообщение.
Завершите новую строку и #
*************************************************
ВНИМАНИЕ: Несанкционированный доступ запрещен!

**********************************************
R1(конфигурация)# выход
R1# копировать конфигурацию запуска-запуска
Packet Tracer — настройка исходных настроек маршрутизатора
В этом Packet Tracer вы будете делать следующее:
• Проверьте конфигурацию маршрутизатора по умолчанию.
• Настройте и проверьте первоначальную конфигурацию маршрутизатора.
• Сохраните текущий файл конфигурации.
10.2 Настройка интерфейсов
Настройка интерфейсов
Настройка интерфейсов маршрутизатора
Настройка интерфейса маршрутизатора включает в себя выполнение следующих команд:
Router(config)# тип и номер интерфейса

Router(config-if)# описание текст описания
Router(config-if)# ip адрес ipv4-адрес маска подсети
Router(config-if)# адрес ipv6 ipv6-адрес/длина-префикса
Маршрутизатор(config-if)# нет выключения
•
Рекомендуется использовать команду описания для добавления информации
о сети, подключенной к интерфейсу.
• Команда no Shutdown активирует интерфейс.
Пример настройки интерфейсов маршрутизатора
Здесь показаны команды для настройки интерфейса G0/0/0 на маршрутизаторе R1:
R1(config)# интерфейс gigabitEthernet 0/0/0 R1(config-if)#

описание Ссылка на локальную сеть R1(config-if)#
ip-адрес 192.168.10.1 255.255.255.0 R1(config-if)# ipv6-адрес
2001:db8 :acad:10::1/64 R1(config-if)# нет выключения R1(config-if)#
выход R1(config)# *1 августа
01:43:53.435: %LINK-3-
UPDOWN:
Interface GigabitEthernet0/ 0/0, состояние изменено на выключенное *1 августа 01:43:56.447: %LINK-3-UPDOWN:
Интерфейс GigabitEthernet0/0/0, состояние изменено на активное *1 августа 01:43:57.447: %LINEPROTO-5-UPDOWN :
Линейный протокол на интерфейсе GigabitEthernet0/0/0, состояние изменено на «включено».
Настройка
интерфейсов Пример настройки интерфейсов маршрутизатора (продолжение)
Здесь показаны команды для настройки интерфейса G0/0/1 на маршрутизаторе R1:
R1(config)# интерфейс gigabitEthernet 0/0/1 R1(config-if)#

описание Ссылка на R2 R1(config-if)# ip-адрес
209.165.200.225 255.255.255.252 R1(config-if)# ipv6-адрес 2001:db8 :feed:224::1/64
R1(config-if)# нет выключения R1(config-if)# выход R1(config)# *1
августа 01:46:29.170: %LINK-3-
UPDOWN: Interface
GigabitEthernet0/
0/1, состояние изменено на выключенное *1 августа 01:46:32.171: %LINK-3-UPDOWN: Интерфейс GigabitEthernet0/0/1,
состояние изменено на активное *1 августа 01:46:33.171: %LINEPROTO-5-UPDOWN : Линейный протокол на интерфейсе
GigabitEthernet0/0/1, состояние изменено на «включено».
Проверка конфигурации интерфейса
Чтобы проверить конфигурацию интерфейса, используйте команды show ip

Interface Brief и show ipv6 Interface Brief, показанные здесь:
R1# краткое описание IP-интерфейса

IP-адрес интерфейса GigabitEthernet0/0/0 192.168.10.1 ХОРОШО? Статус метода Протокол
ДА Вверх вручную GigabitEthernet0/0/1 209.165.200.225 ДА Вверх вручную не вверх
назначено ДА Не установлено административно Вниз вниз вверх
Влан1
R1# показать краткое описание интерфейса ipv6

GigabitEthernet0/0/0 [вверх/вверх]
FE80::201:C9FF:FE89:4501
2001:DB8:ACAD:10::1
FE80::201:C9FF:FE89:4502
2001:DB8:FEED:224::1
Влан1 [административно вниз/вниз]
неназначенный
R1#
Настройка команд проверки
В таблице приведены команды show, используемые для проверки конфигурации интерфейса.
Команды Описание
показать краткий обзор IP-интерфейса Отображает все интерфейсы, их IP-адреса и текущий статус.
показать краткое описание интерфейса ipv6
показать IP-маршрут Отображает содержимое таблиц IP-маршрутизации, хранящихся в оперативной

показать маршрут ipv6 памяти.
показать интерфейсы Отображает статистику для всех интерфейсов устройства.

Отображает только информацию об адресации IPv4.
показать IP-интерфейсы Отображает статистику IPv4 для всех интерфейсов маршрутизатора.
показать интерфейсы ipv6 Отображает статистику IPv6 для всех интерфейсов маршрутизатора.
Настройка команд проверки (продолжение)
Просмотрите состояние всех интерфейсов с помощью команд show ip Interface Brief и Show ipv6
Interface Brief , показанных здесь:
R1# краткое описание IP-интерфейса

IP-адрес интерфейса GigabitEthernet0/0/0 192.168.10.1 ХОРОШО? Статус метода Протокол
ДА Включить вручную GigabitEthernet0/0/1 209.165.200.225 ДА Включить вверх
вручную Vlan1 не назначен ДА Не установлен административно Вниз Вниз вверх
R1#
R1# показать краткое описание интерфейса ipv6

FE80::201:C9FF:FE89:4501
2001:DB8:ACAD:10::1
FE80::201:C9FF:FE89:4502
2001:DB8:FEED:224::1
Влан1 [административно вниз/вниз]
неназначенный
R1#
Настройка
интерфейсов Настройка команд проверки (продолжение)
Отобразите содержимое таблиц IP-маршрутизации с помощью команд show ip Route и

show ipv6 Route , как показано здесь:
R1# показать IP-маршрут
<вывод опущен>
Шлюз последней инстанции не установлен
192.168.10.0/24 имеет переменную подсеть, 2 подсети, 2 маски
С 192.168.10.0/24 подключен напрямую, GigabitEthernet0/0/0 192.168.10.1/32 подключен
л напрямую, GigabitEthernet0/0/0
209.165.200.0/24 имеет переменную подсеть, 2 подсети, 2 маски
С 209.165.200.224/30 подключен напрямую, GigabitEthernet0/0/1 209.165.200.225/32 подключен
л напрямую, GigabitEthernet0/0/1
R1#
R1# показать маршрут ipv6

C 2001:DB8:ACAD:10::/64 [0/0]
через GigabitEthernet0/0/0, подключение напрямую
Л 2001:DB8:ACAD:10::1/128 [0/0] .
через GigabitEthernet0/0/0, получите
C 2001:DB8:FEED:224::/64 [0/0] через
GigabitEthernet0/0/1, подключение напрямую
Л 2001:DB8:FEED:224::1/128 [0/0]
через GigabitEthernet0/0/1, получите
L FF00::/8 [0/0] через Null0,
получить
R1# © Cisco и/или ее дочерние компании, 2016. Все права защищены. Конфиденциальная информация Cisco 22
Настройка команд проверки (продолжение)
Отобразите статистику для R1# показать интерфейсы gig0/0/0

GigabitEthernet0/0/0 работает, линейный протокол работает
всех интерфейсов с помощью Аппаратное обеспечение — ISR4321-2x1GE, адрес — a0e0.af0d.e140 (bia a0e0.af0d.e140).
Описание: Ссылка на локальную сеть.
команды showinterfaces , как Интернет-адрес: 192.168.10.1/24.
MTU 1500 байт, BW 100000 Кбит/сек, DLY 100 мкс,
показано здесь: надежность 255/255, txload 1/255, rxload 1/255
Инкапсуляция ARPA, петля не установлена
Поддержка активности не поддерживается
Полный дуплекс, 100 Мбит/с, тип канала — автоматический, тип носителя — RJ45.
управление выходным потоком выключено, управление входным потоком выключено
Тип ARP: ARPA, таймаут ARP 04:00:00
Последний ввод 00:00:01, вывод 00:00:35, вывод никогда не зависает
Последняя очистка счетчиков «показать интерфейс» никогда
Очередь ввода: 0/375/0/0 (размер/макс/удаление/сброс); Общий выпуск капель: 0
Стратегия организации очереди: fifo
Очередь вывода: 0/40 (размер/макс.)
5-минутная скорость ввода 0 бит/сек, 0 пакетов/сек
Скорость вывода за 5 минут 0 бит/сек, 0 пакетов/сек
1180 входных пакетов, 109 486 байт, 0 без буфера
Получено 84 широковещательных рассылки (0 IP-мультикастов)
0 коротышек, 0 гигантов, 0 дросселей
R1#
Настройка
Отобразите статистику IPv4 R1# показать IP-интерфейс g0/0/0

для интерфейсов маршрутизатора Интернет-адрес: 192.168.10.1/24.
Широковещательный адрес: 255.255.255.255.
с помощью команды Адрес определяется командой настройки
show ip Interface , как показано здесь: MTU составляет 1500 байт.
Адрес помощника не установлен
Направленная широковещательная переадресация отключена.
Исходящий общий список доступа не установлен
Список исходящего доступа не задан
Список общего доступа для входящих сообщений не задан.
Список входящего доступа не задан
Прокси-ARP включен.
Локальный прокси-ARP отключен.
Уровень безопасности по умолчанию
Разделение горизонта включено
Перенаправления ICMP всегда отправляются
ICMP-сообщения о недоступности всегда отправляются
Ответы по маске ICMP никогда не отправляются.
Быстрое переключение IP включено
Переключение IP-потока отключено.
R1#
Настройка
Отобразите статистику IPv6 для R1# показать интерфейс ipv6 g0/0/0

интерфейсов маршрутизатора с IPv6 включен, локальный адрес канала
FE80::868A:8DFF:FE44:49B0
помощью команды show
Нет локального адреса(ов) виртуального канала:
ipv6 Interface, показанной здесь: Описание: Ссылка на локальную сеть.
Глобальный одноадресный адрес(а):
2001:DB8:ACAD:10::1, подсеть — 2001:DB8:ACAD:10::/64
Адрес(а) присоединившейся группы:
FF02::1
ФФ02::1:ФФ00:1
FF02::1:FF44:49B0
MTU составляет 1500 байт.

Сообщения об ошибках ICMP ограничены одним сообщением каждые 100 миллисекунд.
Перенаправления ICMP включены
ICMP-сообщения о недоступности отправляются
ND DAD включен, количество попыток DAD: 1

Достижимое время ND составляет 30 000 миллисекунд (при использовании 30 000).
Интервал повторной передачи ND NS составляет 1000 миллисекунд.
R1#
10.3 Настройка шлюза по

умолчанию
Настройте шлюз по умолчанию

Шлюз по умолчанию на хосте
• Используется шлюз по умолчанию.

когда хост отправляет пакет устройству
в другой сети.
• Адрес шлюза по умолчанию обычно
представляет собой адрес
интерфейса маршрутизатора,
подключенного к локальной сети хоста.
• Чтобы достичь ПК3, ПК1 адресует пакет
с IPv4-адресом ПК3, но пересылает
пакет на шлюз по умолчанию —
интерфейс G0/0/0 маршрутизатора R1.
Примечание. IP-адрес хоста и интерфейс

маршрутизатора должны находиться в одной сети.
Настройте шлюз по умолчанию

Шлюз по умолчанию на коммутаторе
МЕДИА РАБОТАЕТ НАД ИСПРАВЛЕННОЙ

• Выключатель должен иметь
ВЕРСИЕЙ ГРАФИКИ ИЗ 10.3.2.
адрес шлюза по умолчанию ,
настроенный для удаленного
ЭТО НЕПРАВИЛЬНО В AR И В ГЛОБАЛЬНОМ
управления коммутатором из СПИСКЕ ОШИБОК
другой сети.
• Чтобы настроить шлюз IPv4

по умолчанию на
коммутаторе, используйте
ОСТАНАВЛИВАТЬСЯ
команду глобальной
настройки ip default-
gateway ip-address .

Packet Tracer – подключение маршрутизатора к локальной сети
• Отображение информации о маршрутизаторе.
• Настройте интерфейсы маршрутизатора.
• Проверьте конфигурацию.
Packet Tracer — устранение проблем со шлюзом по умолчанию
• Проверьте сетевую документацию и используйте тесты для выявления проблем.
• Определить подходящее решение для данной проблемы.
• Внедрить решение.
• Протестируйте, чтобы убедиться, что проблема решена.
• Задокументируйте решение.
10.4 Практика модуля и тест
Модуль Практика и викторина
Видео: различия сетевых устройств: часть 1
В этом видеоролике будут рассмотрены различные физические характеристики следующих

устройств: • Маршрутизатор Cisco
серии 4000. • Маршрутизатор Cisco
серии 2900. • Маршрутизатор Cisco серии 1900.
Видео — различия сетевых устройств: часть 2
В этом видеоролике будут рассмотрены различные конфигурации следующих

устройств: • Маршрутизатор Cisco
серии 4000. • Маршрутизатор Cisco
серии 2900. • Маршрутизатор Cisco серии 1900.
Packet Tracer — базовая конфигурация устройства
• Заполните сетевую документацию.
• Выполните базовую настройку устройств на маршрутизаторе и коммутаторе.
• Проверьте подключение и устраните любые проблемы.

Лабораторная работа: построение сети коммутаторов и маршрутизаторов.
В ходе этой лабораторной работы вы решите следующие задачи:
• Настройте топологию и инициализируйте устройства.
• Настройте устройства и проверьте подключение.
• Отображение информации об устройстве.
Чему я научился в этом модуле?

• Задачи, которые необходимо выполнить при настройке первоначальных настроек маршрутизатора.
• Настройте имя устройства.
• Безопасный привилегированный режим EXEC.
• Безопасный пользовательский режим EXEC.
• Безопасный удаленный доступ через Telnet/SSH.
• Защитите все пароли в файле конфигурации.

• Предоставить юридическое уведомление.
• Сохраните конфигурацию.
• Чтобы маршрутизаторы были доступны, необходимо настроить интерфейсы маршрутизатора.

• Использование команды no Shutdown активирует интерфейс. Чтобы физический уровень был активным, интерфейс также должен быть
подключен к другому устройству, например коммутатору или маршрутизатору . Существует несколько команд, которые можно использовать
для проверки конфигурации интерфейса, включая краткое описание интерфейса show ip и краткое описание интерфейса show ipv6, маршрут
show ip.
и показать маршрут ipv6, а также показать интерфейсы, показать интерфейс ip и показать интерфейс ipv6.
Чему я научился в этом модуле (продолжение)?

• Чтобы конечное устройство могло подключаться к другим сетям, необходимо настроить шлюз по умолчанию.
• IP-адрес хост-устройства и адрес интерфейса маршрутизатора должны находиться в
та же сеть.
• Коммутатор должен иметь адрес шлюза по умолчанию, настроенный для удаленного управления
переключиться из другой сети.
• Чтобы настроить шлюз IPv4 по умолчанию на коммутаторе, используйте команду
глобальной настройки ip default-gateway ip-address .

Module 10 Basic Router

Загружено:

Сведения о документе

Оригинальное название

Авторское право

Доступные форматы

Поделиться этим документом

Поделиться или встроить документ

Параметры публикации

Этот документ был вам полезен?

Это неприемлемый материал?

Авторское право:

Доступные форматы

Module 10 Basic Router

Загружено:

Авторское право:

Доступные форматы

Machine Translated by Google

Модуль 10: Базовый маршрутизатор

Введение в сети v7.0 (ITN)

Задача модуля: Реализовать первоначальные настройки маршрутизатора и конечных устройств.

Название темы Тема Цель

Настройка интерфейсов Настройте два активных интерфейса на маршрутизаторе

Настройте шлюз по умолчанию Настройте устройства на использование шлюза по умолчанию.

10.1 Настройка исходных настроек

Настройте начальные настройки маршрутизатора

Основные этапы настройки маршрутизатора

Router(config)# имя хоста имя хоста

Router(config)# включить секретный пароль

• Безопасный удаленный Telnet/SSH

• Шифруйте все пароли в виде Router(config-line)# транспортный ввод {ssh | телнет}

• Предоставьте юридическое уведомление и

Настройте начальные настройки маршрутизатора

Пример базовой конфигурации маршрутизатора

• Команды для базовой настройки

ВНИМАНИЕ: Несанкционированный доступ запрещен!

Настройте начальные настройки маршрутизатора

Packet Tracer — настройка исходных настроек маршрутизатора

В этом Packet Tracer вы будете делать следующее:

• Проверьте конфигурацию маршрутизатора по умолчанию.

• Настройте и проверьте первоначальную конфигурацию маршрутизатора.

• Сохраните текущий файл конфигурации.

10.2 Настройка интерфейсов

Настройка интерфейса маршрутизатора включает в себя выполнение следующих команд:

Router(config)# тип и номер интерфейса

Здесь показаны команды для настройки интерфейса G0/0/0 на маршрутизаторе R1:

R1(config)# интерфейс gigabitEthernet 0/0/0 R1(config-if)#

интерфейсов Пример настройки интерфейсов маршрутизатора (продолжение)

Здесь показаны команды для настройки интерфейса G0/0/1 на маршрутизаторе R1:

R1(config)# интерфейс gigabitEthernet 0/0/1 R1(config-if)#

Чтобы проверить конфигурацию интерфейса, используйте команды show ip

R1# краткое описание IP-интерфейса

ДА Вверх вручную GigabitEthernet0/0/1 209.165.200.225 ДА Вверх вручную не вверх

назначено ДА Не установлено административно Вниз вниз вверх

R1# показать краткое описание интерфейса ipv6

В таблице приведены команды show, используемые для проверки конфигурации интерфейса.

показать IP-маршрут Отображает содержимое таблиц IP-маршрутизации, хранящихся в оперативной

показать интерфейсы Отображает статистику для всех интерфейсов устройства.

показать IP-интерфейсы Отображает статистику IPv4 для всех интерфейсов маршрутизатора.

R1# краткое описание IP-интерфейса

ДА Включить вручную GigabitEthernet0/0/1 209.165.200.225 ДА Включить вверх

вручную Vlan1 не назначен ДА Не установлен административно Вниз Вниз вверх

R1# показать краткое описание интерфейса ipv6

интерфейсов Настройка команд проверки (продолжение)

Отобразите содержимое таблиц IP-маршрутизации с помощью команд show ip Route и

R1# показать маршрут ipv6

Отобразите статистику для R1# показать интерфейсы gig0/0/0

интерфейсов Настройка команд проверки (продолжение)

Отобразите статистику IPv4 R1# показать IP-интерфейс g0/0/0

интерфейсов Настройка команд проверки (продолжение)

Отобразите статистику IPv6 для R1# показать интерфейс ipv6 g0/0/0

MTU составляет 1500 байт.

ND DAD включен, количество попыток DAD: 1

10.3 Настройка шлюза по

Настройте шлюз по умолчанию

• Используется шлюз по умолчанию.

Примечание. IP-адрес хоста и интерфейс

Настройте шлюз по умолчанию

МЕДИА РАБОТАЕТ НАД ИСПРАВЛЕННОЙ

• Чтобы настроить шлюз IPv4
