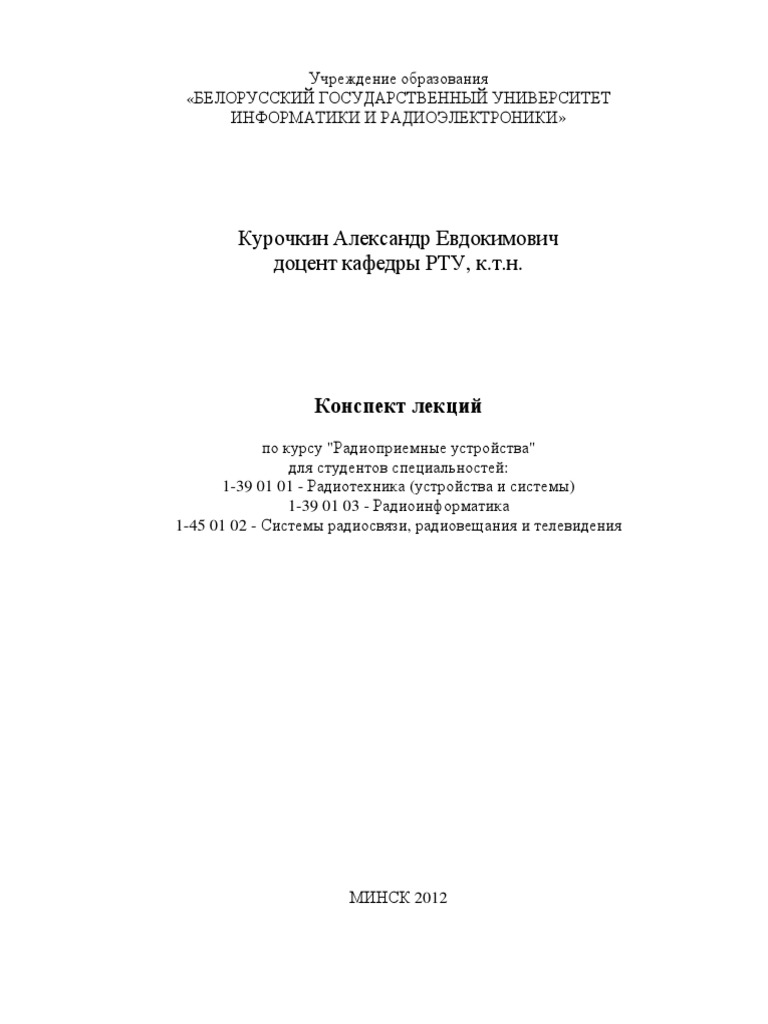

Конспект лекций
по курсу "Радиоприемные устройства"
для студентов специальностей:
1-39 01 01 - Радиотехника (устройства и системы)
1-39 01 03 - Радиоинформатика
1-45 01 02 - Системы радиосвязи, радиовещания и телевидения
МИНСК 2012
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Внешние помехи
2
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Антенна
РПрУ ВП
Рис.1.2
Рис.1.3
3
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис.1.4
4
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
1
ωo = . (1.4)
LC
Легко установить, что частотная селективность при постоянной
добротности Q = 100 обеспечивается для f 0 = 1 МГц и не обеспечивается для
f 0 = 10 МГц, т.к. ∆f = 10 / 100 = 0,1 МГц .
2. Усиление – увеличение уровня сигнала до требуемых значений.
Напряженность электрического поля в зависимости от электромагнитной
обстановки может меняться в точке приема в широких пределах от единиц
микровольт до единиц вольт на метр. Например, при Е=1мкВ/м и
h д = 1 м уровень э.д.с. на входе РПУ составит eE = 1 мкВ, что порой явно
недостаточно для нормального функционирования ВП. Для получения уровня
сигнала, например, 1 В необходимо применение усилителя с общим
коэффициентом передачи K = 1 В / 1 мкВ = 1000000 .
3. Преобразование частоты (ПЧ) – линейный перенос принимаемых
сигналов (с соблюдением всех необходимых соотношений по амплитуде и
частоте между их спектральными составляющими) из одной частотной области
в другую, где условия их оптимальной обработки наиболее благоприятны. На
рис.1.4. показано, что с помощью ПЧ можно перенести сигналы из области 10
МГц, где невозможно обеспечить избирательность по соседнему каналу, в
область 1 МГц.
4. Детектирование – функция обратная модуляции в РПдУ,
обеспечивает выделение низкочастотного модулирующего колебания,
соответствующего передаваемому сообщению.
5. Декодирование – обеспечение обработки некоторых
дополнительных характеристик принимаемого сигнала, например, при приеме
сигналов стереовещания (стереодекодер), сигналов цветности в телевизионных
приемниках (ПАЛ-декодеры, СЕКАМ-декодеры) и т.д.
6. Адаптация – обеспечение работоспособности РПУ в
изменяющихся условиях приема с целью сохранения заданных характеристик
полезного сигнала. Здесь следует отметить такие системы, входящие в состав
РПУ и обеспечивающие выполнение этой функции, как системы
автоматической регулировки усиления (АРУ), автоматической подстройки
частоты (АПЧ) и т.д.
5
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
6
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Д ВП
Рис.1.5
7
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
ВЦ УРЧ Д УНЧ ВП
Настройка
Рис.1.6
8
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
K = SR ое , (1.7)
где R ое - эквивалентное резонансное сопротивление колебательного контура:
R ое = ρQ . (1.8)
Используя (1.2)-(1.4) и (1.7)-(1.8) легко показать, что коэффициент
передачи равен
Sρ 2 S
K = SρQ = = .
r ωo C 2 r
2
9
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
VT
Lк Cк
Eп
Рис.1.7
Рис.1.8
10
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис.1.9
fп Вспомогательные колебания
Высокочастотные вспышки
Рис.1.10
11
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Сф BA1 Rф
R1
С5
С2 VT3
WA С1 VT1 VT2
R5
R2
С4 R6 С6
R3
С3 R4
Рис.1.11
12
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Ufс
UΩ
ВЦ УРЧ СМ
Ufг
Рис.1.12
ВЦ УРЧ СМ УПЧ Д
Настройка Г
Рис.1.13
Рис.1.14
13
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис.1.15
14
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис.1.16
СМ
Преселектор Г x12 + x 22
Настройка ϕ=π/2
СМ
Рис.1.17
15
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
16
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис.1.18
17
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
18
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
19
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
1 K3 2
K г3 = U mс . (1.16)
4 K1
Коэффициент сжатия (компрессии) или расширения - отношение
составляющей U cж , появляющейся в выходном сигнале на частоте полезного
сигнала, к амплитуде полезного сигнала. Этот эффект проявляется в изменении
коэффициента передачи под воздействием самого сигнала U mc за счет
нелинейности передаточной характеристики в сторону увеличения при K 3 > 0
или в сторону уменьшения при K 3 < 0 . Из (1.11) получим для коэффициента
сжатия
U сж 3K 3 U 3mc 3K 3 U 2mc
K сж = = = . (1.17)
K1U mc 4K1U mc 4K 1
К двухсигнальным, т.е. определяемым при бигармоническом входном
тестовом сигнале, относятся:
- коэффициенты интермодуляции различных порядков (например,
второго K11 и третьего K 21 порядков);
- коэффициент перекрестных искажений K пер ;
- коэффициент блокирования K бл .
Эффект интермодуляции проявляется в появлении в выходном спектре
комбинационных колебаний, отсутствующих на входе, при многосигнальном
входном воздействии. Коэффициент интермодуляции - это отношение
амплитуды комбинационных колебаний U mn в выходном сигнале c частотами
вида mf1 ± nf 2 при двухсигнальном входном воздействии
U вх = U1 cos ω 1t + U 2 cos ω 2 t (рис.1.20) к амплитуде полезного сигнала в
отсутствие интермодуляционных помех:
U
Kmn = mn . (1.18)
K1Umc
20
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
21
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
22
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
P[Вт]
P[дБм] = 10 lg = 10 lg(P[мВт] ).
10 -3
Это позволяет простыми графическими построениями производить
расчеты динамических диапазонов по сжатию, по интермодуляции и т.д.
На рис.1.21 линии для продуктов интермодуляции U11 и U 21 продлевают
до пересечения в точках С и В с продленной линией для K1U mc .
Образуются так называемые точки пересечения (IP), соответственно, второго
(IP2) и третьего (IP3) порядков. Точки пересечения соответствуют уровням
сигналов на входе, при которых соответствующие коэффициенты
интермодуляции были бы равны единице.
Анимация во
вложенном файле
23
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 1.22- Определение точек пересечения 2-го (а) и 3-го (б) порядка
24
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис.1.23
25
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
26
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
5. Помехоустойчивость
Этот показатель характеризует способность РПУ обеспечить
достоверный прием. Количественная оценка определяется как вероятность
правильного приема при заданном отношении сигнал/шум.
27
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
28
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 2.1
29
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
30
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис.2.3
31
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис.2.4
32
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
eш iш G
а б
Рис.2.5
eш iшн Rн
Рис.2.6
33
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Тогда
4kTR∆f
Pш = Pш max q = Rн.
(R + R н ) 2
В случае активной проводимости по формуле Найквиста можно
рассчитать квадрат шумового тока активной проводимости (рис.2.5,б)
2
iш = 4kTG∆f .
Если шумящих сопротивлений несколько (рис.2.7), то каждое
представляется в виде последовательного соединения идеального
сопротивления и источника шумовой э.д.с.
При одинаковой температуре сопротивлений эквивалентные шумы такой
цепи можно рассчитать по формуле
n n
e шΣ = ∑ eш2 i = 4kTR∆f , где R = ∑ R i .
i =1 i =1
34
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
R1 eш 2 R2 R
eш 1 eш Σ
а б
Рис.2.7
35
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
U2шА = 4kTАRА∆f ,
где R А = R п + R изл ;
TR п Tизл R изл
TА = + - эффективная шумовая температура антенны.
RА RА
2.5 Шумы колебательного контура
В общем виде формула, полученная Найквистом выглядит следующим
образом:
f2
е 2ш = 4kT ∫ Re Z(f )df .
f1
Реактивные элементы при отсутствии в них активных потерь не шумят. В
соответствии с формулой Найквиста для оценки шумов колебательного контура
(рис.2.8) необходимо найти действительную часть его полного комплексного
сопротивления:
1 1 jωLR oe
Z= = = =
1 1 2 2
+ jωС + 1 − ω LC 1 R oe (1 − ω LC) + j ωL
jωL R oe +
jωL R oe
2
jωLR oe [ R oe (1 − ω LC) − jωL]
= .
R 2oe (1 − ω2 LC) 2 + ω2 L2
R oe 1
Введем следующие обозначения: Q = ; ρ = ω0 L ; ω02 = ,
ρ LC
C L
Roe
Рис.2.8
Тогда
ω2 L2 R oe
Z= + jb;
2 2 2 2 2
R (1 − ω LC) + ω L
oe
R oe R oe 1
Re( Z) = = = R oe ,
2 2 2 2
R oe (1 − ω LC) R oe 2 2 1 + ξ2
1+ 1+ 1 − ω
ω2 L2 ω2 L2 ω0 2
36
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
ω ω
где ξ = Q 0 − - обобщенная расcтройка контура;
ω ω0
1
а дробь
2 представляет собой квадрат коэффициента передачи цепи.
1 + ξ
Тогда для квадрата шумовой э.д.с. можно записать
∞
1 ∞
2
e ш = 4kTR oe ∫
2
df = 4kTR oe ∫ K 2 (f )df =4kTR oe ∆f эф ,
0 1+ ξ 0
где
∞
∆f эф = ∫ K 2 (f )df
0
представляет собой эффективную шумовую полосу.
Эффективная шумовая полоса представляет собой ширину основания
прямоугольника, площадь которого равна площади фигуры, ограниченной
квадратом коэффициента передачи и осью частот (рис.2.9).
Рис.2.9
37
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
38
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис.2.10
39
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
40
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
41
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Rш eш
а б
Рис.2.12
42
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Pс1 Pс2
Pвн Kp
Pш1 Pш2
Рис.2.13
43
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
44
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Zс eшс eш
еc Нешумящий
Zвх iш четырехполюсник
Шумящий четырехполюсник
Рис.2.14
Нешумящий
eс четырехполюсник
Рис.2.15
Zс UшΣ
Нешумящий
еc четырехполюсник
Рис.2.16
45
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
+ e*ш i ш Zс = e шc
2 2
+ eш 2 2
+ iш Zc + 2 Re(e*шi ш Zс ).
При выводе окончательного выражения учтено, что средние значения
произведений независимых случайных величин равны нулю:
e шc (e*ш + i*ш Z*с ) = 0 ,
(eш + i ш Zc )e*шс = 0 .
Далее считаем, что составляющая шумового тока i ш состоит из
независимой и зависимой от е ш составляющих:
i ш = i шн + i шз = i шн + е ш Yкор ,
где зависимая составляющая определяется величиной некоторой проводимости
корреляции Yкор .
Тогда
e*ш i ш Zс = e*ш (i шн + е ш Yкор ) Zc = е ш
2
Yкор Zc
и
2 2 2 2 2 2
Uш Σ = e шc + e ш + i ш Z c + 2 Re(е ш Yкор Zc ).
Существует способ экспериментального измерения и оценки шумовых
источников четырехполюсника. Заключается он в измерении уровней шумов на
выходе четырехполюсника в трех режимах и последующем их пересчете ко
входу.
Режим короткого замыкания по входу ( Zc = 0 ) позволяет определить е ш ,
2 2
т.к. U ш Σ = e ш . Режим холостого хода по входу ( Zc = ∞ ) позволяет определить
2 2 2
i ш , т.к. U ш Σ = i ш Zc . Коррелированная составляющая определяется в режиме
согласования ( Zc = Zс опт ) при уже рассчитанных е ш и i ш .
46
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
R ш (G вх + G c ) 2 + G ш
= 1+ .
Gc
Определим проводимость источника сигнала, при котором коэффициент
шума минимален:
( )
dK ш 2R ш G вх + G c ⋅ G c − [ R ш (G вх + G c ) 2 + G ш ]
= = 0.
dG с G c2
Решая последнее уравнение, находим, что
2 G
G с опт = G вх + ш .
Rш
Полученное выражение представляет собой условие согласования
четырехполюсника с источником сигнала по шумам (заметим, что оно
отличается от условия согласования по мощности G с опт = G вх ).
При достаточно большом значении Zвх ( Zвх >> Zс )
R ш eш
R с опт = = .
Gш iш
Pc1 2 3 Pс3
1 Рвн1 Кp1 Pвн2 Kp2
Pш1 Pш3
Рис.2.17
47
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
К р2
Pc3 = Pc1К р1 ,
q 2 вых
К р2 К р2 К р2
Pш 3 = Р ш1К р1 + Р вн1К р1 + Р вн 2
.
q 2 вых q 2 вых q 2 вых
Получаем, что коэффициент шума равен
К р2 К р2 К р2
Р ш1К р1 + Р вн1К р1 + Р вн 2
Р Р Р Р q 2 вых q 2 вых q 2 вых
К ш = с1 ш1 = ш3 с1 = =
Р с3 Р ш 3 Р с3Р ш1 К р2
Р ш1К р1
q 2 вых
Pвн1 Р Р ш max q 2 вх (К ш 2 − 1) q 2 вх К ш 2 − 1
=1+ + вн 2 = K ш1 + = К ш1 + =
Р ш1 Р ш1К р1 Р ш max q1 вх К р1 q1 вх К р1
Кш2 − 1
= К ш1 + ,
К р01
где
q1 вх
К р 01 = К р1
q 2 вх
и учтено, что коэффициент шума второго ЧП может быть определен как
Р вн 2
Кш2 = 1 + ,
Р ш max q 2 вх
откуда
Р вн 2 = Р ш max q 2 вх (К ш 2 − 1) .
Если коэффициент передачи K p1 >> 1 , то шумы каскадного соединения
определяются в основном шумами первого каскада. В связи с этим в качестве
входного ЧП необходимо применять малошумящий усилитель с большим
коэффициентом передачи по мощности.
Для большего числа четырехполюсников с учетом возможного
коэффициента рассогласования q i вх в соответствующих сечениях получим:
K ш 2 − 1 K ш3 − 1 K шi − 1
K ш = K ш1 + + + ... + ,
K pо1 K pо1K pо 2 K pо1...K pо i −1
где
q i вх
К ро i = К рi
.
q i +1вх
Для суммарной шумовой температуры каскадного соединения можно
записать:
Т Т ш3 Tшi − 1
Т ш = Т ш1 + ш 2 + + ... + .
К ро 1 К ро 1К ро 2 K pо1...K pо i −1
Если форма АЧХ каскадов отличается от прямоугольной, то
48
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Kp
Rc Rвх Rвых Rн
Рис.2.18
49
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис.2.19
50
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
TА
где t А = .
T
Реальную чувствительность по напряжению, учитывая, что при
согласовании
E c2 min
Р с min = ,
4R А
можно рассчитать в соответствии с выражением:
E с min = 4kТшΣ R А ∆f эф γ .
51
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
ИС СЦ Н
Рис. 3.1
Виды согласования:
1) По мощности. Получение максимальной мощности в нагрузке.
2) По шумам. Получение минимального коэффициента шума
усилительного каскада.
3) По полосе. Получение заданной эквивалентной добротности или
избирательности по побочным каналам (рис. 3.2,а).
4) По спектру (рис. 3.2,б).
АЧХ АЧХ
цепи цепи
f ск f f
а б
Рис. 3.2
52
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Iс Yс Yн
н′
Рис. 3.3
53
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
2) b c + b н = 0. (3.4)
Кроме того, она равна максимальной мощности, которую может отдать
источник сигнала:
Р н max = Pcо =
(
I c2 Y
&н + Y& н* ) =
I c2 (Y
&н + Y &с)
=
I c2
=
I c2
. (3.5)
2(Y &н + Y& с )2 2(Y &н + Y & с )2 2 Y ( & с* + Y )
& с 4g c
В комплексном виде запись условия согласования по мощности более
компактна:
&c = Y
Y & н* или Y &н = Y & c* , (3.6)
т.е. комплексная проводимость источника сигнала (нагрузки) должна равняться
комплексно сопряженной проводимости нагрузки (источника сигнала).
Введем в рассмотрение коэффициент передачи цепи в следующем виде:
K p = Pн / Р со . (3.7)
После подстановки (3.3) и (3.5) в (3.7) получим
Kp =
( ) (
I c2 Y& н + Y& н* 2 Y& c + Y& c* ) (
=
)(
Y& c + Y& c* Y& н + Y& н*) =
4g c g н
. (3.8)
2 (Y& c + Y& н ) 2 2
Ic ( &
Y +Y
с
&
н
2
) (
&
Y +Yс
&
н
2
)
Перепишем (3.6) в следующем виде:
g c + j(b c + b н ) = g н .
Равенство нулю суммы реактивных проводимостей выполняется на
1
резонансной частоте при b c = − и b н = ωо C . При выполнении этого
ωо L
условия
4g c g н
Kp = .
gс + gн
2
( )
Равенство активных проводимостей g c = g н = g приводит к тому, что
4g c g н 4g 2
Kp = = = 1,
+ gн (g с )
2
(2g )2
т.е. максимальный коэффициент передачи по мощности при согласовании
равен единице (рис. 3.4).
Кр Кш
Кш
1
Кр
1 gн / gс
Рис. 3.4
54
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Согласующая цепь
Рис. 3.5
55
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
2
I′c Yc′ bдоп Yн
2′
Рис. 3.6
56
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
откуда
gн
n в1 = . (3.19)
gс
Рассчитанные значения b доп и nв1 обеспечивают согласование по
мощности в сечениях “1-1” и “2-2”, т.е. максимальная мощность передается от
источника сигнала ( Pcо ) к входу ИТС ( P1 max ) и с выхода ИТС ( P2о ) в нагрузку
( Pн max ):
I c2 I 22 I c/ 2
Pcо = Р1 max = = P2о = Р н max = = ,
4g c 4g 2 4g c/
при этом из (3.17) следует, что коэффициент передачи K p = 1 .
Основные структуры реальных согласующих цепей представлены на рис.
3.7-3.8, где под резисторами понимается любой реактивный элемент.
Рис. 3.7
Рис. 3.8
57
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
L 2 L
1 Rс 1 С′
Iс Yс C Yн
∼ eс
R′н
1′ 2′ 1′
Согласующая цепь
Рис. 3.9 Рис. 3.10
1
Rн
R н/ = , (3.22)
1 2 2
+ω С
R н2
1 − j ωC
/
= . (3.23)
j ωС 1 2 2
+ω С
R н2
Условия согласования по мощности для рассматриваемой цепи можно
записать в следующем виде:
1 jωC
jωL + /
= j ωL − = 0, (3.24)
j ωС 1 2 2
+ω С
R н2
1
Rн
R c = R н/ = . (3.25)
1 2 2
+ω С
R н2
Из (3.25) получим
1 Rн
= . (3.26)
ωС Rн
−1
Rс
Используя (3.26) из (3.24), можно записать
Rн
ωL = R c −1 . (3.27)
Rс
Перемножение (3.26) и (3.27) дает
1 L 2
ωL ⋅ = R c R н = = ρсц , (3.28)
ωС C
что позволяет записать (3.26) и (3.27) таким образом:
2
ωL = ρсц − R c2 , (3.29)
2
1 ρсц
= . (3.30)
ωС 2 2
ρсц − R c
58
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Так как
2 2
ρсц ρсц R
Rc = = R н ⋅ 2 = 2н ,
Rн Rн nт
то фактически расчет сводится к определению коэффициента трансформации
по формуле
Rн Rн Rн
nт = = =(3.31)
ρсц R cR н Rс
и реактивных сопротивлений емкостной и индуктивной ветвей на рабочей
частоте:
1 Rн
Согласование с помощью = , (3.32)
ωС 2
n −1 См. дополнительные
круговой диаграммы
Вольперта-Смита
т
материалы к лекции №7
2
ωL = R c n − 1 . (3.33)
т
Zс
∼ eс Lк Cк Zн
Рис. 3.11
L1 н
с
Iс Yс L2 go Cк Cн Rн Uн
с′ н′
Согласующая цепь
Рис. 3.12
59
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
L1
н
L′2
gо Ск Сн Rн
Z′c
∼ e′ c
н′
Рис. 3.13
1
1 Rc ωC c ω2 L22
Zc/ = R c/ − j /
= − j ≈ − jω3L22Cc ,
ωC c 1 1 1 1 Rc
2
+( − ωC c ) 2 2
+( − ωC c ) 2
Rc ωL 2 Rc ωL 2
1
j
ωL 2
jωL/2 = ≈ j ωL 2 ,
1 1 2
+( − ωC c )
R c2 ωL 2
ec/ = I c ωL 2 .
Окончательный пересчет последовательного соединения элементов к
выходу СЦ дает следующий результат (рис. 3.14):
н
I′′
c Lк g′′
c C′′
c gо С к Сн Rн
н′
Рис. 3.14
L к ≈ I1 + L/2 , (3.34)
R c/ R c/ g с ω2 L22
g c//
= ≈ 2 2 = 2 2 = g с n12 , (3.35)
1
R c/ 2 + ( / − ωL к ) 2 ω L к ω Lк
ωC c
1
ωCc/ 1 ω4 L22Cc
ωCc// = ≈ 3 2 / = 3 2
= ωСс n12 , (3.36)
1
R c/ 2 + ( / − ωL к ) 2 ω L к Cc ω Lк
ωC c
60
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
e c/
= I c//
= I c n1 . (3.37)
ωL к
При наличии взаимной индуктивности M между частями катушки
индуктивности L1 и L 2 получаем автотрансформаторную СЦ. В этом случае
коэффициент включения рассчитывается по формуле:
L +M
n1 = 2 , (3.38)
Lк
где M = k св L1L 2 ; k св - коэффициент связи L1 и L 2 .
При k св = 1
L +M L2 w 2
n1 = 2 = = ,
Lк Lк w к
где w 2 и w к - число витков L2 и L к .
с н
I′′
c g′′
c Lк gо С э gн
c′ н′
Рис. 3.15
61
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
(I c// ) 2
Pсo = . (3.43)
4(g с// )
Коэффициент передачи цепи по мощности
Pн 4g //c g н
Kp = = 2
. (3.44)
Pco 2 1
( )
g с// + g o + g н + ωL к −
ωC э
При выполнении условия (3.39), т.е. при настройке цепи в резонанс
4g c n12g н
K pо = . (3.45)
( 2
g с n1 + g o + g н )2
Кш
Кр
gн
gс
1
Рис. 3.16
62
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
4g c n12 g н n 22 4g c/ g н/
K pо = = . (3.47)
(g n 2
с 1 + g o + g н n 22 ) (g
2 /
с + g o + g н/ )
2
Lк gо Ск с н
с
н g′с Lк gо Ск g′н
gс gн c′ н′
c′ н′
а б
Рис. 3.17
а б
Рис. 3.18
63
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
64
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
K/Ko
1 Идеальная АЧХ
0,7
fo f
ϕ
π/2
π/4
f
-π/4
Идеальная ФЧХ
-π/2
Рис. 3.19
Учитывая (3.52),
g c n12 + g oe + g н n 22
∆F0,707 = f oρg э = . (3.54)
2πС э
Как видно из (3.54) полоса СЦ прямо пропорциональна потерям,
вносимым в контур. С точки зрения избирательности по побочным каналам
приема необходимо, чтобы СЦ обеспечивала заданную полосу пропускания.
Запишем (3.47) в следующем виде
4g / g / ρ 2
K pо = c2 н ⋅ 2 =(g c/ ρ)(g н/ ρ)4Q э2 =δ с δ н 4Q 2э ,
gэ ρ
где δс и δн - параметры, характеризующие относительное затухание, вносимое
в контур со стороны источника сигнала и нагрузки, соответственно.
Если эквивалентная добротность контура задана, то задачу определения
коэффициентов включения можно решить из условия получения
максимального коэффициента передачи. Так как δ с + δ н = δ э − δ о , где
δ э = 1 / Q э и δо = 1 / Qо ( Qо - собственная добротность ненагруженного контура)
то δс + δн = δвн = const при заданных потерях.
65
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Тогда δс = δвн − δн и
dK p
= 4Qэ2 (δвн − 2δс ) = 0
dδ с
при
δвн
δс = ;
2
δвн
δн = δ вн − δc =
.
2
Последние соотношения означают, что условие получения
максимального коэффициента передачи при согласовании по полосе выглядит
так:
g с/ = g н/ , (3.55)
откуда
g н/
n1 = , (3.56)
gс
g c/
n2 = . (3.57)
gн
С учётом (3.55) для эквивалентных потерь контура можно записать:
/ 2g с/
g э = g oе + 2g с = g oе (1 + ). (3.58)
g oе
Умножая левую и правую часть (3.58) на ρ , получим
2g с/
g эρ = g oеρ(1 + )
g oе
или
1 1
= ,
g эρ 2g с/
g oeρ(1 + )
g oe
что позволяет записать для эквивалентной добротности
Qo
Qэ = (3.59)
2g с/
1+
g oe
и определить при заданном значении собственных потерь контура g oe
проводимость источника сигнала
g Q
g с/ = oe ( o − 1) . (3.60)
2 Qэ
В соответствии с (3.55) проводимость нагрузки равна
66
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
g oe Qo
g н/ = ( − 1) . (3.61)
2 Qэ
Из (3.56) и (3.57) получаем
g oe Qo
n1 = ( − 1) , (3.62)
2g с Q э
g oe Qo
n2 = ( − 1) . (3.63)
2g н Qэ
Если g oe не задано, то из (3.59) следует, что
Qо
−1
1 Qэ 1 Qо
= R ое = = ( − 1) . (3.64)
g oe 2g с/ 2g c n12 Qэ
Используя (3.64) определим волновое сопротивление контура
R 1 1 1
ρ = oe = 2
( − ), (3.65)
Qo 2g c n1 Qэ Qo
откуда получим выражение для эквивалентной емкости контура
1 2g c n12
Сэ = = . (3.66)
ωоρ ω ( 1 − 1 )
о
Qэ Q o
Подставляя (3.63) и (3.66) в (3.50) получим для максимального
резонансного коэффициента передачи СЦ
g c n121 1 1 Yc Q
K о max = Yc n1Qэ − )= ( (1 − э ) . (3.67)
g н 2g c n12 Qэ Qo 2 g cg н Qo
При чисто активном внутреннем сопротивлении источника сигнала
1 gc Q
K о max = (1 − э ) . (3.68)
2 gн Qo
Так как K о max не зависит от коэффициентов включения, то
рекомендуется при g с > g н принимать n 2 = 1 , тогда
gн
n1 = ,
gс
а при g с < g н принимать n1 = 1 , тогда
gc
n2 = .
gн
Далее расчет СЦ сводится к определению контурной емкости
Ск = С э − Сс − Сн n 22
67
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
и индуктивности
1
Lк = .
ωо2С э
68
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
U вых
Kо =.
eА
3. Коэффициент избирательности по побочным каналам приёма.
4. Коэффициент шума.
5. Рабочий диапазон частот.
6. Зависимости основных характеристик от частоты настройки, т.е.
частотная зависимость резонансного коэффициента передачи, избирательных
свойств и коэффициента шума.
7. Постоянство показателей ВЦ при изменении параметров антенны и
усилительного элемента.
Антенны бывают настроенные и ненастроенные. Внутреннее
сопротивление настроенной антенны имеет чисто активный характер на частоте
полезного сигнала или на средней частоте некоторого достаточно узкого
диапазона частот. Характер внутреннего сопротивления ненастроенной
электрической антенны можно оценить с помощью рис. 3.20, где изображена
схема так называемого стандартного эквивалента внешней электрической
антенны, используемого для проведения метрологических испытаний РПУ в
заводских условиях. Как видно из рисунка, полное выходное сопротивление
антенны зависит от частоты, поэтому характеристики антенны и ее
эквивалентные схемы в различных частотных диапазонах будут
неодинаковыми. Эквивалент, представленный на рис. 3.21, соответствует
антенне, работающей на относительно низких частотах.
80 Ом 125 пФ 80 Ом 125 пФ
20 мкГ
320 Ом 400 пФ
69
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
WA WA WA
С св Lк
Ск Ск
Ск
Lк Lк
Ссв
а б в
Cсв
WA WA
Lсв Lк Ск Lсв Lк Ск
г д
Рис. 3.22
3.11 Автотрансформаторная ВЦ
RА СА
Lк Ск
eА
Рис. 3.23
70
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
71
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
ωC АρQэ n1
= ,
1 + ω2C 2А R 2А 1 + ξ 2
где эквивалентная реактивная проводимость контура
1
b э = ωCк + b А вх n12 − .
ωL к
Если считать волновое сопротивление ρ в данном случае равным (3.77
ρ = ωо L к , )
то
ωC А ωо L к Qэ n1
K= . (3.78)
1 + ω2C 2А R А
2
1 + ξ2
1
Если учитывать, что ρ = / 2
, то
ωо (C А n1 + Ск )
ωC А Qэ n1
K= . (3.79)
/ 2
ωо (C А n1 + С к ) 1 + ω2C 2А R А
2
1 + ξ2
На резонансной частоте из (3.78) и (3.79) следует:
ωо2C А L к Qэ n1
Kо = , (3.80)
1 + ωо2C 2А R 2А
C А Qэ n1
Kо = . (3.81)
/ 2
(C А n1 + С к ) 1 + ω2C 2А R 2А
Для диапазона частот, где справедливо соотношение
ω2C 2А R 2А << 1 , (3.82)
т.е. при пренебрежении активным сопротивлением антенны
R А << 1 /(ωC А ) резонансный коэффициент передачи равен
K о = ωо2C А L к Qэ n1 , (3.83)
или
C А Q э n1
Kо = / 2
. (3.84)
(C А n1 + С к )
Коэффициент односигнальной частотной избирательности ВЦ по
внеполосным каналам приема
K
Sвк = o ,
K вк
где K вк - коэффициент передачи ВЦ на частоте побочного канала ωвк .
Из (3.78) и (3.80) следует, что
72
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
ωо2C А L к Qэ n1 1 + ωвк
2 2 2 2
C А R А 1 + ξвк 2 2 2 2
ωо 1 + ωвк C А R А 1 + ξ вк
Sвк = = .
1 + ωо2C 2А R 2А ωвк C А ωо L к Qэ n1 ωвк 2 2 2
1+ ω C R о А А
(3.85)
При ωвк ≈ ωо , например, для соседнего канала или зеркального канала
для максимальной рабочей частоты
2 2 2 2
ωо 1 + ωвк C А R А 1 + ξвк 2
Sвк = ≈ 1 + ξвк . (3.86)
ωвк 2 2 2
1+ ω C R о А А
При ωвк >> ωо следует учитывать влияние активного сопротивления
антенны R А . Иначе при пренебрежении активным сопротивлением антенны
R А << 1 /(ωC А ) коэффициент передачи ВЦ на частоте зеркального канала при
ωзк >> ωо из (3.79) не зависит от частоты внеполосного канала и равен
ωзк C А Qэ n1 ωзк C А Qэ n1
K зк = = ≈
/ 2
n1 + Ск ) 1 + ξ 2зк ω ω
ωо (C А n1 + Ск ) 1 + Qэ2 ( зк − о ) 2
/ 2
ωо (C А
ωо ωзк
ωзк C А Qэ n1 C А n1
≈ = ,
/ 2 ω / 2
(C А n1 + Ск )
ωо (C А n1 + Ск )Qэ зк
ωо
что с учётом (3.84) соответствует коэффициенту частотной избирательности по
зеркальному каналу
Sзк = Qэ . (3.87)
Для диапазона частот, где справедливо соотношение
ω2C 2А R 2А >> 1 (3.88)
или при R А >> 1 /(ωC А ) , из (3.78) и (3.80) следует, что при n1 << 1
ωо2C А L кQэ n1 1 + ω2зк C 2А R 2А 1 + ξ 2зк
Sзк = = 1 + ξ 2зк .
(3.89)
1 + ωо2C 2А R 2А ωзк C А ωо L кQэ n1
Анализ (3.88) показывает, что для реальной антенны (рис. 3.19) это
условие выполняется на частотах
1 1 1
f >> = = =15,9 МГц ,
2 2 2πC R −12
2π CАRА А А 2 ⋅ 3,14 ⋅ 125 ⋅ 10 ⋅ 80
поэтому в диапазонах ДВ и низкочастотной части СВ следует пользоваться
(3.87). В более высокочастотных диапазонах в эквивалентной схеме антенны
необходимо учитывать наличие индуктивности L А ≈ 20 мкГн (рис. 3.18),
например при ω2 L А C А >> 1
73
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
2
ω (1 − ωвк L А C А ) 2 + ωвк
2 2 2 2
C А R А 1 + ξ вк ω 2
Sвк = о ≈ вк 1 + ξ вк . (3.90)
ωвк (1 − ωо2 L А C А ) 2 + ωо2C 2А R 2А ωо
Lк Ск Lк Ск
а б
Рис. 3.24
Ко
Емкостная настройка
f min f max f
Рис. 3.25
74
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Ко Индуктивная
настройка
f
f min f max
Рис. 3.26
Ск
Lк
С св
Рис. 3.27
75
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Cк 1
p2 = ≈ 2 .
C св + Ск ωо L к С св
Введение внутриемкостной связи с усилительным элементом не
улучшает подавление зеркального канала по сравнению с рассмотренным выше
полным включением контура ВЦ к входу усилительного элемента, так как р2 не
зависит от частоты сигнала.
RА СА Ссв
Ск
eА
Lк
Рис. 3.28
76
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
ω2 C св
/2
RА
g А вх = 2 /2 2
; (3.97)
1 + ω C св R А
b А вх - реактивная составляющая полной проводимости антенны, вносимая в
контур ВЦ:
/
b А вх = ωC А , (3.98)
где
/
/ C св
CА = . (3.99)
1 + ω2 C св
/2 2
RА
Так как резонансная частота ВЦ, как это следует из (3.96), равна
1
fо = , (3.100)
C Cсв
2 π L к (C к + А )
C А + Cсв
то, дифференцируя (3.100) по C А , получим выражение для допустимого
вносимого в контур изменения емкости антенны
С
∆С А p 2А ≤ э , (3. 101)
Qэ
где p А - коэффициент включения антенны к ВЦ:
Cсв Cсв
pА = ≈ , (3.102)
C А + Cсв CА
так как C А >> Cсв .
Модуль коэффициента передачи с учетом (3.97)-(3.99) равен
/
ωCсв ρ Qэ
K= . (3.103)
1 + ω2Cсв
/2 2
R А 1 + ξ2
Полученное выражение практически повторяет полученное ранее (3.77),
поэтому здесь справедливо все, что говорилось об избирательности, о
резонансном коэффициенте передачи и его зависимости от частоты для ВЦ с
автотрансформаторной связью.
Резонансный коэффициент передачи равен при емкостной настройке
K о = ωо2 Cсв
/
L к Qэ , (3.104)
при индуктивной настройке
/ /
ωо Cсв Cсв
Kо = /
Q э ≈ Qэ . (3.105)
ωо (Cсв + Ск ) Ск
Разница между автотрансформаторной ВЦ и ВЦ с внешнеемкостной
связью с антенной состоит в том, что для автотрансформаторной ВЦ
коэффициент связи равен
77
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
СА
p1 = n1 , (3.106)
Ск
а для ВЦ с внешнеемкостной связью
СА
p1 =
pА , (3.107)
Ск
т.е. в одном случае связь с антенной ослабляется введением
автотрансформатора, а в другом – введением дополнительного конденсатора.
ВЦ с внешнеемкостной связью с антенной и внутриемкостной связью с
нагрузкой представлена на рис. 3.29.
Ссв1
Lк
Cк Ссв2
Рис. 3.29
78
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
CА Lк Ск
L св
RА
Рис. 3.30
Для рис. 3.30
1 1
Yc = = . (3.111)
1 R 1
RA + + jωLсв jωLсв ( A + 1 − )
j ωC A jωLсв 2
ω Lсв CA
Коэффициент включения n1 и коэффициент трансформации n т1 связаны
следующим соотношением
2
n1n т1 = k св , (3.112)
79
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
M
где k св = - коэффициент связи обмоток трансформатора; M - взаимная
L св L к
индуктивность.
Коэффициент трансформации при kсв=1 определяется следующим
образом
wк Lк
n т1 = = , (3.113)
w св L св
где w к и w св - количество витков обмотки контурной катушки и обмотки
катушки связи.
С учётом конечного значения kсв получаем для коэффициента включения
L св M
n1 = k св = . (3.114)
Lк Lк
Подставляя (3.111) и (3.114) в (3.50) получим
pQ p pQ n
K= 1 э 2 = 1 э 2, (3.115)
bэ 1 + jξ
1+ j
gэ
где
L св L св L к ωо
k св ρ k св ωо L к k св
Lк Lк L св ω
p1 = = = ;
2 2 2
R ω R ω RА ω
jωL св ( А + 1 − оА ) jωL св ( А + 1 − оА ) + j(1 − оА )
2 2
jωL св ω jωL св ω ωL св ω2
80
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
К Ко( f )
81
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
ωо R А ω ω ω R
Sвк = 1 + [Qэ ( вк − о )]2 ≈ вк А Qэ .
2 L ωо ωвк 2 L
ωоА св ωоА св
На частотах ωвк > ωоА
ω ω ω ω ω2
Sвк = о вк 1 + [Qэ ( вк − о )]2 ≈ вк Qэ .
2 ωо ωвк 2
ωоА ωоА
2. Соотношение частот f оА < f о min соответствует режиму
удлинения, резонансный коэффициент передачи для которого из (3.116)
Lк
k св Qэn 2
L св Lк
Ko = = k св Qэn 2 , (3.118)
R ω 2 L св
( А ) 2 + (1 − оА ) 2
ωo L св ωo2
при сильном удлинении ( f оА << f о min ) не зависит от частоты настройки
контура ВЦ (рис. 3.32).
К Ко( f )
82
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Емкостная
связь
Индуктивная
связь
f0min f0max f
Рис. 3.33.
pC А 1/(pL к )
1 1
p(C А + C св ) + pC к + g о +
pL к pL к
1 /(pL к )
1
p(C А + C св ) +
pL к
Рис. 3.34
pCА 1 /(pLк )
1 1
[p(CА + Cсв ) + ] (pCк + g о + )
pLк pLк
K= =
1 /(pLк ) 2
1−
1 1
(pCк + g о + )[p(CА + Cсв ) + ]
pLк pLк
1
pC А
pL к
= =
1 1 1
[p(C А + C св ) + ]( pCк + g о + )−
pL к pL к (pL к ) 2
jωC А jωC А
= = ,
g о [1 − ω2 L к (C А + C св )] + jω(C А + C св + Cк )(1 − ω2 L к C э ) g э + jb э
83
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
где
g э = g о [1 − ω2 L к (C А + C св )] ,
С (C + C св )
Сэ = к А .
C А + C св + C к
Резонансная частота соответствует b э = 0 , поэтому
1
Lк = 2 ,
ωо C э
тогда
j ωC А
K= 2
. (3.119)
ω (C А + Cсв + Cк )
g о [1 − ] + jb э
ωо2Cк
Резонансный коэффициент передачи из (3.119) равен
ωоCАCк CQ
Kо = ≈ А о = p1Qо (3.120)
gо (CА +Cсв ) (CА +Cсв )
и не зависит от частоты.
Передача ВЦ для частот внеполосных каналов выше резонансной (при
ωвк >>ωо ) уменьшается из-за наличия ФНЧ, образованного элементами контура
Lк и Ск.
На основании проведенного анализа можно сделать следующий вывод:
наилучшей будет та ВЦ, в которой наилучшим образом сочетаются: простота,
равномерность и величина резонансного коэффициента передачи в рабочей
полосе частот, шумовые характеристики, подавление внеполосных побочных
каналов.
84
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
2К о2 2n
S = 2 = 1 + ξ пр
x x.
К пр
К2
1,0 n=∞
n=1
0,5
0
-1 0 1 ξ
Рис. 3.35
85
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
86
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Cсв
WА Lк Cк
WA
87
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Ic Yc Yн
bс ан
1 2
х
Рис. 3.38
88
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
где Zн = U 2 / I 2 .
Найдем входное сопротивление и проводимость отрезка, закороченного
на конце (режим короткого замыкания - КЗ) ( Zн = 0 ):
Zвх=jρtg(βx)
1
Yвх = = − jg0ctgβx ,
jρtgβx
где g0 = 1 / ρ .
Для режима холостого хода - ХХ ( Zн = ∞ )
Zвх=-jρctg(βx)
1
Yвх = = jg0 tgβ x ,
jρtgβ x
На рис. 3.39 представлены графики для реактивной составляющей
входной проводимости.
При x<λ/4 в режиме КЗ цепь представляет собой индуктивность, при
x=λ/4 образуется параллельный колебательный контур, при λ/4<x<λ/2 цепь
представляет собой емкость, а при х=λ/2 образуется последовательный
колебательный контур и т.д. Аналогичный характер, но со сдвигом на четверть
волны, имеет зависимость входной проводимости при ХХ.
b b
x x
λ/4 λ/2 3λ / 4 λ λ/4 λ/2 3λ / 4 λ
Режим КЗ Режим ХХ
Рис. 3.39
89
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
2π λ π
При x = λ / 4 получаем, что βx = = , а это означает изменение
λ 4 2
фазы волны на 90 градусов. Таким образом, на отрезках длинных линий можно
реализовывать фазовращатели.
Гс Гн
90
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
h c2 (1 − Г& н Г& *н )
Рн = . (3.125)
ρ (1 − Г& с Г& н )(1 − Г& *с Г& *н )
Подставим в выражение значения комплексных коэффициентов
отражения
Г& с = Г с е ϕс
Г& н = Г н е ϕн
и определим условие получения максимальной мощности в нагрузке:
dPн
=0 .
dГ н
Решением является равенство
Г& с = Г& *н , (3.126)
которое распадается на два условия
1) Г с = Г н
2) ϕс + ϕн = 0 .
В результате максимальная мощность в нагрузке равна
hc2 (1− Гн2 ) hc2
Pнmax = == . (3.127)
(1− Г& *нГ& н )2 ρ (1− Гн2 )ρ
Мощность, отдаваемая источником сигнала, также равна разности между
мощностью падающей и отраженной волны
(
Р с = Р с пад 1 − Г с2 ,) (3.128)
где падающая волна формируется волновой э.д.с.
U&2 h c2
со
Pс пад = = . (3.129)
ρ (1 − Г& с Г& н ) 2 ρ
Подставляя (3.129) в (3.128) получим
h c2 (1 − Г с 2 )
Pс = . (3.130)
(1 − Г& с Г& н ) 2 ρ
При согласовании по мощности из (3.130) следует
h c2 (1 − Гс 2 ) h c2 (1 − Гс 2 ) h c2 (1 − Гс 2 ) h c2
Pсо = = = = .
(1 − Г& с Г& н ) 2 ρ (1 − Г& с Г& *с ) 2 ρ (1 − Гс2 ) 2 ρ (1 − Гс2 )ρ
Этот же результат может быть получен из (3.127) после подстановки
Гн = Гс , так как при согласовании мощность источника сигнала и мощность в
нагрузке равны.
Коэффициент передачи по мощности определим следующим образом
P
Kp = н =
( )(
1 − Г с2 1 − Г н2 ) =
( )( )
1 − Г с2 1 − Г н2
. (3.131)
(
Р с0 (1 − Г& с Г& н ) 1 − Г& *с Г& *н ) 1 − Г& с Г& н
2
91
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
92
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Im(Г)
Im(Г) r=0
x=1
r = 1/3
r=1 x = 1/2 x=2
r=3
x = ±∞
r=∞
r=0
Re(Г)
Re(Г)
x = -1/2 x = -2
x = -1
2 Im(Г& н ) 1 1
[1 − Re(Г& н )]2 + Im 2 (Г& н ) − + − = 0;
x̂ н xˆ н2 xˆ н2
2
2
1 1
[Re(Г& н ) − 1] + Im(Г& н ) − = .
xˆ н xˆ н2
Выражение показывает, что на комплексной плоскости Гн все возможные
реактивности с нормализованным значением x̂ н находятся на круге с радиусом
[1/ x̂ н ] и центром в точке [1,±1/ x̂ н ]. Поскольку нормализованная реактивность
x̂ н изменяется от минус до плюс бесконечности, то мы получаем семейство дуг
(рис. 3.42), содержащихся внутри области для коэффициента отражения
|Гн| < 1.
Полученные соотношения позволяют производить простой пересчет
сопротивлений, проводимостей и коэффициентов отражения в линиях
передачи. Графический способ пересчета реализован в так называемой
круговой номограмме Вольперта (А.Р. Вольперт, СССР, 1939 г.) или диаграмме
Смита (Ф. Смит, США, 1939 г.). Диаграмма Вольперта-Смита
93
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
l2
Ul
К источнику
сигнала l1
94
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
2πl1
U l1 U sin()
nв = = λ .
U l U sin[ 2π(l1 + l 2 ) ]
λ
Исходя из второго условия согласования по мощности
g вх
nв = .
gс
5.Расчет длины отрезка l1:
λ 2πl
l1 = arc sin( n в sin ).
2π λ
Cпер
а б
Рис. 3.46
95
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
l2
2
W2
Cпер
Lв
l3
1
r W3
l1 W1
К антенне ЛП К РПрУ
Рис. 3.47
96
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
W12
R вх min = ,
R oe
что означает внесение большого затухания в месте подключения линии
передачи.
1 3
P1 P3
1
3
4
2
P2 P4
2 4
Рис. 3.48
λ/4
Wл=0,707W
W W 3
2
W Wл=0,707W W 4
1
Рис. 3.49
97
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Yo Yo
Yo j1,414Yo
1 3 1 1 j1,414 3
j1,414Yo
jYo jYo j1,414
jYo jYo j1,414Yo
j j j1,414 j j
j1,414Yo
2 4
j1,414
Yo Yo
2 4
а б
Рис. 3.50
98
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
3 2
W
λ/4 W
λ/4 λ/4
1 W W
4
Wл=1,414W
3λ / 4
Рис. 3.51
2
H
4
D
1
5
3
6
Рис. 3.52
99
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
100
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Источник Активный
сигнала СЦ1 элемент СЦ2 Нагрузка
101
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Ic Yc U1 Y U2 Yн
1 2
102
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
y 21
U1 y 21
U1 I2 I2
а б
-y 12 /y 11 h 12
U2 U1 U2
U1
∆y y y
= y 22 − 12 21
1/y 11 y11 y11 h11 h22
y 21 /y 11 h 21
I1 I2 I1 I2
в г
Рис. 4.4
103
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
104
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Iк
Uэр
Uкэ
Рис. 4.5
105
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
y11 +y c y22 +y н
y 21
U2 n2
U1 n1
y 12 Lк Cк
а
U2 Uн
y22 yн
U1 y 21 /(y 22 +y н ) U2
y 12 /(y 11 +y c )
б
Рис. 4.6 Рис. 4.7
106
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 4.8
107
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 4.9
108
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
/ /
где ε =y12 R гэ y 21R нэ .
Одним из необходимых условий возникновения генерации, как известно,
является условие баланса фаз
ϕ12 + ϕгэ + ϕ21 + ϕнэ = 0 . (4.15)
Проанализируем это условие. При прохождении сигнала через
усилительный элемент (для схем включения с общим эмиттером или истоком)
фаза сигнала изменяется на 180 градусов, поэтому ϕ 21 = −180 о .
Максимальный фазовый сдвиг, который приобретает сигнал при
прохождении дифференцирующей цепочки обратной связи RгэСбк (или RгэСзс)
равен +90 градусов, т.е. ϕ12 = +90 о .
Подставляя ϕ12 и ϕ 21 в условие (4.15) получим
+90о +ϕгэ − 180о +ϕнэ =0 ,
откуда
ϕ гэ + ϕнэ = +90 о .
При одинаковых колебательных системах на входе и выходе транзистора
ϕ гэ = ϕ нэ = +45о ,
что может обеспечиваться на частоте нижней границы полосы пропускания
колебательного контура.
Известно, что полное сопротивление контура на границах полосы
пропускания (при ξ=1) равно
R оэ R R
Z= = оэ = оэ .
1 + ξ2 1+1 2
Следовательно
R гэ n c2 R нэ n12 1
ε = y12 y 21 = y12 y 21R гэ n c2 R нэ n12 . (4.16)
2 2 2
Преобразуя (4.16), получим
2 2
1 2 2 y 21R нэ n 2 y12 R гэ n c2 K о уст
ε = y12 y 21R гэ n c R нэ n1 = ,
2 y 21R нэ n 22 2 y 21R нэ n 22
где Ко уст – максимальный коэффициент устойчивого усиления:
2εy 21R нэ n 2
K о уст = ⋅
y12 R гэ n c
при заданном запасе устойчивости ε.
При идентичных колебательных системах на входе и выходе и
одинаковых коэффициентах включения выражение упрощается:
2εy 21
K о уст = . (4.17)
y12
Если рассчитанный коэффициент передачи Ко больше значения (4.17), то
принимают К о = K о уст и коэффициент включения со стороны нагрузки
109
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
рассчитывают по формуле
K о уст
n2 =
.
SρQ э
Для сохранения заданного значения эквивалентной добротности
выходной контур шунтируют резистором
1
R шн = .
g 22 − g н n 22
Для повышения устойчивого усиления необходимо выбирать активный
элемент с максимальным значением отношения (y21/y12).
Для этой же цели можно применить цепь нейтрализации проходной
емкости (рис. 4.10).
Gнейтр
Снейтр
VT1 Lк Ск
Lсв
Рис. 4.10
110
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
111
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
112
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
y 21
K p макс =(k у − k 2у − 1) ,
y12
а максимальное устойчивое усиление при ky=1 равно
y
K p.уст. макс = 21 .
y12
Рис. 4.11
113
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
n1опт =
(g + g11 ) 1+
g + gш
+
2g кор
(4.20)
gc R ш (g + g11 )2 g + g11
или
g + gш 2g кор
n1опт = n1 p 4 1+ + , (4.21)
R ш (g + g11 )2 g + g11
где n1p – коэффициент включения, удовлетворяющий условию согласования по
мощности.
Кш Кp Кp Кш
gc
gco gc.опт
Рис. 4.12
114
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Ср2
VT Rc Lк
Rф Ск
Ср1
Rи Си Rн
Сф +Еп
Lк Ск
Rг
Rб1
Lк Ср2
Ср1 VT
Lк Cк Cк Сф
Rэ Сэ Rн
Rг Rф
Rб2
Сб
+Еп
Рис. 4.14 - Схема УРС с последовательным питанием
115
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
y 22 ОБ y 21 ОБ ,
YОБ = к у 22 − ( у 21 + y 22 ) =
y12 ОБ y11 ОБ
э − ( у12 + y 22 ) у11 + y12 + y 21 + y 22
откуда следует, что
y11ОБ = y11 + y12 + y 21 + y 22 ≈ y 21 ,
116
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
y 21 ОБ = y 21 + y 22 ≈ y 21 ,
y12 ОБ = y12 + y 22 ≈ y12 ,
y 22 ОБ = y 22 .
Запас устойчивости такого УРС определяется в соответствии с
выражением
y12 ОБ y 21 ОБ y12 ОБ
ε= = К0.
y c + y11 ОБ y 22 ОБ + y н y c + y11ОБ
При согласовании на входе по мощности получаем
y12 ОБ
ε= К ОБ уст ,
2 y11 ОБ
откуда
2у ε 2 у 21 ОЭ ε
К ОБ уст = 11ОБ ≈ . (4.23)
у12ОБ у12 ОЭ
Для схемы с общим эмиттером аналогичные манипуляции дают
следующий результат:
2у ε
К ОЭ уст = 11ОЭ . (4.24)
у12ОЭ
Из сравнения (4.23) и (4.24) видно, что схема с общей базой (или с общим
затвором) обеспечивает большее значение устойчивого коэффициента
усиления, чем схема с общим эмиттером (или с общим истоком).
117
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
а
y22+y11 ОБ
y 21 y21 ОБ
б
y22 +y11 ОБ
y 12 y12 ОБ
Рис. 4.17
118
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
ВЦ УРЧ ПЧ УПЧ Д
fo fo УЭ3
УЭ1 УЭ2
Рис. 4.19
119
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
структуры.
Как известно, коэффициент прямоугольности АЧХ (рис. 4.20) равен
∆Fγ
K пр = , (4.25)
∆F0.707
где γ- некоторый фиксированный уровень, составляющий обычно 0,1 или 0,01.
Рис. 4.20
120
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 4.21
121
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
150
К1=6
100
50
0
1 2 3 4 5 6 7 8 9 10
Число каскадов
Рис. 4.23
122
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
KΣ
− ∆ξ 0 + ∆ξ ξ
Рис. 4.24
S2R э 2
= =
4 4 2 2 2 2 2 2
1 + ξ + ∆ξ + 2ξ + 2ξ ∆ξ + 2∆ξ − 4ξ ∆ξ
S2 R э 2 S2 R э 2
= = .
4 2
(
ξ + 2ξ 1 − ∆ξ + 1 + 2∆ξ + ∆ξ 2
) 2
ξ + 2ξ 1 − ∆ξ + (1 + ∆ξ)4 4 2
( 2
) 2
123
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
dK Σ
= 4ξ3 + 4ξ(1 − ∆ξ 2 ) = 0 . (4.39)
dξ
Решением уравнения (4.39) являются следующие значения обобщенной
расстройки:
ξ1 = 0,
ξ 2,3 = ± ∆ξ 2 − 1.
Значение ∆ξ=1 соответствует критической расстройке, при которой
провал на АЧХ отсутствует (максимально плоская АЧХ). При расстройке
больше критической из-за деформации частотных характеристик (АЧХ и ФЧХ)
происходит появление линейных искажений полезного сигнала.
При ∆ξ=1 для суммарного коэффициента передачи одной пары получаем
S2Rэ2
K∑ = .
ξ4 + 4
Фиксированный уровень γ для УРС, состоящего из n пар каскадов, равен
n
K (f )
n
S2 R 2 2 2n
г= Σ
э
= ⋅ = , (4.40)
( ) о4г +4 S2 R э2 n
K Σ f 0 ( о4г +4 )
откуда значение обобщенной расстройки ξ γ , необходимой для получения
уровня γ, равно
ξγ = 2 4 n
γ − 2 − 1.
Для уровня 0,707
ξ0.707 = 2 4 n 2 − 1 ,
следовательно, коэффициент прямоугольности многокаскадного УРС равен
γ −2 −1 4
n
К пр = n . (4.41)
2 −1
При n=∞ и γ=0,01 предельное значение K пр = 1,9 (рис. 4.25).
Рис. 4.25
124
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
2E+14
1E+14
5E+13
0
1 4 8 12 16 20 24 28 32 36 40 44 48 52 56 60 64 68 72
Число пар каскадов
Рис. 4.26
R б1 Выход
Ср VT1
С1 С2
Lк 1 Lк 2
Вход R б2
Сэ
Rэ Rос
Сф Rф
Рис. 4.27
125
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
E Z св L1 Ссв L2
а в
L1 L2 С св
С1 С2 L1 С1 С2 L2
Lсв
б г
Рис. 4.28 - Схема двух связанных контуров (а), контуры с индуктивной (б),
внутриемкостной (в) и внешнеемкостной (г) связями
126
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
k1 = x св / x С01 ,
k 2 = x св / x C02 ,
где
C 01 = C1C св /(C1 + C св ),
C 02 = C 2 C св /(C 2 + C св ).
Тогда при слабой внутриемкостной связи ( C св >> C1 и C св >> C 2 )
k св ≈ C1C 2 / C св . При слабой внешнеемкостной связи (рис. 4.28,г)
k св ≈ C св / C1C 2 .
Для УРС с нагрузкой в виде индуктивно-связанных контуров (рис. 4.27)
комплексный коэффициент усиления равен:
Sη R oe1R oe 2 m1m 2
K = −j ,
1 + η − ξ 2 + jξ(δ э1 + δ э 2 ) / δ э1δ э 2
2
ω ω
где ξ = Qк1Qк2 ( − о ) - обобщенная расстройка, η = k св Q к1Q к2 - параметр
ωo ω
связи между контурами, k св = M/ L к1L к 2 - коэффициент связи, M -
взаимная индуктивность между катушками контуров.
При равных эквивалентных затуханиях контуров δ э1 = δ э 2 = δ э
выражение принимает вид
Sη R oe1R oe 2 m1m 2
K= . (4.43)
(1 + η 2 − ξ 2 ) 2 + 4ξ 2
Фазовая характеристика рассматриваемого усилителя равна:
π 2ξ
ϕ = − arctg . (4.44)
2 1 + η2 − ξ 2
В зависимости от степени связи контуров различают:
- слабую связь, η ≤ 1 , при которой наблюдается один максимум на
нормированной АЧХ на частоте ξ = 0 ;
- критическую связь, η = 1 , при которой наблюдается максимально
плоская вершина АЧХ и один максимум на частоте ξ = 0 ;
- сильную связь, η > 1 , при которой на АЧХ наблюдаются два
максимума на частотах ξ = ± η 2 − 1 и один минимум на частоте ξ = 0 (рис.
4.29).
Вариант УРС с емкостной связью контуров представлен на рис. 4.30.
При критической связи и полном включении контуров (m1=m2=1)
SR э
K= , (4.45)
4
4+ξ
n
K (f )
n
SR э 2 2n
γ = == ⋅ = . (4.46)
K (f )
0 ξ 4γ + 4 SR э ( ξ 4γ +4 )
n
127
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Eп
Ссв
Rб 1
Ср VT1
С1 С2
Выход
Lк 1 Lк2
Вход Rб 2
Сэ
Rэ R ос
Сф R ф
128
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
n n
S 24n
=
2 − 1 = К1n ϕ3 (n ),
2πC∆F 0,707 2
и при К1=4 и n=4 равен примерно 12 (рис. 4.31).
70
60
Суммарная передача
50
40
30
20
10
0
1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33
Число каскадов
См. дополнительные
материалы к лекции №13 Рис. 4.31
e Формируемая
АЧХ полосового типа
f
Рис. 4.32 Рис. 4.33
129
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Rк Rк
Ср Ср
Ср
Свх
Рис. 4.34
a11 a12
I1 I2
a 21 a 22
Активный
1 2 U1 элемент U2
y11 y12
y 21 y 22
Рис. 4.35
130
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
VT2
U1
U1 U 2= -U 1
VT2 U2=U 1
R R R R
R R
КОС R КОС C
Рис. 4.38
131
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
-S
S
Cн
Рис. 4.39
132
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
+Еп
Выход
Вход VT1 VT2
VT3 VT4
R1 R2
VD1 R3 R4 VD2
Настройка
-Еп
Рис. 4.40
133
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Вход r L Выход
Eпит
R5
R1 VT2
С1 R3 А R4
VT1
Вход R7 Выход
R2 С2 С3
R6
б
Рис. 4.41
134
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Анимация во
K вложенном ϕ
файле
+ 90 0
+ 45 0
− 450
− 900
f0 f
Рис. 4.42 Рис. 4.43
135
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
а б в
K K K
fпч f f пч f fпч f
Рис. 4.44
Ссв С св
L1
С1 L2 С2 Сn
Ln
Рис. 4.45
Lк
Lсв
Cк
С
Рис. 4.46
136
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
yвх
r L Cпосл
Cсоб Cвн
fпосл fпар f
а б
Рис. 4.47
fпар
ωC
fпосл f вх
ZQ
Lк Lк
Ск Ск
Uвых
fс1 fс2 f
Рис. 4.48 Рис. 4.49
137
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Ск Lк
ПКФ
Lсв
Рис. 4.50
N S N S
L L б
Связки Эквивалент резонаторов
Вход Выход Ср Lр
Ср
вход ЭМФ Ссв Ссв
П С1
~1500 выход
С2
~300пФ пФ Эквивалент
в связок
Рис. 4.51
138
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
а Преобразователи б
Входной Выходной
С1 ПАВ
L1
Вход Выход
Рис. 4.52
Uвх
Т Т Т Т
ао а1 а2 а3 аn
Сумматор U вых
Рис. 4.53
139
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
а б Р
Рис. 4.54
c 1 2 н
Zc ρ |S| ρ Zн
eс c 1 2 н
140
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
141
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Гc S11 S22 Гн
1 S12 1
Рис. 4.57
142
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Гc S11 S22 Гн Гc Г1
1 S12 1 1
Рис. 4.58
143
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Гc S11 S22 Гн Г2 Гн
1 S12 1 1
Рис. 4.59
hc 1 Ucо 1 U1п
Гc Г1
Ucп U1о
Рис. 4.60
144
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
h c2 (1 − Г с 2 ) h c2 (1 − Г с 2 ) h c2 (1 − Г с 2 ) h c2
Pсо = = = = . (4.77)
(1 − Г& с Г& 1 ) 2 ρ (1 − Г& с Г& *с ) 2 ρ (1 − Г с2 ) 2 ρ (1 − Г с2 )ρ
Мощность, рассеиваемая на нагрузке равна разности мощности
падающей волны и мощности волны, отраженной в сторону сечения 2-2:
Р н = Р н пад − Р н отр = Р н пад (1 − Г н2 ) . (4.78)
Мощность падающей волны равна
U&2
Pн пад = нп , (4.79)
ρ
& нп = h c K ∑ .
где U
Окончательное выражение для коэффициента передачи по мощности
имеет вид:
( )(
S221 1 − Г н2 1 − Гc2 )
Kp = 2
K∑ (
1 − Гн2 )(
1 − Гc2 ) =
(1 − ГсS11 ) (1 − ГнS22 ) − Гн ГсS12S21
2
=
=
(1 − Гc2 )S221 (1 − Гн2 ) =
(1 − Гc2 )S221 (1 − Гн2 ) . (4.80)
2 2
(1 − S11Гс ) (1 − Г2 Гн ) (1 − Г1Гс ) (1 − S22 Гн )
При S11=Гс, S22=Гн и S12=0 (однонаправленная передача) получаем, что
максимальный коэффициент передачи по мощности равен:
S221
K p max = . (4.81)
1 − S112
( 2
1 − S22 )( )
Рассмотрим случай двухстороннего согласования Г& с = Г& 1 и Г& н = Г& 2 при
* *
145
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
* *
S S Г
S12S21 S22 + 12 21 с
1 − S11Гс
*
Гc = S11 + .
*
S12S21Гс
1 − S22 S22 +
1 − S Г
11 с
В результате получаем уравнение
2 2 2
Гc2 (S11 − S*22∆s ) − Гc (1 − S22 + S11 − ∆s ) + S11
*
− S22∆*s = 0,
или Гc2 c1 − Гc b1 + c1* = 0,
где c1 = S11 − S*22 ∆s .
Решение уравнения:
2
b1 ± b12 − 4 c1 c1* 2
Гc = = [b1 ± b12 − 4 c1 ].
2
2c1 2 c1
Аналогичным образом получаем
2
b2 ± b22 − 4 c2 c*2 2
Гн = = [b2 ± b22 − 4 c2 ],
2
2c2 2 c2
где
2 2 2
b2 = 1 − S11 + S22 − ∆s ,
*
c2 = S22 − S11∆s .
Согласующие импедансы будут равны
1 + Гс 1 + Гн См. дополнительные
Zг = Zо ; Zн = Zо , материалы к лекции №14
1 − Гс 1 − Гн
где Zо – волновое сопротивление линии передачи.
Анализируем подкоренное выражение, должно выполняться условие
физической реализуемости
2
b12 − 4 c1 ≥ 0.
После подстановки получим
2 2 2 2
[1 − S22 + S11 − ∆s ]2 ≥ 4 S11 − ∆sS*22 .
Преобразуем правую часть полученного выражения:
2
(
S11 − ∆s S*22 = S11 − ∆s S*22 S11
*
− ∆*sS22 = )( )
2 2 2 * * * * * *
= S11 + ∆s S22 − (S11S22 − S12S21)S11S22 − (S11S22 − S12S21)S11S22 =
2 2 2 2
* * 2 * * 2 2
= S11 + ∆s S22 − S11 S22 + S11S22S12S21 − S11 S22 + S12S21S11S22 =
146
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
2 2 2 2 2 2 * * * *
= S11 − S11 S22 + S22 ( ∆s − S11 ) + S11S22S12S21 + S12S21S11S22 +
2 2 2 2 2 2 2 2 2
+ ( ∆s − S11 ) − ( ∆s − S11 ) = ( ∆s − S11 )( S22 − 1) + ∆s ∆*s − S11 S22 +
* * * *
+S11S22S12S21 + S12 S21S11S22 =
2 2 2 * * * * 2 2
= ( ∆s − S11 )( S22 − 1) + S11S22 − S12S21 S11S22 − S12 S21 − S11 S22 +
* * * *
+S11S22S12S21 + S12S21S11S22 =
2 2 2 2 2 * * 2
* * 2
= ( ∆s − S11 )( S22 − 1) + S11 S22 + S12 S21 − S11S22S12S21 − S11S22S12S21 −
2 * * 2 * * 2 2 2 2 2
− S11 S22 + S11 S22S12S21 + S12S21S11S22 = ( S11 − ∆s )(1 − S22 ) + S12 S21 .
В результате получаем:
2 2 2 2 2 2 2 2 2
[1 − S22 + S11 − ∆s ] ≥ 4[( S11 − ∆s )(1 − S22 ) + S12 S21 ].
Возведем в квадрат левую часть неравенства:
2 2
2 2 2 2 2 2
1 − S22 + 2 1 − S S
22 11 − ∆ + S
s 11 − ∆ s ≥
2 2 2 2 2
≥ 4 S11 − ∆s 1 − S22 + S12 S21 .
После приведения подобных членов и извлечения квадратного корня
можно записать:
2 2 2
1 − S22 − S11 + ∆s ≥ 2 S12 S21
или
2 2 2
1 + ∆ s − S11 − S22
kу = ≥ 1,
2 S12S21
где k у - полученный ранее инвариантный коэффициент устойчивости в
терминах S-параметров.
Таким образом, двустороннее согласование возможно только для
абсолютно устойчивых четырехполюсников, причем
S
K pмакс = 21 (k у − k 2у − 1) . (4.82)
S12
Когда следует относиться к четырехполюснику как к устройству с
двухсторонней передачей сигнала? Существует оценка, равная отношению
реального коэффициента передачи по мощности к максимальному
*
одностороннему при условии Г с = S11 и Гн = S*22 :
Кр 1
gU = = ,
К ро 1 − U 2
147
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
148
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
2 2 2 * * 2 * *
= S11 S22 + S12 S21 − S11S22S12S21 − S12S21S11S22 +
2 2 2* * 2
+ S11 S22 − S11 S22 + S22S11S12S21 −
2 2 2 2
− S11 S22 + S*22S11
*
S12S21 = S12 S21 .
Окончательно получим:
2 2
∆*s S11 − S*22 * *
∆sS11 − S22 S12 S21
Гн + Гн + = .
2 2 2
S*22 − ∆s
2
S*22 − ∆s ( S*22 − ∆s )2
2 2
Это уравнение окружности на комплексной плоскости для Гн (рис. 4.61).
Область
Im Г н неустойчивости
Радиус
Центр
Re Гн
Область устойчивости
Круговая диаграмма
Рисунок 4.61
149
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
2 2 2 2 2
1 − S22 Гн − S*22 Г*н + S22 Гн *
− S11 + ∆s ГнS11 + S11∆*s Г*н − ∆s Гн
= =
(1 − S22 Гн ) ( 1 − S*22 Г*н )
2 * 2 2 2
1 − S11 + Гн (∆sS11 − S22 ) + Г*н (S11∆*s − S*22 ) + Гн ( S22 − ∆s )
= =
(1 − S22 Гн ) (1 − S*22 Г*н )
1− S 2 *
∆sS11 *
− S22* 2
2 2 * S11∆s − S22
( S22 − ∆s ) 11
+ Гн + Гн + Гн
S 2−∆ 2 2
S22 − ∆s
2 2
S22 − ∆s
2
= 22 s =
(1 − S22Гн ) 1 − S*22Г*н ( )
=
2 2
(
( S22 − ∆s ) Сн2 − R н2 − ГнС*н − Г*нСн + Гн
2
) = (S 2 2 2
22 − ∆s ) Гн − Сн − R н ( 2
) ≥ 0.
(1 − S22Гн ) (1 − S*22Г*н ) 1 − S22Гн
2
2 2 2 2 2
При упрощении учтено, что (1 − S11 ) = ( Cн − R н )( S22 − ∆s ) , так
как
∆ S* − S 2 2
2 2 S11∆*s − S*22 S12 S21
Cн − R н = s 11 22 − =
S 2
− ∆
2 S22 − ∆s ( S22 − ∆s )2
2 2 2 2
22 s
2 2 2
∆s S11 + S22 − S11S22 ∆*s − S11
* * * *
S22 ∆s − S11S22 − ∆s S11S22 − ∆*s
= =
2 2 2
( S22 − ∆s )
2 2 2 2 2 2
∆s S11 + S22 − S11S22∆*s − S11
* *
S22∆s − S11 S22 − ∆s + S11S22∆*s + S11
* *
S22∆s
= =
2 2 2
( S22 − ∆s )
2 2 2 2 2 2 2 2 2 2
∆s S11 + S22 − S11 S22 − ∆s S ( ∆s − S22 ) + S22 − ∆s
= = 11 =
2 2 2 2 2
( S22 − ∆s ) ( S22 − ∆s ) 2
150
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
2 2 2 2 2 2
S − ∆s − S11 (S22 − ∆s ) (1 − S11 )
= 22 = .
2 2 2 2 2
(S22 − ∆s ) (S22 − ∆s )
Аналогичное выражение получается и для выходного коэффициента
отражения:
1 − Г2
2
=
2 2
( S11 − ∆s ) Гc − Сc ( 2
− R c2 ) ≥ 0.
2
1 − S11Гc
Условия выполняются, если числитель положительный:
(
1) S11 − ∆s
2 2
)>0 и ( S 22
2
− ∆s
2
) > 0.
Это означает, что Гс − Cс − R с > 0 и Гс − Cс > R с или для граничного
значения Гс=1: Cс − R с > 1;
Гн − Cн − R н > 0 и Гн − Cн > R н или Cн − R н > 1.
Если разность расстояния до центра окружности и её радиуса больше
единицы, то имеет место безусловная устойчивость (рис. 4.62).
Область
Im Г н неустойчивости
Радиус Rн
Центр Сн
Re Гн
Область устойчивости
Круговая диаграмма
Рис. 4.62
151
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Im Гн Область
неустойчивости
Область устойчивости
Центр Сн Re Гн
Радиус Rн
Круговая
диаграмма
Рис. 4.63
152
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 4.64
Im(Г)
Окружность Окружность
неустойчивости R=10 Ом
Область
неустойчивости
Область
устойчивости
Re(Г)
R=10
Z/=10+Z Z
Рис. 4.65
153
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 4.66
154
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Область
неустойчивости
для нагрузки
Г *2
Г 1*
Окружности равного
усиления при различном
рассогласовании нагрузки
Согласованный
источник сигнала
Рис. 4.67
155
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Область Согласованная
неустойчивости нагрузка
для источника *
сигнала S 11 S *22
156
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Плоскость Г с
Окружность
неустойчивости
Окружность равных
значений
рассогласования М вх
Рис. 4.69
157
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
rвх = .
2
1 − (1 − М ) Г& вх 1
Гс −
Гс опт
2
=
(
N 2 + N 1 − Гc опт
2
),
N+1 (N + 1)2
где координаты центра окружности определяются выражением
Гс опт
с= ,
N+1
а ее радиус равен
r=
(
N 2 + N 1 − Гc опт
2
).
N +1
158
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Окружности равного
коэффициента шума при
К шмин различном рассогласовании
Рис. 4.70
+3 В
R2 91
C2 0,1 C3 0,1
R1 30 к
R3 10
C4 10
L1 15 нГ L2 3,3 нГ
C5 1,5 пФ Выход
C1 10
VT1
Вход
C6 0,5 пФ
Рис. 4.71
159
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 4.72
160
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
ρo
Pвх 1 3 4 2
ρo НО1 НО2
Pвых
2 4 3 1
Рис. 4.73
L1 L2 L3* L4
4,7 нГ 4,7 нГ 5,6 нГ
C5 8,2 пФ
C2 8,2 пФ
R1 47 R3 300
C3 0,1 C6 0,1
R2 10к R4 1300 R5 32
+5В
Рис. 4.74
161
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
C5 10
C1 2,2 пФ VT1
Вход
Выход
L4
L1 L2 5,6 нГ
L3*
4,7 нГ 4,7 нГ
C2 C6 8,2 пФ
8,2 пФ
R5 10
C3 0,1 R1 47 C7 0,1
R2 10к
C4 0,1
VT2 R6 20
R7 1800 C8 0,1
R3 1к
R4 4200
+3В
Рис. 4.75
162
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
gо g
Рис. 4.76
1
-1 1 g/go
-1
Рис. 4.77
163
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
L gое C
-g gн
Ic gc
Рис. 4.78
то
∆F0,707
gэ = g∑ − g = . (4.90)
ρf0
Тогда получим для коэффициента передачи
4g н g 'c
Kp = 2 . (4.91)
∆F0,707
ρ f 0
164
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
a1
L gое C -g go/ L g ое C -g
b1
go
а б
Рис. 4.79
165
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
2g 2gρf 0
Kp = = (4.96)
∆F0,707 ∆F0,707
ρ f 0
и определяем площадь усиления для УРС отражательного типа
K p ∆F0,707 = 2f 0δg , (4.97)
где δg– относительное затухание, обусловленное отрицательной проводимостью.
Для сравнения УРС проходного и отражательного типа считаем, что
потери, вносимые в контур в обоих случаях одинаковы, т.е.
g′c + g н = g′о
или
δ′c + δ н = δ g .
Тогда, если считать, что δ′c = δн = δg / 2 , то для УРС проходного типа
получаем, что площадь усиления равна
δg2
K p ⋅ ∆F0,707 = 2f 0 δg δ′c = 2f 0
= f 0δg ,
4
а это в два раза меньше площади усиления УРС отражательного типа.
4.14.3. Усилители радиосигналов на туннельных диодах
Туннельный диод (ТД) представляет собой электронный прибор с
"падающим" N-образным участком вольт-амперной характеристики (рис. 4.80).
Рис. 4.80
166
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 4.81
ωкр ωо ω
Рис. 4.82
R
R (ωкр ) = r − 2 2
= 0,
1 + ωкр τ
откуда
1 R
ωкр =
−1 .
τ r
Критическая частота составляет 50-200 ГГц.
Собственная резонансная частота ω0 определяется равенством нулю
мнимой части входного сопротивления
167
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Rτ
X(ωo ) = jωo L − 2 2
= 0,
1 + ωo τ
откуда
1 Rτ
ωo =−1 .
τ L
При ωраб < ωкр ТД является активным элементом. Рабочий диапазон
частот ТД обычно выбирается из условия ωраб < ωкр / 3 . При ωраб > ωкр ТД
является пассивным элементом.
Коэффициент передачи по мощности из (4.96) равен
g2
Kp = .
(πС∆F0,707 ) 2
Электрическая схема усилителя содержит ТД (VD), цепи питания,
делитель R 0 , источник сигнала и нагрузку (рис. 4.83).
Рис. 4.83
Рис. 4.84
168
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
3 – туннельный диод;
4 – короткозамкнутый отрезок линии длиной менее λ/4 (индуктивность);
7 – низкоомный стабилизирующий резистор для подавления генерации в
нежелательном диапазоне частот;
8 – источник смещения (выбор рабочей точки).
Реализуемое на практике значение K p ограничено устойчивостью и
составляет 10 - 30 дБ. Основные шумы имеют дробовой характер, а ко-
эффициент шума составляет несколько децибел.
Рис. 4.85
169
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
5.1. Параметрические
цепи
Устройства, содержащие параметрические элементы (ПЭ) или элементы с
переменными параметрами являются, пожалуй, самыми распространенными в
РПрУ. В частности, к ним относятся преобразователи частоты и
параметрические усилители.
170
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 5.1
171
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 5.2
172
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 5.3
Рис. 5.4
173
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
f1(W1+Wo)+f2(W2+Wo)=0.
В результате можно записать систему уравнений, удовлетворяющую
балансу мощностей в следующем виде:
W1 + W0 = 0
W2 + W0 = 0
или
P1 P0
f + f = 0,
1 0
(5.7)
+P 2 P 0
= 0.
f 2 f 0
Система уравнений (5.7) известна как частный случай уравнений Менли-
Роу (по имени Дж. Мэнли и Г.Э. Роу, которые первыми их получили в 1956
году).
Анализируя полученные результаты делаем вывод, что, если мощность
сигнала накачки P0>0, то из первого уравнения (5.7) следует Р1<0.
Отрицательная мощность означает выделение дополнительной мощности на
частоте f1 за счет отрицательного сопротивления. Происходит усиление сигнала
на частоте f1 за счет параметрического эффекта. Такой усилитель называется
регенеративным двухконтурным ПУ. Выходной контур (настроенный на
частоту f2) при этом называется холостым и к нагрузке обычно не
подключается, так как усиленный сигнал снимается с входного контура, что
характерно для усилителя отражательного типа.
Из второго уравнения при P0>0 следует, что Р2<0. То есть, возможно
выделение дополнительной мощности и усиление на частоте f2 . В этом случае
выходной сигнал снимается с выходного контура, а усилитель становится
регенеративным усилителем-преобразователем проходного типа.
Рассмотрим случай, когда f2=fо+f1. В этом случае f0=f2-f1 и мы получаем :
W1f1 + W2 f 2 + W0 (f 2 − f1 ) = 0,
f1 (W1 − W0 ) + f 2 (W2 + W0 ) = 0.
Система уравнений Менли-Роу в этом случае имеет вид
W1 − W0 = 0,
W2 + W0 = 0
или
P1 P0
f − f = 0,
1 0
(5.8)
+P 2 P 0
= 0.
f 2 f 0
При P0>0 в этом случае из первого уравнения (5.8) Р1>0 и на частоте f1
усиление невозможно. Из второго же уравнения по-прежнему следует Р2<0, т.е.
усиление на частоте f2.
174
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 5.5
175
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
λ/2
Рис. 5.6
Рис. 5.7
176
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 5.8
177
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 5.11
178
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 5.12
Рис. 5.13
Рис. 5.14
179
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 5.15
Рис. 5.16
180
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
181
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
182
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 5.17
183
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
184
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
∆f
эф
∆f ∆f
эф эф
Рис. 5.18
Рис. 5.19
185
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 5.20
Рис. 5.21
186
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 5.22
187
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
1 θ
Y21( k ) = ∫ Y21 ( t ) cos(kωг t )d(ωг t )
π −θ
(5.39)
α2
α3
θ
Рис. 5.23
188
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Анимация во
вложенном файле
S21(1) (Y21 max − Y21 min ) / 2 Y21 max
Y21пч = = ≈ . (5.46)
2 2 4
Схема балансного ПЧ на двухзатворном полевом транзисторе типа
КП306 показана на рис. 5.24.
Рис. 5.24
189
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 5.25
190
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 5.26
Рис. 5.27
191
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
5.4 Диодные ПЧ
Рис. 5.28
Рис. 5.29
192
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
1 θ ∂f ( U г )
Smk = ∫
π −θ ∂ Uc
cos(ωг t )d (ωг t ), (5.48)
1 θ ∂f ( U г )
Sо = ∫ d (ωг t ). (5.49)
π 0 ∂ Uc
При коротком замыкании на входе выходной ток через диод является
функцией напряжения гетеродина и преобразованного сигнала:
i вых = f ( U г , U пч ) . (5.50)
При выполнении условия U г >> U пч выходной ток также является
функцией одной малой переменной. Представим ток в виде ряда Тейлора,
ограничившись линейными членами:
∂f ( U г )
i вых = f ( U г ) + U пч =
∂ U пч
∞ ∞
= Io + ∑ I mk cos(kωг t ) + [So + ∑ Smk cos(kωг t )]U mпч cos(ωпч t ).
k =1 k =1
Оставляя в выражениях для входного и выходного токов составляющие
только с частотами fc и f пч = f г ± f с , получим
S
i вх = So U mc cos(ωc t ) + m1 U mс cos(ωпч t ), (5.51)
2
S
i вых = So U mпч cos(ωпч t ) + m1 U mпч cos(ωс t ). (5.52)
2
Перепишем (5.51) и (5.52) в следующем виде:
i вх = Y11пч U mc cos(ωc t ) + Y21пч U mс cos(ωпч t ), (5.53)
i вых = Y22пч U mпч cos(ωпч t ) + Y12пч U mпч cos(ωс t ), (5.54)
где Y11пч = Y22пч = So , Y12пч = Y21пч = Sm1 / 2 , т.е. входная и выходная
проводимости диодного ПЧ равны, кроме того, равны проводимости прямого и
обратного преобразования.
Выражения (5.53) и (5.54) позволяют записать систему уравнений для
амплитуд сигналов в следующем виде:
i с = Y11пч U mc + Y12пч U mпч , (5.55)
i пч = Y21пч U mс + Y22пч U mпч . (5.56)
В результате можно анализировать основные параметры диодного ПЧ как
обычного линейного четырехполюсника в усилительном режиме.
При больших уровнях сигнала гетеродина возможна линейная
аппроксимации вольтамперной характеристики смесительного диода : i = SU .
Это позволяет определить внутренние параметры диодного ПЧ
следующим образом:
1θ S sin θ
Y12пч = Y21пч = ∫ S cos(ωг t )d (ωг t ) = , (5.57)
π0 π
193
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
1θ Sθ
Y11пч = Y22пч = ∫
π0
Sd (ωг t ) = .
π
(5.58)
Анимация во
вложенном файле
Рис. 5.30
194
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
/ //
U c1 π U c1
× ϕ1 = +
4
U o1
π
− ϕ1 = −
4 U пч
Uc Uo
+
π
ϕ2 = +
4
Uo2 / //
U c2 π Uc2
× − ϕ2 = −
4
Рис. 5.31
195
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
196
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
U с/1 U с//1
U с/ 2 U с//2
Рис. 5.32
197
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
198
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Направление Анимация во
вращения фазора вложенном файле
Рис. 5.33
199
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
× U пч I =U mпч cos(ωпч t)
U г1 =U mг cos(ω г t) ПФ U
пч I
Uc
G1 Ф Go
U
U г2 =U mг sin(ω г t) пч Q
× U пч Q =U mпчsin(ωпч t)
Рис. 5.34
200
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 5.35
Анимация во
вложенном файле
Рис. 5.36
201
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
+ jωo
K( jω) K( jω)
+ jωo
− jω + jω − jω + jω
Рис. 5.37
Рис. 5.38
202
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
1
jω / ωo
1
jω / ωo
Рис. 5.39 Рис. 5.40
R
UIвх UIвых
C
R C
UIвх UQвх R
UQвх UQвых
C UIвых
R C
UQвых
UQвых
R
R UIвых UIвх UIвых
C
C R C
UQвх UIвх
R
UQвх UQвых
Анимация во
вложенном файле C
Рис. 5.41
203
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 5.42
Формирователь
Комплексный
квадратурных
перемножитель
сигналов
π
Go ϕ2 = +
2
Рис. 5.43
204
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
205
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
sin(ωc t + θ) sin(2θ)
sin(ωc t)
π
ϕ=
2
cos(ωc t + θ)
sin θ
[sin(2ωc t + θ) − sin θ]
Рисунок 5.46
206
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
2∆f зк 2 ⋅ 2f пч 4f
ξ зк = Q к = Qк = Q к пч . (5.89)
fс fс fс
При достаточно больших расстройках
n
4f
n
( )
Sзк ≈ ξзк ≤ Q к пч .
f с
(5.90)
Рис. 5.47
207
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
f пч( k −1) 4Q к
≤ . (5.93)
f пч( k ) Sзк1 / n
Так как для первого ПЧ (5.93) имеет вид
fс 4Q к
≤ , (5.94)
f пч( k −1) Sзк1 / n
то новая промежуточная частота из (5.94) равна
f сSзк1 / n
f пч( k −1) ≥ . (5.95)
4Q к
Промежуточные частоты последующих ПЧ определяются, исходя из
промежуточных частот предыдущих:
f пч( k −1)Sзк1 / n
f пч( k ) ≥ . (5.96)
4Q к
Соотношение (5.93) показывает, что скачок промежуточных частот не
должен превышать определенного значения. Только в этом случае зеркальные
каналы приема всех ПЧ будут ослаблены в предыдущих УПЧ, так как они
являются преселекторами для последующих ПЧ.
В любом преобразователе должно выполняться соотношение
f пч(i −1) 4Q к (i −1)
≤ . (5.97)
f пч(i) Sзк1 / n i −1
Найдем необходимое число ПЧ, считая одинаковыми добротности
контуров Q к (i) и их число n i в каждом УПЧ.
Запишем следующее соотношение:
fс f
= c
f пч( k ) Q к ∆F
или
k
fс fс f пч(1) f пч( k −1)
f пч( k −1)
= ⋅ ⋅⋅⋅ = = fc
f пч( k ) f пч(1) f пч( 2) f пч( k ) f пч( k ) Q к ∆F
208
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
f
lg c
Q ∆F
k= к . (5.99)
4Q
lg к
S 1/ n
зк
На рис. 5.48 представлена диаграмма, поясняющая формирование
зеркальных каналов для РПрУ с двойным преобразованием частоты. Как видно
из рисунка для РПрУ с двойным преобразованием частоты второй зеркальный
канал равен f зк 2 = f c − 2f пч 2 .
f зк/ 2 f г/2
Рис. 5.48
209
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
210
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
211
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
212
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 6.2
213
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
VD
fc Cн Rн fc VD Rн
а б
Рис. 6.3
214
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Анимация во
вложенном файле
Рис. 6.4
Yд
Рис. 6.5
215
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
∂I 2 ∂I
dI 2 = dU1 + 2 dU 2 . (6.8)
∂ U1 ∂ U2
При этом частные производные по аналогии с системой уравнений для
усилительного четырехполюсника представляют собой внутренние параметры
детектора:
dI1 = Y11d dU1 + Y12d dU 2 , (6.9)
dI 2 = Y21d dU1 + Y22d dU 2 . (6.10)
Система уравнений, также как и в случае с ПЧ, формальна. Это связано с
тем, что первое уравнение определяет приращение тока на частоте несущей
полезного сигнала. Второе уравнение – в низкочастотной области.
Графы проводимости и сигнальный детектора представлены на рис. 6.6
Рис. 6.6
216
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Y21d
Kд = , (6.14)
( Y22d + Yн )
5) нелинейные искажения сигнала,
6) коэффициент фильтрации – отношение амплитуды входного
напряжения к амплитуде напряжения высокой частоты на выходе:
U
k ф = mc . (6.15)
U mω
В детекторе, работающем на нагрузку
dU 2 = −dI 2 R н , (6.16)
Подставляя (6.16) в (6.10), получим
Y21d
dI 2 = dU1 (6.17)
1 + Y22d R н
или
µd
dI 2 = dU1 . (6.18)
R id + R н
При наличии модуляции U1 = U m1[1 + m cos(Ωt )] и приращение входного
сигнала равно ∆U1 = mU m1 cos(Ωt ) , причем m<<1 (из-за малости приращения
∆U1 → 0 ). Это позволяет записать
µ d mU m1
∆I 2 = . (6.19)
R id + R н
Выражение (6.19) позволяет оценить поведение детекторной
характеристики при различных режимах работы детектора. Детекторная
характеристика представляет собой зависимость приращения постоянной
составляющей тока детектора I d = ∆I 2 = I 2 − I А от амплитуды входного
напряжения U1 .
217
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
IД
IА А UД
UА
Рис. 6.7
218
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
S′А U12
Id = . (6.29)
4(1 + SА R н )
Из (6.29) следует вывод о квадратичном характере детекторной
характеристики в режиме слабого сигнала.
Вольтамперная характеристика диода хорошо аппроксимируется
экспоненциально зависимостью
i = I o (e U / ϕ T − 1) , (6.30)
где ϕT - температурный потенциал, при комнатной температуре ϕT = 0, 026 В .
На основании (6.30) получаем
U
А
di I
SА = = o e ϕT , (6.31)
dU А ϕT
U
А
dS I
S′А = А = o e ϕ T , (6.32)
dU А ϕT2
тогда внутренний коэффициент усиления (6.13) с учетом (6.25), (6.26), (6.31),
(6.32)
U1 U
µд = ≈ 1 . (6.33)
U2 2ϕ т
2ϕт (1+ )
ϕт
При U1 → 0 и U 2 → 0 внутренний коэффициент усиления в режиме
слабого сигнала также µ d → 0 и поэтому коэффициент передачи детектора
Y21d Y Y22d
Kд = = 21d = µd R н (6.34)
(Y22d + Yн ) Y22d Y22d + Yн R id + R н
в этом режиме очень мал, так как он прямо пропорционален амплитуде
входного сигнала.
Задаваясь значением внутреннего коэффициента усиления, можно
оценить уровень входного сигнала U m.гр , который является границей режима
слабого и сильного сигналов. Например, при µ d = 0,5 из (6.33) следует, что
U m.гр = ϕ т .
Входное сопротивление детектора, как следует из рис. 6.8, равно
U 1 /( y11d + y г ) y 22d + y н
R вх = 1 = = .
I1 1 − y12d y 21d y11d y 22d + y11d y н − y12d y 21d
( y11d + y г )( y 22d + y н )
После подстановки внутренних параметров, считая U1 → 0 , получаем:
SА + Yн S + Yн
R вх = = А . (6.35)
1 2 2
2
SА + SА Yн − S′А U1 S А + S Y
А н
2
219
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 6.8
220
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Rid
Cн Rн
U1
Рис. 6.9
Рис. 6.10
Рис. 6.11
221
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 6.12
Рис. 6.13
222
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
I
i( t ) = o + I1 cos(ω1t ) + ... + I k cos(kω1t ) ,
2
где
θ
2
I k = ∫ i(t)cos(kω1t)d(ω1t) . (6.42)
π0
Ограничившись линейным членом (k=1), получим
Io 1 θ SU1 SU 2
I2 = = ∫ S[ U1 cos(ω1t ) − U 2 ]d(ω1t ) = sin θ − θ, (6.43)
2 π0 π π
2θ 2θ
I1 = ∫ S[ U1 cos(ω1t ) − U 2 ] cos(ω1t )d(ω1t ) = ∫ S[ U1 cos2 (ω1t ) − U 2 cos(ω1t )]d(ω1t ) =
π0 π0
2θ 1 + cos(2ω1t ) SU1 1 2SU 2
= ∫ S[ U1 − U 2 cos(ω1t )]d (ω1t ) = [θ + sin(2θ)] − sin θ .
π0 2 π 2 π
По аналогии с (6.23)-(6.26) для внутренних параметров детектора в
режиме сильного сигнала можно записать
∂I S 1
Y11d = 1 = [θ + sin(2θ)] , (6.44)
∂ U1 π 2
∂I1 2S
Y12d = = sin θ , (6.45)
∂ U2 π
∂I S
Y21d = 2 = sin θ , (6.46)
∂ U1 π
∂I 2 S
Y22d = = θ. (6.47)
∂ U2 π
Внутренний коэффициент усиления (6.13) с учетом (6.46), (6.47) равен
sinθ
µd = . (6.48)
θ
При θ → 0 внутренний коэффициент усиления в режиме сильного
сигнала µ d → 1 .
Умножая левую и правую части соотношения (6.43) на Rн получим
SU1R н SU 2 R н
I2R н = sin θ − θ или
π π
SU 2 R н SU 2 R н
U2 = sin θ − θ,
π cos θ π
откуда следует соотношение, связывающее сопротивление нагрузки и угол
отсечки:
π
Rн = . (6.49)
S( tgθ − θ)
Коэффициент передачи детектора с учетом (6.49)
223
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
sin θ π
⋅
Rн θ S( tgθ − θ) sin θ
K д = µd = = = cos θ (6.50)
R i +R н π π tg θ − θ + θ
+
Sθ S( tgθ − θ)
и при θ → 0 стремится к единице.
Входное сопротивление детектора, как следует из рис. 6.8 равно
U y 22d + y н
R вх = 1 = .
I1 y11d ( y 22d + y н ) − y12d y 21d
Учитывая внутренние параметры, замечаем, что при θ → 0 выполняется
соотношение y11d y 22d = y12d y 21d , так как
S 1 S 2S2θ2
y11d y 22d = [θ + sin( 2θ)] ⋅ θ ≈
π 2 π π2
и
2S S 2S2θ 2
y12d y 21d = sin θ ⋅ sin θ ≈ .
π π π2
Выполняется также соотношение y 22d + y н ≈ y 22d , так как с учетом
(6.49)
Sθ S( tgθ − θ) Sθ tgθ − θ Sθ tgθ S Sθ
y 22d + y н = + = (1 + )= (1 + − 1) = tgθ ≈ .
π π π θ π θ π π
Поэтому после подстановки внутренних параметров для входного
сопротивления при θ → 0 получаем:
Sθ Sθ
y π π 1 R
R вх ≈ 22d = = = = н. (6.51)
y11d y н S [θ + sin θ cos θ)] ⋅ y 2Sθ 2 y н 2
н yн
π π
Входное сопротивление детектора, выполненного по параллельной схеме
(рис. 6.3) определяется входным сопротивлением диода по формуле (6.51) и
сопротивлением нагрузки:
Rн
Rн
R вх R н 2 R
R вх пар = = = н.
R вх + R н R н + R 3
н
2
Остаток несущей на выходе детектора определяется величиной емкости:
Rн U Rн U1
U mвых = I1 = 1 ≈ .
2 2
1+ ω τ R 2
вх 1 + ω R C 2 2 R вх ωC н
н н н
Коэффициент фильтрации высокочастотного напряжения на выходе
детектора
U1
kф = = R вх ωCн = πfR нCн = πfτн .
U mвых
224
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 6.14
225
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 6.15
VD
Cр
Cн Rн
fc Uвх Uн Rвх
Рис. 6.16
VD Rф UАРУ
Cн Rн
Uвх Uн Cф
fc
Рис. 6.17
226
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 6.18
227
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
U н ≤ U mo (1 − m макс ) . (6.55)
Подставляя это условие в (6.54) и считая U ср = U mo , получаем
Rн
1 − m макс ≥ ,
R н + R вх
откуда следует, что
R н m макс
R вх ≥ (6.56)
1 − m макс
или
RΩ
m макс ≤
. (6.57)
Rн
Таким образом, для уменьшения этих искажений требуется снижение Rн,
что нежелательно из-за снижения входного сопротивления. Поэтому
целесообразно увеличить RвхТНЧ либо использовать разделенную нагрузку.
Рис. 6.19
228
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
См. дополнительные
материалы к лекции №22
Рис. 6.20
229
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
230
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 6.21
Рис. 6.22
231
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 6.23
Рис. 6.24
232
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 6.25
233
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
U д = U оу − U 2 , (6.78)
которую с учетом (6.77) при К>>1 можно записать в следующем виде:
U д = ( U1 − U 2 )K − U 2 = U1K − U 2 (1 + К ) ≈ ( U1 − U 2 )К .
Рис. 6.26
234
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
y11d
y22d
+gвых
U1 Kgвых y21d
Uоу U2
y12d
а -Kgвых
y 21d 1
U1 K Uоу y11d U2 y I
22 d 2
-K
б
Рис. 6.27
235
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
U 2m 2 U m2
U mΣ = U m1 1 + +2 cos(Ω б t ) ≈ U m1 1 + Х ,
U 2m1 U m1
где Х – малая величина.
Воспользовавшись формулой приближенного вычисления радикала
1 1
1 + Х ≈ 1 + Х − Х 2 + ... ,
2 8
получим для амплитуды суммарного вектора:
U 2m2 U m2 U 4m2 U3m2 U 2m2
UmΣ = Um1[1 + + cos(Ωб t ) − − cos(Ωб t ) − cos2 (Ωб t )] .
2U2m1
Um1 8U 4m1 2U3m1 2U2m1
Пренебрегая составляющими четвертой и третьей степени ввиду их
малости и учитывая, что cos 2 (Ω б t ) = [1 − sin 2 (Ω б t )] , можно упростить
выражение:
U m2 2
Um
U mΣ = U m1[1 + cos(Ω б t ) + 2 sin 2 (Ω б t )] . (6.85)
U m1 2 U 2m1
Выходное напряжение линейного детектора равно
U вых = К д U mΣ ,
тогда среднее значение выходного напряжения за период биений равно:
Т
1 б Um2 U 2m 2 1 − cos(2Ωб t )
U вых.ср = ∫ д m1
Тб 0
К U [1 + cos( Ω б t ) +
2
⋅
2
]dt =
U m1 2Um 1
U 2m 2
= К д U m1 (1 + ). (6.86)
2
4U m 1
С учетом модуляции сигналов
236
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
237
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
U mΣ U ср Видео во
Ωб вложенном файле
U mΣ U m1
Рис. 6.28
Видео во
U mΣ U ср
вложенном файле
U mΣ > U m1
U m1
Рис. 6.29
U mΣ U ср
U mΩ 2
U mΣ
Рис. 6.30
238
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 6.31
Рис. 6.32
239
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
U mс U 2mс
U mΣ = U mг [1 + cos(ϕо ) + sin 2 (ϕо )] . (6.93)
2
U mг 2U mг
где ϕо - остаточная разность фаз между векторами полезного сигнала и сигнала
гетеродина при отсутствии частоты биений.
Замечаем, что выходной сигнал детектора существенным образом зависит
о соотношения фаз полезного сигнала и сигнала гетеродина.
Рассмотрим случай, когда ϕо ≈ 0 , т.е. фазы сигналов совпадают. Из (6.93)
получаем
U mco [1 + m c cos(Ω c t )]
U mΣ = U mг [1 + cos(ϕо )] , (6.93)
U mг
при этом на частоте полезного низкочастотного сигнала максимальная
амплитуда сигнала составит
U mΩc = m с U mco K д cos(ϕо ) . (6.94)
π
При ϕо = ( + φ) , где φ очень маленький угол, из (6.93) получим
2
U2 [1 + mc cos(Ωc t)]2 2
UmΣ = Umг + Umco[1 + mc cos(Ωc t)]cos(ϕо ) + mco sin (ϕо ) . (6.95)
2Umг
Выделим в (6.95) составляющие с частотой Ω с :
U mco
U mΣ = U mг + m c U mco [cos(ϕо ) + (6.96) sin 2 (ϕо )] .
U mг
Найдем, когда сигнал с частотой Ω с на выходе детектора будет
отсутствовать. Для этого запишем
π U π
cos( + φ) + mco sin 2 ( + φ) = 0 .
2 U 2
mг
Так как угол φ мал, то
π
sin 2 ( + φ) ≈ 1
2
и условие принимает следующий вид:
π U U U
cos( + φ) + mco = − sin φ + mco ≈ −φ + mco 0 ,
2 U mг U mг U mг
откуда получаем
U mco
φ= . (6.97)
U mг
При выполнении условия U mг >> U mco можно считать, что φ = 0 . Таким
образом, когда сигналы сдвинуты относительно друг друга на 90º, то полезный
сигнал на выходе отсутствует. Это означает, что СД является
240
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 6.33
241
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
ϕ( t )
Рис. 6.34
242
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
d
ω= [ωc t + mфм cos(Ωt )] = ωc − mфм Ω sin(Ωt )
dt
и
U( t ) = U m cos[ωc − ∆ωфм sin(Ωt )]t .
Параметр ∆ωфм представляет собой максимальную девиацию частоты
при ФМ: ∆ωфм = mфм Ω .
Структурная схема ФД представлена на рис. 6.35.
ϕ1
ϕ0
Рис. 6.35
243
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
π/ 2 π
0
ϕ
Рис. 6.36
244
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
ωt
1 1и U m ω1 t и U m ϕ
=
2π 0
∫ U m d ( ω c t ) =
2π
=
2π
.
Рис. 6.37
245
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 6.38
tи
Рис. 6.39
246
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
π/ 2 π 3π / 2 2π ϕ
0
Рис. 6.40
Рис. 6.41
Анимация во
вложенном файле
0 π/ 2 π ϕ
Рис. 6.42
247
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Анимация во
вложенном файле
Рис. 6.43
248
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
[cos( ϕ / 2 ) − sin( ϕ / 2 )]
cos ϕ
π/ 2 π
0
ϕ
Рис. 6.44
249
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Т2
U0
VD1...VD4
Т1 Сн1
Rн1
U1 Uвых
Сн2 Rн2
б Т2
U0
Рис. 6.45
250
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
∆ωm
m чм = . (6.116)
Ω
При m чм << 1 ЧМ называется узкополосной, а выражение (6.115) можно
представить в следующем виде:
U( t ) = U m [cos(ωc t ) cos(m чм sin(Ωt ) − sin(ωc t ) sin( m чм sin(Ωt )] ≈
≈ U m [cos(ωc t ) − m чм sin(ωc t ) sin(Ωt )] =
1 1
= U m [cos(ωc t ) − m чм cos(ωc − Ωt ) + m чм cos(ωc + Ωt )],
2 2
так как при m чм << 1 выполняются соотношения:
cos ϕ ≈ 1,
sin ϕ ≈ ϕ .
Спектр сигнала с узкополосной ЧМ практически не отличается от спектра
АМ сигнала, состоящего из несущей и двух боковых составляющих. Отличие
заключается в изменении фазы одной из боковых составляющих на 180
градусов. В результате при ЧМ происходит изменение не только длины
суммарного вектора, но и его фазы (рис. 6.46). При АМ в результате модуляции
происходит изменение длины суммарного вектора без изменения его фазы.
−Ω Ω −Ω
Ω
ψ(t)
Рис. 6.46
251
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 6.47
Рис. 6.48
252
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 6.49
∆fo
∆fчм ( t )
∆fm
Анимация во
вложенном файле
Рис. 6.50
253
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 6.51
∆f 0 ∆f 0
∆F0.707
Анимация во
∆F0.707 вложенном файле
Рис. 6.52
254
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 6.53
Рис. 6.54
255
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 6.55
∆f m - девиация частоты.
Считаем, что U1 = U m1 cos{[ω1 + ∆ω( t )]t} , тогда
С π
U 2 = св Qэ U m1 cos([ω1 + ∆ω( t )]t + − arctgξ) .
Ск 2
При небольших расстройках tgξ ≈ ξ , поэтому
С π
U 2 ≈ св Qэ U m1 cos([ω1 + ∆ω( t )]t + − ξ) .
Ск 2
Перемножая U1 и U 2 , получаем на выходе ФД результат детектирования
С 2 π Ссв 2 2 ∆f m cos(Ωt )
U вых = св Qэ U m 1 cos( − ξ) ≈ Qэ U m1 . (6.120)
2С к 2 Ск fo
Поскольку сигналы U1 и U 2 смещены относительно друг друга на 900 ,
такой ФД называется квадратурным. Квадратурное детектирование широко
распространено в современных РПрУ. Выпускается много интегральных схем,
реализующих этот вид детектирования. В качестве перемножителей в них
применяются дифференциальные каскады, работающие в ключевом режиме. В
результате осуществляется одновременное амплитудное ограничение и
линейное фазовое детектирование.
На рис. 6.56 приведен вариант однотактного ЧД с преобразованием ЧМ-
ФМ-АМ. Приходящий сигнал индуцирует ЭДС в катушке колебательного
контура L1, и на контуре образуется напряжение U, сдвиг фазы которого
зависит от частоты (рис. 6.57). Одновременно сигнальный ток создает на
катушке связи Lсв напряжение U0, фаза которого относительно тока постоянна в
широкой полосе частот. Это позволяет использовать напряжение U0 в качестве
опорного при детектировании фазы.
256
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 6.56
ϕ
π
2
−π
2
Рис. 6.57
257
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 6.58
ε2
ε2 ε2
Анимация во
Рис. 6.59
вложенном файле
Ток I L1 в катушке L1 отстает от напряжения U1 на первичном контуре на
90о . Этот ток наводит во вторичной обмотке э.д.с. ε 2 , отстающую от тока на
90о . Так как вторичный контур настроен на частоту сигнала, то ток I 2 в этом
258
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 6.60
259
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 6.61
260
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 6.62
261
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
d
[ ∆ϕ ( t )]
cos[ ω c t + ∆ϕ ( t )] ∆ϕ ( t )] dt чм
чм чм
Рис. 6.63
f г = f c + ∆f(t)
U у = U вых
Рис. 6.64
262
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
263
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Анимация во
вложенном файле
Рис.7.1
Рис.7.2
264
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис.7.3 Рис.7.4
265
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
1
f= (7.1)
2π L к C к
изменение емкости сигнального контура в 9 раз обеспечивает перекрытие
заданного диапазона частот. Так как использован супергетеродинный
приемник, то посмотрим, что произойдет, если аналогичный элемент настройки
будет применен и в контуре гетеродина (рис.7.5):
Минимальная и максимальная частоты сигнала гетеродина равны:
fг min=100+400=500 кГц,
fг max=300+400=700 кГц.
Lк Cк Lг Cк
Рис. 7.5
266
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Анимация во
вложенном файле ∆f соп
∆F0 , 707
*
f = (fг max− fпч)
c max
∆fсоп. доп
Рис.7.6
∆f соп
Рис.7.7
267
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
∆fсоп
∆fсоп
Анимация во
вложенном файле
Рис.7.8
Рис.7.9
∆ f соп
∆fсоп
∆f соп ∆ f соп
Анимация во Рис.7.10
вложенном файле
Появляющуюся внутри диапазона ошибку сопряжения можно
существенно уменьшить, сместив частоты точного сопряжения внутрь рабочего
268
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис.7.11
269
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Анимация во
вложенном файле
∆fсоп ∆f соп
∆fсоп
∆f соп
Рис.7.12
Рис.7.13
∆f соп
∆f соп ∆f соп
∆f соп
∆fсоп
∆fсоп
270
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис.7.15
271
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
∆fг
Анимация во вложенных
Рис.7.16 файлах
272
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
∆fг
∆f г = Fу (∆U у )
∆U у
Рис.7.17
273
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
274
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
∆U
∆f г рег
∆f пч.ост ∆f
Анимация во
вложенном файле ∆f пч.нач
0,5∆f захв
0,5∆f уд
Рис.7.18
∆f пч
∆f уд
∆f захв ∆f с
Анимация во
вложенном файле
Рис.7.19
275
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
276
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
∆U
β ∆f
∆f ∆f
2
1
Рис.7.20
277
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
( ∆f > 0 )
г
− π ( ∆f г = 0) − π / 2 0 π/ 2 π
ϕ
( ∆f = − ∆f c max )
г
Рис.7.21
278
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
∆f пч
∆fзахв = ∆f уд
∆f с
Анимация во
вложенном файле
Рис.7.22
279
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис.7.23
280
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
S Линейная Область
область насыщения
Обратная ветвь
регулировочной
характеристики Прямая ветвь
регулировочной
характеристики
Iэ1 Iэ2 Iэ
Рис.7.24
281
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис.7.25
282
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис.7.26
Рис.7.27
283
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис.7.28
Рис.7.29
284
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
γ
U вых = kU вх , (7.24)
где k – коэффициент пропорциональности, γ – коэффициент сжатия или
расширения динамического диапазона сигнала ДД.
Для минимального и максимального уровней сигналов можно записать
U вых max U
= ( вх max ) γ , (7.25)
U вых min U вх min
что после логарифмирования дает
U вых max U
lg = γ lg вх max или ДДвых=γДДвх . (7.26)
U вых min U вх min
В зависимости от значения коэффициента γ различают пять типов
регулируемых звеньев, амплитудные и регулировочные характеристики
которых представлены на рис.7.30
γ =1 γ << 1 γ =1
γ >1 γ =1
γ <1
γ=0
γ =1 γ <1 γ >1
γ =1 γ << 1 γ =1
γ=0
Рис.7.30
285
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис.7.31
286
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Uпор Uвх
Рис. 7.32
287
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис.7.33
Рис.7.34
288
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис.7.35
289
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
dU вых ∆U вх Sр U р
β= = = Sр ∆U вх . (7.38)
dU р Uр
Подставляя (7.31) в (7.34) с учетом (7.36) и (7.38) получаем
∆U вых =∆U вых нач +(∆U вых -Е з )β К АРУ . (7.39)
Решая (7.39) относительно ∆U вых , получим значение выходного
напряжения
∆ U вых нач - β K АРУ Е з
∆ U вых = . (7.40)
1 - β K АРУ
При Е з =0 выражение описывает простую или усиленную АРУ, для
которой
∆ U вы х нач
∆ U вых = . (7.41)
1-β K АР У
При начальных нулевых условиях ( U р = 0 ) выходное напряжение
изменяется от нуля до установившегося значения, т.е. ∆U вых =U вых уст . При
отрицательной обратной связи βK АРУ < 0 для задержанной и простой АРУ в
установившемся режиме
∆Uвых нач +β K АРУ Е з
Uвых уст = , (7.42)
1+βK АРУ
∆U вых нач
Uвых уст = . (7.43)
1+β K АРУ
После подстановки (7.32), (7.36) и (7.38) в (7.42) получаем окончательное
выражение для выходного напряжения в следующем виде:
∆U вх (К о + Е з К д Кфо К уSр )
Uвыхуст = . (7.44)
1 + К д Кфо К уSр ∆U вх
Как видно из (7.42) и (7.43), в результате регулирования начальная
ошибка ∆U вых нач уменьшается с ростом глубины обратной связи
L ос = 1 + β К АРУ >> 1 до нуля в простой усиленной АРУ и до значения, равного
напряжению задержки, в задержанной АРУ.
При начальных нулевых условиях ( U р = 0 ) ∆U вх = U вх , поэтому (7.44)
следует записать в следующем виде
U вх (К о + Е з К д Кфо К уSр )
Uвых уст = . (7.45)
1 + К д Кфо К уSр U вх
При начальных ненулевых условиях изменение входного напряжения
вызывает изменение выходного на величину
∆U вх К о
∆U вых =
1 + К д К фо К уSр ∆U вх
290
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
до значения (рис.7.36)
∆U вх К о
U ′′вых уст = U ′вых уст + .
1 + К д К фо К уSр ∆U вх
∆U вых нач
∆U вых
U′вых
′ уст
U′вых уст
Рис.7.36
291
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
U вхАРУ
U вхАРУ (p) =. (7.49)
p
Передаточная функция цепи АРУ определяется соотношением
К
К АРУ (p) = АРУ . (7.50)
1 + pτф
Так как регулируемое звено считается безынерционным то β(p) = β . В
результате
U К АРУ
U p (p) = вхАРУ ⋅ .
p 1 + pτф + βК АРУ
Преобразуем выражение:
U К АРУ U К АРУ (1 + βК АРУ )
U p (p) = вхАРУ ⋅ = вхАРУ ⋅ =
p 1 + pτф + β К АРУ p 1 + βК АРУ
τф (1 + β К АРУ )(p + )
τф
U вхАРУ К АРУ ( ОС) α
= ⋅ , (7.51)
p (p + α)
где
1 + βК АРУ
α= . (7.52)
τф
В результате табличного обратного преобразования Лапласа
Eα
L−1[ ] = E(1 − e − αt ) ⋅ 1( t )
p(p + α )
для (7.51) получим
U вхАРУ К АРУ (ОС) α 1
L−1[ U p (p)] = L−1 ⋅ =
p ( p + α )
t
−
= U p ( t ) = U вхАРУ К АРУ(ОС) (1 − e τ АРУ ) , (7.53)
где τ АРУ = 1 / α - эквивалентная постоянная времени регулирования:
τф τф
τ АРУ = = . (7.54)
1 + βК АРУ 1 + Sр U вх К д К фо К у
В момент времени t=0 при нулевых начальных условиях напряжение
регулирования отсутствует, следовательно, выходное напряжение равно
изменению входного напряжения
U вых ( t = 0) = U вх К о .
Как видно из выражения (7.54), скорость переходного процесса или время
установления τ ≈ 2,2τ АРУ зависит как от параметров цепи, так и от уровня
входного сигнала.
292
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
ϕ = 180о
Рис.7.37
293
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис.7.38
294
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис.7.40
Рис.7.41
295
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис.7.42
296
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.1
297
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
ϕ(f − F)
ϕ (f + F)
Рис. 8.2
298
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.3
Рис. 8.4
299
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.5
300
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
амплитудой
2
U 2Ω = U m2 /(4U m1) . (8. 8)
Таким образом, детектирование амплитудно-модулированного сигнала с
подавленной боковой полосой будет сопровождаться появлением на выходе
линейного детектора нелинейных искажений.
Рис. 8.6
301
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.7
sin(ωc t + θ) sin(2θ)
sin(ωc t)
π
ϕ=
2
cos(ωc t + θ)
U sin θ
[sin(2ωc t + θ) − sin θ]
Рис. 8. 8
302
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
303
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.10
304
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
305
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.11
306
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.12
307
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.13
2 2 4
ωпар Q пар ωпар
ω2 L2 + R 2
Z г/ = . (8.22)
ω2 1
+
( 2
ωпар −ω ) 2 2
2 2 4
ωпар Q пар ωпар
АМА с параллельным резонансом работает следующим образом. На
частоте параллельного резонанса fпар выполняются следующие соотношения:
e Н / = e H Q пар ,
z'г = Zг Q пар .
Отношение сигнал/шум при этом
e нQ пар
Bпар = , (8.23)
2 2
(
e ш + i ш ωпар L A Q пар 2
)
2
а так как i ш (ω пар L A Q пар ) >> e ш2 при Qпар >>1, то
308
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.14
Рис. 8.15
309
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Е пар = Е нерез
(k д − 1). (8.27)
kд
где Е нерез - реальная чувствительность нерезонансного варианта.
Реальная наивысшая чувствительность имеет место на частоте f m ,
которая совпадает с частотой параллельного резонанса f пар :
f m = f пар = f нач k д . (8.28)
При этом
Е пар max = Е пар / 2 . (8.29)
В узкополосном варианте частота параллельного резонанса равна частоте
несущей сигнала. Величина индуктивности антенны выбирается, исходя из
шумового согласования на резонансной частоте
R вх e ш
LА = . (8.30)
2 2 2
ωo Q пар e ш + iш R вх
Реальная чувствительность повышается до значения
Е пар = Е нерез / Qпар . (8.31)
Для активной магнитной антенны с последовательным резонансом
Cпосл ≠ ∞, Cпар = 0. Тогда
eН / =eH , (8.32)
Z Г/ = R 1 + Q посл
2
(ω ωпосл − ωпосл ω)2 . (8.33)
Принцип действия широкополосной АМА с последовательным
резонансом (рис. 8.16,а) заключается в следующем. На частоте
последовательного резонанса f посл = f с получаем
Z Г/ = R . (8.34)
Тогда для отношения сигнал/шум можно записать
eH
Bпосл = , (8.35)
2 2 2
eШ + iШ R
а так как i 2Ш R 2 << e 2Ш , то
eH
.Bпосл = (8.36)
eШ
То есть такой метод согласования позволяет ослабить влияние источника
шумового тока.
310
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.16
311
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.17
312
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
313
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
1 kд
1 – нерезонансный вариант, 2 – с последовательным
резонансом, 3 – с параллельным резонансом, 4 –
комбинированный вариант
Рис. 8.18
314
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
315
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
316
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
~ A p1
p1 jω jω
ωp p
σp A p1
p1 ϕp1
p2 −σ − p1
~
− jω p
См. дополнительные
материалы к лекции
Рис. 8.19 №32 Рис. 8.20
317
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Im
A p1
p1 %p
jω
ωp σp
Re
Ap2
p2
Рис. 8.21
318
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
W
C C Rос1
Rос2
Рис. 8.22
319
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
320
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
3
TAФ
T3 = K 3 ST . (8.68)
3 K
K
Выражения для коэффициентов интермодуляции АФ можно записать в
следующем виде:
T K TAФ T TAФ T) ,
K11.AФ = 2 Umc = 2 ST Umc = K S
11 K = K11 KTAФ
S (8.69)
T1 K K K K
2 2
3 T3 2 3 K3 T TAФ 2 T TAФ )2
K21.AФ = Umc = SK Umc = K21SK = K21ST
K AФ .
T (8.70)
4 T1 4 K K2 K2
где К11 и К21 – коэффициенты интермодуляции усилителя АФ.
Если считать, что АЧХ синтезируемого активного фильтра представляет
собой в идеальном случае нормированный прямоугольник, высота которого
равна единице, то
K11.АФ = K11SТК , (8.71)
K 21.АФ = K21SТК . (8.72)
Усилитель АФ также может быть представлен некоторой
широкополосной структурной схемой с местными обратными связями, для
которой
K
K11 = K11.WSкw (pΣ ) ,
W(p)
K2
K 21 = K 21.WSкw (pΣ ) .
W 2 ( p)
Окончательные выражения для коэффициентов интермодуляции
активного фильтра имеют вид:
T (p)
K11.AФ = K11.WSкт (pΣ )Sкw (pΣ ) AФ , (8.73)
W(p)
T (p1)TAФ(p2 )
K21.AФ = K21.WSкт (pΣ )Sкw (pΣ ) AФ , (8.74)
W(p1)W(p2 )
где K11.W и K 21.W - коэффициенты интермодуляции второго и третьего
порядков исходного усилительного элемента W, на основе которого выполнено
усилительное звено К;
Sкт и Sкw - дифференциальные функции чувствительности передаточной
функции активного фильтра Т к коэффициенту передачи усилительного звена К
и коэффициента передачи УЗ К к передаче УЭ W, соответственно.
Таким образом, при синтезе АФ возникает проблема, связанная с
получением минимальной добротности комплексных полюсов.
Так как введение положительной обратной связи приводит к росту
нелинейных искажений полезного сигнала, то при синтезе АФ стоит задача
минимизации функции чувствительности с целью получения уровня
321
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
322
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
STK 0
T ( jω) TАФ
K0 Tmax
TRC
ωc ω ωm ω
а б
Анимация во вложенном файле Рис. 8.24
323
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
NR NC
∑Si =1
Z
Ri (Z, R i ) +∑ SDZ i (Z, Di ) =1.
i =1
(8.78)
Согласно этому выражению сумма относительных чувствительностей
импеданса относительно элементов R, D=1/C равна единице. Расчет
чувствительности относительно C вместо D приводит к изменению знака
последнего члена из-за перехода к величине, обратной D. Таким образом,
получаем следующие выражения:
R i ∂Z N Ci ∂Z
NR C
∑ −∑ = 1, (8.79)
i =1 Z ∂R i i =1 Z ∂C i
NR NC
∑SR i (Z, Ri ) − ∑SCZi (Z, Ci ) = 1.
Z
(8. 80)
i =1 i =1
Рассмотрим теперь передаточные функции. Изменение уровней
импедансов не влияет на передаточную функцию K = U 2 / U1 . Математически
это можно записать следующим образом:
K (λR 1,..., λR N , λD1,..., λD N ) =
R C
(8. 81)
= K ( R1 ,..., R N , D1,..., D N ).
R C
∑ K ∂R + ∑ K ∂D = 0. (8. 82)
i =1 i i =1 i
Если ввести относительные чувствительности согласно определению
(8.55), соотношение (8. 82) преобразуется к виду
NR NC
∑ SKR (K, R i ) + ∑ SKD (K, Di ) = 0.
i i
(8. 83)
i =1 i =1
или
N N
R K C K
∑ SR (K, Ri ) − ∑ SС (K, Сi ) = 0 ,
i =1 i i =1 i
NR NC
∑ SKRi (K, R i ) = ∑SСKi (K, Сi ). (8. 84)
i =1 i =1
В случае, когда цепь содержит идеальные управляемые источники,
понятие импеданса можно расширить, включив в схему источники напряжения,
управляемые током. Понятие полной проводимости можно расширить,
включив в схему источники тока, управляемые напряжением. Таким образом,
инвариантность суммы чувствительностей может быть распространена и на
324
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
325
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
326
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Fn (Ω ) = cos h arccos Ω + ∑ l r arccos
Ω 1+ σ r
+ ∑ l s arccos
( )
2α s 2 −1 Ω 2 − α s 2
,
2 2
r 2
Ω +σr 2 s αs −Ω
где r—число чисто мнимых полюсов дроби; s—число вещественных полюсов
дроби.
Для удобства Fn(Ω) записывают в виде Fhrs(Ω).
Дроби низших степеней для (8.95) определяются согласно выражениям:
Ω 1 + σ12
F010 (Ω ) = , (8.96)
Ω + σ12
2
1 + σ 2 − σ Ω 2 − σ
1 1 1
F110 (Ω ) = . (8.97)
Ω + σ12
2
−σ σ1 σp
− jω
%p
Рис. 8.25
327
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.26
Рис. 8.27
328
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.28
329
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
T
V( t ) = v1 ( t ) ,v2 ( t ) ,...,vq ( t ) - вектор состоянии, q - число переменных состояний;
элементы матриц A, В, C, D размерами (q * q) , (q*k) , (m * q) , (m * k) ,
соответственно, определяются элементами заданной цепи; Т - означает
транспонированную матрицу.
После преобразования по Лапласу из (8.100) получаем:
pIV(p)=AV(p)+BX(p)
(8.101)
Y(p)=CV(p)+DX(p)
где I - единичная матрица размером (q*q).
Системе уравнений (8.101) соответствует граф, представленный на рис.
8.29. Матричный квадруполь {А,В,С,В), называемый реализацией
передаточной функции Т(р), определяется на основе теории пространства
состояний, согласно которой для
b n p n +b n-1p n-1 +...+b0
T(p)= .
a n p n +a n-1pn-1 +...a 0
Рис. 8.29
330
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.30
331
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.32
332
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.31
333
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.33
334
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.34
Рис. 8.35
335
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.36
336
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.37
337
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.38
U л − Uп
U2 =
2
U л + Uп
U2 =
2
Рис. 8.39
338
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.40
Рис. 8.41
339
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.42
Рис. 8.43
340
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.44
Рис. 8.45
Рис. 8.46
341
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.47
Видеодетектор
Рис. 8.48
342
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
343
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Ω
Ω
ψ (t)
U mΣ
ψ mп Анимация во
вложенном файле
Рис. 8.49
344
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
dU п
VB = = U mп Ω cos Ωt . (8.111)
dt
Приравнивая правые части соотношений (8.110) и (8.111) и считая
начальной точкой отсчета момент времени t=0 , при котором ψ (t) ≈ 0 , находим:
dψ
−(U mc − U mп ) = U mп Ω ,
dt
откуда приращение угловой частоты суммарного колебания в точке В, обус-
ловленное действием помехи
dψ ΩU mп
=| ∆ωпА |= . (8.112)
dt U mc − U mп
Из соотношений (8.112) и (8.115) следует, что помеха создает различные
абсолютные значения приращения частоты суммарного колебания в точках А и
В, причем | ∆ωПB |>| ∆ωПA | .
Найдем размах выходного напряжения детектора U pП при действии
суммы напряжений немодулированных сигнала и помехи. Пусть крутизна
детекторной характеристики равна S, тогда:
u pП = S(| ∆ωпA | + | ∆ωпB |) . (8.113)
Подставляя в (8.113) соотношения (8.119) и (8.112), получаем
U mп Ω U mп Ω U − U mп + U mc + U mп
U pп = S( + ) = SU mп Ω mc =
U mc + U mп U mc − U mп U 2mc − U 2mп
(8.114)
2SU mп U mc Ω 2SΩ U mп
= = ⋅ .
2 2 2 2 U
U mc − U mп (1 − U mп U mc ) mc
При U mc >> U mП
U
U pп ≈ 2SΩ mп . (8.115)
U mc
На рис. 8.50 изображена зависимость амплитуды напряжения помехи на
выходе ЧД от частоты помехи ωп при постоянном отношении сигнал-помеха на
входе детектора. С увеличением расстройки Ω линейно возрастает напряжение
помехи на выходе ЧД и, кроме того, растет частота этого напряжения.
Ω max
Ω
−Ωmax Ω max
Рис. 8.50
345
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Если Ω = Ω max , то
2
С U mc Um п ).
П = m ЧМ ⋅ (1 − (8.118)
U mп 2
вых U mc
При отношении сигнал-помеха, равном единице, вследствие практически
мгновенного изменения фазы суммарного колебания в точке В (рис. 8.49) на
угол π частотное отклонение суммарного колебания, обусловленное помехой,
равно бесконечности. В результате резко ухудшается отношение сигнал-помеха
на выходе частотного детектора. На рис. 8.51 изображена зависимость
отношения сигнал-помеха на выходе детектора от уровня входного сигнала.
c
п
вых
Рис. 8.51
346
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
347
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
С
П
вх
Рис. 8.52
∆ωm U1 U2
ЧД УНЧ
C
0,707
1/ τ Ω 1/ τ Ω
Рис. 8.53 Рис. 8.54
348
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Анимация во вложенном
файле
Рис. 8.55
8.5.3 Методы снижения «порога» приемников ЧМС
Желательно сохранить преимущества, даваемые ЧМ с большим индексом
модуляции, и уменьшить пороговый уровень Uc.min до значения
соответствующего узкополосной ЧМ. Снижение порога достигается за счет
уменьшения уровня помехи в высокочастотном тракте РПрУ до детектора.
Уменьшение же уровня помехи возможно за счет сужения полосы пропускания
высокочастотного тракта. Для этой используется так называемый следящий
фильтр, настройка которого следит за мгновенным значением частоты входного
ЧМ колебания. Структурная схема приемника ЧМ сигналов со следящим
фильтром, настроенного на промежуточную частоту, изображена на рис. 8.56.
Рис. 8.56
349
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.57
350
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.58
351
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.59
Рис. 8.60
352
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Анимация во
вложенном файле
Рис. 8.61
353
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.62
t
Напряжение на выходе интегратора
Пороговое напряжение
t
Импульс запуска
формирователей
t
Импульс
формирователя 1
t
Импульс
формирователя 2
t
Импульс
формирователя N
Рис. 8.63
354
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.64
355
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.65
356
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
tи
Рис. 8.66
357
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.67
358
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.68
359
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.69
Рис. 8.70
Анимация во
вложенном файле
Рис. 8.71
360
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
361
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
U вых.н lg K1
Uвых.i = lg U вх.i + . (8.142)
lg K1 lg U
вх.н
Учитывая, что все величины, кроме Uвх.i , входящие в (8.142) являются
константами, получаем аппроксимированную отрезками прямых линий
логарифмическую зависимость выходного напряжения от входного
Uвых.i = f (lg U вх.i ) .
Точки 1, 2, 3 принадлежат логарифмической зависимости, показанной на
рис. 8.72 пунктирной линией.
4. Временная АРУ (ВАРУ)
Позволяет формировать определенный закон изменения усиления во
времени. Применяется в РЛС для поддержания на выходе приемника
постоянной амплитуды сигнала отклика, например, для обеспечения
одинаковой яркости меток, соответствующих объектам на различных
расстояниях. Поскольку отраженные импульсы с увеличением расстояния
могут иметь достаточно малую амплитуду необходимо увеличивать
коэффициент передачи регулируемого каскада пропорционально расстоянию
до объекта таким образом, чтобы зондирующий импульс и отклик на выходе
РПрУ были одинаковыми по амплитуде. Структурная схема ВАРУ и
диаграммы, поясняющие работу системы, приведены на рис. 8.73 и рис. 8.74.
Рис. 8.73
362
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.74
363
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
364
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
365
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
∞
/
U вых ( t ) = ∫k (τ) U вх ( t − τ)dτ. (8.153)
−∞
Импульсная переходная характеристика усилителя h ( t ) представляет
собой реакцию на воздействие в виде δ-функции, при этом реакцию усилителя
на входное воздействие U вх ( t ) можно найти по формуле
∞
U вых ( t ) = ∫ h (τ) U вх ( t − τ)dτ. (8.154)
−∞
Переходная характеристика и импульсная переходная характеристика
однозначно связаны соотношением
h (τ) = k / ( τ) , (8.155)
т.е. импульсная характеристика является производной от переходной
характеристики
При расчете огибающей переходной характеристики H(t) удобно
пользоваться одной из форм записи интеграла Дюамеля, связывающей
огибающие напряжений на входе и выходе колебательной системы:
ωо t
U вых ( t ) = ∫ H( τ) U вх ( t − τ)e − j∆ωτ dτ. (8.156)
2 0
Принимая ∆ω=0, Uвх=0 при t<0 и 1 при t≥0, определим выходное
напряжение, соответствующее переходной характеристике амплитуды
U вых ( t ) = B( t ) , тогда
2 dB( t )
H( t ) = (8.157)
ωo dt
или в операторной форме
2 2
H ( p) = pB( p) = K (p). (8.158)
ωo ωo
Проведем анализ переходной характеристики амплитуды и искажений
радиоимпульсов на выходе усилителя. Из теории преобразования Фурье
известно, что если все составляющие спектра входного напряжения получают
фазовый сдвиг ωtз, линейно связанный с их частотой, то это приводит лишь к
запаздыванию выходного сигнала на время tз. Последнее возможно в том
случае, если ФЧХ системы линейна φ(ω) = − ωtз и имеет тангенс угла наклона tз
= │dφ/dω│.
Временем запаздывания принято считать время, прошедшее от начала
включения скачка напряжения до момента, когда выходное напряжение
достигнет половины установившегося значения.
Временем нарастания tн называется время, в течение которого выходное
напряжение изменяется от нуля до установившегося значения с постоянной
скоростью, равной скорости изменения выходного напряжения в момент
запаздывания:
366
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Ko
τн = . (8.159)
dB
dt t = t з
Это значение близко к интервалу времени изменения выходного
напряжения от 0,1 до 0,9 установившегося значения, удобному при
экспериментальном определении параметров переходной характеристики.
Найдем параметры переходной характеристики амплитуды идеального
УПЧ с прямоугольной АЧХ, имеющего коэффициент усиления Ко в пределах
полосы пропускания ∆Ωо=2π∆Fo. Низкочастотный эквивалент такого усилителя
будет иметь полосу, равную ∆Ωо/2.
Из теории линейных электрических цепей известно выражение
единичного скачка напряжения
1 1 ∞ sin Ωt
1( t ) = + ∫ dΩ . (8.160)
2 π0 Ω
Тогда на выходе низкочастотного эквивалента переходная
характеристика амплитуды
K o K o ∆Ω / 2 sin Ω( t − t з )
B( t ) =
2
+
π 0
∫ Ω
dΩ . 8.161)
367
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
где x m = 0,5∆Ω o ( t − t з ) и x = Ω( t − t з ) .
xm
Функция вида Si x m = ∫ (sin x ) / x dx представляет собой интегральный
0
синус, график которого представлен на рис. 8.77. Тогда для огибающей
выходного напряжения усилителя можно записать:
U вых ( t ) = U вых.1 + U вых.2 = B( t ) − B( t − t и ) =
K
= o {Si[0,5∆Ω o ( t − t з )] − Si[0,5∆Ω o ( t − t з − t и )]} . (8.165)
π
На рис. 8.78 изображен график огибающей выходного напряжения при
tи > tн, а на рис. 8.79 рассмотрен случай tи < tн. При длительности входного
импульса, превышающей время нарастания, амплитуда выходного напряжения
успевает нарасти до установившегося значения. Поэтому амплитуда выходного
напряжения максимально возможная и не зависит от длительности импульса.
368
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Uвых
0,5KoUm
−0,5KoUm t
tи
Uвых tн
tз 0,5KoUm
−0,5KoUm t
Uвых
Uвых.max
tи.вых t
369
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
0
t
B B(t)
0
−B(t-tи) t
370
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
371
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
См. доп.
материалы к
лекции №35
372
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.84
373
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
С С С
<< 1 =1 >> 1
П П П
Рис. 8.85
Дифференцирующая
цепь
Рис. 8.86
374
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
375
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Спектр
входного
сигнала
f
Рис. 8.87
376
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
377
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.88
Рис. 8.89
Генератор Модулятор
ШПС1
Цепь Генератор
подстройки Uc1
фазы
Коррелятор U1
К1
Uс Пороговое
ВЧ тракт устройство
Коррелятор
К2 U2
Цепь Генератор
синхронизации Uc2
Генератор Модулятор
ШПС2
Рис. 8.90
378
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
379
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.91
2. Метод модуляции.
Принятое высокочастотное колебание модулируется низкочастотным
сигналом от звукового генератора ЗГ (рис. 8.92). Далее полученное колебание
детектируется и на выходе выделяется низкочастотный сигнал звуковой
частоты.
Рис. 8.92
Рис. 8.93
380
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
381
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.96
Рис. 8.97
382
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.98
383
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.99
384
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
385
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.100
Рис. 8.101
386
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.102
387
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.103
Рис. 8.104
388
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
389
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
390
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
391
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.106
392
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.107
393
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.108
Рис. 8.109
394
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
395
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.110
396
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
397
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.111
398
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
399
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.112
400
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
1
T≤
2 Fmax
Рис. 8.113
401
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.114
402
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.115
403
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.116
404
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.117
Рис. 8.118
405
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
+∆ / 2 +∆ / 2 +∆ / 2
dE E 3 ∆3 ∆3 ∆2
Pш кв = ∫ E p(E)dE = ∫ E
2
= 2
= + = .
-∆ / 2 -∆ / 2 ∆ 3∆ - ∆ / 2 8 × 3∆ 8 × 3∆ 12
Спектр шума квантования равномерный в полосе 0…fд/2. Квантование с
равномерным шагом требует АЦП с большим числом уровней квантования.
В реальных АЦП квантование и кодирование, как правило, осуществляются
одновременно. Каждый номер уровня преобразуется при кодировании в
комбинацию символов “нуль” и “единица”. Количество уровней квантования М
ограничено. Количество символов в комбинации (количество разрядов
двоичного числа) m определяется числом М уровней квантования аналогового
сигнала:
m=log 2 M .
Чем больше квантованных уровней, тем больше разрядов в двоичном
числе.
Частота следования “нулей” и “единиц” (двоичных символов) в
цифровом сигнале называется тактовой частотой:
f т =m × Fд ,
А интервал TT =1/fT =TД / m - тактовым интервалом. Очевидно, что за один
период дискретизации должно быть передано m двоичных символов.
Если перемножить число разрядов одного кодового слова на частоту
дискретизации (в Гц), то получим скорость цифрового сигнала в бит/с:
V=Fд × m .
Как показывают расчеты, полная скорость передачи цифрового
компонентного видеосигнала для одного канала при m=10 составляет 10×13,5 +
10×6,75 + 10×6,75 = 270 Мбит/с. В связи с этим при цифровом вещании
предпринимаются меры по снижению скорости цифрового потока путем
сжатия и устранения избыточности передаваемой информации.
Число шагов квантования при известном уровне ограничения равно
U огр U огр
n=2 +1≈ 2 ,
∆ ∆
откуда
2 U огр
∆= .
n
В результате мощность шумов квантования
2
U огр
Pш кв = .
2
3n
Напряжение ограничения должно равняться максимальному значению
сигнала, т.е.
Uогр =kU ср ,
где Uср - среднеквадратическое значение сигнала, k - значение пик-фактора.
406
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
2
Мощность сигнала на сопротивлении 1 Ом равна U ср , следовательно,
отношение сигнал/шум определится как
Pс 3n 2
=
Pш кв k 2
или в децибелах
Pс n
=20lg +4,8 .
Pш кв k
При m-разрядном кодировании
Pс
=6m − 20lgk+4,8 дБ .
Pш кв
Для гармонического сигнала k = 2 , поэтому
Pс
=6m+1,8 дБ .
Pш кв
Уменьшить разрядность кодового слова и сохранить высокое отношение
сигнал/шум для слабых сигналов можно за счет применения неравномерного
квантования, при котором величина шага квантования согласуется с
амплитудой сигнала по определенному закону.
Существуют два вида неравномерного квантования: мгновенное и почти
мгновенное компандирование.
При мгновенном компандировании входной сигнал подвергается сжатию
динамического диапазона в Ксж раз в сжимателе. Сигнал далее квантуется в
квантователе с равномерной шкалой (рис. 8.119). Расширитель динамического
диапазона в Красш раз включается на приемной стороне. Характер зависимости
выходного и входного напряжений подчиняется одному из используемых
законов: А-закону или µ-закону.
Рис. 8.119
407
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
∆
∆н
б
Рис. 8.120 – Неравномерное квантование
408
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Uвых/Uвых max
1 5 4 3 2 1
1/2
См. доп.
материал к
лекции №38
409
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
410
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.126
1
p
1
Y (p) p 1
= =
X (p) 1 1+ p
1+
p
Y ( p) 1 p
= =
N (p) 1 1+ p
1+
p
Рис. 8.127
411
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.128
412
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.133
Z = Am · e j(2πfc t+θk ) ,
2 2
где: A m = Q +I — амплитуда модулированного сигнала; θk = arctg (Q / I) —
фаза модулированного сигнала; Im = ak, Qm = bk.
Таким образом, передаваемая информация может кодироваться
одновременными изменениями амплитуды и фазы несущего колебания. Это
происходит при использовании квадратурной амплитудной модуляции (QAM -
Quadrature Amplitude Modulation). На рис. 8.134 представлен принцип
формирования результирующего колебания Zm путем суммирования вектора
квадратурной составляющей Qm с вектором синфазной составляющей Im .
Поскольку в каждом канале осуществляется амплитудная манипуляция,
этот вид модуляции называют квадратурной манипуляцией с изменением
413
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
θk
cos(2πf с t )
− sin(2πf с t )
414
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
а б
Рис. 8.136 - Созвездие QAM-16
415
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.137
416
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Мультиплексор
б
Рис. 8.138
121
417
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.139
Рис. 8.140
418
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Табл.8.5
Пары входных бит Изменение фазы
Первый бит Второй бит
1 1 -3π/4
0 1 +3π/4
0 0 +π/4
1 0 -π/4
Фазовая диаграмма, соответствующая этому методу, представлена на
рис.8.141.
Рис.8.141
419
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.142
420
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
421
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.145
422
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
m ( m − i)
x nm
an
x in+1
z in
x in
z1n
x1n i /(i + 1) z 0n
(i + 1)
Рис. 8.146
Рис. 8.147
423
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
424
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
2i1 2i 2
Si1 = A 1 − , Si2 = A 1 − ,
q − 1 q − 1
где A - максимальное абсолютное значение величин Si1 и Si1 . Очевидно, что
значения величин Si1 и Si1 расположены с равномерным шагом в интервале
[–A, A] .
Для модуляции 16-QAM принимаем q = 16. В соответствии с тем, что
максимальный номера сигнала равен imax=q–1, представим сигналы
последовательностью чисел:
i = 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15.
Рассчитываем пары чисел i1 и i2, удовлетворяющие условию i = 4i1 + i 2 и
принадлежащие диапазону 0,1,..., q − 1 = 0, 1, 2, 3:
i = 0: i1 = 0; i 2 = i − 4i1 = 0 – 2 ⋅ 0 = 0 ,
i = 1: i1 = 0; i 2 = 1 − 4 ⋅ 0 = 1 ,
i = 2: i1 = 0; i 2 = 2 − 4 ⋅ 0 = 2 ,
i = 3: i1 = 0; i 2 = 3 − 4 ⋅ 0 = 3 ,
i = 4: i1 = 1; i 2 = 4 − 4 ⋅ 1 = 0 ,
i = 5: i1 = 1; i 2 = 5 − 4 ⋅ 1 = 1 ,
i = 6: i1 = 1; i 2 = 6 − 4 ⋅ 1 = 2 ,
i = 7: i1 = 1; i 2 = 7 − 4 ⋅ 1 = 3 ,
i = 8: i1 = 2; i 2 = 8 − 4 ⋅ 2 = 0 ,
i = 9: i1 = 2; i 2 = 9 − 4 ⋅ 2 = 1,
i = 10: i1 = 2; i 2 = 10 − 4 ⋅ 2 = 2 ,
i = 11: i1 = 2; i 2 = 11 − 4 ⋅ 2 = 3 ,
i = 12: i1 = 3; i 2 = 12 − 4 ⋅ 3 = 0
i = 13: i1 = 3; i 2 = 13 − 4 ⋅ 3 = 1 ,
i = 14: i1 = 3; i 2 = 14 − 4 ⋅ 3 = 2 ,
i = 15: i1 = 3; i 2 = 15 − 4 ⋅ 3 = 3 .
Рассчитываем значения квадратурных составляющих сигналов, приняв
амплитуду А= q − 1 = 16 − 1 =3:
i1 =0 и i2=0
S11 = ( q − 1 − 2i1 ) = ( 16 − 1 − 2 ⋅ 0 ) = 3,
S12 = ( q − 1 − 2 ⋅ i 2 ) = ( 16 − 1 − 2 ⋅ 0 ) = 3,
i1 =0 и i2=1
S21 = ( q − 1 − 2i1 ) = ( 16 − 1 − 2 ⋅ 0 ) = 3,
S22 = ( q − 1 − 2 ⋅ i 2 ) = ( 16 − 1 − 2 ⋅ 1) = 1,
i1 =0 и i2=2
S31 = ( q − 1 − 2i1 ) = ( 16 − 1 − 2 ⋅ 0 ) = 3,
425
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
S32 = ( q − 1 − 2 ⋅ i 2 ) = ( 16 − 1 − 2 ⋅ 2 ) = −1,
i1 =0 и i2=3
S41 = ( q − 1 − 2i1 ) = ( 16 − 1 − 2 ⋅ 0 ) = 3,
S42 = ( q − 1 − 2 ⋅ i 2 ) = ( 16 − 1 − 2 ⋅ 3) = −3,
i1 =1 и i2=0
S51 = ( q − 1 − 2i1 ) = ( 16 − 1 − 2 ⋅ 1) = 1,
S52 = ( q − 1 − 2i 2 ) = ( 16 − 1 − 2 ⋅ 0 ) = 3,
i1 =1 и i2=1
S61 = ( q − 1 − 2i1 ) = ( 16 − 1 − 2 ⋅ 1) = 1,
S62 = ( q − 1 − 2i 2 ) = ( 16 − 1 − 2 ⋅ 1) = 1,
i1 =1 и i2=2
S71 = ( q − 1 − 2i1 ) = ( 16 − 1 − 2 ⋅ 1) = 1,
S73 = ( q − 1 − 2i 2 ) = ( 16 − 1 − 2 ⋅ 2 ) = −1,
i1 =1 и i2=3
S81 = ( q − 1 − 2i1 ) = ( 16 − 1 − 2 ⋅ 1) = 1,
S82 = ( q − 1 − 2i 2 ) = ( 16 − 1 − 2 ⋅ 3) = −3,
i1 =2 и i2=0
S91 = ( q − 1 − 2i1 ) = ( 16 − 1 − 2 ⋅ 2 ) = −1,
S92 = ( q − 1 − 2i 2 ) = ( 16 − 1 − 2 ⋅ 0 ) = 3,
i1 =2 и i2=1
S101 = ( q − 1 − 2i1 ) = ( 16 − 1 − 2 ⋅ 2 ) = −1,
S102 = ( q − 1 − 2i 2 ) = ( 16 − 1 − 2 ⋅ 1) = 1,
i1 =2 и i2=2
S111 = ( q − 1 − 2i1 ) = ( 16 − 1 − 2 ⋅ 2 ) = −1,
S112 = ( q − 1 − 2i 2 ) = ( 16 − 1 − 2 ⋅ 2 ) = −1,
i1 =2 и i2=3
S121 = ( q − 1 − 2i1 ) = ( 16 − 1 − 2 ⋅ 2 ) = −1,
S122 = ( q − 1 − 2i 2 ) = ( 16 − 1 − 2 ⋅ 3) = −3,
i1 =3 и i2=0
S131 = ( q − 1 − 2i1 ) = ( 16 − 1 − 2 ⋅ 3) = −3,
S132 = ( q − 1 − 2i 2 ) = ( 16 − 1 − 2 ⋅ 0 ) = 3,
426
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
i1 =3 и i2=1
S141 = ( q − 1 − 2i1 ) = ( 16 − 1 − 2 ⋅ 3) = −3,
S142 = ( q − 1 − 2 ⋅ i 2 ) = ( 16 − 1 − 2 ⋅ 1) = 1,
i1 =3 и i2=2
S151 = ( q − 1 − 2i1 ) = ( 16 − 1 − 2 ⋅ 3) = −3,
S152 = ( q − 1 − 2i 2 ) = ( 16 − 1 − 2 ⋅ 2 ) = −1,
i1 =3 и i2=3
S161 = ( q − 1 − 2i1 ) = ( 16 − 1 − 2 ⋅ 3) = −3,
S162 = ( q − 1 − 2i 2 ) = ( 16 − 1 − 2 ⋅ 3) = −3.
Конструируем сигнальное созвездие (рис. 8.149)
427
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
A2 q −1 4 qi1 4 q −1
4 qi12 4 q −1
=
q
∑
i1 = 0
2 q −
q −1
− ∑ 2 ( q − 1)2 ( q − 1)2 i∑=0 2 .
q − 1 i2 = 0
i + + i 2
2
Используя тождества
k k
k(k + 1) k(k + 1)(2k + 1)
∑
i=0
i =
2
и ∑
i=0
i2 =
6
получаем
A 2 q −1 4 qi1 4 q ( q − 1) 4 qi12 4 q ( q − 1)(2 q − 1)
E= ∑
q i1 =0
2 q −
q −1
−
2( q − 1)
+
( q − 1) 2
+
6( q − 1) 2
=
A2 q −1 4 qi12 4 qi1 2 q (2 q − 1)
=
q
∑
i1 = 0 ( q − 1)
2
−
q −1
+ =
3( q − 1)
A 2 q −1 4( q ) ( q − 1)(2 q − 1) 4( q ) ( q − 1) 2( q ) (2 q − 1)
2 2 2
= ∑
q i1 =0 6( q − 1) 2
−
2( q − 1)
+
3( q − 1)
=
A 2 4q(2 q − 1) 4(2 q − 1) − 6( q − 1) 8 q − 4 − 6 q + 6
= − 2q =
= =
q 3( q − 1) 3( q − 1) 3( q − 1)
2A 2 ( q + 1)
= .
3( q − 1)
Максимальная амплитуда сигналов
определяется минимальным
расстоянием ∆ между ними
∆ ∆ ∆
A max = i1max = i 2 max = ( q − 1) ,
2 2 2
тогда
∆2
E= (q − 1) .
6
Для различного числа узлов созвездий при ∆=2 средняя энергия
составляет:
22
q=4: E = (4 − 1) = 2 ;
6
22
q=16: E = (16 − 1) = 10 ;
6
22
q=64: E = (64 − 1) = 42 ;
6
22
q=256: E = (256 − 1) = 170 ;
6
22
q=1024: E = (1024 − 1) = 682 .
6
Модель канала связи с аддитивным белым гауссовским шумом
представлена на рис. 8.150.
428
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
−∞ −∞
1 2 (x − m x ) / 2σ − t 2 1 1 x − mx
2 π ∫−∞
= e dt = + erf ,
2 2 2σ
где erf(x) – функция ошибок Лапласа, определяемая выражением
2 x − t2
erf (x) = ∫ e dt .
π 0
429
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
где f (x) = (1/ 2π )exp(− x / 2) , a0= 0.2316419, a1= 0.31938153, a2= – 0.356563782,
2
430
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
w[r 0]P0
î
w[r 1]P0
w[r q − 1]Pq−1
Рис. 8.151- Схема оптимального приемника (приемника по МАВ)
431
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
432
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
p(y s 0 ) p(y s1 )
− Eb + Eb
433
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
где
∞
2 −x 2
erfc ( x ) = ∫ dx
πx
e
434
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
б
Рис. 8.155
435
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Im
S0 S1 S2 S3
+3j
+2j
S4 S5 S6 S7
+1j
Re
-3 -2 -1 +1 +2 +3
S8 S9 S10 S11
-1j
-2j
S12 S13 S14 S15
-3j
436
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Es
= 1 − erfc
10N
,
o
E
p(Im y > 0, Im y < 2 s S6 ) =
10
E
2
E
2
− Im y− s − Im y − s
0 10 ∞ 10
1 1
∫ ∫
No No
=1− e dy + e dy =
πN o −∞ πN o Es
2
10
Es
= 1 − erfc
10N
.
o
Вероятность правильного приема S6 равна
2
Es
p(r S6 ) = 1 − erfc
10N
.
o
Вероятность ошибки приема S6 равна
2 2
Es Es
p(e S6 ) = 1 − p(r S6 ) = 1 − 1 − erfc
10N .
= 1 − 1 − 2Q
o 5N o
Распределение условной вероятности y при передаче сигнала S3, который
входит во вторую группу, определится в соответствии с выражением
2
E E
− y − 3 s − j3 s
10 10
1 No
p(y S3 ) = e .
πNo
Сигнал будет принят без ошибки, если
E E
p(r S3 ) = p(Re y > 2 s S3 )p(Im y > 2 s S3 ) ,
10 10
где
2
E
2
Es − Re y − 3 s
10
E 1
10
1 Es
p(Re y > 2 s S3 ) = 1 − ∫ e
No
dy = 1 − erfc
10N
,
10 πN o −∞ 2 o
2
E
Es − Im y − 3 s
2 10
10 Es
Es 1 No 1
p(Im y > 2
10
S3 ) = 1 − ∫ e
πNo −∞
dy = 1 − erfc
2 10N
.
o
Вероятность правильного приема S3 равна
437
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
2
1 Es
p(r S3 ) = 1 − erfc
10N
.
2 o
Вероятность ошибки приема S3 равна
2 2
1 Es Es
p(e S3 ) = 1 − p(r S3 ) = 1 − 1 − erfc = 1 − 1 − Q
5N
.
2 10N
o o
Распределение условной вероятности y при передаче сигнала S7, который
входит в третью группу, определится в соответствии с выражением
2
E E
− y −3 s − j s
10 10
1 No
p(y s7 ) = e .
πN o
Сигнал будет принят без ошибки, если
E E
p(r S7 ) = p(Re y > 2 s S7 )p(Im y > 0,Im y < 2 s S7 ) ,
10 10
где
2
E
2
Es − Re y − 3 s
10
E 1
10
1 Es
p(Re y > 2 s S7 ) = 1 − ∫ e
No
dy = 1 − erfc
10N
,
10 πNo −∞ 2 o
Es
p(Im y > 0,Im y < 2 s7 ) =
10
Es
2
E
2
- Im y- - Im y- s
1 0 10 ∞ 10
1
∫ ∫
No No
=1− e dy + e dy =
πN o −∞ πN o Es
2
10
Es
= 1 − erfc
10N
.
o
Вероятность правильного приема S7 равна
1 Es Es
p(r S7 ) = 1 − erfc .
10N
1 − erfc
2 10N
o o
Вероятность ошибки приема S7 равна
1 Es Es
p(e S7 ) = 1 − p(r S7 ) = 1 − 1 − erfc
10N
1 − erfc .
2 10N
o o
Вероятность символьной ошибки для всего набора из 16-ти сигналов (т.е.
для 16-QAM) равна
438
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
4 4 8
Pe = p(e S3 ) + p(e S6 ) + p(e S7 ) =
16 16 16
1
2 2
1 Es Es
= 4 − 1 − erfc
10N
− 1 − erfc
10N
−
4 2 o o
1 1 Es Es
− 1 − erfc
10N
1 − erfc .
2 2 10N
o
o
После упрощения получаем
3 Es 9 Es
Pe = erfc − erfc 2
10N
.
2 10N 16
o o
Пренебрегая составляющими второй степени (erfc (x)) получаем 2
3 Es 2Es
Pe ≈ erfc = 3Q
10N
.
2 10N
o o
Формула для расчета битовой ошибки при m=4 выглядит так:
3 4E b 9 4E b
erfc erfc2
10N
Pb = − =
2⋅m 10N 16 ⋅ m 2
o o
3 4E b 9 4E b
erfc erfc 2
10N
= − .
2⋅4 10N 16 ⋅ 42
o o
Результаты расчета вероятности символьной и битовой ошибки
представлены в табл. 8.8-8.9.
Графики зависимостей вероятности символьной и битовой ошибки от
величины отношения сигнал/шум представлены на рис. 8.157.
Для квадратного созвездия M-QAM расчет вероятности ошибки приема
для первой группы рассчитывается по формуле
2 2
2 3Es 2 3Es
Pe1 = ( q − 2) 1 − 1 − erfc = ( q − 2) 1 − 1 − 2Q .
2(q − 1)N (q − 1)N
o o
Для второй группы вероятность ошибки приема рассчитывается по формуле
2 2
1 3Es 3Es
Pe2 = 4 1 − 1 − erfc = 4 1 − 1 − Q .
− −
2 2(q 1)N o (q 1)N o
Табл. 8.8
Es/No, –3 –2 –1 0 1 2 3 4 5 6 7 8 9 10
дБ
Eb/No, –9 –8 –7 –6 –5 –4 –3 –2 –1 0 1 2 3 4
дБ
SER 0,81 0,79 0,767 0,74 0,711 0,676 0,633 0,59 0,54 0,48 0,42 0,354 0,287 0,223
BER 0,26 0,25 0,24 0,23 0,22 0,2 0,188 0,17 0,15 0,135 0,115 0,096 0,077 0,06
439
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Табл. 8.9
SER 0,01 1Е-3 1Е-4 1Е-5 1Е-6
BER 0,01 1Е-3 1Е-4 1Е-5 1Е-6
Es/No, дБ 15,6 17,6 19 20 20,9
Eb/No, дБ 7,9 10,5 12,2 13,4 14,5
а б
Рис. 8.157
440
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
от величины отношения сигнал/шум для M-QAM при M=2, 4, 16, 64, 256, 1024
представлены на рис. 8.158.
Табл. 8.10
N-QAM N=2 4 16 64 256 1024
См. дополнительные
Es/No, дБ 8,4 11,8 19 25,3 31,4 37,5 материалы к лекции №39
Табл. 8.11
N-QAM N=2 4 16 64 256 1024
Eb/No, дБ 8,4 8,4 12,2 16,5 21,2 26,1
441
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
U (t)
ϕ(t) = arctg s .
Uc (t)
Рис. 8.159
Рис. 8.160
442
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.161
443
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.162
Рис. 8.163
444
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Ufo
t
Uл
t
U1
t
U2
а
t
Uвых
t
б
−2π −π 0 +π +2π ωt
в
Рис. 8.164
Рис. 8.165
445
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Ucos[(n -1)ωвх t]
cos[(n + 1)ωt] = 2cos ωt ⋅ cos(nωt) − cos[(n − 1)ωt]
Ucos(3ωвх t)
Ucos(2ωвх t)
Ucos(ωвх t)
2Ucos ωвх t
Рис. 8.167
446
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
K0
U вых = U вх
n
∏ Ki
i=1
где n- число дискретных значений коэффициента передачи во всем
динамическом диапазоне регулятора, Ki - коэффициент, показывающий, во
сколько раз меняется коэффициент передачи за одно дискретное приращение.
Рис. 8.168
Рис. 8.169
447
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.170
448
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
σ Im Im
ω r =1
r
Re ω Re
ω=0 ω=0
Рис. 8.171
449
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Im
r = 0,9
r=1
Амплитуда
π/4 Re
Рис. 8.172
450
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.173
451
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.174
452
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
M N
∑ a jy[(m − j)T] = ∑ bi x[(m − i)T] ,
j= 0 i=0
где M и N общее число выборок выходного и входного дискретных сигналов.
Вводя z-преобразование и учитывая, что
X(z)z − m = z[(x(n − m)T]
получим
M N
∑ a jy(z)z −j
= ∑ bi x(z)z −i .
j=0 i =0
453
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
0
π 2π 3π 4π 5π 6π
T T T T T T
Рис. 8.177
p Z
1 1
Re
454
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
455
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
456
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.179
457
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.180
Рис. 8.181
458
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
ОСНОВНОЙ ВОЗБУЖДЕНИЕ
ТОН ПЕРИОДИЧЕСКИМ
СИГНАЛОМ
МОДЕЛЬ
× ГОЛОСОВОГО
ТРАКТА
РЕЧЬ
ВОЗБУЖДЕНИЕ
СЛУЧАЙНЫМ ФИЛЬТР С ПЕРЕМЕННЫМИ
СИГНАЛОМ ВО ВРЕМЕНИ ПАРАМЕТРАМИ
КОЭФФИЦИЕНТ УСИЛЕНИЯ
Рис. 8.182
М
У
ПОЛОСОВОЙ ФИЛЬТР Л
ФИЛЬТР 1 Выпрямитель НЧ АЦП
Ь
.. .. .. .. Т
РЕЧЬ . . . И
ПОЛОСОВОЙ ФИЛЬТР П
Выпрямитель АЦП Л Кодированная
ФИЛЬТР 16 НЧ
Е выходная
К последовательность
Выделитель С
основного тона О
Р
Д
Полосовой
Е
М
ЦАП × Фильтр
У .. Случайный ..
Л .. шум ..
Входная Ь .. .. +
кодированная
Т .. Источник .. РЕЧЬ
последователь-
И
П
. импульсов .
ность Л Полосовой
Е
К
ЦАП × Фильтр
С
О
Р Основной
тон
459
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.185
460
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.186
См. дополнительный материал к
лекции №40
Кодирование изображений с потерями
Алгоритм JPEG (Joint Photographic Experts Group) используется для
цветных неподвижных изображений. Предложен в 1990 году.
Метод WIC (Wavelet Image Compression) – аналогичен JPEG, но вместо
разложения по тригонометрическим функциям используется разложение по
специальным волновым функциям – вэйвлетам, что увеличивает степень
сжатия.
Метод MPEG (Moving Pictures Experts Group) – основан на JPEG,
предложен в 1992 г.
Фрактальное сжатие. Термин "фрактальный" ввел Б. Мандельброт.
Практическое применение для сжатия изображений нашли фракталы на основе
систем итеративных функций (IFS - Iterated Function System). IFS строится для
каждого изображения (автоматически) с таким расчётом, чтобы при их
повторяющемся выполнении изображение постепенно уточнялось. Чем больше
выполняется итераций, тем лучше его качество. Коэффициент сжатия достигает
10000:1, но процесс сжатия (т.е. построение IFS) длится долго.
Существуют три главных промышленных стандарта для сжатия и
кодирования изображений:
• Стандарты серии Н для сжатия видеоизображений (Н.261, Н.320),
• JPEG для сжатия неподвижных изображений,
• MPEG для сжатия подвижных изображений.
Рекомендации серии Н являются стандартами МККТТ (Международного
Консультативного Комитета по Телеграфии и Телекоммуникации), или в
английской аббревиатуре CCITT (Consultative Committee for International
Telegraph and Telecommunication). Начиная с конца 70-х годов, эти стандарты
нашли широкое признание среди большинства европейских производителей, а
позднее и среди американских и японских производителей. Общепринятые
стандарты (Н.216) и более современная версия (Н.320) предназначены для
передачи изображений со скоростями, кратными 64Кбит/с (р × 64 Кбит/с),
являющейся наименьшей скоростью, какая может быть использована в
461
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
B
G Y R-Y
R
B-Y
Формирование
ДИКМ вектора
Кодирование
Хаффмана
0 1 0 1 0 1 1...
RLE
Рис. 8.187
462
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.188
Рис. 8.189
463
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
464
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.190
465
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.192
466
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
467
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
468
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.193
469
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
передачи I, P, B кадров: I0, P3, B1, B2, P6, B4, B5, P9, B7, B8, I12, B10, B11 -
P15, B13 и т. д.
8.11.12 Система вещания звукового сопровождения NICAM-728
В ряде стран передача сигналов звукового сопровождения в полосе 15
кГц при телевещании осуществляется в цифровой форме с помощью системы
NICAM-728 (рис. 8.194). Для передачи звука используются две несущих
частоты 5,5 и 5,85 МГц. Одна как обычно модулируется по частоте аналоговым
монофоническим сигналом, вторая – цифровым стереофоническим сигналом в
формате NICAM-728. Переходное затухание между каналами превышает 80 дБ.
Частота дискретизации – 32 кГц при равномерном 14 битовом квантовании.
Для сжатия сигнала используется почти мгновенное компандирование. Для
устранения ошибок применяется помехоустойчивое кодирование.
Рис. 8.194
Рис. 8.195
470
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
471
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
472
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
sin ωt
cos ωt
Рис. 8.197
Рис. 8.198
473
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
474
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
475
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Продолжение табл.8.8
1 2
значение фазы несущих,град, от сочетаний пары двоичных символов на входе
QPSK-модулятора
00 0
01 −90
10 −270
11 −180
Системная тактовая частота, МГц 2,048
Формат передачи по фреймам
Длительность фрейма радиосигнала, мс:
режим передачи I 96
режим передачи II 24
режим передачи III 24
Конфигурация системы DAB и скорости цифровых потоков при передаче
звуковых сигналов и сигналов данных, кбит/с:
вариант 1: 9 стереопрограмм 9×2×64=1152
сигнал данных 16
вариант 2: 6 стереопрограмм 6×2×96=1152
сигнал данных 16
вариант 3: 4 стереопрограммы 4×2×128=1024
сигнал данных 144
вариант 4: 2 стереопрограммы 2×2×128=512
3 стереопрограммы 3×2×96 =576
сигнал данных 80
вариант 5: 3 стереопрограммы 3×2×128=768
3 стереопрограммы 3×2×64= 384
сигнал данных 16
вариант 6: 1 стереопрограмма 1×2×128=256
4 стереопрограммы 4×2×96= 768
сигнал данных 80
Суммарная скорость передачи цифровых 1168
данных
Каналы цифровых потоков:
каналы пользователя MSC Программы радиовещания,
сопутствующие данные,
дополнительные данные AIC, не
передаваемые в канале FIC
канал быстрой информации FIC данные о конфигурации
мультиплексирования MCI,
сервисная информация SI,
информация быстрого доступа
FIDS
476
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Продолжение табл.8.8
1 2
канал синхронизации нулевой символ OFDM; опорный
символ OFDM
Входные сигналы системы DAB:
цифровые звуковые сигналы радиовещания:
частота дискретизации, кГц 48
квантование, бит линейное, 16...22
предыскажение J17 МККТТ J17 МККТТ
интерфейс AES/EBU документ IEC 958
полоса частот исходного аналогового 20...20000
сигнала, Гц 40...15000
цифровые сигналы данных программы радиовещания,
сервисная информация, данные о
конфигурации
мультиплексирования
Передача данных общей информации в имеется
каналах пользователя MSC
Кодирование звуковых сигналов программ радиовещания
стандарт кодирования MPEG-1 ISO/IEC 11172-3
уровень кодирования Layer II
объем выборки звукового сигнала, 1152
семплы
длительность звукового фрейма, мс 24
скорость цифрового звукового потока, 32…384
кбит/с
Защита от ошибок:
в каналах передачи звуковых сигналов радиовещания:
помехоустойчивое кодирование CRC-код, временное перемежение
логических фреймов
в каналах передачи данных
помехоустойчивое кодирование CRC-код
в радиоканале кодирование несущих частот
Скремблирование для устранения имеется
нежелательной регулярности в цифровом
сигнале
Режимы передачи звук/данные потоковый, пакетный
Режимы передачи звуковых сигналов моноканал, обычное стерео,
радиовещания совмещенное стерео, моно
Сигнал идентификатора передатчика имеется
Условный доступ к информации имеется
звук/данные
477
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
478
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Мультиплексор
Сумматор
Рис. 8.200 - OFDM модулятор
479
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.201
Рис. 8.202
Рис. 8.203
480
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Прямой сигнал
Время
Время
Результирующий сигнал
Время
Рис. 8.204
Рис. 8.205
481
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
482
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
483
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
484
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
485
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
486
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
487
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
488
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
WA MSC
Депере- Канальное Дерандо- МPEG-4
декодирование
межение и исправление мизация декодер
ошибок AAC+SBR Устрой-
Преобра-
Демоду- FAC Канальное Демуль- МPEG-4 ство
Тюнер лятор зователь декодирование Дерандо- декодер
и исправление мизация типлек- комму-
COFDM ячеек CELP
ошибок сор MSC тации
OFDM SDC МPEG-4
Канальное УСЗЧ
декодирование Дерандо- декодер
и исправление мизация HVXC
ошибок
Декодер Каналы
Шина управления
данных данных
Микроконтроллер
Интерфейс
пользователя Стабилизатор Выпрямитель
Фильтр
+5 В AC/DC
LCD дисплей
Рис. 8.209
489
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
490
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
491
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
б
Рис. 8.210
492
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
б
Рис. 8.211
493
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
494
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
б
Рис. 8.212
495
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
496
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
497
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
498
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
499
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
500
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
501
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
502
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
503
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.215
504
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.216
505
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.217
506
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
507
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
508
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
509
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
510
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
511
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
512
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
513
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
514
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
515
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.229
516
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.230
517
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
518
Курочкин А.Е. Конспект лекций. Радиоприемные устройства
Рис. 8.233
Рис. 8.234
519
