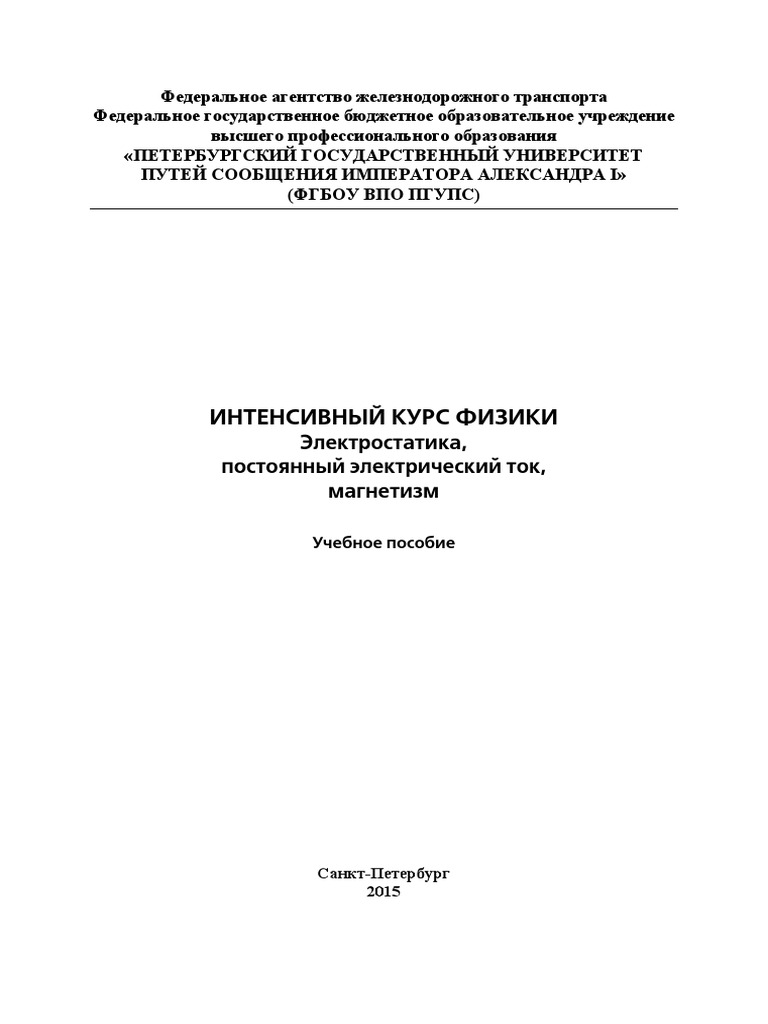

Федеральное агентство железнодорожного транспорта

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования
«ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
ПУТЕЙ СООБЩЕНИЯ ИМПЕРАТОРА АЛЕКСАНДРА I»
(ФГБОУ ВПО ПГУПС)

ИНТЕНСИВНЫЙ КУРС ФИЗИКИ

Электростатика,
постоянный электрический ток,
магнетизм

Учебное пособие

Санкт-Петербург
2015

1
 Федеральное агентство железнодорожного транспорта
Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
«ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
ПУТЕЙ СООБЩЕНИЯ ИМПЕРАТОРА АЛЕКСАНДРА I»
(ФГБОУ ВПО ПГУПС)

ИНТЕНСИВНЫЙ КУРС ФИЗИКИ

Электростатика,
постоянный электрический ток,
магнетизм

Учебное пособие

Санкт-Петербург
2015

1
УДК 531.1
ББК 22.3я73
И73

Р е ц е н з е н т ы:
доктор физико-математических наук, профессор
Российского государственного гидрометеорологического университета
А. В. Логинов;
доктор физико-математических наук, профессор Петербургского государственного
университета путей сообщения Императора Александра I
В. М. Уваров

Интенсивный курс физики: электростатика, постоянный электрический

И73 ток, магнетизм : учеб. пособие / Е. Н. Бодунов, В. И. Никитченко, А. М. Пе-
тухов, Г. Г. Хохлов. – СПб. : ФГБОУ ВПО ПГУПС, 2015. – 98 с.

ISBN 978-5-7641-0550-5

Учебное пособие содержит последовательно изложенный теоретический

материал по электростатике, постоянному электрическому току и магнетизму.
Пособие предназначено для студентов технических вузов и, прежде всего,
студентов ускоренной формы обучения. Оно может быть полезно также учащим-
ся физико-математических школ, изучающим физику по углубленной программе.

УДК 531.1
ББК 22.3я73

ISBN 978-5-7641-0550-5 © ФГБОУ ВПО ПГУПС, 2015

2
 ПРЕДИСЛОВИЕ

Задача физики как науки – изучение наиболее общих законов приро-

ды и объяснение на их основе конкретных явлений и процессов. Физика раз-
вивается исходя из потребностей техники, и именно техника определяет ос-
новные направления физических исследований.
Для создания современных технических средств необходимо познание
явлений и процессов, лежащих в основе принципа их действия. Важнейшие
достижения новейшей техники в энергетике, электронике, создании материа-
лов с уникальными свойствами – следствие фундаментальных научных раз-
работок.
В настоящее время физика во многом обеспечивает высокий техниче-
ский уровень современного производства, а также служит базой для созда-
ния новых отраслей техники. На основе достижений физики перестраивают-
ся энергетика, связь, транспорт, строительство и промышленное производ-
ство. Без преувеличения можно сказать, что физика является важнейшим
теоретическим фундаментом для подготовки специалистов практически по
всем техническим дисциплинам, преподаваемым в вузах.
Физика – сложный для изучения предмет, требующий от студента се-
рьезных усилий и систематического труда. Основным условием освоения ву-
зовского курса физики студентами младших курсов является наличие у них
базовых знаний в рамках стандартной программы средней общеобразователь-
ной школы. Однако сегодня, несмотря на расширяющийся поток информа-
ции в различных областях физической науки, время, предусмотренное учеб-
ным планом на изучение этого предмета в общеобразовательных школах, со-
кращается. Более того, для обучения используются разные по уровню изло-
жения пособия и учебники. В результате большинство студентов младших
курсов из-за недостатка знаний по школьному курсу физики сталкивается с
серьезными трудностями при изучении этой дисциплины в вузе.
Предлагаемое учебное пособие благодаря краткости, наглядности и
доступности изложения поможет студентам технических вузов, и, в первую
очередь, занимающимся по ускоренной форме обучения, успешно усвоить
лекционный материал.
Данное учебное пособие состоит из четырех разделов: «Электроста-
тика», «Постоянный электрический ток», «Магнетизм» и «Теория Максвелла
электромагнитного поля». В каждом разделе содержится краткое изложе-
ние теории, даются ответы на основные вопросы не только вузовской, но и
школьной программы по физике, приводятся определения и формулы основ-
ных законов, в лаконичной форме разъясняются сущность и физический
смысл подчиняющихся этим законам явлений и процессов.

3
 Пособие позволит в короткие сроки изучить рассмотренные разделы
предмета, которые позволят в дальнейшем успешно осваивать технические
дисциплины, преподаваемые в вузе. Этому будет способствовать и приве-
денный список литературы, рекомендуемой студентам для самостоятель-
ного углубленного изучения курса общей физики.
Авторы будут благодарны всем, приславшим свои замечания и пред-
ложения.

4
 1. ЭЛЕКТРОСТАТИКА

1.1. Электрические заряды.

Закон сохранения электрического заряда

Электростатика изучает свойства и взаимодействия неподвижных в

инерциальной системе отсчета заряженных тел или частиц.
Электрическим зарядом называется физическая величина, характери-
зующая способность тел или частиц вступать в электромагнитные взаимо-
действия.
Различают два вида электрических зарядов – положительные и отри-
цательные. Единицей измерения заряда в СИ служит кулон (Кл). Наимень-
ший по численному значению заряд, существующий в природе, называется
элементарным. Стабильным носителем элементарного положительного за-
ряда является протон, а отрицательного – электрон. Эти заряды равны по
модулю, и их численное значение составляет 1,6 10–19 Кл. Все другие заря-
ды кратны элементарному:
q   ne,

где e – элементарный заряд, n = 1, 2, 3, ...

Закон сохранения электрического заряда: алгебраическая сумма элек-
трических зарядов тел или частиц, образующих электрически изолирован-
ную систему, остается постоянной при любых процессах, происходящих в
этой системе.
В большинстве задач, решаемых в электростатике, размеры и форма
заряженных тел малы по сравнению с расстояниями между ними. Заряды,
удовлетворяющие этому условию, называются точечными зарядами.

1.2. Взаимодействие электрических зарядов.

Закон Кулона

Электрические заряды взаимодействуют друг с другом: разноимен-

ные заряды притягиваются, а одноименные отталкиваются. Сила взаимодей-
ствия зарядов зависит от их численного значения, расстояния между ними и
электрических свойств среды, в которой они находятся.
Сила взаимодействия двух точечных зарядов q1 и q2, расположенных
на расстоянии r друг от друга в вакууме (рис. 1.1), подчиняется опытному
закону Кулона: модуль силы F электростатического взаимодействия двух
точечных зарядов q1 и q2, находящихся в вакууме, прямо пропорционален

5
произведению модулей этих зарядов и обратно пропорционален квадрату
расстояния r между ними:
q1q2
F k , (1.1)
r2
где k – коэффициент пропорциональности
1
k ,
40

 0 – электрическая постоянная (  0 = 8,85 · 10–12 Ф/м).

+q1 –q2
F12 … F21

r
Рис. 1.1

Таким образом, закон Кулона записывается следующим образом:

1 q1q2
F  .
40 r 2

Численное значение коэффициента пропорциональности

2
1 9 Нм
k  9  10 .
40 Кл 2
Электростатические силы подчиняются третьему закону Ньютона:
F12  F21, F12  F21  F .

Как показывает опыт, сила взаимодействия зарядов в однородной, не

проводящей электрический ток (диэлектрической) среде уменьшается по
сравнению с силой взаимодействия этих зарядов в вакууме. Величина  , по-
казывающая, во сколько раз сила электростатического взаимодействия в сре-
де меньше, чем в вакууме, называется относительной диэлектрической про-
ницаемостью среды. Закон Кулона с учетом диэлектрической проницаемо-
сти  записывается в виде
1 q1q2
F  .
40 r 2

6
 1.3. Электрическое поле. Напряженность поля

Взаимодействие между электрически заряженными телами и частица-

ми осуществляется с помощью электромагнитного поля, которое представ-
ляет собой одну из форм материи.
Электрическое поле является частью электромагнитного поля, созда-
ваемой электрически заряженными телами или частицами и действующей на
эти объекты. Электрическое поле, создаваемое неподвижными в инерциаль-
ной системе отсчета зарядами, называется электростатическим полем.
Для обнаружения и опытного исследования электростатического поля
используется пробный точечный положительный заряд, т. е. такой, который
не искажает исследуемого поля (не вызывает перераспределения зарядов,
создающих поле). Если в поле, создаваемое зарядом или системой зарядов,
поместить пробный заряд q0, то на него со стороны поля действует сила F,
разная в разных его точках, которая согласно закону Кулона (1.1) пропор-
циональна пробному заряду q0. Поэтому отношение F/q0 не зависит от q0 и
характеризует электростатическое поле в точке, в которой находится проб-
ный заряд. Векторная величина
F
E
q0
называется напряженностью и является силовой характеристикой электро-
статического поля.
На любой заряд q, внесенный в точку поля с напряженностью E, со
стороны поля действует сила, модуль которой
F  qE.
Графически электрические поля изображаются с помощью силовых
линий.
Силовая линия – воображаемая линия, в каждой точке которой каса-
тельная к этой линии совпадает с вектором напряженности E. Силовые ли-
нии начинаются на положительных и оканчиваются на отрицательных заря-
дах. Густота силовых линий пропорциональна модулю напряженности. Си-
ловые линии не пересекаются.
На рис. 1.2 приведено графическое изображение поля уединенных то-
чечных (рис. 1.2, а) и двух разноименных близко расположенных (рис. 1.2, б)
зарядов.
Поле, напряженность которого во всех точках одинакова (E = const),
называется однородным. Силовые линии однородного электростатического
поля представляют собой прямые параллельные линии, расстояние между
которыми одинаково (рис. 1.2, в).

7
 а б в

Рис. 1.2

Напряженность электрического поля в СИ измеряется в Н/Кл.

1.4. Напряженность поля точечного заряда.

Принцип суперпозиции электрических полей

Напряженность электрического поля зависит от значения зарядов, со-

здающих это поле, их пространственного распределения, координат точки,
в которой определяется напряженность, и электрических свойств среды, ко-
торые определяются диэлектрической проницаемостью . Модуль напряжен-
ности поля, создаваемого точечным зарядом q в точке, удаленной от заряда
на расстояние r,

1 q
E  2.
40 r

Если электрическое поле создано системой зарядов, то его напряжен-

ность определяется по принципу суперпозиции: напряженность поля, созда-
ваемого системой зарядов, в любой его точке равна геометрической сумме
напряженностей полей, создаваемых каждым зарядом в отдельности:
n
E  E1  E2  ...  En   Ei ,
i1

где n – число зарядов; E1, E2, …, Ei, …, En – напряженность полей, создава-

емых зарядами q1, q2, …, qi, …, qn в данной точке поля.
Принцип суперпозиции позволяет определить электростатические поля
любой системы неподвижных зарядов, поскольку неточечные заряды все-
гда можно свести к совокупности точечных.
В качестве примера рассмотрим электростатическое поле электриче-
ского диполя.

8
 Электрический диполь есть система двух равных по модулю разно-
именных точечных зарядов (+Q, –Q), расположенных на некотором рассто-
янии l друг от друга (рис. 1.3). Это расстояние предполагается значительно
меньшим расстояния до точек пространства (например, точки А или В на
рис. 1.3), в которых вычисляется напряженность электрического поля (rʹ,
r << l). Вектор p, направленный от отрицательного заряда к положительно-
му и равный по модулю p  Q l , называется электрическим моментом дипо-
ля, или дипольным моментом.

ЕВ

Е– Е+
r
lО
В

r
Е–

ЕА

Е+
Рис. 1.3

Согласно принципу суперпозиции напряженность E поля диполя в

произвольной точке (точки А или В на рис. 1.3)
E  E  E  ,
где E+ и E– – напряженность полей, создаваемых соответственно положи-
тельным и отрицательным зарядами. Расчет показывает, что в точке А
1 2p
EA   .
40 r 3

В точке B на рис. 1.3 при том же расстоянии (т. е. при rʹ = r) напря-

женность поля в два раза меньше, чем в точке A, т. е.

9
 EB = EA / 2.
В произвольной точке пространства, расположенной на расстоянии r
от диполя, напряженность E всегда пропорциональна p и обратно пропор-
циональна r3:
p
E ,
r3
где  – знак пропорциональности.

1.5. Поток вектора напряженности

Потоком вектора напряженности E однородного электрического по-

ля через плоскую площадку S называется величина (рис.1.4)
Ф E  E S cos .

n E

S

Рис. 1.4

Здесь n – нормаль к площадке; α – угол между векторами n и E.

Если поле неоднородно или поверхность, с помощью которой вычис-
ляется поток, не является плоской (рис. 1.5), определение его потока следует
применить к бесконечно малому элементу поверхности dS, а именно, запи-
сать элементарный поток в виде
dФ Е  EdS cos   EndS .
Тогда поток через конечную поверхность S определяется интегралом

Ф Е   EndS   En dS ,
S S

10
где En  E cos  – проекция вектора напряженности на нормаль в данной точ-
ке поверхности.

n E

E
α S

dS

Рис. 1.5

Поток вектора напряженности E является алгебраической величиной.

Знак его зависит от выбора направления нормали к элементарным площад-
кам, на которые разбивается поверхность S при вычислении ФЕ. Изменение
направления нормали на противоположное изменит знак Encosα, а значит, и
знак потока ФЕ. В случае замкнутых поверхностей знак потока принято счи-
тать положительным, если силовые линии поля выходят из охватываемой
области. Поток пропорционален числу силовых линий, пересекающих дан-
ную поверхность. Размерность потока в СИ вольт на метр (В·м).

1.6. Теорема Гаусса

Напряженность электрического поля системы электрических зарядов

можно вычислить с помощью принципа суперпозиции. Эти вычисления зна-
чительно упрощаются при использовании теоремы Гаусса, которая связы-
вает поток вектора напряженности электрического поля через произвольную
замкнутую поверхность с величиной заряда внутри этой поверхности.
Вычислим поток вектора напряженности через сферическую поверх-
ность радиусом r, охватывающую точечный заряд q, находящийся в ее цен-
тре (рис. 1.6).
Нормаль n к замкнутой поверхности всегда выбирается внешней. Так
как на всей сферической поверхности напряженность поля точечного заря-
да постоянна и вектор напряженности направлен перпендикулярно этой по-
верхности, поток равен
Ф Е   En dS  ES .
S

11
 q
r

Рис. 1.6

Напряженность поля точечного заряда E  q / (4 0 r 2 ), площадь сфери-

ческой поверхности S  4r 2 . Таким образом,
q q
Ф Е  ES   4r 2  .
40 r 2
0

Этот результат справедлив для замкнутой поверхности любой формы

(на рис. 1.6 она изображена штриховой кривой), т. е.
q
Ф Е   En dS  .
S 0

Интеграл  означает, что интегрирование ведется по замкнутой по-

верхности S. Знак потока совпадает со знаком заряда q.
Если произвольная поверхность охватывает систему из n точечных
зарядов qi, то в соответствии с принципом суперпозиции напряженность
поля, создаваемого зарядами, равна сумме напряженностей полей, создава-
емых каждым зарядом в отдельности. Поэтому суммарный поток вектора
напряженности через эту поверхность
1 n
Ф Е   En dS   qi .
0 i 1
S

Эта формула является аналитической записью теоремы Гаусса для

электростатического поля: поток вектора напряженности электростатическо-
го поля в вакууме через произвольную замкнутую поверхность равен ал-
гебраической сумме заключенных внутри этой поверхности зарядов, де-
ленной на 0.

12
 Если электрические заряды распределены непрерывно с некоторой объ-
емной плотностью  ( = dq/dV – заряд, приходящийся на единицу объема),
разной в разных областях пространства, то суммарный заряд внутри замкну-
той поверхности S, охватывающей некоторый объем V, определяется инте-
грированием:

 qi   dV .
i V

Интегрирование проводится по всему объему, в котором распреде-

лены заряды. В этом случае теорема Гаусса записывается в виде
1
Ф Е   En dS   dV .
S 0 V

1.7. Применение теоремы Гаусса для расчета

напряженности электростатических полей

Теорема Гаусса помогает найти напряженность полей, создаваемую си-

стемой симметрично распределенных зарядов. Для этого необходимо по-
добрать такую замкнутую поверхность, охватывающую заряды, чтобы вы-
числение потока вектора напряженности через эту поверхность сводилось
к простым алгебраическим операциям.
Напряженность поля бесконечной равномерно заряженной плоско-
сти. Пусть бесконечная плоскость (рис. 1.7) заряжена с постоянной поверх-
ностной плотностью + ( = dq/dS – заряд, приходящийся на единицу по-
верхности). Линии напряженности перпендикулярны рассматриваемой плос-
кости и направлены от нее в обе стороны.

E
S

Рис. 1.7

В качестве замкнутой поверхности выберем поверхность цилиндра,

основания которого параллельны заряженной плоскости. В этом случае об-

13
разующие цилиндра параллельны линиям напряженности, поток вектора
напряженности через его боковую поверхность равен нулю, а полный поток
через него – сумме потоков через его основания (площади оснований цилин-
дров S равны, и на них напряженность Еn совпадает с напряженностью Е),
т. е. 2ES. Заряд, заключенный внутри цилиндра, равен S.
Согласно теореме Гаусса

S
2 ES  ,
0

откуда следует, что


E .
2 0

Таким образом, напряженность поля на любом расстоянии от заряжен-

ной плоскости одинакова по величине и направлению с каждой стороны этой
плоскости, иными словами, поле равномерно заряженной бесконечной плос-
кости однородно.
Поле двух бесконечных параллельных разноименно заряженных
плоскостей. Напряженность такого поля вычисляется как суперпозиция по-
лей, создаваемых каждой плоскостью в отдельности. Пусть плоскости за-
ряжены равномерно разноименными зарядами с поверхностными плотно-
стями + и –.
+ –

E 
Е+ 2 0 Е+


E 
Е– 2 0 Е–

Рис. 1.8

Верхние стрелки на рис. 1.8 – силовые линии поля положительно за-

ряженной плоскости, нижние – отрицательно заряженной. Слева и справа от
плоскостей силовые линии направлены навстречу друг другу, поэтому напря-
женность поля E = 0. В области между плоскостями направления силовых
линий совпадают, напряженность полей складывается, в результате между
пластинами имеем

14
 
E .
0

Поле равномерно заряженной сферической поверхности. Пусть сфе-

рическая поверхность радиусом R заряжена равномерно с поверхностной
плотностью + и суммарным зарядом q. Электрическое поле такой поверх-
ности обладает сферической симметрией: напряженность E одинакова на
одинаковом расстоянии от центра сферы, а линии напряженности направле-
ны вдоль ее радиусов (рис. 1.9).

 r
R

r

Рис. 1.9

В качестве замкнутой поверхности выберем поверхность сферы радиу-

сом r, имеющую общий центр с заряженной сферой. Если r > R, внутри
поверхности находится весь заряд q, создающий электрическое поле, и по
теореме Гаусса
q
4r 2 E  ,
0
откуда получаем
1 q
E  2 , r  R.
4 0 r

При r > R напряженность электрического поля убывает с увеличени-

ем расстояния r по тому же закону, что и у точечного заряда.
Если rʹ < R, замкнутая поверхность не содержит зарядов, поэтому
внутри равномерно заряженной сферической поверхности электростатиче-
ское поле отсутствует (E = 0).

15
 Зависимость напряженности поля Е от r приведена на рис. 1.10.

1

r2

О r=R r

Рис. 1.10

Поле объемно заряженного шара. Шар радиусом R с общим зарядом

q заряжен равномерно с объемной плотностью . Как и в случае с заряжен-
ной сферической поверхностью, распределение заряда сферически симмет-
рично. Можно показать, что напряженность поля вне шара совпадает с на-
пряженностью его равномерно заряженной сферической поверхности.
Найдем напряженность поля внутри шара. Сфера радиусом r' < R охва-
тывает заряд
4
q  r 3.
3

Е
r
1

r2

О r=R r
ρ0
Рис. 1.11

Поэтому согласно теореме Гаусса

q' 4 3 
 E  4r 2 E   r  .
0 3 0

16
 4 
Учитывая, что   q /  R 3  , получаем
3 

1 q
E  3 r , r   R.
4 0 R

Таким образом, напряженность поля внутри равномерно заряженно-

го шара увеличивается прямо пропорционально расстоянию от его центра.
Зависимость напряженности поля Е от r для рассмотренного случая
приведена на рис. 1.11.
Поле равномерно заряженного бесконечного цилиндра. Пусть бес-
конечный цилиндр радиусом R (рис. 1.12) заряжен равномерно с линейной
dq
плотностью заряда  ( = – заряд, приходящийся на единицу длины).
dl
В силу цилиндрической симметрии линии напряженности электрического по-
ля перпендикулярны поверхности цилиндра. В качестве замкнутой поверхно-
сти выберем поверхность цилиндра (коаксиального с заряженным) радиу-
сом r и высотой l. Поток вектора E через торцы этого цилиндра равен нулю
(торцы параллельны линиям напряженности), а через боковую поверхность –
2rlЕ.

r
l

Рис. 1.12

По теореме Гаусса при r > R

l
 E  2rlE  ,
0

17
откуда следует, что
1 
E  , r  R.
2 0 r

Эта формула справедлива также и для равномерно заряженной пря-

молинейной нити.
Если r < R, замкнутая поверхность зарядов внутри не содержит, и в
этой области E = 0. Таким образом, напряженность поля вне равномерно
заряженного бесконечного цилиндра обратно пропорциональна расстоянию
до его оси. Внутри заряженного цилиндра поле отсутствует.

1.8. Потенциал. Разность потенциалов.

Работа сил электростатического поля

Работа, совершаемая электростатическими силами при перемещении

заряда q из одной точки поля в другую, зависит только от начального и ко-
нечного положения заряда в этом поле. Из механики известно, что такие си-
лы являются потенциальными. Следовательно, заряд, помещенный в элек-
тростатическое поле, обладает потенциальной энергией.
Энергетической характеристикой электрического поля является по-
тенциал.
Потенциалом  поля называется скалярная физическая величина, чис-
ленно равная потенциальной энергии единичного положительного заряда,
внесенного в данную точку поля:
Wп
 ,
q0

где Wп – потенциальная энергия заряда q0 в данной точке поля.

Любой заряд q, внесенный в точку поля с потенциалом , обладает
потенциальной энергией
Wп  q.

Так как электростатическое поле является потенциальным, работа,

совершаемая силами этого поля при перемещении заряда q между его точ-
ками с потенциалами 1 и 2, равна изменению потенциальной энергии та-
кого заряда, взятому с противоположным знаком:

A12   Wп2  Wп1   Wп1  Wп2 .

18
 С учетом того, что Wп1  q1 , а Wп2  q2 ,

A12  q  1  2  ,

где 1  2 – разность потенциалов.

Разностью потенциалов называется физическая скалярная величина,
численно равная работе, совершаемой полем при перемещении единичного
положительного заряда между точками с потенциалами 1 и 2:
A12
1  2  .
q0
Если силы электростатического поля перемещают заряд q из точки 1 в
бесконечно удаленную точку, в которой Wп1  0 и соответственно   0 , то
A1
1  .
q0
Отсюда следует, что потенциал в данной точке электростатического
поля численно равен работе, которую необходимо совершить для перемеще-
ния единичного положительного заряда из данной точки в бесконечность.
В системе СИ потенциал (разность потенциалов) измеряется в воль-
тах (В): 1 В = 1 Дж/Кл.
Потенциал поля зависит от значения зарядов, создающих поле, поло-
жения данной точки по отношению к зарядам и электрических свойств сре-
ды. Потенциал поля, созданного точечным зарядом q в точке, отстоящей от
заряда на расстояние r, равен
q
 ,
40r
где ε – диэлектрическая проницаемость среды.
Потенциал электростатического поля шара радиусом R с зарядом q,
равномерно распределенным по поверхности, вне шара совпадает с потен-
циалом точечного заряда q, помещенного в центре шара.
Геометрическое место точек электрического поля, в которых потенци-
ал имеет одинаковое значение, называется эквипотенциальной поверхностью
(или линией).
Потенциал электростатического поля, созданного системой n электри-
ческих зарядов, равен алгебраической сумме потенциалов, создаваемых каж-
дым зарядом в отдельности:
n
  1  2  ...  n   i .
i1

19
 1.9. Связь между напряженностью поля
и разностью потенциалов

В любой точке однородного поля с напряженностью E на заряд q дей-

ствует сила
F= qE.
При перемещении заряда из точки 1 в точку 2 вдоль силовой линии
совершается работа
A = Fd,
где d – расстояние между этими точками.
С учетом того, что F = qE,
A = qEd.
Вместе с тем эту работу можно выразить через разность потенциалов
1 и 2 точек 1 и 2:
A  q  1  2  .

Из сопоставления выражений работы следует, что модуль вектора на-

пряженности и разность потенциалов в однородном электростатическом поле
связаны соотношением
1  2
E .
d
Если координаты точек 1 и 2 равны соответственно х1 и х2, то
d  x2  x1 , и напряженность поля

1  2 
E  .
x2  x1 x

Знак «минус» означает, что вектор E направлен в сторону убывания

потенциала.
Работа сил поля по перемещению заряда q из одной точки простран-
ства в другую определяется интегрированием:
2
A  q (1  2 )  q  d .
1

Во второй части равенства интегрирование ведется от точки 1 к точ-

ке 2 по любому пути, их соединяющему. Кроме того, по определению, ра-

20
бота равна скалярному произведению силы и вектора перемещения. Для
неоднородного поля, в котором вектор кулоновской силы в разных точках
различен по величине и направлению, для определения работы необходи-
мо вычислить интеграл
2
A   Fdr.
1

Так как F = qE, имеем

2
A  q  Edr,
1

и разность потенциалов
2
1  2   Edr.
1

Если точка 2 находится на бесконечности, то 2  0, и получаем


   Edr.
1

Данная формула позволяет найти потенциал в любой точке, если из-

вестна напряженность во всем пространстве, для этого достаточно вычис-
лить интеграл по любому пути из выбранной точки в бесконечность.
Из равенства, связывающего разность потенциалов 1  2 и E, следует
обратная связь между напряженностью и потенциалом электрического поля
E  grad,

где grad – вектор, направленный из точки с меньшим потенциалом в точку

с большим потенциалом. В декартовой системе координат

  
grad  i j k
x y z

(i, j и k – единичные векторы вдоль осей координат X, Y и Z соответственно).

Из свойства потенциальности электростатического поля вытекает, что
работа сил поля по замкнутому контуру равна нулю. Поскольку φ1 = φ2,
имеем
A  q (1  2 )  q  Edr  0,

21
поэтому можем записать
 Edr  0.
Последнее равенство отражает суть второй основной теоремы электро-
статики – теоремы о циркуляции электрического поля, согласно которой
циркуляция вектора напряженности электростатического поля вдоль про-
извольного замкнутого контура равна нулю. Эта теорема является прямым
следствием потенциальности электростатического поля.

1.10. Вычисление разности потенциалов

некоторых электростатических полей

Связь между напряженностью поля и потенциалом позволяет по из-

вестной напряженности найти его потенциал в любой точке пространства
или разность потенциалов между двумя его произвольными точками.
Разность потенциалов между точками, лежащими на расстоянии x1 и x2
от равномерно заряженной бесконечной плоскости, составляет
x2 x2
 
1  2   E ( x)dx   dx  ( x2  x1 ).
x1 x1 2 0 20

Разность потенциалов между двумя бесконечными параллельными раз-

ноименно заряженными плоскостями, находящимися на расстоянии d, равна
d d
 
1  2   Edx   dx  d .
0 0 0 0
Разность потенциалов между двумя точками, лежащими на расстоя-
нии r1 и r2 от центра равномерно заряженной сферической поверхности ра-
диусом R с общим зарядом q (r1 > R, r2 > R, r2 > r1), имеет вид
r2 r2
1 q q 1 1
1  2   Edr    2 dr    .
r1 r1 4  0 r 4  0  r1 r2 

Если принять r1 = r и r2 = , то потенциал поля вне сферической по-

верхности равен
1 q
  .
40 r
Внутри сферической поверхности потенциал всюду одинаков и равен
потенциалу поверхности сферы.

22
 Поле вне объемно заряженного шара радиусом R с общим зарядом q
(r > R) совпадает с полем равномерно заряженной сферы, поэтому разность
потенциалов между двумя точками, лежащими на расстоянии r1 и r2 от цен-
тра шара (r1 > R, r2 > R, r2 > r1), совпадает с той же разностью из предыдуще-
го случая.
Внутри шара на расстоянии r' от его центра (r' < R), разность потенци-
алов между двумя точками, лежащими на расстоянии r1 и r2 от центра ша-
ра ( r1 < R, r2 < R, r2 > r1 ), равна
r2
q
1  2   Edr  (r 2  r12 ).
3 2
r1 80 R
Для равномерно заряженного бесконечного цилиндра радиусом R и ли-
нейной плотностью распределенного по его поверхности заряда  вне цилин-
дра разность потенциалов между двумя точками, лежащими на расстоянии
r1 и r2 от оси заряженного цилиндра (r1 > R, r2 > R, r2 > r1), равна
r2 r
 2 dr  r
1  2   Edr    ln 2 .
r1 20 r1 r 20 r1

1.11. Диэлектрики и проводники в электростатическом поле

В зависимости от концентрации носителей свободных зарядов тела

делятся на диэлектрики, проводники и полупроводники.
Диэлектрики (например, стекло, пластмассы) – тела, в которых прак-
тически отсутствуют свободные носители заряда, и поэтому они не прово-
дят электрический ток.
Проводники – тела, в которых носители электрического заряда могут
перемещаться по всему их объему. Проводники делятся на две группы: пер-
вого рода (металлы), в которых перенос зарядов (свободных электронов) не
сопровождается химическими превращениями, и второго рода (например,
расплавленные соли, растворы кислот) – в них перенос зарядов положитель-
ными и отрицательными ионами приводит к химическим изменениям.
Полупроводники характеризуются значениями электропроводности,
промежуточными между электропроводностью металлов и диэлектриков. Ха-
рактерной особенностью полупроводников, отличающей их от металлов, яв-
ляется уменьшение их сопротивления с увеличением температуры.
Типы диэлектриков. Поляризация диэлектриков. Как и всякое ве-
щество, диэлектрик состоит из атомов и молекул. Молекула в целом элек-
трически нейтральна, так как положительный заряд всех ядер атомов моле-

23
кулы равен суммарному заряду электронов. Однако ее можно рассматривать
как электрический диполь, если заменить положительные заряды ядер сум-
марным зарядом +q, находящимся в «центре тяжести» положительных заря-
дов молекулы, а заряд всех электронов – суммарным отрицательным заря-
дом –q, находящимся в «центре тяжести» отрицательных зарядов.
Диэлектрики, молекулы которых имеют симметричное строение, т. е.
«центры тяжести» положительных и отрицательных зарядов в отсутствие
внешнего электрического поля совпадают (l = 0), называются неполярными.
Под действием внешнего электрического поля заряды неполярных молекул
смещаются в противоположные стороны (положительные – по направлению
поля, отрицательные – против его направления), и молекула приобретает ди-
польный момент p = ql.
Диэлектрики, молекулы которых имеют асимметричное строение, т. е.
«центры тяжести» положительных и отрицательных зарядов не совпадают
(l > 0), называются полярными.
Полярные молекулы в отсутствие внешнего электрического поля об-
ладают дипольным моментом p. При отсутствии внешнего поля дипольные
моменты полярных молекул вследствие теплового движения ориентированы
в пространстве хаотично, и их результирующий момент равен нулю. Если
такой диэлектрик поместить во внешнее поле, то силы этого поля будут стре-
миться повернуть диполи вдоль него, и возникает отличный от нуля резуль-
тирующий момент.
Ионные кристаллы представляют собой пространственные решетки с
правильным чередованием ионов c разным знаком. Их можно рассматри-
вать как систему двух вдвинутых одна в другую ионных подрешеток. При
воздействии на ионный кристалл электрического поля происходит смеще-
ние подрешеток в противоположных направлениях, приводящее к возник-
новению дипольного момента всего кристалла.
Таким образом, действие внешнего электрического поля приводит к
возникновению отличного от нуля результирующего электрического момен-
та диэлектрика, или, иными словами, к поляризации диэлектрика.
Поляризованность. Напряженность поля в диэлектрике. Во внеш-
нем электрическом поле диэлектрик поляризуется, т. е. приобретает отлич-
ный от нуля дипольный момент pV, равный сумме дипольных моментов pi
молекул, составляющих диэлектрик:

pV   pi .
i

Для количественного описания поляризации диэлектрика пользуют-

ся векторной величиной – поляризованностью, определяемой как диполь-
ный момент единицы объема диэлектрика:

24
 pV p
P   i.
V i V

Для большого класса диэлектриков (за исключением сегнетоэлектри-

ков) поляризованность P линейно зависит от напряженности поля E. Если
диэлектрик изотропный и напряженность поля Е мала, то
P  k 0E,
где k – диэлектрическая восприимчивость диэлектрика; k – величина без-
размерная, k > 0 и для большинства диэлектриков (твердых и жидких) со-
ставляет несколько единиц (для воды k = 80).
Пусть плоскопараллельная пластинка из диэлектрика находится в од-
нородном внешнем электрическом поле Е0, которое создается двумя парал-
лельными разноименно заряженными плоскостями с поверхностной плот-
ностью зарядов σ. Пластинка расположена так, как показано на рис. 1.13.

+ – + –

Рис. 1.13

Под действием поля диэлектрик поляризуется, т. е. происходит сме-

щение зарядов: положительные смещаются по полю, отрицательные – про-
тив поля. В результате на правой грани диэлектрика (см. рис. 1.13) возни-
кает избыток положительного заряда с поверхностной плотностью +  , на
левой – избыток отрицательного заряда с поверхностной плотностью –  .
Эти заряды, появляющиеся в результате поляризации диэлектрика, назы-
ваются связанными. Так как их поверхностная плотность  меньше плотно-
сти зарядов , то не все поле Е0 компенсируется полем зарядов диэлектри-
ка: на рис. 1.13 часть линий напряженности пройдет через диэлектрик, другая
часть обрывается на связанных зарядах. Следовательно, поляризация диэлек-
трика приводит к уменьшению в нем поля по сравнению с внешним полем
E0 = σ/ε0. Вне диэлектрика Е = Е0.

25
 Cвязанные заряды создают дополнительное электрическое поле Е', ко-
торое направлено против внешнего поля Е0 и ослабляет его. Результирую-
щее поле внутри диэлектрика
E  E0  E .
Как следует из рис. 1.13, поле Е' создается двумя заряженными бес-
конечными плоскостями, и его напряженность

E  .
0

Вычислим поверхностную плотность связанных зарядов  . Как сле-

дует из определения поляризованности, полный дипольный момент пластин-
ки диэлектрика
pV =PV = PSd,
где S – площадь пластинки; d – ее толщина. Вместе с тем полный диполь-
ный момент равен произведению связанного заряда каждой грани диэлек-
трика q' = S на расстояние d между ними, т. е.
рV = ʹSd.
Таким образом,
PSd = ʹSd,
или
   P,
т. е. поверхностная плотность связанных зарядов  равна поляризованно-
сти диэлектрика Р.
Связь между напряженностью поля внутри диэлектрика E и напря-
женностью внешнего поля E0:
E  E0  kE ,
откуда следует, что напряженность результирующего поля внутри диэлек-
трика равна
E E
E  0.
1 k 
Безразмерная величина
  1 k

26
называется диэлектрической проницаемостью среды. Диэлектрическая про-
ницаемость среды показывает, во сколько раз внешнее поле ослабляется ди-
электриком.
Электрическое смещение. Напряженность электростатического поля
зависит от свойств среды: в однородной изотропной среде напряженность
поля Е обратно пропорциональна диэлектрической проницаемости , сле-
довательно, вектор напряженности поля E, переходя через границу диэлек-
триков, претерпевает скачкообразное изменение. Для учета этого фактора
в электростатике вводится величина, называемая вектором электрическо-
го смещения D. Для электрически изотропной среды вектор D, по опреде-
лению, равен

D   0E.

Единица измерения электрического смещения – кулон на метр в квад-

рате (Кл/м2).
Электростатическое поле в диэлектрике описывается вектором напря-
женности поля E, зависящим от свойств диэлектрика. Вектором D описыва-
ется электростатическое поле, создаваемое свободными зарядами.
Поскольку связанные заряды диэлектрика могут вызвать перераспре-
деление свободных зарядов, вектор D характеризует электростатическое по-
ле, создаваемое свободными зарядами (т. е. в вакууме), но при таком их рас-
пределении в пространстве, какое имеется при наличии диэлектрика.
Как и поле E, поле D изображается с помощью линий электрического
смещения. Их направление и густота определяются точно так же, как и для
линий напряженности.
Силовые линии вектора E могут начинаться и заканчиваться на лю-
бых зарядах – свободных и связанных, линии вектора D – только на свобод-
ных зарядах. Через области поля, где находятся связанные заряды, линии век-
тора D проходят, не прерываясь.
Теорема Гаусса для электростатического поля в диэлектрике. По
аналогии с потоком вектора E поток вектора электрического смещения D
через произвольную замкнутую поверхность S определяется как

Ф D   Dn dS ,
S

где Dn – проекция вектора D на нормаль n к площадке dS.

Источниками поля E в среде являются как свободные, так и связан-
ные заряды, источниками поля D – только свободные заряды. Для поля в ди-
электрике (с учетом определения D   0E ) теорема Гаусса записывается
следующим образом:

27
 n
Ф D   Dn dS   qicв ,
S i 1

k
где  qiсв – алгебраическая сумма свободных зарядов внутри замкнутой
i 1
поверхности S.
Таким образом, поток вектора электрического смещения в диэлектри-
ке через произвольную замкнутую поверхность равен алгебраической сумме
заключенных внутри этой поверхности свободных электрических зарядов.
Проводники в электростатическом поле. В проводниках имеются
свободные носители заряда. В металлических проводниках, например, та-
кими его носителями являются свободные электроны.
При помещении металлического проводника в электрическое поле сво-
бодные электроны смещаются в направлении, противоположном направле-
нию поля. При этом на одном конце проводника образуется избыток отрица-
тельных зарядов, а на противоположном конце – избыток положительных.
Разделение зарядов происходит до тех пор, пока не установится такое рас-
пределение зарядов, при котором во всех точках внутри проводника напря-
женность электрического поля не станет равной нулю (E = 0).
Явление разделения положительных и отрицательных зарядов в про-
воднике, помещенном в электростатическое поле, называется электроста-
тической индукцией.
Так как поле внутри проводника отсутствует, потенциал во всех точ-
ках внутри него постоянен ( = const), т. е. поверхность проводника в элек-
тростатическом поле является эквипотенциальной. При этом вектор напря-
женности поля у внешней поверхности проводника направлен перпендику-
лярно каждой точке его поверхности. Если бы это было не так, то под дей-
ствием составляющей E, направленной по касательной к поверхности, за-
ряды начали бы перемещаться по поверхности проводника, что противоре-
чило бы равновесному распределению зарядов.
Если проводнику сообщить некоторый заряд q, то нескомпенсиро-
ванные заряды расположатся только на поверхности проводника. Это сле-
дует из теоремы Гаусса, согласно которой заряд q, находящийся внутри
проводника в некотором объеме, ограниченном произвольной замкнутой
поверхностью S, равен
q   Dn dS  0,
S

так как во всех точках внутри поверхности D = 0.

Вне проводника (вблизи любой точки его поверхности), как показы-
вает простой расчет с использованием теоремы Гаусса,

28
 D
или

E ,
 0

где σ – поверхностная плотность зарядов на проводнике в данной точке его

поверхности;  – диэлектрическая проницаемость среды, окружающей про-
водник.
Таким образом, напряженность электростатического поля у поверх-
ности проводника определяется поверхностной плотностью зарядов.
Поскольку в состоянии равновесия некомпенсированные заряды внут-
ри проводника отсутствуют, создание внутри него полости не повлияет на
расположение зарядов на его поверхности, а значит, на электростатическое
поле. Следовательно, внутри полости E = 0. На этом явлении основана элек-
тростатическая защита – экранирование тел, например, измерительных
приборов, от влияния внешних электростатических полей. Вместо сплош-
ного проводника для защиты может быть использована густая металлическая
сетка. Она является эффективной защитой не только от постоянных, но и от
переменных электрических полей.

1.12. Электроемкость

При изменении заряда проводника электрический потенциал его по-

верхности также изменяется: с увеличением заряда увеличивается потенци-
ал. Способность проводника накапливать электрический заряд характери-
зуется электроемкостью.
Электроемкость уединенного проводника. Уединенный проводник –
проводник, удаленный от других проводников, тел и зарядов на такое рас-
стояние, что на него не влияют их электрические поля. Результаты экспе-
риментов показывают, что потенциал любого проводника прямо пропор-
ционален его заряду. Для уединенного проводника можно записать
q
 .
C
Коэффициент
q
C

характеризует способность проводника накапливать заряд и называется его
электроемкостью (или просто емкостью).

29
 Емкость проводника зависит от его размеров и формы, электрических
свойств среды и не зависит от материала, агрегатного состояния, формы и
размеров полостей внутри проводника. Это обусловлено тем, что избыточ-
ные заряды распределяются на его внешней поверхности.
Единица электроемкости – фарад (Ф): 1 Ф – емкость такого уединен-
ного проводника, потенциал которого изменяется на 1 В при сообщении
ему заряда 1 Кл.
Электроемкость уединенного шара радиусом R. Если шар находит-
ся в однородной среде с диэлектрической проницаемостью , то потенциал
его поверхности в  раз меньше, чем в вакууме:

1 q
  .
4 0 R

Используя формулу, определяющую емкость уединенного проводника,

получаем емкость шара

C  4 0 R.

Из этой формулы следует, что емкость 1 Ф – очень большая величина.

Ее мог бы иметь уединенный шар радиусом R = C/(40)  9106 км, что при-
мерно в 1400 раз больше радиуса Земли. Поэтому на практике используют-
ся миллифарад (мФ), микрофарад (мкФ), нанофарад (нФ) и пикофарад (пФ).
Из приведенной формулы также следует, что размерность электриче-
ской постоянной 0 можно определить как фарад на метр (Ф/м).
Конденсаторы. Из формулы электроемкости уединенного шара сле-
дует, что для того чтобы проводник обладал большой емкостью, он должен
иметь большие размеры. Для практических целей необходимы малогаба-
ритные устройства, способные при малых размерах накапливать большие за-
ряды, т. е. обладать большой емкостью. Эти устройства получили название
конденсаторов.
Конденсатор состоит из двух проводников (обкладок), разделенных ди-
электриком. Для того чтобы на емкость конденсатора не оказывали влия-
ния окружающие тела, проводникам придают такую форму, при которой со-
здаваемое зарядами поле сосредоточено в узком зазоре между обкладками.
Этому условию удовлетворяют:
1) две близко расположенные пластины;
2) два коаксиальных цилиндра;
3) две концентрические сферы.
В связи с этим конденсаторы делятся на плоские, цилиндрические и
сферические.

30
 Так как поле сосредоточено внутри конденсатора, свободные заряды
на разных его обкладках равны по величине и противоположны по знаку.
Зарядом конденсатора называют положительный заряд одной из его
обкладок. Под емкостью конденсатора понимается физическая величина,
равная отношению заряда q конденсатора, к разности потенциалов 1 – 2
между его обкладками:
q
C .
1  2
Емкость плоского конденсатора. Плоский конденсатор состоит из
двух параллельных металлических пластин площадью S каждая, располо-
женных на расстоянии d друг от друга и имеющих заряды +q и –q. Если рас-
стояние между пластинами мало по сравнению с их линейными размерами,
то электрическое поле между обкладками можно считать однородным. При
наличии диэлектрика между обкладками разность потенциалов между ними
d
1  2  ,
0

где  – диэлектрическая проницаемость; σ = q/S.

Сравнивая это выражение с определением емкости конденсатора, имеем
 0 S
C .
d
Емкость цилиндрического конденсатора. Цилиндрический конден-
сатор состоит из двух полых коаксиальных цилиндров с радиусами r1 и r2
(r2 > r1). Его электрическое поле радиально-симметрично и сосредоточено
внутри конденсатора. Разность потенциалов между обкладками вычисляется
по формуле поля равномерно заряженного бесконечного цилиндра с линей-
ной плотностью  =q/l (l – длина обкладок). В результате получаем
 r q r
1  2  ln 2  ln 2 .
20 r1 20l r1

Следовательно, емкость цилиндрического конденсатора

2 0l
C .
r2
ln
r1

Емкость сферического конденсатора. Сферический конденсатор име-

ет в качестве обкладок две концентрические сферы, разделенные слоем ди-

31
электрика. Для расчета его емкости используем формулу разности потен-
циалов между двумя точками, лежащими на расстоянии r1 и r2 (r2 > r1) от
центра заряженной сферической поверхности:
q 1 1
1  2    .
40  r1 r2 
Следовательно, емкость сферического конденсатора
r1r2
C  4 0 .
r2  r1
Из формул электроемкости следует, что емкость любого конденсато-
ра прямо пропорциональна диэлектрической проницаемости диэлектрика,
заполняющего пространство между обкладками.
Конденсаторы характеризуются пробивным напряжением – разностью
потенциалов между обкладками, при которой происходит пробой – элек-
трический разряд через слой диэлектрика в конденсаторе, приводящий к его
разрушению. Пробивное напряжение зависит от формы обкладок, свойств
диэлектрика и его толщины.
Соединение конденсаторов. Для получения необходимой емкости
конденсаторы соединяют в батареи параллельно и последовательно.
У параллельно соединенных конденсаторов (рис. 1.14) разность по-
тенциалов между обкладками одинакова. Обозначим ее Δ. Пусть емкости
отдельных конденсаторов С1, С2, ..., Сn, тогда заряд каждого конденсатора
q1  C1,
q2  C2 ,

qn  Cn .

Cn

A B
C2

C1

Рис. 1.14

32
 Следовательно, заряд батареи конденсаторов
n
q   qi  (C1  C2  ...  Cn ).
i 1

Полная емкость батареи

q
C .

Отсюда получаем, что
n
C   Ci ,
i 1

т. е. при параллельном соединении емкость батареи равна сумме емкостей

отдельных конденсаторов.
При последовательном соединении конденсаторов (рис. 1.15) заряды
всех обкладок q равны по величине, а разность потенциалов на зажимах ба-
тареи
n
   i ,
i 1

где для любого из рассматриваемых конденсаторов

q
i  .
Ci



1 2 3 … n

C1 C2 C3 … Cn
Рис. 1.15

Вместе с тем из определения электроемкости следует, что

q n 1
   q  .
C i 1 Ci

33
Отсюда получаем
1 n 1
 ,
C i 1 Ci

т. е. при последовательном соединении конденсаторов величины, обратные

емкостям, суммируются. Из этой формулы следует, что при последователь-
ном соединении конденсаторов результирующая емкость С всегда меньше
наименьшей емкости батареи.

1.13. Энергия заряженных тел.

Энергия электрического поля

Энергия системы неподвижных точечных зарядов. Так как электро-

статические силы взаимодействия консервативны (их работа по перемеще-
нию зарядов не зависит от траектории перемещения), система зарядов обла-
дает потенциальной энергией. Пусть два неподвижных точечных заряда q1
и q2, находятся на расстоянии r друг от друга. Каждый из этих зарядов в
поле другого обладает потенциальной энергией
W1  q112 , W2  q221,

где 12 и 21 — соответственно потенциалы, создаваемые зарядом q2 в точ-

ке нахождения заряда q1 и зарядом q1 в точке нахождения заряда q2. Для
потенциалов полей точечных зарядов
1 q2 1 q2
12   , 21   ,
40 r 40 r

поэтому W1 = W2 = W:
1
W  q112  q221   q112  q221 .
2
Добавляя последовательно к системе из двух зарядов точечные заря-
ды q3, q4, ..., убеждаемся в том, что энергия взаимодействия системы n то-
чечных зарядов равна
1 n
W  qi i ,
2 i 1

где i – потенциал, создаваемый всеми зарядами в той точке поля, в кото-

рой находится заряд qi.

34
 Энергия заряженного уединенного проводника. Рассмотрим уеди-
ненный незаряженный проводник емкостью С. Вычислим работу, которую
необходимо совершить, чтобы увеличить его потенциал от нуля до некоторо-
го заданного значения . Работа внешних сил над системой равна изменению
энергии этой системы
A  W2  W1.
Поскольку энергия незаряженного проводника равна нулю, энергия
заряженного проводника равна работе, совершенной внешними силами для
его зарядки.
Будем постепенно увеличивать потенциал проводника, перенося на не-
го из бесконечно удаленной точки малые порции заряда dq. При этом будет
совершаться элементарная работа
dA  dq,
где  – потенциал проводника в данный момент. То, что потенциал меняет-
ся, следует из определения емкости C = q/. В каждый момент времени за-
ряд q проводника определяется равенством
q  C.
Вычисляя дифференциал от правой и левой частей этого равенства,
находим
dq  Cd .
Подставляя dq в выражение элементарной работы, получаем
dA  Cd .
Полная работа, необходимая для зарядки тела от нулевого потенциа-
ла до величины , является суммой таких бесконечно малых работ dA, т. е.

A   dA   Cd .
0

Выполняя интегрирование, находим

A  C2 / 2.
Так как совершаемая работа расходуется на увеличение энергии про-
водника, ее можно считать мерей его электрической энергии:
A = W,

35
и, следовательно, энергия заряженного уединенного проводника

C2 q q 2
W   .
2 2 2C
Этот результат можно получить путем следующего рассуждения. По-
тенциал проводника во всех точках одинаков, а его поверхность является эк-
випотенциальной. Полагая потенциал проводника равным , из уравнения
энергии взаимодействия системы точечных зарядов находим
1 n q
W   qi  ,
2 i 1 2
n
где q   qi – заряд проводника.
i 1
Энергия заряженного конденсатора. Конденсатор – заряженный про-
водник, поэтому его энергия

C () 2 q () q 2
W   ,
2 2 2C
где q – заряд конденсатора; С – его емкость;  – разность потенциалов меж-
ду обкладками.
Энергия электростатического поля. Преобразуем формулу, выража-
ющую энергию конденсатора через заряды и потенциалы, используя выра-
жения емкости плоского конденсатора (C = 0S/d) и разности потенциалов
между его обкладками ( = Ed). Получаем

 0 E 2  E 2
W Sd  0 V ,
2 2
где V= Sd – объем конденсатора. Из формулы следует, что энергия конден-
сатора выражается через напряженность Е электростатического поля.
Объемная плотность энергии электростатического поля w равна энер-
гии поля, приходящейся на единицу объема:
dW
w .
dV
Плотность энергии между обкладками плоского конденсатора

 0 E 2
w .
2

36
 Это выражение справедливо для любых конфигураций электрическо-
го поля.
Зная плотность энергии поля в каждой точке, можно найти энергию
поля, заключенную в объеме V. Для этого необходимо вычислить интеграл

 0 E 2
W   w dV   dV .
V V 2

Таким образом, энергию заряженного конденсатора можно выразить

как через заряд на его обкладках, так и через напряженность электрическо-
го поля между ними. В связи с этим возникает вопрос о локализации элек-
тростатической энергии и носителе этой энергии – зарядах или поле.
Теория и эксперимент показывают, что переменные во времени элек-
трические и магнитные поля могут существовать независимо от возбудив-
ших их зарядов и распространяются в виде электромагнитных волн, пере-
носящих энергию. Это свидетельствует о том, что энергия локализована в
поле и носителем ее является поле.

37
 2. ПОСТОЯННЫЙ ЭЛЕКТРИЧЕСКИЙ ТОК

2.1. Электрический ток. Сила и плотность тока

Электрическим током называется упорядоченное движение электри-

ческих заряженных тел или частиц. Ток в проводнике, обусловленный дви-
жением свободных зарядов под действием электрического поля, называется
током проводимости. Ток проводимости в металлах создается упорядочен-
ным движением свободных электронов, в электролитах – движением ионов, в
газах – положительными ионами и свободными электронами, в полупровод-
никах – электронами проводимости и «дырками». За направление тока при-
нимается направление движения положительных зарядов.
Силой тока I называется скалярная физическая величина, численно
равная электрическому заряду, проходящему через поперечное сечение про-
водника в единицу времени:
dq
I .
dt
Электрический ток, сила и направление которого не изменяются (изме-
няются) со временем, называется постоянным (переменным). Сила постоян-
ного тока
q
I ,
t
где q – заряд, прошедший за время t через поперечное сечение проводника.
Сила тока в системе СИ измеряется в амперах (А): 1 А = 1 Кл/1 с.
Сила тока в металлическом проводнике зависит от значения заряда но-
сителя (в металлических проводниках такими носителями являются электро-
ны с зарядом е каждый), его концентрации n, средней скорости u упорядо-
ченного движения носителей и площади поперечного сечения S. Действи-
тельно, число носителей в элементе проводника длиной l и площадью се-
чения S (рис. 2.1)
N = nV,
где V – объем элемента проводника (V  lS ), а их общий заряд
q  enlS .
При средней скорости направленного движения носителей заряда u все
они проходят через сечение S за промежуток времени t = l/u. Таким обра-
зом, сила тока
q
I  enuS .
t

38
 Связанные Проводник
электроны
u

S
j

Атом
Свободные
l электроны

Рис. 2.1

Распределение переносимого заряда по поперечному сечению провод-

ника и направление тока характеризуются вектором плотности тока j.
Плотностью тока – это физическая величина, равная отношению силы тока
dI, проходящего через элемент площади dS , перпендикулярный направ-
лению тока:
dI
j .
dS

Плотность тока – это вектор, ориентированный по направлению тока,

т. е. направление вектора j совпадает с направлением упорядоченного движе-
ния положительных зарядов. Единица измерения плотности тока – ампер на
метр в квадрате (А/м2).
Для металлических проводников

j  neu.

В общем случае сила тока, проходящего через произвольный элемент

поверхности dS, равна

dI  jdS cos  ,

где α – угол между вектором j и нормалью n к плоскости dS.

При известной плотности тока j сила тока через произвольную поверх-
ность S определяется интегрированием:

I   j cos  dS .
S

39
 2.2. Сторонние силы.
Электродвижущая сила источника тока

Для возникновения тока в проводниках и его поддержания в течение

конечного промежутка времени на носители заряда должны действовать си-
лы, которые обеспечивают их упорядоченное движение. Действие электро-
статических сил приводит к такому распределению зарядов внутри провод-
ника, при котором напряженность поля в нем оказывается равной нулю, а
потенциалы всех его точек одинаковы. Вследствие этого кулоновское элек-
тростатическое поле не может обеспечить ток в проводнике. Для того чтобы
ток существовал, необходимо поддерживать разность потенциалов на концах
проводника и тем самым обеспечивать внутри него электрическое поле. Этой
цели можно достичь с помощью сил неэлектрического происхождения, ко-
торые называются сторонними силами. Сторонние силы обеспечиваются ис-
точниками тока (электрическими генераторами, аккумуляторами и т. д.).
Таким образом, для того чтобы постоянный ток в проводнике возник
и существовал в течение конечного промежутка времени, необходимо выпол-
нение следующих условий:
а) существование свободных носителей заряда;
б) напряженность поля внутри проводника должна быть отличной от
нуля и не зависеть от времени;
в) присутствие сторонних сил неэлектрического происхождения, ко-
торые должны поддерживать существование электрического поля
внутри проводника;
г) электрическая цепь должна быть замкнутой.
Работа источников тока характеризуется электродвижущей силой
(ЭДС). Электродвижущей силой E источника тока называется физическая ве-
личина, численно равная работе, совершаемой сторонними силами при пе-
ремещении единичного положительного заряда по цепи:
A
E ,
q
где А – работа сторонних сил по перемещению заряда q.
Единицей измерения ЭДС служит вольт (В): 1 В = 1 Дж/1 Кл.

2.3. Закон Ома

Закон Ома для однородного участка цепи. В общем случае при пе-
ремещении заряда по цепи как сторонними, так и кулоновскими силами со-
вершается работа. Работа, выполняемая этими силами при перемещении еди-

40
ничного положительного заряда на участке цепи 1–2, называется напряже-
нием U:
U   1  2   E2–1,

где 1   2 – разность потенциалов между концами участка цепи; E2–1 – ЭДС,

действующая на этом участке.
Участок цепи, на котором не действуют сторонние силы (отсутствует
источник тока), называется однородным участком (рис. 2.2).

I
1 2
R
Рис. 2.2

Напряжение U на однородном участке равно разности потенциалов

между его концами: U = 1   2 . Сила тока на таком участке цепи подчиня-
ется закону Ома: сила тока I на однородном участке цепи прямо пропорци-
ональна напряжению U и обратно пропорциональна сопротивлению R дан-
ного участка:
U
I .
R
Электрическое сопротивление R характеризует способность провод-
ников проводить электрический ток. Оно зависит от материала проводни-
ка, его геометрической формы и размеров, температуры и других внешних
условий. Сопротивление однородного металлического цилиндрического про-
водника длиной l и площадью поперечного сечения S равно

l
R ,
S
где  – удельное его сопротивление – величина, зависящая от материала
проводника.
Удельное сопротивление численно равно сопротивлению проводника
длиной 1 м и площадью поперечного сечения 1 м2.
В системе СИ сопротивление измеряется в омах: 1 Ом = 1 В/1 А.
Наряду с омом для измерения сопротивления применяются кратные
единицы: килоом (1 кОм = 103 Ом), мегаом (1 МОм = 106 Ом).
Единицей удельного сопротивления в системе СИ служит 1 Омм.

41
 Сопротивление металлических проводников увеличивается с ростом
температуры по закону
Rt  R0 1  t  ,
где R0 – сопротивление проводника при 0С; t – его температура; Rt – со-
противление проводника при t С;  – температурный коэффициент сопро-
тивления, показывающий относительное изменение сопротивления провод-
ника при увеличении его температуры на 1С.
Закон Ома можно представить и в дифференциальной форме.
Подставляя выражение сопротивления проводника постоянного сече-
ния в закон Ома для участка цепи, находим
I 1 U
  .
S  l
В этой формуле величина, обратная удельному сопротивлению,
1


называется удельной электрической проводимостью материала проводника.
Ее единица измерения – сименс на метр (См/м).
Так как U l  E – напряженность электрического поля в проводнике,
I S  j – плотность тока, получаем
j  E.
В проводнике носители тока движутся по направлению поля E, поэто-
му направления векторов j и E совпадают, и последнюю формулу можно
записать в векторном виде:
j  E.
Эта формула – закон Ома для однородного участка цепи в диффе-
ренциальной форме.
Закон Ома для полной цепи. Замкнутая цепь, состоящая из источника
тока с ЭДС E и внутренним сопротивлением r и внешнего сопротивления
R, называется полной электрической цепью (рис. 2.3).
Закон Ома для полной цепи: сила тока I в замкнутой цепи прямо про-
порциональна ЭДС E , действующей в цепи, и обратно пропорциональна
сумме внешнего R и внутреннего r сопротивлений:
E
I .
Rr
42
 E, r
– +

R
Рис. 2.3
В случае отсутствия внешнего сопротивления (R = 0) ток в цепи назы-
вается током короткого замыкания: Тк.з = E /r.

2.4. Последовательное и параллельное

соединение проводников

Для составления электрических цепей используется последователь-

ное и параллельное соединение проводников.

R1 R2 I Rn

U1 U2 … Un
U

Рис. 2.4

При последовательном соединении n проводников (рис. 2.4) имеем:

а) сила тока во всех элементах, входящих в цепь, одинакова:
I1  I 2  ...  I n  I  const;
б) падение напряжения во всей цепи равно сумме падений напряже-
ний на отдельных проводниках:
U  U1  U 2  ...  U n ;
в) падение напряжения на отдельных проводниках прямо пропорци-
онально их сопротивлению:
U1 R1 U 2 R2
 ,  ,…
U 2 R2 U 3 R3
Из этих равенств следует, что:

43
 г) общее сопротивление цепи равно сумме сопротивлений, входящих
в цепь проводников:
R  R1  R2  ...  Rn .
При параллельном соединении n проводников (рис. 2.5) имеем:

I1 R1

I2 R2

I   I
In Rn

Рис. 2.5

а) общий ток в цепи равен сумме токов, текущих по отдельным про-

водникам:
I  I1  I 2  ...  I n ;
б) падения напряжения на всех параллельно соединенных проводни-
ках равны:
U1  U 2  ...  U n  U  const;
в) сила тока на параллельно соединенных проводниках обратно про-
порциональна их сопротивлению:
I1 R1 R
  ...  n1 ;
I 2 R2 Rn
г) общее сопротивление параллельно соединенных проводников вы-
ражается следующим образом:
1 1 1 1
   ...  .
R R1 R2 Rn

2.5. Работа и мощность тока. Закон Джоуля–Ленца

При перемещении заряда q по участку цепи, падение напряжения на

котором равно U, совершается работа
A  qU .

44
 Поскольку q = It, имеем
A  IUt.
Используя закон Ома для участка цепи, выражение работы постоян-
ного тока можно записать в виде

U2
A  I 2 Rt , A  t.
R
Так как мощность
A
N ,
t
для электрического тока ее можно определить следующими выражениями:

2 U2
N  IU , N  I R или N  .
R
В системе СИ работа измеряется в джоулях (Дж), а мощность – в ват-
тах (Вт). Во внесистемных единицах работу тока принято измерять в кило-
ватт-часах (кВтч). Один киловатт-час численно равен работе, совершаемой
током мощностью 1 кВт в течение одного часа: 1 кВтч = 3,6106 Дж.
При прохождении электрического тока по проводнику электроны про-
водимости сталкиваются с ионами, находящимися в узлах кристаллической
решетки и передают им свою кинетическую энергию, которая расходуется на
нагревание проводника. Выделяющееся при этом количество теплоты оп-
ределяется законом Джоуля–Ленца: количество теплоты Q, выделяющееся в
проводнике при прохождении по нему тока, прямо пропорционально квадра-
ту величины силы тока I, его сопротивлению R и времени t прохождения тока:

Q  I 2 Rt.

2.6. Элементарная классическая теория

электропроводности металлов

Носителями тока в металлах являются свободные электроны. Спра-

ведливость этого представления о природе носителей тока в металлах была
доказана в ряде классических опытов и легла в основу электронной теории
проводимости металлов.
Согласно этой теории ионы металла образуют кристаллическую ре-
шетку, а между ними хаотически движутся свободные электроны, образуя

45
электронный газ, свойства которого подобны свойствам одноатомного иде-
ального газа. При движении электроны проводимости сталкиваются с ионами
решетки, в результате чего устанавливается термодинамическое равновесие
между электронным газом и решеткой.
Согласно молекулярно-кинетической теории средняя скорость тепло-
вого движения электронов

8kT
vср  ,
m

где m – масса электрона; k – постоянная Больцмана; T – термодинамиче-

ская температура электронного газа.
Для T = 300 К средняя скорость теплового движения 1,1105 м/с. Тепло-
вое движение электронов хаотическое, поэтому не может привести к возник-
новению тока.
Под действием внешнего электрического поля в металлическом про-
воднике появляется упорядоченное движение электронов, т. е. возникает
электрический ток. Среднюю скорость u упорядоченного движения электро-
нов можно оценить по формуле плотности тока j = neu. При допустимой
плотности тока для медных проводов j = 107 А/м2 и концентрации носите-
лей тока n = 81028 м–3 получаем u = 7,810–4 м/с. Следовательно, u << vср,
т. е. даже при очень больших плотностях тока средняя скорость упорядочен-
ного движения электронов значительно меньше их скорости теплового дви-
жения. Поэтому при вычислениях результирующую скорость можно заме-
нять скоростью теплового движения vср.
Вывод основных законов электрического тока в классической тео-
рии электропроводности металлов. На основе классических представлений
о природе и характере протекания электрического тока выводятся извест-
ные экспериментальные законы Ома и Джоуля–Ленца.
Закон Ома. Если в металлическом проводнике существует электри-
ческое поле напряженностью E, тo на электроны действует сила F = eE, и они
приобретают ускорение a = F/m = eE/m. Таким образом, в промежуток вре-
мени между двумя последовательными столкновениями с ионами решетки
электроны движутся равноускоренно и приобретают максимальную скорость

eEtср
umax  ,
m

где tср – среднее время между двумя последовательными соударениями.

В конце свободного пробега электрон сталкивается с ионами решетки,
отдает им накопленную кинетическую энергию, и его скорость упорядочен-

46
ного движения u становится равной нулю. Следовательно, средняя скорость
направленного движения электрона

umax  0 eEtср
u  .
2 2m

Cреднее время tср свободного пробега определяется средней длиной

свободного пробега lср и средней скоростью vср движения электронов отно-
сительно кристаллической решетки проводника. Так как u << vср, имеем
lср
tср  .
vср

Подставляя это выражение в формулу средней скорости направлен-

ного движения электронов, получаем

eElср
u .
2mvср

Отсюда следует, что плотность тока

ne 2lср
j  neu  E,
2mvср

т. е. плотность тока j пропорциональна напряженности поля E. Это и есть

закон Ома в дифференциальной форме. Коэффициент пропорциональности
между j и E – удельная проводимость металла

тe 2lср
 ,
2mvср

которая зависит от концентрации свободных электронов и средней длины их

свободного пробега.
Закон Джоуля–Ленца. Электрон под действием поля к концу свобод-
ного пробега приобретает кинетическую энергию
2
mumax e 2lср
2
Eк   2
E 2.
2 2mvср

При соударении электрона с ионом эта энергия передается кристал-

лической решетке, т. е. идет на нагревание проводника.

47
 За единицу времени электрон испытывает в среднем z столкновений
с узлами решетки:
vср
z .
lср

Пусть n – концентрация электронов, тогда в единицу времени проис-

ходит nz столкновений. В результате решетке передается энергия
w  nzEк .
Подставляя в эту формулу выражения числа столкновений z и кинети-
ческой энергии Eк , получаем энергию, передаваемую ионной решетке в еди-
нице объема за единицу времени:
ne 2lср
w E 2.
2mvср

Эта формула есть закон Джоуля–Ленца в дифференциальной форме.

Величина w – удельная тепловая мощность тока. Коэффициент пропорцио-
нальности между w и E2 – удельная проводимость  .
Температурная зависимость сопротивления. Из классической теории
электропроводности следует, что сопротивление металлов должно возрас-
тать пропорционально T . Этот вывод противоречит опытным данным, со-
гласно которым сопротивление R прямо пропорционально температуре T.
Опыт показывает, что увеличение удельного сопротивления, а значит,
и сопротивления, с ростом температуры описывается линейным законом

  0 (1  t ), R  R0 (1  t ),

где  и 0, Rt и R0 – соответственно удельные сопротивления и сопротивле-

ния проводника при температуре t и 0°С;  – температурный коэффициент
сопротивления для чистых металлов и при не очень низких температурах,
близкий к 1/273 К–1. Следовательно, температурная зависимость сопротив-
ления может быть представлена в виде
R  R0T ,
где Т – термодинамическая температура.
Качественный ход температурной зависимости сопротивления ме-
талла представлен на рис. 2.6 (кривая 1).
Впоследствии было обнаружено, что сопротивление многих металлов
и их сплавов при очень низких температурах Tкр (около 0,14 – 20 К), назы-

48
ваемых критическими и характерных для каждого металла, скачкообразно
уменьшается до нуля (кривая 2). Это явление получило название сверхпро-
водимости. Оно объясняется на основе квантовой теории. Практическое
использование сверхпроводящих материалов (в обмотках сверхпроводящих
магнитов, в системах памяти ЭВМ и др.) затруднено из-за их низких значе-
ний Tкр. В настоящее время обнаружены и активно исследуются керамиче-
ские материалы, обладающие сверхпроводимостью при T > 100 К.

1
2

Tкр T, К
Рис. 2.6

На зависимости электрического сопротивления металлов от темпера-

туры основано действие термометров сопротивления. Они позволяют изме-
рять температуру с точностью до 0,003 К. Термометры сопротивления, в ко-
торых в качестве рабочего вещества используются полупроводники, назы-
ваются термисторами. С их помощью температура измеряется с точностью
до миллионных долей кельвина.

2.7. Электрический ток в электролитах.

Законы электролиза

Электролитами называются вещества, в которых перенос электриче-

ских зарядов при прохождении тока осуществляется ионами. К таким веще-
ствам относятся растворы кислот, щелочей, солей и т. п. Молекулы раство-
ренного вещества в результате взаимодействия с растворителем (например,
молекулы поваренной соли NaCl с молекулами воды) распадаются на по-
ложительно заряженные ионы (катионы) и отрицательно заряженные ионы
(анионы). Этот процесс называется электролитической диссоциацией. Если
в электролите с помощью источника тока создать электрическое поле, то оно
вызовет направленное движение ионов – анионы будут двигаться к положи-
тельно заряженному электроду (аноду), а катионы – к отрицательно заряжен-
ному (катоду), т. е. в электролите возникнет электрический ток.

49
 Прохождение тока в электролитах сопровождается выделением на элек-
тродах веществ, входящих в состав электролита. Это явление называется
электролизом. Количественно электролиз описывается законами Фарадея.
Первый закон Фарадея: масса вещества m, выделившегося на электро-
де, прямо пропорциональна электрическому заряду q, прошедшему через
электролит:
m  kq,
где k – электрохимический эквивалент вещества, который численно равен
массе вещества, выделившегося на электроде при прохождении через элек-
тролит заряда, равного 1 Кл.
Так как при постоянном токе прошедший заряд q = It, имеем
m  kIt.
Второй закон Фарадея: электрохимические эквиваленты веществ пря-
мо пропорциональны их химическим эквивалентам:
1 A
k  ,
F n
где А – атомная масса; n – валентность вещества; F – постоянная Фарадея.
Химическим эквивалентом данного вещества называется отношение
атомной массы А к валентности вещества n.
Объединенный закон Фарадея:
1 A 1 A
m  q или m   It .
F n F n
Из этого закона следует, что постоянная Фарадея F численно равна
электрическому заряду, который должен пройти через электролит для того,
чтобы на электроде выделилась масса вещества, численно равная химиче-
скому эквиваленту данного вещества: F = 9,65104 Кл/моль.

2.8. Электрический ток в газах.

Несамостоятельный и самостоятельный газовые разряды

В отличие от металлов и электролитов газы, состоящие из атомов и мо-

лекул, не имеют свободных носителей зарядов, т. е. являются диэлектриками.
Свободные носители заряда возникают только при ионизации газа. При иони-
зации от атомов отрываются электроны, которые становятся свободными,
атом при этом превращается в положительный ион.

50
 Ионизация газа может происходить при сильном нагревании газа, об-
лучении ультрафиолетовыми и рентгеновскими лучами, бомбардировке ато-
мов (молекул) быстрыми частицами – электронами или ионами.
Электрический ток в газе называют газовым разрядом. Обычно газо-
вый разряд создают в трубке, заполненной газом, находящимся под действи-
ем внешнего ионизатора. В концы трубки впаяны два электрода (положи-
тельный – «анод», отрицательный – «катод»), с помощью которых внутри
нее можно создать электрическое поле. На рис. 2.7 показана зависимость си-
лы тока I от напряжения U между электродами – вольтамперная характе-
ристика газового разряда.

I
3

1 2
Iн

0 Uн Uз U
Рис. 2.7

С увеличением напряжения U сила тока I увеличивается (участок 0 – 1),

при напряжении Uн достигает значения Iн и остается неизменной при даль-
нейшем увеличении напряжения до величины Uз. Ток, соответствующий
напряжению Uн, называется током насыщения. При насыщении все заря-
женные частицы, образовавшиеся в газе в единицу времени, достигают элек-
тродов. Сила тока насыщения
I н = Nq,
где q – заряд свободного носителя; N – число носителей заряда, образую-
щихся в объеме газа за 1 с.
Ток в газе, полученный с помощью внешнего ионизатора, называется
несамостоятельным газовым разрядом (участок 0 – 1 – 2 вольтамперной ха-
рактеристики).
Начиная с Uз (напряжение зажигания) и при дальнейшем увеличении
напряжения ток снова начинает возрастать. Это означает, что в газе появи-
лись новые свободные заряды помимо тех, которые образовывались под дей-
ствием внешнего ионизатора. Новые носители заряда появляются в результа-

51
те так называемой ударной ионизации. Электроны и ионы, ускоренные высо-
кой разностью потенциалов (U > Uз), соударяясь с атомами или молекула-
ми газа, сами выбивают электроны из атомов. Все свободные заряды вновь
ускоряются электрическим полем и, в свою очередь, ионизируют встречные
атомы. Число свободных заряженных частиц лавинообразно нарастает, ток
резко увеличивается, превышая Iн во много раз. Такой разряд не нуждается
во внешнем ионизаторе и называется самостоятельным газовым разрядом
(участок 2 – 3 на рис. 2.7). При самостоятельном газовом разряде источни-
ком свободных электронов является катод, который бомбардируют ускорен-
ные положительные ионы и выбивают электроны из атомов вещества като-
да. Этот процесс называют электронной эмиссией.
Различают несколько видов самостоятельного газового разряда в за-
висимости от давления газа и напряжения:
а) тлеющий – наблюдается при низком давлении (1 – 0,1 мм рт. ст.);
б) искровой – разряд при нормальном давлении и высоком напряжении
между электродами, этот разряд имеет вид пучка ярких зигзагооб-
разных линий (например, молния);
в) коронный – появляющийся при нормальном давлении вблизи заост-
ренного проводника, имеющего большой электрический заряд;
г) дуговой – образующийся между двумя электродами (стержнями) при
атмосферном давлении и сравнительно небольших разностях потен-
циалов (несколько десятков вольт).
Причиной дугового разряда является испускание электронов рас-
каленным катодом, которые ускоряются электрическим полем и про-
изводят ударную ионизацию воздушного промежутка. Яркий дуго-
вой разряд (температура газа достигает 5000–6000°С) используется
как мощный источник энергии: в прожекторах, для сварки металли-
ческих конструкций и т. д.

2.9. Ток в вакууме. Термоэлектронная эмиссия.

Диод. Электроннолучевая трубка

Вакуумом называют такую степень разрежения газа, при которой мо-

лекулы газа долетают от одной стенки баллона до другой, не испытывая со-
ударений друг с другом. В вакууме концентрация молекул (атомов) столь
мала, что их ионизация не обеспечивает электропроводности. Электрический
ток в вакууме можно получить с помощью электронной эмиссии – испус-
канием электронов с поверхности электродов.
Термоэлектронной эмиссией называют испускание электронов метал-
лами при их нагревании. Число испускаемых электронов зависит от рода ме-

52
талла, состояния поверхности и температуры. Обычно термоэмиссия элек-
тронов происходит при таких температурах, при которых наблюдается све-
чение раскаленного металла. С возрастанием температуры металла число ис-
пускаемых электронов увеличивается. Термоэлектронная эмиссия находит
широкое применение в электровакуумных приборах. Простейшим среди них
является диод (рис. 2.8).
Диод представляет собой баллон, из которого откачан воздух. В баллон
впаяны два электрода – анод А и катод К. Раскаленный катод испускает элек-
троны, которые под действием электрического поля движутся от катода к
аноду, в результате чего через лампу течет ток I. Величина тока зависит от
напряжения Uа между анодом и катодом. График зависимости тока I от на-
пряжения Uа между анодом и катодом (анодное напряжение) приведен на
рис. 2.9. При некотором напряжении достигается ток насыщения Iн. В этом
случае все вылетающие в единицу времени с поверхности катода электро-
ны достигают анода.

Iа

A
Iн

0 Uн Uа
Рис. 2.8 Рис. 2.9

Диод обладает односторонней проводимостью: если потенциал анода

выше, чем потенциал катода, диод проводит ток, если потенциал анода ниже
потенциала катода – не проводит. Это свойство диода используется для вы-
прямления переменного тока.
К электровакуумным приборам относится также электронно-лучевая
трубка, работа которой связана с явлением термоэлектронной эмиссии с
катода (рис. 2.10).
Электроны, испускаемые катодом, проходят через систему, состоя-
щую из управляющих электродов и ускоряющих анодов, предназначенных
для фокусирования электронного пучка. Сфокусированный пучок проходит
через систему вертикально и горизонтально отклоняющих пластин, которые
называются управляющими электродами. С помощью этих электродов элек-

53
 Вертикальные
отклоняющие Экран
Катод пластины

Сетка Аноды
Горизонтальные
отклоняющие
пластины
Рис. 2.10

тронный пучок можно перемещать на экране в любом направлении. Элек-

тронно-лучевые трубки применяются в телевидении, электронных осцил-
лографах и т. д.

2.10. Зонная теория электропроводности

твердых тел

Несмотря на успехи классической теории проводимости, с ее помощью

невозможно объяснить как температурную зависимость сопротивления про-
водников, так и существование полупроводников – веществ, проводимость
которых возрастает с увеличением температуры.
Зонная теория твердых тел возникла в XX в. и основывается на кван-
товомеханических представлениях о строении атома.
Энергетические зоны в кристаллах. Согласно квантовой механике
энергия электрона E в атоме не может принимать произвольные значения.
Существует только ограниченный, дискретный набор возможных значений
энергии, которые называются энергетическими уровнями (говорят, что энер-
гия квантуется). В левой части рис. 2.11 изображены два таких уровня.
Когда одинаковые атомы изолированы, т. е. находятся друг от друга на
большом расстоянии, они имеют совпадающие энергетические уровни (уров-
ни свободного атома на рис. 2.11). В процессе образования твердого тела рас-
стояние между атомами уменьшается до межатомного (порядка 10–10 м). При
этом взаимодействие между ними усиливается настолько, что их энергети-
ческие уровни смещаются и расщепляются, образуя зонный энергетический
спектр (правая часть рис. 2.11).
Электроны в кристалле могут иметь энергию в пределах энергетиче-
ских областей, называемых разрешенными энергетическими зонами. Число
уровней в разрешенной зоне равно числу атомов в кристалле, т. е. очень ве-
лико, а расстояние между соседними энергетическими уровнями в зоне очень
мало (порядка 10–41 Дж).

54
 E

Запрещенная зона Разрешенные

зоны

Уровни свободного Зоны

атома кристалла

Рис. 2.11

Разрешенные энергетические зоны разделены запрещенными энерге-

тическими зонами. Электронов с энергиями в области этих зон в кристалле
не существует.
Металлы, диэлектрики и полупроводники. Зонная теория твердых
тел объясняет существование металлов, диэлектриков и полупроводников,
связывая различие в их электрических свойствах с неодинаковым заполне-
нием электронами разрешенных зон и шириной запрещенных зон.
По степени заполнения электронами энергетических уровней разре-
шенной зоны различают валентную зону (она полностью заполнена электро-
нами – рис. 2.12; электроны, находящиеся в этой зоне, не способны пере-
мещаться вдоль кристалла и создавать электрический ток, поскольку в ва-
лентной зоне отсутствуют свободные места, куда они могли бы переместить-
ся) и зону проводимости (свободную зону) – она частично заполнена элек-
тронами либо свободна.
В зависимости от степени заполнения зон электронами и ширины запре-
щенной зоны возможны три варианта таких зон, изображенные на рис. 2.12.
На рис. 2.12, а верхняя зона, содержащая электроны, заполнена частич-
но, т. е. в ней имеются вакантные (не заполненные электронами) уровни.
Электрон из этой зоны, получив сколь угодно малую дополнительную энер-
гию (например, в результате теплового движения), переходит на более высо-
кий вакантный энергетический уровень той же зоны. При этом он становится
свободным, т. е. способным перемещаться вдоль кристалла и участвовать в
проводимости. Такой внутризонный переход возможен, так как даже очень
низкой температуре T = 1 К соответствует энергия теплового движения kT =
1,38·10–23 Дж. Это гораздо больше разности энергий между соседними уров-

55
нями зоны (примерно 10–41 эВ). Таким образом, если в твердом теле имеет-
ся зона, частично заполненная электронами, то оно всегда является провод-
ником электрического тока, т. е. металлом (рис. 2.12, а).
а б в

Зона
Частично проводимости
заполненная Зона
зона проводимости
Запрещенная Е
Запрещенная зона зона Запрещенная зона Е

Валентная зона Валентная зона Валентная зона

Металл Диэлектрик Полупроводник

Рис. 2.12
Твердые тела, у которых энергетический спектр электронных состоя-
ний состоит только из валентной зоны и зоны проводимости, являются ди-
электриками или полупроводниками в зависимости от ширины запрещен-
ной зоны Е (рис. 2.12, б, в).
Если ширина запрещенной зоны кристалла велика (примерно несколь-
ко электрон-вольт, 1 эВ = 1,6·10–19 Дж), то тепловое движение не может пере-
бросить электроны из валентной зоны в зону проводимости, где они становят-
ся свободными, поэтому кристалл является диэлектриком, оставаясь им при
всех реальных температурах (рис. 2.12, б).
Если запрещенная зона достаточно узка (Е порядка 1 эВ), то переход
электронов из валентной зоны в зону проводимости легко осуществляется
путем теплового возбуждения, способного передать электронам энергию Е,
поэтому кристалл является полупроводником (рис. 2.12, в).
При температурах, близких к абсолютному нулю, полупроводники ста-
новятся диэлектриками, так как переброс электронов в зону проводимости
(вследствие тепловой энергии) в этом случае невозможен. С повышением тем-
пературы возрастает число электронов, имеющих тепловую энергию боль-
ше Е, и они все в большем количестве переходят в зону проводимости. Та-
ким образом, электрическая проводимость полупроводников с ростом тем-
пературы увеличивается.
Собственная проводимость полупроводников. Полупроводники по-
лучили свое название благодаря тому, что их электропроводность меньше
электропроводности металлов и больше электропроводности диэлектриков.

56
 Различают собственные и примесные полупроводники. Собственные
полупроводники – химически чистые полупроводники (Ge, Se), их проводи-
мость называется собственной проводимостью.
При 0 К собственные полупроводники являются диэлектриками. При
повышении температуры электроны с верхних уровней валентной зоны I мо-
гут быть переброшены на нижние уровни зоны проводимости II (рис. 2.13).
В электрическом поле они перемещаются и создают электрический ток. Та-
ким образом, зона II становится зоной проводимости. Проводимость соб-
ственных полупроводников, обусловленная электронами, называется элек-
тронной проводимостью, или проводимостью n-типа.

II

E

Рис. 2.13

Одновременно в зоне I возникают вакантные состояния (свободные ме-

ста), получившие название дырок. Во внешнем электрическом поле на осво-
бодившееся место (дырку) перемещается электрон с соседнего уровня зо-
ны I. В результате дырка появляется в том месте, откуда вышел электрон,
и т. д. Этот процесс перемещения дырок в направлении, противоположном
движению электронов, равносилен движению положительного заряда, рав-
ного по величине заряду электрона. Проводимость собственных полупро-
водников, обусловленная дырками, называется дырочной проводимостью,
или проводимостью p-типа.
Таким образом, в собственных полупроводниках наблюдаются два ме-
ханизма проводимости: электронный и дырочный.
Среднее число электронов в зоне проводимости N(Е) определяется рас-
пределением Максвелла–Больцмана
N ( E )  e E /(2 kT ) .
Так как число электронов в зоне проводимости и число образовавших-
ся дырок равны, удельная проводимость γ собственных полупроводников,
пропорциональная N(Е), определяется формулой
   0e E /(2 kT ) ,

57
где 0 – величина, постоянная для данного полупроводника. Из этой фор-
мулы следует, что γ увеличивается с ростом Т.
Примесная проводимость полупроводников. Проводимость полупро-
водников, обусловленная примесями (т. е. наличием в чистом полупроводни-
ке атомов посторонних элементов), называется примесной проводимостью,
а сами полупроводники – примесными полупроводниками. Примеси суще-
ственно изменяют проводимость полупроводников. Например, присутствие
в кремнии 0,001 атомных процентов бора увеличивает его проводимость в
106 раз.
Введение примеси приводит к возникновению в запрещенной зоне
энергетического уровня, называемого примесным уровнем. Если такой уро-
вень расположен рядом с дном зоны проводимости и заполнен электронами,
то он называется донорным (уровень D на рис. 2.14). Электрон с уровня D в
результате теплового движения (ΔED < kT) легко переходит в зону проводи-
мости, возникает электронная примесная проводимость (проводимость n-ти-
па). Полупроводники с такой проводимостью называются полупроводни-
ками n-типа. Они получаются путем введения в полупроводник примеси
(например, атомов мышьяка), валентность которой на единицу больше ва-
лентности основных атомов (Ge).

ED
D
E E
A
EA

Рис. 2.14 Рис. 2.15

Если примесный уровень расположен рядом с валентной зоной (ΔEA <

kT) и свободен, то он называется акцепторным (уровень А на рис. 2.15). Элек-
троны с верхних уровней валентной зоны легко переходят на уровень А, в ва-
лентной зоне появляется дырка, возникает дырочная проводимость (прово-
димость р-типа). Полупроводники с такой проводимостью называются по-
лупроводниками p-типа. Их получают путем введения в полупроводник при-
меси (например, атомов бора), валентность которой на единицу меньше ва-
лентности основных атомов (Ge).

58
 3. МАГНЕТИЗМ

3.1. Магнитное поле. Индукция магнитного поля

Опыт показывает, что между двумя бесконечно длинными параллель-

ными проводниками с током возникают силы взаимодействия – проводни-
ки с одинаковым направлением токов притягиваются, а с противоположным
их направлением – отталкиваются. Причиной такого взаимодействия явля-
ется магнитное поле.
Магнитным полем называется часть электромагнитного поля, создава-
емая проводниками с токами, движущимися заряженными частицами и те-
лами, постоянными магнитами и переменным электрическим полем.
Магнитное поле оказывает силовое воздействие на проводники с током,
движущиеся заряженные частицы, рамки с током, магнитные стрелки.
Силовой характеристикой магнитного поля является вектор магнит-
ной индукции (магнитная индукция) B. Вектор магнитной индукции харак-
теризует результирующее магнитное поле, создаваемое как макроскопиче-
скими токами (токами, текущими в проводниках), так и микроскопически-
ми, обусловленными движением электронов в атомах и молекулах. Маг-
нитное поле только макроскопических токов характеризуется вектором на-
пряженности магнитного поля H. Векторы B и H связаны между собой со-
отношением
B  0H,

где  0 – магнитная постоянная (  0  4  107 Гн/м);  – магнитная проница-

емость среды – безразмерная физическая величина, показывающая, во сколь-
ко раз магнитное поле усиливается или ослабляется изотропной однородной
средой. В вакууме μ = 1, и

B  0H.

Магнитное поле, магнитная индукция которого во всех точках оди-

накова ( B = const), называется однородным полем.
Графически магнитное поле изображается с помощью силовых линий
(линий магнитной индукции).
Линией магнитной индукции называется воображаемая линия, касатель-
ные к которой в каждой точке совпадают с вектором B в этих точках поля.
Помещенная в магнитное поле магнитная стрелка располагается таким об-
разом, что касательная к силовой линии в точке расположения стрелки сов-
падает с направлением силы F, действующей со стороны магнитного поля
на северный конец стрелки (рис. 3.1).

59
 FA BA
N
S A S
N
FC
C BC

Рис. 3.1

Силовые линии магнитного поля в отличие от линий напряженности

электрического поля замкнуты.
Силовые линии магнитного поля прямого тока (рис. 3.2) представляют
собой концентрические окружности, расположенные в плоскостях, перпен-
дикулярных проводнику, центры которых находятся на проводнике с током.
Направление вектора индукции B определяется по правилу правого
винта (правило буравчика): если буравчик с правой резьбой ввинчивать по
направлению тока, то направление движения рукоятки буравчика совпадает
с направлением вектора индукции B.

B I
B
B
B

Рис. 3.2

Если магнитное поле создается витком с током или соленоидом, прави-

ло буравчика формулируется следующим образом: если буравчик с правой
резьбой вращать по направлению тока, идущего по витку, то направление по-
ступательного движения буравчика совпадают с направлением вектора ин-
дукции B (рис. 3.3).
Магнитное поле соленоида подобно магнитному полю полосового по-
стоянного магнита (рис. 3.4). Конец катушки, из которого выходят магнит-
ные силовые линии, подобен северному полюсу N постоянного магнита. Дру-

60
 I

Рис. 3.3

N S

Рис. 3.4

I
I
N S
I
I

Рис. 3.5
гой конец, в который магнитные силовые линии входят, подобен южному по-
люсу S. Определить, какой конец катушки соответствует тому или иному по-
люсу, можно с помощью правила буравчика: северным полюсом N являет-
ся тот конец катушки, на который должен смотреть наблюдатель, чтобы
ток в витках протекал против часовой стрелки, тогда противоположный ко-
нец соленоида будет соответствовать южному полюсу S (рис. 3.5).

3.2. Сила, действующая на проводник с током

в магнитном поле. Сила Ампера

Опытным путем было установлено, что на отрезок прямого проводника

с током силой I и длиной l , помещенного в однородное магнитное поле с ин-
дукцией B, действует сила FA, модуль которой

61
 FA  IlB sin ,
где  – угол между направлением тока и вектором индукции B (рис. 3.6). Эта
сила получила название силы Ампера.

В В

I
α

В 
F

Рис. 3.6

Направление силы Ампера FA определяется по правилу левой руки:

если ладонь левой руки расположить так, чтобы нормальная составляющая
вектора индукции B  входила в ладонь, а четыре вытянутых пальца напра-
вить по току, то отогнутый большой палец укажет направление силы Ам-
пера (рис. 3.7).

В
В

I В 

F
Рис. 3.7

Сила Ампера dFA, действующая на бесконечно малый элемент провод-

ника dl, соответственно имеет вид
dFA  IBdl sin .
Объединяя это выражение с правилом выбора направления силы (пра-
вилом левой руки), получаем векторное равенство
dFA  I [dl, B],

62
где dl – вектор, направление которого совпадает с направлением тока в про-
воднике, а модуль равен длине элемента проводника dl. Квадратные скобки
означают векторное произведение.
Напомним математическое определение векторного произведения: век-
тор c, являющийся векторным произведением векторов a и b, имеет длину,
равную ab sin  ( a и b – длина векторов a и b соответственно,  – угол меж-
ду ними), а его направление определяется по правилу правого винта (правилу
буравчика): вращая вектор a в направлении вектора b по кратчайшему пути,
получаем направление вектора c.
С помощью закона Ампера модуль вектора индукции в данной точке
магнитного поля можно определить как максимальную силу Ампера FAmax ,
действующую на проводник единичной длины, по которому течет ток еди-
ничный силы:
FAmax
B .
Il
Максимальная сила достигается тогда, когда проводник расположен
перпендикулярно линиям магнитной индукции.
Таким образом, физический смысл магнитной индукции B заключа-
ется в следующем: магнитная индукция поля в данной точке численно равна
силе, действующей со стороны поля на проводник единичной длины с еди-
ничной силой тока, расположенный перпендикулярно силовым линиям поля.
Единицей измерения индукции служит тесла (Тл): 1 Тл = 1 Н/(1 м·1 А).

3.3. Действие магнитного поля на движущийся заряд.

Сила Лоренца

На заряженную частицу, движущуюся со скоростью v под углом  к

силовым линиям однородного магнитного поля с индукцией В, со стороны
поля действует сила, модуль которой
FЛ  qv B sin .
Эта сила называется силой Лоренца. Сила FЛ перпендикулярна век-
торам B и v , а ее направление определяется по правилу левой руки: левую ру-
ку следует расположить так, чтобы нормальная составляющая вектора B 
магнитной индукции входила в ладонь, вытянутые пальцы были направле-
ны по движению положительного заряда, тогда большой палец, отогнутый
на 90, будет показывать направление силы Лоренца. Направление силы Ло-
ренца, действующей на движущийся отрицательный заряд, имеет противо-
положное значение.

63
 В векторном виде формулу силы Лоренца можно записать следующим
образом:
FЛ  q[ v, B].
Выражение силы Лоренца позволяет найти ряд закономерностей дви-
жения заряженных частиц в магнитном поле. Направление этой силы и вы-
зываемого ею отклонения заряженной частицы в поле зависят от знака за-
ряда q данной частицы. На этом основано определение знака заряда частиц,
движущихся в магнитных полях.
Для вывода общих закономерностей будем считать, что магнитное по-
ле однородно и на частицы электрические поля не действуют. Если заряжен-
ная частица движется в магнитном поле со скоростью v вдоль линий магнит-
ной индукции, то угол  между векторами v и B равен нулю или . Тогда
сила Лоренца равна нулю, т. е. магнитное поле на частицу не действует, и она
движется равномерно и прямолинейно.
Если заряженная частица влетает в магнитное поле со скоростью v ,
перпендикулярной вектору B, то сила Лоренца перпендикулярна v и явля-
ется центростремительной силой. Согласно второму закону Ньютона эта си-
ла создает центростремительное ускорение a  v 2 / r , где r – радиус траекто-
рии (окружности). Этот радиус определяется из второго закона Ньютона

mv 2
qv B  .
r
В результате получаем
m v
r  .
q B
Время T, за которое заряженная частица совершает один полный обо-
рот (период обращения),
2r
T .
v
Учитывая выражение радиуса окружности, получаем
2 m 2
T   ,
B q Bq / m

т. е. период обращения частицы в однородном магнитном поле определяется

только величиной удельного заряда (q/m) частицы и магнитной индукцией
поля, но не зависит от ее скорости.

64
 Если скорость v заряженной частицы направлена под углом  к векто-
ру B (рис. 3.8), то ее движение можно представить в виде суперпозиции:
1) равномерного прямолинейного движения вдоль линий магнитной
индукции со скоростью v||  v cos ;
2) равномерного движения со скоростью v  v sin α по окружности в
плоскости, перпендикулярной B.

h
v
v X

B

vǁǁ
q
F
Y

Рис. 3.8

Радиус окружности определяется так же, как для частицы, движущейся

перпендикулярно силовым линиям (в формуле для r следует заменить v на
v  v sin ) . Сложение обоих движений дает движение по спирали, ось ко-
торой параллельна B (см. рис. 3.8), а шаг

h  v||T  vT cos .

Направление, в котором закручивается спираль, зависит от знака за-

ряда частицы.
На заряженную частицу, движущуюся одновременно в магнитном и
электрическом полях, действует сила, которую называют обобщенной силой
Лоренца:

F  qE  q  v , B  ,

где qE – сила, действующая на частицу со стороны электрического поля.

65
 3.4. Закон Био–Савара–Лапласа

Рассмотрим элемент проводника dl , по которому течет ток I (рис. 3.9).

Радиус-вектор, проведенный от dl в точку наблюдения, обозначен на рисун-
ке r.


dl

dВ

Рис. 3.9

Закон Био–Савара–Лапласа утверждает, что индукция магнитного по-

ля dB, создаваемая в точке наблюдения элементом проводника dl с током I,
определяется следующим выражением:
0 I [dl, r ]
dB   .
4 r3
По определению векторного произведения, направление dB перпенди-
кулярно и вектору dl, и радиус-вектору r, т. е. перпендикулярно плоскости, в
которой они лежат, и совпадает с касательной к линии магнитной индукции
(см. рис. 3.9).
Согласно определению векторного произведения двух векторов модуль
вектора dB задается выражением

0 Idl sin 

dB   ,
4 r2

где  – угол между векторами dl и r.

Для магнитного поля, как и для электрического, справедлив принцип
суперпозиции: магнитная индукция результирующего поля, создаваемого не-
сколькими токами или движущимися зарядами, равна векторной сумме маг-
нитной индукции складываемых полей, создаваемых каждым током или дви-
жущимся зарядом в отдельности:

66
 n
B   Bi .
i1

Расчет индукции магнитного поля с помощью закона Био–Савара–Лап-

ласа в общем случае сложен. Однако если распределение тока имеет опре-
деленную симметрию, то применение закона Био–Савара–Лапласа совместно
с принципом суперпозиции позволяет достаточно просто рассчитать конкрет-
ные поля.

3.5. Расчет магнитных полей с помощью закона

Био–Савара–Лапласа

Магнитное поле прямого тока, т. е. тока, текущего по тонкому пря-

мому проводу бесконечной длины (рис. 3.10). В произвольной точке А, рас-
положенной на расстоянии R от оси проводника, векторы dB от всех эле-
ментов тока направлены одинаково: перпендикулярно плоскости чертежа по
направлению к наблюдателю. Поэтому сложение векторов dB можно заме-
нить сложением их модулей. В качестве постоянной интегрирования выбе-
рем угол  (угол между векторами dl и r), выразив через него все остальные
величины.

F
dl  D
rd
C
r
d

R
I

dB, B

Рис. 3.10
Из рис. 3.10 следует, что
R rd 
r , dl 
sin  sin 

67
(радиус дуги CD вследствие малости dl равен r, и угол FDC по этой же при-
чине можно считать прямым). Подставив данные выражения в формулу за-
кона Био–Савара–Лапласа, получим, что магнитная индукция, создаваемая
элементом проводника, равна
0 I
dB  sin d .
4R
Так как угол  для всех элементов прямого тока изменяется от нуля до
, согласно принципу суперпозиции
0 I   2 I
B   dB   sin d   0  .
4R 0 4 R
Таким образом, магнитная индукция поля прямого тока
0 2 I
B  .
4 R
Магнитное поле в центре кругового витка с током. Все элементы
проводника с током создают в центре магнитные поля одинакового направ-
ления – вдоль нормали к плоскости витка, и поэтому сложение векторов dB
можно заменить сложением их модулей (рис. 3.11).

dl
R
dB, B

Рис. 3.11

Так как все элементы dl витка перпендикулярны радиус-вектору R

(в законе Био–Савара–Лапласса sin = 1), а их расстояние до центра кругово-
го тока одинаково и равно R, имеем

0 I
dB   dl.
4 R 2
Применяя принцип суперпозиции, т. е. интегрируя это выражение по
всем элементам dl , принадлежащим витку, получаем

68
 0 I 2 R 0 I  I
B   dB  2 
dl  2
 2R  0 .
4R 0 4R 2R

Таким образом, магнитная индукция поля в центре кругового витка с

током
0 I
B .
2R

3.6. Взаимодействие параллельных токов

Рассмотрим два бесконечных прямолинейных параллельных провод-

ника с токами I1 и I2 (направления токов указаны на рис. 3.12), расстояние
между которыми равно R. Каждый проводник создает магнитное поле, кото-
рое действует по закону Ампера на другой проводник с током. Найдем, с ка-
кой силой действует магнитное поле тока I1 на элемент dl второго проводни-
ка с током I2.

B1

dF2 dF1
I1 I2
R

B2

Рис. 3.12

Ток I1 создает магнитное поле, линии магнитной индукции которого –

концентрические окружности. Направление вектора B1 определяется пра-
вилом правого винта, его модуль
0 2 I1
B  .
4 R
Направление силы Ампера dF1, с которой поле B1 действует на элемент
dl второго тока, определяется по правилу левой руки (см. рис. 3.12). Так как
угол  между элементами тока I2 и вектором B1 прямой, модуль силы
dF1  I 2 B1dl.

69
 Подставляя в это выражение значение В1, получаем
0 2 I1I 2
dF1   dl.
4 R
Аналогичные рассуждения показывают, что сила dF2, с которой маг-
нитное поле тока I2 действует на элемент dl первого проводника, направлена
в противоположную сторону и равна
0 2 I1I 2
dF2  I1B2 dl   dl.
4 R
Таким образом, параллельные токи одинакового направления притяги-
ваются друг к другу с силой
0 2 I1I 2
dF1  dF2   dl.
4 R
Можно показать, что между проводниками с токами противоположно-
го направления действуют силы отталкивания.

3.7. Контур с током в магнитном поле

Магнитный момент тока. Во многих случаях приходится иметь дело

с замкнутыми токами, размеры которых малы по сравнению с расстоянием
от них до точки наблюдения. Такие токи называют элементарными. Приме-
ром подобных токов могут служить электроны, движущиеся по замкнутым
орбитам.
Рассмотрим плоский контур – круговой виток радиусом R (рис. 3.13),
по которому течет ток I. Магнитные свойства такого контура описываются
векторной величиной pm, называемой магнитным моментом:
p m  ISn,
где S – площадь витка; n – вектор нормали к его плоскости.

В
pm

Рис. 3.13

70
 В теории магнетизма магнитный момент кругового витка с током иг-
рает такую же важную роль, как и электрический дипольный момент в тео-
рии электричества.
Момент сил, действующих на контур с током в магнитном поле.
Поместим в однородное магнитное поле с индукцией B плоский прямоуголь-
ный контур (рамку) с током (рис. 3.14, а) и вычислим момент сил, который на
нее действует.

а б –F

В
В
n

n
I
F
Рис. 3.14

Согласно закону Ампера на каждый элемент тока рамки действует сила

dF  I [dl, B].
Результирующая всех этих сил, как нетрудно убедиться, создает пару
сил F и –F (рис. 3.14, б), стремящихся развернуть плоскость рамки перпенди-
кулярно силовым линиям магнитного поля. Если a – длина короткой стороны
рамки, то величина действующей на нее силы
F  IBa.
Момент пары сил по величине
b  b
M  F sin   (  F )    sin   Fb sin ,
2  2
b
где b – длинная сторона рамки  sin  – плечо силы F, α – угол между нор-
2

малью к плоскости рамки и силовой линией магнитного поля.
Следовательно, 
M  IBab  IBS sin ,
где S = ab – площадь рамки.

71
 Учитывая, что магнитный момент рамки p m  ISn , последнюю форму-
лу можно переписать в векторном виде:
M  [p m , B].
Момент пары сил М = 0, если pm и B параллельны, он максимален при
pm  B .
Энергия контура с током в магнитном поле. Контур с током, поме-
щенный в магнитное поле, обладает запасом энергии. Действительно, чтобы
повернуть контур с током на некоторый угол d , необходимо совершить ра-
боту против пары сил, действующих на этот контур со стороны поля. По ве-
личине эта работа равна
dA   Md    pm B sin  d .
Совершенная над контуром работа расходуется на увеличение его энер-
гии. Следовательно, запасенная контуром энергия будет равна
 
2 2
W    Md     pm B sin d    pm B cos 
 
(при выводе этой формулы мы приняли, что при    / 2 энергия контура W,
определяемая с точностью до произвольной постоянной, равна нулю). По-
лученную формулу можно записать также в векторном виде:
W  p mB.
Из последней формулы следует, что устойчивому положению равно-
весия контура с током в магнитном поле (положению с наименьшей энерги-
ей) соответствует его ориентация, при которой векторы pm и B параллель-
ны (α = 0). В этом случае энергия контура минимальна и равна
W   pm B  0.
Неустойчивому положению равновесия соответствует ориентация, при
которой векторы pm и B антипараллельны (α = π). В этом случае энергия кон-
тура максимальна и равна
W  pm B  0.

3.8. Циркуляция вектора магнитной индукции в вакууме.

Закон полного тока

Циркуляцией вектора B по замкнутому контуру L произвольной фор-

мы называется интеграл вида

72
  Bdl   Bl dl ,
L L

где dl – вектор элементарной длины контура (его направление совпадает с

направлением обхода контура); Bl = Bcos – проекция вектора B на направ-
ление касательной к контуру;  – угол между векторами B и dl.
С помощью понятия циркуляции формулируется закон полного тока
для магнитного поля в вакууме (теорема о циркуляции вектора B): циркуля-
ция вектора B по произвольному замкнутому контуру равна произведению
магнитной постоянной 0 на алгебраическую сумму токов, охватываемых
этим контуром:
n
 Bdl   Bl dl  0  I k ,
L L k 1

где n – число проводников с токами, которые охватываются контуром L.

Каждый ток учитывается столько раз, сколько раз он охватывается конту-
ром. Ток считается положительным, если его направление образует с направ-
лением обхода по контуру правовинтовую систему; ток противоположного
направления – отрицательный. Например, для системы токов, изображен-
ных на рис. 3.15,
n
 I k  I1  2 I 2  0  I 3  I 4 .
k 1

I2 I1 I4
I3

Рис. 3.15

Закон полного тока справедлив только для поля в вакууме. Для поля
в веществе необходимо учитывать еще и молекулярные токи.
Воспользуемся теоремой о циркуляции вектора B для расчета магнит-
ного поля прямого тока I, перпендикулярного плоскости чертежа и направ-
ленного к нам (рис. 3.16). Представим себе замкнутый контур L в виде окруж-
ности радиусом r. В каждой точке этого контура вектор B одинаков по мо-

73
дулю и направлен по касательной к окружности (она совпадает с линией маг-
нитной индукции). Следовательно, циркуляцию вектора B можно вычислить
следующим образом:

 Bl dl   Bdl  B  dl  B  2r.
L L L

r
I

Рис. 3.16

Выбранный контур L охватывает ток I, поэтому по теореме о циркуля-

ции
В·2r = 0I,
откуда модуль вектора магнитной индукции
0 I
B ,
2r
что совпадает с результатом, полученным с помощью закона Био–Савара–
Лапласа.
Сравнивая выражения циркуляций векторов E и B, видим, что между
ними существует принципиальное различие. Циркуляция вектора E электро-
статического поля всегда равна нулю, т. е. электростатическое поле являет-
ся потенциальным. Циркуляция вектора B магнитного поля не равна нулю.
Поле, циркуляция которого по замкнутому контуру отлична от нуля, называ-
ется вихревым.

3.9. Магнитное поле соленоида и тороида

Теорема о циркуляции вектора магнитной индукции позволяет нахо-

дить индукцию магнитного поля без помощи закона Био–Савара–Лапласа.

74
 Магнитное поле на оси прямого длинного соленоида. Соленоид –
это катушка, намотанная на цилиндрический каркас. Если длина соленоида
намного больше его диаметра, то такой соленоид называют длинным. Маг-
нитное поле максимально внутри соленоида и направлено вдоль его оси.
Вблизи оси соленоида его магнитное поле можно считать однородным.
Для нахождения индукции магнитного поля на оси прямого длинного
соленоида с помощью теоремы о циркуляции магнитного поля выберем кон-
тур L, как показано на рис. 3.17.

1 2
H

I I

H = 0
4 3
Рис. 3.17

На участке 1–2 направление магнитного поля совпадает с направлени-

ем обхода контура, а его индукция постоянна в силу однородности поля. На
участках 2–3 и 4–1 вне соленоида проекция магнитного поля на направле-
ние обхода равна нулю. Наконец, на участке 3–4, удаленном на достаточно
большое расстояние от соленоида, можно считать, что магнитное поле отсут-
ствует.
Таким образом, циркуляция вектора магнитной индукции по всему
выбранному контуру интегрирования
2 3 4 1

 Bl dl   Bl dl   Bl dl   Bl dl   Bl dl  Bl ,
L 1 2 3 4

так как
2 3 4 1

 Bl dl  Bl ,  Bl dl  0,  Bl dl  0,  Bl dl  0.
1 2 3 4

Поскольку согласно теореме о циркуляции вектора магнитной индук-

ции этот интеграл равен  0 NI , где N – число витков соленоида, пронизыва-
ющих контур интегрирования, имеем

75
 Bl  0 IN ,
откуда находим
0 NI
B  0 In,
l
N
где n  – число витков, приходящихся на единицу длины соленоида.
l
Последняя формула получена в предположении, что соленоид нахо-
дится в вакууме. Если пространство внутри соленоида заполнено веществом
с магнитной проницаемостью  (в соленоид введен сердечник), то поле внут-
ри него будет отличаться в  раз, т. е.
B  0 In.
Магнитное поле на оси тороида. Тороид – это катушка, намотанная на
каркас, имеющий форму тора. Магнитное поле тороида целиком сосредото-
чено внутри него и неоднородно.
Для нахождения напряженности магнитного поля вблизи оси тороида
применим теорему о циркуляции магнитного поля, выбрав контур L в виде
окружности радиусом R (рис. 3.18). Имеем
2 R

 Bl dl   Bdl  B  2R.
l 0

I
I
Рис. 3.18

Вместе с тем этот интеграл равен  0 NI (N – общее число витков торо-

ида), откуда следует, что
0 NI
B .
2R

76
 Если пространство внутри тороида заполнено веществом с магнитной
проницаемостью , индукция магнитного поля будет равна
 0 NI
B .
2R

3.10. Поток вектора магнитной индукции.

Теорема Гаусса для магнитного поля

Элементарным потоком вектора магнитной индукции (элементарным

магнитным потоком) через элементарную площадку dS называется физиче-
ская величина, равная

d  B  BdS  Bn dS ,

где Bn=В cos – проекция вектора В на направление нормали к площадке dS;

 – угол между векторами n и B; dS  dSn – вектор, модуль которого равен
dS, а направление совпадает с направлением нормали n к площадке.
Поток вектора B – скалярная физическая величина. Он может быть как
положительным, так и отрицательным в зависимости от знака cos.
Поток вектора магнитной индукции ФB через произвольную поверх-
ность S равен
 B   BdS   Bn dS .
S S

Единицей измерения магнитного потока служит вебер (Вб): 1 Вб –

магнитный поток, проходящий через плоскую поверхность площадью 1 м2,
расположенную перпендикулярно вектору B, модуль которого равен 1 Тл
(1 Вб = 1 Тлм2).
Аналогично теореме Гаусса для электростатического поля можно дока-
зать теорему Гаусса для поля В: поток вектора магнитной индукции через
любую замкнутую поверхность равен нулю:

 BdS   Bn dS  0.
S S

Эта теорема – следствие отсутствия магнитных зарядов, в результате

чего линии магнитной индукции являются замкнутыми.
Используя теорему Гаусса, рассчитаем поток вектора B через соленоид.
Магнитная индукция однородного поля внутри соленоида с сердечником,
магнитная проницаемость которого , равна

77
 N
B  0 I .
l
Магнитный поток через один виток соленоида площадью S равен

 B  BS .

Полный магнитный поток, сцепленный со всеми его N витками, назы-

ваемый потокосцеплением, в N раз больше:

N 2I
   B N  NBS   0 S.
l

3.11. Работа по перемещению проводника

и контура с током в магнитном поле

Рассмотрим прямолинейный проводник длиной l с током I, который

может свободно перемещаться вдоль параллельных проводников (рис. 3.19).
В магнитном поле на проводник действует сила Ампера, модуль которой
F  IBl ,
так как вектор В перпендикулярен направлению в нем тока (на рис. 3.19
вектор В перпендикулярен плоскости чертежа).

dx
I

B F l

1 2
Рис. 3.19

Пусть под действием этой силы проводник переместится параллельно

самому себе на отрезок dx из положения 1 в положение 2. Работа, совершае-
мая при этом силой Ампера, равна
dA  Fdx  IBldx  IBdS  Id  B .

78
Так как ldx = dS – площадь, пересекаемая проводником при его перемещении
в магнитном поле, BdS = dФВ – поток вектора магнитной индукции, прони-
зывающий эту площадь, имеем
dA  Id  B ,
т. е. работа по перемещению проводника с током в магнитном поле равна
произведению силы тока на магнитный поток, пересеченный движущимся
проводником. Полученная формула справедлива для произвольного направ-
ления вектора В и произвольной формы проводника.
Вычислим работу по перемещению замкнутого контура с постоянным
током I в магнитном поле из положения М (сплошная линия на рис. 3.20) в
положение М  (штриховая линия) в результате бесконечно малого переме-
щения. Ток в контуре направлен по часовой стрелке, магнитное поле – пер-
пендикулярно плоскости чертежа. Контур М разобьем на два проводника:
AВС и CDА.

C C
I
M M
dФ1 dФ0 dФ2
B D
B

A A
Рис. 3.20

Работа dA, совершаемая силами Ампера при перемещении контура,

равна алгебраической сумме работы по перемещению проводников AВС (dA1)
и CDA (dA2), т. е.
dA = dA1 + dA2.
Проводник CDA пересекает при движении магнитный поток dФ0 че-
рез заштрихованную поверхность и поток dФ2, пронизывающий контур в по-
ложении М . Следовательно, работа по перемещению проводника CDA в по-
ложение CDA равна
dA2  I (d  0  d  2 ).
Проводник AВС при перемещении в положение АВС  пересекает по-
ток dФ0 через заштрихованную поверхность и поток dФ1, пронизывающий
контур в положении М. Силы Ампера, действующие на этот проводник, со-
вершают отрицательную работу

79
 dA1   I (d  0  d 1 ).
Таким образом, элементарная работа
dA  I (d  2  d 1 ).
Величина dФ2 – dФ1 = dФВ есть изменение магнитного потока через
площадь, ограниченную контуром с током. Следовательно,
dA  Id  B .
Работа, совершаемая силами Ампера при конечном перемещении кон-
тура в магнитном поле, находится интегрированием полученного выражения
и равна
A  I  B .
Таким образом, работа по перемещению замкнутого контура с током
в магнитном поле равна произведению силы тока в контуре на изменение
магнитного потока через площадь, ограниченную этим контуром.

3.12. Магнитное поле в веществе

Гипотеза Ампера о молекулярных токах. Вектор намагниченности.

Различные вещества в той или иной степени способны к намагничиванию,
т. е. под действием магнитного поля приобретают магнитный момент, поэто-
му их называют магнетиками.
Для объяснения способности тел к намагничиванию Ампер предполо-
жил, что в молекулах вещества циркулируют круговые микротоки. Каждый
такой ток обладает собственным магнитным моментом pm и создает в окру-
жающем пространстве магнитное поле. В отсутствие внешнего магнитного
поля эти моменты ориентированы беспорядочно, поэтому их суммарное маг-
нитное поле и суммарный магнитный момент тела равны нулю (рис. 3.21, а).
а б

Рис. 3.21

80
 Под действием внешнего магнитного поля В0 магнитные моменты мо-
лекул ориентируются в одном направлении, вследствие чего магнетик намаг-
ничивается, а его суммарный магнитный момент становится отличным от
нуля (рис. 3.21, б).
Для характеристики степени намагниченности вещества используют
вектор намагниченности (или намагничивания) J. По определению,
1
J
V
 pm ,
V

где суммирование производится по всем молекулам, принадлежащим дан-

ному объему ΔV. Другими словами, вектор намагниченности – магнитный
момент единицы объема вещества.
Напряженность магнитного поля. Магнитная восприимчивость и
магнитная проницаемость вещества. Намагниченное вещество создает до-
полнительное магнитное поле B, которое складывается с внешним полем
B0 (поле в вакууме). Индукция результирующего магнитного поля
B  B  B 0 .

В силу замкнутости силовых линий полей B и B0 поток результиру-

ющего поля B через произвольную замкнутую поверхность S равен нулю:
 B   BdS  0.
S

Таким образом, теорема Гаусса применительно к магнетикам имеет

такой же вид, как и в вакууме.
Согласно теореме о циркуляции магнитного поля
 Bdl  0 I   0  I k ,
k

где I  – сумма как макроскопических (внешних токов, называемых токами

проводимости), так и молекулярных токов, т. е.
I   I  I мол .
Из теории известно, что сумма всех молекулярных токов, охваченных
контуром интегрирования,
I мол   Jd l.
Следовательно,


B 
  J  dl  I .
 0 
L

81
 Величину под знаком интеграла обозначают буквой H и называют на-
пряженностью магнитного поля:
B
H  J,
0

поэтому теорему о циркуляции магнитного поля (теорему о циркуляции век-

тора H) можно записать как

 Hdl  I .
L

Согласно этому равенству циркуляция вектора напряженности магнит-

ного поля по некоторому замкнутому контуру равна алгебраической сумме
макроскопических токов (токов проводимости), охваченных этим контуром.
Из формулы, определяющей Н, следует, что индукция магнитного поля

B  0 (H  J ).

Опыт показывает, что в широком диапазоне напряженностей магнит-

ного поля вектор J пропорционален вектору H:
J   m H.
Коэффициент пропорциональности χm в этой формуле называют магнитной
восприимчивостью данного магнетика.
Так как J имеет ту же размерность, что и H (A/м), χm – безразмерная
величина. Объединяя две последние формулы, получаем
B  0 (1   m )H  0H,

где   1   m называется магнитной проницаемостью среды.

Диа- и парамагнетизм. Всякое вещество является магнетиком, т. е. оно
способно под действием магнитного поля приобретать магнитный момент
(намагничивается). В основе этого явления лежит взаимодействие магнит-
ного поля с микротоками – движущимися в атоме по круговым орбитам элек-
тронами.
Магнетики делятся на диа- и парамагнетики.
Диамагнетики – вещества, намагничивающиеся во внешнем магнит-
ном поле против его направления. У диамагнетиков  m  1,  m  0 , и, сле-
довательно,   1. Такое поведение объясняется тем, что атомы диамагнети-
ков не имеют собственного магнитного момента. Под действием внешнего
магнитного поля у них возникает индуцированный магнитный момент,
направленный против поля.

82
 К диамагнетикам относятся многие металлы (например, Ag, Au, Сu),
большинство органических соединений, смолы, углерод и т. д.
Диамагнетизм свойствен всем веществам.
Парамагнитики – вещества, намагничивающиеся во внешнем магнит-
ном поле по направлению поля (для них  m  1,  m  0 и   1).
Атомы (молекулы) парамагнетиков имеют отличный от нуля магнит-
ный момент. Вследствие теплового движения атомов их магнитные момен-
ты ориентированы беспорядочно. При внесении парамагнетика во внешнее
магнитное поле устанавливается преимущественная ориентация магнитных
моментов атомов по полю (полной ориентации препятствует тепловое дви-
жение атомов). Парамагнетик намагничивается, создавая собственное маг-
нитное поле, совпадающее по направлению с внешним полем и усиливающее
его. При устранении внешнего магнитного поля ориентация магнитных мо-
ментов атомов вследствие теплового движения нарушается, и парамагнетик
размагничивается.
К парамагнетикам относятся редкоземельные элементы, Pt, Аl и т. д.
Диамагнетизм наблюдается и в парамагнетиках, но он значительно меньше
парамагнетизма.
Ферромагнетики и их свойства. Помимо рассмотренных двух клас-
сов магнетиков существуют ферромагнетики – вещества, обладающие спон-
танной намагниченностью, т. е. они могут быть намагничены даже в отсут-
ствие внешнего магнитного поля. Для них   1 . К ферромагнетикам отно-
сятся железо, кобальт, никель, гадолиний, их сплавы и соединения (у железа
  5000 , у сплава супермаллоя   8000000 ).
У ферромагнетиков в отличие от диа- и парамагнетиков зависимость
J от Н нелинейна. При возрастании Н намагниченность J сначала возраста-
ет быстро, затем медленнее и, наконец, достигает магнитного насыщения Jн,
не зависящего от напряженности поля (рис. 3.22, участок 0–1). Такой харак-
тер зависимости J от Н объясняется тем, что по мере усиления внешнего поля
увеличивается степень ориентации молекулярных магнитных моментов по
этому полю. Однако данный процесс постепенно замедляется, так как умень-
шается число неориентированных моментов. Когда все моменты ориенти-
рованы по полю, дальнейшее увеличение J прекращается, и наступает маг-
нитное насыщение.
Из рис. 3.22 следует, что магнитная проницаемость ферромагнетика
  B / (0 H ) вначале возрастает с увеличением Н, затем достигает макси-
мума и начинает уменьшаться, стремясь в сильных магнитных полях к
единице (рис. 3.23).
Особенностью ферромагнетиков является то, что для них зависимость
J от H (а следовательно, и B от Н) определяется предысторией намагничи-

83
вания ферромагнетика. Это явление называется магнитным гистерезисом.
Уменьшение напряженности Н внешнего поля приводит к уменьшению на-
магниченности J вдоль кривой 1–2, лежащей выше кривой 1–0. При Н = 0
намагниченность J = Jос > 0, т. е. в ферромагнетике наблюдается остаточ-
ная намагниченность Jос.

Jн 1
Jос 2
–Hн –Hс 3 6
0 Hс Hн H
5 –J
ос
–Jн
4

Рис. 3.22

1
H
Рис. 3.23

С остаточной намагниченностью связано существование постоянных

магнитов. Намагниченность J ферромагнетиков обращается в нуль (точка 3
на рис. 3.22), если подействовать на него полем Нс, имеющим направление,
противоположное полю, вызвавшему намагничивание. Напряженность Нс на-
зывается коэрцитивной силой.
Дальнейшее увеличение напряженности поля противоположного на-
правления приводит к перемагничиванию ферромагнетика (кривая 3–4) до
насыщения (точка 4, Н = –Hн). Ферромагнетик можно снова размагнитить
(кривая 4–5–6) и вновь намагнитить до насыщения (кривая 6–7).

84
 Таким образом, в переменном магнитном поле намагниченность J фер-
ромагнетика изменяется вдоль кривой 1–2–3–4–5–6–1, которая называется
петлей гистерезиса. Как видно из рис. 3.22, одному и тому же значению Н
соответствует несколько значений J, т. е. намагниченность ферромагнети-
ка не является однозначной функцией Н.
Ферромагнетики характеризуются определенной температурой, назы-
ваемой точкой Кюри, при которой они теряют свои магнитные свойства. При
нагревании ферромагнетика выше точки Кюри он превращается в обычный
парамагнетик.
Процесс намагничивания ферромагнетиков сопровождается изменени-
ем его линейных размеров и объема. Это явление получило название магни-
тострикции.
Существование ферромагнетиков объясняется тем, что при темпера-
турах ниже точки Кюри он состоит из большого числа малых макроскопиче-
ских областей – доменов, самопроизвольно намагниченных до насыщения.
В последние годы широко используются полупроводниковые ферро-
магнетики – ферриты – соединения типа МeОFе2О3, где Me – ион двухва-
лентного металла (Fe, Mn, Co, Ni, Сu и др.). По сравнению с металлами фер-
риты имеют значительно большее удельное электрическое сопротивление.
Они применяются для изготовления сердечников радиочастотных контуров,
ферритовых антенн, элементов оперативной памяти в вычислительной тех-
нике и т. д.

3.13. Электромагнитная индукция

Явление электромагнитной индукции было открыто М. Фарадеем и за-

ключается в том, что в замкнутом проводящем контуре при изменении по-
тока магнитной индукции через поверхность, охватываемую этим контуром,
возникает электрический ток. Такой ток называется индукционным.
Опыты М. Фарадея. Опыт с катушкой и постоянным магнитом.
Вдвигание или выдвигание постоянного магнита в замкнутую на гальвано-
метр катушку (соленоид) вызывает отклонение стрелки гальванометра (воз-
никает индукционный ток), при этом отклонения стрелки происходят в про-
тивоположном направлении (рис. 3.24, а). Эти отклонения тем больше, чем
больше скорость движения магнита относительно катушки. Изменение полю-
сов магнита вызывает изменение направления отклонения стрелки. Индукци-
онный ток возникает также при неподвижном магните и двигающейся ка-
тушке.
Опыт с двумя катушками. Концы одной катушки присоединены к
гальванометру, а через другую катушку пропускается ток (рис. 3.24, б).
Стрелка гальванометра отклоняется в моменты включения или выключе-

85
ния тока, в моменты его увеличения или уменьшения, при перемещении ка-
тушек относительно друг друга.

а б E
S
N

Рис. 3.24

На основании многочисленных опытов Фарадей пришел к выводу, что

индукционный ток возникает всегда, когда изменяется поток магнитной ин-
дукции, пронизывающий контур катушки, замкнутой на гальванометр. Было
также установлено, что значение индукционного тока не зависит от способа
изменения потока магнитной индукции, а определяется лишь скоростью его
изменения – скоростью движения магнита или катушки, изменения силы
тока.

3.14. Закон электромагнитной индукции

Возникновение индукционного тока указывает на наличие в цепи элек-

тродвижущей силы Ei, называемой электродвижущей силой электромагнит-
ной индукции.
Значение Ei определяется законом электромагнитной индукции: элек-
тродвижущая сила электромагнитной индукции Ei в замкнутом проводящем
контуре равна по модулю и противоположна по знаку скорости изменения
магнитного потока через площадку, ограниченную этим контуром:
dФ B
Ei   ,
dt
где dФ B – изменение магнитного потока за промежуток времени dt.
Если сопротивление контура равно R, то согласно закону Ома сила ин-
дукционного тока Ii в контуре
Ei
Ii  ,
R
86
или с учетом закона Фарадея,
1 dФ B
Ii    .
R dt
Перепишем это выражение следующим образом:
1
I i dt   dB ,
R
где I i dt  dq – заряд, прошедший через сечение проводника. Следовательно,
1
dq   dB.
R
Если контур представляет собой N последовательно соединенных вит-
ков (например, соленоид), то
dФ B
Ei   N.
dt
Знак «минус» в формуле ЭДС и силы индукционного тока выражает
правило Ленца: индукционный ток всегда имеет направление, при котором
его магнитное поле противодействует изменению магнитного потока, вы-
зывающего индукционный ток.
Изменение магнитного потока может быть вызвано движением провод-
ника в магнитном поле или изменением индукции B поля. В случае если от-
резок проводника длиной l движется в однородном магнитном поле с индук-
цией B и пересекает его силовые линии со скоростью v, то возникновение
ЭДС электромагнитной индукции объясняется следующим образом. Вместе с
проводником, движущимся в магнитном поле со скоростью v, с такой же ско-
ростью перемещаются и его свободные электроны. На движущиеся в магнит-
ном поле заряженные частицы (электроны) действует сила Лоренца FЛ, пер-
пендикулярная скорости v и индукции поля B (рис. 3.25).
Под действием силы Лоренца свободные электроны в металлическом
проводнике перемещаются к одному из концов проводника. В результате на
конце A появляется избыточный отрицательный заряд, а на конце С – по-
ложительный, что приводит к возникновению разности потенциалов меж-
ду концами проводника. Эта разность потенциалов равна ЭДС индукции:
dФ B
Ei   ,
dt
где dФ B – поток магнитной индукции через площадку, ограниченную про-
водником длиной l за время dt (заштрихованная площадь на рис. 3.25).

87
 FЛ
C
+q

–q
A

FЛ В
Рис. 3.25

Так как изменение магнитного потока за промежуток времени dt

dФB  vdtBl sin ,
значение ЭДС индукции при движении проводника в магнитном поле мо-
жет быть выражено также следующим образом:
Ei  v Bl sin ,
где  – угол между проводником и скоростью его движения v.
Если неподвижный замкнутый проводящий контур находится в маг-
нитном поле, индукция которого изменяется, то причиной возникновения
индукционного тока в контуре является индуцированное (наведенное) элек-
трическое поле, силы которого и действуют на свободные носители заря-
дов в контуре.
Переменное магнитное поле индуцирует электрическое поле. Сило-
вые линии этого поля замкнутые, поэтому оно называется вихревым.
Индукционные токи возникают не только в линейных проводниках,
но и в массивных сплошных проводниках, помещенных в переменное маг-
нитное поле. Эти токи замкнуты в толще проводника. Их называют вихре-
выми, или токами Фуко (по имени первого исследователя).

3.15. Индуктивность контура. Самоиндукция

Если по произвольному замкнутому контуру проходит электрический

ток, то он создает собственное магнитное поле. Собственный магнитный по-

88
ток, пронизывающий площадку, ограниченную контуром, называется пото-
ком самоиндукции Фs контура. Поток самоиндукции прямо пропорциона-
лен силе тока:
Ф s  LI .
Коэффициент пропорциональности L называется индуктивностью контура
и является его электрической характеристикой.
Из определения потока самоиндукции следует, что индуктивность кон-
тура численно равна потоку самоиндукции через площадку, ограниченную
контуром, при силе тока в контуре, равной единице:
Фs
L .
I
Индуктивность L зависит от геометрической формы и размеров кон-
тура, а также от свойств среды, в которой он находится.
Если ток в контуре изменяется, то изменяется и созданный этим то-
ком собственный магнитный поток. В контуре наблюдается явление электро-
магнитной индукции, которое в этом случае называется самоиндукцией: из-
меняющийся собственный магнитный поток наводит в контуре ЭДС, препят-
ствующую изменению тока в контуре.
Закон электромагнитной индукции в этом случае принимает вид

dФ s dI
Eis    L .
dt dt

В системе СИ индуктивность измеряется в генри (Гн), 1 Гн = 1 В·1 с/1 А.

Один генри – индуктивность такого контура, в котором изменение тока на
1 А за 1 с вызывает ЭДС самоиндукции, равную 1 В.

3.16. Взаимная индукция

Пусть два неподвижных контура (1 и 2), расположены достаточно близ-

ко друг к другу (рис. 3.26). Ток I1 в контуре 1 создает магнитный поток (поле,
образующее этот поток, на рисунке изображено сплошными линиями), про-
порциональный силе тока I1.
Часть этого потока Ф21, пронизывающая контур 2, равна

Ф 21  L21I1,

где L21 – коэффициент пропорциональности.

89
 1 2

I1 I2

Рис. 3.26

При изменении I1 в контуре 2 индуцируется ЭДС Eis2, которая по закону

электромагнитной индукции Фарадея равна
dФ 21 dI
Eis2     L21 1 .
dt dt
Ток I2 в контуре 2 создает свой магнитный поток (пунктирные линии
на рис. 3.26). Пусть Ф12 – часть этого потока, пронизывающего контур 1.
Тогда
Ф12  L12 I 2 ,
где L12 – коэффициент пропорциональности.
При изменении I2 в контуре 1 индуцируется ЭДС Eis1:
dФ12 dI
Eis1     L12 2 .
dt dt
Возникновение ЭДС в одном из контуров при изменении силы тока в
другом называется взаимной индукцией. Коэффициенты L21 и L12 называются
взаимной индуктивностью контуров. Расчеты и эксперимент показывают, что
L12  L21.
Коэффициенты L12 и L21 зависят от размеров, геометрической формы
и взаимного расположения контуров, а также от магнитной проницаемости
окружающей среды. Единица взаимной индуктивности – генри (Гн).

90
 4. ТЕОРИЯ МАКСВЕЛЛА ЭЛЕКТРОМАГНИТНОГО ПОЛЯ

4.1. Уравнения Максвелла в интегральной форме

Явление электромагнитной индукции в неподвижных проводниках, на-

ходящихся в переменном магнитном поле, указывает на то, что электрическое
и магнитное поля являются частями единого электромагнитного поля. Осно-
вываясь на этой гипотезе, Максвелл обобщил опытные законы электромаг-
нетизма, а именно, теорему Остроградского–Гаусса на электрическое поле,
закон полного тока для магнитного поля и закон электромагнитной индукции
и в результате пришел к созданию единой теории электромагнитного поля.
Математически эта теория представляется в виде системы уравнений, ко-
торые получили название уравнений Максвелла.
Данные уравнения записываются в дифференциальной и интеграль-
ной форме. С помощью уравнений, записанных в дифференциальной форме,
находится связь между величинами (напряженностью электрического и маг-
нитного полей, плотностью тока и т. д.), характеризующими поле в каждой
его точке. Уравнения, записанные в интегральной форме, устанавливают
связь между характеристиками поля в его произвольных, конечных областях
(объем, поверхность, замкнутый контур). Переход от одной формы записи
уравнений Максвелла к другой осуществляется с помощью соответствую-
щих теорем векторного анализа.
Первое уравнение Максвелла. Это уравнение является обобщением
закона Фарадея на электромагнитную индукцию. Согласно этому закону ЭДС
индукции в замкнутом контуре L
dФ
Ei   ,
dt
dФ
где – скорость изменения магнитного потока через поверхность S,
dt
ограниченную контуром L. При неподвижном контуре магнитный поток
   BdS зависит от времени только через вектор индукции В. Поэтому
S

d B
Ei   
dt S
BdS   
t
dS.
S

Так как циркуляция вектора напряженности электрического поля по

замкнутому контуру равна ЭДС индукции в этом контуре:
Ei   Edl,
L

91
сравнение двух последних формул дает
B
 Edl    t dS.
L S

Это равенство есть первое уравнение Максвелла в интегральной форме.

Ток смещения. Второе уравнение Максвелла. Из закона Фарадея сле-
дует, что переменное магнитное поле вызывает появление электрического по-
ля, приводящего, в свою очередь, к возникновению тока в проводнике. Со-
гласно уравнению Максвелла должно существовать и обратное явление, т. е.
меняющееся электрическое поле должно приводить к появлению в простран-
стве магнитного поля. Для количественного описания этого явления Макс-
велл ввел понятие тока смещения Iсм, вектор плотности jсм которого опреде-
ляется скоростью изменения вектора электрического смещения D:
D
jсм  .
t
Полный ток Iполн равен сумме тока проводимости
I   jdS
S
и тока смещения
D
I см   jсм dS   dS ,
S S dt

поэтому плотность полного тока также равна соответствующей сумме:

D
jполн  j  .
dt
С учетом тока смещения закон полного тока для электромагнитного
поля (теорема о циркуляции вектора Н) записывается следующим образом:
 D 
 Hdl 
L
S
j

 dS.
dt 

Это равенство – второе уравнение Максвелла в интегральной форме.

Оно подтверждает, что магнитные поля возбуждаются либо электри-
ческими токами, либо переменными электрическими полями.
Третье уравнение Максвелла есть обобщение теоремы Гаусса для
электростатического поля в диэлектрической среде на переменные поля:
 DdS   dV .
S V

92
 Здесь ρ – плотность заряда; S – произвольная замкнутая поверхность,
ограничивающая объем V.
Четвертое уравнение Максвелла – это теорема Гаусса для магнитно-
го поля:
 BdS  0.
S

4.2. Уравнения Максвелла в дифференциальной форме

Переход от интегральной формы записи уравнений Максвелла к диф-

ференциальной осуществляется с помощью двух теорем векторного анали-
за – теоремы Гаусса и теоремы Стокса.
Теорема Гаусса связывает поток некоторого вектора A = iAx + jAy +
kAz (i, j и k – единичные векторы, направленные вдоль осей координат X, Y
и Z соответственно) через произвольную замкнутую поверхность S с инте-
гралом от дивергенции вектора A по объему V, ограниченному поверхно-
стью S:

 AdS   divAdV ,
S V

где по определению
Ax Ay Az
divA    .
x y z
Теорема Стокса связывает циркуляцию вектора A по некоторому про-
извольному замкнутому контуру L с интегралом от ротора этого вектора по
поверхности S, ограниченной контуром L:

 Adl   rotAdS,
L S

где по определению

i j k
    A A   A A   A A 
rot A  A  i  z  y   j z  x   k  y  x .
x y z  y z   x z   x y 
Ax Ay Az

С использованием этих теорем уравнения Максвелла в интегральной

форме записываются в дифференциальной форме следующим образом:

93
 первое и второе уравнения –
B D
rot E   , rot H  j  ,
t t
третье и четвертое уравнения –
divD  , divB  0.
В уравнениях Максвелла величины D, E, B и H связаны между собой.
В изотропных средах (кроме сегнетоэлектриков и ферромагнетиков) эта связь
следующая:
D  0E, B  0 H, j  E.
Последнее из этих уравнений – закон Ома в дифференциальной форме.
В отличие от законов классической физики (законов Ньютона), инва-
риантных относительно преобразований Галилея при переходе от одной инер-
циальной системы к другой, уравнения Максвелла инвариантны относитель-
но преобразований Лоренца, что, в конечном итоге, привело к созданию спе-
циальной теории относительности. Кроме того, из этих уравнений следует
вывод о существовании электромагнитных волн.

94
 ЛИТЕРАТУРА

1. Детлаф, А. А. Курс физики: учеб. пособие для втузов / А. А. Детлаф,

Б. М. Яворский. – М.: Высшая школа, 2005. – 720 с.
2. Зисман, Г. А. Курс общей физики: учеб. пособие: в 3 т. Т. 2. Электричество и
магнетизм / Г. А. Зисман, О. М. Тодес. – СПб.: Лань, 2007. – 352 с.
3. Савельев, И. В. Курс общей физики: учеб. пособие для втузов: в 3 т. Т. 2.
Электричество и магнетизм. Волновая физика. Оптика / И. В. Савельев. – СПб.: Лань,
2012. – 336 с.
4. Сивухин, Д. В. Курс физики: в 5 т. Т. 3. Электричество / Д. В. Сивухин. – М.:
Фиматлит/МФТИ, 2004. – 654 с.
5. Трофимова, Т. И. Курс физики: учеб. пособие для вузов / Т. И. Трофимова. –
М.: Высшая школа, 2006. – 558 с.
6. Физика: учеб. пособие для абитуриентов / Е. Н. Бодунов, Ю. А. Кытин,
В. И. Никитченко, А. М. Петухов, Р. А. Романова. – СПб.: ПГУПС, 2012. – 188 с.
7. Физика. Электричество и магнетизм: учеб. пособие для учащихся факультета
довузовской подготовки / Ю. А. Кытин, В. И. Никитченко, А. М. Петухов, Р. А. Рома-
нова. – СПб.: ПГУПС, 2007. – 43 с.
8. Фиргант, Е. В. Руководство к решению задач по курсу общей физики: учеб.
пособие / Е. В. Фиргант. – СПб.: Лань, 2009. – 352 с.
9. Чертов, А. Г. Задачник по физике: учеб. пособие для втузов / А. Г. Чертов,
А. А. Воробьев. – М.: Физматлит, 2009. – 640 с.

95
 СОДЕРЖАНИЕ

Предисловие ............................................................................................................................ 3
1. Электростатика .................................................................................................................. 5
1.1. Электрические заряды. Закон сохранения электрического заряда ......................... 5
1.2. Взаимодействие электрических зарядов. Закон Кулона .......................................... 5
1.3. Электрическое поле. Напряженность поля ............................................................... 7
1.4. Напряженность поля точечного заряда. Принцип суперпозиции
электрических полей .......................................................................................................... 8
1.5. Поток вектора напряженности ................................................................................. 10
1.6. Теорема Гаусса........................................................................................................... 11
1.7. Применение теоремы Гаусса для расчета напряженности
электростатических полей ............................................................................................... 13
1.8. Потенциал. Разность потенциалов. Работа сил электростатического поля ......... 18
1.9. Связь между напряженностью поля и разностью потенциалов............................ 20
1.10. Вычисление разности потенциалов некоторых электростатических полей ...... 22
1.11. Диэлектрики и проводники в электростатическом поле ..................................... 23
1.12. Электроемкость........................................................................................................ 29
1.13. Энергия заряженных тел. Энергия электрического поля .................................... 34
2. Постоянный электрический ток ................................................................................... 38
2.1. Электрический ток. Сила и плотность тока ............................................................ 38
2.2. Сторонние силы. Электродвижущая сила источника тока.................................... 40
2.3. Закон Ома ................................................................................................................... 40
2.4. Последовательное и параллельное соединение проводников............................... 43
2.5. Работа и мощность тока. Закон Джоуля–Ленца ..................................................... 44
2.6. Элементарная классическая теория электропроводности металлов .................... 45
2.7. Электрический ток в электролитах. Законы электролиза...................................... 49
2.8. Электрический ток в газах. Несамостоятельный и самостоятельный
газовые разряды ................................................................................................................ 50
2.9. Ток в вакууме. Термоэлектронная эмиссия. Диод.
Электронно-лучевая трубка ............................................................................................. 52
2.10. Зонная теория электропроводности твердых тел ................................................. 54
3. Магнетизм.......................................................................................................................... 59
3.1. Магнитное поле. Индукция магнитного поля......................................................... 59
3.2. Сила, действующая на проводник с током в магнитном поле. Сила Ампера ..... 61
3.3. Действие магнитного поля на движущийся заряд. Сила Лоренца ....................... 63
3.4. Закон Био–Савара–Лапласа ...................................................................................... 66
3.5. Расчет магнитных полей с помощью закона Био–Савара–Лапласа ..................... 67
3.6. Взаимодействие параллельных токов...................................................................... 69
3.7. Контур с током в магнитном поле ........................................................................... 70
3.8. Циркуляция вектора магнитной индукции в вакууме. Закон полного тока ........ 72

96
 3.9. Магнитное поле соленоида и тороида ..................................................................... 74
3.10. Поток вектора магнитной индукции. Теорема Гаусса для магнитного поля .... 77
3.11. Работа по перемещению проводника и контура с током в магнитном поле ..... 78
3.12. Магнитное поле в веществе .................................................................................... 80
3.13. Электромагнитная индукция .................................................................................. 85
3.14. Закон электромагнитной индукции ....................................................................... 86
3.15. Индуктивность контура. Самоиндукция ............................................................... 88
3.16. Взаимная индукция ................................................................................................. 89
4. Теория Максвелла электромагнитного поля ............................................................. 91
4.1. Уравнения Максвелла в интегральной форме ........................................................ 91
4.3. Уравнения Максвелла в дифференциальной форме .............................................. 93
Литература ............................................................................................................................ 95

97
 Учебное издание

Бодунов Евгений Николаевич

Никитченко Валерий Иванович
Петухов Александр Михайлович
Хохлов Григорий Григорьевич

ИНТЕНСИВНЫЙ КУРС ФИЗИКИ

Электростатика,
постоянный электрический ток,
магнетизм

Учебное пособие

Редактор и корректор А. А. Гранаткина

Компьютерная верстка А. А. Стукановой

План 2011 г., № 82

Подписано в печать с оригинал-макета 13.02.2014.

Формат 60×84 1/16. Бумага для множ. апп. Печать ризография.
Усл. печ. л. 6,13. Тираж 300 экз.
Заказ 1195.

ФГБОУ ВПО ПГУПС. 190031, СПб., Московский пр., 9.

Типография ФГБОУ ВПО ПГУПС. 190031, СПб., Московский пр., 9.

98
