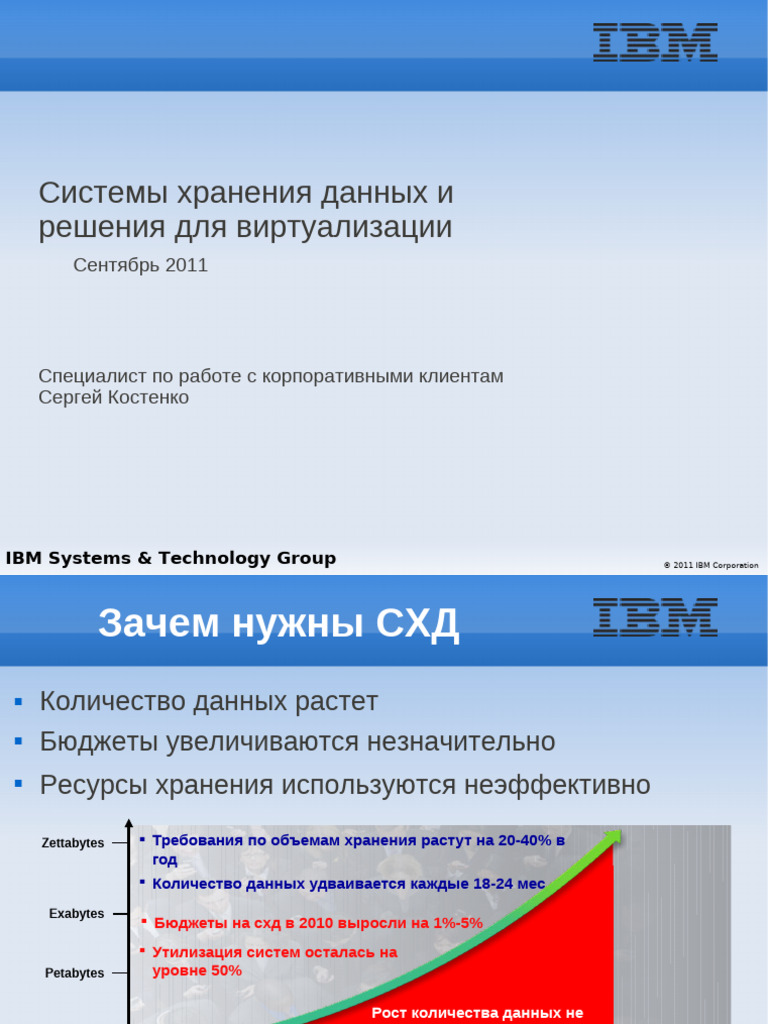

Системы хранения данных и

решения для виртуализации

Сентябрь 2011

Специалист по работе с корпоративными клиентам

Сергей Костенко

IBM Systems & Technology Group © 2011 IBM Corporation

 Зачем нужны СХД
 Количество данных растет
 Бюджеты увеличиваются незначительно

Ресурсы хранения используются неэффективно
Zettabytes  Требования по объемам хранения растут на 20-40% в
год
 Количество данных удваивается каждые 18-24 мес

Exabytes
 Бюджеты на схд в 2010 выросли на 1%-5%
 Утилизация систем осталась на
Petabytes уровне 50%

Рост количества данных не

соответствует росту
Terabytes бюджетов на их хранение
Gigabytes
2000 2005 2010 2015

IBM Systems & Technology Group © 2011 IBM Corporation

 Какие бывают системы хранения
данных
По скорости работы с данными
Скорость доступа

●Системы хранения оперативных данных

On-line storage - Дисковые подсистемы

●Системы хранения резервных копий и архива

Near-Line storage – ленточные подсистемы
стоимость хранения

●Длительное хранение исторических данных

Off-line storage – хранение данных на ленточных носителях

IBM Systems & Technology Group © 2011 IBM Corporation

 Какие бывают системы хранения
данных
 По способу подключения к серверу
– DAS – direct attached storage
• Системы хранения данных напрямую
подключённые к хостам
– SAN – Storage area Network
• Системы хранения данных подключены
к специализированной сети хранения
данных
– NAS – Network attached storage
• Специализированные файловые
сетевые хранилища

IBM Systems & Technology Group © 2011 IBM Corporation

 Архитектура DAS

• Direct Attached Storage = непосредственное подключение к

серверу

• Устройства хранения подключены по интерфейсу SCSI / FC / SAS

• Невозможность разделить ресурсы между серверами

• Нет централизованного управления ресурсами

• Ограниченная масштабируемость

• Нагрузки на сервера

10 90 50

IBM Systems & Technology Group © 2011 IBM Corporation

 SAN – Storage area Network
• Системы хранения данных подключаются к
серверам через коммутаторы

• Предоставляет возможность консолидации

хранилищ и улучшенного использования
дискового пространства

• Практически бесконечное
масштабирование

• Дает возможность комплексного

обслуживания меньшим количеством
персонала

IBM Systems & Technology Group © 2011 IBM Corporation

 NAS – Network attached
storage
Устройство хранения подключается к ЛВС
(Локальная вычислительная сеть) Ethernet и
используется всеми устройствами в сети

• Легкость установки, использует уже

имеющуюся инфраструктуру IP сети

• Не снимает вопросы полосы пропускания

ЛВС

IBM Systems & Technology Group © 2011 IBM Corporation

 IBM Product line

Storwize V7000
• FC connectivity (8/16/32/64)
Performance / Scalability

• Up to 240/480/720/960 SAS Drives

• Up to 120/240/360/480 SATA
DS5000 Drives

• FC connectivity (up to 16) • FlashCopy, VolumeCopy, Thin

Provisioning, Easy Tire
DS3000 • Up to 448 FC/SATA drives
• External Virtualization
• FC (4 ports), SAS (2 or 6), • Partitions, FlashCopy,
VolumeCopy and ERM • Metro/Global Mirroring
iSCSI (4) connectivity
• Up to 192 SAS/SATA drives
• Partitions, FlashCopy
and VolumeCopy

IBM Systems & Technology Group © 2011 IBM Corporation

 Так что же Вы хотите
получить от СХД
 Доступность и правильное использование
 Производительность
 Функциональная гибкость
 Поддержка хост подключений
 Поддержка независимых поставщиков ПО
 Виртуализация и “тонкий провизининг”
 Локальная репликация
 Миграция данных
 Удалённая репликация
 Простота использования
IBM Systems & Technology Group © 2011 IBM Corporation
 Виртуализация в СХД

Enterprise Level
➢XIV
➢SVC (SAN Volume Controller)

Midrange?
➢Storwize V7000

IBM Systems & Technology Group © 2011 IBM Corporation

 XIV
✔XIV® был приобретён компанией IBM в Декабре 2007
года
✔IBM XIV Storage System построен на уникальной GRID
технологии
✔Инновационный подход XIV успешно прошёл SPC
тестирование
✔На сегоднешний день установленно более 10000
систем
✔Продукт находится в разработке уже более 6ти лет
✔Более 3х лет в продакшине
✔На основе системы было зарегистрировано более 50
патентов
✔XIV сегодня – часть компании IBM, для наших
клиентов это:
СХД нового поколения
IBM интеграция, поддержка и сервис

IBM Systems & Technology Group © 2011 IBM Corporation

 Архитектура XIV
Архитектура сдвоенного контроллера или
Централизированый кеш, CPU
Parallel Grid?
Архитектура Parallel GRID
Специализированный
Hardware дизайн и дороговизна Простота и дешевизна
компонентов
Сложная и ручная настройка
Tier 1 производительность и
Цена, производительность,
функцональность
использование
Самовостанавлюващаяся
автоматизированая система

Interface Interface Interface

Controllers

Interface Interface Interface

Switching
Cache

Node Node Node

JBOD JBOD

IBM Systems & Technology Group © 2011 IBM Corporation

 Принципы дизайна

 Паралельный процессинг данных

 Гранулированное распределение
 Блочные компоненты
 Связанные диски, память и процессора
 Простоа использования
 Быстрое и автоматическое востановление
системы

IBM Systems & Technology Group © 2011 IBM Corporation

 Виртуализация

 Каждый том распределены по всем дискам

 Данные "разделяются" на 1 МБ "блоки" и хранятся на всех
дисках системы
 XIV алгоритм автоматически распределяет “блоки” на всех
дисках в системе псевдо-случайным образом
 Диски ведут себя как один массив XIV балансирует
“загрузку” данными и распределяет её
 Все шпиндели задействованы в процессе распределения
 Устранения “гарячих точек”, быстрое восстановление

IBM Systems & Technology Group © 2011 IBM Corporation

 SAN Volume Controller
Централизованное управление ресурсами хранения данных
Объединение емкости нескольких систем хранения в сети
хранения данных (SAN)
Создание кластера пары «модулей системы хранения» на основе
технологии IBM System x
Инновационная и тесно интегрированная поддержка
твердотельных жестких дисков
Масштабируемость для поддержки до 1024 хост-серверов
Легкий в использовании графический интерфейс управления
Динамическая миграция данных
Управление многоуровневой средой хранения данных
…...

IBM Systems & Technology Group © 2011 IBM Corporation

 Как это работает
SAN Volume Controller повышает гибкость и
эффективность инфраструктуры хранения данных

Изменения
инфраструктуры
Управление всеми
не влияют на
ресурсами с
приложения
одной консоли
Virtual Virtual Virtual Virtual
Disk Disk Disk Disk

SAN
Единые SAN Volume Controller
службы
копирования Advanced Copy Services

Storage Pool
Емкость всех систем
DS8000 DS4000 EMC HP хранения может
HDS
быть доступна для
всех серверов

IBM Systems & Technology Group © 2011 IBM Corporation

 Storwize V7000 - Start Small and
Grow as Needed

IBM Storwize V7000 предлагает

масштабируемый рост и гибкость в выборе
дисков, их размера, типа, количества как в полке
так и во всей системе
Drive Choices
Ростите по надобносьти
 2.5-inch: up to 24 drives/bay
– 146 GB 15K RPM SAS
– 300 GB 10K RPM SAS
– 450 GB 10K RPM SAS
– 600 GB 10K RPM SAS Storwize V7000 Enclosures
– 300 GB E-MLC Solid-State  До 8 полок расширения на
контроллер
 3.5-inch: up to 12 drives/bay  2, 3, 4 контроллера в кластере
– 2 TB 7,200 RPM NL-SAS
 Смешаные полки расширения
х12, х24
 RAID 0, 1, 5, 6, 10
 Смешаные диски в полке
расширения
 До 960 дисков
Начните с малого

IBM Systems & Technology Group © 2011 IBM Corporation

 Storwize V7000
Connectivity
Четыре 8 Gb FC Два USB Два Gb-E Два SAS 2.0 Два 10 Gb-E

Внешние порты полки контроллеров

– (8) 8 Gb Fibre Channel SAN порты
– (4) 1 GbE iSCSI порты
– (4) 10 GbE iSCSI (model 312/324) порты
– Мультипасинг драйвера входят в комплект без доп. платы

 Порты соеденения с полками расширения

– (4) SAS 2.0 порта SAS 2.0
– Четыре пары кабелей на SAS порт (одна на передачу 1 2 3 4 кабеля
одна на приём) 1 3 4
2
– Каждая пара 6 Gb/s

IBM Systems & Technology Group © 2011 IBM Corporation

 Функционал
Feature Storwize V7000
RAID Options 0,1,5,6,10
Mix and match drives in the same enclosure Yes
Drive types 3.5-inch 2 TB Nearline SAS
2.5-inch 146, 300, 450, 600 GB SAS, 300 GB SSD
Connectivity 8 Gb FC (4, 2, 1), 1 Gb iSCSI
Thin provisioning Included
Storage Tiering – Sub-Volume level (Easy Tier) Included
Local copy: Full clone Included
Local copy: Full clone + incremental Included
Local copy: Space efficient Included
Local Mirror Included
Multi-path drivers Included
Management interface Included
Health and capacity monitoring Included
Non disruptive volume migration Included
Virtualization of external storage arrays Optional Storwize V7000 feature
Remote copy – Synchronous and Asynchronous Optional Storwize V7000 feature
Integrated FlashCopy management with middleware FlashCopy Manager
Automated remote copy recovery Tivoli Storage Productivity Center
Performance and file system utilization analytics Tivoli Storage Productivity Center

IBM Systems & Technology Group © 2011 IBM Corporation

 Value

Virtualization

IBM Systems & Technology Group © 2011 IBM Corporation

 Q&A

IBM Systems & Technology Group © 2011 IBM Corporation
