7 Cabin

T020D617

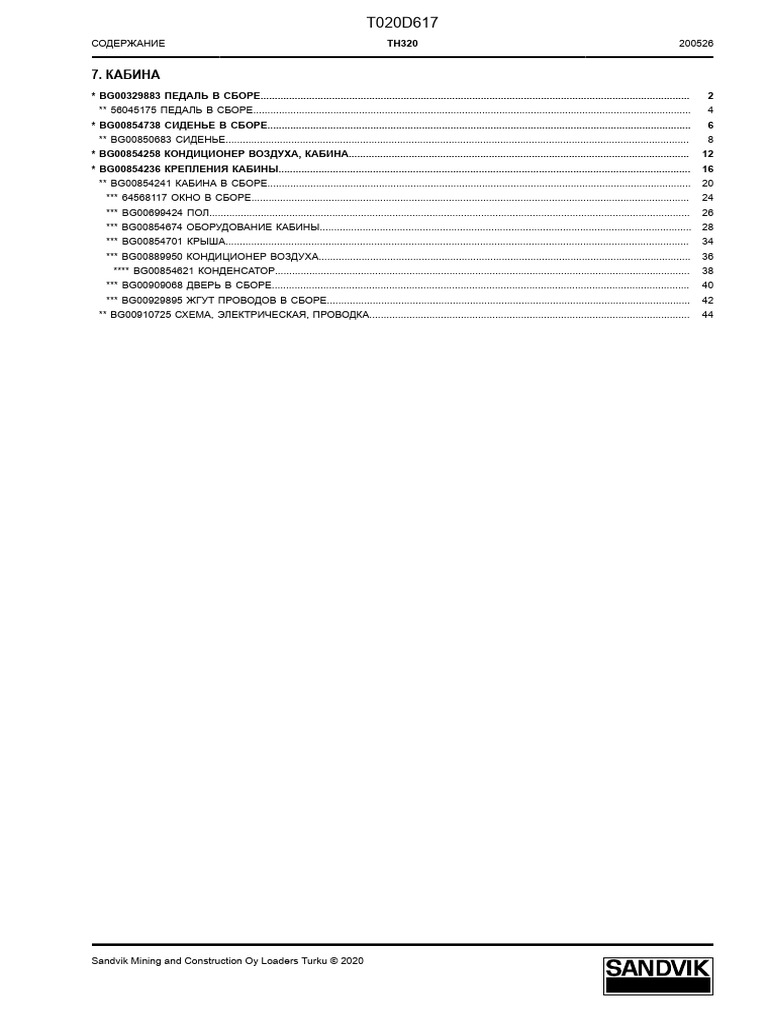

СОДЕРЖАНИЕ TH320 200526
7. КАБИНА
* BG00329883 ПЕДАЛЬ В СБОРЕ...................................................................................................................................................... 2
** 56045175 ПЕДАЛЬ В СБОРЕ......................................................................................................................................................... 4
* BG00854738 СИДЕНЬЕ В СБОРЕ.................................................................................................................................................... 6
** BG00850683 СИДЕНЬЕ.................................................................................................................................................................. 8
* BG00854258 КОНДИЦИОНЕР ВОЗДУХА, КАБИНА....................................................................................................................... 12
* BG00854236 КРЕПЛЕНИЯ КАБИНЫ................................................................................................................................................ 16
** BG00854241 КАБИНА В СБОРЕ.................................................................................................................................................... 20
*** 64568117 ОКНО В СБОРЕ......................................................................................................................................................... 24
*** BG00699424 ПОЛ........................................................................................................................................................................ 26
*** BG00854674 ОБОРУДОВАНИЕ КАБИНЫ.................................................................................................................................. 28
*** BG00854701 КРЫША.................................................................................................................................................................. 34
*** BG00889950 КОНДИЦИОНЕР ВОЗДУХА.................................................................................................................................. 36
**** BG00854621 КОНДЕНСАТОР................................................................................................................................................. 38
*** BG00909068 ДВЕРЬ В СБОРЕ.................................................................................................................................................. 40
*** BG00929895 ЖГУТ ПРОВОДОВ В СБОРЕ............................................................................................................................... 42
** BG00910725 СХЕМА, ЭЛЕКТРИЧЕСКАЯ, ПРОВОДКА................................................................................................................ 44
Sandvik Mining and Construction Oy Loaders Turku © 2020

BG00329883 bB
1 (45) ПЕДАЛЬ В СБОРЕ 200526
12
13
14 8
15 9
2
10 14
6
3
11

BG00329883 bB
200526 ПЕДАЛЬ В СБОРЕ 2 (45)
Поз. Кат. номер Описание Стандартная маркировка Кол-во

e
1 56045175 ПЕДАЛЬ В СБОРЕ СМ. СТР. 7-4 1
2 BG00302218 ПЛАСТИНА, МОНТАЖНАЯ ДАТЧИК ДРОССЕЛЬНОЙ ЗАСЛОНКИ 1
3 BG00302330 ДАТЧИК ПОЛОЖ. ДРОССЕЛЬНОЙ ЗАСЛ., ШИМ 1
4 BG00302259 РЫЧАГ КРЫШКА КЛЕММЫ ЗАПУСКА ОТ ВН.ИСТ. 1
5 56037852 ПАЛЕЦ LESJOFORS4621 1
. . . . .
6 56037851 ХОМУТ LESJOFORS4620 1
7 06743104 ШАРНИР, ШАРОВОЙ - 1
8 06530386 ВИНТ С ШЕСТ. ГОЛ. (ПОЛНАЯ) M6X20 - 8.8, ISO 4017 2
. . . . .
11 06574406 ГАЙКА, ШЕСТИГРАННАЯ M6 - 8, SFS 2067 1
12 06574409 ГАЙКА, ШЕСТИГРАННАЯ M12 - 8, ISO 4032 1
13 06575109 ГАЙКА, ШЕСТИГРАННАЯ, С НЕЙЛОНОВЫМ M12 - 8 , DIN 985 1
КОЛЬЦЕВЫМ ВКЛАДЫШЕМ
14 06581406 ШАЙБА, ПЛОСКАЯ 6, SFS 2041 6
15 06589454 ШАЙБА, ПЛОСКАЯ 1/2 ДЮЙМА, DIN 9021 2
. . . . .

56045175 bB
3 (45) ПЕДАЛЬ В СБОРЕ 200526
5
3 7
10
7
9 11 6

56045175 bB
200526 ПЕДАЛЬ В СБОРЕ 4 (45)

e
1 56045173 ПЕДАЛЬ 1
2 56045174 ОПОРНЫЙ БЛОК 1
3 56045176 ПАЛЕЦ 1
4 05122000 ВТУЛКА - 2
5 06751001 СМАЗОЧНЫЙ НИППЕЛЬ BSP 1/8, прям. 1
. . . . .
6 06575109 ГАЙКА, ШЕСТИГРАННАЯ, С НЕЙЛОНОВЫМ M12 - 8 , DIN 985 1
7 06574407 ГАЙКА, ШЕСТИГРАННАЯ M8 - 8, SFS 2067 2
8 06530410 БОЛТ С ШЕСТ. ГОЛ. (НЕПОЛНАЯ) M8X45 - 8.8, ISO 4014 1
10 56045421 ПРУЖИНА, СЖАТАЯ 2X21,4X88.5 1
. . . . .
11 06582409 ШАЙБА 12 1

BG00854738 bB
5 (45) СИДЕНЬЕ В СБОРЕ 200526

BG00854738 bB
200526 СИДЕНЬЕ В СБОРЕ 6 (45)

e
1 BG00850683 СИДЕНЬЕ СМ. СТР. 7-8 1
2 AF00100320 ВИНТ С ШЕСТ. ГОЛОВ. (ПОЛНАЯ) M8X16 - 8.8, ISO 4017 4

BG00850683 aA
7 (45) СИДЕНЬЕ 200526

BG00850683 aA
200526 СИДЕНЬЕ 8 (45)

e
1 08900966 СПИНКА - 1
2 08900967 СИДЕНЬЕ - 1
7 08900924 ВТУЛКА - 2
9 08900968 СПИНКА -
27 08900912 РЫЧАГ - 1
. . . . .
29 08900913 ЗАЩИТА - 1
30 BG00922715 ПОДЛОКОТНИК ПОДЛОКОТНИК, 65/270 ПРАВ. 1
31 08900915 КРЕПЛЕНИЕ - 1
32 BG00922716 ПОДЛОКОТНИК ПОДЛОКОТНИК, 65/270 ЛЕВ. 1
33 08900917 ЗАЩИТА - 1
. . . . .
35 08900918 НАПРАВЛЯЮЩАЯ - 1
39 08900843 РЕМЕНЬ БЕЗОПАСНОСТИ - 1
42 08900919 ПРУЖИНА - 1
46 08900920 ПОДШИПНИК - 1
47 08900921 РУКОЯТКА - 1
. . . . .
48 08900922 ПРУЖИНА - 1
120 08900946 ЗАЩИТА - 1
125 08900947 РОЛИК - 4
127 08900948 ВТУЛКА - 2
129 08900949 ПРУЖИНА - 2
. . . . .
132 08900950 АМОРТИЗАТОР - 1
141 08900951 ПРУЖИНА - 2
143 08900969 ШАЙБА, УПОРНАЯ - 1
145 08900952 ВТУЛКА - 1
151 08900953 РЕЗИНОВАЯ ПЛАСТИНА - 1
. . . . .
152 08900954 ПОДУШКА, РЕЗИНОВАЯ - 2
154 08900956 ВТУЛКА - 2
155 08900957 ДАТЧИК - ВКЛ.156-158 1
156 08900958 ПРУЖИНА - 1
. . . . .
158 08900960 РОЛИК - 1
166 08900961 РУКОЯТКА - 1
167 08900962 ВТУЛКА - ВКЛ.145, 166 1
171 08900963 ПОДШИПНИК - ВКЛ.172 2
. . . . .
172 08900964 ВТУЛКА - 2
173 08900965 МОНТАЖНЫЙ КОПМЛЕКТ - ВКЛ.125, 127, 129, 154 1

BG00850683 aA
9 (45) СИДЕНЬЕ 200526

BG00850683 aA
200526 СИДЕНЬЕ 10 (45)

e
1 08900966 СПИНКА - 1
2 08900967 СИДЕНЬЕ - 1
7 08900924 ВТУЛКА - 2
9 08900968 СПИНКА -
27 08900912 РЫЧАГ - 1
. . . . .
29 08900913 ЗАЩИТА - 1
30 BG00922715 ПОДЛОКОТНИК ПОДЛОКОТНИК, 65/270 ПРАВ. 1
31 08900915 КРЕПЛЕНИЕ - 1
32 BG00922716 ПОДЛОКОТНИК ПОДЛОКОТНИК, 65/270 ЛЕВ. 1
33 08900917 ЗАЩИТА - 1
. . . . .
39 08900843 РЕМЕНЬ БЕЗОПАСНОСТИ - 1
42 08900919 ПРУЖИНА - 1
46 08900920 ПОДШИПНИК - 1
47 08900921 РУКОЯТКА - 1
. . . . .
48 08900922 ПРУЖИНА - 1
120 08900946 ЗАЩИТА - 1
125 08900947 РОЛИК - 4
127 08900948 ВТУЛКА - 2
129 08900949 ПРУЖИНА - 2
. . . . .
132 08900950 АМОРТИЗАТОР - 1
141 08900951 ПРУЖИНА - 2
143 08900969 ШАЙБА, УПОРНАЯ - 1
145 08900952 ВТУЛКА - 1
151 08900953 РЕЗИНОВАЯ ПЛАСТИНА - 1
. . . . .
154 08900956 ВТУЛКА - 2
155 08900957 ДАТЧИК - ВКЛ.156-158 1
156 08900958 ПРУЖИНА - 1
. . . . .
158 08900960 РОЛИК - 1
166 08900961 РУКОЯТКА - 1
167 08900962 ВТУЛКА - ВКЛ.145, 166 1
171 08900963 ПОДШИПНИК - ВКЛ.172 2
. . . . .
172 08900964 ВТУЛКА - 2
173 08900965 МОНТАЖНЫЙ КОПМЛЕКТ - ВКЛ.125, 127, 129, 154 1

BG00854258 dD
11 (45) КОНДИЦИОНЕР ВОЗДУХА, КАБИНА 200526
9
12
1 15
16
6
11
13 17
19
6
11
13
3
5
10
18

BG00854258 dD
200526 КОНДИЦИОНЕР ВОЗДУХА, КАБИНА 12 (45)

e
1 06532044 ВИНТ С ШЕСТ. ГОЛ. (ПОЛНАЯ) 1
3 64111637 ЗАЖИМ ШЛАНГА 24 ММ 1
4 64401073 ХОМУТ ДЛЯ ШЛАНГА 2
5 64403990 ВИНТ С ШЕСТ. ГОЛ. (ПОЛНАЯ) M10X20 - 8.8 1
6 64404002 ВИНТ 12 ММ X 35 ММ 7
. . . . .
8 64404214 ГАЙКА, ШЕСТИГРАННАЯ 10ММ 1
9 64404394 ШАЙБА 8 4
10 64404395 ШАЙБА 10 1
11 64404396 ШАЙБА 12 4
12 64404406 ШАЙБА 8 4
. . . . .
13 64404408 ШАЙБА 16
15 64570809 ВИНТ 8 ММ Х 100 ММ 4
16 64594034 КОЛЕСО, НАПРАВЛЯЮЩЕЕ ПРОМЕЖУТОЧНЫЙ ШКИВ - 75 ММ 1
17 64596087 КРЫШКА КОНДЕНС.СИСТ.КОНДИЦ.ВОЗДУХА 1
18 64599349 КРОНШТЕЙН ВПУСК ОБОГРЕВАТЕЛЯ 1
. . . . .
19 BG00233226 РЕМЕНЬ РЕМЕНЬ - ПОЛИКЛИН.-522, С AC 1

BG00854258 dD
13 (45) КОНДИЦИОНЕР ВОЗДУХА, КАБИНА 200526
6 7
13 13
14 14
19 16

BG00854258 dD
200526 КОНДИЦИОНЕР ВОЗДУХА, КАБИНА 14 (45)

e
2 A2U936-255184 ПЕРЕХОДНИК НАКОН. ШЛАНГА 3/4"NPTX19ММ НД. 1
4 64401073 ХОМУТ ДЛЯ ШЛАНГА 2
6 64404002 ВИНТ 12 ММ X 35 ММ 7
7 64404004 ВИНТ M12X45 3
13 64404408 ШАЙБА 16
. . . . .
14 64404451 ГАЙКА, СТОПОРНАЯ M12 6
16 64594034 КОЛЕСО, НАПРАВЛЯЮЩЕЕ ПРОМЕЖУТОЧНЫЙ ШКИВ - 75 ММ 1
19 BG00233226 РЕМЕНЬ РЕМЕНЬ - ПОЛИКЛИН.-522, С AC 1

BG00854236 bB
15 (45) КРЕПЛЕНИЯ КАБИНЫ 200526
17
7 10
22
5 16
11
14
23 15 12 9 16
18
1 1 8
2
8 6
8
2
8 8
8 1 1

BG00854236 bB
200526 КРЕПЛЕНИЯ КАБИНЫ 16 (45)

e
1 00862440 ШАЙБА 4
2 02810430 ВТУЛКА 10
4 04530143 ПРОКЛАДКА, РЕЗИНОВАЯ 4
5 AF00101126 ВИНТ С ШЕСТ. ГОЛОВ. (ПОЛНАЯ) M16X45 - 8.8 ЦИНК., ISO 4017 4
6 AF00101136 ВИНТ,ШЕСТИГР. ГОЛ.,ПОЛН.РЕЗЬБА M16X110 4
. . . . .
7 AF00101342 ВИНТ С ШЕСТ. ГОЛОВ. (ПОЛНАЯ) M20X50 2
9 AF01900008 ШЕСТИГ.САМОКОНТРЯЩАЯСЯ ГАЙ M16 - 8 ЦИНК., ISO 7040 2
10 AF02800026 ШАЙБА, КОНИЧЕСКАЯ, ПРУЖИННАЯ M20 2
. . . . .
14 AF02300006 ШАЙБА, ПЛОСКАЯ, НОРМАЛЬНАЯ M10 - 200 HV, ЦИНК; ISO 7089 20
15 AF02300007 ШАЙБА, ПЛОСКАЯ, НОРМАЛЬНАЯ M12 4
17 BG00854241 КАБИНА В СБОРЕ СМ. СТР. 7-20 1
. . . . .
18 64587502 СВАРНОЙ УЗЕЛ КРЕПЛЕН.-СВАРНОЕ-ВЕРХН.-КАБИНА 1
19 BG00910725 СХЕМА, ЭЛЕКТРИЧЕСКАЯ, ПРОВОДКА СМ. СТР. 7-44 1
22 BG00901708 ШАЙБА 69/21-6 2
23 BG00901917 ПЛАСТИНА 105X92X6 4

BG00854236 bB
17 (45) КРЕПЛЕНИЯ КАБИНЫ 200526
20
21 14
10 7
22
16 5

BG00854236 bB
200526 КРЕПЛЕНИЯ КАБИНЫ 18 (45)

e
3 04000046 ПРОКЛАДКА, РЕЗИНОВАЯ СТОР. ГИБК. КРЕПЛ., КАБ. №522 2
10 AF02800026 ШАЙБА, КОНИЧЕСКАЯ, ПРУЖИННАЯ M20 2
. . . . .
20 BG00199282 ЗАЩИТНОЕ ОГРАЖДЕНИЕ 1
21 AF00100526 ВИНТ С ШЕСТ. ГОЛОВ. (ПОЛНАЯ) M10X25 - 8.8, цинк ZN; ISO 4017 4
22 BG00901708 ШАЙБА 69/21-6 2

BG00854241 aA
19 (45) КАБИНА В СБОРЕ 200526

BG00854241 aA
200526 КАБИНА В СБОРЕ 20 (45)

e
1 64568117 ОКНО В СБОРЕ СМ. СТР. 7-24 1
4 BG00854701 КРЫША СМ. СТР. 7-34 1
5 BG00889950 КОНДИЦИОНЕР ВОЗДУХА СМ. СТР. 7-36 1
6 BG00898628 СВАРНОЙ УЗЕЛ ЗАКРЫТАЯ КАБИНА, СВАР. КОНСТР. 1
8 BG00909068 ДВЕРЬ В СБОРЕ СМ. СТР. 7-40 1
. . . . .

BG00854241 aA
21 (45) КАБИНА В СБОРЕ 200526
3 7

BG00854241 aA
200526 КАБИНА В СБОРЕ 22 (45)

e
2 BG00699424 ПОЛ СМ. СТР. 7-26 1
3 BG00854674 ОБОРУДОВАНИЕ КАБИНЫ СМ. СТР. 7-28 1
7 BG00906241 КРОНШТЕЙН БЛОКИРОВКА ДВЕРИ 1

64568117 55
23 (45) ОКНО В СБОРЕ 200526
18
20
3 19
12
5
14
17
17
19
15
10
13
9
16 11
19 3 2
1 4
8 7

64568117 55
200526 ОКНО В СБОРЕ 24 (45)

e
2 64404294 ГАЙКА СТОПОРНАЯ ГАЙКА 1/2 13UNC 6
3 64404343 ШАЙБА 1/2" G8, ЖЕЛТАЯ ЦИНКОВАЯ 12
4 64404396 ШАЙБА 12 20
5 64569019 ПЛАСТИНА ПЛАСТИНА - ЗАЖИМ СТЕКЛА ОКНА 2
. . . . .
. . . . .
13 64569587 СТЕКЛ. СТЕКЛО - ПРАВОЕ ОКНО 1
14 64569588 СТЕКЛ. СТЕКЛО - ПЕРЕДНЕЕ ОКНО 1
. . . . .
17 64569591 СТЕКЛ. СТЕКЛО - ЗАДНЕЕ СТЕКЛО 1
18 64569611 УПЛОТНЕНИЕ ПАНЕЛЬ, УПЛОТНЕНИЕ 1
19 64626226 ШТИФТ С ГОЛ. И ОТВ. ПОД ШПЛИНТ ШТ.,ГОЛ.,ОТВ.-ШП,РЕЗ.1/2X2 1/4 6
20 64626241 ШТИФТ С ГОЛ. И ОТВ. ПОД ШПЛИНТ ШТИФТ С ГОЛ. И ОТВ. ПОД ШПЛИНТ 6
. . . . .

BG00699424 aA
25 (45) ПОЛ 200526
6 7 1 3 4
4 3 2
1 3 4 5

BG00699424 aA
200526 ПОЛ 26 (45)

e
1 64404000 ВИНТ M12X25 - 10.9 15
3 64404396 ШАЙБА 12 19
5 BG00329743 ПЛАСТИНА ПОЛ 1
. . . . .
6 BG00699413 ОСНОВАНИЕ ОСНОВ. СИДЕНЬЯ, СВАРН. КОНСТР. 1
7 BR00073947 ПОЛ ПАНЕЛЬ ПОЛА-ДОП. СВАРН.КОНСТР. 1

BG00854674 eE
27 (45) ОБОРУДОВАНИЕ КАБИНЫ 200526
15 18 49
52
36 34
70 35
37 53
30
55
56
25
60
61
93 62
29
73
21
19 16 12
63 47
19 16 11
80
3
5 2 70
8 82
70
42
1 4
9
8
7
81 9 3

BG00854674 eE
200526 ОБОРУДОВАНИЕ КАБИНЫ 28 (45)

e
3 06575106 ГАЙКА, ШЕСТИГРАННАЯ, С НЕЙЛОНОВЫМ M6 - 8, DIN 985 2
4 06581406 ШАЙБА, ПЛОСКАЯ 6, SFS 2041 2
5 06581407 ШАЙБА, ПЛОСКАЯ 8 3
. . . . .
6 41162190 ГАЙКА, БАРАШКОВАЯ M8 DIN 315 4
7 56015865 ПРУЖИНА, ГАЗОВАЯ 150N, 160 1
8 56016764 ШАРНИР, ШАРОВОЙ M6 2
9 56016765 ШАРНИР, ШАРОВОЙ M6 2
11 64403974 ВИНТ ВИНТ С ШЕСТ.ГОЛ. 8ММ X 12ММ C8 3
. . . . .
12 64403979 ВИНТ С ШЕСТИГР.ГОЛ.(ПОЛН.РЕЗ.) 8 ММ Х 25 ММ 6
15 64404393 ШАЙБА 6 3
16 64404394 ШАЙБА 8 9
18 64404405 ШАЙБА 10 3
19 64404406 ШАЙБА 8 9
. . . . .
21 64567577 ПЛАСТИНА ЗАЖИМ ФИЛЬТРА 2
25 64567991 ПЛАСТИНА РЕШЕТКА ПОДАЧИ СВЕЖЕГО ВОЗДУХА 1
29 64569623 БУФЕР БУФЕР ДВЕРИ ДЛЯ ТЯЖ.УСЛ.ЭКСПЛ. 1
30 64607522 ПЛАСТИНА ПОВЕРХНОСТЬ КРЫШКИ 1
. . . . .
37 64607848 СВАРНОЙ УЗЕЛ КРЫШКА ДОСТУПА К ИСПАРИТЕЛЮ 1
42 64613958 ПЛАСТИНА КРЫШКА ДОСТУПА 1
47 64626178 M10X60ДЛ, ВИНТ С ШЕСТ.ГОЛ. 9.8 ВИНТ С ПЛОСКОЙ ГОЛОВКОЙ M10X16 8
. . . . .
49 64626202 ВИНТ, ГОЛОВКА С ВНУТ. 6-ГР. BSCS M6X1X25 3
52 64626319 ИЗОЛЯЦИЯ, ШУМ 1
. . . . .
70 64800310 ЗАЖИМ ХОМУТ ШЛНГ S S 2 5/16-3 1/4 4 4
. . . . .
73 AF00800197 ВИНТ,6-ГР.УГЛ.ПОД КЛ.,ПОЛУКР. M10X30 1
80 BG00376283 ПЛАСТИНА ДВЕРЬ, КРЕПЛЕНИЕ НАСОСА 1
81 BG00376294 КРОНШТЕЙН ДВЕРЬ, НАСОС, РЫЧАГ 1
82 BG00929894 ПЕРЕХОДНИК СВАРНОЙ КОМПОНЕНТ 1
93 04138605 ПРОБКА NPTF 1/2 1
. . . . .

BG00854674 eE
64 91
86 72 77 78
85
90
20 13
72 77 78
20 17 14 39
33
64
63
53
28
58
51
22
59
31
67 26 27 66
65
54
57
82
88
71 76
23
47
59
75 74
94
87

BG00854674 eE

e
13 64403992 ВИНТ ВИНТ С ШЕСТИГРАННОЙ ГОЛ.10MM X 30MM C8 11
14 64403994 ВИНТ С ШЕСТИГР.ГОЛ.(ПОЛН.РЕЗ.) ВИНТ С ШЕСТ.ГОЛ. 10ММ X 40ММ 30
17 64404395 ШАЙБА 10 37
20 64404407 ШАЙБА 10 41
. . . . .
22 64567914 СВАРНОЙ УЗЕЛ ВНУТРЕННЯЯ КРЫШКА 1
23 64567937 ПЛАСТИНА ЭЛЕКТР. КРЫШКА ДОСТУПА 1
26 64568017 ПЛАСТИНА ИЗОЛЯТОР, ЗАЖИМ 1
27 64569486 КРЫШКА 1
. . . . .
31 64607617 СВАРНОЙ УЗЕЛ ВНУТРЕННЯЯ КРЫШКА 1
33 64607800 ПЛАСТИНА ПЛАСТИНА - ПОВЕРХНОСТЬ КРЫШКИ 1
39 64607876 СВАРНОЙ УЗЕЛ КРЫШКА ДОСТУПА К ИСПАРИТЕЛЮ 1
51 64626307 НАКЛАДКА 1
. . . . .
. . . . .
66 64626879 НАКЛАДКА 1
. . . . .
74 AF01900002 ГАЙКА, 6-ГРАННАЯ, САМОКОНТРЯЩ. M5 4
75 AF02500003 ШАЙБА, ПЛОСКАЯ, БОЛЬШАЯ M5-200 HV ЦИНК. 4
76 AF02300004 ШАЙБА, ПЛОСКАЯ, НОРМАЛЬНАЯ M6 - 200HV, ЦИНК; ISO 7089 4
. . . . .
77 AF02500005 ШАЙБА, ПЛОСКАЯ, БОЛЬШАЯ M8 - 200 HV ЦИНК., ISO 7093-1 6
78 AF03000030 ШАЙБА, СТОПОРНАЯ, ПАРА NL8-350-HV ЦИНК ZN 4
82 BG00929894 ПЕРЕХОДНИК СВАРНОЙ КОМПОНЕНТ 1
85 BG00877218 КРЫШКА КРЫШКА - КОНДИЦИОНИР. ВОЗДУХА ВОЗВРАТ 1
ВОЗДУХА
86 BG00877223 ПЛАСТИНА ПЛАСТИНА - РАЗДЕЛИТЕЛЬНАЯ 1
. . . . .
87 BG00917569 ПРОМЫВОЧНЫЙ БАК МОЙКА СОСУДОВ 9,7 Л 1
88 BG00924624 РЕЗИНОВЫЕ РЕЗИНА 1
90 BG00925866 ЗАЖИМ Зажим 1
91 BG00928489 ЗАЖИМ Зажим 2
. . . . .

BG00854674 eE
54
24
20 17 13
64
83 69
89
84
48
32
26 68
66
79
41
47 46
45 50
46
92
48

BG00854674 eE

e
13 64403992 ВИНТ ВИНТ С ШЕСТИГРАННОЙ ГОЛ.10MM X 30MM C8 11
17 64404395 ШАЙБА 10 37
20 64404407 ШАЙБА 10 41
24 BG00955027 ПЛАСТИНА ДОСТУП К КАБЕЛЮ 1
. . . . .
26 64568017 ПЛАСТИНА ИЗОЛЯТОР, ЗАЖИМ 1
32 64607643 СВАРНОЙ УЗЕЛ ПОВЕРХНОСТЬ КРЫШКА, ПЛАСТИНА 1
41 64613919 ПЛАСТИНА 1
45 64626108 ПЕНА 4
46 64626109 ПЕНА 4
. . . . .
48 64626198 ПЕНА 1
50 64626208 ПЕНА 1
. . . . .
66 64626879 НАКЛАДКА 1
69 64800309 ХОМУТ ДЛЯ ШЛАНГА ХОМУТ ШЛНГ S S 1 9/16-2 1/2 2 1
79 BG00333701 НАКЛАДКА ЗВУКОИЗОЛЯЦИЯ, КОВРИК ДЛЯ ПОЛА 1
83 BG00735897 ФИЛЬТР ФИЛЬТР DONALDSON 1
. . . . .
84 BG00735900 АДАПТЕР В СБОРЕ ПЕРЕХОДНИК ФИЛЬТРА 1
89 BG00924625 РЕЗИНОВЫЕ РЕЗИНА 1
92 56009141 ЗАЖИМ ШЛАНГА 4

BG00854701 dD
33 (45) КРЫША 200526
13
13
18
5 9
15
21 17
10
12
4 12
20
1 18
12 16
14 16
19
17 15

BG00854701 dD
200526 КРЫША 34 (45)

e
1 64567951 ПЛАСТИНА ПЛАСТИНА-КРЕПЛ.ЗАДН.СТЕКЛООЧ. 1
3 64569686 АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ 1
4 AF00100526 ВИНТ С ШЕСТ. ГОЛОВ. (ПОЛНАЯ) M10X25 - 8.8, цинк ZN; ISO 4017 4
. . . . .
7 AF02300002 ШАЙБА, ПЛОСКАЯ, НОРМАЛЬНАЯ M4 - 200 HV ЦИНК., ISO 7089 4
8 AF02300004 ШАЙБА, ПЛОСКАЯ, НОРМАЛЬНАЯ M6 - 200HV, ЦИНК; ISO 7089 4
12 BG00878541 ПЛАСТИНА ПЛАСТИНА - ПАНЕЛЬ 1
13 BG00918280 ЭЛЕКТРОДВИГ., СТЕКЛООЧИСТИТЕЛЬ ЭЛЕКТРОДВИГАТЕЛЬ, СТЕКЛООЧИСТ. 2
. . . . .
14 56210149 СВЕТОДИОД 2JA 343 570-001 1
15 BG00919140 СТЕКЛООЧИСТИТЕЛЬ, РЫЧАГ СТЕКЛООЧИСТИТЕЛЬ, РЫЧАГ 2
16 BG01328969 СВАРНОЙ УЗЕЛ СВАРНАЯ КОНСТРУКЦИЯ - КУПОЛ 1
17 BG00925850 СТЕКЛООЧИСТИТЕЛЬ, ЩЕТКА СТЕКЛООЧИСТИТЕЛЬ, ЩЕТКА 2
18 BG00960614 ФОРСУНКА Форсунка 2
. . . . .
19 AF00500060 ВИНТ, С ГОЛ., С ВНУТР.ШЕСТИГР. M4X10 2
20 BG00929282 ПЕРЕКЛЮЧАТЕЛЬ, КУЛИСНЫЙ 15 А 24 В 2
21 BG00929284 ПЕРЕКЛЮЧАТЕЛЬ, КУЛИСНЫЙ 15 А 24 В 1

BG00889950 dD
35 (45) КОНДИЦИОНЕР ВОЗДУХА 200526
16
15
9
1
17 8
6 20 19
18 19
2
15
13
12
10 3
11
4
7

BG00889950 dD
200526 КОНДИЦИОНЕР ВОЗДУХА 36 (45)

e
1 56209865 ФИЛЬТР ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ 1
2 BG00929097 КОМПРЕССОР, КОНДИЦ. ВОЗДУХА Компрессор кондиционера 1
3 BG00736301 ШЛАНГ, ВОЗДУШНЫЙ ШЛАНГ, ВОЗДУШНЫЙ 1
4 BG00854621 КОНДЕНСАТОР СМ. СТР. 7-38 1
5 BG00854628 КЛАПАН, РАСШИРИТЕЛЬНЫЙ 1
. . . . .
6 BG00854629 ИСПАРИТЕЛЬ 1
7 BG00854630 ВЕНТИЛЯТОР 2
8 BG00854631 ТЕРМОСТАТ 1
9 BG00854632 КЛАПАН, ВОДЯНОЙ 1
10 BG00854633 ПАНЕЛЬ, УПРАВЛЕНИЕ 1
. . . . .
11 BG00854634 ВОЗДУШНЫЙ ШЛАНГ 1
12 BG00854636 ВЫПУСК 9
13 BG00854637 ПЕРЕХОДНИК, ВОЗДУХОВОДА 9
14 56009141 ЗАЖИМ ШЛАНГА 4
15 BG00870745 ШЛАНГ, ХОЛОДИЛЬНАЯ УСТАНОВКА ACH-08-2400-U8B-U8X-180-0 1
. . . . .
16 BG00870747 ШЛАНГ, ХОЛОДИЛЬНАЯ УСТАНОВКА ACH-06-1700-U06T-U06B-0-0 1
17 BG00870749 ШЛАНГ, ХОЛОДИЛЬНАЯ УСТАНОВКА ACH-10-2300-U10T-U10X-0-0 1
18 BG00929112 КОЛЛЕКТОР КОНДИЦИОНЕР ВОЗДУХА-КОМПРЕССОР 1
19 BG00925848 ШЛАНГ, ОБОГРЕВАТЕЛЬ CH-10-3500-0-0-0-0 2
20 BG01280427 ШЛАНГ, ОБОГРЕВАТЕЛЬ CH-10-100-0-0-0-0 1
. . . . .
21 BG00887807 КОМПЛЕКТ ПЕРЕХОДНИКОВ 1
25 BG00887807 КОМПЛЕКТ ПЕРЕХОДНИКОВ 1

BG00854621 aA
37 (45) КОНДЕНСАТОР 200526
7 27
10
26
29
4
1

BG00854621 aA
200526 КОНДЕНСАТОР 38 (45)

e
2 BG01091644 КАТУШКА КОНДЕНСАТОР 1
4 BG01091652 КРЫШКА передние 1
7 04762107 РЕЛЕ ДАВЛЕНИЯ 1
8 77008861 РЕЛЕ РЕЛЕ 24 В 1
9 BG01091663 ЖГУТ ПРОВОДОВ, ЭЛЕКТРОПРОВОДКА - 1
. . . . .
10 56011846 СУШИЛЬНЫЙ АППАРАТ 1
26 BG01091668 ВЕНТИЛЯТОР 24 В 2
27 BG01091671 ПЛАСТИНА, ЗАДНЯЯ - 1
29 BG01091672 ИЗОЛИРУЮЩАЯ ВТУЛКА - 1

BG00909068 eE
39 (45) ДВЕРЬ В СБОРЕ 200526
19
10 4 2 21
8 22
11
23
12
3
2
15 16 34 8
31
17
27 25 30
24
28
29
26
28
24
13 30
32

BG00909068 eE
200526 ДВЕРЬ В СБОРЕ 40 (45)

e
3 64404143 ВИНТ 32UNC X 5/16 4
4 AF01400007 ГАЙКА, ШЕСТИГРАННАЯ M12 - 8 ЦИНК., ISO 4032 2
11 BG01033002 ДВЕРЬ СВАРНАЯ ДВЕРЬ 1
. . . . .
12 64567996 РУЧКА СВАРНАЯ РУЧКА ДВЕРИ 1
13 69063427 ЗАЩЕЛКА, ДВЕРЬ РУЧКА ДВЕРИ 1
15 64568877 ПЛАСТИНА ПЛАСТИНА - ЗАЖИМ СТЕКЛА ДВЕРИ 1
16 64568878 ПЛАСТИНА ПЛАСТИНА - ЗАЖИМ СТЕКЛА ДВЕРИ 1
17 64568879 СТЕКЛ. СТЕКЛО - ОКНО ДВЕРИ 1
. . . . .
21 64627186 ОБЛИЦОВКА АКУСТИЧ., ВИНИЛ. 1
22 64627187 ИЗОЛЯЦИЯ, ШУМ КОМПОНЕНТ ШУМОЗАЩИТНОГО ЭКРАНА 1
23 64627206 ЩЕТКА 2
24 06590013 СТОПОРНОЕ КОЛЬЦО A 16X1, DIN 471 4
. . . . .
26 05162501 ВТУЛКА ПОДШИПНИКА PM1625DX 2
28 00683410 ШАЙБА Шарнир 4
29 BG00340046 ШАРНИР 2
. . . . .
30 00683400 ПАЛЕЦ Шарнир 2
31 85613719 НИППЕЛЬ, СМАЗОЧНЫЙ AM8X1 2
. . . . .

BG00929895 aA
41 (45) ЖГУТ ПРОВОДОВ В СБОРЕ 200526

BG00929895 aA
200526 ЖГУТ ПРОВОДОВ В СБОРЕ 42 (45)

e
1 BR00077518 ЖГУТ ПРОВОДОВ, СТЕКЛООЧИСТ. ЖГУТ ПРОВОДОВ, СТЕКЛООЧИСТ. 1
2 BR00077519 ЖГУТ ПРОВ., ПИТАНИЕ КАБИНЫ 24В ЖГУТ ПРОВ., ПИТАНИЕ КАБИНЫ 24В 1
3 BR00077521 ЖГУТ ПРОВОДОВ, ВЕНТИЛЯТОРЫ ЖГУТ ПРОВОДОВ, ВЕНТИЛЯТОРЫ 1
4 BR00077523 ЖГУТ ПРОВОДОВ, ВЕРХН.ОСВЕЩЕНИЕ ЖГУТ ПРОВОДОВ, ВЕРХН.ОСВЕЩЕНИЕ 1
5 BR00077525 ЖГУТ ПРОВОДОВ, ПЕРЕМЫЧКА ЖГУТ ПРОВОДОВ, ПЕРЕМЫЧКА 1
. . . . .

BG00910725 dD
43 (45) СХЕМА, ЭЛЕКТРИЧЕСКАЯ, ПРОВОДКА 200526

BG00910725 dD
200526 СХЕМА, ЭЛЕКТРИЧЕСКАЯ, ПРОВОДКА 44 (45)

e
1 56207249 СОЕДИНИТЕЛЬ ГНЕЗДО, 2X12 КОНТАКТЫ, ПЛАСТИК 2
2 56207294 ДОПОЛН. ПРИНАДЛЕЖНОСТИ, РАЗЪЕМ КЛИН.ЗАЖИМ Д/DTP, 2-КОНТ.ГНЕЗД 2
3 55029743 СОЕДИНИТЕЛЬ - 4
4 56207257 СОЕДИНИТЕЛЬ R2T-10-1700-V10A-V10A-0-SS 2
5 56207296 ДОПОЛН. ПРИНАДЛЕЖНОСТИ, РАЗЪЕМ R2T-10-1150-V10A-V10A-0-SS 2
. . . . .
6 55029738 КОНТАКТ РАЗЪЕМА РОЗЕТКИ - 4
7 56016143 СОЕДИНИТЕЛЬ - 1
8 56016144 ПРИСПОСОБЛЕНИЯ СОЕДИНИТЕЛЯ КЛИН.ЗАЖИМ Д/4-КОНТ. ГНЕЗДА DT 1
9 08002284 КОНТАКТ, ШТЫРЕВОЙ ТВЕРДЫЙ ШТЫРЬ, РАЗМЕР 16 3
10 08002283 ПРОБКА УПЛ.ПРОБКА, РАЗМЕР 12-16 2
. . . . .
11 56019810 СОЕДИНИТЕЛЬ ВИЛКА, 4 Х РАЗМЕР 16 РОЗЕТОК 1
12 56015487 ПРИСПОСОБЛЕНИЯ СОЕДИНИТЕЛЯ КЛИНОВЫЙ ЗАЖИМ ДЛЯ DT 4 1
13 08002282 КОНТАКТ РАЗЪЕМА РОЗЕТКИ ТВЕРДАЯ ГОЛОВКА, РАЗМЕР 16 3
14 56046223 СОЕДИНИТЕЛЬ WEATHER PACK, 1-ПРОХОДН, WPS-1 1
15 BG00577555 ДОПОЛН. ПРИНАДЛЕЖНОСТИ, РАЗЪЕМ УПЛ. Д/ ПРОВОД. 2,03-2,85ММ² 1
. . . . .
16 04521204 СОЕДИНИТЕЛЬ 1
17 BG00911573 СОЕДИНИТЕЛЬ ШТЕКЕРН. РАЗЪЕМ, 6-КОНТ.,WPT-6 1
18 BG00577478 КОНТАКТ, ОХВАТЫВАЕМЫЙ ДИАПАЗОН КАБЕЛЕЙ 3,0 ММ2 2
19 56034190 КОНТАКТ, ОХВАТЫВАЕМЫЙ WEATHER PACK, WPM-15, ШТЕК.РЗМ 3
20 04521044 УПЛОТНЕНИЕ - 2
. . . . .
21 56211670 УПЛОТНЕНИЕ - 3
23 64403101 КЛЕММА КЛЕММА 1
24 64403076 КОЛЬЦО КОЛЬЦО 1/4" ДЛЯ ПРОВОДА №2 1
25 64120475 КОЛЬЦО КОЛЬЦО 3/8" ДЛЯ ПРОВОДА №2 1
26 64122827 КАБЕЛЬ В СБОРЕ КАБЕЛЬ - ОДНОЖИЛЬНЫЙ ПРОВОД № 2 0.5
. . . . .
27 08001993 ПРОВОД, КАБЕЛЬНЫЙ, ПЛАСТМАС NW 10 4.5
28 08001991 ПРОВОД, КАБЕЛЬНЫЙ, ПЛАСТМАССОВЫЙ NW 7,5 1
29 56016575 ШТУЦЕР, Т-ОБРАЗНЫЙ - 2
30 56016045 ФИТИНГ - 3
31 56016332 ФИТИНГ БЫСТРОГО СОЕДИНЕНИЯ M16, NW10 3
. . . . .
32 56037892 УПЛОТНЕНИЕ, КОЛЬЦЕВОЕ ПЛОСКОЕ, M16Х1,5 3
33 56011795 КОНТР ГАЙКА M16X1,5 3
34 56209316 ФИТИНГ, БЫСТРОРАЗЪЕМНЫЙ БЫС.САЛ,M12,NW7.5,МЕТ.НАР.РЕЗ. 3
36 56011794 КОНТРГАЙКА R2T-04-0400-V4A-V4A-0-SS 3
37 56023675 ПРОВОД 2,5 ММ2, Д3,7 ММ, КРАСН. 5
. . . . .
38 56025567 ПРОВОД 2,5 ММ2, ЧЕРН. 5
39 08001692 ПРОВОД 2
40 56023671 ПРОВОД - 2
41 56023667 ПРОВОД - 2
42 56018171 КРЫШКА, РЕЗИНОВАЯ - 2
. . . . .

7 Cabin

Загружено:

Сведения о документе

Авторское право

Доступные форматы

Поделиться этим документом

Поделиться или встроить документ

Параметры публикации

Этот документ был вам полезен?

Это неприемлемый материал?

Авторское право:

Доступные форматы

7 Cabin

Загружено:

Авторское право:

Доступные форматы

T020D617

СОДЕРЖАНИЕ TH320 200526

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020
