4 Frame Structures

T020D617

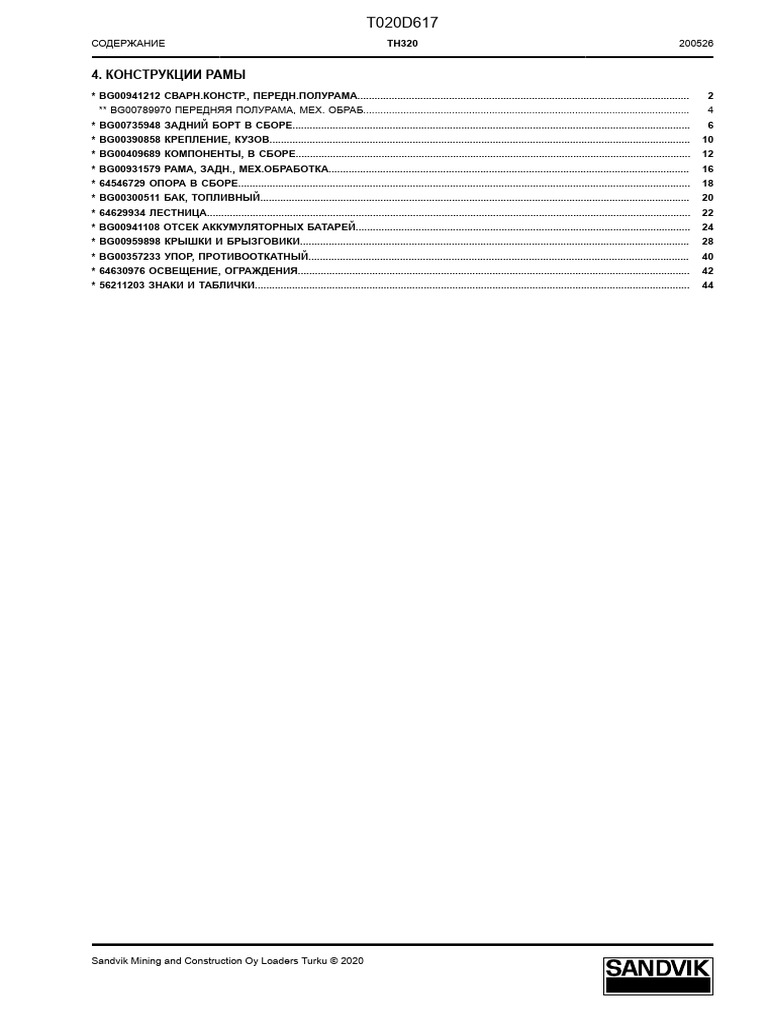

СОДЕРЖАНИЕ TH320 200526
4. КОНСТРУКЦИИ РАМЫ
* BG00941212 СВАРН.КОНСТР., ПЕРЕДН.ПОЛУРАМА.................................................................................................................... 2
** BG00789970 ПЕРЕДНЯЯ ПОЛУРАМА, МЕХ. ОБРАБ.................................................................................................................. 4
* BG00735948 ЗАДНИЙ БОРТ В СБОРЕ........................................................................................................................................... 6
* BG00390858 КРЕПЛЕНИЕ, КУЗОВ................................................................................................................................................... 10
* BG00409689 КОМПОНЕНТЫ, В СБОРЕ.......................................................................................................................................... 12
* BG00931579 РАМА, ЗАДН., МЕХ.ОБРАБОТКА.............................................................................................................................. 16
* 64546729 ОПОРА В СБОРЕ.............................................................................................................................................................. 18
* BG00300511 БАК, ТОПЛИВНЫЙ...................................................................................................................................................... 20
* 64629934 ЛЕСТНИЦА......................................................................................................................................................................... 22
* BG00941108 ОТСЕК АККУМУЛЯТОРНЫХ БАТАРЕЙ..................................................................................................................... 24
* BG00959898 КРЫШКИ И БРЫЗГОВИКИ........................................................................................................................................ 28
* BG00357233 УПОР, ПРОТИВООТКАТНЫЙ..................................................................................................................................... 40
* 64630976 ОСВЕЩЕНИЕ, ОГРАЖДЕНИЯ......................................................................................................................................... 42
* 56211203 ЗНАКИ И ТАБЛИЧКИ........................................................................................................................................................ 44
Sandvik Mining and Construction Oy Loaders Turku © 2020

BG00941212 cC
1 (95) СВАРН.КОНСТР., ПЕРЕДН.ПОЛУРАМА 200526
32 2

BG00941212 cC
200526 СВАРН.КОНСТР., ПЕРЕДН.ПОЛУРАМА 2 (95)
Поз. Кат. номер Описание Стандартная маркировка Кол-во

e
1 BG00789970 ПЕРЕДНЯЯ ПОЛУРАМА, МЕХ. ОБРАБ. СМ. СТР. 4-4 1
2 64202392 ВТУЛКА 3
32 BG00362529 КОМПЛЕКТ ИЗНАШИВАЕМЫХ ПЛАСТИН 1

BG00789970 bB
3 (95) ПЕРЕДНЯЯ ПОЛУРАМА, МЕХ. ОБРАБ. 200526
4
2
3
3
2

BG00789970 bB
200526 ПЕРЕДНЯЯ ПОЛУРАМА, МЕХ. ОБРАБ. 4 (95)

e
2 64269402 ПЛАСТИНА, СТОПОРНАЯ 4
3 64261832 ВТУЛКА 4
4 64546893 ВТУЛКА 4

BG00735948 cC
5 (95) ЗАДНИЙ БОРТ В СБОРЕ 200526

BG00735948 cC
200526 ЗАДНИЙ БОРТ В СБОРЕ 6 (95)

e
6 BG00740460 РЕГУЛИРОВОЧНАЯ ПРОКЛАДКА D124/D78-2 4

BG00735948 cC
7 (95) ЗАДНИЙ БОРТ В СБОРЕ 200526
7
12
11
2 4 3 5
7 12

BG00735948 cC
200526 ЗАДНИЙ БОРТ В СБОРЕ 8 (95)

e
2 BG00735957 ЗАДНИЙ БОРТ СВАРКА 1
3 BG00736261 ФЛАНЕЦ В СБОРЕ ЗАДНИЙ БОРТ 2
4 AF00500620 ВИНТ, С ГОЛ., С ВНУТР.ШЕСТИГР. 0,6/1КВ, 4X35ММ2 12
5 06750002 НИППЕЛЬ, СМАЗОЧНЫЙ M6 2
7 BG00396812 СКОБА 4
. . . . .
9 BG00396817 ЗВЕНО, ЦЕПЬ ДЛ:4М;12,5Т /SFS/EN 818-2/D20 1
11 BG00751375 ВТУЛКА, ЗАЩИТНАЯ D78ММ, ЧЕРНЫЙ 4
12 BG00794845 СОЕДИНИТЕЛЬНОЕ ЗВЕНО 12,5 Т; КЛАСС 8 4

BG00390858 bB
9 (95) КРЕПЛЕНИЕ, КУЗОВ 200526
8 6 5 4 3 9 7 1 2 3

BG00390858 bB
200526 КРЕПЛЕНИЕ, КУЗОВ 10 (95)

e
1 06429305 ПЛАСТИНА, МОНТАЖНАЯ - 2
2 AF00500781 ВИНТ, С ГОЛ., С ВНУТР.ШЕСТИГР. M16X50 6
3 AF00101338 ВИНТ С ШЕСТ. ГОЛОВ. (ПОЛНАЯ) M20X30 - 8.8 ЦИНК., ISO 4017 4
4 56017811 РЕГУЛИРОВОЧНАЯ ПРОКЛАДКА ТОЛЩИНА = 3 4
. . . . .
7 56017798 ДЕМПФЕР - 1
8 BG00390880 ОГРАНИЧИТЕЛЬ 2
9 AF02300011 ШАЙБА, ПЛОСКАЯ, НОРМАЛЬНАЯ M20 4

BG00409689 eE
11 (95) КОМПОНЕНТЫ, В СБОРЕ 200526
21 32 16 5 23 28 46 48
26
5 5 19
30
32 16 3
35
26 27 48
46
1 5 3 4 32
12
33 34 22

BG00409689 eE
200526 КОМПОНЕНТЫ, В СБОРЕ 12 (95)

e
1 64552133 ШТИФТ 2
2 64547632 ШТИФТ 2
3 64548043 ПЛАСТИНА 6
4 64404517 БОЛТ С 6ГР.ГОЛ.(ПОЛОВ.РЕЗЬБА) M20X35 4
5 64800138 НИППЕЛЬ, СМАЗОЧНЫЙ 14
. . . . .
6 64548691 ВИНТ 16 ММ X 35 ММ 6
12 AF01000392 ВИНТ,УСТ.,ВНУТР.ШЕСТ.,ЗАСВ.К-Ц M24X30 6
16 64549314 ВИНТ M20 X 2,5 - 40 ММ 6
19 BG00357235 ШТИФТ ДЛЯ БУКСИРОВКИ 1
21 64548015 ПЛАСТИНА 4
. . . . .
22 64552244 СТОПОРНАЯ ПЛАСТИНА - 2
23 64552257 ШТИФТ 2
26 64552287 ШАЙБА, УПОРНАЯ 4
. . . . .
30 64552299 ШТИФТ 2
32 06582412 ШАЙБА, ПРУЖИННАЯ M 20 212-38 10
33 06582409 ШАЙБА 12 2
34 64404001 ВИНТ M12X30 2
35 BG00356751 ШТИФТ ДЛЯ БУКСИРОВКИ 1
. . . . .
46 06530441 ВИНТ С ШЕСТ. ГОЛ. (ПОЛНАЯ) M12X30 - 8.8, ISO 4017 8
48 BG00946652 ПЛАСТИНА УСТАНОВКА БАКА 2

BG00409689 eE
13 (95) КОМПОНЕНТЫ, В СБОРЕ 200526
14 36 17
24
16 21 32
10 39 40
18
5
17
18 38 20
47
25
44
32
43
8
13
4
15
7 42 3
5
9 11

BG00409689 eE
200526 КОМПОНЕНТЫ, В СБОРЕ 14 (95)

e
3 64548043 ПЛАСТИНА 6
4 64404517 БОЛТ С 6ГР.ГОЛ.(ПОЛОВ.РЕЗЬБА) M20X35 4
5 64800138 НИППЕЛЬ, СМАЗОЧНЫЙ 14
7 AF04000002 ЧЕКА 5X32 1
8 AF04000006 ЧЕКА 8X42 2
. . . . .
9 64549148 ТРУБА ОПОРА ТРУБКИ, МЕХ. ОБРАБОТКА 1
10 64546742 КОЛЬЦО 4
11 BR00051352 ШТИФТ ШТИФТ-ЦИЛИНДР РАЗГРУЗКИ-ВЕРХ. 2
13 64548734 ШТИФТ 1
14 64101553 ПОДШИПНИК - 2
. . . . .
15 64549053 ШТИФТ 1
16 64549314 ВИНТ M20 X 2,5 - 40 ММ 6
17 64547931 КОЛЬЦО 4
18 64547872 ШТИФТ 2
20 64800237 ШПЛИНТ - 1
. . . . .
21 64548015 ПЛАСТИНА 4
24 56209318 УСТР.БЛОКИР., ШАРН. СОЧЛ.,РАМА 1
25 56209488 ШТИФТ 1 3/4X5 1/2 1
32 06582412 ШАЙБА, ПРУЖИННАЯ M 20 212-38 10
36 64553493 КОЛЬЦО, СТОПОРНОЕ 2
. . . . .
38 64577455 ГАЙКА, ШЕСТИГРАННАЯ ШЕСТИГР. ГАЙКА 1_3/4--5_UNC 1
39 56209491 ВИНТ 1 3/4X9 1
40 64110892 ЛЕНТА ЦЕПЬ 3/16" 18
42 06567008 ШТИФТ 8X30 2
. . . . .
43 04808200 ЗАЖИМ КАБЕЛЯ - 2
44 08001494 ПРОВОД 6 ММ2 1
47 64568958 КОЛЬЦО РАЗДЕЛИТЕЛЬ 4

BG00931579 cC
15 (95) РАМА, ЗАДН., МЕХ.ОБРАБОТКА 200526
1 3

BG00931579 cC
200526 РАМА, ЗАДН., МЕХ.ОБРАБОТКА 16 (95)

e
1 64803749 ПОДШИПНИК ШАРИКОВ., САМОЦЕНТРИРУЮЩ. 2
3 64280971 ВТУЛКА 4

64546729 22
17 (95) ОПОРА В СБОРЕ 200526
8
9 9 12
7
6
18
13
15
14
3
16
12
17
13
4 11
16
10 5
2 2

64546729 22
200526 ОПОРА В СБОРЕ 18 (95)

e
1 64541515 ОПОРА ОПОРА МОСТА, МЕХ. ОБРАБОТКА 1
2 00767720 ШТИФТ С ОТВЕР. ПОД ШПЛИНТ 2
3 00689390 ВТУЛКА, ПОДШИПНИК 1
4 00003630 ВТУЛКА, ПОДШИПНИК 1
5 02697490 ФЛАНЕЦ 1
. . . . .
6 00824820 ФЛАНЕЦ 1
7 00824830 ФЛАНЕЦ 1
8 00847660 ФЛАНЕЦ 1
9 09373230 УПЛОТНЕНИЕ, V-ОБРАЗНОЕ В 170 А 4
10 09370084 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 99,5X3, БНК, 70 SHORE A 1
. . . . .
11 06590385 ПРУЖИННОЕ КОЛЬЦО I 125X4 DIN 472 2
12 04910193 БОЛТ С ШЕСТ. ГОЛ. (НЕПОЛНАЯ) M16X180 - 8.8, ISO 4014 22
13 00803890 ВИНТ 6
14 AF00500633 ВИНТ, С ГОЛ., С ВНУТР.ШЕСТИГР. M12X55 12
15 06544544 ВИНТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ M12X45 - 12.9 6
(ПОЛНАЯ РЕЗЬБА)
. . . . .
17 AF02400007 ШАЙБА, ПЛОСКАЯ, ТОЛСТАЯ M12 6
18 BG00849344 ПЛАСТИНА ТОЛСТАЯ ШАЙБА 12 ШТ. M12 1

BG00300511 dD
19 (95) БАК, ТОПЛИВНЫЙ 200526
5
4
1
9 11
6 10
2 12
13 12

BG00300511 dD
200526 БАК, ТОПЛИВНЫЙ 20 (95)

e
1 BG00300513 БАК, ТОПЛИВНЫЙ СВАРН.КОНСТР.,ЗАПРАВКА WIGGINS 1
2 64256548 ПЛАСТИНА КРЫШКИ ПЛАСТИНА КРЫШКИ 1
3 64547905 УКАЗАТЕЛЬ, УРОВЕНЬ ДАТЧИК УРОВНЯ ЖИДКОСТИ 1
4 65823042 КРЫШКА ЗАЛИВНОГО ОТВЕРСТИЯ - 1
5 64800343 ТРУБА ПОТАЙНАЯ ЗАГЛУШКА ТРУБЫ (2") 1
. . . . .
6 AF02300006 ШАЙБА, ПЛОСКАЯ, НОРМАЛЬНАЯ M10 - 200 HV, ЦИНК; ISO 7089 8
10 AF00100526 ВИНТ С ШЕСТ. ГОЛОВ. (ПОЛНАЯ) M10X25 - 8.8, цинк ZN; ISO 4017 8
12 64112654 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО - 1
. . . . .
13 04700274 ПРОБКА - 1

64629934 11
21 (95) ЛЕСТНИЦА 200526
9 9
2 4 6
8 8
10
3 5 7
2 4 6

64629934 11
200526 ЛЕСТНИЦА 22 (95)

e
1 06574409 ГАЙКА, ШЕСТИГРАННАЯ M12 - 8, ISO 4032 4
2 64403992 ВИНТ ВИНТ С ШЕСТИГРАННОЙ ГОЛ.10MM X 30MM C8 8
3 64404000 ВИНТ M12X25 - 10.9 4
4 64404395 ШАЙБА 10 8
5 64404396 ШАЙБА 12 4
. . . . .
6 64404407 ШАЙБА 10 8
7 64404408 ШАЙБА 4
8 64550990 ГАЙКА, БАРАШКОВАЯ БАРАШКОВАЯ ГАЙКА, СВАРНАЯ 4
9 64630027 РУЧКА СВАРНАЯ РУЧКА - ПРАВАЯ 2
10 64630036 ЛЕСТНИЦА, В СБОРЕ СВАРНАЯ ЛЕСТНИЦА 1
. . . . .

BG00941108 bB
23 (95) ОТСЕК АККУМУЛЯТОРНЫХ БАТАРЕЙ 200526
10
7 15 16
10

BG00941108 bB
200526 ОТСЕК АККУМУЛЯТОРНЫХ БАТАРЕЙ 24 (95)

e
1 BG00941686 СВАРНОЙ УЗЕЛ АККУМУЛ., СВАРНАЯ ПОДВИЖ.ЧАСТЬ 1
2 BG00941160 ШТИФТ ШТИФТ 2
3 AF01400007 ГАЙКА, ШЕСТИГРАННАЯ M12 - 8 ЦИНК., ISO 4032 2
5 06575109 ГАЙКА, ШЕСТИГРАННАЯ, С НЕЙЛОНОВЫМ M12 - 8 , DIN 985 2
КОЛЬЦЕВЫМ ВКЛАДЫШЕМ
. . . . .
8 64404521 ВИНТ FSCS M6 X 16 ММ 14
10 08731305 АККУМУЛЯТОРНАЯ БАТАРЕЯ - 2
12 BG00941759 СВАРНОЙ УЗЕЛ СВАР. КРЫШКА, АККУМУЛ. 145 АЧ 1
. . . . .
16 56027500 РЕЗИНОВАЯ ПЛАСТИНА 2

BG00941108 bB
25 (95) ОТСЕК АККУМУЛЯТОРНЫХ БАТАРЕЙ 200526
10
8 3
4 5 2
12
12
777

BG00941108 bB
200526 ОТСЕК АККУМУЛЯТОРНЫХ БАТАРЕЙ 26 (95)

e
1 BG00941686 СВАРНОЙ УЗЕЛ АККУМУЛ., СВАРНАЯ ПОДВИЖ.ЧАСТЬ 1
2 BG00941160 ШТИФТ ШТИФТ 2
3 AF01400007 ГАЙКА, ШЕСТИГРАННАЯ M12 - 8 ЦИНК., ISO 4032 2
. . . . .
8 64404521 ВИНТ FSCS M6 X 16 ММ 14
10 08731305 АККУМУЛЯТОРНАЯ БАТАРЕЯ - 2
12 BG00941759 СВАРНОЙ УЗЕЛ СВАР. КРЫШКА, АККУМУЛ. 145 АЧ 1
. . . . .
16 56027500 РЕЗИНОВАЯ ПЛАСТИНА 2

BG00959898 cC
27 (95) КРЫШКИ И БРЫЗГОВИКИ 200526
73 61
32
59 71
69 63
76 70 71 55 21 50 64 69
15
69 62
62 69
72
1 2 3 65 69

BG00959898 cC
200526 КРЫШКИ И БРЫЗГОВИКИ 28 (95)

e
1 BG00959924 ЛЮК 1 СВАР.КРЫШКА-НИЖН.ЗАЩИТ.ПАНЕЛЬ 1
8 64552999 КРОНШТЕЙН, КРЕПЕЖНЫЙ СВАРНАЯ ЗАДНЯЯ ШАРНИРНАЯ РАМА 1
15 64587940 ПЛАСТИНА 1
. . . . .
21 BG01294216 ПЛАСТИНА Пластина 1
32 64800006 ХОМУТ ДЛЯ ШЛАНГА 3,62 - 3,82 2
50 64118794 УПЛОТНЕНИЕ - 71
55 AF00100523 ВИНТ С ШЕСТ. ГОЛОВ. (ПОЛНАЯ) M10X16 - 8.8, ISO 4017 9
. . . . .
61 AF00100529 ВИНТ С ШЕСТ. ГОЛОВ. (ПОЛНАЯ) M10X35 - 8,8 ЦИНК., ISO 4017 75
62 64404000 ВИНТ M12X25 - 10.9 25
63 64404001 ВИНТ M12X30 4
64 64404004 ВИНТ M12X45 4
65 64404103 ВИНТ ВИНТ,ПОД ТОРЦ.КЛ.12X25MMX12.9 10
. . . . .
69 06582409 ШАЙБА 12 43
73 06582408 ШАЙБА, ПРУЖИННАЯ 10 106
. . . . .

BG00959898 cC
42
75 71
27
31
73
5
23
24
17
14
50 20 50 19 6 72
66
72
40
61 73 43
74
48
71
54
72 74
39
55

BG00959898 cC

e
5 64548309 КРОНШТЕЙН СВАРН.КРОНШТЕЙН - ОПОРА КОЖУХА 1
6 64551662 КРОНШТЕЙН КРОНШТЕЙН КРЫЛА 1
14 64585678 КРОНШТЕЙН 1
17 BG00269558 КРЫШКА, БОКОВАЯ СВ.УЗЕЛ - ДВЕРЦА ДОСТУПА 1
. . . . .
23 64630159 ПЛАСТИНА ШАРНИР, КАНАЛ, СВАРНАЯ КОНСТР. 1
24 64630181 ОПОРА СВАРНОЙ СКОБА-ОПОРА КРЫШКИ 1
27 64630200 КРЫШКА СВАРНАЯ КРЫШКА - ДВИГАТЕЛЬ 1
31 64630357 ОПОРА СВАРНАЯ ОПОРНАЯ РАМА 1
. . . . .
39 BG00359212 ДЕРЖАТЕЛЬ 2
40 08900502 ЗЕРКАЛО 1237-245 2
42 BG00359247 ТРУБА 1
43 BG00359252 ТРУБА 1
48 64246633 ШАРНИР ШАРНИР, СВАРНАЯ КОНСТРУКЦИЯ 21
. . . . .
50 64118794 УПЛОТНЕНИЕ - 71
54 AF00100845 ВИНТ,С ШЕСТ.ГОЛОВ.,ЧАСТИЧ.РЕЗ. M12X80 6
66 64404501 ВИНТ 10
. . . . .
74 AF01900006 ШЕСТИГ.САМОКОНТРЯЩАЯСЯ ГАЙ M12 18
75 AF01400006 ГАЙКА, ШЕСТИГРАННАЯ M10 - 8, ЦИНК ZN; ISO 4032 49
. . . . .

BG00959898 cC
7 13 72 69 63 18
12
62
69 62 11
58 68
59 73
71
72 30 9
10 70
73 71 59
46
26
27
29
73 59 25 23
28
72 66
48
61 71 73 75
48
74
61
75 73 71
66 72

BG00959898 cC

e
4 64547634 ПЛАСТИНА, МОНТАЖНАЯ 1
7 BG00358352 КРЫШКА, ЗАДНЯЯ СВАРНОЙ ЗАДНИЙ КОЖУХ 1
9 64585400 КРЫШКА СВАРНАЯ КРЫШКА - РАСШИРИТ. БАК 1
10 64585418 КРЫШКА СВАРНАЯ КРЫШКА - ВЫПУСК 1
11 64585420 СВАРНОЙ УЗЕЛ СВАРНАЯ КРЫШКА - ВПУСК 1
. . . . .
12 64585422 СВАРНОЙ УЗЕЛ СВАРНАЯ КРЫШКА - ВПУСК 1
13 64585453 КОЖУХ ЦЕНТРАЛЬНЫЙ КАПОТ 1
18 64596640 ПЛАСТИНА 1
23 64630159 ПЛАСТИНА ШАРНИР, КАНАЛ, СВАРНАЯ КОНСТР. 1
25 BG00352065 РАМА СВАРНАЯ ШАРНИРНАЯ РАМА 1
. . . . .
28 BG00352447 ДВЕРЬ СВАРНАЯ ДВЕРЬ - ПРАВ. 1
. . . . .
46 BG00763748 КРЫШКА БОКОВ, ПРАВ. 1
58 AF00100322 ВИНТ С ШЕСТ. ГОЛОВ. (ПОЛНАЯ) M8X20 - 8.8, ЦИНК ZN; ISO 4017 3
. . . . .
62 64404000 ВИНТ M12X25 - 10.9 25
63 64404001 ВИНТ M12X30 4
66 64404501 ВИНТ 10
68 06582407 ШАЙБА A 8, TES212-38 3
69 06582409 ШАЙБА 12 43
. . . . .
. . . . .

BG00959898 cC
30 13
34
57 37
71 38
73 61
41
34
52
44
48
56 72 74
72 51
48
45
71 75
61
67
74
45

BG00959898 cC

e
7 BG00358352 КРЫШКА, ЗАДНЯЯ СВАРНОЙ ЗАДНИЙ КОЖУХ 1
13 64585453 КОЖУХ ЦЕНТРАЛЬНЫЙ КАПОТ 1
34 56019007 ЗАЩЕЛКА ПРУЖИННАЯ ЗАЩЕЛКА 4
37 BG00356547 ПЛАСТИНА, СТОПОРНАЯ 1
. . . . .
44 BG00353150 РЫЧАГ Блокировка 1
45 BG00360453 ПЛАСТИНА, ОПОРА УСТРОЙСТВА БЛОКИРОВКИ 1
. . . . .
56 AF00100847 ВИНТ С ШЕСТ. ГОЛОВ. (НЕПОЛНА� M12X90 - 8.8 ЦИНК., ISO 4014 1
. . . . .
67 06589454 ШАЙБА, ПЛОСКАЯ 1/2 ДЮЙМА, DIN 9021 1
. . . . .

BG00959898 cC
22
60 73 75
73
75 60
24
47
75 73 71 61 34
29
34
24 57
57
35
36
47
46

BG00959898 cC

e
34 56019007 ЗАЩЕЛКА ПРУЖИННАЯ ЗАЩЕЛКА 4
35 BG00351818 ПЛАСТИНА, УГЛОВАЯ 1
. . . . .
46 BG00763748 КРЫШКА БОКОВ, ПРАВ. 1
47 BG00905610 ПЛАСТИНА 4
. . . . .

BG00959898 cC
33
32
16
71
73
53 75

BG00959898 cC

e
16 BG00359462 КРОНШТЕЙН СВ.ДЕТАЛЬ - КРОНШТЕЙН, ВПУСК. 1
32 64800006 ХОМУТ ДЛЯ ШЛАНГА 3,62 - 3,82 2
33 64629934 ЛЕСТНИЦА СМ. СТР. 4-22 1
. . . . .

BG00357233 aA
39 (95) УПОР, ПРОТИВООТКАТНЫЙ 200526
7
3
5
2
7
6
5
2 7
3 1

BG00357233 aA
200526 УПОР, ПРОТИВООТКАТНЫЙ 40 (95)

e
1 64568560 УПОР, ПРОТИВООТКАТНЫЙ 2
2 64800236 ШТИФТ, РАЗРЕЗНОЙ 4
3 64103451 ЛЕНТА ЦЕПЬ-1/8 40
4 64594438 КРОНШТЕЙН, КРЕПЕЖНЫЙ ПРОТИВООТКАТНЫЙ УПОР, ЛЕВЫЙ 1
5 64404501 ВИНТ 4
. . . . .
7 64404408 ШАЙБА 8

64630976 22
41 (95) ОСВЕЩЕНИЕ, ОГРАЖДЕНИЯ 200526
1 5
10
2 6
6 2
6 2
6 2
7
8

64630976 22
200526 ОСВЕЩЕНИЕ, ОГРАЖДЕНИЯ 42 (95)

e
5 64404405 ШАЙБА 10 2
6 64404406 ШАЙБА 8 14
7 64630805 ОСВЕЩЕНИЕ, ОГРАЖДЕНИЕ ОСВЕЩЕНИЕ, ОГРАЖДЕНИЕ 1
. . . . .
8 64630951 ОСВЕЩЕНИЕ, ОГРАЖДЕНИЕ ОСВЕЩЕНИЕ, ОГРАЖДЕНИЕ 1
9 BG00698303 ОСВЕЩЕНИЕ, ОГРАЖДЕНИЕ ЗАДНЯЯ СТОРОНА 1
10 64631023 ПЛАСТИНА НАВЕС 1

56211203 iK
43 (95) ЗНАКИ И ТАБЛИЧКИ 200526

56211203 iK
200526 ЗНАКИ И ТАБЛИЧКИ 44 (95)

e
1 56213215 ТАБЛИЧКА ПАСПОРТНАЯ ТАБЛИЧКА МАШИНЫ 1
3 56049287 ТАБЛИЧКА ROPS, КИТАЙ 1
5 BG00652426 ТАБЛИЧКА ЛОГОТИП SANDVIK, ВЫСОТА 200 ММ 2
6 64592971 ТАБЛИЧКА TH320, 210 ММ, ТЕМНО-СЕРЫЙ 1
7 02830300 ТАБЛИЧКА Огнетушитель 2
. . . . .
8 56004224 ТАБЛИЧКА Центр тяжести 4
10 02813324 ТАБЛИЧКА ГИДРАВЛИЧЕСКОЕ МАСЛО 1
12 56036862 ТАБЛИЧКА ВЗРЫВООПАСНО-ПРЕД. ЗАРЯДКА 80БАР 3
14 56024640 ТАБЛИЧКА НЕ СНИМАТЬ ВО ВРЕМЯ ТРАНСПОРТ. 1
16 04910301 ПОЛОСКА РОЛИК ШИРИНОЙ 102 ММ 1
. . . . .
17 00299710 ТАБЛИЧКА ОТРАЖАТЕЛЬ 10
18 56039392 ТАБЛИЧКА ВРЕДНОЕ ДЕЙСТВИЕ ПЫЛИ 1
19 56036748 ТАБЛИЧКА ЗАЩИТНЫЕ НАУШНИКИ 1
20 BG00243528 ТАБЛИЧКА ГОРЯЧИЕ ДЕТАЛИ ПОД КРЫШКАМИ 1
21 56211210 ТАБЛИЧКА ОСТОРОЖНО ПРИ БУКСИРОВКЕ, РУССКИЙ 1
. . . . .
22 64592052 ТАБЛИЧКА TH320, 210 ММ 1
23 56027834 ТАБЛИЧКА СЕРАЯ ПОЛОСА, ВЫС. 170 ММ 2
24 BG00344359 ТАБЛИЧКА БАК ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА 1
25 BG00893825 ТАБЛИЧКА ОПАСНОЕ ПЕРЕМЕЩЕНИЕ КУЗОВА, RU 1
26 BG00870858 ТАБЛИЧКА НОМЕР МАШИНЫ (ID), EAC, КИТАЙ 1
. . . . .
31 BG00247352 ТАБЛИЧКА ОТСОЕДИНЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ 1
37 BG00360893 ТАБЛИЧКА ANSUL, В СЛУЧАЕ ПОЖАРА 2
38 BG00302763 ТАБЛИЧКА В СЛУЧАЕ ПОЖАРА 1
44 56011907 ТАБЛИЧКА ЗАПУСК ОТ ВНЕШНЕГО ИСТОЧНИКА 1
. . . . .
58 BG00997961 ТАБЛИЧКА БЕЗОПАСНОСТИ НЕ НАСТУПАТЬ 1
60 BG01442350 НАКЛЕЙКА SANDVIK OE15W40-N 1
61 BG01048708 НАКЛЕЙКА SANDVIK OT10W, ТРАНСМ. МАСЛО 1
62 BG01048723 НАКЛЕЙКА SANDVIK OA85W140, МАСЛО МОСТА 2
63 BG01048702 НАКЛЕЙКА SANDVIK OH10W30-KS, ГИДР.МАСЛО 1
. . . . .
64 BG01048692 НАКЛЕЙКА SANDVIK OG220, СМАЗКА 1
65 BG01048720 НАКЛЕЙКА SANDVIK OF-COOLANT,ОХЛ.ЖИД.ДВ. 1

56211203 iK

56211203 iK

e
66 BG00652427 ТАБЛИЧКА ЛОГ. SANDVIK, МАЛ.,ВЫС.120 ММ 2
101 BG00248335 ТАБЛИЧКА ОПАСНОСТЬ ОПРОКИДЫВАНИЯ 1
102 56036751 ТАБЛИЧКА ОПАСНОСТЬ РАЗДАВЛИВАНИЯ 5
103 56036749 ТАБЛИЧКА ОПАСНАЯ ТЕМПЕРАТУРА 4
104 56036756 ТАБЛИЧКА ОСТОРОЖНО. ОПАСНОСТЬ ПОРЕЗА 4
. . . . .
105 56036752 ТАБЛИЧКА ОСТОРОЖНО. СКОЛЬЗКО 2
106 56036753 ТАБЛИЧКА - 3
107 56036750 ТАБЛИЧКА ОСТОРОЖНО. МАСЛО ПОД ВЫС. ДАВЛ. 4
109 56036826 ТАБЛИЧКА ОСТОРОЖНО. ВОЗМОЖНО РАЗБРЫЗГ. 1
. . . . .
110 56037566 ТАБЛИЧКА ВЗРЫВООПАСНО 1
111 56037320 ТАБЛИЧКА ОГРАНИЧЕННАЯ ВИДИМОСТЬ 1
112 56036696 ТАБЛИЧКА ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАС. 1
113 BG00409774 ТАБЛИЧКА ЗАКРОЙ ДВЕРЬ, САМОСВАЛ 2
114 56038806 ТАБЛИЧКА - 1
. . . . .
116 02867904 ТАБЛИЧКА 220 X 88 ММ 1
117 56037654 ТАБЛИЧКА АВАРИЙНАЯ ОСТАНОВКА 3
118 02868820 ТАБЛИЧКА МОТОРНОЕ МАСЛО 1
119 02868830 ТАБЛИЧКА ТРАНСМИССИОННОЕ МАСЛО 1
. . . . .
120 02814490 ТАБЛИЧКА Масляный бак гидравлической системы 1
121 02814520 ТАБЛИЧКА Дизельные 1
122 BG01203825 ТАБЛИЧКА Место для упора домкрата 4
124 BG01157879 ТАБЛИЧКА БЕЗОПАСНОСТИ ОПАСНОСТЬ ПАДЕНИЯ ПРЕДМЕТОВ 2
125 BG01157651 ТАБЛИЧКА БЕЗОПАСНОСТИ ОПАСНОСТЬ РАЗДАВЛИВАНИЯ 1
. . . . .
127 BG01130404 ТАБЛИЧКА ТАБЛ.БЕЗ.,ВЫХЛ.ДИЗ.ГАЗЫ, РУС 1
130 00003850 ТАБЛИЧКА ПОДЪЕМНЫЙ КРЮК 2

56211203 iK

56211203 iK

e
. . . . .
. . . . .
. . . . .
22 64592052 ТАБЛИЧКА TH320, 210 ММ 1
. . . . .
. . . . .
. . . . .

56211203 iK

56211203 iK

e
. . . . .
106 56036753 ТАБЛИЧКА - 3
. . . . .
114 56038806 ТАБЛИЧКА - 1
. . . . .
116 02867904 ТАБЛИЧКА 220 X 88 ММ 1
. . . . .
. . . . .

56211203 iK

56211203 iK

e
. . . . .
. . . . .
. . . . .
22 64592052 ТАБЛИЧКА TH320, 210 ММ 1
. . . . .
. . . . .
. . . . .

56211203 iK

56211203 iK

e
. . . . .
106 56036753 ТАБЛИЧКА - 3
. . . . .
114 56038806 ТАБЛИЧКА - 1
. . . . .
116 02867904 ТАБЛИЧКА 220 X 88 ММ 1
. . . . .
. . . . .

56211203 iK

56211203 iK

e
. . . . .
. . . . .
. . . . .
22 64592052 ТАБЛИЧКА TH320, 210 ММ 1
. . . . .
. . . . .
. . . . .

56211203 iK

56211203 iK

e
. . . . .
106 56036753 ТАБЛИЧКА - 3
. . . . .
114 56038806 ТАБЛИЧКА - 1
. . . . .
116 02867904 ТАБЛИЧКА 220 X 88 ММ 1
. . . . .
. . . . .

56211203 iK

56211203 iK

e
. . . . .
. . . . .
. . . . .
22 64592052 ТАБЛИЧКА TH320, 210 ММ 1
. . . . .
. . . . .
. . . . .

56211203 iK

56211203 iK

e
. . . . .
106 56036753 ТАБЛИЧКА - 3
. . . . .
114 56038806 ТАБЛИЧКА - 1
. . . . .
116 02867904 ТАБЛИЧКА 220 X 88 ММ 1
. . . . .
. . . . .

56211203 iK

56211203 iK

e
. . . . .
. . . . .
. . . . .
22 64592052 ТАБЛИЧКА TH320, 210 ММ 1
. . . . .
. . . . .
. . . . .

56211203 iK

56211203 iK

e
. . . . .
106 56036753 ТАБЛИЧКА - 3
. . . . .
114 56038806 ТАБЛИЧКА - 1
. . . . .
116 02867904 ТАБЛИЧКА 220 X 88 ММ 1
. . . . .
. . . . .

56211203 iK

56211203 iK

e
. . . . .
. . . . .
. . . . .
22 64592052 ТАБЛИЧКА TH320, 210 ММ 1
. . . . .
. . . . .
. . . . .

56211203 iK

56211203 iK

e
. . . . .
106 56036753 ТАБЛИЧКА - 3
. . . . .
114 56038806 ТАБЛИЧКА - 1
. . . . .
116 02867904 ТАБЛИЧКА 220 X 88 ММ 1
. . . . .
. . . . .

56211203 iK

56211203 iK

e
. . . . .
. . . . .
. . . . .
22 64592052 ТАБЛИЧКА TH320, 210 ММ 1
. . . . .
. . . . .
. . . . .

56211203 iK

56211203 iK

e
. . . . .
106 56036753 ТАБЛИЧКА - 3
. . . . .
114 56038806 ТАБЛИЧКА - 1
. . . . .
116 02867904 ТАБЛИЧКА 220 X 88 ММ 1
. . . . .
. . . . .

56211203 iK

56211203 iK

e
. . . . .
. . . . .
. . . . .
22 64592052 ТАБЛИЧКА TH320, 210 ММ 1
. . . . .
. . . . .
. . . . .

56211203 iK

56211203 iK

e
. . . . .
106 56036753 ТАБЛИЧКА - 3
. . . . .
114 56038806 ТАБЛИЧКА - 1
. . . . .
116 02867904 ТАБЛИЧКА 220 X 88 ММ 1
. . . . .
. . . . .

56211203 iK

56211203 iK

e
. . . . .
. . . . .
. . . . .
22 64592052 ТАБЛИЧКА TH320, 210 ММ 1
. . . . .
. . . . .
. . . . .

56211203 iK

56211203 iK

e
. . . . .
106 56036753 ТАБЛИЧКА - 3
. . . . .
114 56038806 ТАБЛИЧКА - 1
. . . . .
116 02867904 ТАБЛИЧКА 220 X 88 ММ 1
. . . . .
. . . . .

56211203 iK

56211203 iK

e
. . . . .
. . . . .
. . . . .
22 64592052 ТАБЛИЧКА TH320, 210 ММ 1
. . . . .
. . . . .
. . . . .

56211203 iK

56211203 iK

e
. . . . .
106 56036753 ТАБЛИЧКА - 3
. . . . .
114 56038806 ТАБЛИЧКА - 1
. . . . .
116 02867904 ТАБЛИЧКА 220 X 88 ММ 1
. . . . .
. . . . .

56211203 iK

56211203 iK

e
. . . . .
. . . . .
. . . . .
22 64592052 ТАБЛИЧКА TH320, 210 ММ 1
. . . . .
. . . . .
. . . . .

56211203 iK

56211203 iK

e
. . . . .
106 56036753 ТАБЛИЧКА - 3
. . . . .
114 56038806 ТАБЛИЧКА - 1
. . . . .
116 02867904 ТАБЛИЧКА 220 X 88 ММ 1
. . . . .
. . . . .

56211203 iK

56211203 iK

e
. . . . .
. . . . .
. . . . .
22 64592052 ТАБЛИЧКА TH320, 210 ММ 1
. . . . .
. . . . .
. . . . .

56211203 iK

56211203 iK

e
. . . . .
106 56036753 ТАБЛИЧКА - 3
. . . . .
114 56038806 ТАБЛИЧКА - 1
. . . . .
116 02867904 ТАБЛИЧКА 220 X 88 ММ 1
. . . . .
. . . . .

4 Frame Structures

Загружено:

Сведения о документе

Оригинальное название

Авторское право

Доступные форматы

Поделиться этим документом

Поделиться или встроить документ

Параметры публикации

Этот документ был вам полезен?

Это неприемлемый материал?

Авторское право:

Доступные форматы

4 Frame Structures

Загружено:

Авторское право:

Доступные форматы

T020D617

СОДЕРЖАНИЕ TH320 200526

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020
