10 General hydraulics

T020D617

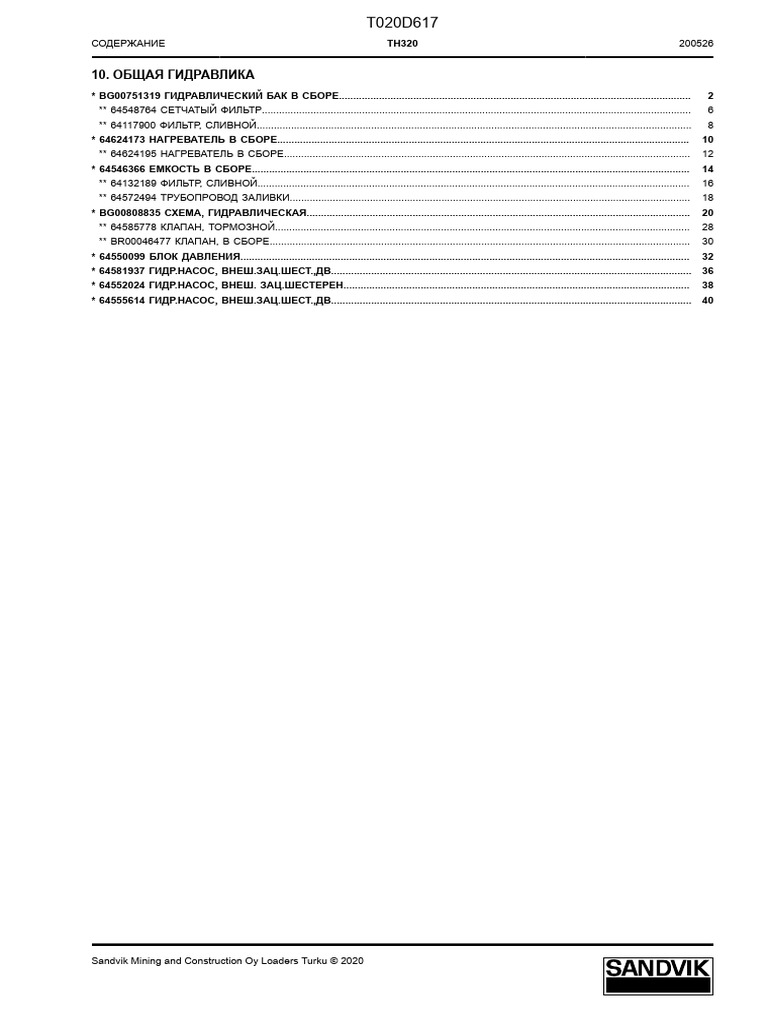

СОДЕРЖАНИЕ TH320 200526
10. ОБЩАЯ ГИДРАВЛИКА

* BG00751319 ГИДРАВЛИЧЕСКИЙ БАК В СБОРЕ........................................................................................................................... 2
** 64548764 СЕТЧАТЫЙ ФИЛЬТР...................................................................................................................................................... 6
** 64117900 ФИЛЬТР, СЛИВНОЙ........................................................................................................................................................ 8
* 64624173 НАГРЕВАТЕЛЬ В СБОРЕ................................................................................................................................................ 10
** 64624195 НАГРЕВАТЕЛЬ В СБОРЕ.............................................................................................................................................. 12
* 64546366 ЕМКОСТЬ В СБОРЕ......................................................................................................................................................... 14
** 64132189 ФИЛЬТР, СЛИВНОЙ....................................................................................................................................................... 16
** 64572494 ТРУБОПРОВОД ЗАЛИВКИ............................................................................................................................................ 18
* BG00808835 СХЕМА, ГИДРАВЛИЧЕСКАЯ...................................................................................................................................... 20
** 64585778 КЛАПАН, ТОРМОЗНОЙ................................................................................................................................................. 28
** BR00046477 КЛАПАН, В СБОРЕ................................................................................................................................................... 30
* 64550099 БЛОК ДАВЛЕНИЯ............................................................................................................................................................. 32
* 64581937 ГИДР.НАСОС, ВНЕШ.ЗАЦ.ШЕСТ.,ДВ.............................................................................................................................. 36
* 64552024 ГИДР.НАСОС, ВНЕШ. ЗАЦ.ШЕСТЕРЕН......................................................................................................................... 38
* 64555614 ГИДР.НАСОС, ВНЕШ.ЗАЦ.ШЕСТ.,ДВ.............................................................................................................................. 40
Sandvik Mining and Construction Oy Loaders Turku © 2020

BG00751319 dD
1 (41) ГИДРАВЛИЧЕСКИЙ БАК В СБОРЕ 200526
31 30 11 8
32 28 35
30 31
15
18 28
26
26 9 18 28
26
4 28 18 27
1 8
33
34

BG00751319 dD
200526 ГИДРАВЛИЧЕСКИЙ БАК В СБОРЕ 2 (41)
Поз. Кат. номер Описание Стандартная маркировка Кол-во

e
1 BG00752091 БАК, ГИДРАВЛИЧЕСКИЙ СВАРНОЙ ГИДР. БАК - СТАЛЬ 522 1
3 64102135 СЕТЧАТЫЙ ФИЛЬТР КОРЗИНЧАТЫЙ 1
4 64256548 ПЛАСТИНА КРЫШКИ ПЛАСТИНА КРЫШКИ 1
8 64229334 КРЫШКА, ЗАПРАВОЧНАЯ 1
8.1 64103967 O-RING 1
. . . . .
9 64552297 КРЫШКА КРЫШКА ДОСТУПА К ФИЛЬТРУ 1
11 64547234 УКАЗАТЕЛЬ, УРОВЕНЬ ДАТЧИК УРОВНЯ ЖИДКОСТИ 1
15 AF00101555 ВИНТ,ШЕСТИГР. ГОЛ.,ПОЛН.РЕЗЬБА 15,6X1,78 БНК 90 1
18 AF02300006 ШАЙБА, ПЛОСКАЯ, НОРМАЛЬНАЯ M10 - 200 HV, ЦИНК; ISO 7089 28
26 64401585 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2
. . . . .
27 64112654 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО - 1
28 06530422 ВИНТ С ШЕСТ. ГОЛ. (ПОЛНАЯ) M10X25 - 8.8, ISO 4017 24
30 AF00101339 ВИНТ С ШЕСТ. ГОЛОВ. (ПОЛНАЯ) M20X35 - 8.8 ЦИНК., ISO 4017 13
31 AF02300011 ШАЙБА, ПЛОСКАЯ, НОРМАЛЬНАЯ M20 13
32 AF00100524 ВИНТ С ШЕСТ. ГОЛОВ. (ПОЛНАЯ) M10X20 - 8,8 ЦИНК., ISO 4017 4
. . . . .
33 55199066 САПУН - 1
33.1 55199068 ФИЛЬТР 5UM, CHANGEABLE 1
34 04130023 ПЕРЕХОДНИК С РЕДУКЦИОННЫМ � G 3/4 - G 1/2 1
35 BG00814725 КРЫШКА КРЫШКА - БЛОК ВСАСЫВ.-ГИДРОБАК 1

BG00751319 dD
3 (41) ГИДРАВЛИЧЕСКИЙ БАК В СБОРЕ 200526
20
20
36
16
24
19
19
21
2
31 30
21
25
23
14

BG00751319 dD
200526 ГИДРАВЛИЧЕСКИЙ БАК В СБОРЕ 4 (41)

e
2 64548764 СЕТЧАТЫЙ ФИЛЬТР СМ. СТР. 10-6 1
6 64106501 РАЗЪЕМ, ЗАГЛУШКА ПЕРЕХОДНИК ЗАГЛУШКИ ТРУБЫ F/A 1
7 64117900 ФИЛЬТР, СЛИВНОЙ СМ. СТР. 10-8 1
14 04700274 ПРОБКА - 1
16 64103125 СОЕДИНИТЕЛЬ, ПРОБКА ПЕРЕХОДНИК - ПРОБКА 1
. . . . .
19 04182385 ШТУЦЕР, УГОЛЬНЫЙ ТОРЦ. УПЛ. КОЛЬЦО 13/16 - UNF 3/4 2
20 64119652 ПЕРЕХОДНИК 90 ГРАД. ORS/SAE УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 3
21 04182391 ШТУЦЕР, УГОЛЬНЫЙ ТОРЦ. УПЛОТ. КОЛЬЦО 1.3/16 - UNF 1.1/16 2
23 64119696 ПЕРЕХОДНИК 1
24 64119665 ПЕРЕХОДНИК - 1
. . . . .
25 04182608 ШТУЦЕР, УГОЛЬНЫЙ ГАЙКА С ТОРЦ. УПЛ. КОЛЬЦОМ 1,3/16 1
30 AF00101339 ВИНТ С ШЕСТ. ГОЛОВ. (ПОЛНАЯ) M20X35 - 8.8 ЦИНК., ISO 4017 13
36 64800338 ПРОБКА ПОТАЙНАЯ ПРОБКА ДЛЯ ТРУБЫ 1

64548764 00
5 (41) СЕТЧАТЫЙ ФИЛЬТР 200526
3 2

64548764 00
200526 СЕТЧАТЫЙ ФИЛЬТР 6 (41)

e
1 64548761 СЕТЧАТЫЙ ФИЛЬТР СЕТЧ. ФИЛЬТР, ВЕРХН., В СБОРЕ 1
2 64208972 ВОДИЛО В СБОРЕ НИЖНЕЕ ВОДИЛО В СБОРЕ 1
3 64101672 ЭЛЕМЕНТ, ФИЛЬТР ЭЛЕМЕНТ - ФИЛЬТР 1
4 64101673 ФИЛЬТР ФИЛЬТР - КЛАПАН В СБОРЕ 1
5 64403725 ВИНТ ВИНТ С ШЕСТ.ГОЛ. 1/4 X 1/2 C8 2
. . . . .
6 64404375 ШАЙБА 2

64117900 3
7 (41) ФИЛЬТР, СЛИВНОЙ 200526

64117900 3
200526 ФИЛЬТР, СЛИВНОЙ 8 (41)

e
1 64117540 ЭЛЕМЕНТ, ФИЛЬТР ЭЛЕМЕНТ - ФИЛЬТР 1
2 69032367 ПРУЖИНА ПРУЖИНА - ВЕРХНЯЯ 1
3 69032368 СБОРОЧНЫЙ КОМПЛЕКТ ВСТАВНОЙ ЭЛЕМЕНТ В СБОРЕ 1
5 69034205 ПРОКЛАДКА ПРОКЛАДКА, ПЕРЕПУСК 1
. . . . .
6 69032372 КЛАПАН, ПЕРЕПУСКНОЙ УЗЕЛ ПЕРЕПУСКА 1

64624173 01
9 (41) НАГРЕВАТЕЛЬ В СБОРЕ 200526

64624173 01
200526 НАГРЕВАТЕЛЬ В СБОРЕ 10 (41)

e
1 64624195 НАГРЕВАТЕЛЬ В СБОРЕ СМ. СТР. 10-12 1

64624195 11
11 (41) НАГРЕВАТЕЛЬ В СБОРЕ 200526
9 7
8 7 2
5
6
10

64624195 11
200526 НАГРЕВАТЕЛЬ В СБОРЕ 12 (41)

e
1 64102284 ПЕРЕХОДНИК ПЕРЕХОДНИК С РЕДУКЦИОННЫМ КЛАПАНОМ 1
2 64105389 СОЕДИНИТЕЛЬ РАЗЪЕМ - 0,375 1
3 64108068 ПЕРЕХОДНИК ПЕРЕХОДНИК - 90 ГРАДУСОВ 1
5 64404395 ШАЙБА 10 6
6 64404407 ШАЙБА 10 6
. . . . .
7 64620716 НАГРЕВАТЕЛЬ НАГРЕВАТЕЛЬ - ГИДРАВЛ. МАСЛО 1
8 64624399 ПЛАСТИНА ПЛАСТИНА - КРЕПЛ. НАГРЕВАТЕЛЯ 1
9 64624400 КРЫШКА, ГИДРАВЛИЧЕСКИЙ БАК В СБОРЕ - ГИДРАВЛ. КРЫШКА БАКА 1
11 64287077 ЖГУТ ПРОВОДОВ ЖГУТ ПРОВОДОВ НАГР.ГИДРАВ.БАКА 1
. . . . .

64546366 99
13 (41) ЕМКОСТЬ В СБОРЕ 200526
4 5
25 24 23 28 27 35 25 24 36 7
32 31 33 13 37
37 13 21
15
33
11
20 29
30
10
18
22
18 19
17
16
34

64546366 99
200526 ЕМКОСТЬ В СБОРЕ 14 (41)

e
2 64547234 УКАЗАТЕЛЬ, УРОВЕНЬ ДАТЧИК УРОВНЯ ЖИДКОСТИ 1
4 64103917 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 8 1
5 64281043 КРЫШКА СМОТРОВАЯ КРЫШКА 1
7 64119779 СОЕДИНИТЕЛЬ 2
8 64546487 ДАТЧИК ТЕМПЕРАТУРЫ ДАТЧИК ТЕМПЕРАТУРЫ МАСЛА 1
. . . . .
9 64548741 КРОНШТЕЙН КРОНШТЕЙН ФИЛЬТРА 1
10 64132189 ФИЛЬТР, СЛИВНОЙ СМ. СТР. 10-16 1
11 64119781 ПЕРЕХОДНИК - 1
13 64550607 ПЕРЕХОДНИК БЛ.ПЕРЕХОДН. - С 32SF НА 16NPT 2
15 64573956 ТРУБА ТРУБКА В СБОРЕ 1
. . . . .
16 64102261 ПЕРЕХОДНИК ПЕРЕХОДНИК F/A - 90 ГРАД. 1
17 04133105 АДАПТЕР, ГИДРАВЛИЧЕСКИЙ AQ 2081-8-4 1
18 64108068 ПЕРЕХОДНИК ПЕРЕХОДНИК - 90 ГРАДУСОВ 2
19 BG00668685 ДАТЧИК - 1
20 64572494 ТРУБОПРОВОД ЗАЛИВКИ СМ. СТР. 10-18 1
. . . . .
21 64119713 ПЕРЕХОДНИК ПЕРЕХОДНИК ORS/НАРУЖ. РЕЗ. NPT 1
22 64111347 ПЕРЕХОДНИК ПЕРЕХОДНИК - ВНЕШН. ТРУБА - ВНУТР. ТРУБА 1
23 64404002 ВИНТ 12 ММ X 35 ММ 2
24 64404408 ШАЙБА 10
. . . . .
26 64403977 ВИНТ ВИНТ С ШЕСТ.ГОЛ. 8 ММ X 19 ММ 3
27 64404406 ШАЙБА 8 4
28 AF02300005 ШАЙБА, ПЛОСКАЯ, НОРМАЛЬНАЯ M8 - 200 HV, ЦИНК; ISO 7089 3
29 64110580 МОСТ МОСТ, ВЕНТИЛЯЦИОННЫЙ ПАТРУБОК 1
30 64101477 ПЕРЕХОДНИК ПЕРЕХ.F/A-СНИЖ.ПЕРЕХ.2081-8-6S 1
. . . . .
31 64100016 СНИЖАЮЩИЙ ПЕРЕХОДНИК ПЕРЕХОДН.F/A - СНИЖ. ПЕРЕХОДН. 1
32 64106963 ПЕРЕХОДНИК ПЕРЕХОДНИК F/A - ТРОЙНИК 1
33 64119739 ПЕРЕХОДНИК ПЕРЕХОДНИК 90 ГРАД. ORS/НАРУЖНАЯ 2
РЕЗЬБА NPT
34 64119731 УГЛОВОЙ ШТУЦЕР ПЕРЕХОДНИК 90 ГРАД. ORS/НАРУЖНАЯ 2
РЕЗЬБА NPT
35 64404001 ВИНТ M12X30 8
. . . . .
36 64800338 ПРОБКА ПОТАЙНАЯ ПРОБКА ДЛЯ ТРУБЫ 1
37 09370309 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 56.7X3.5, FKM, 80 SHORE 2

64132189 0
15 (41) ФИЛЬТР, СЛИВНОЙ 200526

64132189 0
200526 ФИЛЬТР, СЛИВНОЙ 16 (41)

e
1 64132198 КОМПЛЕКТ ЗАПАСНЫХ ЧАСТЕЙ СМЕННЫЙ ЭЛЕМЕНТ ДЛЯ 64132189 1

64572494 00
17 (41) ТРУБОПРОВОД ЗАЛИВКИ 200526
1 2

64572494 00
200526 ТРУБОПРОВОД ЗАЛИВКИ 18 (41)

e
1 04910092 КРЫШКА ЗАЛИВНОГО ОТВЕРСТИЯ - 1
2 02972590 ТРУБОПРОВОД ЗАЛИВКИ - 1

BG00808835 bB
19 (41) СХЕМА, ГИДРАВЛИЧЕСКАЯ 200526
3
84
85
83
24
82
3
86
24
45
80
79 78
82
2
4
77 76
53
81
29 55
32 42 52
34 4 1
52 17 53 14 43

BG00808835 bB
200526 СХЕМА, ГИДРАВЛИЧЕСКАЯ 20 (41)

e
1 06429006 ЗАЖИМ ТРУБЫ ДИАМЕТР 12 MM 1
2 06429016 ЗАЖИМ ТРУБЫ - 4
3 06429114 ЗАЖИМ ТРУБЫ 25 ММ 4
4 06429204 ЗАЖИМ ТРУБЫ - 8
14 64119791 ПЕРЕХОДНИК ПЕРЕХОДН.ORS/SAE,ВЫСТ.УПЛ.КОЛ. 2
. . . . .
24 64119989 ПЕРЕХОДНИК ТОРЦЕВОЕ УПЛ. КОЛЬЦО 1.7/16 СОЕДИНЕНИЕ 4
29 64403981 ВИНТ ВИНТ С ШЕСТ.ГОЛ. 8 ММ X 35 ММ 2
32 64404124 ВИНТ SHSS 1/4 UNC X 3/8 2
34 06582407 ШАЙБА A 8, TES212-38 9
. . . . .
42 64547984 КОЛЬЦО СТОПОРНОЕ КОЛЬЦО 2
43 64548023 АДАПТЕР В СБОРЕ ПЕРЕХОДНИК В СБОРЕ - СПЕЦ. 2
45 64552322 БЛОК, КЛАПАН, ГИДРАВЛИЧ. БЛ.-КОЛЛЕКТОР-СБРОС ДАВЛ./ТОРМ 1
. . . . .
55 BG00792667 ТРУБА ORFS D 12X1,5 AISI 304 1
76 BG01173324 ТРУБА ТРУБКА С СБОРЕ - БАК - ВОЗВРАТ 1
77 BG01173330 ТРУБА ТРУБКА В СБ-ТОРМ.ОХЛАЖ.,ВОЗВР. 1
78 BR00046427 ТРУБА В СБОРЕ ТРУБКА В СБОРЕ, 10 ММ 1
79 64585762 ТРУБА ТРУБКА В СБ. - ДАВЛ.НА ВПУСКЕ 1
. . . . .
80 BG01172286 ТРУБА ТРУБКА В СБ.-УПРАВЛ. ДАВЛЕНИЕ 1
81 64585778 КЛАПАН, ТОРМОЗНОЙ СМ. СТР. 10-28 1
82 BR00046477 КЛАПАН, В СБОРЕ СМ. СТР. 10-30 1
83 56209023 УДЛИНИТЕЛЬ STAUFF 20-25 ММ 2
84 29521400 ПЛАСТИНА, УДЛИНИТЕЛЬНАЯ STAUFF 20-25 ММ 2
. . . . .

BG00808835 bB
47 57 58 41 45
46 8
72
5
16 34 56
49
25 33 26 20 48
58
57
54 82 27 34
84
3
51
83
50
85
42 32 68
24
65
3
14
86
24
50
43 17 51
65
4
68

BG00808835 bB

e
3 06429114 ЗАЖИМ ТРУБЫ 25 ММ 4
4 06429204 ЗАЖИМ ТРУБЫ - 8
5 07615527 МОНТАЖНАЯ ДЕТАЛЬ - 4
. . . . .
16 04182263 ШТУЦЕР, ГИДРАВЛИЧЕСКИЙ ТОРЦЕВОЕ УПЛ. КОЛЬЦО 1.7/16 - G 1 2
20 64119812 ПЕРЕХОДНИК ORS/SAE УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1
24 64119989 ПЕРЕХОДНИК ТОРЦЕВОЕ УПЛ. КОЛЬЦО 1.7/16 СОЕДИНЕНИЕ 4
25 64132299 ПЕРЕХОДНИК ПЕРЕХОДНИК - ПРЯМОЕ СОЕДИНЕНИЕ 2
. . . . .
26 64403772 ВИНТ ВИНТ С ШЕСТ.ГОЛ.3/8 X 1 1/2 C8 8
27 64403986 БОЛТ С 6ГР.ГОЛ.(ПОЛОВ.РЕЗЬБА) ВИНТ С ШЕСТ. ГОЛ. 8ММX80ММ C8 4
32 64404124 ВИНТ SHSS 1/4 UNC X 3/8 2
33 04700489 СТЕКЛООМЫВАТЕЛЬ - 8
34 06582407 ШАЙБА A 8, TES212-38 9
. . . . .
41 64543506 ЗАГЛУШКА ЗАГЛУШКА 5
42 64547984 КОЛЬЦО СТОПОРНОЕ КОЛЬЦО 2
43 64548023 АДАПТЕР В СБОРЕ ПЕРЕХОДНИК В СБОРЕ - СПЕЦ. 2
45 64552322 БЛОК, КЛАПАН, ГИДРАВЛИЧ. БЛ.-КОЛЛЕКТОР-СБРОС ДАВЛ./ТОРМ 1
46 BG00810913 ТРУБА ORFS D 25X2.5 1
. . . . .
47 BG00810880 ТРУБА ORFS D 25X2.5 1
48 BG00810796 ТРУБА ORFS D 25X2.5 1
49 BG00810740 ТРУБА ORFS D 25X2.5 1
. . . . .
54 BG00792737 ТРУБА ORFS D 12X1,5 AISI 304 1
56 64552938 ВИНТ ВИНТ, ТОРЦ. КЛ.,8MMX1,25-180ММ 3
57 56211189 ШЛАНГ, ГИДРАВЛИЧЕСКИЙ R2T-16-0920-V16A-V16D-0-0 2
58 56209823 ШЛАНГ, ГИДРАВЛИЧЕСКИЙ R2T-16-0870-V16A-V16D-0-0 2
65 64574619 ТРУБА В СБОРЕ ТРУБКА В СБОРЕ 12ММ 1
. . . . .
72 64574736 ШЛАНГ HGH781 16 00330 16FR 16FRB 2
. . . . .

BG00808835 bB
38
35
28 69 11 73 74 75 74
13
19
38 35 28 15
40 37 31
18
2
12
59 11 15
40 37 31 63
60
67
62
66
4
23
61
21
61
71 63
62
60
30 22 64 30
36 36
39
39 39

BG00808835 bB

e
2 06429016 ЗАЖИМ ТРУБЫ - 4
4 06429204 ЗАЖИМ ТРУБЫ - 8
11 64119756 ШТУЦЕР, УГОЛЬНЫЙ ПЕРЕХОДНИК 90 ГРАД. ПЕРЕГОРОДКА 2
УПЛ.КОЛ.
12 64119757 ШТУЦЕР, УГОЛЬНЫЙ ПЕРЕХОДНИК 90 ГРАД. ПЕРЕГОРОДКА 2
УПЛ.КОЛ.
13 64119759 УГЛОВОЙ ШТУЦЕР ПЕРЕХОДНИК 90 ГРАД. ПЕРЕБОРКА ORS/ORS 2
. . . . .
15 04182207 ШТУЦЕР, ГИДРАВЛИЧЕСКИЙ ТОРЦ. УПЛ. КОЛЬЦО 1 - G 3/4 2
18 04182216 ШТУЦЕР, ГИДРАВЛИЧЕСКИЙ ТОРЦ. УПЛ. КОЛЬЦО 13/16 - G 1/2 2
19 04182252 ШТУЦЕР, ГИДРАВЛИЧЕСКИЙ ТОРЦ. УПЛ. КОЛЬЦО 1.3/16 - G 1 2
21 64119819 ПЕРЕХОДНИК - 2
22 64119820 ПЕРЕХОДНИК ПЕРЕГОРОДКА УПЛОТН. КОЛЕЦ 2
ПЕРЕХОДНИКА
. . . . .
23 64119822 ПЕРЕХОДНИК ПЕРЕГОРОДКА УПЛОТН. КОЛЕЦ 2
ПЕРЕХОДНИКА
30 64404000 ВИНТ M12X25 - 10.9 4
31 64404012 ВИНТ ВИНТ С ШЕСТ.ГОЛ. 16ММX30ММ C8 2
35 06582408 ШАЙБА, ПРУЖИННАЯ 10 4
. . . . .
36 06582409 ШАЙБА 12 4
37 06582411 ШАЙБА M16 2
38 06581408 ШАЙБА, ПЛОСКАЯ 10, SFS 2041 4
39 64404408 ШАЙБА 4
40 06581411 ШАЙБА, ПЛОСКАЯ 16, SFS 2041 2
. . . . .
59 64574542 КРОНШТЕЙН КРОНШТ.-ПЕРЕБ.-ЗАДН.ГИДР.ЛИНИИ 1
60 64574544 ТРУБА ТРУБКА В СБ.-ПОД.ОХЛ.ЖИДК.ТОРМ 1
61 64574545 ТРУБА ТРУБКА В СБ-КЛАП.УПР.ТОРМ.P.P. 1
62 64574546 ТРУБА ТРУБКА В СБ-КЛАП.УПР.ТОРМ.P LN 1
63 64574547 ТРУБА ТРУБКА В СБ-КЛАП.УПР.ТОРМ.A LN 1
. . . . .
64 64574609 ПЛАСТИНА ПЛАСТ.-ПЕРЕБОРКА-ГИДР. ТРУБКИ 1
66 BG01173376 ТРУБА ТРУБКА В СБ-РЕЛЕ ТОРМ., ВОЗВ. 1
69 64574663 ПЛАСТИНА ПЛАСТИНА - ПЕРЕБОРКА - ТРУБКА 1
. . . . .
73 64603279 ШЛАНГ HGH781 12 00274 12FR 12FRB 2
74 64574740 ШЛАНГ HGH781 06 00262 6FR 6FRB 2
75 64574742 ШЛАНГ HGH781 08 00262 8FR 8FRB 2

BG00808835 bB

BG00808835 bB

e
61 64574545 ТРУБА ТРУБКА В СБ-КЛАП.УПР.ТОРМ.P.P. 1
62 64574546 ТРУБА ТРУБКА В СБ-КЛАП.УПР.ТОРМ.P LN 1
63 64574547 ТРУБА ТРУБКА В СБ-КЛАП.УПР.ТОРМ.A LN 1
65 64574619 ТРУБА В СБОРЕ ТРУБКА В СБОРЕ 12ММ 1
. . . . .
66 BG01173376 ТРУБА ТРУБКА В СБ-РЕЛЕ ТОРМ., ВОЗВ. 1
69 64574663 ПЛАСТИНА ПЛАСТИНА - ПЕРЕБОРКА - ТРУБКА 1
. . . . .
72 64574736 ШЛАНГ HGH781 16 00330 16FR 16FRB 2
73 64603279 ШЛАНГ HGH781 12 00274 12FR 12FRB 2
74 64574740 ШЛАНГ HGH781 06 00262 6FR 6FRB 2
75 64574742 ШЛАНГ HGH781 08 00262 8FR 8FRB 2
76 BG01173324 ТРУБА ТРУБКА С СБОРЕ - БАК - ВОЗВРАТ 1
. . . . .
79 64585762 ТРУБА ТРУБКА В СБ. - ДАВЛ.НА ВПУСКЕ 1
80 BG01172286 ТРУБА ТРУБКА В СБ.-УПРАВЛ. ДАВЛЕНИЕ 1
81 64585778 КЛАПАН, ТОРМОЗНОЙ СМ. СТР. 10-28 1
. . . . .
. . . . .

64585778 11
27 (41) КЛАПАН, ТОРМОЗНОЙ 200526
“P” PORT
1
“A” PORT 4
5
6
“TANK” PORT
2
“PILOT PRESSURE” PORT

64585778 11
200526 КЛАПАН, ТОРМОЗНОЙ 28 (41)

e
2 64119662 УГЛОВОЙ ШТУЦЕР ПЕРЕХОДНИК 90ГР,ORS/SAE,УП.КЛЦ 1
4 64119793 ПЕРЕХОДНИК 1
5 64123027 ПЕРЕХОДНИК ПЕРЕХОДНИК - 90 ГРАД. ORS/ORS 1
. . . . .
6 64585926 КЛАПАН, РЕДУКЦИОННЫЙ/ПРОПОРЦ. 1

BR00046477 aA
29 (41) КЛАПАН, В СБОРЕ 200526
4
5
6
2
1 7
3 8

BR00046477 aA
200526 КЛАПАН, В СБОРЕ 30 (41)

e
1 04182109 АДАПТЕР, ГИДРАВЛИЧЕСКИЙ ТОРЦ. УПЛ. КОЛЬЦО 1.3/16 - UNF 7/8 1
2 04182651 АДАПТЕР, ТРОЙНИКОВЫЙ ТРОЙНИК ГАЙКИ С ТОРЦ.УПЛ.КОЛ. 1,7/16 1
4 64119664 ПЕРЕХОДНИК ПЕРЕХОДНИК 90ГР,ORS/SAE,УП.КЛЦ 1
. . . . .
6 56037765 СОЕДИНИТЕЛЬ - 2
8 64550231 ГИДРАВЛИЧЕСКИЙ БЛОК В СБОРЕ КОЛЛЕКТОР - ТОРМОЗ 1

64550099 1010
31 (41) БЛОК ДАВЛЕНИЯ 200526
15
1
7 11
4
14
3
8 10
9 12 13
10

64550099 1010
200526 БЛОК ДАВЛЕНИЯ 32 (41)

e
1 64110549 ПЕРЕХОДНИК 1/8 NPT 7
2 64119763 ПЕРЕХОДНИК - 7
3 AF00100645 ВИНТ С ШЕСТ. ГОЛОВ. (НЕПОЛНА� M10X80 - 8.8 ЦИНК., ISO 4014 2
4 06582408 ШАЙБА, ПРУЖИННАЯ 10 2
5 64550114 ПЛАСТИНА 90 ГРАД. ORS/SAE УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1
. . . . .
6 64550116 ГИДРАВЛИЧЕСКИЙ БЛОК В СБОРЕ КОЛЛЕКТОР 1
7 64555548 ПРОСТАВКА, СОЕДИНЕНИЕ РАСПОРНАЯ ТРУБКА 2
8 BG01274556 ШЛАНГ, ГИДРАВЛИЧЕСКИЙ R2T-04-2050-V04A-V04B-0-0 1
9 64603242 ШЛАНГ 1
. . . . .
12 BG01274477 ШЛАНГ, ГИДРАВЛИЧЕСКИЙ R2T-04-5600-V04A-V04D-0-0 1
15 04182600 ШТУЦЕР, УГОЛЬНЫЙ ГАЙКА С ТОРЦЕВ. УПЛОТНИТ. КОЛЬЦОМ 9/16 6
. . . . .

64550099 1010
33 (41) БЛОК ДАВЛЕНИЯ 200526
13
12
14
11

64550099 1010
200526 БЛОК ДАВЛЕНИЯ 34 (41)

e
. . . . .

64581937 11
35 (41) ГИДР.НАСОС, ВНЕШ.ЗАЦ.ШЕСТ.,ДВ. 200526

64581937 11
200526 ГИДР.НАСОС, ВНЕШ.ЗАЦ.ШЕСТ.,ДВ. 36 (41)

e
1 64845504 КОМПЛЕКТ УПЛОТНЕНИЙ КОМПЛЕКТ УПЛОТНЕНИЙ 1

64552024 00
37 (41) ГИДР.НАСОС, ВНЕШ. ЗАЦ.ШЕСТЕРЕН 200526

64552024 00
200526 ГИДР.НАСОС, ВНЕШ. ЗАЦ.ШЕСТЕРЕН 38 (41)

e
1 64845505 КОМПЛЕКТ УПЛОТНЕНИЙ КОМПЛЕКТ УПЛОТНЕНИЙ 1

64555614 00
39 (41) ГИДР.НАСОС, ВНЕШ.ЗАЦ.ШЕСТ.,ДВ. 200526

64555614 00
200526 ГИДР.НАСОС, ВНЕШ.ЗАЦ.ШЕСТ.,ДВ. 40 (41)

e
1 69038009 КОМПЛЕКТ УПЛОТНЕНИЙ 1,2 ММ 1

10 General hydraulics

Загружено:

Сведения о документе

Авторское право

Доступные форматы

Поделиться этим документом

Поделиться или встроить документ

Параметры публикации

Этот документ был вам полезен?

Это неприемлемый материал?

Авторское право:

Доступные форматы

10 General hydraulics

Загружено:

Авторское право:

Доступные форматы

T020D617

СОДЕРЖАНИЕ TH320 200526

10. ОБЩАЯ ГИДРАВЛИКА

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

“PILOT PRESSURE” PORT

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во

Sandvik Mining and Construction Oy Loaders Turku © 2020

Sandvik Mining and Construction Oy Loaders Turku © 2020

Поз. Кат. номер Описание Стандартная маркировка Кол-во
