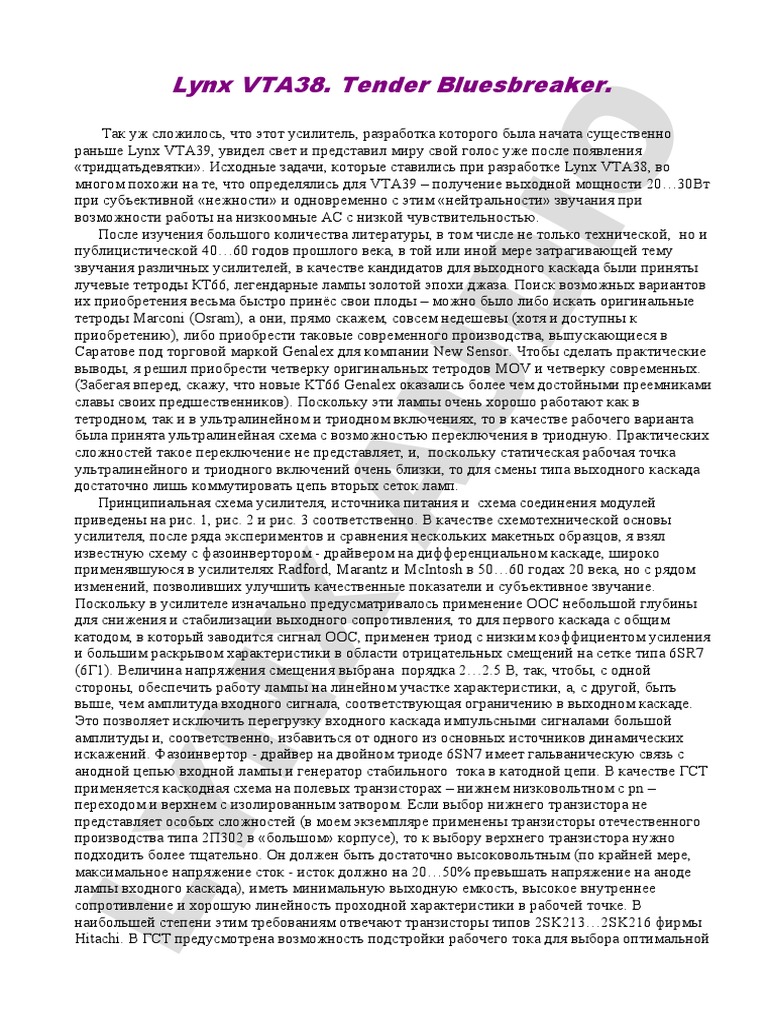

Lynx VTA38. Tender Bluesbreaker.

O
Так уж сложилось, что этот усилитель, разработка которого была начата существенно
раньше Lynx VTA39, увидел свет и представил миру свой голос уже после появления
«тридцатьдевятки». Исходные задачи, которые ставились при разработке Lynx VTA38, во
многом похожи на те, что определялись для VTA39 – получение выходной мощности 20…30Вт
при субъективной «нежности» и одновременно с этим «нейтральности» звучания при
возможности работы на низкоомные АС с низкой чувствительностью.

DI
После изучения большого количества литературы, в том числе не только технической, но и
публицистической 40…60 годов прошлого века, в той или иной мере затрагивающей тему
звучания различных усилителей, в качестве кандидатов для выходного каскада были приняты
лучевые тетроды КТ66, легендарные лампы золотой эпохи джаза. Поиск возможных вариантов
их приобретения весьма быстро принёс свои плоды – можно было либо искать оригинальные
тетроды Marconi (Osram), а они, прямо скажем, совсем недешевы (хотя и доступны к
приобретению), либо приобрести таковые современного производства, выпускающиеся в
Саратове под торговой маркой Genalex для компании New Sensor. Чтобы сделать практические

AU
выводы, я решил приобрести четверку оригинальных тетродов MOV и четверку современных.
(Забегая вперед, скажу, что новые KT66 Genalex оказались более чем достойными преемниками
славы своих предшественников). Поскольку эти лампы очень хорошо работают как в
тетродном, так и в ультралинейном и триодном включениях, то в качестве рабочего варианта
была принята ультралинейная схема с возможностью переключения в триодную. Практических
сложностей такое переключение не представляет, и, поскольку статическая рабочая точка
ультралинейного и триодного включений очень близки, то для смены типа выходного каскада
достаточно лишь коммутировать цепь вторых сеток ламп.
Принципиальная схема усилителя, источника питания и схема соединения модулей
приведены на рис. 1, рис. 2 и рис. 3 соответственно. В качестве схемотехнической основы
усилителя, после ряда экспериментов и сравнения нескольких макетных образцов, я взял
известную схему с фазоинвертором - драйвером на дифференциальном каскаде, широко
применявшуюся в усилителях Radford, Marantz и McIntosh в 50…60 годах 20 века, но с рядом
изменений, позволивших улучшить качественные показатели и субъективное звучание.
NX

Поскольку в усилителе изначально предусматривалось применение ООС небольшой глубины

для снижения и стабилизации выходного сопротивления, то для первого каскада с общим
катодом, в который заводится сигнал ООС, применен триод с низким коэффициентом усиления
и большим раскрывом характеристики в области отрицательных смещений на сетке типа 6SR7
(6Г1). Величина напряжения смещения выбрана порядка 2…2.5 В, так, чтобы, с одной
стороны, обеспечить работу лампы на линейном участке характеристики, а, с другой, быть
выше, чем амплитуда входного сигнала, соответствующая ограничению в выходном каскаде.
Это позволяет исключить перегрузку входного каскада импульсными сигналами большой
амплитуды и, соответственно, избавиться от одного из основных источников динамических
искажений. Фазоинвертор - драйвер на двойном триоде 6SN7 имеет гальваническую связь с
анодной цепью входной лампы и генератор стабильного тока в катодной цепи. В качестве ГСТ
применяется каскодная схема на полевых транзисторах – нижнем низковольтном с pn –
LY

переходом и верхнем с изолированным затвором. Если выбор нижнего транзистора не

представляет особых сложностей (в моем экземпляре применены транзисторы отечественного
производства типа 2П302 в «большом» корпусе), то к выбору верхнего транзистора нужно
подходить более тщательно. Он должен быть достаточно высоковольтным (по крайней мере,
максимальное напряжение сток - исток должно на 20…50% превышать напряжение на аноде
лампы входного каскада), иметь минимальную выходную емкость, высокое внутреннее
сопротивление и хорошую линейность проходной характеристики в рабочей точке. В
наибольшей степени этим требованиям отвечают транзисторы типов 2SK213…2SK216 фирмы
Hitachi. В ГСТ предусмотрена возможность подстройки рабочего тока для выбора оптимальной
 1 2 3 4 5 6 7 8 9 10

A A

C1 470uF R1 6.2k 2w XS3

450v ED350V02
B X1 f4 R2 6.2k 2w +420VDC B
6.3VAC1
C2 R5 R3 R4
X2 f3 0.47uF 39k 6.2k 6.2k R6 910 f1 XS4
6.3VAC2 630v C4 ED350V02
X3 f5 C3 R8 0.47uF 5 f2 6.3VDC1
6.3VAC3
470uF R7 20k 27k 630v f3 2
C X4 f6 450v R12 R10 R11 3 XS5 C
6.3VAC4
C5 27k R9 1M 100 f4 7 ED350V02
0.47uF 100k VL3 ANODE1
630v R13 VL2-1 R14 8 4 KT66
110k 6SN7GTB 2 20k XS6
LY
R19 C6 C7 ED350V02
D 300k +70V 1 0.1uF 4.7uF R16 R17 R18 R15 SCRG1 D
3 630v 100v 20k 1 1 51
VL1 R20 XS7
8
6Г1 1M ED350V02
XS1 gnd C8 C9 R21 R22 R23 R24

f2
6 5 GND
ED350V02 1 0.1uF 4.7uF 20k 1 1 51
E INP inp 2 4 VL2-1 630v 100v XS8 E
3 6 6SN7GTB R26 ED350V02
XS2 gnd 20k 8 4 SCRG2
NX
7 8 7
ED350V02 R25 R27 f5 2
nfb 110k 100k R28 R29 3 XS9

f1
f2
f1
FB
VT1 2w 1M 100 f6 7 ED350V02
F R31 910 2SK215 C10 VL4 ANODE2 F
C11 VD1 0.47uF R32 5 KT66
C13 1,5uF 18v 630v 910 +ub XS10
R30 1uF 630v ED350V02
2.4k 250v C14 -51V R33 -ub -75VDC
VT2 100uF 6.2k
G C12 R34 2П302А 35v C15 C16 2w
G
1000uF 100 R35 VD2 470uF 470uF R36
AU
35v 500 51v 100v 100v 6.2k 2w

H H

I I
DI
Lynx Audio Engineering Department
Title

Size
O
Плата усилителя мощности Lynx VTA38
Document Number Rev
J 784 9 J
Рис. 1
Date: Sunday, August 02, 2009 Sheet 1 of 1
1 2 3 4 5 6 7 8 9 10
 1 2 3 4 5 6 7 8 9 10

1 1

VD1 MUR140
C1 10nF 1kV R1 10 R2 220
VD2 MUR140
XS1 C2 10nF 1kV -ub XS9

O
ED350V02 C3 C4 C5 R3 ED350V02
60VAC 10nF VD3 MUR140 470uF 470uF 120k +ub -75VDC
1kV C6 10nF 1kV 100v 100v
2
VD4 MUR140 2
C7 10nF 1kV R4 10 R5 220

XS2 VD5 MUR4100 XS10

ED350V02 K1-1 C8 10nF 1kV R7 220k R9 R10 ED350V02
375VAC VD6 MUR4100 R6 2W 47k 47k +420VDC

DI
C9 10nF 1kV 2.2
K2-1 R8 39k +ua XS11
C10 C13 ED350V02
3 R11 510 5W 20uF C12 22uF -ua CF_EXT 3
R12 510 5W VD7 MUR4100 750v 22uF 160v 160v
R13 510 5W C11 10nF 1kV R16 XS12
R14 510 5W VD8 MUR4100 2.2 ED350V02
R15 510 5W C14 10nF 1kV GND
R17 0.22 R18 1.8 5W
VD9 MBR350 2W
XS3 VD10 MBR350 XS13
ED350V02 C15 C16 C17 ED350V02
4 6.3VAC_P VD11 MBR350 R20 0.22 2200uF 2200uF R19 1.8 2200uF 6.3VDC1 4

5
XS4
ED350V02
6.3VAC_O
XS5
ED350V02
220VAC_IN
VD12

R21
R22
R23
K3-1
MBR350

270
270
270
AU 5W
5W
5W
2W 16v 16v 5W 16v

XS14
ED350V02
6.3VAC1/2
XS15
ED350V02
6.3VAC3/4
5
XS6 R24 270 5W K1 - K4 : RT314012
ED350V02 R25 270 5W K5 : RY12W-K
POWER_TR DD1 : ULN2003 R26 2k red XS16
DA2 : LM324 ED350V02
R27 2k green IND_LEDs
K4-1
XS7 K5-1 XS17
ED350V02 ED350V02
6 OUT_CNTR VD13 1N4007 GND_S 6

DA1 7805
VD14 11DQ10 1 3
XS8 VD15 11DQ10
NX

ED350V02 C18 K1 K2 K3 K4
10VAC_S VD16 11DQ10 2200uF 2 C19 K K K K K
VD17 11DQ10 16v 100uF
35v K5

7 DD1 7
R28 75k
VD18 1N4007
16
15
14
13
12
11
10

C20
330uF
11

q1
q2
q3
q4
q5
q6
q7

+u
4

35v DA2-1 DA2-2 DA2-3 DA2-4

10 12 3 5
8 14 1 7
R29
gnd

9 13 2 6
i1
i2
i3
i4
i5
i6
i7

270
8 R30 1.2k R31 110 R32 130 R33 750 8
1
2
3
4
5
6
7

8
LY

9 9

Lynx Audio Engineering Department

Title

10
Плата источника питания Lynx PWR38 10
Size Document Number Rev
Рис. 2 785 4

Date: Sunday, August 02, 2009 Sheet 1 of 1

1 2 3 4 5 6 7 8 9 10
 1 2 3 4 5 6 7 8 9 10

A A

inp nfb XS2 OUTPUT

gnd XS1 XS2 gnd
1 OUT
XS1
NF2D 5 GND
2
XS5 9

O
4
XS6 SA2-1

B
X1 VTA38 XS3
XS7
3
8
B

X2 2
XS8
X3 SA2-2
X4 XS9 1

DI
-ub TR1
XS4 XS10 +ub HW25-8

C
SA2 : C
UL/TRIODE

C1 C2 R1
D 2200uF 1.5uF 360k D

AU 450v 630v 5w

green
VD1

VD1
gr

red
+ua
+ub
-ub

-ua

red
XS XS XS XS XS XS XS XS
XS9 XS7 16 17
14 15 13 12 10 11
E E

PWR38
F F

XS1 XS2 XS3 XS4 XS8 XS6 XS5

NX

12 1

G G
11
10
SA1

9 POWER FU1
3A slow XS3 NAC3MPA
8 220VAC1
1
2 220VAC2
2
7
H H
6

5
LY

3 TR2
TR38AF
I
S I

Lynx Audio Engineering Department

Title
J Усилитель мощности Lynx VTA38 J

Рис. 3 Size Document Number

786
Rev
2

Date: Sunday, August 02, 2009 Sheet 1 of 1

1 2 3 4 5 6 7 8 9 10
величины смещения триодов фазоинвертора. В анодных цепях каскада имеется регулировка
баланса выходных противофазных сигналов, которая позволяет не только добиться строгой
идентичности амплитуд противофазных сигналов, но и, при необходимости, либо

O
скомпенсировать разность крутизны выходных ламп, либо внести определенную
разбалансировку для повышения уровня чётных гармоник.
Сигнал с анодов ламп ФИ через разделительные конденсаторы подается на управляющие
сетки ламп типа KT66 двухтактного выходного каскада, работающего с фиксированным
смещением. Смещение каждой лампы устанавливается индивидуальным потенциометром, ток
ламп измеряется по падению напряжения на измерительных резисторах в катодных цепях.

DI
Поскольку лампы КТ66 склонны к самовозбуждению на высоких частотах, что отражено в
рекомендациях по их применению в оригинальных справочных материалах, то для исключения
возможности «свиста» в цепи управляющих и экранных сеток ламп включены безындуктивные
резисторы.
В качестве выходного трансформатора использован прибор типа HW25-8 производства
Hashimoto. Трансформаторы этой компании нейтральны, прозрачны и обеспечивают
естественную и точную передачу тембральных оттенков, чем, увы, не могут похвастать их
конкуренты Tamura и Tango. Сопротивление межанодной нагрузки 8кОм близко к
рекомендованному GEC для ультралинейного включения.

AU
Сигнал ООС берется непосредственно с обмотки, работающей на нагрузку. Небольшая
глубина ООС (порядка 5…6 дБ) и высокое качество выходных трансформаторов позволяют
обойтись без цепей коррекции в схеме усилителя при сохранении апериодической переходной
характеристики.
Схема источника питания достаточно типична. Мостовые выпрямители на
быстродействующих диодах, шунтированных конденсаторами поглощения энергии обратного
восстановления, работают на емкостные фильтры. Для уменьшения амплитуды импульсов тока
заряда конденсаторов фильтров, между ними и диодными мостами включены ограничительные
резисторы небольших номиналов. Эта мера, успешно применявшаяся в первые годы внедрения
полупроводниковых выпрямителей в радиоприемной и связной аппаратуре для снижения
помех приёму, а ныне незаслуженно забытая, позволяет существенно сократить спектр ВЧ
помех от переключения диодов. Для фильтрации напряжения анодного питания применяется
конденсатор относительно большой емкости – 2200 мкФ, так, что величина запасенной энергии
весьма велика – порядка 200 Дж. Это следует помнить при настройке усилителей – конденсатор
NX

может разряжаться достаточно долго!

Выпрямитель питания накала ламп входного каскада и фазоинвертора выполнен на диодах
Шоттки и также снабжен ограничительными резисторами. Для снижения проникания фона из
цепей накала в катодные цепи ламп, на первые подан дополнительный положительный
потенциал, а сами цепи накала по переменному току заземлены.
Устройство автоматического плавного запуска особенностей не имеет. Последовательность
его работы определяется срабатыванием компараторов по мере роста напряжения на
времязадающем конденсаторе:
1. подключение сетевого трансформатора через резистор
2. подключение сетевого трансформатора непосредственно
3. заряд конденсатора фильтра анодного питания через резистор
LY

4. непосредственное подключение конденсатора фильтра анодного питания к

выпрямителю
5. разблокирование выхода усилителя.

Внешний вид собранных усилителей и вид внутреннего устройства приведены на рис. 4 и

рис.5 соответственно. Для реализации проекта была принята моноблочная конструкция,
позволяющая оптимизировать структуру и топологию монтажа с целью снижения наводок и
помех. Практическое исполнение усилителя подтвердило правильность этой концепции –
уровень фона усилителей с замкнутой петлей ООС не превышает -117…-119 дБ, что является
очень хорошим значением. Субъективно фон 50 Гц и гармоники не слышны даже на
расстоянии 1…2 см от динамических головок АС до уха.

O
DI
AU
Рис. 4. Внешний вид моноблоков усилителей Lynx VTA38
NX
LY

Рис. 5. Вид внутреннего устройства моноблока

 Каждый моноблок выполнен на основе трех плат (усилитель, источник питания, и плата
конденсатора 2200 мкФ), размещенных вместе с внешними элементами в корпусах коробчатого
типа, изготовленных на заказ московской компанией «Астра Аудио», с внешним размещением

O
ламп и крупногабаритных элементов (силовой и выходной трансформаторы, конденсатор
фильтра). В устройстве применены постоянные металлопленочные резисторы Uniohm, Hitano,
Firstronics, проволочные Hitano и Arcol, полипропиленовые и электролитические конденсаторы
Epcos, тумблеры Apem, колоночные клеммы Cardas, входные RCA разъемы Cardas в чашках
Neutrik, сетевой разъем Neutrik Powercon, держатель предохранителя и предохранитель Cooper
Bussmann, отечественные керамические октальные ламповые панельки. Выходные

DI
трансформаторы – Hashimoto HW25-8, анодно – накальные заказные на сердечниках ШЛ 32 х
40, расчитанные под величину рабочей индукции 6500…7000 Гс. Силовые трансформаторы
залиты кремнийорганической композицией в стальных экранирующих колпаках таким образом,
что трансформатор как бы «подвешен» внутри заливки и нигде не соприкасается с колпаком.
Такая конструкция позволяет практически полностью устранить вибрацию и слышимое
«гудение» от силовых трансформаторов в любых условиях.
Лампы 6Г1 – производства «Светланы», 1967 г. выпуска, 6SN7GTB Tung-Sol
современного производства (New Sensor). Хотелось бы отметить превосходное качество
исполнения и звучания последних. По линейности эти лампы превосходят все, когда-либо

60…65В.
AU
проверенные мною 6SN7 (за исключением единственного типа – 6SN7GTB производства
Raytheon), позволяя получить на выходе драйвера неискаженный сигнал с амплитудой более

Для монтажа усилителей я использовал провод Radox 125 в изоляции из облученного

полиолефина производства швейцарской компании Huber + Suhner и припой «Чернов Аудио».
Сетевые кабели – Lapp Olflex 810.

Собранный экземпляр усилителя обладает следующими техническими характеристиками

(с выходными лампами KT66 Genalex 2008 года выпуска):

1. Номинальный малосигнальный диапазон

воспроизводимых частот при неравномерности
АЧХ не более +/-1дБ, Гц 3....55000
NX

2. Скорость нарастания выходного напряжения

(с входным фильтром), В/мкс 10

3. Номинальная выходная мощность

в ультралинейном режиме, Вт: 23

4. Максимальная выходная мощность, Вт: 28

5. Уровень гармонических искажений при мощности

-1дБ от номинальной, дБ, не более: -54
LY

6. Уровень шумов на выходе, дБ, не более -110

6. Уровень фона на выходе, дБ, не более -110

11. Выходное сопротивление Ом, не более 2,5

Прослушивание данного усилителя (источник – ЦАП Lynx D29, Lynx 30V3, АС –

Dynaudio Focus 220) доставило массу удовольствия и приятных минут. Звук отличается
деликатностью, плавностью, естественностью передачи тембров. Усилитель очень хорошо
справляется как с тихими звуками, не изменяя их естественных уровневых соотношений, так и
с громкими пассажами. Несмотря на то, что выходная мощность относительно невелика, это не
стало препятствием для работы усилителя с низкочувствительной акустикой. Более чем

O
достаточная субъективная громкость достигается уже при средней мощности 6…8Вт, а
комфортная для прослушивания – при 2…4Вт.
Сравнение усилителя с лампами KT66 Genalex и оригинальными GEC KT66 (1969 г.) не
выявило существенных различий в звучании указанных приборов. Оригинальные лампы давали
несколько более «тёмный» и «тёплый» характер звучания и немного меньшую выходную
мощность (ок. 22Вт), новые были более «светлыми» и «лёгкими» (но не легковесными!).

DI
Разрешение и звуковая картина в обоих случаях очень похожи. Могу лишь выразить своё
«респект» работникам Саратовского завода - не так часто «новодельные» лампы могут на
равных конкурировать с «легендой»…
Пробная установка ламп 6L6WXT (Совтек, 2000 г.), 5881 (Tung-Sol, 1966 г.) и 6L6GC
(General Electric, 1962 г.) показала, что эти приборы заметно уступают по звучанию KT66-м
практически по всем критериям. Особенно хорошо это слышно в триодном режиме.

В заключение хотелось бы поблагодарить за помощь и поддержку всех тех, кто прямо или
косвенно принимал участие в создании данного устройства, помогал дружеским советом,

AU
конструктивной критикой и моральной поддержкой: Сергея Жукова (г. С.- Петербург) ,
Алексея Шалина (г. Воронеж), Анатолия Коротича (г.Москва), Андрея Попцова (г. С.-
Петербург), Николая Кочановского (г. С.- Петербург ), Илью Романова (г. Саратов), Андрея
Смирнова (г. Великие Луки), Дмитрия Хуснутдинова (г. Хабаровск), участников форумов
«Аудиопортал», «Вегалаб», «Моно-Стерео», компании «Платан», «Чернов Аудио», «Совтек»,
«Вест-Эл», «Мега-Электроника», «Симметрон», «Астра Аудио».

Дмитрий Андроников (Lynx Audio)

С.-Петербург,
Сентябрь 2008 – август 2009 г.г.
NX
LY
