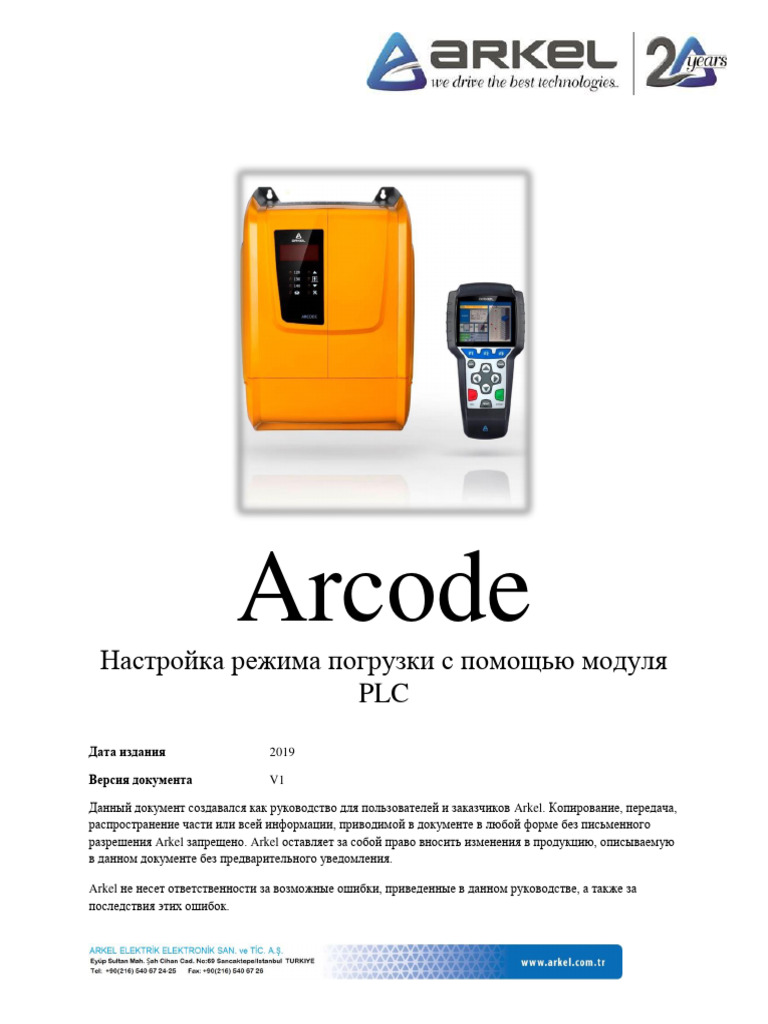

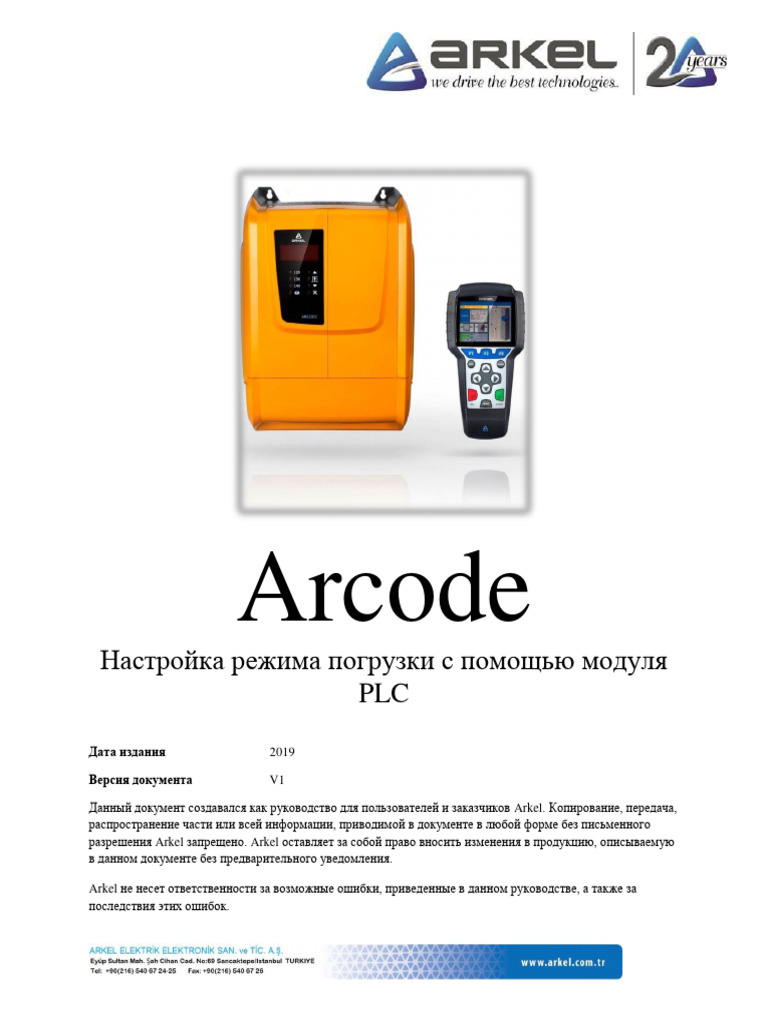

Arcode

Настройка режима погрузки с помощью модуля

PLC
Дата издания 2019

Версия документа V1

Данный документ создавался как руководство для пользователей и заказчиков Arkel. Копирование, передача,
распространение части или всей информации, приводимой в документе в любой форме без письменного
разрешения Arkel запрещено. Arkel оставляет за собой право вносить изменения в продукцию, описываемую
в данном документе без предварительного уведомления.

Arkel не несет ответственности за возможные ошибки, приведенные в данном руководстве, а также за

последствия этих ошибок.
 1. ОБЩЕЕ ОПИСАНИЕ РЕЖИМА:

Погрузочный режим будет работать при нажатии и удерживании кнопки открытия

дверей на протяжении не менее 5 секунд. После пяти секунд подсветка кнопки открытия
начнет равномерно мигать. Двери останутся в открытом состоянии до тех пор, пока не
будет нажата кнопка закрытия дверей или по истечению времени в параметре "(Р0957)
Время удержания дверей".
Одиночное нажатие кнопки открытия дверей или нажатие и удерживание кнопки в
течение менее 5 секунд – простая команда на открытие дверей.
Данные настройки работают только для активной стороны дверей-А!

2. ТРЕБУЕМЫЕ НАСТРОЙКИ РЕЖИМА ПОГРУЗКИ

1) Загрузить файл SLOT7.apf на SD-карту в папку PLC.

2) Вставить SD карту в AREM
3) Подключить AREM к Arcode, нажать кнопку tools и выбрать меню "Работа с SD
картой".
4) Открыв меню "Работа с SD картой" выбрать раздел "Программа PLC: Работа с SD
картой". В открывшемся списке выбрать файл SLOT7 и нажать Enter и подтвердить
изменение значений.
5) Кнопку открытия дверей необходимо переподключить с разъема АС на плате CPC (в
панели приказов) на разъем PIO1 (белый трехконтактный разъем с маркировкой PIO1).
6) Далее потребуется выполнить настройку следующих параметров:
(Р0094) Программируемые входы
(Р0099) Входы платы CPC
(P0671) Входы платы CPC-1A
(P0478) PI1 CPC-1A: <NO> (JPR1) Виртуальный выход-1
(вместо *, путем нажатия кнопки влево выбрать 1)
(P0760) Входы виртуального моста платы
(P0761) Вход виртуального моста-1: (PLCO1) PLC выход-1 (вместо *,

2
 путем нажатия кнопки влево выбрать 1)
(P0761) Вход виртуального моста-2: (PLCO3) PLC выход-3 (вместо *,
путем нажатия кнопки влево выбрать 3)
(P0108) Программируемые выходы
(P0111) Выходы платы CPC
(P0530) Выходы платы CPC-1A
(P0538) PO1: (PLCO2) PLC выход-2 (вместо *, путем нажатия
кнопки влево выбрать 2)
(P0762) Выходы виртуального моста платы
(P0763) Выход виртуального моста-1: (K20A) Кнопка открытия
Двери-A
(P0763) Выход виртуального моста-2: (DHBA) Дверь-A кнопка
удержания
(P0005) Двери
(Р0052) Общие настройки дверей
(Р0955) Кнопка удержания дверей: Удерживает дверь заданное время
(Р0957) Время удержания дверей: "%" (Где % - требуемое время
удержания дверей)
(Р0607) Специальные функции лифта
(Р0961) PLC модуль
(Р0962) PLC модуль: Вкл

Не забываем сохранять настройки при выходе из меню!
