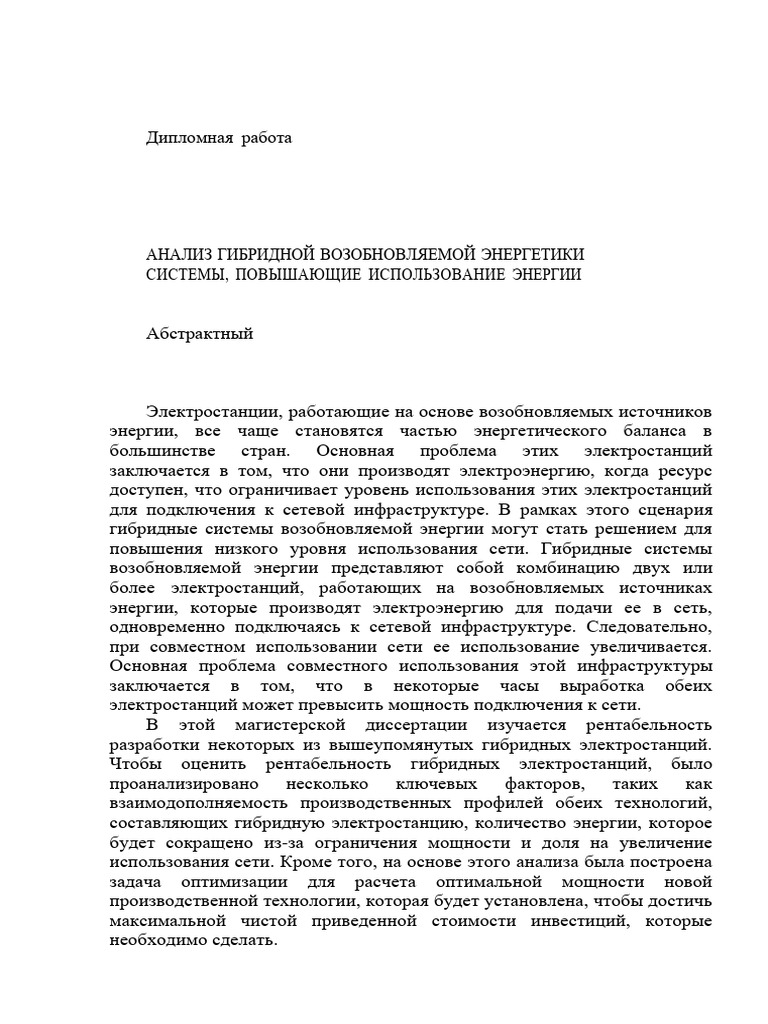

Дипломная работа

АНАЛИЗ ГИБРИДНОЙ ВОЗОБНОВЛЯЕМОЙ ЭНЕРГЕТИКИ

СИСТЕМЫ, ПОВЫШАЮЩИЕ ИСПОЛЬЗОВАНИЕ ЭНЕРГИИ

Абстрактный

Электростанции, работающие на основе возобновляемых источников

энергии, все чаще становятся частью энергетического баланса в
большинстве стран. Основная проблема этих электростанций
заключается в том, что они производят электроэнергию, когда ресурс
доступен, что ограничивает уровень использования этих электростанций
для подключения к сетевой инфраструктуре. В рамках этого сценария
гибридные системы возобновляемой энергии могут стать решением для
повышения низкого уровня использования сети. Гибридные системы
возобновляемой энергии представляют собой комбинацию двух или
более электростанций, работающих на возобновляемых источниках
энергии, которые производят электроэнергию для подачи ее в сеть,
одновременно подключаясь к сетевой инфраструктуре. Следовательно,
при совместном использовании сети ее использование увеличивается.
Основная проблема совместного использования этой инфраструктуры
заключается в том, что в некоторые часы выработка обеих
электростанций может превысить мощность подключения к сети.
В этой магистерской диссертации изучается рентабельность
разработки некоторых из вышеупомянутых гибридных электростанций.
Чтобы оценить рентабельность гибридных электростанций, было
проанализировано несколько ключевых факторов, таких как
взаимодополняемость производственных профилей обеих технологий,
составляющих гибридную электростанцию, количество энергии, которое
будет сокращено из-за ограничения мощности и доля на увеличение
использования сети. Кроме того, на основе этого анализа была построена
задача оптимизации для расчета оптимальной мощности новой
производственной технологии, которая будет установлена, чтобы достичь
максимальной чистой приведенной стоимости инвестиций, которые
необходимо сделать.
 Данное исследование позволяет сделать несколько выводов.
Гибридизация позволяет увеличить использование сети без
необходимости сокращения большого количества энергии. Проводить
гибридизацию на изученных электростанциях выгодно, но эта
рентабельность различна в зависимости от каждой конкретной
электростанции. Существует множество факторов, влияющих на
рентабельность гибридных электростанций, таких как
взаимодополняемость профилей производства или коэффициент
мощности технологий, образующих гибридную электростанцию, поэтому
каждую гибридную электростанцию следует анализировать
индивидуально.

Введение
Возобновляемые источники энергии — это технологии
производства электроэнергии, которые все больше и больше
присутствуют в энергетическом балансе стран, и их количество будет
продолжать расти в будущем. В основном это связано с двумя факторами.
С одной стороны, озабоченность изменением климата привела к тому,
что многие страны подписали различные экологические соглашения.
Производство электроэнергии является одним из наиболее загрязняющих
видов деятельности, поэтому для сокращения выбросов парниковых газов
(ответственных за изменение климата) страны согласовали цели по
сокращению выбросов CO2 и ограничению повышения температуры на
Земле; и, с другой стороны, из-за снижения затрат как на оборудование,
так и на эксплуатацию и техническое обслуживание, что привело к
быстрому снижению повышенных затрат на энергию.
В 1997 году, после публикации второго доклада об эволюции
Межправительственной группы экспертов по изменению климата
(МГЭИК), правительства стран-участниц Рамочной конвенции ООН об
изменении климата (РКИК ООН) согласились подписать Киотский
протокол [1]. Протокол, вступивший в силу в феврале 2005 года,
установил цели для основных развитых стран и стран с развивающейся
экономикой по сокращению чистых выбросов парниковых газов в
конкретные сроки. Промышленно развитые страны обязались сократить
выбросы парниковых газов на 5% ниже уровня 1990 года, в период 2008-
2012 годов, этот период известен как первый период Киотского
протокола. В 2006 году были начаты детали продления Киотского
протокола, продление стало официальным на саммите в Дохе в 2012 году,
были внесены поправки, обеспечивающие продолжение действия
Киотского протокола в период 2013-2020 годов. Поскольку
электроэнергетический сектор является одним из наиболее загрязняющих
видов деятельности, он был одним из основных направлений действий
стран, подписавших протокол.
Европейский Союз и его государства-члены предполагали
сокращение выбросов на 8% в течение первого периода действия
Киотского протокола. Это было совместное обязательство всех
государств-членов, в рамках которого осуществлялось внутреннее
распределение. Таким образом, обязательства, принимаемые каждой
страной, зависят от некоторых эталонных параметров. В случае РК
распределение предусматривало, что средние чистые выбросы
парниковых газов не могли превышать значения 1990 года в течение
2008-2012 годов. Чтобы гарантировать достижение этой цели,
Европейский Союз выпустил в 2007 году пакет законов, пакет по климату
и энергетике 2020 года, известный как пакет 2020 года, цель которого
заключалась в сокращении на 20% выбросов парниковых газов (по
отношению к уровням 1990 г.), увеличение до 20% энергии,
поступающей из возобновляемых источников энергии, и повышение
энергоэффективности на 20% [2]; все эти цели должны быть достигнуты
к 2020 году.
В конце 2015 года состоялась Парижская климатическая
конференция по изменению климата, в результате которой возникло
новое глобальное соглашение – Парижское соглашение. Подписав
Парижское соглашение в 2015 году, страны поставили перед собой более
амбициозные цели, чем цели Киотского протокола. В этом соглашении
правительства согласились удерживать повышение глобальной средней
температуры на уровне ниже 2°C по сравнению с доиндустриальным
уровнем и удвоить усилия по ограничению повышения до 1,5°C [3].
Парижское соглашение охватывает период, начинающийся в 2020 году
после Киотского протокола. На основании Парижского соглашения
Европейская комиссия представила так называемый зимний пакет
«Чистая энергия для всех европейцев» [4]. Эта новая основа
энергетической политики устанавливает обязательные цели для
Европейского Союза на 2030 год. Этими целями являются:
– На 40% выбросы парниковых газов уменьшаются по
сравнению с уровнем 1990 года.
– 32% доля возобновляемых источников энергии в
валовом конечном потреблении энергии.
– 32,5% повышают энергоэффективность.
– 15% взаимосвязь между странами-членами.
Другим фактором, благодаря которому возобновляемые источники
энергии все больше и больше присутствуют в энергетическом балансе
стран, является снижение затрат на возобновляемую энергию. В
последние годы стоимость возобновляемых источников энергии
постепенно снижается, особенно в области ветровой и
фотоэлектрической энергии. Эти технологии получили широкое
распространение, что вместе с высокой скоростью обучения привело к
быстрому снижению цен, что позволило возобновляемым источникам
энергии конкурировать с традиционными электростанциями. Отчет
Международного агентства по возобновляемым источникам энергии
(IRENA) «Затраты на производство возобновляемой энергии в 2018 году»
[5] показывает это снижение затрат за последние годы путем сравнения
LCOE различных технологий использования возобновляемых источников
энергии, рисунок 1.1.

Рисунок 1.1: Глобальная LCOE технологий производства

возобновляемой энергии в коммунальном масштабе, 2010 г.−2018.
Источник [5].

На рисунке 1.1 можно увидеть, что большинство изображенных

возобновляемых технологий в настоящее время находятся в диапазоне
затрат на ископаемое топливо, а это означает, что они достаточно зрелы,
чтобы конкурировать по ценам на энергию с традиционными
электростанциями.
При дальнейшем ожидаемом сокращении затрат и, особенно, при
наличии стабильной нормативной базы, установленной международными
соглашениями, можно ожидать огромного увеличения проникновения
возобновляемых источников энергии в энергосистемы стран. Эта более
высокая доля возобновляемых источников энергии увеличит объем сети,
которую необходимо построить, чтобы распределить всю эту новую
возобновляемую энергию в электрических системах. Основная проблема
возобновляемых источников энергии по сравнению с обычными
электростанциями заключается в их прерывистости, производство
невозможно запланировать, они производят, когда ресурс доступен; это
приводит к тому, что электростанции, работающие на возобновляемых
источниках энергии, обычно имеют низкие коэффициенты мощности,
как показано на рисунках 1.2 и 1.3, а это означает, что сеть, к которой они
подключены, также будет работать небольшую часть времени. Если
профиль генерации двух или более различных технологий
возобновляемой энергии имеет некоторую взаимодополняемость во
времени, разные технологии возобновляемой энергии могут быть
установлены в одной и той же точке подключения, это то, что называется
гибридными системами возобновляемой энергии (HRES). Этот HRES
может позволить более эффективно использовать уже существующую
сеть, избегая при этом развертывания новых сетевых инфраструктур. Еще
одним преимуществом HRES может стать снижение общих затрат на
новые проекты использования возобновляемых источников энергии, что
приведет также к снижению LCOE.

Рисунок 1.2: Глобальные средневзвешенные общие затраты на

установку фотоэлектрических систем, коэффициенты мощности и LCOE,
2010 г.−2018. Источник [5].

Рисунок 1.3. Средневзвешенные общие общие затраты на установку

наземных ветроэнергетических установок, коэффициенты мощности и
LCOE, 2010 г.−2018. Источник [5].

Что такое гибридные системы возобновляемой энергии?

Значение слова «Гибрид» — это, по сути, нечто, представляющее
собой смесь двух или более разных вещей. Гибридные энергетические
системы используются уже много лет, в основном для обеспечения
электроэнергией отдаленных районов или микросетей. Системы такого
типа заключаются в использовании некоторых возобновляемых систем,
таких как фотоэлектрические системы или ветряные турбины, в
сочетании с резервными генераторами, например, дизельными
генераторами, или системами хранения, такими как литий-ионные
батареи. Все эти технологии в совокупности обеспечивают надежная
энергия.
Когда мы имеем в виду гибридные системы возобновляемой энергии,
определением будет комбинация двух или более электростанций,
работающих на возобновляемых источниках энергии, которые
производят электроэнергию для подачи ее в сеть, одновременно
используя совместное подключение к сетевой инфраструктуре. Основная
проблема совместного использования этой инфраструктуры заключается
в том, что в некоторые часы выработка обеих электростанций может
превысить мощность подключения к сети. Эта HRES также может иметь
какую-то систему хранения, но это не является обязательным условием. В
частности, в этой магистерской диссертации будет рассмотрено
применение HRES – производство электроэнергии в масштабе сети.
Можно рассмотреть в основном типы HRES.
С одной стороны, существует возможность гибридизации уже
существующей электростанции, работающей на возобновляемых
источниках энергии, например, ветряной электростанции, с новой
электростанцией, работающей на возобновляемых источниках энергии,
например, фотоэлектрической электростанцией. В этом случае основным
ограничением, с которым столкнется гибридная станция, является
ограничение мощности межсетевого соединения. Поскольку это
соединение с сетью уже было построено вместе с электростанцией,
считается, что ее мощность покрывает потребности «старой»
электростанции, эти потребности могут не соответствовать потребностям
гибридной электростанции. Решающим моментом в такого рода
гибридизации является то, как производственные профили обеих
электростанций дополняют друг друга, чтобы иметь минимальное
дублирование и не допускать огромного количества энергии,
превышающего пропускную способность межсетевого соединения; Для
анализа взаимодополняемости профиля производства важно изучить не
только внутридневную, но и сезонную взаимодополняемость.
С другой стороны, гибридизацию можно реализовать как
совершенно новый проект. В этом случае все технологии, входящие в
проект, а также инфраструктура подключения будут проектироваться с
нуля. В этом случае мощность межсетевого соединения не будет
ограничением, поскольку она может быть спроектирована так, чтобы
распределять большую часть производимой энергии, при условии, что
это будет прибыльно. Взаимодополняемость профилей производства
продолжает оставаться решающим моментом, поскольку чем меньше
перекрытие, тем ниже пропускная способность межсетевого соединения,
которое необходимо построить.
Помимо упомянутых ранее типов гибридизации, существует еще
один способ более эффективного использования мощности сетевых
подключений, называемый сверхмощностью. Это заключается в
установке большей мощности по производству электроэнергии, чем
номинальная мощность сети подключения. Обычно это делается на
фотоэлектрических электростанциях. На фотоэлектрических
электростанциях пиковая мощность солнечного поля обычно превышает
мощность линии подключения, и именно инвертор установки обычно
имеет ту же мощность, что и линия подключения. В случае с ветряными
электростанциями превышение мощности может осуществляться,
например, в процессе дооснащения ветроэлектростанции. Процесс
модернизации заключается в замене старых ветряных турбин новыми с
более высоким коэффициентом мощности. Этот процесс позволяет
владельцу иметь «новую» ветряную электростанцию и повторно
использовать уже построенное сетевое присоединение. Основная
проблема, с которой сталкивается избыточная мощность, заключается в
том, что все установленные мощности будут работать одновременно, в
отличие от случая гибридизации. При превышении мощности
невозможна взаимодополняемость между двумя различными профилями
производства, поэтому можно ожидать, что больше энергии превысит
предел взаимосвязи, чем в случае гибридизации.
Основным моментом гибридизации возобновляемых источников
энергии является совместное использование части инфраструктуры
подключения к сети между двумя или более различными
электростанциями. Благодаря совместному использованию
инфраструктуры присоединения к сети новые проекты могут снизить
номинальную стоимость проектов, а также повысить эффективность
использования сетевой инфраструктуры.

Эволюция возобновляемых источников энергии в РК

Эта магистерская диссертация будет посвящена возможности создания
HRES в РК, поэтому было бы полезно узнать, где именно сейчас
используются эти технологии.

Структура электроэнергетики РК состоит из технологий, показанных

на рисунке.
1.1 , где также показана эволюция за последние годы.

Как показано на рисунке 1.4, ветровая технология является второй по

величине технологией и первой из возобновляемых технологий. Как
видно на рисунке, установленная мощность ветроэнергетики оставалась
постоянной в течение последних шести лет, это гораздо лучше видно на
рисунке 1.5.
Как уже упоминалось, рисунок 1.5 показывает, что накопленная
ветровая мощность в РК оставалась более или менее постоянной в
течение последних семи лет. Это означает, что ветряные электростанции
в РК старые, имеют средний срок службы более 10 или даже 15 лет. Эти
старые ветряные турбины также имеют старую технологию с низкими
коэффициентами мощности по сравнению с которыми можно было бы
достичь с помощью более новых

Рисунок 1.4: Эволюция структуры электроэнергетики РК. Источник

[7].

Рисунок 1.5: Установленная (зеленый) и накопленный (синий)

ветроэнергетические мощности, установленные в РК. Источник [8].

Эти факторы низкой мощности также означают, что эти ветряные

электростанции не активно используют свою инфраструктуру
подключения к сети, поэтому хорошим вариантом может быть их
гибридизация с новыми фотоэлектрическими электростанциями.
Недавно был опубликован проект Национального плана интеграции
энергетики и климата, в котором правительство РК установило дорожную
карту в вопросах энергетики и климата на период 2021-2030 годов.
Одним из основных моментов является ожидаемая эволюция структуры
электроэнергетики РК до 2030 года, рисунок 1.6.

Рисунок 1.6: Ожидаемая динамика структуры электроэнергетики РК

до 2030 года. Источник [9].

На рисунке 1.6 наиболее важными моментами, помимо закрытия

подавляющего большинства угольных электростанций, являются
установка почти 23 ГВт ветровой и 28 ГВт фотоэлектрической энергии.
Чтобы сделать установку этих мощностей более прибыльной, можно
было бы изучить возможность гибридизации части этой мощности с уже
существующими ветряными или фотоэлектрическими электростанциями
или даже строительства новых гибридных ветряных и фотоэлектрических
электростанций.

Сетка, использование которой можно улучшить

Говоря о сети, обычно подразумевают огромные линии
электропередачи или распределительные линии, но при строительстве
новой электростанции, работающей на возобновляемых источниках
энергии, инициатор установки должен построить множество
подключений к сетевой инфраструктуре, чтобы подключиться к сети.
передающий или распределительный эвакуационный узел
электростанции. Эти узлы обычно расположены в нескольких километрах
от электростанций. Примерная схема реального узла испанской
энергосистемы изображена на рисунке 1.7.

Рисунок 1.7: Однолинейная схема подстанции 400 кВ Муниесы.

Источник внутренних данных Enel Green Power (EGP).

На рисунке 1.7 изображена однолинейная схема узла транспортной

сети Муниеса, расположенного в Теруэле (Арагон), это узел
напряжением 400 кВ и принадлежит линии 400 кВ Фуэндетодос-Мескита.
Как можно видеть, к узлу подключено 20 различных электростанций: те,
что отмечены синим цветом, принадлежат Enel Green Power (EGP), а те,
что показаны зеленым, принадлежат другим промоутерам. Также черным
цветом уже представлена сетевая инфраструктура.существующая, а
красным выделена сетевая инфраструктура, которую необходимо было
развернуть. Узел подстанции Муниеса был недавно обновлен и теперь
выделяет 1090 мегаватт, поступающих из возобновляемых источников
энергии, 940 мегаватт, поступающих от энергии ветра, и 150 мегаватт,
поступающих от фотоэлектрической энергии.
Как видно на рисунке 1.7, для подключения электростанции к сети
необходимо проложить много километров линий и подстанций. Этот
процесс необходимо выполнять каждый раз при строительстве
электростанции, поэтому решением для развертывания всей этой
инфраструктуры подключения может быть гибридизация технологий
возобновляемых источников энергии, поскольку некоторые из этих
электростанций имеют низкий коэффициент мощности и используют сеть
в меньшей степени. количество часов в году.
Поскольку гибридизация, и в частности более широкое
использование сети, является сейчас темой, обсуждаемой
регулирующими органами, существуют разные точки зрения на то, как
ее следует реализовать, в основном со стороны регулирующих органов и
промоутеров. С точки зрения Регулятора существуют в основном две
схемы более широкого использования сети. Первый из них - разрешить
установку новых электростанций в узлах, которые уже насыщены. Этим
новым электростанциям будет разрешено производить продукцию только
тогда, когда в сети останется место, это означает, что они будут подавать
электроэнергию в сеть, когда другие электростанции не насыщают сеть.
Другая схема, предложенная Регулирующим органом, заключается в том,
чтобы разрешить всем электростанциям, подключенным к узлу,
устанавливать
«дополнительную мощность» на своих электростанциях. Эта
дополнительная мощность, как и в предыдущей схеме, будет разрешена
для подачи электроэнергии только в том случае, если сеть не насыщается
недополняющей энергией других электростанций.
Вопреки этой точке зрения, схема, предложенная промоутерами,
направлена на то, чтобы иметь возможность установить объем
мощности, который они считают, принимая во внимание, что у них есть
ограничение, то есть пропускная способность межсоединения, поэтому
при условии, что они не превышают эту точку зрения. мощности
подключения им должно быть разрешено устанавливать ту мощность,
которую они считают.
Как объяснялось ранее, стоимость возобновляемых источников
энергии снижается, однако стоимость сетевой инфраструктуры не
снижается, а это означает, что сетевая инфраструктура приобретает более
существенный процент стоимости возобновляемой электростанции.
Гибридизация возобновляемых технологий может позволить снизить эти
затраты, увеличив чистую приведенную стоимость инвестиций в
возобновляемые источники энергии, одновременно максимально
используя сетевую инфраструктуру.
Цели работы
Целей этой магистерской диссертации в основном три. Первый из
них – математическое моделирование HRES с упором на гибридизацию
уже существующих ветряных электростанций с новой фотоэлектрической
электростанцией и гибридизацию уже существующих
гидроэлектростанций с новой фотоэлектрической электростанцией.
После того, как они будут смоделированы, будет рассчитано оптимальное
количество фотоэлектрических систем, которые будут установлены, для
максимизации чистой приведенной стоимости инвестиций.
Вторая цель — проанализировать возможность увеличения мощности
ветряных электростанций для увеличения использования сети и
сравнить ее производительность с гибридной фотоэлектрической
ветряной электростанцией.
Последней целью данной магистерской диссертации является
изучение некоторых аспектов регулирования, связанных с
развертыванием HRES, например, участия в рынке или доступа к сети и
ее подключения.
