02 Tutorial STAR-CCM

Перевод документации STAR-CCM+ Версия 9.
02
СИНЦ Тьюториал: Введение в STAR-CCM+ Дата: 06.06.2014

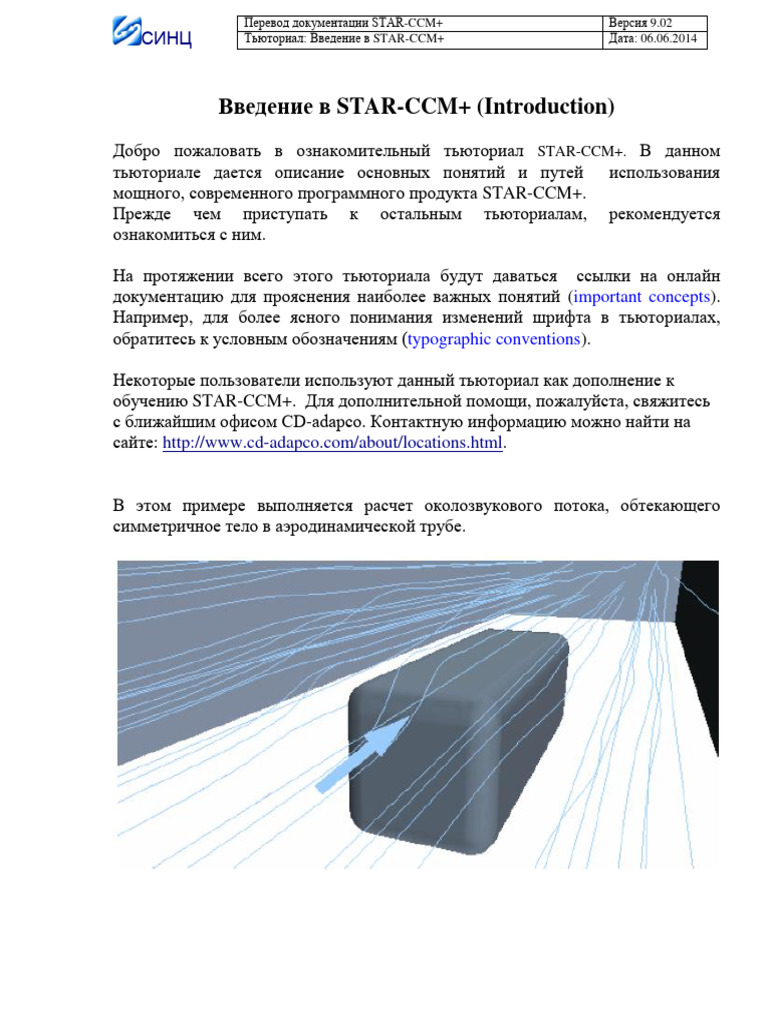

Введение в STAR-CCM+ (Introduction)

Добро пожаловать в ознакомительный тьюториал STAR-CCM+. В данном
тьюториале дается описание основных понятий и путей использования
мощного, современного программного продукта STAR-CCM+.
Прежде чем приступать к остальным тьюториалам, рекомендуется
ознакомиться с ним.
На протяжении всего этого тьюториала будут даваться ссылки на онлайн

документацию для прояснения наиболее важных понятий (important concepts).
Например, для более ясного понимания изменений шрифта в тьюториалах,
обратитесь к условным обозначениям (typographic conventions).
Некоторые пользователи используют данный тьюториал как дополнение к

обучению STAR-CCM+. Для дополнительной помощи, пожалуйста, свяжитесь
с ближайшим офисом CD-adapco. Контактную информацию можно найти на
сайте: http://www.cd-adapco.com/about/locations.html.
В этом примере выполняется расчет околозвукового потока, обтекающего

симметричное тело в аэродинамической трубе.
Перевод документации STAR-CCM+ Версия 9.02
Рабочий процесс тьюториала включает в себя:

 Импортирование файлов геометрии;
 Создание сетки из многогранных ячеек;
 задание наименований и типов границ;
 задание моделей в меню задания физических моделей (Continua) и
применение их к различным областям модели;
 задание условий, величин и граничных условий для этих областей;
 запуск задачи на расчет;
 анализ результатов.
Эти шаги отображены в схеме рабочего процесса (general workflow) STAR-

CCM+.
Запуск задачи в STAR-CCM+

(Starting a STAR-CCM+ simulation)
Если Вы еще не запустили программу, запустите STAR-CCM+ ( launch STAR-
CCM+), используя настройки для Вашей операционной системы.
После того, как на экране появится и исчезнет небольшая заставка, откроется

графический пользовательский интерфейс программы (GUI) без загрузки
существующей задачи или возможности создания новой. Интерфейс STAR-
CCM+ – это единое GUI окно с панелями и встроенными окнами. Некоторые
термины GUI показаны на изображении GUI ниже.
2
Панель меню обеспечивает доступ к основным функциям, наиболее важные из

которых продублированы в панели инструментов.
 Наведите курсор мыши на некоторые кнопки в панели инструментов.
Появится короткое описание действий, которые эти кнопки выполняют.
Создание новой задачи

(Creating a Simulation)
 Чтобы создать новую задачу, выберете «Файл > Новая задача» ( File >
New Simulation) в панели меню.
3
Появится диалоговое окно «Создать новую задачу» (Create a New Simulation).
STAR-CCM+ - это клиент-серверное приложение с клиентом (графический

пользовательский интерфейс или консольный текстовый интерфейс),
работающим как один процесс, и сервером (решателем), работающим как
другой процесс. Использование настроек, показанных в предыдущем
диалоговом окне, запустит новый сервер на той же машине, что и клиент.
4
Активирование опции «Удаленный сервер» (Remote Server) позволит Вам

запустить сервер на другой машине. Клиент и сервер могут быть запущены на
машинах с различной архитектурой. Так же сервер может быть запущен в
параллельном режиме.
 Нажмите ОК в диалоговом окне «Создать новую задачу» (Create a New

Simulation).
В панели Explorer будет создано новое окно с именем Star1, которое содержит
объектное дерево задачи. Исходные папки для этой симуляции показаны на
рисунке ниже. Другие папки добавляются в дерево объектов по мере
выполнения расчета.
5
Как только новая задача создана, в нижней правой части рабочего пространства
STAR-CCM+ появляется окно вывода (Output). Это окно описывает действия,
выполняемые при постановке задачи.
Работа с объектами
(Working with Objects)
Наибольшая часть Вашего взаимодействия с задачей будет происходить через

объекты в дереве задачи, которое было добавлено в панель анализа (Explorer
pane).
Это дерево представляет все объекты в задаче. Далее, после импортирования

геометрии и заполнения меню физических моделей в него будут добавляться
6
новые элементы. Большинство Ваших действий при постановке задачи будут

заключаться в выборе объектов в дереве, а также в:
 Использовании правой кнопки мыши контекстного меню;
 Использовании «горячих» клавиш чтобы, например, скопировать и
удалить объекты;
 Перемещении объектов внутри дерева и в окне визуализации.
Ручка (указатель) рядом с элементом указывает на то, что существуют

вложенные, или дочерние элементы, внутри этого элемента. Нажмите на ручку,
чтобы раскрыть папку и показать вложенные в нее (дочерние) элементы. Опять
нажмите на ручку открытой папки, чтобы скрыть вложенные в нее элементы.
Большинство объектов в дереве имеют одно или более свойств, которые

определяют объект. Доступ к свойствам осуществляется через таблицу в окне
свойств (Properties window).
Для изменения свойства объекта, нажмите один раз на его папку, чтобы выбрать
его. В зависимости от типа свойств, Вы можете редактировать их
непосредственно в окне свойств. В противном случае, при наличии кнопки
пользовательского редактирования справа, нажмите на нее, чтобы открыть
диалоговое окно свойств, которое может быть более интуитивно понятно и
поможет Вам в задании компонентов в случаях сложных свойств. Открывается
свойственно-специфическое диалоговое окно.
Сохранение и присваивание имени задаче

(Saving and Naming a Simulation)
7
Настройки анализа STAR-CCM+, время и результаты расчета хранятся в одном

файле, названным файлом моделирования (.sim).
Сохраним эту новую задачу на диск и присвоим ей подходящее имя.
 Выберите «Файл > Сохранить как» (File > Save As).

 Выберите директорию, в которую Вы хотите сохранить файл.
 В диалоговом окне «Сохранить» (Save) введите bluntBody.sim в поле

«Имя файла» (File Name) и нажмите «Сохранить» (Save).
Заголовок окна моделирования в панели анализа (Explorer) будет обновляться

по мере изменения имен.
Как и при работе с другими программными обеспечениями, в STAR-CCM+

важно периодически сохранять результаты работы. В данном тьюториале в
конце каждого раздела Вам будет предложено сохранить задачу. Иногда очень
полезно сохранять этапы решения под уникальным именем, поскольку в любой
момент можно запросто вернуться к данному этапу.
8
Импорт геометрии (Importing the Geometry)

Прежде чем приступить к решению задачи, убедитесь, что поток симметричен в
двух плоскостях вокруг тела. Отсюда, только четверть геометрии будет
смоделирована, что значительно сокращает вычислительные затраты и время
расчета без потери информации или точности.
STAR-CCM+ предлагает ряд инструментов, которые позволяют создавать

геометрию. Однако геометрия для данного тьюториала была заранее
подготовлена и представлена в файле Parasolid.
Для начала выполним импорт геометрии.

 Выберите в меню «Файл > Импорт > Импорт поверхностной сетки» (File
> Import > Import Surface Mesh).
 В появившемся диалоговом окне «Открыть» (Open) войдите в
поддиректорию doc/startutorialsdata/introduction/data, которая находится в
директории, где установлена программа STAR-CCM+, и выберите файл
bluntBody.x_t.
 Нажмите на кнопку «Открыть» (Open) для начала процесса

импортирования.
9
Появится диалоговое окно «Опции импорта поверхности» (Import Surface

Options).
 Выберите «Создать новую часть» (Create new Part) в группе «Режим

импорта» (Import Mode).
 Нажмите ОК для импорта геометрии.
В окне вывода (Output) STAR-CCM+ появится информация о процессе

импортирования. В графическом окне (Graphics) будет создана новая сцена
геометрии и показана импортируемая геометрия.
 В дереве моделирования раскройте папку «Геометрия > Части» (Geometry

> Parts). Вы увидите, что в ней появилась новая часть bluntBody.
10
Импортированная геометрия представляет собой область среды вокруг тела в

аэродинамической трубе.
 Сохраните задачу, нажав на кнопку «Сохранить» (Save) .
Визуализация импортированной геометрии

(Visualizing the Imported Geometry)
«Геометрическая сцена 1» (Geometry Scene 1) открывается в графическом окне
(Graphics). Изначально все части области показаны как сплошные поверхности
одного цвета.
11
Сцена геометрии (geometry scene) состоит из:

 Окна отображения частей, «Геометрия 1» (Geometry 1), которое содержит
все поверхности в задаче и создается для того, чтобы отображать эти
поверхности.
 Второго окна отображения частей, «Контур» (Outline), которое содержит
все границы в симуляции и создается для того, чтобы отображать контур
сетки.
Изменение вида
(Panning, Zooming and Rotating the View)
В графическом окне (Graphics) все три кнопки мыши выполняют операции,
которые изменяют вид геометрии различными способами:
 . Удерживание нажатой левую кнопку мыши и перетаскивание –
вращение вокруг выбранного элемента.
 Вращение колеса прокрутки – приближение/удаление изображения
12
 Движение мышью при нажатой правой кнопке – смещение изображения.

 Удерживание нажатой кнопки <Ctrl> плюс движение мышью при
нажатой левой кнопке – вращение изображения вдоль оси,
перпендикулярной экрану.
Также есть несколько «горячих» клавиш, нажатие которых приводит к

вращению вида:
 Нажатие клавиши <T> - вращение относительно плоскости X-Y.
 Нажатие клавиши <F> - вращение относительно плоскости Y-Z.
 Нажатие клавиши <S> - вращение относительно плоскости Z-X.
 Нажатие клавиши <R> - вращение внутри графического окна (Graphics).
 Используя вышеописанные действия, настройте вид изображения
примерно так, как показано на рисунке ниже:
Задание граничных поверхностей

(Defining Boundary Surfaces)
Нижеприведенная иллюстрация дает представление о том, как будет
выполняться постановка задачи далее.
13
Индекс Описание
1 Граница стагнации (Stagnation Boundary)
2 Стенка (Wall)
3 Плоскость симметрии (Symmetry Planes)
4 Граница давления (Pressure Boundary)
5 Гладкие стенки (Slip Walls)
Чтобы облегчить процесс создания границ, идентифицируем поверхности,

которые станут границами.
 Откройте папку «Геометрия > Части > bluntBody > Поверхности > Грани»
(Geometry > Parts > bluntBody > Surfaces > Faces).
 Нажмите правой кнопкой мыши на папку «Грани» (Faces) и в
выпадающем меню выберите «Разделить по участкам» (Split by Patch).
14
Появится диалоговое окно «Разделить поверхность части по участкам» (Split

Part Surface by Patch).
 В сцене геометрии (Geometry Scene 1) выберите нижнюю грань в
направлении оси X, вращая, при необходимости, вид изображения.
15
 Введите «Вход» (Inlet) в поле «Имя поверхности части» (Part Surface

Name).
16
 Нажмите на кнопку «Создать» (Create).
Грань удалена из сцены, а внутри папки поверхностей появится новая

поверхность.
 Проделайте шаги, описанные выше для следующих поверхностей:
Расположение Соответствующее число Имя

участков поверхности
Верхняя Х грань 3 Pressure
Нижняя Z грань 4 Symmetry_plane1
Нижняя Y грань 6 Symmetry_plane2
Внешние стенки области могут быть определены одной границей путем

объединения двух граней в одну поверхность с помощью опции выбора
нескольких объектов.
 Удерживая клавишу <Ctrl>, нажмите на верхнюю Y и верхнюю Z грани.

 Введите Slip_wall в поле «Имя поверхности» (Part Surface Name).
17
 Нажмите на кнопку «Создать» (Create).
Остальные участки будут присвоены поверхности по умолчанию.
 Нажмите «Закрыть» (Close).

 Сохраните задачу .
Присваивание новых имен поверхностям и частям

(Renaming the Surface and Part)
Изменение имен элементов – обычная операция в STAR-CCM+. Существует

два способа переименования элементов. В данной задаче мы переименуем
папку «Грани» (Faces) и часть bluntBody.
 Выберите папку «Геометрия > Части > bluntBody.

 Нажмите на клавишу <F2>.
 Переименуйте часть subdomain-1.
18
 Нажмите <Enter> или на другую папку для подтверждения изменения

имени.
Для переименования поверхности «Грани» (Faces) можно использовать выше

приведенный способ. Мы воспользуемся альтернативным способом нажатия
правой кнопки мыши:
 Нажмите правой кнопкой мыши на папку «Геометрия > Части >

subdomain-1 > Поверхности > Грани» (Geometry > Parts > subdomain-1 >
Surfaces > Faces) и выберите «Переименовать» (Rename) из выпадающего
меню.
19
 Введите Inner_wall в поле диалогового окна «Переименовать» (Rename) и

нажмите ОК.
Теперь части могут быть преобразованы в области и границы.
Ассоциирование частей с областями

(Assigning Parts to Regions)
20
Части геометрии (Geometry parts) используются для подготовки

пространственного представления модели. Для расчетной модели определяются
области, границы и интерфейсы (regions, boundaries, and interfaces.). Создадим
новую область и проассоциируем границы к этой области непосредственно
через часть геометрии и ее поверхности
 Нажмите правой кнопкой мыши на «Геометрия > Части > subdomain-1»

(Geometry > Parts > subdomain-1) и выберите «Ассоциировать части с
областями…» (Assign Parts to Regions…) из выпадающего меню.
Появится диалоговое окно «Ассоциировать части с областями» (Assign Parts to

Regions).
 Выберите «Создать область для каждой части» (Create a Region for Each
Part).
 Выберите «Создать границу для каждой части поверхности» (Create a
Boundary for Each Part Surface).
21
 Нажмите на кнопку «Применить» (Apply).

 Закройте диалоговое окно (Close).
Часть дерева ниже папки «Области» (Regions) будет выглядеть, как показано на
рисунке ниже. Все указанные раннее поверхности теперь представлены в виде
отдельных границ внутри области.
22
Задание типов границ

(Setting Boundary Types)
После задания “говорящих” имен границ можно перейти к заданию типов
границ.
 Выберите элемент Symmetry_plane1 и задайте «Тип» (Type) как
«Плоскость симметрии» (Symmetry plane).
Иконка элемента границы изменится для отображения нового типа.

 Используя тот же метод, измените тип Symmetry_plane2 на «Плоскость
симметрии» (Symmetry Plane).
23
Для сжимаемых потоков наиболее подходящие типы границ для входа и выхода
– это «Вход с постоянной полной температурой, полным давлением и
направлением скорости» (Stagnation Inlet) и «Давление на выходе» (Pressure
Outlet).
 Измените тип границы «Вход» (Inlet) на «Вход с постоянной полной
температурой, полным давлением и направлением скорости» (Stagnation
Inlet) и тип границы «Давление» (Pressure) на «Давление на выходе»
(Pressure Outlet).
Границы Slip_wall и Inner_wall используют тип по умолчанию – «Стенка»

(Wall). Граничные условия для «Гладких стенок» (Slip Walls) будут задаваться
позже.
Выбор частей (Selecting Parts)

 Нажмите кнопкой мыши на одну из частей в «Геометрической сцене 1»
(Geometry Scene 1) , например, на границу симметрии, которая занимает
большую часть изображения.
Объект выделяется и рядом появляется надпись с названием выбранного

объекта.
24
В дереве объектов bluntBody элемент, который соответствует этому объекту,

также выделяется.
Наоборот, если элемент границы выбран в дереве bluntBody, в графическом

окне (Graphics) выделяется поверхность, соответствующая этой границе.
25
Добавление и удаление частей в сцене

(Adding and Removing Parts from a Scene)
Воспользуемся диалоговым окном выбора частей для удаления и добавления
некоторых частей в сцене.
 Откройте папку «Сцены > Геометрическая сцена 1 > Окна отображения >
Геометрия 1 > Части» (Scenes > Geometry Scene 1 > Displayers > Geometry
1 > Parts) и нажмите на кнопку пользовательского редактора напротив
свойства «Части» (Parts).
Появится диалоговое окно «Части» (Parts).
26
 Нажмите на кнопку «Отменить выбор» (Clear Selection).

 Выберите «Области > subdomain-1 > Границы » (Regions > subdomain-1 >
Boundaries).
 Нажмите ОК.
В результате этого действия границы, относящиеся к аэродинамической трубе,

будут удалены из сцены, останутся только ее контуры и само тело
27
Теперь добавим эти части обратно в сцену, используя метод перетаскивания

мышкой.
 Откройте папку «Области > subdomain-1 > Границы» (Regions >

subdomain-1 > Boundaries).
 Удерживая кнопку <Ctrl> для выбора, выберете все граничные папки, за
исключением Inner_wall.
 При выборе последней границы отпустите клавишу <Ctrl>, но
продолжайте удерживать левую кнопку мыши.
 Перетащить папки на дисплей и отпустить левую кнопку мыши. Когда
курсор мыши будет в окне отображения, отпустите левую кнопку мыши.
Появится выпадающее меню.

Используйте это меню, чтобы решить в какое из окон отображения в сцене
добавить новые части, которые вы перетащили.
 Выберете «Добавить в Геометрию 1» (Add to Geometry 1).
28
В этом случае части снова появятся в сцене.
 Нажмите на белый задний фон окна отображения, чтобы убрать

выделение частей.
Построение сетки
(Generating the Mesh)
Чтобы построить сетку:
 Создайте сеточный континуум
 Выберите подходящую модель сеткопостроения
29
 Задайте начальные глобальные параметры

 Измените настройки границ.
Создание сеточного континуума (среды)

(Creating the Mesh Continuum)
Сеточный континуум используется для выбора необходимых моделей
сеткопостроения.
 Нажмите правой кнопкой мыши на папку «Континуум» (Continua).

 Выберите «Новый > Сеточный континуум» (New > Mesh Continuum).
В дереве моделирования появится новая папка «Сетка 1» (Mesh 1).
Выбор моделей сеткопостроения

(Choosing Meshing Models)
30
Сеточный континуум имеет папку «Модели» (Models), которую Вы можете

сейчас заполнять.
 Нажмите правой кнопкой мыши на папку «Сетка 1» (Mesh 1) и выберите

пункт меню «Выбрать модели сеткопостроения…» (Select meshing
Models…).
В появившемся диалоговом окне «Сетка 1. Выбор моделей» (Mesh 1 Model

Selection) выберите:
 В группе «Поверхностная сетка» (Surface Mesh) выберите «Переразбиение
поверхности» (Surface Remesher).
 В группе «Дополнительные модели» (Optional Models) выберите
«Генератор многогранной сетки» (Polyhedral Mesher) и «Генератор
призматических слоев» (Prism Layer Mesher).
Группа «Разрешенные модели» (Enabled Models) диалогового окна теперь будет

выглядеть следующим образом:
31

 Раскройте папки «Модели» (Models) и «Опорные величины» (Reference
Values).
В результате дерево моделирования должно выглядеть следующим образом:
32
Настройка сеточных параметров

(Specifying the Mesh Settings)
Для получения требуемой плотности и распределения ячеек при создании сетки

может понадобиться несколько итераций. В этом тьюториале мы создадим
объемную сетку, добавим измельчение и снова создадим сетку.
 Выберите папку «Континуум > Сетка 1 > Опорные величины > Базовый
размер» (Continua > Mesh 1 > Reference Values > Base Size) и задайте
«Значение» (Value) как 0.01 m.
В результате по ширине области будет создано 8 ячеек.
 Выберите папку «Континуум > Сетка 1 > Опорные величины > Число
призматических слоев» (Continua > Mesh 1 > Reference Values > Number
of Prism Layers).
 В окне свойств (Properties) задайте «Число призматических слоев»
(Number of Prism Layers) как 5.
Создание объемной сетки

(Generating the Volume Mesh)
 Нажмите на кнопку «Построить объемную сетку» (Generate Volume

Mesh) в панели инструментов или выберите пункт «Построить
объемную сетку» (Generate Volume Mesh) в меню «Сетка» (Mesh).
Начнется процесс построения сетки, а в окне вывода (Output) отобразится

развитие этого процесса.
33
Отображение объемной сетки

(Displaying the Volume Mesh)
Отобразим сетку для ее проверки в существующем окне отображения.

 Выберите папку «Сцены > Геометрическая сцена 1 > Окна отображения
> Геометрия 1» (Scenes > Geometry Scene 1 > Displayers > Geometry 1).
 Для отображения поверхности сетки, поставьте галочку напротив
свойства «Сетка» (Mesh).
 Нажмите правой кнопкой мыши на пустую область в окне отображения и

выберите «Применить представление > Объемная сетка» (Apply
Representation > Volume Mesh).
34
После этого сетка будет отображена на границах.
35
Исправление сетки
(Refining the Mesh)
На границах внутренних и гладких стенок по умолчанию создается

призматический слой. Поскольку граничный слой не может быть создан на
гладкой стенке, зададим настройки призматической сетки под эту границу.
 Выберите папку «Области > subdomain-1 > Границы > Slip_wall >
Сеточные условия» (Regions > subdomain-1 > Boundaries > Slip_wall >
Mesh Conditions) и установите параметр «Задать призматическую
сетку» (Customize Prism Mesh) на «Отключить» (Disable) в
выпадающем меню.
36
Также изменим поверхностную сетку на внутренней сетке для лучшего

определения тела.
 Выберите папку «Области > subdomain-1 > Границы > Inner_wall >
Сеточные условия > Задать размер поверхностной сетки» (Regions >
subdomain-1 > Boundaries > Inner_wall > Mesh Conditions > Custom
Surface Size) и поставьте галочку напротив свойства «Задать размер
поверхностной сетки» (Custom Surface Size).
Появится новая папка «Сеточные значения» (Mesh Values).
 Выберите папку «Размеры поверхностной сетки» (Surface Size) и

установите свойство «Относительное/Абсолютное значение»
(Relative/Absolute) на «Абсолютное» (Absolute).
 Выберите папку «Размер поверхностной сетки» (Surface Size) и

убедитесь, что для «Абсолютного минимального размера» (Absolute
Minimum Size) задано значение (Value) 0.0010 m.
Нажмите кнопку " Построить объемную сетку " (Generate Volume

Mesh).
37
 Приблизьте изображение области вокруг гладких и внутренних стенок,

чтобы увидеть измененную сетку.
Сетка подходит для начального решения.

Задание физических моделей

(Setting up the Physics Models)
Физические модели определяют основные переменные, включая давление,
температуру, скорость, а также математическое формулирование для получения
решения. В данном примере поток является турбулентным и сжимаемым. Мы
будем использовать модель связанного потока (Coupled Flow ) вместе с
моделью турбулентности K-Epsilon (K-Epsilon Turbulence).
38
В STAR-CCM+ физические модели задаются через физический континуум

(среду).
Выбор моделей
(Selecting Models)
Для доступа к среде:
 Нажмите правой кнопкой мыши на папку «Континуумы» (Continua),

который имеет папку «Физический континуум 1» (Physics 1) и выберите
«Выбрать модели…» (Select models...)
 Откройте папку «Континуумы» (Continua), который имеет папку
«Физический континуум 1» (Physics 1), заданную по умолчанию.
Появится диалоговое окно «Выбор физических моделей» (Physics

Model Selection), как показано на следующем рисунке.
39
 Выберете «Газ» (Gas) в группе «Материалы» (Materials), так как данная

задача использует идеальный газ (Ideal gas – air) - воздух.
Так как опция «Автоматический выбор рекомендуемых моделей» (Auto-select

recommended models) включена, меню «Выбор физической модели» (Physics
model selection) проведет Вас через весь процесс выбора моделей с помощью
автоматического выбора соответствующих моделей по умолчанию.
Определенные модели при их активации требуют, чтобы другие модели так же

были активированы для этой среды. Например, если среда представляет собой
жидкость или газ, то требуется модель потока. Если она имеет модель потока,
она нуждается в модели вязкости (невязкая, ламинарная или турбулентная).
Если турбулентность доступна в среде, содержащей поток, должна быть
40
выбрана модель турбулентности для потока. Сообщение: «Требуется выбор

дополнительной модели» (Additional model selection are required)
предупреждает Вас о том, что выбор модели не закончен.
Выберите следующие параметры для данной задачи:
 Выберете «Связанный поток» (Coupled Flow) в группе «Поток» (Flow).

 Выберете «Идеальный газ» (Ideal Gas) в группе «Уравнения состояния»
(Equation of state). Модель «Связанная энергия» (Coupled Energy)
выберется автоматически.
 Выберете «Установившийся» (Steady) в группе «Время» (Time).
 Выберете «Турбулентный» (Turbulent) в группе «Режим вязкости»
(Viscous Region).
 Выберете «k-ε Турбулентность» (K-Epsilon Turbulence) в группе «Модели
турбулентности, осредненные по Рейнольдсу» (Reynolds-Averaged
Turbulence).
Автоматически будут выбраны модели «Допустимая двухслойная модель
K-Epsilon» (Realizable Two-Layer K-Epsilon) и «Двухслойная пристеночная
модель для любых y+» (Two-Layer All y+ Wall Treatment).
41
Чтобы отменить часть или все модели, просто уберите соответствующие

галочки в квадратиках рядом с моделями, которые Вы желаете убрать.
Выбранные модели, которые имеют серый цвет, не могут быть убраны, так как
они необходимы для работы других моделей. Поэтому сначала уберите
подсвеченные (активные) модели.
По завершению диалоговое окно «Выбор физических моделей» (Physics Model

Selection) должно выглядеть следующим образом:
Дополнительные модели не требуются для данной задачи.

 Чтобы увидеть выбранные модели в дереве задачи, откройте папку
«Континуум» (Сontinua) в окне bluntBody панели Explorer.
42
Цвет элемента «Физический континуум 1» (Physics 1) изменится с серого на

синий, что означает, что модели были активированы.
 Откройте папку «Физический континуум 1» (Physics 1) и затем «Модели»

(Models) для отображения выбранных моделей.
Задание свойств модели

(Setting Model Properties)
После задания моделей среды, можно проверить и изменить их свойства в

дереве объектов.
43
Когда Вы выбираете модель «Газ» (Gas), свойства, такие как динамическая

вязкость, выставляются по умолчанию для воздуха (air). Так как в данной
задаче используется воздух, Вам не нужно изменять эти свойства.
Задание начальных условий

(Setting Initial Conditions)
Начальные условия определяют начальные величины для моделирования. К
начальным условиям относятся следующие:
 Давление (pressure);
 Температура (temperature);
 Компоненты скорости (velocity components);
 Значения турбулентности (turbulence quantities).
Каждая модель использует соответствующие данные для задания переменных

для модели. В большинстве случаев это делается напрямую, но для некоторых
моделей, таких как модели турбулентности, Вам может понадобиться задавать
44
иные данные. Например, интенсивность турбулентности и турбулентная

вязкость вместо кинетической энергии турбулентности и диссипации).
В задачах со стационарной постановкой решение должно сойтись независимо от

начальных условий. Однако начальные условия все же влияют на сходимость и,
как следствие, на использование вычислительных ресурсов. Поэтому Вы
должны задавать начальные условия и переменные аккуратно, по крайней мере,
в задачах со сложной физикой.
Задание начальных условий для данной задачи

(Specifying the Initial Conditions for the Case)
Граница «вход с постоянной полной температурой, полным давлением и

направлением скорости» (stagnation inlet) будет иметь заданные условия,
соответствующие числу Маха 0.75. Эквивалентная скорость свободного потока
- 300 м/с. Это значение будет использоваться для инициализации переменной
скорости.
 Откройте папку «Континуумы > Физический континуум 1 > Начальные

условия» (Continua > Physics 1 > Initial Conditions).
 Откройте папку «Скорость > Константа» (Velocity > Constant) и
установите «Значение» (Value) как 300, 0, 0.
STAR-CCM+ добавляет разделительную точку и единицы измерений

автоматически, поэтому при вводе 300, 0, 0, Вы получите [300.0, 0.0, 0.0] м/с.
 В этой же папке «Начальные условия» (Initial Conditions) откройте папку

«Турбулентная вязкость» (Turbulent Viscosity Ratio) и выберете папку
«Константа» (Constant).
45
 Установите «Значение» (Value) на 50, которое так же будет задано для

турбулентной вязкости на входе с постоянной полной температурой,
полным давлением и направлением скорости.
Задание среды для области

(Defining the Region Continuum)
Каждая область(region) должна быть ассоциирована со средой. С другой

стороны, каждая среда может быть ассоциирована с одной или несколькими
областями. Вы можете задавать среды и ассоциировать их с разными
областями. В данной задаче используется одна часть геометрии, которая
представлена одной областью с именем subdomain-1. Существует простой
способ определить, какой набор сред используется для области.
 Выберете элемент subdomain-1 внутри папки «Области» (Regions).
 Задайте свойство «Физический континуум» (Physics Continuum) как

«Физический континуум 1» (Physics 1), имя среды, в который Вы ранее
задавали модели.
46
В этом обучающем примере Вы увидите только одну среду в выпадающем

списке, но если Вы добавите больше (в элемент среды (Continua) в дереве
задачи), они добавятся в выпадающий список. Этот процесс определяет, какая
среда будет использована в анализе, поскольку среды могут быть заданы и
оставлены неиспользованными.
Задание граничных условий и величин

(Setting Boundary Conditions and Values)
Несмотря на то, что концепция граничных условий довольно четкая (стенка

(wall), вход с постоянной полной температурой, полным давлением и
направлением скорости (stagnation inlet) и т.д.), моделям нужны
дополнительные условия для работы с типами границ. Условия предоставляют
дополнительную информацию. Например, для границы типа стенка условия
будут определять, является ли эта стенка гладкой, шероховатой или подвижной
стенкой. Условия также укажут, где применять тепловые граничные условия с
заданной температурой (Dirichlet), а где граничные условия с заданным
потоком тепла (Neumann).
Типы и условия информируют о том, как обращаться с границами (или

областями, или интерфейсами), но они не определяют непосредственный
численный ввод. Эти числа определяются величинами. Папки «Величина»
добавлены в ответ на выборы, сделанные в папках «Условия».
47
Задание условий и величин на входе

(Setting Inlet Conditions and Values)
Чтобы определить полное давление на входе и статическое давление на выходе,

при заданной температуре, при достижении числа Маха равного
приблизительно 0,75, были использованы адиабатические отношения. Для
статического давления на выходе, равного одной атмосфере (абсолютное
значение) и температуре, равной 300К, полное давление на входе должно быть
164,904 Па (абсолютное значение), а температура на входе будет 344,8 К.
Граничные величины заданы как относительные давления. Таким образом,

используя относительное давление по умолчанию, равное 101325 Па (одна
атмосфера), давление на входе должно быть задано как 63579 Па
(относительно). Статическое давление на выходе будет 0 Па, значение по
умолчанию.

subdomain-1 > Boundaries).
 Откройте папки «Вход» (inlet), «Физические величины» (Physical values)
и «Полное давление» (Total Pressure) и выберете элемент «Константа»
(Constant).
48
 Задайте величину 63579.
Установки полного давления являются относительными к расчетной величине

давления равной 101,325 Па. Сверхзвуковое статическое давление также
требуется как часть условия Stagnation Inlet, но используется, только если
скорость на входе становится сверхзвуковой в некоторых областях во время
расчета. Значение по умолчанию 0,0 Па достаточно, пока это не достигнуто.
Следующая величина – это температура.

 В той же папке «Физические величины» (Physics values) откройте папку
«Полная температура» (Total Temperature) и выберите папку «Константа»
(Constant).
 Задайте величину 344,8.
49
 Выберите папку «Физические величины > Степень турбулентной

вязкости > Константа» (Physics values > Turbulent Viscosity Ratio
Constant).
 Задайте величину (Value) 50. Эта величина была определена, чтобы дать
разумное разделение турбулентности в канале (для интенсивности
турбулентности по умолчанию).
Задание условий границы «гладкая стенка»

(Setting the Slip Wall Condition)
Для моделирования тела в туннеле, верхняя граница будет задана как гладкая
стенка, таким образом, решая проблему расчета граничного слоя на стенке.
Условия гладкой стенки будут применены непосредственно к верхней границе
(Slip_wall).
50
 Выберите папку «Slip_wall > Физические условия > Задание

напряжения при сдвиге» (Slip_wall > Physics Conditions > Shear Stress
Specification).
 Задайте «Гладкий» (Slip) для свойства «Метод» (Method).
Задание параметров решателя и критериев остановки

(Setting Solver Parameters and Stopping Criteria)
Для этой части расчетов будет использовано Число Куранта, по умолчанию

равное 5. Зададим критерий остановки:
 Выберите папку «Критерии остановки > Максимальное число шагов»

(Stopping Criteria > Maximum Steps).
51
 Задайте свойство «Максимального числа шагов» (Maximum Steps) как

300.
Решение не сойдется за это число шагов, но Вы измените некоторые параметры

решателя немного позже. Решение будет считаться 300 итераций, до тех пор,
пока Вы не измените или выполните отмену критерия остановки.
Визуализация решения (Visualizing the Solution)
Для того чтобы следить за развитием решения, зададим новую скалярную

сцену, изменим вид вокруг вертикальной плоскости симметрии, затем
настроим сцену для отслеживания числа Маха на теле и вертикальной
плоскости симметрии.
 Нажмите правой кнопкой мыши на папку «Сцены» (Scenes) и выберите

«Новая сцена > Скаляр» (New Scene > Scalar) в выпадающем меню.
52
Появится новое окно «Скалярная сцена 1» (Scalar Scene 1).
Сначала скройте все части, кроме самого тела и вертикальной плоскости

симметрии.
 Выберите папку «Сцены > Скалярная сцена 1 > Окна отображения >
Скаляр 1 > Части» (Scenes > Scalar Scene 1 > Displayers > Scalar 1 > Parts).
53
 В окне свойств (Properties) нажмите на кнопку пользовательского

редактора в правой половине меню свойства «Части» (Parts).
 В диалоговом окне «Части» (Parts) откройте «Области > subdomain-1»

(Regions > subdomain-1), выберите Inner_wall и Symmetry_plane1. Затем
нажмите ОК.
54
Теперь зададим число Маха как скаляр для отображения.

 Нажмите правой кнопкой мыши на панель скаляров (в нижней части
графического окна (Graphics)).
 Выберете «Число Маха > Лабораторная система отсчета» (Mach Number
> Lab Reference Frame) из выпадающего меню.
Поскольку геометрия этого примера симметричная, сетка была разрезана на

четверти двумя плоскостями симметрии для уменьшения времени счета задачи.
Однако, симметрия геометрии позволяет Вам создать видимый эффект
законченной геометрии с помощью задания зеркальных изображений модели в
графическом окне (Graphics). В этом примере мы сделаем только одно
отображение, так что в результате можно будет увидеть половину модели
вместо одной четверти.
 Выберете папку «Скаляр 1» (Scalar 1).
55
 Задайте Symmetry_plane2 1 из выпадающего списка для свойства

«Трансформировать» (Transform).
Чтобы убрать отображение контура:

 Выберите папку «Окна отображения > Контур 1» (Displayers > Outline 1).
 Уберите галочку напротив свойства «Контур» (Outline).
56
Скалярная сцена должна выглядеть следующим образом:
Отслеживание развития решения

(Monitoring Simulation Progress)
STAR-CCM+ может динамически отслеживать практически любую величину

во время развития решения. Процесс отслеживания включает в себя:
57
 Создание отчета, который определяет интересующую величину и часть

области, которая будет отслеживаться
 Задание монитора, основанного на отчете, который контролирует частоту
обновлений и параметры нормализации
 Создание X-Y графика, основанного на мониторе.
Для данного случая будет отслеживаться сила, действующая на тело в x-

направлении потока, которая является полной силой сопротивления. Этот
процесс начнется с создания отчета.
Создание отчета
(Setting up a Report)
 Нажмите правой кнопкой мыши на папку «Отчеты» (Reports) и выберите

«Новый отчет > Коэффициент силы» (New Report > Force Coefficient) в
В папке «Отчеты» (Reports) появится новый элемент с именем «Коэффициент

силы 1» (Force Coefficient 1).
58
Выбрав элемент «Коэффициент силы 1» (Force Coefficient 1), теперь можем

задать настройки для отчета через окно свойств (Properties).
 Введите 1.277 для «Относительной плотности» (Reference Density),

плотности свободного потока воздуха.
 Введите 264.6 для «Относительной скорости» (Reference Velocity),
скорости на входе.
 Введите величину равную 0.0161269 для «Относительной площади»
(Reference Area), площади проекции четверти тела, используемого в
задаче.
 Убедитесь, что «Направление» (Direction) задано как [1.0, 0.0, 0.0] (для
сопротивления).
Далее будем использовать метод «перетаскивания мышкой» для выбора той

части Inner_wall, на которой будет отслеживаться коэффициент силы.
subdomain-1 > Boundaries) и затем перетащите элемент Inner_wall в
папку «Коэффициент силы 1» (Force Coefficient 1).
59
Элемент Inner_wall теперь будет в списке свойства «Части» (Parts) для элемента
«Коэффициент силы 1» (Force Coefficient 1).
Создание отчета теперь закончено, и из него можно создать обновляющийся на

каждой итерации график зависимости
Создание монитора и графика

(Setting up a Monitor and a Plot)
 Нажмите правой кнопкой мыши на папку «Коэффициент силы 1» (Force

Coefficient 1) и выберите «Создать Монитор и График из Отчета» (Create
Monitor and Plot from Report).
60
Внутри папки «Мониторы» (Monitors) появится новый элемент с именем

«Коэффициент силы 1 Монитор» (Force Coefficient 1 Monitor).
Существующие мониторы в этой части дерева задачи — это мониторы невязок,

созданные выбранными моделями через решатели, используемые моделями.
При выборе нового монитора отобразятся установки по умолчанию для
элемента «Коэффициент силы 1 Монитор» (Force Coefficient 1 Monitor).
61
С этими установками картинка будет обновляться каждую итерацию, пока идет

решение.
Помимо нового монитора в папке «Графики» (Plots) появится новый элемент

«Коэффициент силы 1 График монитора» (Force Coefficient 1 Monitor Plot).
 Выберите папку «Коэффициент силы 1 График монитора» (Force

Coefficient 1 Monitor Plot).
Появится диалоговое окно со свойствами для графика.
62
Дополнительные свойства графика можно задать через вложенные в папку

«Коэффициент силы 1 График» (Force Coefficient 1 Plot) элементы.
Чтобы открыть окно с изображением Вы можете:

 Дважды нажать на папку «Коэффициент силы 1 График монитора» (Force
Coefficient 1 Monitor Plot);
Или
 Нажать правой кнопкой мыши на папку «Коэффициент силы 1 График
монитора» (Force Coefficient 1 Monitor Plot) и выбрать «Открыть» (Open) в
Новое окно с изображением под именем «Коэффициент силы 1 График

монитора» (Force Coefficient 1 Monitor Plot) появится в графическом окне
(Graphics).
63
Когда решатель начнет работать, это окно с изображением будет автоматически

обновляться с обновлением коэффициента силы сопротивления.
На этом настройка задачи перед ее запуском завершена, и теперь мы можем

запустить ее на расчет.
Запуск задачи на расчет

(Running the Simulation)
Чтобы запустить задачу на расчет:

 Нажмите на кнопку «Выполнить» (Run) в панели инструментов
«Решение» (Solution)
Или
 Используйте пункт меню «Решение > Выполнить» (Solution > Run).
64
Автоматически будет создано изображение невязок (Residuals), отображающее

процесс работы решателя. Если необходимо, нажмите на вкладку «Невязки»
(Residuals), чтобы вынести картинку невязок на первый план. Пример графика
невязок (example of a residuals plot) показан в другой части Руководства
Пользователя (User Guide). Пример, показанный в той части, будет отличаться
от графика в данной задаче, так как график зависит от выбранных моделей.
Вкладки в верхней части графического окна (Graphics) позволяют выбрать

одну из активных сцен для просмотра.
 Нажмите на вкладку «Скалярная сцена 1» (Scalar Scene 1) для просмотра

результатов.
 При необходимости вращайте и приближайте/отдаляйте изображения для
лучшего отображения вида.
Во время расчета можно остановить процесс, нажав на соответствующую

кнопку «Остановить итерации» (Stop) в панели инструментов. Если Вы
делаете остановку расчета, он может быть продолжен при нажатии кнопки
«Выполнить» (Run). Если расчет не прерывать, он будет продолжаться,
пока не завершатся 300 итераций.
 После того, как расчет завершится, сохраните задачу.
65
Настройка параметров решателя и продолжение расчета

(Adjusting Solver Parameters and Continuing)
Число Куранта по умолчанию, равное 5, довольно таки занижено для таких

типов задач на сетке с достаточным качеством. Поэтому увеличим его, чтобы
ускорить сходимость.
Как только решение достигло критерия остановки в 300 итераций:
 Откройте папку «Решатели > Неявный. Сопряженный» (Solvers > Coupled
Implicit).
 Задайте 10 для «Числа Куранта» (Courant Number).
 Откройте папку «Критерии остановки > Максимальное число шагов»

(Stopping Criteria > Maximum Steps) и задайте 1500 для свойства
«Максимальное число шагов» (Maximum Steps).
STAR-CCM+ выполнит еще 1200 итераций в добавление к выполненным 300

итерациям.
66
Максимальное число шагов, равное 1500 — подходящая настройка для этого

случая для получения сходимости. Обычно неизвестно наперед о необходимом
количестве итераций. Вы можете либо задать большее число шагов и следить за
невязками или графиками мониторов, либо добавить критерии остановки,
основанные на мониторинге решения, предполагая, что Вы знаете величину,
при которой решение сойдется.
 Нажмите на кнопку «Выполнить» (Run) для продолжения расчета

задачи.
Отключение от сервера и подключение к серверу

(Disconnecting and Reconnecting)
Клиент-серверная модель, используемая в STAR-CCM+, позволяет Вам
запустить задачу на расчет, отключить клиента от сервера и позже подключить
для проверки результатов. При необходимости Вы также можете подключиться
к серверу с другой машины, даже если эта машина имеет другую архитектуру.
Чтобы отключить клиента от сервера:

 Откройте окно «Серверы» (Servers) (если оно еще не открыто), выбрав в
главном меню «Окно > Серверы» (Window > Servers).
 В окне «Серверы» (Servers) в панели анализа (Explorer) найдите Вашу

задачу в списке.
 Снова выберете окно задачи в панели анализа и выберете пункт «Файл >
Отключить» (File > Disconnect).
67
 В появившемся диалоговом окне «Отключить» (OK to disconnect)

нажмите на кнопку ОК.
Это действие отключит клиента от сервера, но оба будут все еще запущены, при
этом Вы больше не будете видеть окно задачи в клиенте. Вы можете
68
использовать пункт меню «Файл > Выйти» (File > Exit) для завершения работы
клиента на этом этапе.
Окно «Серверы» (Servers) в панели анализа содержит список всех серверов,

запущенных локально.
При выборе элемента в дереве окна свойств (server process properties) будут
отображаться свойства серверного процесса.
Если в окне свойств меню «Клиенты» (Clients) пустое (как показано выше),
тогда серверный процесс не имеет клиента, подключенного к нему, и Вы
можете выполнить подключение.
 Нажмите правой кнопкой мыши на серверный процесс в дереве

«Серверы» (Servers) и выберите «Подключить» (Connect) в выпадающем
меню.
69
При повторном подключении ни одна из ранее созданных сцен и графиков не

будут открыты в графическом окне (Graphics).
Для открытия интересующей сцены:

 Дважды нажмите мышкой по ее элементу в дереве задачи,
Или
 Нажмите правой кнопкой мыши и выберете «Открыть» (Open).
Завершение расчета
(Completing the Run)
Окно невязок (Residuals) в конце расчета должно отображать большинство
стабилизированных невязок, что является признаком хорошей сходимости.
Для подтверждения того, что решение сошлось:

 Выберете окно «Коэффициент силы 1 График монитора» (Force
Coefficient 1 Monitor Plot) для проверки того, что коэффициент
сопротивления так же стабилизировался.
70
 Как только решение завершилось, сохраните задачу.
Визуализация результатов решения

(Visualizing Results)
После окончания расчета Вы можете проверить результаты решения в
скалярной и векторной сценах.
Проверка скалярных величин

(Examining Scalars)
 Активируйте окно «Скалярная сцена 1» (Scalar Scene 1) для отображения
результатов расчета числа Маха.
71
По умолчанию величины показаны в режиме «Залитый» (Filled).
Чтобы сделать изображение более гладким:

 Выберете папку «Скаляр 1» (Scalar 1) и задайте «Плавно залитый»
(Smooth Filled) для свойства «Тип контура» (Contour Style) .
72
Изображение на скалярной сцене теперь сглажено.
Теперь отобразим две скалярные величины одновременно: одну - на плоскости

симметрии, другую - на внутренней стенке. Для этого:
 Добавьте другое окно отображения, нажав правой кнопкой мыши на
папку «Окна отображения» (Displayers) и выбрав «Новое окно
отображения > Скаляр» (New Displayer > Scalar).
73
Создание второго окна отображения добавило вторую панель скаляров в окно.
Чтобы видеть обе панели скаляров:

 Нажмите мышью по внутренней части панели скаляров для
перетаскивания любой из них в другое место.
 В окне отображения нажмите правой кнопкой на панель скаляров

(синюю) для нового окна отображения и выберете «Давление» (Pressure).
 Нажмите правой кнопкой по внутренней стенке модели в окне

отображения, выберете «Окна отображения» (Displayers) и откройте его
подменю.
 В окошке для отметки справа от опции «в» (in) уберите галочку под
сценой «Скаляр 1» (Scalar 1) и поставьте ее под сценой «Скаляр 2» (Scalar
2).
74
В результате элемент переместится из одного окна отображения в другое.
 Выберите папку «Сцены > Скалярная сцена 1 > Окна отображения >
Скаляр 2» (Scenes > Scalar Scene 1 > Displayers > Scalar 2).
 Задайте «Плавно залитый» (Smooth filled) для свойства «Тип контура»

(Countour Style).
 Установите Symmetry_plane2 1 для свойства «Преобразовать» (Transform).
75
Величина давления показана на поверхности тела, в то время как число Маха

отображено на плоскости симметрии.
Проверка векторных величин

(Examining Vectors)
В этом разделе будет показано, как можно визуализировать вектора в модели. В
этом примере мы визуализируем векторное поле скоростей, отраженное
относительно плоскости симметрии.
 Сначала создайте новую сцену, нажав правой кнопкой мыши на папку

«Сцены» (Scenes).
 Выберете «Новая сцена > Вектор» (New Scene > Vector).
76
Появится новое окно «Векторная сцена 1» (Vector Scene 1).
Нам не нужны контуры, которые создаются по умолчания в окне отображения

«Контур» (Outline), поэтому мы используем это окно отображения, чтобы
показать тело как одиночный объект.
 Выберите папку «Векторная сцена 1 > Окна отображения > Контур 1 >
Части» (Vector Scene 1 > Displayers > Outline 1 > Parts) и нажмите на
кнопку пользовательского редактора .
 В окне «Части» (Parts) раскройте папку «Области» (Regions) и элемент
subdomain-1.
 Расширьте папки «Области»(Regions) и «subdomain-1».
 Выберите элемент Inner_wall.
77
 Далее выберете папку «Контур 1» (Outline 1) в папке «Окна отображения»

(Displayers).
Выполните следующие изменения свойств окна отображения «Контур»

(Outline):
 Уберите галочку напротив свойства «Контур» (Outline).
78
 Отметьте галочкой свойство «Поверхность» (Surface).

 Задайте Symmetry_plane2 1 для свойства «Преобразовать» (Transform).
 Выберите папку «Вектор 1 > Части» (Vector 1 > Parts) и нажмите на

кнопку для свойства «Части» (Parts).
79
 В диалоговом окне «Части» (Parts) раскройте папки «Области» (Regions) и

элемент subdomain-1. Выберите элемент Symmetry_plane1 и нажмите ОК.
80
 Выберете папку «Вектор 1» (Vector 1).
 Задайте Symmetry_plane2 1 для свойства «Преобразовать» (Transform).
81
Эти настройки покажут тело с векторами скорости.
Чтобы видеть вектора более четко, возможно сделать стрелки короче.

 Выберите папку «Вектор 1 > Настройки вектора > Относительная длина»
(Vector 1 > Glyph > Relative Length) и измените «Длину вектора (%)»
(Glyph Length (%)) на 2.0.
82
Теперь стрелки стали короче.
Отображения данных на срезе
83
(Plotting Data on a Slice)

В этом разделе мы создадим X-Y график для отображения коэффициента
давления (по оси Y) вдоль среза тела. Для этого необходимо создать новый
вспомогательный объект плоскости сечения (Derived Part) и затем создать
новый график, использующий этот вспомогательный объект.
Создание производной части

(Creating a Derived Part)
Создадим новый вспомогательный объект — одномерную кривую вдоль

поверхности тела, отмеченную розовым на рисунке ниже.
 Нажмите правой кнопкой мыши на папку «Сцены» (Scenes). Выберете

«Новая сцена > Геометрия» (New Scene >Geometry).
84
 Нажмите правой кнопкой на папку «Производные части» (Derived Parts) и

выберете «Новая часть > Сечение > Плоскость…» (New Part > Section >
Plane…).
Появится новое интерактивное диалоговое окно, позволяющее определить

производную часть.
Чтобы задать исходные части для этой производной части:

 В группе «Вводимые части» (Input Parts) нажмите на кнопку [subdomain-
1].
 В появившемся диалоговом окне откройте папки «Области» (Regions) и
subdomain-1.
 В появившемся диалоговом окне, нажмите кнопку выбора колонки
дважды.
85
 Откройте папки «Области» и subdomain-1.

 Выберите границу Inner_wall и нажмите ОК.
Инструмент плоскости в окне сцены позволяет интерактивно задать плоскость,

которая пересечет тело.
 При необходимости вращайте и двигайте изображение, так чтобы

внутренняя стенка была на переднем плане, как показано на рисунке
ниже.
86
 В диалоговом окне оставьте группу «Окно отображения» (Display) с

установками по умолчанию.
«Гантель» представляет собой нормаль к плоскости разреза, которую Вы

можете изменить с помощью перетаскивания одного из шаров в новое место.
 Плоскость также можно перетащить для изменения точки отсчета
разрезающей плоскости.
Ограничивающий параллелепипед, который несколько больше, чем области в

отображаемой сцене, отображается для ограничения перемещения плоскости.
 Переместите курсор мыши в инструмент плоскости и перетащите

прямоугольник так, чтобы он разрезал тело близко к плоскости
симметрии.
87
 Нажмите «Создать» (Create), затем «Закрыть» (Close).
В окне bluntBody в папке «Производные части» (Derived Parts) появится новый

элемент: плоскость сечения (plane section).
88
Теперь возможно отобразить данные на новой поверхности.
Отображение данных решенной задачи

(Plotting Simulation Data)
Для установления отображения коэффициента давления для новой производной

части:
 В окне bluntBody нажмите правой кнопкой на папку «Графики» (Plots) и
выберете «Новый >X-Y» (New Plots> X-Y).
В дереве появится новый пустой график, который отобразится в графическом

окне (Graphics).
Для выбора части, на которой будет выполнено отображение:

 Выберете папку «Графики > XY график 1» (Plots > XY Plot 1) и нажмите
на кнопку пользовательского редактора в правой половине свойства
«Части» (Parts).
89
 В диалоговом окне «XY график 1» (XY Plot 1) убедитесь, что элемент

«Производные части > сечение плоскостью» (Derived Parts > plane section)
отмечен галочкой.
Для задания переменной для отображения по оси Y:

 Выберите папку «XY График 1 > Типы Y > Y Тип 1» (XY Plot 1 > Y Types
> Y Type 1) и убедитесь, что свойство «Тип» (Type) задано как «Скаляр»
(Scalar).
 Затем выберите папку «Y Тип 1 > Скаляр» (Y Type 1 > Scalar) и задайте
«Коэффициент давления» (Pressure Coefficient) для свойства «Скаляр»
(Scalar).
Для того чтобы график был точным, величины «Относительная плотность»

(Reference Density), «Относительное давление» (Reference Pressure) и
«Относительная скорость» (Reference Velocity) из списка переменных
«Коэффициент давления» (Pressure Coefficient) должны соответствовать
величинам отчета «Коэффициент силы 1» (Force Coefficient 1). Это можно
сделать с помощью копирования этих свойств из отчета в список переменных
(Field Functions).
 Выберите папку «Отчеты > Коэффициент силы 1» (Reports > Force

Coefficient 1).
 В окне свойств (Properties) выберите значение относительной плотности
(Reference Density) и нажмите <Ctrl+C>
 Выберите папку «Инструменты > Список переменных > Коэффициент
давления» (Tools > Field Functions > Pressure Coefficient).
90
 В окне свойств (Properties) выберите значение «Относительной

плотности» (Reference Density), нажмите <Ctrl+V> и затем <Enter>.
 Проделайте то же самое для «Относительной скорости» (Reference
Velocity).
 Установите свойство «Относительное давление» (Reference Pressure) как
0.0 Па.
 Выберите папку «Графики > XY График 1> Оси >X-ось > Labels» (Plots >
XY Plot 1 > Axes > X Axic > Labels), затем убедитесь, что автоматически
выбраны минимальный и максимальные диапазоны (Auto Range Min и
Auto Range Max).
График будет выглядеть, как показано на рисунке ниже.
91
Добавления линий тока

(Adding Streamlines)
Для отображения линий тока в STAR-CCM+ необходимо:

 создать новую сцену;
 создать новый вспомогательный объект для линий тока;
 добавить новое окно отображения линий тока с подходящими свойствами
в новую сцену.
В этом примере производная часть для линий тока сначала будет показывать
завихрение потока позади тела, и затем будет изменена, чтобы показать линии
тока вокруг тела.
Для создания новой сцены:

 Нажмите правой кнопкой на папку «Сцены» (Scenes).
 Выберите «Новая сцена > Геометрия» (New Scene > Geometry).
Для создания производной части для линий тока:

 Нажмите правой кнопкой мыши на папку «Производные части» (Derived
parts).
 Выберите «Новая часть > Линия тока…» (New Part > Streamline) в окне
bluntBody.
92
Как и ранее, в случае создания плоскости сечения, появится новое

интерактивное диалоговое окно.
93
Внутренняя область будет использована как вводимая часть для линий тока.
 Нажмите на кнопку «Вводимые части» (Input parts).

 Убедитесь, что в диалоговом окне «Выбор объектов» (Select Objects)
subdomain-1 является единственной частью в списке «Выбранные»
(Selected).
 В группе «Векторная переменная» (Vector Field) убедитесь, что в

выпадающем списке выбрана «Скорость» (Velocity).
 Для начального режима (seed mode) выберете начальную точку (Point
Seed).
94
Для размещения начальной точки сразу за телом (в направлении потока):

 Введите следующие координаты для «Начального положения» (Seed
position): 0.05 для X, 0.01 для Y и 0.01 для Z.
 Введите 0.002 для «Начального радиуса» (Seed radius) и 10 для «Числа
точек» (Number of points).
 Оставьте значения по умолчанию для остальных точек.

 Нажмите «Создать» (Create) для создания линий тока.
Линии тока будут созданы и показаны в графическом окне через несколько

секунд.
95
В окне bluntbody в папке «Производные части» (Derived parts) появится новый

элемент «линия тока» (streamline).
 Нажмите «Закрыть» (Close) в интерактивном диалоговом окне.
В сцену было добавлено новое окно отображения линий тока.

 Выберите папку «Окна отображения > Поток линии тока 1» (Displayers >
Streamlin Stream 1) для редактирования свойств окна отображения:
96
 Задайте «Трубки» (Tubes) для свойства «Режим» (Mode), чтобы линии

тока отображались в виде трубок вместо линий.
 Убедитесь, что для свойства «Ориентация» (Oriemtation) выбраны
«Нормали» (Normals).
 Задайте 2.0Е-4 для «Ширины» (Width); это ширина трубок в метрах.
 В графическом окне нажмите правой кнопкой на цветовую панель и

выберете «Скорость: Величина» (Velocity: Magnitude).
Чтобы улучшить контраст между границами и линиями тока:

 Выберите папку «Геометрия 1» (Geometry 1) и задайте «Константа»
(Constant) из выпадающего списка для «Режима цвета» (Color Mode).
97
Теперь настроим производную часть для линий тока.

 Раскройте папку «Производные части > линия тока» (Derived Parts >
streamline) и убедитесь, что величина 1.0 задана для расширенных свойств
«Масштаб вращения» (Rotation Scale).
 Выберите элемент «линия тока > Интегратор второго порядка» (streamline

> 2nd Order Integrator) и задайте «Оба» (Both) для «Направления
интегрирования» (Integration Direction), чтобы создавались восходящие и
нисходящие линии тока.
В расширенных свойствах (Expert):

 Задайте 0.1 для «Начального шага интегрирования» (Initial Integration
Step) для получения большего разрешения на линиях тока.
 Задайте 5.0 для «Максимального распространения» (Maximum
Propagation).
 Задайте 1000 для «Максимального числа шагов» (Max Steps).
Эта опция вместе с максимальным распространением обеспечивает критерии

остановки, гарантирующие, что линии тока не будут рассчитываться до
бесконечности.
Измененные линии тока показаны на рисунке ниже.
98
Следующий шаг использует перемещение начальной точки линии тока к

передней части тела.
nd
 Снова выберете элемент «Интегрирование 2го порядка» (2 Order
Integrator) и измените «Направление интегрирования» (Integration
Direction) на «Вперед» (Forward).
 Выберете элемент «линия тока > Начальная точка» (streamline > Point
Seed) и задайте величину X свойства «Центр» (Center) на -0.05, чтобы
величина свойства была -0.05, 0.01, 0.01.
На экране появятся измененные линии тока.
99
Закрытие и повторное открытие задачи

(Closing and Re-Opening the Simulation)
Пока выполняется расчет, закроем окно с задачей.
 Закройте задачу, закрыв окно bluntBody.
Появится диалоговое окно, позволяющее Вам выбрать, дождаться ли окончания

операции, прежде чем закрыть окно, или закрыть окно и продолжить
выполнение операции в фоновом режиме.
100
 Нажмите на кнопку «Отключить» (Disconnect).
Можно повторно открыть файл и восстановить окно отображения.
 Выберите «Файл > Недавние файлы > /bluntBody.sim (File > Recent Files >
/bluntBody.sim).
Заключение
(Summary)
В данном тьюториале были продемонстрированы следующие возможности

STAR-CCM+:
 Запуск кода и создание новой задачи.

 Сохранение задачи и присваивание ей имени.
 Импортирование файлов геометрии.
 Визуализация импортированной геометрии.
 Разделение поверхностей геометрии и присваивание им имен.
 Изменение имен границ.
 Изменение типов границ.
 Построение трехмерной сетки.
 Визуализация сетки.
 Выбор физических моделей.
 Задание начальных условий.
 Задание граничных условий и величин.
 Задание параметров решателя и критериев остановки.
101
 Создание отчетов и графиков.

 Запуск решателя до достижения сходимости.
 Отключение от сервера и повторное подключение в процессе расчета.
 Анализ результатов с помощью инструментов визуализации, рисунков
мониторов и XY рисунков.
 Создание линий тока.
 Повторное открытие задачи.
102

02 Tutorial STAR-CCM

Загружено:

Сведения о документе

Оригинальное название

Авторское право

Доступные форматы

Поделиться этим документом

Поделиться или встроить документ

Параметры публикации

Этот документ был вам полезен?

Это неприемлемый материал?

Авторское право:

Доступные форматы

02 Tutorial STAR-CCM

Загружено:

Авторское право:

Доступные форматы

Перевод документации STAR-CCM+ Версия 9.

Введение в STAR-CCM+ (Introduction)

На протяжении всего этого тьюториала будут даваться ссылки на онлайн

Некоторые пользователи используют данный тьюториал как дополнение к

В этом примере выполняется расчет околозвукового потока, обтекающего

Рабочий процесс тьюториала включает в себя:

Эти шаги отображены в схеме рабочего процесса (general workflow) STAR-

Запуск задачи в STAR-CCM+

После того, как на экране появится и исчезнет небольшая заставка, откроется

Панель меню обеспечивает доступ к основным функциям, наиболее важные из

 Наведите курсор мыши на некоторые кнопки в панели инструментов.

Появится короткое описание действий, которые эти кнопки выполняют.

Создание новой задачи

Появится диалоговое окно «Создать новую задачу» (Create a New Simulation).

STAR-CCM+ - это клиент-серверное приложение с клиентом (графический

Активирование опции «Удаленный сервер» (Remote Server) позволит Вам

 Нажмите ОК в диалоговом окне «Создать новую задачу» (Create a New

Наибольшая часть Вашего взаимодействия с задачей будет происходить через

Это дерево представляет все объекты в задаче. Далее, после импортирования

новые элементы. Большинство Ваших действий при постановке задачи будут

Ручка (указатель) рядом с элементом указывает на то, что существуют

Большинство объектов в дереве имеют одно или более свойств, которые

Сохранение и присваивание имени задаче

Настройки анализа STAR-CCM+, время и результаты расчета хранятся в одном

 Выберите «Файл > Сохранить как» (File > Save As).

 В диалоговом окне «Сохранить» (Save) введите bluntBody.sim в поле

Заголовок окна моделирования в панели анализа (Explorer) будет обновляться

Как и при работе с другими программными обеспечениями, в STAR-CCM+

Импорт геометрии (Importing the Geometry)

STAR-CCM+ предлагает ряд инструментов, которые позволяют создавать

Для начала выполним импорт геометрии.

 Нажмите на кнопку «Открыть» (Open) для начала процесса

Появится диалоговое окно «Опции импорта поверхности» (Import Surface

 Выберите «Создать новую часть» (Create new Part) в группе «Режим

 Нажмите ОК для импорта геометрии.

В окне вывода (Output) STAR-CCM+ появится информация о процессе

 В дереве моделирования раскройте папку «Геометрия > Части» (Geometry

Импортированная геометрия представляет собой область среды вокруг тела в

 Сохраните задачу, нажав на кнопку «Сохранить» (Save) .

Визуализация импортированной геометрии

Сцена геометрии (geometry scene) состоит из:

 Движение мышью при нажатой правой кнопке – смещение изображения.

Также есть несколько «горячих» клавиш, нажатие которых приводит к

 Сохраните задачу, нажав на кнопку «Сохранить» (Save) .

Задание граничных поверхностей

Чтобы облегчить процесс создания границ, идентифицируем поверхности,

Появится диалоговое окно «Разделить поверхность части по участкам» (Split

 Введите «Вход» (Inlet) в поле «Имя поверхности части» (Part Surface

 Нажмите на кнопку «Создать» (Create).

Грань удалена из сцены, а внутри папки поверхностей появится новая

 Проделайте шаги, описанные выше для следующих поверхностей:

Расположение Соответствующее число Имя

Внешние стенки области могут быть определены одной границей путем

 Удерживая клавишу <Ctrl>, нажмите на верхнюю Y и верхнюю Z грани.

 Нажмите на кнопку «Создать» (Create).

Остальные участки будут присвоены поверхности по умолчанию.

 Нажмите «Закрыть» (Close).

Присваивание новых имен поверхностям и частям

Изменение имен элементов – обычная операция в STAR-CCM+. Существует

 Выберите папку «Геометрия > Части > bluntBody.

 Нажмите <Enter> или на другую папку для подтверждения изменения

Для переименования поверхности «Грани» (Faces) можно использовать выше

 Нажмите правой кнопкой мыши на папку «Геометрия > Части >
