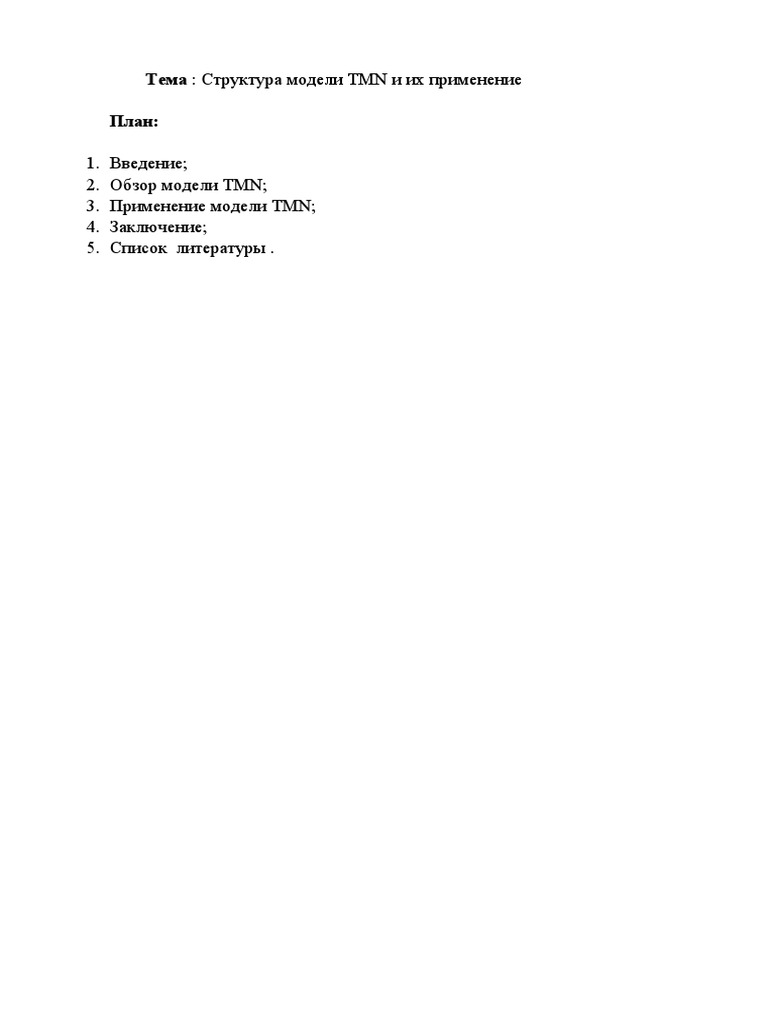

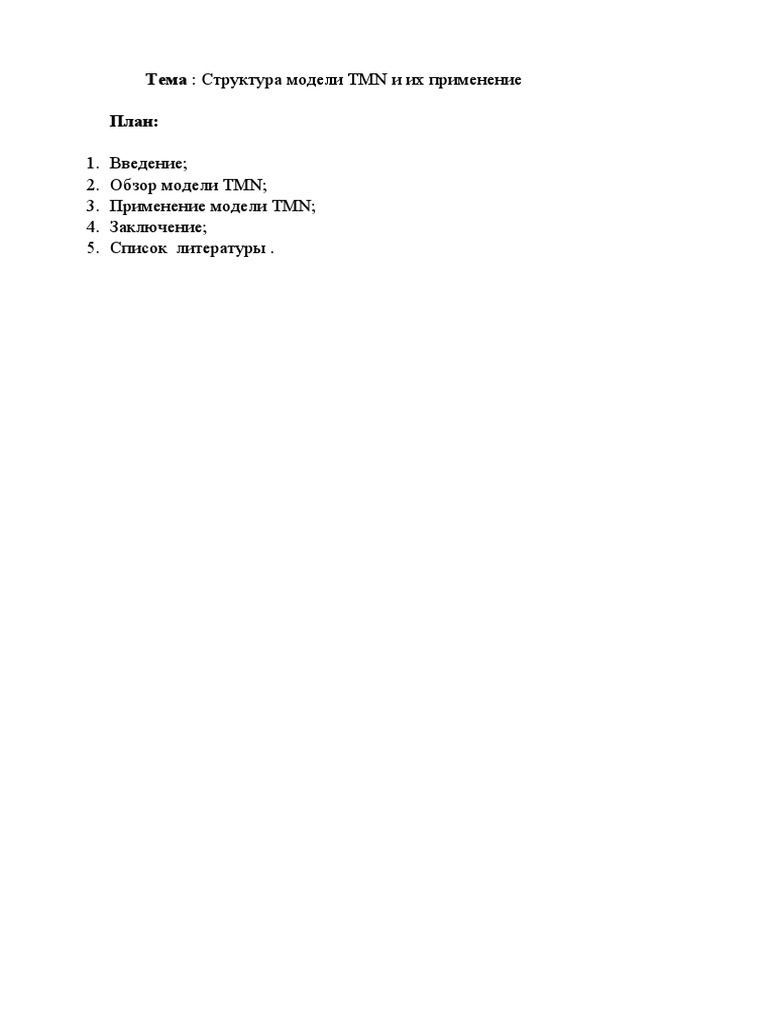

Тема : Структура модели TMN и их применение

План:

1. Введение;
2. Обзор модели TMN;
3. Применение модели TMN;
4. Заключение;
5. Список литературы .
 Введение
Модель сети управления телекоммуникациями (TMN) представляет
собой стандартную структуру для управления сетями электросвязи. Он
определяет иерархическую структуру функций управления и дает
рекомендации по их реализации. Модель TMN состоит из четырех уровней:
управление бизнесом, управление услугами, управление сетью и управление
элементами. Каждый уровень имеет свои специфические функции и
интерфейсы со слоями выше и ниже него. Модель TMN широко используется
в телекоммуникационной отрасли для проектирования, развертывания и
управления сетями. В этой статье будет рассмотрена структура модели TMN
и ее применение в телекоммуникационной отрасли . Модель TMN, также
известная как модель сети управления телекоммуникациями, представляет
собой структуру для управления и мониторинга телекоммуникационных
сетей. Он обеспечивает структурированный подход к управлению сетью,
определяя функциональные области и протоколы для связи между этими
областями.
Сеть управления электросвязью (TMN) - отдельная сеть, которая имеет
интерфейс с сетью электросвязи в различных точках для передачи или
приема информации от нее и контроля ее эксплуатации. АСУ оператора
связи соответствует TMN тогда и только тогда, если для АСУ оператора
связи выполняются требования соответствия стандартам TMN,
представленные в разделах.

Пользователь TMN - объект, который выполняет по крайней мере роль

менеджера по отношению к TMN. В контексте TMN пользователь может
взаимодействовать с TMN поставщика услуг или оператора сети через
интерфейс X при условии, что пользователь располагает TMN или TMN-
подобной системой управления .

Структура программного обеспечения управления, как правило,

определяется разработчиками. Однако в этой структуре должны
существовать следующие программные модули:
 информационная база управления;
 функциональный модуль регистрации;
 функциональный модуль анализа параметров качества работы;
 функциональный модуль предыстории;
 пакет программ математического обеспечения по выработке сообщений;
 функциональный модуль тревожных сообщений;
 функциональный модуль аварийной сигнализации;
 функциональный модуль загрузки информации о событиях;
 графический интерфейс.
Информационная база управления (MIB, Management Information Base)
представляет собой место хранения данных. В базе данных сосредоточена
вся справочная информация сети. Эта информация поделена на разделы по
классам объектов, которые описаны в рекомендации М.3100 "Общая
информационная модель сети". Определены детали каждого объекта,
включаемого в сеть передачи информации. Описание объектов производится
через их атрибуты. В MIB хранится информация о статистике сети и ее
отдаленном оборудовании, динамике поведения сети, тревожных
сообщениях и другое. MIB представляется в виде ветвящегося дерева.
Для обслуживания информационной базы данных используются различные
функциональные модули. Программные функциональные модули могут быть
построены по принципу шаблонов управления, рекомендованных МСЭ-Т
М.3200 .
Функциональный модуль регистрации предназначен для управления
данными основных объектов в сети и множеством совместно определенных
справочных атрибутов для всех объектов. Благодаря этому модулю создается
и хранится в базе данных вся информация о конфигурации объектов (место
расположения, оборудование и т.д.). Для регистрации и представления
объектов сети применяется графический интерфейс.
Функциональный модуль анализа параметров качества предназначен для
сбора статистики, такой, как ошибки в линии, значение трафика, емкость
каналов и другое. Функциональный модуль может использоваться для
управления качеством работы сети, вычисления статистики трафика и
ошибок, для определения узких мест и перегрузок.
Функциональный модуль предыстории предназначен для сбора и хранения
данных элементов сети (систем передачи, систем коммутации, центров
управления сетью). Данные собираются и хранятся по отдельным доменам
(областям) управления. При этом в данных определяются отдельные
элементы, их атрибуты и временные интервалы.
Пакет программ математического обеспечения по выработке
сообщений предназначен для формирования сообщений из базы данных: о
трафике линий, об ошибках в линии, о трафике элементов сети, итоговых
сообщениях и других.
Функциональный модуль тревожных сообщений предназначен для создания
базы технического обслуживания. Благодаря этому модулю возможно
формирование сообщений: сетевые события, условия тревоги, регистрация
тревожных ситуаций в сети, распознавание ложной тревоги, оповещение
пользователя о нарушении порогов тревожных ситуаций. Кроме того,
благодаря выполнению команд модуля возможна доставка тревожных
сообщений оператору сети, посылка сообщений вещательному терминалу,
активизация математического обеспечения заказчика, обновление
статистической информации на панелях тревожной сигнализации и т.д.
Функциональный модуль аварийной сигнализации осуществляет тревожную
сигнализацию и выполняет функцию управления сетью, используя
мониторинг тревожных ситуаций, подключая функциональный модуль сбора
статистики и оповещения о тревожных ситуациях.
Каждый объект, находящийся в тревожной ситуации, соотносится с
определенным уровнем серьезности состояния. Серьезность, согласно
определениям ISO/OSI, может быть: неопределенной, критической, большой,
незначительной, предупредительной и свободной. Каждое тревожное
сообщение сопровождается указанием времени, в которое оно было
сгенерировано.
Функциональный модуль загрузки информации о событиях предназначен для
хранения информации по всем типам событий, которые формируются в сети
управления. Эти события рекомендовано разбивать на следующие классы
записей: тревожные сообщения, тревожные сообщения о нарушении
безопасности, создание объектов, расформирование объектов, изменение
значения атрибутов, изменение состояния, изменение связей.
Графический интерфейс управления необходим в системе для доступа
пользователя – оператора к функциям управления. Он позволяет
визуализировать операции управления, быстро и легко выполнить команды
потребителя с помощью множества окон и выбора меню. Благодаря
графическому интерфейсу элементы сети, находящейся в процессе
управления, представляются в наглядном виде.

2. Обзор модели TMN

Модель сети управления телекоммуникациями (TMN) представляет
собой структуру для управления и эксплуатации телекоммуникационных
сетей. Он состоит из трех основных компонентов: технологии, управления и
сети.

Технологическая составляющая включает аппаратные и программные

системы, составляющие телекоммуникационную сеть. Сюда входят такие
вещи, как коммутаторы, маршрутизаторы, серверы и другая сетевая
инфраструктура.

Компонент управления отвечает за надзор за работой и обслуживанием

сети. Сюда входят такие действия, как планирование сети, управление
конфигурацией и управление неисправностями.
 Сетевой компонент относится к самой фактической физической сети,
включая узлы, каналы связи и интерфейсы, составляющие сеть.

Все три компонента необходимы для успешного управления

телекоммуникационными услугами. Технологическая составляющая
обеспечивает наличие в сети необходимой инфраструктуры и оборудования
для эффективной работы. Компонент управления обеспечивает правильную
настройку сети и ее правильное функционирование. Сетевой компонент
обеспечивает фактическую связь и передачу данных, голоса и других
телекоммуникационных услуг. В целом модель TMN обеспечивает
комплексную основу для управления современными
телекоммуникационными сетями.

Компонент технологии в модели TMN (сеть управления

телекоммуникациями) играет решающую роль в обеспечении связи между
системами управления и сетевыми элементами. Он обеспечивает основу для
разработки и развертывания технологии управления сетью.

- Компонент управления модели TMN (сеть управления

телекоммуникациями) отвечает за управление и контроль сетевых элементов
и услуг. Он предоставляет централизованную точку для мониторинга и
управления сетью, обеспечивая ее правильное функционирование и
соответствие требуемым уровням обслуживания.
- Модель управления TMN имеет три уровня:
  1. Управление бизнесом: этот уровень связан со стратегическим
планированием и управлением телекоммуникационным бизнесом, включая
финансовый менеджмент и маркетинг.
  2. Управление услугами. Этот уровень отвечает за обеспечение того, чтобы
услуги, предоставляемые сетью, соответствовали потребностям клиентов и
предоставлялись в рамках согласованных уровней обслуживания.
  3. Управление сетью. Этот уровень отвечает за управление и контроль
сетевых элементов, обеспечивая доступность, надежность и безопасность
сети.

- Компонент управления используется в управлении телекоммуникациями

различными способами, такими как:
  - Управление неисправностями: компонент управления используется для
обнаружения и диагностики неисправностей в сети и инициирования
корректирующих действий.
  - Управление производительностью: компонент управления используется
для мониторинга производительности сети и определения областей, в
которых можно сделать улучшения.
  - Управление конфигурацией: компонент управления используется для
настройки сетевых элементов и услуг в соответствии с требуемыми уровнями
обслуживания.
  - Управление безопасностью: компонент управления используется для
обеспечения безопасности сети и ее защиты от несанкционированного
доступа и атак.
Модель TMN (сеть управления телекоммуникациями) включает сетевой
компонент, отвечающий за управление инфраструктурой сети
телекоммуникаций.

Сетевой компонент модели TMN включает три уровня:

1. Физический уровень, который имеет дело с физической инфраструктурой

сети, такой как кабели, маршрутизаторы и коммутаторы.

2. Логический уровень, который управляет логическими компонентами сети,

такими как адресация, маршрутизация и протоколы.

3. Сервисный уровень, который предоставляет услуги конечным

пользователям и управляет качеством и производительностью услуг.
Сетевой компонент используется в управлении телекоммуникациями для
обеспечения доступности, надежности и масштабируемости сети. Например,
сетевые администраторы используют физический уровень для мониторинга
состояния сетевых компонентов, таких как маршрутизаторы и коммутаторы,
и для обеспечения их правильной работы. Логический уровень используется
для управления сетевыми протоколами и маршрутизацией, а уровень
обслуживания используется для обеспечения того, чтобы конечные
пользователи получали высококачественные услуги, такие как передача
голоса или данных.
3. Применение модели TMN
Модель сети управления телекоммуникациями (TMN) — это структура,
используемая для управления сложными телекоммуникационными сетями.
Он применяется в управлении телекоммуникациями, предоставляя структуру
для управления сетевыми операциями, обслуживанием и предоставлением. В
этой модели используется многоуровневый подход для представления
различных действий и задач, связанных с управлением
телекоммуникационной сетью.

К преимуществам использования модели TMN относятся:

1. Стандартизация. Модель TMN обеспечивает стандартную основу для

управления телекоммуникационными сетями, упрощая организациям
общение и сотрудничество.
2. Гибкость: модель может быть адаптирована к потребностям различных
организаций и сетей, что позволяет настраивать ее.

3. Повышенная эффективность. Модель TMN позволяет автоматизировать

задачи управления сетью, уменьшая потребность в ручном вмешательстве и
повышая общую эффективность.

4. Повышение производительности. Используя модель TMN, организации

могут отслеживать и измерять производительность своих сетей, выявляя и
устраняя проблемы до того, как они станут критическими.

Успешное применение модели TMN можно наблюдать в таких организациях,

как AT&T, British Telecom и Nortel Networks. Например, British Telecom
использовала модель TMN для управления своими сетевыми операциями, что
привело к повышению производительности сети и сокращению времени
простоя. AT&T также использовала эту модель для автоматизации задач
управления сетью, что привело к повышению эффективности и экономии
средств.
Модель технологии TMN состоит из трех уровней:

1. Физический уровень. Он включает в себя физические компоненты сети,

такие как кабели, коммутаторы и маршрутизаторы. Он обеспечивает базовые
возможности подключения, необходимые для работы сети.

2. Логический уровень: Он включает в себя программное обеспечение и

протоколы, обеспечивающие связь между элементами сети и системами
управления. Он обеспечивает общий язык для обмена информацией.

3. Сервисный уровень: включает услуги, предоставляемые конечным

пользователям, такие как передача голоса и данных. Он предоставляет
средства для измерения и обеспечения качества обслуживания,
предоставляемого клиентам.

Примеры того, как технологический компонент применяется в управлении

телекоммуникациями, включают:

1. Мониторинг сети. Физический уровень технологической модели TMN

используется для мониторинга производительности сети. Для измерения
производительности сети используются различные инструменты, в том числе
сетевые анализаторы и сетевые зонды.
2. Управление неисправностями. Логический уровень технологической
модели TMN используется для обнаружения и диагностики неисправностей в
сети. Системы управления сбоями используют программные агенты для
мониторинга сетевых элементов и выявления потенциальных проблем.

3. Управление услугами. Уровень обслуживания технологической модели

TMN используется для управления доставкой услуг клиентам. Системы
управления услугами контролируют качество обслуживания и предоставляют
отчеты о выполнении услуги.

Модель TMN состоит из четырех функциональных областей:

1. Управление бизнесом. Эта область отвечает за определение бизнес-целей и

задач сетевого оператора. Он включает в себя такие функции, как управление
финансами, распределение ресурсов и управление взаимоотношениями с
клиентами.

2. Управление услугами. Эта область посвящена услугам, предоставляемым

сетевым оператором. Он включает в себя создание службы, активацию и
мониторинг производительности.

3. Управление сетью. Эта область отвечает за физическую инфраструктуру

сети. Он включает в себя такие функции, как управление неисправностями,
управление конфигурацией и управление производительностью.

4. Управление элементами: эта область отвечает за отдельные сетевые

элементы, такие как коммутаторы и маршрутизаторы. Он включает в себя
такие функции, как конфигурация устройства, управление неисправностями
и мониторинг производительности.

Модель TMN также определяет протоколы связи между этими

функциональными областями. Наиболее часто используемым протоколом
является Простой протокол управления сетью (SNMP), который используется
для связи между элементами сети и системами управления сетью.

Применение модели TMN широко распространено в телекоммуникационной

отрасли. Он обеспечивает общую структуру для управления и мониторинга
сетей, что позволяет сетевым операторам обеспечивать высокий уровень
качества и доступности услуг. Модель обеспечивает эффективное
распределение ресурсов, сокращает время простоя и повышает
удовлетворенность клиентов.
Помимо использования в телекоммуникациях, модель TMN также была
принята в других отраслях, таких как здравоохранение и транспорт. В
здравоохранении модель используется для управления медицинскими
сетями, а на транспорте — для управления системами управления дорожным
движением.
Заключение

В заключение следует отметить, что модель TMN обеспечивает

структурированный подход к управлению сетью, позволяя операторам сетей
эффективно отслеживать и управлять своими сетями. Его внедрение привело
к повышению качества обслуживания, сокращению времени простоя и
повышению удовлетворенности клиентов. Его применение не
ограничивается только телекоммуникационной отраслью, но
распространяется и на другие отрасли, требующие эффективного управления
сетью.
Основными пунктами плана является внедрение модели сети управления
телекоммуникациями (TMN) для управления телекоммуникационными
услугами. TMN обеспечивает основу для управления сложными сетевыми
средами, позволяя улучшить связь между системами и операторами. Он
также обеспечивает эффективное управление неисправностями, мониторинг
производительности и управление конфигурацией. Важность TMN в
управлении телекоммуникационными услугами невозможно переоценить,
поскольку она обеспечивает стандартизированный подход к управлению
телекоммуникационными сетями, что приводит к повышению
эффективности, улучшению обслуживания клиентов и сокращению времени
простоя.
 Список литературы

1. Крухмалев В. В., Гордиенко В. Н., Моченов А. Д., Иванов В. И., Бурдин В.

А., Крыжановский А. В., Марыкова Л. А. Основы построения
телекоммуникационных систем и сетей / Под ред. В.Н. Гордиенко и
B.В. Крухмалева. - М.: Горячая линия - Телеком, 2004. - 510 с.
2. Соколов Н. А. Телекоммуниционные сети. Монография в 4-х частях. -М.:
Альварес Паблишинг, 2003, 2004.
3. Будко П. А., Чихачев А. В., Баринов М. А., Винограденко А. М. Принципы
организации и планирования сильносвязной телекоммуникационной среды
сил специального назначения // T-Comm: Телекоммуникации и транспорт.
2013. Т. 7. № 6. С. 8-12.
