Ми-17В-5

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

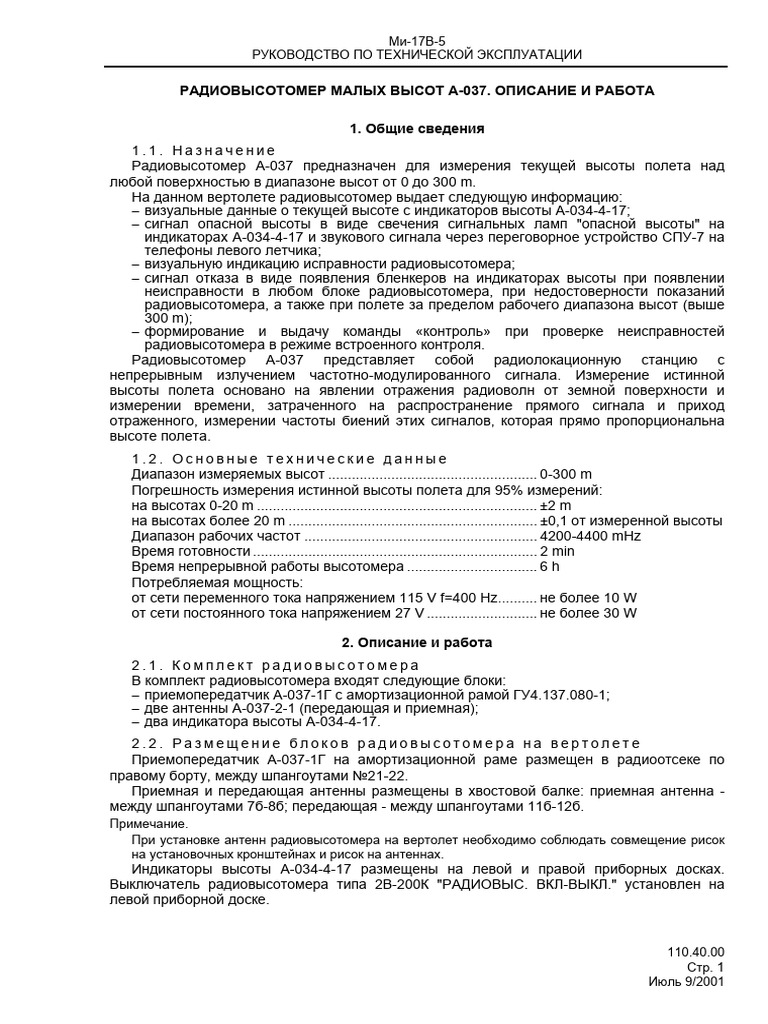

РАДИОВЫСОТОМЕР МАЛЫХ ВЫСОТ А-037. ОПИСАНИЕ И РАБОТА

1. Общие сведения
1.1. Назначение
Радиовысотомер А-037 предназначен для измерения текущей высоты полета над
любой поверхностью в диапазоне высот от 0 до 300 m.
На данном вертолете радиовысотомер выдает следующую информацию:
− визуальные данные о текущей высоте с индикаторов высоты А-034-4-17;
− сигнал опасной высоты в виде свечения сигнальных ламп "опасной высоты" на
индикаторах А-034-4-17 и звукового сигнала через переговорное устройство СПУ-7 на
телефоны левого летчика;
− визуальную индикацию исправности радиовысотомера;
− сигнал отказа в виде появления бленкеров на индикаторах высоты при появлении
неисправности в любом блоке радиовысотомера, при недостоверности показаний
радиовысотомера, а также при полете за пределом рабочего диапазона высот (выше
300 m);
− формирование и выдачу команды «контроль» при проверке неисправностей
радиовысотомера в режиме встроенного контроля.
Радиовысотомер А-037 представляет собой радиолокационную станцию с
непрерывным излучением частотно-модулированного сигнала. Измерение истинной
высоты полета основано на явлении отражения радиоволн от земной поверхности и
измерении времени, затраченного на распространение прямого сигнала и приход
отраженного, измерении частоты биений этих сигналов, которая прямо пропорциональна
высоте полета.
1.2. Основные технические данные
Диапазон измеряемых высот ..................................................... 0-300 m
Погрешность измерения истинной высоты полета для 95% измерений:
на высотах 0-20 m ....................................................................... ±2 m
на высотах более 20 m ............................................................... ±0,1 от измеренной высоты
Диапазон рабочих частот ........................................................... 4200-4400 mHz
Время готовности ........................................................................ 2 min
Время непрерывной работы высотомера ................................. 6 h
Потребляемая мощность:
от сети переменного тока напряжением 115 V f=400 Hz.......... не более 10 W
от сети постоянного тока напряжением 27 V ............................ не более 30 W

2. Описание и работа
2.1. Комплект радиовысотомера
В комплект радиовысотомера входят следующие блоки:
− приемопередатчик А-037-1Г с амортизационной рамой ГУ4.137.080-1;
− две антенны А-037-2-1 (передающая и приемная);
− два индикатора высоты А-034-4-17.
2.2. Размещение блоков радиовысотомера на вертолете
Приемопередатчик А-037-1Г на амортизационной раме размещен в радиоотсеке по
правому борту, между шпангоутами №21-22.
Приемная и передающая антенны размещены в хвостовой балке: приемная антенна -
между шпангоутами 7б-8б; передающая - между шпангоутами 11б-12б.
Примечание.
При установке антенн радиовысотомера на вертолет необходимо соблюдать совмещение рисок
на установочных кронштейнах и рисок на антеннах.
Индикаторы высоты А-034-4-17 размещены на левой и правой приборных досках.
Выключатель радиовысотомера типа 2В-200К "РАДИОВЫС. ВКЛ-ВЫКЛ." установлен на
левой приборной доске.

110.40.00
Стр. 1
Июль 9/2001
 Ми-17В-5
РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ
Контрольный разъём "КОНТРОЛЬ А-037" для подключения прибора из комплекта
контрольно-проверочной аппаратуры (КПА-034) размещен в радиоотсеке, по правому
борту, на стенке на шпангоута 18.

3. Работа
3.1. Включение и проверка
Питание радиовысотомера А-037 осуществляется постоянным током напряжением 27 V
от аккумуляторной шины 2-го канала через автомат защиты сети АЗСГК-2-2с
"РАДИОВЫСОТОМЕР" (3/38), размещенный на правой панели АЗС электропульта.
Питание переменным током напряжением 115V 400Hz осуществляется от шины
ПТ-115/200 V через предохранитель ПМ-2 (4/38), размещенный на щитке предохранителей.
Схема электрических соединений блоков радиовысотомера А-037 приведена на Рис.1,
110.40.00.
Включение радиовысотомера производится автоматом защиты сети
"РАДИОВЫСОТОМЕР" на правой панели АЗС-ов и выключателем "РАДИОВЫС. ВКЛ-
ВЫКЛ." (5/38), расположенным на левой приборной доске.
Исправность радиовысотомера контролируется по отклонению стрелки на индикаторах
А-034-4-17 (поз. 1/38 и 9/38) и по загоранию сигнальных ламп опасной высоты.
При прохождении вертолетом "опасной высоты" в шлемофонах левого летчика должен
прослушиваться звуковой сигнал в течение 3…9 s, а на ручках индикаторов зажигаются
лампы опасной высоты.
При отключении питающих напряжений от радиовысотомера на передних панелях
индикаторов появляются флажки бленкеров, а стрелки индикаторов могут находиться в
любых точках шкалы.
При использовании радиовысотомера в полете, не требуется производить
подстраивание и регулирование его приборов (кроме установки "опасной высоты").

Рис. 1. Схема электрических соединений радиовысотомера А-037 с двумя индикаторами

Позиц. Наименование Кол Примечание
Обозн.
1/38 Индикатор высоты А-034-4-17 1 Из комплекта А-037
2/38 Прибор А-037-1Г на амортраме 1
3/38 Автомат защиты сети АЗСГК-2-2с 1
4/48 Предохранитель ПМ-2 1
5/38 Выключатель 2В200К 1
6/38 Антенна приемная А-037-2-1 1 Из комплекта А-037
7/38 Антенна передающая А-037-2-1 1
1
Разъемы штепсельные
8/38 Розетка 2РМД42БПН45Г5В1 1 Из комплекта А-037
9/38 Индикатор высоты А-034-4-17 1

110.40.00
Стр. 2
Июль 9/2001
