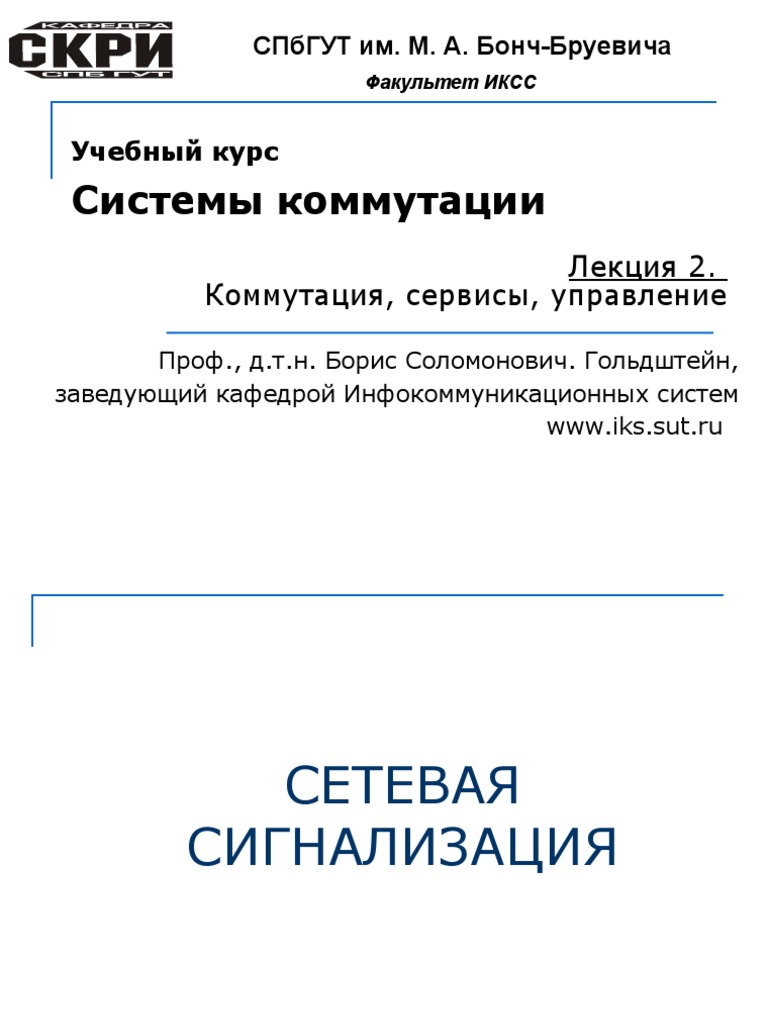

СПбГУТ им. М. А.

Бонч-Бруевича
Факультет ИКСС

Учебный курс

Системы коммутации
Лекция 2.
Коммутация, сервисы, управление

Проф., д.т.н. Борис Соломонович. Гольдштейн,

заведующий кафедрой Инфокоммуникационных систем
www.iks.sut.ru
 СЕТЕВАЯ
СИГНАЛИЗАЦИЯ
 Принципы используемых в сетях связи систем
сигнализации связаны с принципами
коммутации и управления обслуживанием
вызовов в коммутационных узлах и станциях
этих сетей, а также с техническими средствами
организации межстанционных соединительных
линий. Возможные принципы сигнализации
иллюстрируют варианты, представленные на
четырех рисунках:
а) сигнализация непосредственно по
телефонному каналу;
б) сигнализация по выделенным сигнальным
каналам (ВСК);
в) общеканальная сигнализация №7;
г) сигнализация IP-телефонии типа Н.323, MGCP
или SIP.
 Разговорный канал
Cигнализация

Разговорный канал
Cигнализация

Коммутация и Коммутация и
управление управление

АТС А АТС Б

а)
 Разговорный канал

Сигнализация
Коммутация

Рег/М
управление

Разговорный канал

Коммутация Сигнализация
Коммутация

Рег/М
Рег/М
управление управление

АТС А АТС Б

б)
 Разговорный канал

Коммутация Коммутация

Сигнализация

Управление Управление

АТС А АТС Б

в)
 Шлюз А Шлюз Б

Разговорный канал

Сигнализация
Softswitch Softswitch
г)

г)
 СПЕЦИАЛЬНЫЕ
ПРОЦЕДУРЫ
ОБСЛУЖИВАНИЯ
ВЫЗОВОВ
в ТфОП
Вмешательство телефонистки при
занятости вызываемого абонента
Автоматическое определение номера
вызывающего абонента
Запрос номера вызывающего
абонента
Модель МАР
Процедура хенд-овер между BTS и между MSC

MSC1 MSC2

BSC BSC

BTS BTS BTS BTS

Основные элементы базовой сети
поколения 2G


Рис. 1.1 Основные элементы базовой сет
 Основные элементы базовой сети
поколения 2.5G

  MSC /VLR HLR

GERAN
Gs Gr Gc
BTS/CCU BSS

BSC Gb Gn Gi IP-сеть
SGSN GGSN
PCU

PS
Основные элементы базовой сети
поколений 2G, 2.5G и 3G
 IMSI (International Mobile Subscriber
Identity)

IMSI
MCC MNC MSIN
3 2 или 3
цифры цифры
NMSI
IMSI
до 15 цифр
 IMSI (International Mobile
Subscriber Identity)
 MCC (Mobile Country Code) - код страны из трех цифр,
где мобильный абонент подписался на услуги мобильной
связи, уникально идентифицирует страну постоянного
пребывания MS, для России - 250;
 MNC (Mobile Network Code) - код сети подвижной связи,
состоящий из двух или трех цифр, идентифицирует
домашнюю СПС абонента. Длина MNC зависит от
значения MCC;
 MSIN (Mobile Station Identification Number) -
идентификационный номер мобильной станции,
определяющий MS внутри домашней СПС.
Полям MNC и MSIN присвоено наименование
национального идентификатора мобильной станции
NMSI (National Mobile Station Identity).
 MSISDN (Mobile Station ISDN
number)
или MSRN (Mobile Station Roaming
Number)
MSISDN
CC NDC SN
От 1 до 3 2 или 3
цифр цифры
MSISDN до 15 цифр
 MSISDN (Mobile Station ISDN
number)
 - код страны (CC), в которой осуществлена подписка на
услуги мобильной связи, для России -7;
 - национальный номер MS, состоящий из национального
кода сети назначения NDC (National Destination Code) и
номера абонента SN (Subscriber Number).
IMEI (International Mobile Equipment
Identity)

IMEI
TAC SNR CD/SD
8 цифр 6 цифр 1 цифры

IMEI
15 цифр
 IMEI (International Mobile
Equipment Identity)

IMEI постоянно хранится в терминальном оборудовании

абонента и в EIR и содержит TAC (Type Allocation Code) -
модель и страну происхождения телефона (8 цифр) и
SNR (Serial Number) – серийный номер (6 цифр),
идентифицирующий оборудование в пределах TAC, а
также дополнительную цифру, которая вычисляется по
специальной формуле, во избежание ручного ввода IMEI
при регистрации украденного аппарата.
Функционирование сети сигнализации ОКС7
для поддержки услуг мобильной связи
 Шаг 1. Вызывающий абонент использует MSISDN для
набора номера мобильного абонента.
 Шаг 2. MSISDN обусловливает маршрутизацию вызова к
MSC шлюза мобильной сети (GMSC).
 Шаг 3. GMSC использует информацию в цифрах
вызываемого номера для определения HLR мобильного
абонента.
 Шаг 4. HLR уже информирован о местоположении (адрес
VLR) мобильного абонента; он запрашивает временный
номер маршрутизации, позволяющий маршрутизировать
вызов к корректному MSC.
 Шаг 4. MSC/VLR передает временный номер
маршрутизации, который имеет силу только на время
существования соединения.
 Шаг 5. Номер маршрутизации сообщается в GMSC.
 Шаг 6. Вызов обслуживается с использованием
сигнализации ISUP между GMSC и гостевым MSC.
Обновление местонахождения
 Протоколы, используемые для передачи
сообщений МАР
при взаимодействии сетей TDM и IP
SEP SEP
ОКС №7 SG ОКС № 7

MAP/ TC / SCCP/ MAP/TC/SUA/

VLR
VLR MTP б SCTP/IP HLR
)

Функция
MAP межсетевого MAP
TCAP взаимодействия TCAP
SCCP SUA
SCCP SUA
MTP3 SCTP SCTP
MTP
MTP1,2 IP IP
TDM сеть IP сеть
Ре(Э)волюция сетевых
технологий...
ТфОП (Коммутация каналов)
– Выделенный канал на время
обслуживания вызова
+ Высокое QoS (10%)

NGN-сеть (Коммутация пакетов)

+ Объединение речи и данных
+ Эффективное использование
пропускной способности
– Проблемы QoS (90%)
Трафик
Данные

Речь

2004 Годы
Превышение трафика данных над
речевым трафиком как фактор
перехода от узлов коммутации
каналов к узлам коммутации
пакетов.
Число обслуживаемых линий/абонентов

Пакетная коммутация

Цифровая коммутация

Аналоговая коммутация

Начало 80-х гг. 2013 г.

 IP-телефон
Серверы приложений
H.323 Биллинг API WIN SCP IN WEB

H.323-
сеть AAA
Гейткипер

H.323-
терминал Другие
Softswitch
SIP- SIP-
телефонí SIP, SIP-2.0
сеть SIP-
сервер МКД Другие
IP-шлюзы
(IP-сеть)
SIP-терминал

2B+D IAD SG ТфОП/ISDN

SHDSL SHDSL

AG PRI AG
IAD
УАТС
TG
ADSL сеть
MAK
УАТС RTP IP-сеть
MAK TG

GK - Gatekeeper (Гейткипер)
SG - Signalling Gateway (Сигнальный шлюз)
TG - Trunking Gateway (Шлюз соединительных линий)
AG - Access Gateway (Шлюз доступа)
MAK – Мультисервисные абонентские концентраторы
 Сеть связи следующего поколения-NGN
(Next Generation Network)
В 2004 году в рек. Y.2001 указано, что NGN-это сеть на базе пакетов, которая
даёт возможность использовать несколько широкополосных транспортных
технологий, обеспечивающих качество обслуживания, и в которых функции,
относящиеся к службам, независимы от транспортных технологий.

Предоставление неограниченного набора услуг с гибкими возможностями по

их управлению. Создание новых услуг. Реализация универсальной
транспортной сети с распределённой коммутацией. Интеграция с
традиционными сетями связи.

Программные коммутаторы Softswitch обеспечивают взаимодействие

различных сетей. Softswitch должен быть устройством управления и для
ТФОП и для сети с коммутацией пакетов (IP – телефонии)..

Сети NGN называют мультисервисными, предоставляющими

инфокоммуникационную услугу любого вида, в любой точке, в любое время,
по приемлемым ценам. Поддерживается подвижность.
УСЛУГИ
Классическая Интеллектуальная сеть
SMP SCEP

TCP/IP
или X.25

SCP

Cеть ОКС-7
SSP/IP INAP SSP

ТФОП
 Услуги списка CS-1
 AAB – Automatic alternative billing
 ABD – Abbreviated dialing
 CD – Call distribution
 CF – Call forwarding
 CCBS –Call completion to busy subscriber
 FPN – Freephone
 MCI – Malicious call identification
 PRM – Premium rate
 UAN – Universal access number
 VOT – Televoting
 VPN – Virtual private network
 SCE/SMS
SCP
HLR
Proxy

TCP/IP ТфОП СПС

Сервер

SSCP IP

Шлюз Шлюз
MSC/SSP IP

Привратник Привратник SSP IP

Шлюз Шлюз
 Архитектура IN + IP-услуг

Прямой доступ к контенту

IP-сеть
Шлюз

ТфОП/IN Service
Node Service
(SN)
Control
Point (SCP)
АТС

MSC Mobile
Switching
Center

Факс
Разговор
 Система обработки телефонных карт

С точки зрения абонента

Þ Удобное средство оплаты услуг связи
Þ Все виды связи с таксофонов ТфОП

Þ Пользование междугордной связью с 124534577

124534577

линий, не имеющих выхода на АМТС

Þ Широкий спектр дополнительных видов
обслуживания (СТК как универсальное ПРОТЕЙ – ТК
средство авторизации) Система обработки
телефонных карт
С точки зрения Оператора
Þ Ликвидация даже потенциальной возможности возникновения
дебиторской задолженности за услуги связи
Þ Удобный способ оплаты традиционных услуг связи
Þ Широкий спектр дополнительных видов обслуживания с
тарификацией в режиме реального времени и возможность
снижения тарифов за счёт предоплаты ведут к росту трафика
 Услуги интеллектуальной маршрутизации и FMC

Конвергентные технологии – в
чем их значение?

NGN/IMS ТфОП

Разные сети –
единый номер,
единый набор
услуг, мобильность
СПС
и постоянная
доступность
 Автоинформационная подсистема (IVR)

Þ Организация автоматизированных справочно-информационных служб

произвольного вида и назначения
Þ Подключение по PRI, SS7/ISUP или SIP
Þ Служба информирования о состоянии лицевого счета, интегрируемая с
ИБС Оператора
Þ Система многоуровневых голосовых меню с DTMF-навигацией
Þ IVR службы карт авансовых платежей
Þ Открытый интерфейс API для написания услуг
Þ Встроенный конструктор голосовых меню
Þ Возможность интеграции с ИБС Оператора
Þ Произвольное количество служб на базе
одной системы
Þ Служба точного времени
 Система оповещения

Назначение и возможности системы

Þ Возможность организации оповещения по

спискам
Þ Возможность организации систем
оповещения о задолженности
Þ Фраза автоинформатора задается
индивидуально для каждого списка
Þ Фиксация факта ответа вызываемого
абонента
Þ Повторные попытки оповещения в случае
когда абонент занят или не отвечает
 Система телеголосования

Система предназначена для:

Þ Проведения опросов общественного мнения
Þ Использования средствами массовой
информации для организации общения с
аудиторией (заказ фильмов, оценка программ,
формирование хит-парадов и т.д.)
Þ Доступ к услуге: голосовой или через SMS
Система обеспечивает:
Þ установление графиков запуска опросов
Þ режим сбора данных за период времени или по
количеству респондентов
Þ формирование отчетов по проведенным опросам
Þ доступ к результатам опросов через WEB
 Платформа интеллектуальных услуг нового поколения

SS7/INAP Call Control

ИС (E1 или
SIGTRAN)
INAP
Interface
Subsystem Service Logic
Внешние
TCP/IP приложения
SS7/ISUP backbone
TDM-
сеть API interface
ISUP
Interface
Subsystem

Billing XML,
ODBC,
SIP interface RADIUS

NGN VoIP
Call
Management
Interface Subsystem
Subsystem
 АТС SCP AS/SCP

Услуги и приложения Услуги и приложения

Услуги и приложения (SCP IN) (SCP IN è API)
(DBO)
Узел услуг IN Серверы услуг NGN

ATC/SSP SSN

Управление Управление Управление

(УУ) (УУ) (Softswitch)

Softswitch

MG

порт порт порт порт порт порт

порт порт порт порт порт порт

Монолитная архитектура АТС АТС в интеллектуальной сети Медиашлюзы NGN

Последовательность развития
центров обработки вызовов

Контакт-центры
(XXI век)

Call-центры
(1980-2000)

Ступени
распределения
вызовов (до 80-х
годов ХХ в.)
 Call-центры на базе УАТС
вариант TDM (a)
УПАТС
с функциями
СРВ Рабочее место
оператора

Абонент

ТфОП
Речь Рабочее место
оператора
Абонент
Шлюз
API

Интернет
Рабочее место
оператора
Мультимедийный
PC ЛВС

Серверы
приложений
 IP-контакт-центр
вариант NGN (б)
система распределения
вызовов система голосовых
База подсказок резервная
база
шлюз данных данных
(DBS) (DBS)
ТфОП

Локальная сеть

IP-сеть

web-сервер рабочие места операторов

рабочее место
старшего операторов
 Снижение стоимости бита информации

Ценность/бит

СМС Эра «Killer Application» Эра «Long Tail»

Голос
• Video Sharing
• Сети ad-hoc,
ШПД(ф) M2M,
• Cloud
IPTV Computing
• …..

ШПД(м)
Рост
абонентской Е-shopping
базы AppStore
Снижение
стоимости HD video
3D video
полосы Пользовательская
дифференциация

Page 49
Правила игры меняются
Эра 2G Эра 3G/4G

Рост Новые
Прибыль Прибыль
MOU услуги

Услуги:Голос, SMS Услуги:Данные

Модель: ARPU, Минуты $ Модель: Доход с бита

Page 50
Унифицированные коммуникации

Прием и генерация
Purchase the Avatar Collector’s DVD now вызовов с любого
терминала

Входящий вызов:
Alice Andrews

Извещения могут быть входящий вызов:

Alice Andrews
Полная интеграция
кастомизированы под голоса, SMS, VoIP, IM
требования пользователей и социальный сетей

Page 51
Услуги местоположения

 Услуги
местоположения нового
поколения

Page 52
Отличия Интернет-ТВ от обычного
* Дает увидеть то, что ты хочешь, тогда, когда тебе это
удобно.
* Архив программ остается на сайте и доступен.
* Хронометраж программ заметно меньше.
* Прайм-тайм — дневной (офисный).
* Можно точно сказать, сколько человек посмотрело
программу.
* Большая интерактивность.
* Свобода творчества.
* Большая гибкость: можно переделать непонравившуюся
программу, пользователь простит.
* Для интернет-зрителей это протестное телесмотрение: они
или уже прекратили смотреть телевизор, или смотрят его
эпизодически.
 Услуга «Три экрана»
Медийный поток может
контролироваться
пользователем
Purchase the Avatar Collector’s DVD now

Остановленный
поток может
быть
возобновлен на
другом Любой поток может быть
устройстве принят на любом
устройстве с адаптацией
контента

Page 54
 Эра Всепроникающего Сетевого Мира
U-networked World

Новый опыт пользователя Новые бизнес-модели

Web2.0 & Video 2.0 Cloud computing

Networked
world

Новые виды бизнеса

Новая архитектура сети
Mobile broadband
All-IP convergence
M2M
Home network
Application store

Page 55
Концепция TMN

Бизнес-менеджмент

Менеджмент услуг

Менеджмент сети

Менеджмент
сетевых элементов

Централизованное бюро
ремонта и CRM-центр
Мониторинг сигнализации

Антифрод

Анализ QoS и SLA

Информационная безопасность и СОРМ
Мониторинг в eTOM-
Assurance
Доход как основная задача внедрения
OSS

Доход

Удержание старых и привлечение новых

Повышение рентабельности
клиентов

Повышение Снижение Обеспечение

Новые услуги
качества трудозатрат прибыльности
АРГУС-ТУ:
Алфавитно-цифровые документы
АРГУС-ТУ: Картографические документы
АРГУС-ТУ: Схемотехнические документы
АРГУС-ТУ: паспорт колодца
АРГУС-ВО: измерение абонентских линий
 Дистанционный измеритель
параметров абонентской линии
(ДИПАЛ)
АРМ ЦБР в кроссе
 ЭКСПЛУАТАЦИЯ И
БЕЗОПАСНОСТЬ СЕТИ

NGOSS
S0 ИСХОДНОЕ

Исходящая Входящая
АТС АТС
а

c
Roc Ric -60 В

Roc (20-24) кОм Ric=(550-1300) Ом

 S5 РАЗГОВОРНОЕ СОСТОЯНИЕ

Исходящая Входящая

АТС АТС
а

-60 В Roa Ria

b

Rob Rib -60 В

c

Roc Ric -60 В

Roa=42 kОм Ria=1000 Ом

Rob=1000 Ом Rib=(200-220) kОм

Roc=(0-65) Ом Ric=(1150-1700) Ом
ПРОФИТ Система СПАЙДЕР – источник эталонных данных

Подключение к
сигнальным каналам
Генерация xDR
Анализ VoIP
(SIP, Н.323)
Поддержка Sigtran
Подключение к
SDH/STM1, ИКМ или
TCP/IP.
Поддержка HSSL
Система позволяет Оператору сети:

 Постоянно отслеживать и оперативно определять

состояние элементов сети сигнализации
 Трассировать прохождение сигнальной информации по
заданным сигнальным маршрутам
 Своевременно получать уведомление об аварийных
ситуациях на удаленных узлах
 Генерировать отчеты в табличной и графической формах по
задаваемым пользователем параметрам
 Сохранять сигнальные пакеты для последующего анализа
 Собирать статистическую информацию в соответствии с
рекомендациями ITU-T Q.751, Q.752 и генерировать отчеты
 Генерировать CDR
 Функции системы. Мониторинг

 Графическое отображение
структуры и состояния сети
 Динамическое отображение
(цветовая индикация)
состояния пучков сигнальных
звеньев
 Вывод информации от
нескольких удаленных
модулей в одном окне
 Вывод информации от каждого удаленного модуля в
отдельном окне
ПРОФИТ Основные возможности

Проверка правильности и полноты данных,

определяющих доходность бизнеса, в
Management

Verification
Network

ключевых точках инфраструктуры.

Billing

Интеллектуальная обработка данных для

автоматизации бизнес-процессов и
технологических процессов с целью ускорения
возврата инвестиций.

Обнаружение, классификация и
корректировка бизнес-процессов, влияющих на
Spider
полноту сбора и сохранности доходов.
Потери Оператора
 Revenue Assurance

Уменьшение потерь

 Выявление и
Увеличение предотвращение
прибыльности  мошенничества
 увода трафика
Повышение  ошибок тарификации
эффективности  некорректных
использования ресурсов взаиморасчетов
Оптимизация
маршрутизации (LCR)
ПРОФИТ

ВЕРИФИКАЦИЯ Верификация биллинга, выявление потерянных

БИЛЛИНГА и неправильно учтенных CDR

МЕЖОПЕРАТОРСКИЙ Сравнение счетов от встречных операторов

БИЛЛИНГ с данными системы мониторинга

ОПТИМАЛЬНАЯ Формирование маршрутных таблиц на основании

МАРШРУТИЗАЦИЯ цены, качества, доступных ресурсов
и объемов трафика

ОПТИМИЗАЦИЯ Выявление неучтенных и недогруженных

ИСПОЛЬЗОВАНИЯ транкгрупп, ошибок маршрутизации
и фантомного трафика

ФРОД-КОНТРОЛЬ Обнаружение убыточных для компании

умышленных действий абонентов
и операторов-партнеров
