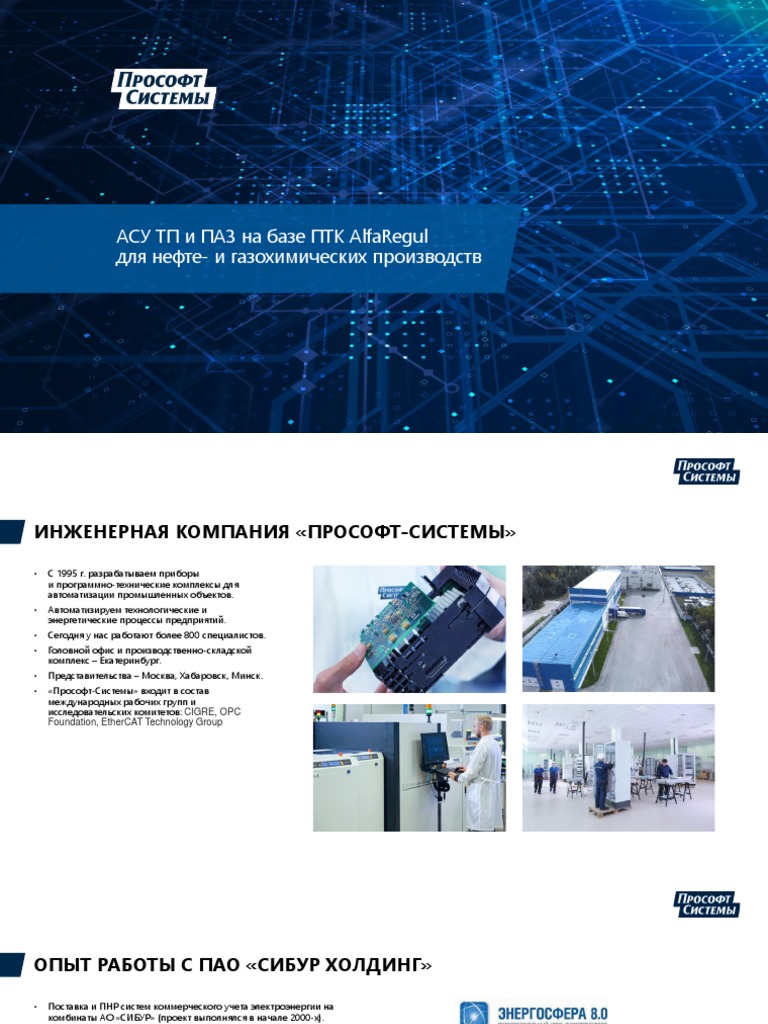

АСУ ТП и ПАЗ на базе ПТК AlfaRegul

для нефте- и газохимических производств

ИНЖЕНЕРНАЯ КОМПАНИЯ «ПРОСОФТ-СИСТЕМЫ»
• С 1995 г. разрабатываем приборы
и программно-технические комплексы для
автоматизации промышленных объектов.
• Автоматизируем технологические и
энергетические процессы предприятий.
• Сегодня у нас работают более 800 специалистов.
• Головной офис и производственно-складской
комплекс – Екатеринбург.
• Представительства – Москва, Хабаровск, Минск.
• «Прософт-Системы» входит в состав
международных рабочих групп и
исследовательских комитетов: CIGRE, OPC
Foundation, EtherCAT Technology Group
ОПЫТ РАБОТЫ С ПАО «СИБУР ХОЛДИНГ»
• Поставка и ПНР систем коммерческого учета электроэнергии на
комбинаты АО «СИБУР» (проект выполнялся в начале 2000-х).
• Аккредитация на площадке srm.sibur.ru.
Квалификация ООО «Прософт-Системы» в качестве поставщика
ПАО «СИБУР Холдинг».
• Успешный опыт реализации проектов автоматизации в
электроэнергетике в 2019 – 2021 гг.:
• Поставка оборудования для передачи команд РЗ и ПА «АВАНТ»,
поставка программного обеспечения «Энергосфера» для АИИС
КУЭ для нужд ООО «СИБУР Тобольск».
• Поставка оборудования для передачи команд РЗ и ПА «АВАНТ»
для подстанций 220 кВ для нужд ООО «Амурский ГХК».
ARIS-23xx
• На этапе заключения договора:
• Поставка контроллеров ячеек 10 кВ (РЗА+ТМ+учет) Aris 23хх
для «Цифрового полигона ООО «Запсибнефтехим».
Техническое перевооружение ПС 110 кВ ЗапСиб-2».

АВАНТ К400 Шкаф АВАНТ К400

ALFAREGUL. НАЗНАЧЕНИЕ
Программно-аппаратная
платформа для создания АСУ
технологических процессов
Отечественное решение
Внесен в реестр Минпромторга РФ
Создание распределенных
систем управления (DCS)
и систем противоаварийной
автоматической защиты (ESD)
технологических процессов
Создание систем
вибродиагностики роторного
оборудования
 Шкаф

ALFAREGUL. СТРУКТУРА
серверный KVM -консоль

Сервер приложений Сервер

(основной) интеграционный
АРМ оператора АРМ оператора АРМ инженера АРМ КИП
Переносной Принтер
пульт инженера отчетов
Сервер приложений

UPS

UPS

UPS

UPS
(резервный) Сервер архивный

Ethernet 1

Ethernet 2
МСЭ Связь с
Коммутатор (осн.) Коммутатор (резерв.)
внешними
системами

Шкаф DCS Шкаф DCS Шкаф DCS Шкаф DCS Шкаф DCS Шкаф DCS Шкаф ESD Шкаф ESD Шкаф ESD Шкаф ESD
Шкаф ИБП
CPU I/O 1 I/O 2 I/O 3 I/O 4 I/O 5 CPU + I/O I/O Кросс 1 Кросс 2

П од к лю ч ен и е К И П и А и и сполн и т ель н ы х м еха н и зм ов Подключение КИПиА и исполнительных

механизмов
ALFAREGUL. КОНТРОЛЛЕРНЫЙ УРОВЕНЬ

R400 R200 R600 R100 R500 R500S

• РСУ и ПАЗ технологических установок • Системы вибромониторинга и вибродиагностики роторного

оборудования
• Регулирование быстродействующих процессов (с циклами от 5 мс)
• Территориально распределенные системы (телемеханика)
• Высокоточные измерения (учет энергоресурсов)
• Автоматизация морских платформ и морских судов
ALFAREGUL. УРОВЕНЬ ВИЗУАЛИЗАЦИИ
• Построение отказоустойчивых систем.
• Горячее резервирование вычислительных
узлов.
• Опция дублирования резервных пар (2х2)
серверов.
• Доступ ко всем источникам данных
через единую точку входа (Access Point).
• Собственная разработка СУБД.
• Файловый буфер для сглаживания
пиковых нагрузок и разрывов связи.
• Единая точка конфигурирования системы
(АРМ инженера АСУ ТП).
• Реализация АРМ инженера КИПиА.
REGUL R500. РСУ

R500 CU:
1,46 ГГц, 2 Gb RAM, 4 Gb SSD
(2 Ethernet + 2 SFP) x 100/1000 Mbit
цикл прикладной задачи от 10 мс
ведение архивов событий (встроенная БД MySQL, файловый архив)
встроенный GPS/ГЛОНАСС- приемник

R500 I / O:
интеллектуальные модули (встроенные микропроцессоры)
реализация алгоритмов управления в модулях I / O:
(высокоскоростная регистрация сигналов в модулях
DI с ведением архива,
задание логики управления DO-каналами)
погрешность модулей AI и AO ± 0,1 % (стандартная) и ± 0,025 %
(для высокоточных модулей AI)
межповерочный интервал модулей 6 лет
 REGUL R500S. ПАЗ. СЕРТИФИКАТ TUV

• Использование в системах с УПБ (SIL) до уровня 3

• ЦПУ с двумя чипами, 512 Mb RAM, 1 Gb NANDflash
• Горячая замена модулей I/O
• Дублированные шины питания и передачи данных модулей ПЛК
• Дублированные измерительные и управляющие тракты для
каждого канала ввода/вывода
• Поддержка дублированных конфигураций CPU и
резервированных сборок модулей ввода/вывода
(дублирование, троирование IO)
• Рабочая температура -40…+60 °С
• Цикл шины ПЛК от 5 мс
• Расширение крейтов ПЛК медными и/или оптическими линиями
связи
• Погрешность модулей AI ± 0,1 % / ± 0,05 %;
• Поддержка протоколов Modbus TCP/RTU, IEC-61870-5-101/104,
OPC DA 2.0, OPC UA, TCP/IP, FTP, UDP для «небезопасной»
передачи данных
 Пример общего вида шкафа
REGUL R100. РАСПРЕДЕЛЕННАЯ ПЕРИФЕРИЯ автоматизации с ПЛК Regul R100

• до 5 модулей шасси в составе одного контроллера

• шасси на 12, 16 ,24 или 32 слота
• малоканальные субмодули (1 или 2 канала)
• «горячая» замена субмодулей контроллера
• высокая устойчивость к электромагнитным воздействиям
• встроенные в субмодуль устройства защиты (УЗИП, искробарьеры)
• встроенная система питания датчиков Модуль
управления
• встроенные клеммы подключения полевых кабелей до 2,5 мм²
• работа в составе резервированных контроллеров REGUL RX00
• исполняемая среда Epsilon LD с поддержкой 5 языков стандарта IEC
61131-3
• установка на стандартную DIN-рейку шириной 35 мм

Модуль расширения
ТЕРМИНАЛЬНЫЕ ПАНЕЛИ

• Терминальные панели для каналов РСУ и ПАЗ (до уровня SIL 3).
• Подключение терминальных панелей к ПЛК посредством
заводских кабелей длиной с дискретностью в 1 м.
• Возможность подключения резервированного питания полевых
цепей.
• Широкая номенклатура терминальных панелей под все
унифицированные сигналы РСУ и ПАЗ.
• Монтаж на стандартную DIN-рейку 35 мм. Панель для AO-каналов Панель для
• Встроенные клеммы подключения полевых кабелей до 2,5 мм². РСУ с поддержкой пассивных/активных
резервирования AI-каналов РСУ

Панель для аналоговых входных

Exi-каналов РСУ с поддержкой
резервирования
ALFAREGUL. ВИБРОМОНИТОРИНГ

• Измерение осевого сдвига, частоты вращения, СКЗ виброскорости,

мгновенного значения виброускорения (в т.ч. по трем
взаимноперепендикулярным направлениям).
• Возможность применения во взрывоопасных зонах
(вид взрывозащиты Exi или Exd).
• Реализация систем вибродиагностики с применением модулей ПЛК
Regul R500.
• Используются унифицированные выходные сигналы датчиков, все ИВД-2 ИВД-3
датчики также оснащены интерфейсом RS-485, Modbus RTU.
• Диапазон рабочих частот от 0,5 до 10 000 Гц.

ИВД-5
ALFAREGUL. ПРИМЕР ПОСТРОЕНИЯ РСУ И ПАЗ УСТАНОВОК
ALFAREGUL. ПРИМЕР АВТОМАТИЗАЦИИ ОБЪЕКТОВ ОЗХ. АСУ ТП
Операторная
Шкаф
АРМ оператора АСУ ТП АРМ оператора АСУ ТП
серверный Сервер единого
Переносные АСУ ТП
пульты инженеров Принтер времени
отчетов
Сервера I/O и

UPS

UPS
хранения
архивов Сервер
интеграции
OPC DA/UA,
IEC 60870-5-104

Оптическое кольцо АСУ ТП

CU Remote I/O Remote I/O CU Remote I/O

Regul R500 Regul Regul Regul R500 Regul

(резервированный) R100 RX00 (резервированный) R100

Дублированное оптическое кольцо Дублированное оптическое кольцо

или звезда или звезда
(внутренняя шина ПЛК) (внутренняя шина ПЛК)
 ОПЫТ ВНЕДРЕНИЙ ПТК ALFAREGUL
• РСУ и ПАЗ технологических установок НПЗ
ПАО «Газпром нефть», ПАО «Татнефть»
• АСУ ТП компрессорных станций, ЛСАУ блочных
компрессорных установок ПАО «Газпром»
(КСПГ Портовая и СЕГ)
• АСУ ТП и системы пожаротушения насосных и
резервуарных парков ПАО «Транснефть»
• Система управления распределением
электроэнергии 4-ой очереди завода Ямал СПГ
в п. Сабетта ПАО «Новатек»
• Щиты противопожарного управления для
проекта Арктик СПГ-2 ПАО «Новатек»
• САУ ГТУ и АСУ ТП энергоблока Сочинской ТЭС
ПАО «ИНТЕР РАО-Электрогенерация»
• Системы вибродиагностики паровых турбин
ТЭЦ ПАО «Т плюс»
• АСДУ электродепо и станций Московского
Метрополитена
• Системы диспетчеризации и автоматизации
завода по выпуску ПАН-прекурсора
ОЭЗ «Алабуга», Татарстан
• Локальные САУ установок АО «ТАНЕКО» На этапе реализации:
АСУ электрообогрева. Установка
• • РСУ и ПАЗ установки по производству гептила
производства водорода АО «ТАНЕКО» АО «Салаватский химический завод»
Системы контроля выбросов дымовой
• • РСУ и ПАЗ этиленхранилища
трубы Л-35/11-1000 на Омском НПЗ АО «Саянскхимпласт»
«ПАО Газпром нефть»
• АСУ ТП и ПАЗ компрессоров установки
Системы обнаружения утечек
• отбензинивания газа Миннибаевского ГПЗ
ПАО «Транснефть», ПАО «Татнефть»
АО «Газпромнефть – Восток»
• АСУ ТП и ПАЗ установки изодепарафинизации
САУ ГПА компрессорных станций
• дизельного топлива АО «ТАНЕКО»
ПАО «Газпром»
• АСУ ТП турбин, котлов, насосных
АСУ ТП автомобильных
• ПАО «Якутскэнерго», АО «ДГК»,
газонаполнительных компрессорных ООО «Ново-Салаватская ТЭЦ»,
станций ПАО «Газпром» ООО «ЛУКОЙЛ-Волгоградэнерго»
ПАО «ИНТЕР РАО-Электрогенерация»
• САУ гидроагрегата Усть-Среднеканской ГЭС
ПАО «Русгидро»
• Успешное прохождение испытаний в
2020 г. в Германии на полигоне Siemens в
целях использования ПТК AlfaRegul в
составе САУ ГТУ Siemens SGT5-PAC 2000E
620102, г. Екатеринбург,
ул. Волгоградская, 194а,
ООО «Прософт-Системы»
prosoftsystems.ru
