Глава – 1
Принципиальная схема РУ АСТ
10
9
12
11
8
вода

13

7 сетевая
в специальн ю вода
азоочист

азовая
смесь

дв м
др им 14
петлям подпит а

5
3

5 4
2 1

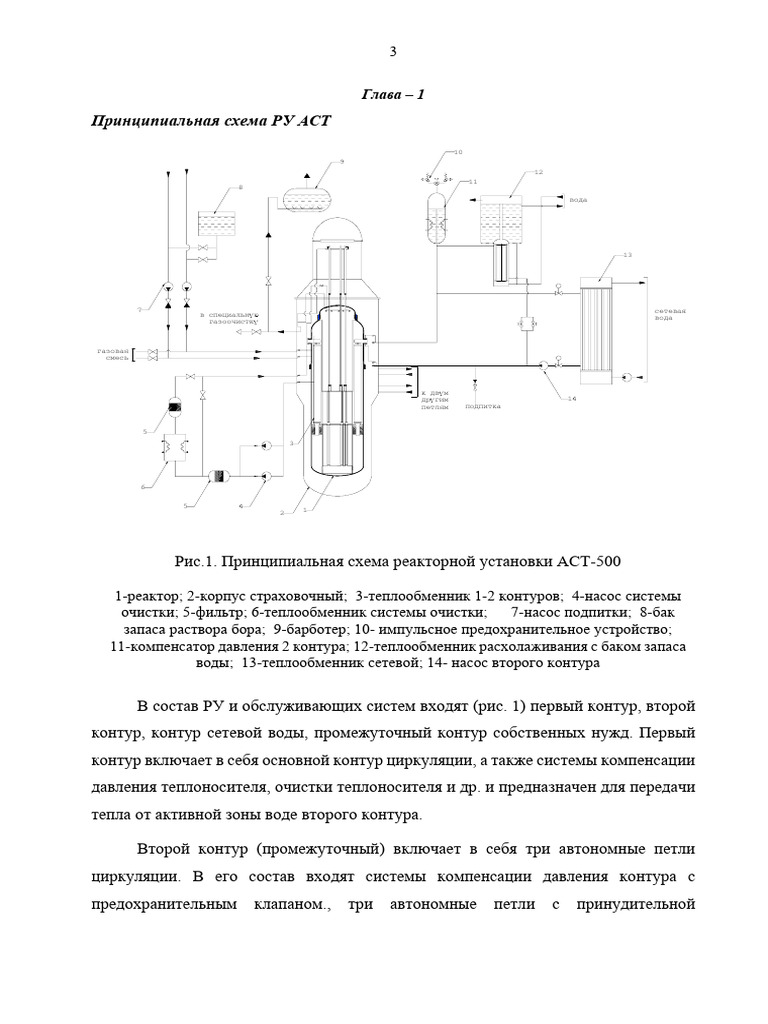

Рис.1. Принципиальная схема реакторной установки АСТ-500

1-реактор; 2-корпус страховочный; 3-теплообменник 1-2 контуров; 4-насос системы

очистки; 5-фильтр; 6-теплообменник системы очистки; 7-насос подпитки; 8-бак
запаса раствора бора; 9-барботер; 10- импульсное предохранительное устройство;
11-компенсатор давления 2 контура; 12-теплообменник расхолаживания с баком запаса
воды; 13-теплообменник сетевой; 14- насос второго контура

В состав РУ и обслуживающих систем входят (рис. 1) первый контур, второй

контур, контур сетевой воды, промежуточный контур собственных нужд. Первый
контур включает в себя основной контур циркуляции, а также системы компенсации
давления теплоносителя, очистки теплоносителя и др. и предназначен для передачи
тепла от активной зоны воде второго контура.

Второй контур (промежуточный) включает в себя три автономные петли

циркуляции. В его состав входят системы компенсации давления контура с
предохранительным клапаном., три автономные петли с принудительной
 4

циркуляцией теплоносителя в нормальных режимах и естественной - в аварийных и

предназначен для передачи тепла в третий (сетевой) контур.

Контур сетевой воды в пределах станции включает в себя три петли

циркуляции (соответственно трем петлям второго контура), объединенные
коллекторами горячей и холодной воды. На каждой петле установлены регуляторы
расхода сетевой воды, позволяющие поддерживать технологические параметры
реакторной установки в заданных пределах. Технологические параметры РУ
поддерживаются изменением расхода сетевой воды через сетевые теплообменники
путем установки регулирующего клапана. Сетевой воды осуществляется
насосами.

Для реакторной установки АСТ принята трехконтурная схема передачи тепла

от реактора к потребителю.

Реактор атомной станции теплоснабжения АСТ-500 представляет собой

водо-водяной реактор, в котором замедлителем нейтронов и теплоносителем
является обычная вода. В нижней части прочного, герметичного корпуса реактора
размещена активная зона, где происходит реакция деления, выделение энергии,
подогрев реакторной воды — теплоносителя первого контура.

Активная зона набирается из чехловых шестигранных кассет, внутри которых

находятся тепловыделяющие элементы. Активная зона работает в режиме
частичных перегрузок топлива. Один раз в два года одна треть кассет с выгоревшим
ураном выгружается и заменяется на свежие.

Для управления мощностью реактора в кассетах активной зоны

перемещаются поглощающие стержни. Поглощающие стержни из трех или четырех
кассет объединены и перемещаются одним приводом, размещенным на крышке
реактора.

Нагретая в активной зоне вода отдает тепло в теплообменниках воде второго

контура. Особенностью конструкции реактора АСТ является размещение
теплообменников непосредственно в корпусе реактора. За счет этого достигается
компактность установки, исключаются крупные трубопроводы первого контура,
потенциально опасные с точки зрения их разрыва.
 5

Теплообменники АСТ представляют собой простые водяные теплообменники.

Обеспечен незначительный перепад давления на трубках теплообменника,
отсутствуют термомеханические пульсации и нагрузки. Это обеспечивает
надежную герметичность теплообменников в течение эксплуатации.

Теплообменники первого-второго контуров размещены в зазоре между

корпусом реактора и внутрикорпусной шахтой, в нижней части которой находится
активная зона. Трубки теплообменников выполнены из нержавеющей стали.
Размещение теплообменников в корпусе реактора обеспечило большой водяной
зазор между активной зоной и корпусом, выполняющий роль радиационной защиты
корпуса. Поток нейтронов на корпус реактора снижен настолько, что исключен
вопрос о радиационном охрупчивании (ухудшении механических свойств).

Компактность реактора со встроенными теплообменниками, максимальная

сокращенность и простота контура циркуляция позволяли реализовать
принципиальное решение с точки зрения надежности и безопасности реактора —
отказаться от использования циркуляционных насосов и перейти на естественную
циркуляцию теплоносителя первого контура.

Нагретая в активной зоне вода, как более легкая, поднимается в верхнюю

часть реактора, где поступает в теплообменники первого-второго контуров и,
охлаждаясь, опускается на вход в активную зону. В условиях естественной
циркуляции при увеличения мощности реактора увеличивается расход
теплоносителя через активную зону, обеспечивая надежное охлаждение твэлов.

Использование естественной циркуляции теплоносителя в реакторе

исключает сложные динамические режимы, связанные с отказами и пусками
насосов, пряводящие к перегреву активной зоны, термомеханическим нагрузкам на
реакторные конструкции и твэлы. Непрекрашающаяся и не зависящая от каких-либо
внешних источников энергии естественная циркуляция воды в реакторе
обеспечивает надежный теплосъем с активной зоны в условиях нормальной
эксплуатации и ее охлаждение в аварийных режимах.

Реактор на естественной циркуляции не зависят от работоспособности

механизмов - насосов, не зависит от подачи электроэнергии.
 6

Следует отметить еще одну особенность конструкции, связанную с

естественной циркуляцией теплоносятеля. Все кассеты активной зоны снабжены так
называемыми тяговыми трубами, являющимися продолжением кассет. Это
позволяет естественным образом обеспечить распределение расхода воды по
кассетам в соответствия с их мощностью.

Для поддержания давления в реакторе при работе на мощности и

компенсации увеличения объема воды в процессе разогрева и ввода в работу
реактора предусмотрен компенсатор давления — свободный объем, размещенный в
верхней части корпуса реактора.

Принятые конструктивные решения дали возможность разместить все

оборудование первого контура в одном корпусе и реализовать так называемую
интегральную схему реактора. Применение интегральной схемы реактора позволяло
осуществить принципиально новое для водо-водяных реакторов решение -
разместить реактор во втором прочном корпусе. Второй (страховочный) корпус в
случае разгерметизации реактора или его систем позволяет сохранить активную
зону по уровнем воды, исключить ее перегрев, локализовать радиоактивный
теплоноситель.

Давление во втором контуре реакторной установки АСТ-500 ниже, чем в

первом контуре и сетевом. Это позволяет, в случае, если все же появится
неплотность в теллообменнике первого—второго контуров, обнаружить
негерметичность и отключить соответствующую петлю задвижками от второго
контура. Более высокое давление в сетевом контуре искюлочает попадание воды
второго контура в сетевой.

Реаторное отделение имеет симитричную конфигурации (рис. 2).

Цилиндрическая защитная оболочка и обстройка размещаются на единой
фундаментной плите из моноблочного железобетона толщиной 2,5 м. Внутренний
диаметр оболочки 33 м, размеры в плане обстройки 63 х 63, высота 28,5 м. ЗО
функционально раздела на две части: герметичную нижнюю. Оболочки
выполняются из монолитного железобетоного без предварительного напряжения
арматуры. Толщина стен цилиндрической части оболочки и купола (1,6 м)
рассчитана на восприятие нагрузки от удара падающего самолета.
 7

Рис.2 Реакторное отделение ВАСТ

1- реактор в страховочном корпусе; 2 - шахта ревизии блока труб и устройств; 3 - шахта

ревизии внутрикорпусной шахты; 4 - транспортный шлюз; 5 - мостовой кран
рузоподъемностью 200 т; б - контейнмент; 7 - теплообменник САРХ; 8 - компенсатор
давления второго контура; 9 - машина перегрузочная в эксплуатационном положении;
10 - бассейн выдержки отработавшего топлива
