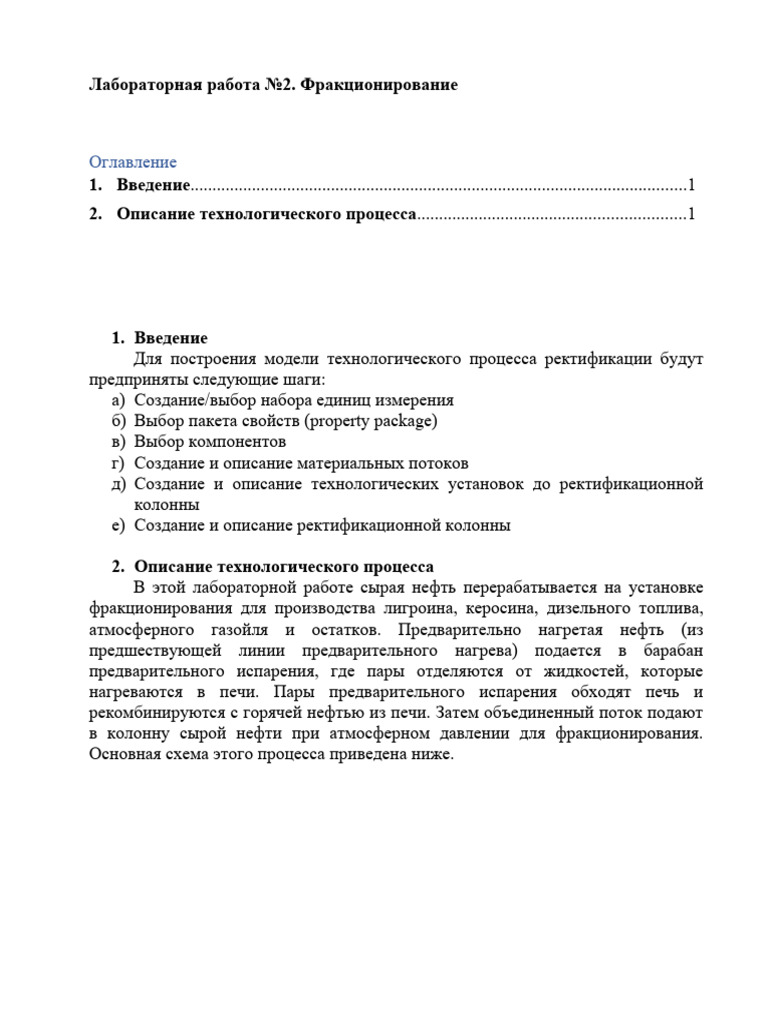

Лабораторная работа №2.

Фракционирование

Оглавление
1. Введение.................................................................................................................1
2. Описание технологического процесса.............................................................1

1. Введение
Для построения модели технологического процесса ректификации будут
предприняты следующие шаги:
а) Создание/выбор набора единиц измерения
б) Выбор пакета свойств (property package)
в) Выбор компонентов
г) Создание и описание материальных потоков
д) Создание и описание технологических установок до ректификационной
колонны
е) Создание и описание ректификационной колонны

2. Описание технологического процесса

В этой лабораторной работе сырая нефть перерабатывается на установке
фракционирования для производства лигроина, керосина, дизельного топлива,
атмосферного газойля и остатков. Предварительно нагретая нефть (из
предшествующей линии предварительного нагрева) подается в барабан
предварительного испарения, где пары отделяются от жидкостей, которые
нагреваются в печи. Пары предварительного испарения обходят печь и
рекомбинируются с горячей нефтью из печи. Затем объединенный поток подают
в колонну сырой нефти при атмосферном давлении для фракционирования.
Основная схема этого процесса приведена ниже.
 Ректификационная колонна оснащена тремя перекачивающими линиями с
охладителями и тремя боковыми съемными аппаратами продуктов. Схема
колонны приведена ниже.

Колонна состоит из 29 тарелок и частичного конденсатора. Сырье

поступает на тарелку 28, а перегретый пар подается с 29 тарелки. Нафта и вода
выходит с трехфазного конденсатора. Нефтяной остаток выходит с нижней части
колонны.
Каждый трехфазный боковой съемник выпускает продукт прямой
перегонки – керосин, дизель и атмосферный газойл.

3. Настройка сеанса
 3.1. Чтобы создать новый кейс моделирования, выполните одно из
следующих действий:
 В меню «File» выберите «New», а затем «Case».
 Щелкните значок «New Case».
Появится Simulation Basis Manager:

3.2. В меню «Tools» выберите «Preferences». Появится окно Session

Preferences. Перейдите во вкладку Variables, затем выберите
страницу Units. В группе Available Set Units выберите Field. Нажмите
кнопку Clone. Переименуйте новую группу единиц измерения Field-
density.

3.3. В группе Display Units найдите Standard Density. Текущая единица

измерения – lb/ft3. Измените на API_60. Так же измените единицу
измерения для Mass Density на API.

4. Построение модели

4.1. Выберите компоненты указанные ниже на рисунке из Component List

View.
 4.2. Создание Fluid Package
Для данной лабораторной работы Property Package так же будет Peng-
Robinson.
 4.3. Создание Hypocomponents
Следующей задачей является создание и добавление гипокомпонентов в
список компонентов. В данной работе необходимо описать состав нефти
используя аналитические данные (Assay Data) для создания гипокомпонентов.
4.3.1. Аналитические данные (Assay Data) для описания нефти

4.3.2. Oil Environment

В окне Simulation Basis Manager перейдите во вкладку Oil Manager. Прежде
чем перейти в Oil Environment, необходимо чтобы:
- был определен как минимум один fluid package;
- выбранный property package должен поддерживать гипокомпоненты (в
данном случае Peng-Robinson поддерживает гипокомпоненты).
 Нажмите на кнопку Enter Oil Environment. Появится окно Oil
Characterization. При описании компонентов нефти, необходимо чтобы были
завершены следующие шаги:
1. Входные данные для Assay Data.
2. Создание гипокомпонентов.
3. Установка гипокомпонентов в fluid package.

4.3.3. Определение аналитических данных (Assay)

В окне Oil Characterization перейдите во вкладку Assay, и нажмите Add.
Появится окно Assay. В выпадающем списке Assay Data Type выберите TBP. В
выпадающем списке Light Ends выберите Input Composition. В группе Input data
выберите кнопку Light Ends. Убедитесь, что в выпадающем списке Light Ends
Basis выбран Liquid Volume%. Заполните таблицу согласно рисунку ниже.
Также, убедитесь что опции в выпадающих списках сопадают с рисунком.

Выберите радиокнопку Bulk Props в группе Input Data и заполните таблицу

согласно рисунку ниже.
 Перейдите во вкладку Calculation Defaults чтобы заполнить данные по TBP
(Boiling Temperature).

Выберите радиокнопку Distillation в группе Input Data и заполните таблицу

согласно рисунку ниже.
 Выберите радиокнопку Molecular Wt. в группе Input Data и заполните
таблицу согласно рисунку ниже.

Выберите радиокнопку Density в группе Input Data и заполните таблицу

согласно рисунку ниже.
 Выберите радиокнопку Viscosity1 в группе Input Data и заполните таблицу
согласно рисунку ниже.

Выберите радиокнопку Viscosity2 в группе Input Data и заполните таблицу

согласно рисунку ниже.
 Нажмите кнопку Calculate в окне Assay. Результаты можно увидеть во
вкладке Working Curves.
