AR88.20-P-2200NKB Задний бампер снять/установить 09.07.

2015

Тип 176
Тип 242
Тип 246

P88.20-3737-09

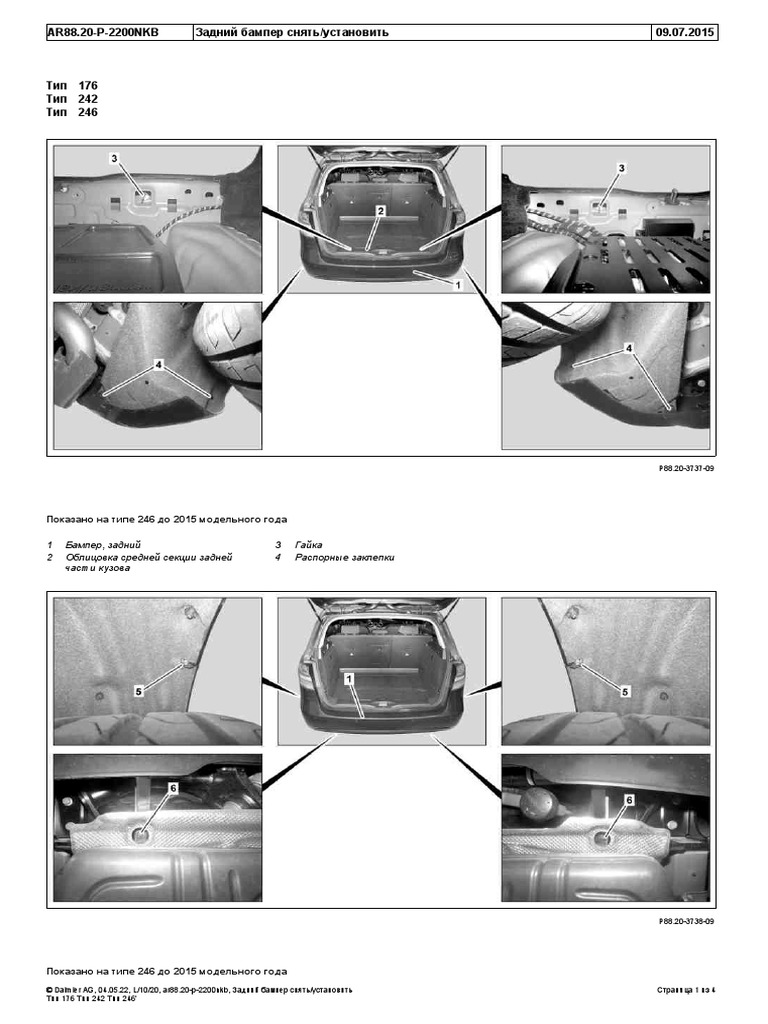

Показано на типе 246 до 2015 модельного года

1 Бампер, задний 3 Гайка

2 Облицовка средней секции задней 4 Распорные заклепки
части кузова

P88.20-3738-09

Показано на типе 246 до 2015 модельного года

© Daimler AG, 04.05.22, L/10/20, ar88.20-p-2200nkb, Задний бампер снять/установить Страница 1 из 4
Тип 176 Тип 242 Тип 246'
1 Бампер, задний 5 Болт 6 Болт

P88.20-3860-08

Показано на типе 246 до 2015 модельного года

1 Бампер, задний 7 Электрический штекерный разъем

P88.20-4409-09

Показано на типе 246 с 2015 модельного года

3 Гайка 9 Болт
8 Резиновая кабельная втулка 10 Щиток насадки на выхлопную трубу AMG

Снятие / установка
Опасность! Опасность для жизни при соскальзывании Выровнять а/м между стойками подъемника AS00.00-Z-0010-01A
или опрокидывании а/м с подъёмника и расположить четыре опорные пяты на
предписанных производителем а/м точках
для опор подъемника.
1 Поднять а/м на подъемнике AR00.60-P-1000AK
2 Снять облицовку средней секции задней Тип 176 AR68.30-P-4785NKA
панели кузова (2)
© Daimler AG, 04.05.22, L/10/20, ar88.20-p-2200nkb, Задний бампер снять/установить Страница 2 из 4
Тип 176 Тип 242 Тип 246'
 Тип 242, 246 AR68.30-P-4785NKB
3 Снять резиновые втулки (8) Тип 246
начиная с модельного года 2015
4 Отвинтить гайки (3)
5 Снять распорные заклёпки (4)
6 Выкрутить болты (5)
7 Выкрутить болты (6)
8 Выкрутить болты (9) Тип 176
до модельного года 2016
Тип 242, 246
9 Расфиксировать задний бампер (1) в
направлении по стрелке (a) на боковине
кузова
10 Расфиксировать задний бампер (1) снизу у Длинный клин *115589035900
фонаря заднего габаритного света, для
чего вставить демонтажный клин в
направлении по стрелке (b) между задней
панелью кузова и задним бампером (1)
11 Расфиксировать задний бампер (1) в
направлении по стрелке (c) под фонарем
заднего габаритного света
12 Снимать задний бампер (1), пока не будет Количество электрических штекерных
доступа к электрическим штекерным соединений (7) зависит от комплектации
соединениям (7) автомобиля.
13 Разъединить электрические штекерные Количество электрических штекерных
соединения (7) соединений (7) зависит от комплектации
автомобиля.
14 Снять задний бампер (1)
15 Установка выполняется в обратной
последовательности
Проверка
16 Проверить зазоры заднего бампера (1), при Величина зазора между *BE60.00-P-1003-01AA
необходимости отрегулировать
17 Проверить эксплуатационную готовность Тип 176, 246
активной системы помощи при парковке с кодом 220 (Система PARKTRONIC)
PARKTRONIC Тип 176, 246
с кодом 235 (Активная система облегчения
паркования)
18 Включить зажигание, включить систему Тип 176, 246
PARKTRONIC, включить передачу заднего с кодом 220 (Система PARKTRONIC)
хода и отпустить стояночный тормоз Тип 176, 246
с кодом 235 (Активная система облегчения
паркования)
Начнётся автоматическое
самотестирование системы PARKTRONIC,
о готовности к работе сигнализирует
предупредительная индикация.
19 Проверить работоспособность системы Тип 176, 246
мониторинга слепых зон с кодом 234 (Система мониторинга
"мертвых зон")
Индикация готовности и
предупреждения светится в наружных
зеркалах заднего вида красным, а затем
желтым цветом.

Контрольно-регулировочные значения величин зазоров

Номер Наименования Тип 176 ТИП 242, ТИП 246

до модельного
года 2015
BE60.00-P-1003-01AA Величина зазора между откидная дверь Размер "N" mm – –
багажного
отделения к крыше
(задний спойлер
снят)
крышка багажника к Размер "O" mm 4,5 ( 1) 5,0 ( 1)
заднему крылу
задний спойлер к Размер "P" mm 6,5 ( 1) 6,5 ( 1)
крыше
откидн. дверь Размер "Q" mm 6,5 ( 1,5) 5,5 ( 1,5)
багажн. отдел. к
бамперу
откидная дверь Размер "R" mm 4,0 ( 1) 4,0 ( 1)
багажн. отделения к
блоку задн. фонарей

© Daimler AG, 04.05.22, L/10/20, ar88.20-p-2200nkb, Задний бампер снять/установить Страница 3 из 4

Тип 176 Тип 242 Тип 246'
 блок задних Размер "S" mm 2,0 ( 1) 2,0 ( 1)
фонарей к бамперу
задний фонарь к Размер "T" mm 1,5 ( 1) 2,0 ( 1)
крылу
задний фонарь Размер "U" mm – 4,0 ( 1)
двери багажника к
заднему фонарю
Иллюстрация AR60.00-P-0700-01 AR60.00-P-0700-01
NKB NKB

Контрольно-регулировочные значения величин зазоров

Номер Наименования Тип 246

начиная с
модельного года
2015
BE60.00-P-1003-01AA Величина зазора между откидная дверь Размер "N" mm –
багажного
отделения к крыше
(задний спойлер
снят)
крышка багажника к Размер "O" mm 4,5 ( 1,5)
заднему крылу
задний спойлер к Размер "P" mm 6,6 ( 1,0)
крыше
откидн. дверь Размер "Q" mm 5,4 ( 1,5)
багажн. отдел. к
бамперу
откидная дверь Размер "R" mm 0,9 ( 0,7)
багажн. отделения к
блоку задн. фонарей
блок задних Размер "S" mm 1,5 ( 1,0)
фонарей к бамперу
задний фонарь к Размер "T" mm 1,4 ( 0,7)
крылу
задний фонарь Размер "U" mm 4,0 ( 1,0)
двери багажника к
заднему фонарю
Иллюстрация AR60.00-P-0700-01
NKB

115 589 03 59 00
Длинный клин

© Daimler AG, 04.05.22, L/10/20, ar88.20-p-2200nkb, Задний бампер снять/установить Страница 4 из 4

Тип 176 Тип 242 Тип 246'
