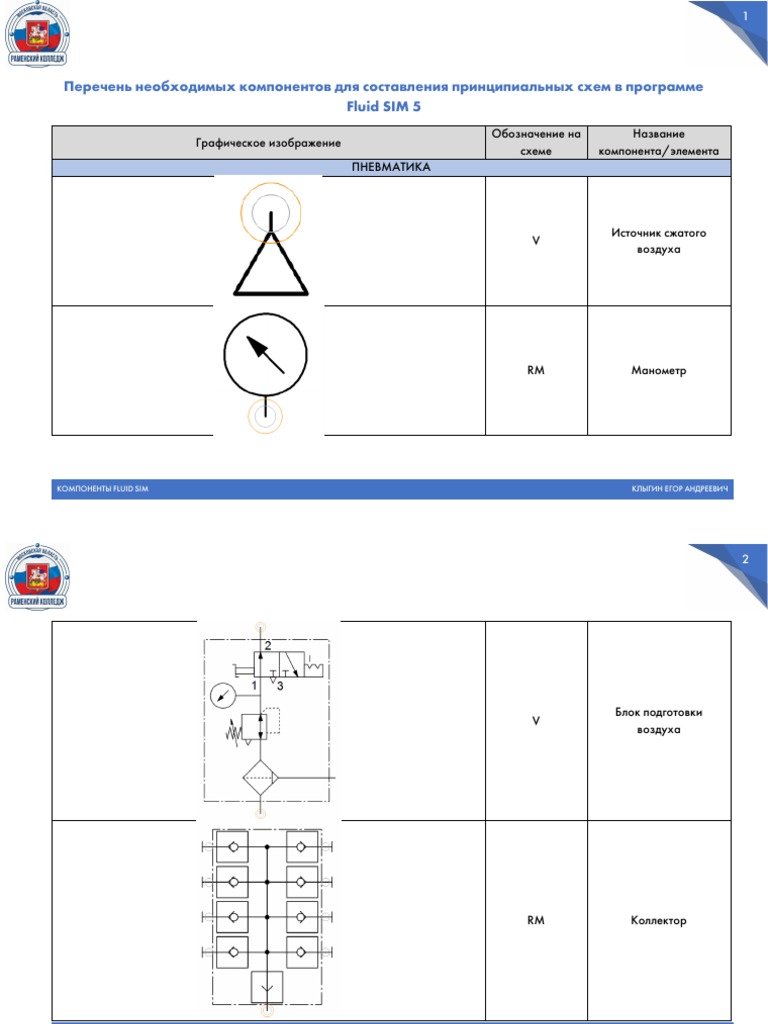

Перечень необходимых компонентов для составления принципиальных схем в программе

Fluid SIM 5
Обозначение на Название
Графическое изображение
схеме компонента/элемента
ПНЕВМАТИКА

Источник сжатого
V
воздуха

RM Манометр

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 2

Блок подготовки
V
воздуха

RM Коллектор

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 3

3/2-распределитель с
QM ручным управлением,
нормально закрытый

3/2-распределитель с
ручным управлением и
QM
фиксацией, нормально
закрытый

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 4

3/2 распределитель с
QM ручным управлением,
нормально открытый

5/2-распределитель с
QM
ручным управлением

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 5

5/2-распределитель с
QM ручным управлением и
фиксацией

3/2-распределитель с
механическим
управлением от рычага с
QM
роликом (концевой
выключатель),
нормально закрытый

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 6

3/2-распределитель с
механическим
управлением от рычага с
QM
роликом (концевой
выключатель),
нормально открытый

3/2 распределитель, с
пневматическим
QM
управлением,
нормально закрытый

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 7

3/2 распределитель, с
пневматическим
QM
управлением,
нормально открытый

5/2- распределитель с
односторонним
QM
пневматическим
управлением

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 8

5/2-распределитель с
двусторонним
QM пневматическим
управлением
(импульсный)

Дроссель с обратным
RZ
клапаном

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 9

Дроссель с обратным
RZ
клапаном, X2

Клапан двух давлений

RN
«И»

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 10

RN Клапан «ИЛИ»

Клапан быстрого
RN
выхлопа

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 11

Регулятор давления с
RM
манометром

Клапан переключения
RM
по давлению

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 12

Реле времени,
RN
нормально закрытое

Цилиндр
MM одностороннего
действия

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 13

Цилиндр
MM
двухстороннего действия

Неполноповоротный
MM
привод

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 14

ЭЛЕКТРИКА

Электрическое
-
подключение 24 В

Электрическое
-
подключение 0 В

SO Звуковой оповещатель

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 15

Кнопка (нормально
SA
разомкнутая)

Кнопка с фиксацией
SA (нормально
разомкнутая)

Нормально разомкнутый
-
контакт

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 16

Нормально замкнутый
-
контакт

Электромагнитный
MB
клапан (соленоид)

-KF Реле

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 17

Реле с задержкой на
-KF
вклчение

HL Лампа

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 18

Двигатель постоянного
M тока с постоянными
магнитами

D 7-сегментный дисплей

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 19

3/2-распределитель с
односторонним
QM электромагнитным
пилотным управлением,
нормально закрытый

3/2-распределитель с
односторонним
QM электромагнитным
пилотным управлением,
нормально закрытый

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 20

5/2-распределитель с
односторонним
QM
электромагнитным
пилотным управлением

5/2-распределитель с
двусторонним
QM
электромагнитным
пилотным управлением

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 21

Элементы состоящие из компонентов

- Светофор

Драйвер постоянного
- тока с подключенным
мотором (1 вариант)

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 22

Драйвер постоянного
- тока с подключенным
мотором (2 вариант)

- Панель оператора

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 23

Контроллеры и порты

Логический контроллер
-
(8DI/8DQ)

Логический контроллер
-
(16DI/16DQ)

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 24

- Порт выхода (8DI)

- Порт выхода (8DQ)

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 25

- Порт выхода (2AI)

- Порт выхода (4AQ)

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 26

Многополюсный разъем
-
распределитель

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 27

GRAFCET

GRAFCET PLC
-
(8DI/8DQ)

GRAFCET PLC
-
(16DI/16DQ)

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 28

- Простой шаг

- Начальный шаг

- Переход

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ

 29

- Простое действие

- Действие при активации

Действие при
-
деактивации

КОМПОНЕНТЫ FLUID SIM КЛЫГИН ЕГОР АНДРЕЕВИЧ
