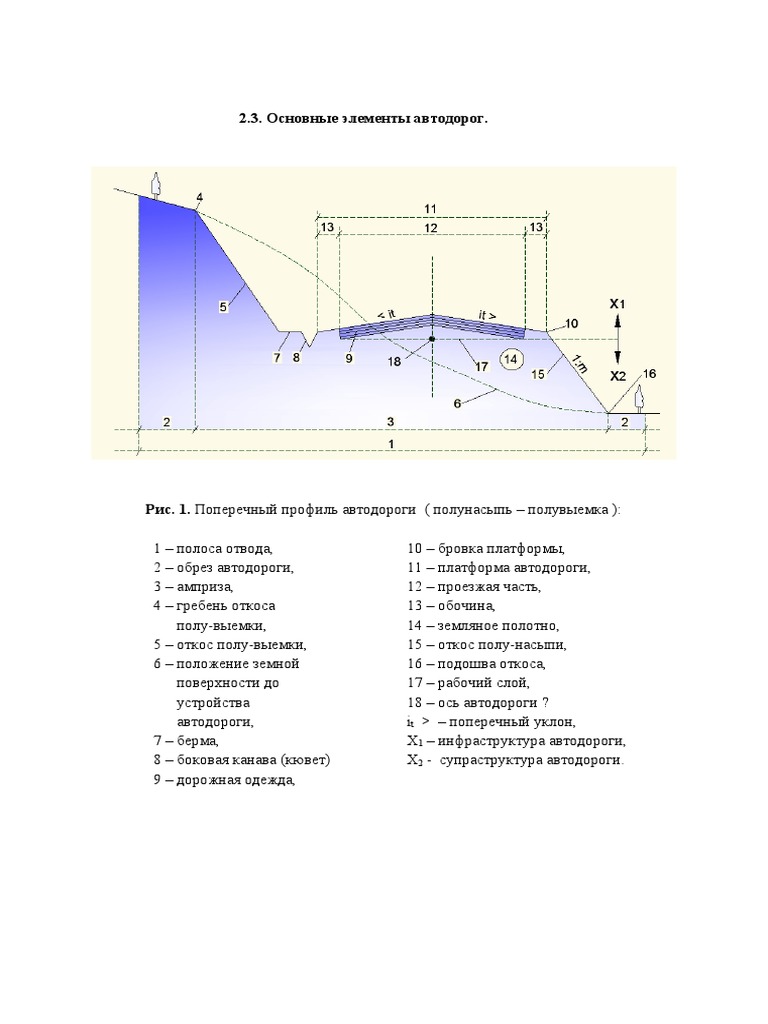

Рис. 1. Поперечный профиль автодороги ( полунасыпь – полувыемка ):
1 – полоса отвода, 10 – бровка платформы,
2 – обрез автодороги, 11 – платформа автодороги, 3 – амприза, 12 – проезжая часть, 4 – гребень откоса 13 – обочина, полу-выемки, 14 – земляное полотно, 5 – откос полу-выемки, 15 – откос полу-насыпи, 6 – положение земной 16 – подошва откоса, поверхности до 17 – рабочий слой, устройства 18 – ось автодороги ? автодороги, it > – поперечный уклон, 7 – берма, X1 – инфраструктура автодороги, 8 – боковая канава (кювет) X2 - супраструктура автодороги. 9 – дорожная одежда, Определения элементов автодороги: Обочина – боковая полоса земляного полотна с каждой его стороны между бровкой и кромкой проезжей части, предназначенная для предохранения краёв проезжей части от разрушения, вынужденной остановки автомобиля в случае неисправности, размещения остановочных или краевых полос, барьерных ограждений, средств сигнализации и других средств, обеспечивающих безопасность движения. Обочины могут быть без специальной обработки ( грунтовые ) и укреплённые местными материалами ( щебнем, гравием, шлаком ) или засевом трав. Ширина обочины нормируется в зависимости от категории автодороги. Амприза – полоса местности, непосредственно занятая конструктивными элементами автодороги ( проезжей частью, обочинами, откосами боковыми канавами и т.п. ). Полоса краевая – уширение дорожной одежды на дорогах высших категорий ( 0.5-0.75 м ) с целью размещения на нём краевых размёточных полос для организации движения транспортных средств и предохранения кромки проезжей части от разрушения, как правило эта полоса отличается цветом от проезжей части и расположена чаще всего в пределах обочины, реже - в пределах разделительной полосы автомагистралей или скоростных дорог. Полоса движения – продольная полоса проезжей части, по которой происходит движение транспортных средств в один ряд. Ширина полосы движения нормируется в зависимости от категории автодороги. Полоса разгона – переходно-скоростная полоса движения, устраиваемая на отдельных участках автодороги (в районе пересечений и примыканий автодорог, автобусных остановок, АЗС и др.) и служащая для увеличения скорости автомобилей до скорости транспортного потока на соседней полосе движения и для входа в него. Полоса торможения - переходно-скоростная полоса движения, устраиваемая на отдельных участках автодороги (в районе пересечений и примыканий автодорог, автобусных остановок, АЗС и др.) и служащая для выхода автомобилей из транспортного потока с последующим снижением скорости без воздействия на основной поток автомобилей. Полоса отвода – полоса земли, на которой размещаются автодорога и все её сооружения. Обрез автодороги – части полосы отвода, расположенные слева и справа от ампризы автодороги. Берма – узкая горизонтальная или слегка наклонная полоса, рассоложенная у основания откосов земляного полотна или прерывающая линию откоса земляного полотна при большой его крутизне и высоте. Бровка – линия пересечения плоскости откоса и плоскости платформы автодороги . Выемка - земляное сооружение, выполненное путём срезки естественного грунта по заданному профилю, при этом вся поверхность платформы автодороги расположена ниже земной поверхности, окружающей автодорогу. Насыпь – инженерное земляное из насыпного грунта, в пределах которого вся поверхность платформы автодороги расположена выше уровня земной поверхности, окружающей автодорогу. Откос – боковая наклонная поверхность, ограничивающая земляное сооружение (земляное полотно) или склон естественного рельефа. Подошва откоса – линия пересечения плоскости откоса и земной поверхности. Инфраструктура автодороги – совокупность всех элементов автодороги расположенных ниже уровня последнего слоя дорожной одежды. Она предназначена для передачи нагрузок от транспортных средств и веса дорожной одежды на земную поверхность. Супраструктура автодороги - совокупность всех элементов автодороги расположенных выше уровня последнего слоя дорожной одежды, т. е. все слои дорожной одежды и обочины, при необходимости – элементы разделительной полосы, велосипедных дорожек и т.п. Она предназначена для восприятия нагрузок от транспортных средств и передачи их на элементы инфраструктуры автодороги. Рабочий слой – верхняя часть земляного полотна автодороги, непосредственно соприкасающаяся с нижним слоем дорожной одежды. Проезжая часть – основной элемент автодороги, предназначенный для непосредственного движения транспортных средств. В зависимости от интенсивности дорожного движения проезжая часть может быть одно-, двух-, трёх- и многополосной. Ширина проезжей части измеряется между краями дорожного покрытия и зависит от категории автодороги и числа полос движения. Платформа автодороги – это поверхность автодороги между бровками, которая содержит проезжую часть, обочины, при необходимости разделительную полосу, тротуары, велосипедные дорожки и т.п. Земляное полотно – дорожное сооружение из грунта, служащее основанием для размещения конструктивных слоёв дорожной одежды и других элементов автодороги. Земляное полотно строят в виде насыпей или выемок, а на косогорах – в виде полунасыпи-полувыемки. К земляному полотну относятся связанные с ним водоотводные сооружения: боковые и нагорные канавы, лотки, дренажные устройства и т.п. Боковая канава (кювет) – канава, проходящая вдоль земляного полотна для сбора и отвода поверхностных вод, стекающих с проезжей части и окружающей местности с поперечным сечением прямоугольного, треугольного или трапециидального поперечного прфиля. Дорожная одежда – многослойная конструкция ( в отдельных случаях однослойная ), воспринимающая нагрузку от транспортных средств и передающая её на грунт земляного полотна.
2.4. Поперечные профили автодороги в насыпи, выемке
и полунасыпи-полувыемке.
Для ответа на этот вопрос следует использовать дидактический материал,
