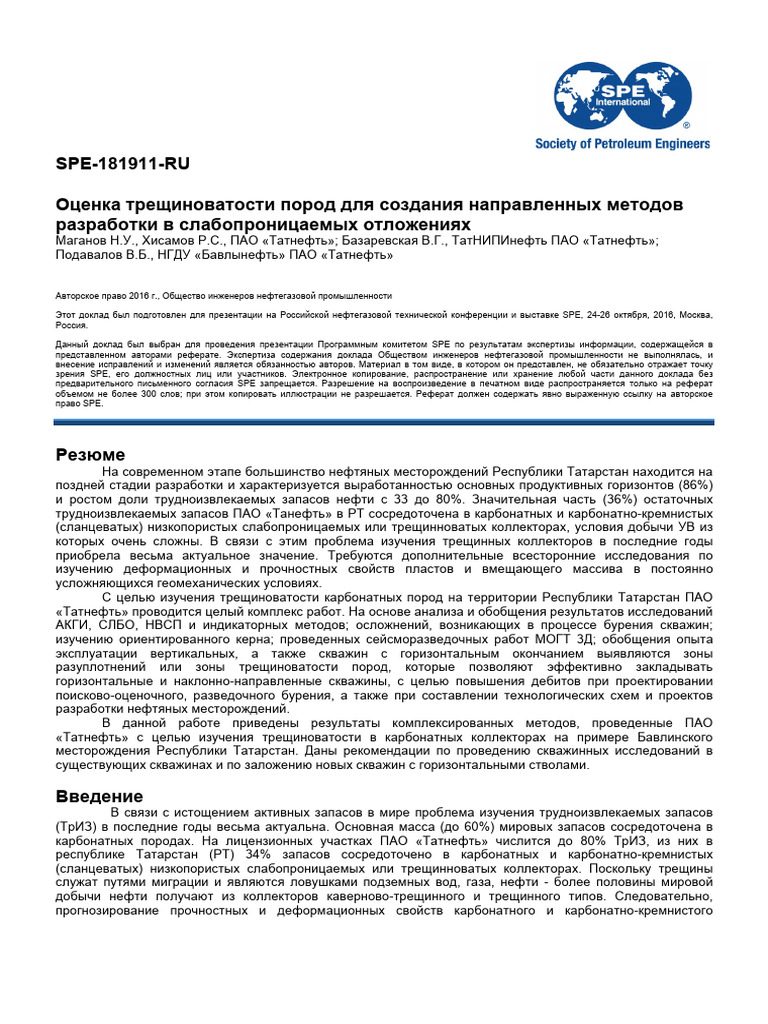

SPE-181911-RU

Оценка трещиноватости пород для создания направленных методов

разработки в слабопроницаемых отложениях
Маганов Н.У., Хисамов Р.С., ПАО «Татнефть»; Базаревская В.Г., ТатНИПИнефть ПАО «Татнефть»;
Подавалов В.Б., НГДУ «Бавлынефть» ПАО «Татнефть»

Авторское право 2016 г., Общество инженеров нефтегазовой промышленности

Этот доклад был подготовлен для презентации на Российской нефтегазовой технической конференции и выставке SPE, 24-26 октября, 2016, Москва,
Россия.

Данный доклад был выбран для проведения презентации Программным комитетом SPE по результатам экспертизы информации, содержащейся в
представленном авторами реферате. Экспертиза содержания доклада Обществом инженеров нефтегазовой промышленности не выполнялась, и
внесение исправлений и изменений является обязанностью авторов. Материал в том виде, в котором он представлен, не обязательно отражает точку
зрения SPE, его должностных лиц или участников. Электронное копирование, распространение или хранение любой части данного доклада без
предварительного письменного согласия SPE запрещается. Разрешение на воспроизведение в печатном виде распространяется только на реферат
объемом не более 300 слов; при этом копировать иллюстрации не разрешается. Реферат должен содержать явно выраженную ссылку на авторское
право SPE.

Резюме
На современном этапе большинство нефтяных месторождений Республики Татарстан находится на
поздней стадии разработки и характеризуется выработанностью основных продуктивных горизонтов (86%)
и ростом доли трудноизвлекаемых запасов нефти c 33 до 80%. Значительная часть (36%) остаточных
трудноизвлекаемых запасов ПАО «Танефть» в РТ сосредоточена в карбонатных и карбонатно-кремнистых
(сланцеватых) низкопористых слабопроницаемых или трещинноватых коллекторах, условия добычи УВ из
которых очень сложны. В связи с этим проблема изучения трещинных коллекторов в последние годы
приобрела весьма актуальное значение. Требуются дополнительные всесторонние исследования по
изучению деформационных и прочностных свойств пластов и вмещающего массива в постоянно
усложняющихся геомеханических условиях.
С целью изучения трещиноватости карбонатных пород на территории Республики Татарстан ПАО
«Татнефть» проводится целый комплекс работ. На основе анализа и обобщения результатов исследований
АКГИ, СЛБО, НВСП и индикаторных методов; осложнений, возникающих в процессе бурения скважин;
изучению ориентированного керна; проведенных сейсморазведочных работ МОГТ 3Д; обобщения опыта
эксплуатации вертикальных, а также скважин с горизонтальным окончанием выявляются зоны
разуплотнений или зоны трещиноватости пород, которые позволяют эффективно закладывать
горизонтальные и наклонно-направленные скважины, с целью повышения дебитов при проектировании
поисково-оценочного, разведочного бурения, а также при составлении технологических схем и проектов
разработки нефтяных месторождений.
В данной работе приведены результаты комплексированных методов, проведенные ПАО
«Татнефть» с целью изучения трещиноватости в карбонатных коллекторах на примере Бавлинского
месторождения Республики Татарстан. Даны рекомендации по проведению скважинных исследований в
существующих скважинах и по заложению новых скважин с горизонтальными стволами.

Введение
В связи с истощением активных запасов в мире проблема изучения трудноизвлекаемых запасов
(ТрИЗ) в последние годы весьма актуальна. Основная масса (до 60%) мировых запасов сосредоточена в
карбонатных породах. На лицензионных участках ПАО «Татнефть» числится до 80% ТрИЗ, из них в
республике Татарстан (РТ) 34% запасов сосредоточено в карбонатных и карбонатно-кремнистых
(сланцеватых) низкопористых слабопроницаемых или трещинноватых коллекторах. Поскольку трещины
служат путями миграции и являются ловушками подземных вод, газа, нефти - более половины мировой
добычи нефти получают из коллекторов каверново-трещинного и трещинного типов. Следовательно,
прогнозирование прочностных и деформационных свойств карбонатного и карбонатно-кремнистого
2 SPE-181911-RU

массива пород приобретает большое значение при выборе направления горизонтального ствола скважин,
проведении гидроразрыва пород (ГРП), что влияет на текущие и конечные дебиты и обводненность
скважин, а в конечном итоге на эффективность разработки месторождения.
Классификация трещин, генезис (условия) возникновения их играют немаловажную роль для более
полного понимания, выделения и оценки зон трещиноватости. Об этой проблеме напечатано огромное
количество трудов. Целью данной работы является определение по результатам современных
исследований, проведенных на территории деятельности ПАО «Татнефть», микро-, мезо-,
макротрещиноватости; сопоставление выделенных различными методами зон трещиноватости и трещин с
дебитами и обводненностью как в вертикальных, так и горизонтальных скважинах, для выбора
оптимального направления горизонтального ствола, проведения ГРП и создания направленных методов
разработки в слабопроницаемых или трещиноватых коллекторах.
К сложностям изучения следует отнести установление параметров, необходимых для
прогнозирования степени ослабления массива карбонатной породы, поскольку как показывает опыт в
эксплуатационных скважинах, пробуренных по сетке 300х300, в одной скважине дебиты могут достигать до
10 т/сут, а в соседней - отсутствовать. Также важной проблемой является то, что значения показателей
свойств массива породы определяются только для локального участка и не могут вскрыть общих
закономерностей и зависимостей свойств массива от различных видов его макроструктуры и напряженного
состояния. Однако за неимением механизма определения геометрических параметров участка
трещиноватого или слабопроницаемого массива, который был бы достаточно представительным с точки
зрения геомеханических процессов при определении механических свойств пород, специалисты
вынуждены результаты лабораторных испытаний образцов керна или скважинных данных по определению
трещиноватости переносить на весь массив.
В разные годы вопросами наличия трещин в породах и возможностями увеличения дебитов
углеводородов за счет вовлечения в разработку слабопроницаемых или трещиноватых коллекторов в
Татарстане занимались специалисты разных направлений, которые исследовали как прямые признаки
наличия трещин, так и косвенные.
Интерес получения информации при проведении косвенных методов определения зон
трещиноватости объясняется тем, что прямые методы (скважинные исследования и исследования керна)
имееют точечный характер, т.е определяют микротрещиноватость, а по косвенным методам определяются
зоны разуплотнения или трещиноватости (мезо- и макротрещиноватость). Определить фильтационно-
емкостные свойства породы по косвенным методам (залеченность трещин) не представляется возможным.
В последние годы большой объем работ выполняется с целью определения зон трещиноватости
сейсморазведкой модификации 3D (технология Ant-tracking, азимутальная анизотропии амплитуд, значение
куба когерентности), гидропрослушиванием (СВГ), сейсмолокацией бокового обзора (СЛБО),
аэрокосмодешифрированием (АКГИ), непродольным вертикальным сейсмопрослушиванием (НВСП и ВСП).
Для получения наиболее достоверной информации результаты косвенных методов дополняются
исследованиями прямыми методами: результаты исследований керна изолированного, ориентированного,
большого диаметра, проведение скважинных исследований по выделению направлений трещин: MCI, FMI
(пластовый электрический микросканер), МРАL (мультипольный матричный акустический каротажный
прибор), ВАК (волновой акустический каротаж); непродольное вертикальное сейсмическое
профилирование (НВСП). К прямым методам необходимо отнести изучение проницаемых зон в
межскважинном пространстве (в районе нескольких скважин) - закачка индикаторов (меченных жидкостей),
изменение давлений, дебитов, фронт продвижения закачиваемой жидкости в близи расположенных
скважинах и т.д.
Рассмотрим результаты комплексирования методов определения трещиноватости на примере
турнейско-среднефранского карбонатного комплекса Бавлинского месторождения.
Геологическое строение территории Бавлинского месторождения достаточно полно изучено глубоким
бурением по сетке 300х300м, сейсморазведочными работами МОГТ (методом отраженной глубинной точки)
модификации 2D и 3D, также проведены работы по изучению зон распространения трещиноватости: АКГИ,
СЛБО, ВСП, способом возбужденной гидроволны (СВГ) и скважинные исследования MCI, MPAL, ВАК и т.д.
(Рис. 1).
Бавлинское месторождение в региональном тектоническом плане расположено на Бавлинско-
Туймазинском валу северо-восточного простирания, осложняющем юго-восточный склон Южно-Татарского
свода (ЮТС). По результатам СЛБО и линеаментного анализа (АКГИ) определено преимущественное
северо-западное и субширотное развитие зон трещиноватости турнейских пород.
SPE-181911-RU 3

Рис. 1 Схема изученности территории Бавлинского месторождения

различными методами выделения трещиноватости
4 SPE-181911-RU

С целью изучения зон трещиноватости на Бавлинском месторождении проведены

сейсморазведочные работы МОГТ 3D. Направление трещиноватости в отложениях турнейского яруса
определено как радиальное концентрическое (Рис. 2).

Рис. 2 Сопоставление зон трещиноватости по результатам МОГТ 3Д и скважинным исследованиям

Выполнен анализ промысловых данных вертикальных и горизонтальных скважин (обводненность,

дебиты жидкости и нефти) от удаленности от зон трещиноватости, выделенных по сейсморазведочным
работам МОГТ 3D. Учитывая тот факт, что скважины пробурены и введены в эксплуатацию в разные годы,
за начальные дебиты жидкости, нефти и обводненность условно приняты промысловые данные за первый
год в общей динамике работы скважин.
Скважины, участвующие в анализе, разделены на три группы с учетом дренажа скважины и зон
трещиноватости выделенных по результатам 3D:
-расположенные в плотной зоне (7 вертикальных и 5 горизонтальных- расстояние более 250 м от зон
трещиноватости);
-расположенные на расстоянии до 250 м от разуплотненных зон- 7 вертикальных и 15
горизонтальных;
-расположенные непосредственно в зонах трещиноватости по 3D -7 вертикальных и 12
горизонтальных.
Анализ дебитов жидкости, нефти и обводненности 21 вертикальной скважины показал, что повышение
значений обводненности вертикальных скважин наблюдается в зоне плотных пород и на расстоянии до 250
м от разуплотненных зон. Дебиты жидкости и нефти отличаются незначительно в скважинах всех трех зон.
Следовательно, четкой взаимосвязи между вышеуказанными параметрами вертикальных скважин и зонами
трещиноватости по данным 3D не выявлено (Рис. 3).
SPE-181911-RU 5

Рис. 3. Сопоставление промысловых параметров вертикальных скважин с зонами разуплотнений, выделенными по

результатам сейсморазведочных работ МОГТ 3D на Бавлинском месторождении: а) обводненность, б) дебиты жидкости, в)
дебиты нефти.
Анализ дебитов жидкости, нефти и обводненности 32 горизонтальных скважин показал, что значения
6 SPE-181911-RU

обводненности, а также дебитов жидкости и нефти отличаются незначительно в горизонтальных скважинах

всех трех зон. Следовательно, также четкой взаимосвязи между вышеуказанными параметрами скважин и
зонами трещиноватости, определенными по результатам работ 3D не выявлено. Объяснение
несовпадения результатов исследований заключается в том, что по результатам сейсморазведочных
данных невозможно определить залеченность трещин, что и влияет на фильтрационные свойства пород.
При анализе промысловых параметров скважин в зависимости от отношения горизонтальных стволов
(ГС) к зонам трещиноватости наблюдается незначительное увеличение дебитов нефти и снижение
обводненности в горизонтальных стволах, расположеных перпендикулярно к зонам трещиноватости,
выделенным по результатам МОГТ 3D (Рис.4).
Во втором случае проанализированы промысловые характеристики скважин в зависимости от
направления горизонтального ствола к сторонам света, при относительно равнозначных дебитах жидкости
и нефти, обводненностm ниже в скважинах с северо-западным направлением горизонтального ствола
(Рис.5).
Поскольку сейсморазведочные работы МОГТ 3D являются площадным методом определения
направления трещиноватых и разуплотненных зон и не позволяют достаточно точно выбрать наиболее
рациональное направление заложения горизонтальных скважин, проведено комплексирование скважинных
(MCI, MPAL, ВСП, СВГ, керн) и околоскважинных (закачка индикаторов) методов определения направления
трещиноватости. Это позволило повысить достоверность определения трещиноватых зон и их
преимущественного направления в пределах локальных участков.
По результатам ВСП в одной из скважин установлено северо-восточное направление
преимущественной трещиноватости, по СВГ в другой - северное направление максимальной
гидропроводности, в некоторых скважинах выделяются по две системы трещин: северо-восточного и
восточного направлений, юго-восточного и восток-северо-восточного направлений.
В скважинах также проводились исследования электрическим микросканером MCI и многозондовым
кросс-дипольным акустическим прибором MPAL. По результатам MCI установлено юг-юго-восточное
направление проводящих трещин, север-северо-восточное и север-северо-западное − залеченных трещин.
По результатам MPAL выделяется меридиональное направление анизотропии турнейских отложений.
На территории Бавлинского месторождения проводились также индикаторные исследования,
направленные на изучение фильтрационных свойств пород. По результатам данных исследований
установлено, что гидродинамическая связь между нагнетательными и добывающими скважинами на
изученных участках практически отсутствует. Выявленные пути с низким фильтрационным сопротивлением
вносят незначительный вклад в обводнение продукции добывающих скважин, что и подтверждается
промысловыми исследованиями.
Сопоставление выделенных зон трещиноватости по данным аэрокосмодешефрирования,
сейсморазведочных работ 3D, сейсмолокации бокового обзора, результатов скважинных исследований
ВАК-8, MCI, МРАL, ВСП, с промысловыми исследованиями в ранее пробуренных скважинах позволяет
выбрать наиболее оптимальное направление горизонтальных стволов на локальных участках с целью
увеличения дебитов и безводного времени работы скважин в трещиноватых коллекторах. Анализ
проведенных исследований «естественной» трещиноватости позволяет выбрать оптимальные методы для
направленной разработки в слабопроницаемых коллекторах с созданием «искусственной»
трещиноватости.
Таким образом на рассматриваемой территории зоны трещиноватости, выявленные большим
количеством исследований в турнейских отложениях, ориентированы в различных направлениях. Поэтому
при выборе организации «направленной разработки» необходимо изучение и создание модели каждого
локального участка, где планируется бурение ГС.
Одним из объектов интересующих специалистов-нефтяников с точки зрения организации
рентабельной добычи являются доманиковые отложения Бавлинского месторождения. В связи с низкими
дебитами добывающих скважин в доманиковых отложениях добыча нефти на месторождении в 2008 году
прекращена. Стандартные обработки призабойной зоны скважины (ОПЗ) имели низкую эффективность.
Других отработанных и хорошо зарекомендовавших себя технологий обработки низкопроницаемых
коллекторов на период начала опытно-промышленных работ (ОПР) не было.
В 2013 году проведены ОПР по дальнейшему изучению и отработке технологий стимуляции добычи
нефти из карбонатных девонских коллекторов Бавлинского месторождения (проведение кислотного ГРП и
применение горизонтальных технологий). В скважинах №№1144, 2583 и др. произведены кислотные ГРП в
слабопроницаемых карбонатных коллекторах данково-лебедянского горизонта.
SPE-181911-RU 7

Направление II II II ﬩ " пятка ﬩" ﬩ ﬩ Вдоль

ГС «пятка» «нос» нос трещин
к трещине ы

Направление II II II ﬩ " пятка ﬩" ﬩ ﬩ Вдоль

ГС «пятка» «нос» нос трещин
к трещине ы

Направление II II II ﬩ " пятка ﬩" ﬩ ﬩ Вдоль

ГС «пятка» «нос» нос трещин
к трещине ы
Рис.4 Сопоставление промысловых параметров скважин с зонами трещиноватости по отношению горизонтального
ствола к трещине
8 SPE-181911-RU

Направление ГС
к сторонам
света

Направление ГС
к сторонам
света

Направление ГС
к сторонам
света
Рис.5 Сопоставление промысловых параметров скважин с зонами трещиноватости по отношению горизонтального
SPE-181911-RU 9

ствола к сторонам света

В период производства ГРП проводились специальные геофизические исследования по
определению высоты трещины и ее пространственного распространения. Проведены скважинные
исследования MPAL и ВАК-8 до ГРП и после ГРП (Рис. 6).

Рис. 6 Сопоставление коэффициента анизотропии до и после проведения ГРП по скважине Ново-Бавлинской площади

В интервале исследований определены упруго-деформационные свойства пластов. В интервале

проведения ГРП в одной из скважин высота трещины субширотного направления по данным MPAL
составила 22,8м, в другой по данным акустического каротажа трещина северо-запад-юго-восточного
направления достигла 28,1 м.
Максимальная ширина трещины в зоне перфорации по дизайну составляла 9,805 мм, по данным
ГИС - 3,3 мм. По дизайну общий объем пустот равен 3,0557 куб.м, по данным ГИС – 1,788*2 куб.м или
3,576 куб.м. Полудлина трещины, проходящей через скважину по дизайну составила 63,2 м, по ГИС - 12,307
м.
По данным кривой восстановления давления (КВД) полудлина трещин составляет 5,87-8,46м, по
3
ГИС – 9,60м. Расчётная продуктивность по ГИС составила 1,139 -1,29 м /сут МПа. Фактическая
3
продуктивность (по КВД) изменяется от 1,27 до 2,81 м /сут МПа. Прирост по дебиту нефти составляет до
5,0 т/сут. на одну скважину.
При производстве ГРП произведён поверхностный пассивный микросейсмический мониторинг
развития зон трещинообразования при гидроразрыве пласта.
По результатам интерпретации данных мониторинга видно, что выделенные осевые линии зон
повышенной микросейсмической активности, ассоциируемые с направлением трещинообразования в
процессе ГРП в скважине, характеризуются следующими направлениями развития (Рис.7): северо-
западным, юго-западным, северным.
Получение оптимистичного результата в скважинах старого фонда позволило выбрать направление
горизонтального ствола и пробурить новую скважину с проводкой горизонтального участка равного 264,5 м
в доманиковых отложениях (данково-лебедянский горизонт).
10 SPE-181911-RU

Рис. 7 Направления развития трещинообразования по результатам интерпретации поверхностного пассивного

микросейсмического мониторинга в скважине

Для проектирования дизайна сложного и нетрадиционного процесса ГРП в скважине № 2917г

использованы моделирующий программный комплекс «FracPRO» и моделирующий комплекс «Meyer».
Скважина бурилась в два этапа. Первоначально был пробурен наклонный пилотный ствол для
изучения разреза и уточнения геологического строения залежи. В процессе бурения пилотного ствола
производился отбор ориентированного керна. Впоследствии пилотный ствол ликвидировали установкой
цементного моста.
Горизонтальный ствол новой скважины оборудован четырьмя портами для производства
многозонного ГРП с использованием пакеров.
Учитывая, что на Бавлинском месторождении доманиковые отложения данково-лебедянского
горизонта преимущественно состоят из кальцита и кварца, которые придают не только хрупкие свойства
породам, но и определенную химическую растворимость в кислотах, для оценки типовых критериев
«степени растворимости» и возможности увеличения проницаемости этих отложений проведены первые
серии лабораторных опытов-тестов физико-химических свойств пород-коллекторов. По результатам этих
исследований был выбран состав и проведено в скважине кислотное ГРП.
Более глубокий анализ геологической ситуации вскрытых отложений показал наличие
осложняющих факторов, которые необходимо было учитывать при проектировании дизайна работ. Такими
SPE-181911-RU 11

факторами явились:
1. Возможная близость водонасыщенных пластов на глубине 28 м от интервала разрыва,
соответственно переизбыток давления разрыва могло привести к образованию значительных вертикальных
трещин с соединением с водоносным пластом, что в ходе эксплуатации обязательно привело бы
опережающему обводнению отдельных участков горизонтального ствола;
2. Нисходящий профиль горизонтального ствола, когда расстояния от пятки и носка
горизонтального участка до водоносного пласта разные, что требовало дифференцированного подхода к
параметрам ГРП для разных портов;
3. Фильтрационная неоднородность и различная плотность распределения трещин на участках
горизонтального ствола.
На одном из портов провели мини ГРП. Также неоднократно проводилась матричная обработка
HCL на разных глубинах.
Контроль процесса ГРП в горизонтальной скважине №2917Г также выполнялся методом
микросейсмического мониторинга с непрерывной записью сейсмических шумов стационарно
установленными сейсмологическими датчиками высокой чувствительности. В ходе работ решались задачи
по определению азимута и характера развития трещин и трещиноватых зон в процессе производства
кислотных ГРП. Как видно из рисунка 8 суммарная накопленная напряжённость от гидроразрыва
охватывает значительную площадь и направляется по зонам микротрещиноватости пласта, которая
совпадает с направлением и зонами трещиноватости по результатам МОГТ 3D. Совпадение зон
трещиноватости, определенное до ГРП комплексированием сейсморазведочных и скважинных данных и
после ГРП микросейсмическим мониторингом, является положительным фактором, позволяющим выбрать
оптимальное направление горизонтальных стволов.

Рис. 8 Микросейсмический мониторинг МГРП в скважине №2917Г

Для запуска объекта в пробную эксплуатацию в ствол скважины был спущен штанговый глубинный
3
насос (ШГН) и начальные показатели работы скважины составили – дебит жидкости 24,4 м /сут (при
постоянном снижающемся динамическом уровне), дебит нефти 17 т/сут, обводненность продукции 22%.

Выводы
Дальнейшие перспективы по изучению и вовлечению в разработку доманиковых отложений
предлагаются по следующим направлениям:
1. Определить местоположение новых горизонтальных скважин с одновременным проведением
многозонного кислотного или пропантного ГРП.
2. Продолжить работы по кислотному и проппантному ГРП в существующих скважинах, вскрывших
12 SPE-181911-RU

доманиковые отложения.
3. Максимально использовать существующий работающий и не работающий фонд скважин на
месторождениях для активного вовлечения в разработку доманиковых отложений с учетом отработанных
технологий.
4. При бурении новых скважин из доманиковых отложений отбирать и исследовать керн для
определения коллекторских свойств и насыщенности, глубинные пробы для определения физико-
химических свойств нефти.
5. Ликвидацию аварийного и нерентабельного фонда скважин проводить строго при отсутствии
возможности или бесперспективности использования ствола скважины для изучения и освоения
доманиковых продуктивных отложений (в том числе за счет БС, БГС).
6. Продолжить поиск рентабельных технологий разработки доманиковых отложений.
7. Необходимо продолжить опытно-промышленные работы по отработке технологии ГРП как с
использованием кислотных композиций, так и с использованием проппанта.
