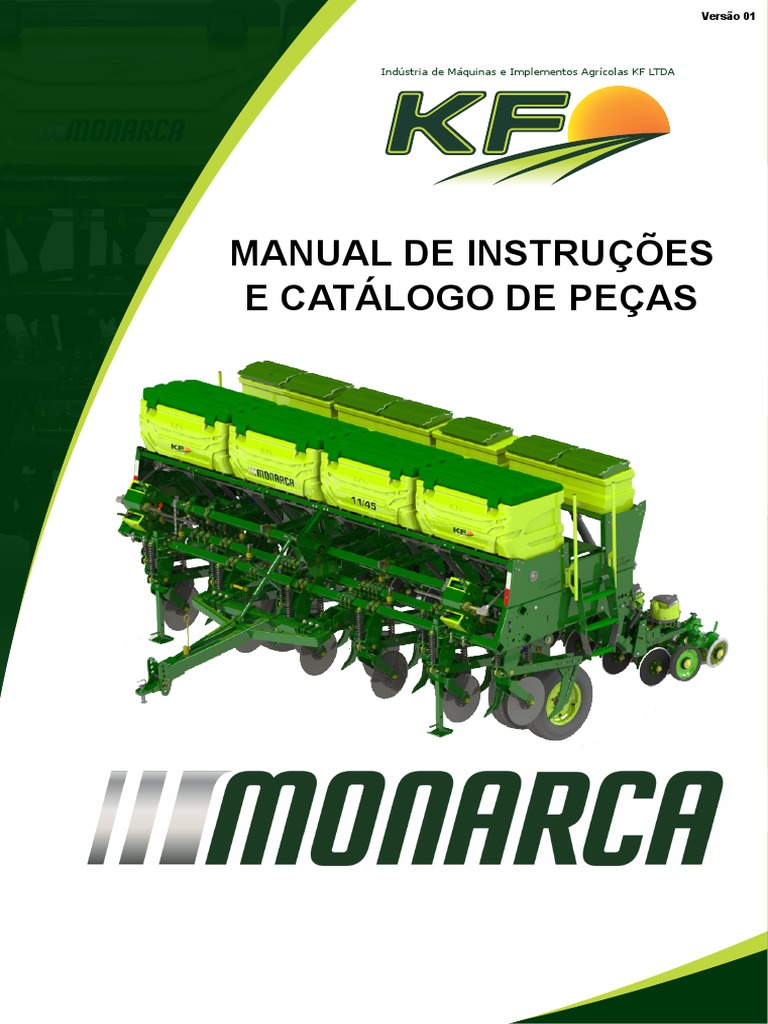

Mona Rca

Versão 01
Indústria de Máquinas e Implementos Agrícolas KF LTDA
MANUAL DE INSTRUÇÕES
E CATÁLOGO DE PEÇAS
Plantadora Adubadora de Arrasto Monarca
Prezado Cliente,
Você acaba de adquirir um produto com a qualidade KF.

Trabalhamos sempre para oferecer o que há de melhor em produtos e
serviços que aumentem a produtividade e satisfação de nossos clientes.
Nossos produtos nascem de experiências diretas do campo, com
informações colhidas junto ao produtor e testes com protótipos nas lavouras,
resultando em máquinas e implementos agrícolas de fácil operação e alta
eficiência.
Esse manual contém informações essenciais sobre utilização, segurança,
regulagens e manutenção, para que o usuário obtenha o melhor desempenho
de seu equipamento com máxima eficiência e mínima manutenção,
garantindo maior produtividade e longa vida útil, assim como sua total
segurança no momento da operação.
É importante mantê-lo sempre ao alcance e em boas condições para que
possa ser consultado facilmente sempre que houver alguma dúvida sobre o
equipamento.
A KF e seus revendedores estarão sempre à sua disposição para
esclarecimentos e orientações técnicas necessárias do seu equipamento.
Obrigado por escolher nosso produto!
03
ÍNDICE
1- INTRODUÇÃO�� 06
2- IDENTIFICAÇÃO�� 07
2.1- INFORMAÇÕES PARA CONTATO�� 07
3- APRESENTAÇÃO DA MÁQUINA�� 08
4- DIMENSÕES E ESPECIFICAÇÕES TÉCNICAS�� 08
5- OPCIONAIS�� 10
5.1- NO ADUBO�� 10
5.2- NA SEMENTE �� 12
5.3- NO CORTE�� 12
6- RECOMENDAÇÕES DE SEGURANÇA�� 13
6.1- ATITUDES DE SEGURANÇA�� 13
6.2- RECOMENDAÇÕES BÁSICAS�� 13
7- MONTAGEM / ACOPLAMENTO�� 14
7.1- ACOPLAMENTO DA LANÇA�� 14
7.2- ACOPLAMENTO DO SISTEMA HIDRÁULICO�� 14
7.3- NIVELAMENTO DA MÁQUINA�� 15
8- REGULAGENS�� 16
8.1- LINHA DE FERTILIZANTE�� 16
8.2- CONFIGURAÇÃO DISCO DUPLO�� 17
8.3- ALTURA DO DISCO DE CORTE�� 17
8.4- LINHA DA SEMENTE�� 18
8.5- CALÇO DE PLANTIO �� 19
8.6- REGULAGEM DE ADUBO E SEMENTE�� 20
9- LUBRIFICAÇÃO / MANUTENÇÃO�� 22
9.1- LUBRIFICAÇÃO�� 22
9.2- MANUTENÇÃO NO PERÍODO ENTRE SAFRAS�� 24
10- PROBLEMAS, CAUSAS E SOLUÇÕES�� 25
05
1- INTRODUÇÃO
- Este manual tem por finalidade, orientá-lo sobre as funções e partes componentes de
seu equipamento e descrever procedimentos de operação e manutenção do mesmo.
Deve-se considerá-lo com um componente da sua máquina, mantendo-o sempre em local
de fácil acesso e em boas condições.
- Leia atentamente antes de utilizar o produto pela primeira vez, e certifique-se de cumprir
com todas as recomendações de segurança necessárias.
- O conteúdo do presente manual encontra-se atualizado até a data da sua impressão,

as imagens, gravuras e tabelas contidas nesse manual são meramente ilustrativas e
podem sofrer variação ou alteração sem aviso prévio.
- A KF reserva-se o direito de promover alterações e aperfeiçoamentos em seus produtos

sem que isso implique em qualquer obrigação para com produtos fabricados anteriormen-
te.
- As instruções que abrangem o equipamento completo com todas as variações e opcio-

nais, logo, alguns itens descritos podem não estar presentes em seu equipamento.
- Segue em anexo a este manual, um catálogo de peças, com imagens explodidas das
principais partes da máquina, para melhor identificação de seus componentes, em caso de
reposição de peças ou manutenção.
- Ao final deste documento, são fornecidas informações sobre a garantia e entrega técnica.
Os danos causados pelo não cumprimento das instruções contidas nesse manual
são de sua total responsabilidade, podendo implicar na perda de garantia.
06
2- IDENTIFICAÇÃO
Ao entrar em contato com a assistência técnica KF tenha sempre em mãos o modelo,

número de série e data de fabricação de seu equipamento.
Essas informações são encontradas na placa de identificação fixada no chassi do
equipamento.
Anote os números de identificação na imagem acima, para melhor localização e

acesso fora da máquina.
Caso necessite de alguma peça para reposição, identiﬁque o componente a ser

substituído nas imagens explodidas e anote o código da peça de acordo com a tabela da
imagem explodida.
2.1- INFORMAÇÕES PARA CONTATO
Para maiores informações sobre o conteúdo deste manual, entre em contato com a
Indústria de Máquinas e Implementos Agrícolas KF LTDA, Rua Costa e Silva, 550, Bairro
Centro, Cândido Godói, CEP 98970-000, Rio Grande do Sul, Brasil.
Telefones: +55 55 3548-1312 / 3548-1505
E-mail: industrialkf@industrialkf.com.br
Site: www.industrialkf.com.br
07
3- APRESENTAÇÃO DA MÁQUINA
A plantadora adubadora MONARCA, da Industrial KF, foi desenvolvida especialmente

para o produtor que busca os melhores recursos para sua lavoura, ela conta com
excelente poder de corte em palhada, capacidade de adubo acima da média para sua
categoria e um sistema de linhas que garantem a precisão na distribuição dos grãos.
4- DIMENSÕES E ESPECIFICAÇÕES TÉCNICAS
ACOPLAMENTO: Tracionado pela barra de tração do trator.
CHASSI: Sistema monobloco com tubos estruturais reforçados, com sistema de terceiro
ponto, para facilitar o nivelamento da máquina em relação ao solo.
RODADO: É composto por rodado pantográfico, formado por aros flangeados, com pneus
de carga, sistema de levante acionado por dois cilindros hidráulicos com compensação de
volume por diferencial de área.
RESERVATÓRIOS: Reservatório de adubo em polietileno com dosador rosca sem-

fim. Reservatório de semente em polietileno com distribuidor de semente sistema disco
perfurado e dosador mecânico horizontal com sistema de troca rápida de peneira e anel
base.
SISTEMA DE TRANSMISSÃO: Desenvolvido com caixas de transmissão, eliminando

correntes e garantindo qualidade na distribuição.
LINHA DE PLANTIO: Linha traseira da semente pantográfica com sistema transmissão

cardan e com disco duplo 15”x 15” para depositar semente. Sistema de compactação
e limitador de profundidade possibilitam várias opções de regulagem de ângulo do
compactador em “V” realizado por manípulo.
08
ALTURA MÁXIMA COM LANÇA RECOLHIDA

2750
1650
330 1550
2670
4800
Modelo 7/45 7/50 8/45 8/50 9/45 9/50 10/45 10/50 11/45 11/50
Linhas 7 7 8 8 9 9 10 10 11 11
Largura (mm)* 3040 3340 3490 3840 3940 4340 4390 4850 4850 5340
Comprimento (mm)* 4800 4800 4800 4800 4800 4800 4800 4800 4800 4800
Altura* 2750 2750 2750 2750 2750 2750 2750 2750 2750 2750
Peso aproximado (kg) 3054 3258 3360 3556 3720 3930 4200 4390 4415 4630
Capacidade adubo
1099 1099 1256 1256 1413 1413 1570 1570 1727 1727
por linha (kg)*
Capacidade semente
224 224 256 256 288 288 320 320 352 352
por balde(kg)
Capacidade semente
245 245 280 280 315 315 350 350 385 385
caixa suspensa (kg)
* Largura (dimensão da plantadora sem as escadas). Comprimento (dimensão da

máquina de uma extremidade até a outra, compactação x pino da lança). Altura (dimensão
da máquina com a lança recolhida). A capacidade de adubo varia de acordo com o peso
especifico do fertilizante.
09
5- OPCIONAIS
5.1- NO ADUBO
SULCADOR ESPECIAL
O sistema de sulcador especial, facilita o

manejo em solos pedregosos, evitando a
substituição do parafuso fusível, possuí
um mecanismo de mola, que faz com que
o sulcador desnuque no momento em que
cruzar um obstáculo, e depois se rearme
automaticamente.
DISCO DUPLO
Desenvolvido com o propósito de realizar

um sulco em forma de “V”. Formado por um
conjunto de discos duplos desencontrados
de 15” e 15”. O sistema de discos duplos
desencontrados na semente, garante
menor revolvimento no solo.
DISCO ONDULADO
Garante maior aprofundamento do

fertilizante com uma maior homogeneização
do solo.
10
DISCO THUNDER
Garante maior aprofundamento do

fertilizante com um menor revolvimento do
solo.
DOSADOR TOPLANTING
O dosador Duplo Sem-Fim é muito

superior em qualquer situação de terreno,
estabilizando o volume regulado e também
reduzindo a pulsação, alimentando por
igual todas as plantas. O Duplo Sem-Fim
é o único dosador que consegue reduzir
o efeito da lei da gravidade distribuindo o
adubo com precisão.
11
5.2- NA SEMENTE
SISTEMA TITANIUM
O TITANIUM proporciona ao agricultor um

altíssimo percentual de redução de duplas
e falhas. Eficiência única na distribuição
das sementes para ampliar a rentabilidade
no plantio.
5.3- NO CORTE
DISCO 18’’
Garante um excelente poder de corte palha.
DISCO ONDULADO 18’’
Evita o efeito “espelhamento” no sulco, por

realizar o corte do solo em seções.
DISCO THUNDER 18’’
Além de evitar o efeito “espelhamento” no

sulco, garante um menor revolvimento no
solo.
12
6- RECOMENDAÇÕES DE SEGURANÇA
O equipamento que você adquiriu, é seguro e de simples operação, porém, são

necessários alguns cuidados básicos e indispensáveis para sua utilização, para
evitar acidentes ou situações de risco para o operador, para terceiros e para os bens
circundantes, durante o trabalho, transporte, manutenção e armazenamento.
6.1- ATITUDES DE SEGURANÇA manutenção com a máquina em movimento;

8- Utilize somente a escada para subir e
Para operação de qualquer equipamento, descer da máquina;
o mais importante para prevenir acidentes
de qualquer tipo, é a atitude positiva 9- Mantenha os degraus, corrimãos e
do operador e seus supervisores com plataformas sempre limpos de resíduos
respeito a segurança. Isto é, atender as como graxas e óleos, que poder causar
recomendações do fabricante, e analisar acidentes;
frequentemente o funcionamendo do
equipamento, para corrigir qualquer 10- Não suba nem desca da máquina em
problema que possa surgir durante o movimento;
trabalho. Assim como, trabalhar com
atenção constante, responsabilidade e 11- Tenha cuidado com o estado de
prudência. conservação de seu equipamento;
6.2- RECOMENDAÇÕES BÁSICAS 12- Em passagens estreitas, observe a

largura da máquina, evitando interferências
1- Leia atentamente este manual antes de e danos;
operar o equipamento;
13- Pratique velocidade adequada durante a
2- Mantenha o manual em local de fácil operação e transporte até o local de trabalho;
acesso e em boas condições para ser
consultado sempre que necessário; 14- Respeite as observações dos adesivos
de segurança;
3- Somente pessoas com o completo
conhecimento do equipamento devem 15- Não trasnportar pessoas em qualquer
operá-lo ou realiazar manutenção, reparos, parte do equipamento;
regulagens e inspeções, sempre com o
máximo cuidado com a segurança; 16- Tenha cuidado ao transitar em terrenos
íngrimes, risco de capotamento;
4- Nunca permita que crianças brinquem
sob ou sobre o equipamento; 17- Não opere o equipamento sob o efeito
do álcool, calmantes ou estimulantes, ou
5- Utilize roupas adequadas para a operação sob qualquer substância psicoativa;
ou manutenção;
6- Utilize os equipamentos de proteção

individuais (EPI’S) necessários;
7- Nunca faça regulagens ou serviços de
13
7- MONTAGEM / ACOPLAMENTO
Para realizar o acoplamento da lança do equipamento junto a barra de tração do trator,

é necessário, primeiramente, posicioná-los alinhados um com o outro, como na imagem
abaixo.
7.1- ACOPLAMENTO DA LANÇA
Insira o pino “A” para realizar o engate e co-

loque o contrapino “B” para fixação, como na
figura 1.
Para o desacoplamento realize o processo

inverso. A
Procure sempre realizar o acoplamento e
desacoplamento do equipamento em super-
fície plana para evitar acidentes. B
7.2- ACOPLAMENTO DO SISTEMA HI-
DRÁULICO
Figura 1
1- Certifique-se que os engates rápidos
estejam limpos e sem impurezas, para
evitar a contaminação do óleo hidráulico e
prejuízo aos componentes do sistema.
2- Conecte as mangueiras hidráulicas “A”

nas conexões tipo fêmea “B” do sistema
hidráulico do trator. (figura 2)
3- Para desacoplar, desligue o trator e alivie

a pressão hidráulica e remova os esgates
rápidos.
Quando não estiverem sendo utilizados,

os engates rápidos devem ser protegidos
pelas tampas plásticas que os Figura 2
acompanham.
14
7.3- NIVELAMENTO DA MÁQUINA
O nivelamento da máquina em relação ao solo, é uma parte fundamental pro correto

funcionamento do equipamento, ele garante que o corte da palha seja realizado de
maneira eficiente e que a distribuição da semente na linha traseira se mantenha
constante.
Para realizar esta regulagem, possuímos dois itens importante, este sendo o terceiro
ponto, e outro a regulagem do engate do olhal da ponta da lança.
Procedimento: Para inclinar a máquina pra frente, diminua o tamanho do terceiro ponto,
utilizando a alavanca, para inclinar a traseira, inverta o procedimento.
Ao realizar o transporte ou manutenção da plantadora,

sempre utilizar o calço no cilindro.
15
8- REGULAGENS
8.1- LINHA DE FERTILIZANTE
A bucha “A” em cima da A Regulagem do fertilizante é

vareta tem como sua função realizado pelo fuso “B“, rosqueando-o
determinar a altura de para baixo para dar mais pressão.
aprofundamento do sulcador,
se desejar afundar menos,
posicione a mesma, em uma
das furações existentes a baixo.
A
16
8.2- CONFIGURAÇÃO DISCO DUPLO
Se desejar que o disco duplo

tenha menor aprofundamento,
posicione a vareta na última
posição, faça o mesmo com a
bucha da vareta.
8.3- ALTURA DO DISCO DE CORTE
Para regular a profundidade do disco de corte, além de dar pressão na mola, possuímos
arruelas que servem como calço, alocando-as conforme a necessidade.
Arruelas
17
8.4- LINHA DA SEMENTE
Para garantir a maior estabilização da linha de semente, possuímos um prático sistema de

regulagem (detalhe 1), que ao puxar a alavanca ao sentido do corpo do operador, aumenta
a pressão, de acordo com a necessidade do manejo.
Alavanca de Regulagem
Detalhe 1
18
Regulador de profundidade da
semente.
Regulagem do ângulo
de abertura da banda de
compactação.
Regulagem de afastamento da
banda de profundidade.
8.5- CALÇO DE PLANTIO
O calço de plantio tem como função suspender a máquina, para tornar mais leve a tração.
19
8.6- REGULAGEM DE ADUBO E SEMENTE
O sistema de regulagem da plantadeira contém duas caixas de transmissão, em cada

uma, possui um seletor para regulagem da semente e outro para o adubo.
Regulagem do
Adubo
Tabela de
dosagem para
a regulagem
do adubo e de
semente
Regulagem de
Semente
20
TABELA DE DOSAGEM
21
9- LUBRIFICAÇÃO / MANUTENÇÃO
9.1- LUBRIFICAÇÃO
A lubrificação garante o bom funcionamento e desempenho dos sistemas mecânicos de

do seu equipamento. Antes de iniciar o trabalho, verifique sempre se o equipamento está
adequadamente lubrificado, caso necessário, faça a lubrificação. Esta prática prolonga
a vida útil das peças móveis e ajuda a evitar gastos com a manutenção e troca de
componentes.
Segue abaixo, a periodicidade que deve seguida para a lubrificação de determinados

componentes do seu equipamento.
CORRENTES PERÍODO DE 10 HORAS
ROLAMENTOS BLINDADOS A CADA TRABALHO

ENGRENAGENS PERÍODO DE 10 HORAS
GRAXEIRAS PERÍODO DE 10 HORAS
MANCAIS PERÍODO DE 10 HORAS
DEMAIS PEÇAS PERÍODO DE 48 HORAS
- Utilize graxa a base de Lítio NGL 13 SAE 30 para lubrificação.
- Sempre verifique qualidade do óleo no sistema hidráulico do trator. Em caso de má

qualidade, troque-o imediatamente, caso contrário implicará na perda da garantia do
sistema hidráulico da carreta.
- Não verifique vazamentos no circuito hidraulico com as mãos, pois a alta pressão pode
provocar grave lesao.
22
Na vareta realizar a lubrificação a cada 10h de trabalho. No fuso de regulagem de pressão

manter lubrificado (verificar visualmente).
Graxeiras
Lubrificar a
cada 6 horas de
trabalho.
23
9.2- MANUTENÇÃO NO PERÍODO ENTRE SAFRAS
O armazenamento de sua Plantadora/Semeadora é muito importante para a vida útil dos

sistemas e desempenho dos componentes.
Após o término da safra, limpe totalmente o reservatório e demais componentes com jato
de água pressurizada.
Lave a Plantadora/Semeadora com solução de querosene e óleo de mamona, na

proporção de 50% para evitar ferrugens nas partes móveis.
Calce a Carreta e retire os pneus para a conservação dos mesmos.

Pinte as partes necessitadas para evitar corrosão.
Lembre-se de que a durabilidade do equipamento também depende de uma boa

manutenção.
Lubrifique os rolamentos, engrenagens e graxeiras.
O REAPERTO DE PORCAS E PARAFUSOS DEVE SER FEITO

A CADA 24 HORAS DE TRABALHO
24
10- PROBLEMAS, CAUSAS E SOLUÇÕES
Segue abaixo, algumas situações que podem acontecer e também suas prováveis
soluções.
PROBLEMAS SOLUÇÕES
Se a corrente saltar fora Verificar o ajuste do esticador;
Alinhamento de engrenagens;
Lubrificar;
Se não ocorrer o aterramento suficiente da Verificar o nivelamento da semeadora;

semente Excesso de pressão no compactador;
Desarme da catraca Reduzir o excesso de graxa entre os den-

tes;
Limpar o dosador de adubo, possível com-
pactação do fertilizante;
Regular a catraca;
Disco Duplo não gira Diminua a pressão dos limpadores

internos dos discos;
Rolamento encravado, troque-o;
Lubrificar;
Caso ocorra alguma situação não prevista neste manual e não seja possível identificar de
imediato a causa ou uma possível solução para determinado problema, favor entrar em
contato com a sua revenda ou com a KF.
25
CATÁLOGO DE PEÇAS
PLANTADORA ADUBADORA DE
ARRASTO MONARCA
Cândido Godói - Janeiro de 2020
27
ÍNDICE
CHASSI�� 30
LANÇA COM TERCEIRO PONTO�� 32
SUPORTE DA LANÇA�� 33
CAIXA DE RECÂMBIO�� 34
TIRANTE CENTRAL DO CHASSI�� 35
PÉ DE DESCANSO�� 36
RODADO�� 37
BERÇO RESERVATÓRIOS DE SEMENTE�� 44
BERÇO RESERVATÓRIOS DE ADUBO�� 46
DOSADOR DE ADUBO POLITECNO�� 50
DOSADOR DE ADUBO TOPLANTING (OPCIONAL)�� 51
PLATAFORMA�� 52
PROTEÇÕES�� 54
LINHA DIANTEIRA PADRÃO�� 56
SULCADOR PADRÃO�� 58
SULCADORES ESPECIAIS COM CONDUTOR DESLOCADO�� 59
SULCADOR ESPECIAL COM DESARME (OPCIONAL)�� 60
LINHA DE PLANTIO COM CARDAN�� 61
LINHA DE PLANTIO�� 62
CARDAN�� 66
RESERVATÓRIO/DISTRIBIUIDOR DE SEMENTE�� 68
RESERVATÓRIO DE SEMENTE PIPOQUEIRA�� 70
RESERVATÓRIO DE SEMENTE PIPOQUEIRA TITANIUM�� 71
DISCO DUPLO SEMENTE�� 72
DISCO DUPLO ADUBO (OPCIONAL)�� 74
COMPACTADOR�� 76
MARCADOR DE LINHA�� 78
FLEXÍVEL HIDRÁULICO SEM MARCADOR DE LINHA�� 80
FLEXÍVEL HIDRÁULICO COM MARCADOR DE LINHA�� 82
ADESIVOS�� 84
29
CHASSI
31
9
1
7
13 5
8
15
19
14
27
21
3 25
23
12
11
30
ITEM CÓDIGO DESCRIÇÃO QTDE

1 030.036.001 RODA DENTADA 2
2 110.000.010 CORRENTE TRANSMISSÃO 2
3 110.000.014 BRAÇADEIRA 8
4 270.001.013 CORRENTE LATERAL 2
5 270.050.062 BARRA SEXTAVADA 6
6 270.200.054 LATERAL DE SUSTENTAÇÃO DA PLATAFORMA 1
7 701.150.003 BARRA MENOR ADUBO/SEMENTE 7/45 1
8 703.150.004 BARRA MAIOR ADUBO/SEMENTE 8/45 1
8 701.150.004 BARRA ADUBO/SEMENTE 7/50 2
8 707.150.003 BARRA ADUBO/SEMENTE 9/50 - 10/45 - 10/50 2
8 709.150.004 BARRA ADUBO/SEMENTE 11/45 - 11/50 2
9 CM-130.050.001 CAIXA DE RECAMBIO (SEM AS BARRAS) 2
10 CM-270.001.011 ESTICADOR CORRENTE LATERAL 4
11 CM-270.001.012 PÉ DE DESCANSO 2
12 CM-270.200.000 CM-SUPORTE DA LANÇA 2
13 CM-270.200.017 SINALIZADOR GIRO CATRACA 2
14 CM-274.200.004 LANÇA COM TERCEIRO PONTO 1
15 CM-700.200.003 TORRE BERÇO CAIXA SEMENTE 2
16 CM-700.350.001 BARRA TRANSMISSÃO ADUBO 2
17 CS-043.040.000 PINO ENGATE 1
18 CS-270.100.009 SUPORTE DE FIXAÇÃO DA CAIXA 2
19 CS-701.100.000 CHASSI 7/45 1
19 CS-702.100.000 CHASSI 7/50 1
19 CS-703.100.000 CHASSI 8/45 1
19 CS-704.100.000 CHASSI 8/50 1
19 CS-705.100.000 CHASSI 9/45 1
19 CS-706.100.000 CHASSI 9/50 1
19 CS-707.100.000 CHASSI 10/45 1
19 CS-708.100.000 CHASSI 10/50 1
19 CS-709.100.000 CHASSI 11/45 1
19 CS-710.100.000 CHASSI 11/50 1
20 MP-1211 CONTRAPINO 3/16"X1.1/4" 4
21 MP-3532 MOLA SUSTENTAÇÃO DOS FLEXÍVEIS HIDRÁULICOS 1
22 MP-4429 PINO QUEBRA DEDO Ø1/4" x 2" 1
23 MP-7011 PORCA SEXTAVADA M12 1
24 MP-7108.1 PORCA SEXTAVADA TRAVANTE M8 MA (8.8) 13
26 MP-7358 PARAFUSO SEXTAVADO M8x30 MA 12
29 MP-8004 ARRUELA LISA M12 1
30 SC-121.003.002 BUCHA DE FIXAÇÃO SEXTAVADA 16
31 SC-121.003.005 SUPORTE ESTICADOR DA CORRENTE 2
32 SC-130.016.001 ROLAMENTO QUADRADO MANCALIZADO 2
33 SC-130.016.002 ROLAMENTO SEXTAVADO 16Z MANCALIZADO 5
31
LANÇA COM TERCEIRO PONTO
5 11
10 8

1 043.001.013 PINO DA LANÇA TERCEIRO PONTO 1
2 110.010.001 PINO 2
3 700.100.001 PINO ENGATE MAQUINA/TERCEIRO PONTO 1
4 CS-065.020.000 HASTE DIREITA 1
5 CS-065.021.000 HASTE ESQUERDA 1
6 CS-065.022.000 TUBO CENTRAL 1
7 CS-065.023.000 PORCA CABO 1
8 CS-110.112.001 SUPORTE DO ENGATE DA LANÇA 1
9 CS-700.150.001 LANÇA 1
10 MP-4415 PINO QUEBRA DEDO Ø3/8"x2".1/2" 4
11 MP-4420 PINO R 4,5MM 2
32
SUPORTE DA LANÇA
8
11
1
7
6
5
2
10
4

1 110.000.014 ABRAÇADEIRA 6
3 CS-270.200.001 REFORÇO E SUPORTE DA LANÇA 1
4 CS-270.200.002 SUPORTE ARTICULAÇÃO LANÇA 1
5 CS-270.200.004 PINO ENGATE LANÇA 1
6 CS-270.200.019 PINO TRAVA LANÇA 1
7 MP-4450 PINO QUEBRA DEDO Ø5/16"x2"( 8x50.8 ) 2
9 MP-7706.1 PARAFUSO SEXTAVADO M16x80 (8.8) MA 6
10 MP-7707.1 PARAFUSO SEXTAVADO M16x90 MA 8.8 12
11 MP-8007 ARRUELA LISA M16 17x30x2.75 23
33
CAIXA DE RECÂMBIO
13
15
12
14
18
8
3
2
11
7
4
17 6
10
9 20
16 21

1 130.050.004 TAMPA SUPERIOR 2
2 130.050.017 MOLA 4
3 130.050.028 BUCHA 6
4 130.050.048 EIXO 2
5 CS-130.050.000 CAIXA RECÂMBIO 1
6 CS-130.050.040 ALAVANCA DO CAMBIO 2
7 CS-130.050.041 SUPORTE DO RECÂMBIO 2
8 CS-130.051.100 PINHEIRINHO DE ENGRENAGENS RECAMBIO 3
9 CS-130.051.120 ENGRENAGEM INTERMEDIÁRIA 2
10 MP-0305 ARRUELA LISA 3/8" (INÓX) 8
11 MP-1200 CONTRAPINO 3/16"X1" 4
12 MP-3467 FLANGE PARA ROLAMENTO (SEXTAVADO) 12
13 MP-4007 PARAFUSO FRANCES MA 10X25 RI 8.8 ZA 12
14 MP-4513 PORCA SEXTAVADA M10 (8.8) 12
15 MP-4982 ROLAMENTO SEXTAVADO 206 6
16 MP-5051 ROLAMENTO 6200ZZ (10x30x9) 2
34
TIRANTE CENTRAL DO CHASSI
10 11
7
3
8
2
11
6 1

1 011.042.003 PRESILHA 1
2 043.001.009 SUPORTE FIXADOR MANGUEIRA 1
3 110.000.014 BRAÇADEIRA 1
4 130.000.001 BRAÇADEIRA 1
5 CS-270.200.015 TIRANTE SOLDADO PLENA 1
35
PÉ DE DESCANSO
7
8
5
6

1 110.000.014 BRAÇADEIRA 2
2 CS-270.001.012 SUPORTE DO PÉ DESCANSO 1
3 CS-270.001.013 PÉ DE DESCANSO 1
4 CS-270.001.014 PINO DO PÉ DE DESCANSO 1
5 MP-4427 PINO R 6mm - 88mm 1
6 MP-7112 PORCA SEXTAVADA TRAVANTE M16 MA 4
36
RODADO
3
2

1 270.061.065 CILINDRO HIDRÁULICO 1
2 CM-270.055.003 BRAÇO ARTICULADO PARA RODADO 1
3 CS-270.050.115 PROTEÇÃO CORRENTE RODADO 1
4 CS-270.051.003 SUPORTE DE FIXAÇÃO DIANTEIRO DO RODADO 1
5 CS-270.055.001 SUPORTE DO RODADO 1
6 CS-270.055.003 SUPORTE SUPERIOR DA ARTICULAÇÃO 1
7 CS-270.055.004 SUPORTE INFERIOR DA ARTICULAÇÃO 1
8 CS-270.500.108 BRAÇO DE FIXAÇÃO TRASEIRO DO RODADO 1
9 SC-110.099.002 RODADO 2
37
RODADO
91
109
50 66
53
37 36
99
89 94
114 88 61
112
60 72
DETALHE A
85 8
109
74 80
106
42
26
47
4
114 76
87 89
5
25 14 63 102
109
49 18 75 80
73 12 21
45 107 19 46 40
96
32 16
43 24 20 39
51 34
44 15
84
3
33 17
100
28
A
93
3 35
52
82
30
52 54
70 90
13
86 23
83 38 1 98
29
10 6 31
71
9
11 89
22
115 62
77
68
97
65
81
79
38

1 011.042.002 ENGRENAGEM 1
3 030.036.001 RODA DENTADA 3
4 030.036.003 RODA DENTADA 1
5 030.036.007 BUCHA DE FIXAÇÃO 16
7 060.008.010 ARRUELA CALÇO 2
8 110.000.014 BRAÇADEIRA 5
9 110.024.001 MANCAL DA RODA 2
10 110.024.007 PORCA C/ ENCOSTO 2
11 110.024.008 EIXO 1
12 110.054.010 CARRETEL ESTICADOR DA CORRENTE 1
13 110.066.005 PARAFUSO CÔNICO 1
14 110.200.001 BUCHA SEXTAVADA 1
15 110.200.005 CATRACA ESQUERDA 1
16 110.200.008 ARRUELA DE DESGASTE MAIOR CATRACA 2
17 110.200.009 MOLA 1
18 110.200.011 ARRUELA DE DESGASTE MENOR CATRACA 1
19 110.200.103 CATRACA COM ENGRENAGEM 1
20 110.200.106 ACIONADOR DA CATRACA 2
21 110.200.115 RODA DENTADA 1
22 113.024.010 FLÂNGE 2
23 120.027.041 EIXO DO ESTICADOR 1
24 120.027.071 CORRENTE 1
25 120.040.005 ARRUELA DE ENCOSTO 2
26 130.000.001 ABRAÇADEIRA 1
27 190.027.037 CALÇO MÓVEL DA RODA 2
28 270.050.033 ARRUELA INTERNA DO EIXO DE ARTICULAÇÃO 4
29 270.050.052 EIXO SEXTAVADO 1
30 270.050.053 EIXO SEXTAVADO 1
31 270.050.055 CHAPA TRAVANTE 1
32 270.050.056 BUCHA/CALÇO DA ENGRENAGEM DUPLA 1
34 270.050.059 ARRUELA INTERNA 3
35 270.050.062 BARRA SEXTAVADA 1
36 270.050.071 BASE DE ENCAIXE 1
37 270.050.075 HASTE ACIONADORA 1
38 270.050.080 CALÇO DO ROLAMENTO 2
39 270.050.084 SUPORTE DA VARETA 1
40 270.050.085 CHAPA FIXADORA 1
41 270.050.088 CALÇO DA RODA 1
42 270.055.006 PINO DO CILINDRO DO RODADO 1
43 270.055.008 PINO DO CILINDRO RODADO 1
44 270.055.009 FIXADOR DO PINO DO CILINDRO DO RODADO 2
46 700.350.008 VARETA 1
47 CS-270.050.006 EIXO DE ARTICULAÇÃO DP BRAÇO 2
48 CS-270.050.007 EIXO DE ARTICULAÇÃO DO RODADO 2
49 CS-270.050.011 ESTICADOR DE CORRENTE DO RODADO 1
50 CS-270.050.012 ACIONADOR DA CATRACA 1
51 CS-270.050.014 ENGRENAGEM DUPLA 1
39
RODADO
91
109
50 66
53
37 36
99
89 94
114 88 61
112
60 72
DETALHE A
85 8
109
74 80
106
42
26
47
4
114 76
87 89
5
25 14 63 102
109
49 18 75 80
73 12 21
45 107 19 46 40
96
32 16
43 24 20 39
51 34
44 15
84
3
33 17
100
28
A
93
3 35
52
82
30
52 54
70 90
13
86 23
83 38 1 98
29
10 6 31
71
9
11 89
22
115 62
77
68
97
65
81
79
40

52 CS-270.050.016 RODA DENTADA 1
53 CS-270.050.104 VARETA DA CATRACA 1
54 CS-270.050.115 PROTEÇÃO CORRENTE RODADO 1
55 CS-270.051.003 SUPORTE DE FIXAÇÃO DIANTEIRO DO RODADO 1
56 CS-270.055.001 SUPORTE DO RODADO 1
57 CS-270.055.002 BRAÇO DO RODADO 1
58 CS-270.055.003 SUPORTE DA ARTICULAÇÃO 1
59 CS-270.055.004 SUPORTE DA ARTICULAÇÃO 1
60 CS-270.500.108 BRAÇO DE FIXAÇÃO TRASEIRO DO RODADO 1
61 MP-0078 ANEL ELÁSTICO E-19 3
62 MP-0105 ARO 5.1/2"x15" 2
63 MP-0260 ARRUELA DE PRESSÃO M10 14
64 MP-0280 ARRUELA LISA 1/4 ZA 2
65 MP-1075 CAMARA DE AR PA 15-16" 2
66 MP-1150 CONTRAPINO 1/8"x1" 3
68 MP-1220 CONTRAPINO 3/16"x2" (4,76x50,8mm) 2
69 MP-1240 CONTRAPINO 1/4''X1/2'' 5
70 MP-1260 CONTRAPINO 1/4"X2.1/2" (6.35X63.5) 4
71 MP-1556 CHAVETA 10x10x35 2
72 MP-3467 FLANGE PARA ROLAMENTO (SEXTAVADO) 12
73 MP-3586 MOLA TORCAO DIREITA ESTICADOR 1
74 MP-4022 PARAFUSO FRANCÊS M10x35 (8.8) 4
75 MP-4139 PARAFUSO ALLEN 6X20 10.9 6
76 MP-4158 PARAFUSO ALLEN 8X20 S/CABECA 16
77 MP-4249 PARAFUSO RECARTILHADO 5/8"x55 MB 10
78 MP-4405 PINO QUEBRA DEDO Ø1/4"x1.1/2" 1
79 MP-4475 PNEU-700 X 15 2
81 MP-4637 PORCA SEXTAVADA CÔNICA 5/8" UNF (8.8) 10
82 MP-4883 RETENTOR MEDIO (87X48)1855 VERCELI 2
83 MP-4886 RETENTOR 95X65X12 (379 BR). 2
84 MP-4931 ROLAMENTO INA 110390 BRAZILN10 BLINDADO 1
85 MP-4982 ROLAMENTO SEXTAVADO 206 6
86 MP-5066 ROLAMENTO CONE CAPA 32210 2
87 MP-5071 BUCHA AUTOLUBRIFICAN METAL GSM-4044-40 # 8
88 MP-5076 BUCHA AUTOLUBRIFICAN MET GSM 2023-21.5 # 2
89 MP-7013.1 PORCA SEXT M16x2 8.8 DIN 934 24
96 MP-7169 PORCA SEXTAVADA TRAVANTE M30 MB 4
97 MP-7259 PORCA SEXTAVADA CASTELO M30 MB 2
100 MP-7424.1 PARAFUSO SEXT M12x35x1.75 MA (8.8) 2
41
RODADO
91
109
50 66
53
37 36
99
89 94
114 88 61
112
60 72
DETALHE A
85 8
109
74 80
106
42
26
47
4
114 76
87 89
5
25 14 63 102
109
49 18 75 80
73 12 21
45 107 19 46 40
96
32 16
43 24 20 39
51 34
44 15
84
3
33 17
100
28
A
93
3 35
52
82
30
52 54
70 90
13
86 23
83 38 1 98
29
10 6 31
71
9
11 89
22
115 62
77
68
97
65
81
79
42

104 MP-7700.1 PARAFUSO SEXTAVADO M16x50 (8.8) MA ZA 12
115 MP-8201 GRAXEIRA M6X1 4
116 185.004.017 ARRUELA DE ENCOSTO (ZINCADA) 4
117 MP-4008 PARAFUSO FRANCES MA 10X30 8.8 ZA 8
43
BERÇO RESERVATÓRIOS DE SEMENTE
12 2
3
6
9
25
19 19
14
22 1
11
19
10 13
32
29 8
4 21
24
16
18
17
15
44

1 110.060.003 TAMPA DO MANÍPULO 4
2 110.084.003 ARTICULADOR DAS TAMPAS 8
3 110.084.004 TUCHO DO ARTICULADOR DAS TAMPAS 16
4 110.150.025 CHAPA DA GAVETA 7
5 130.084.001 RESERVATÓRIO 2
6 130.085.001 RESERVATÓRIO 1
7 130.085.002 TAMPA DO RESERVATÓRIO 4
8 270.200.030 LATERAL DIREITA BERÇO SEMENTE 1
9 270.200.032 LATERAL ESQUERDA BERÇO SEMENTE 1
10 CS-110.150.002 SAÍDA DO RESERVATÓRIO 7
11 CS-270.200.011 UNIÃO DO BERÇO SEMENTE 2
12 CS-270.200.016 PEGADOR DE MÃO ESQUERDA 1
13 CS-270.200.017 PEGADOR DE MÃO DIREITO PLENA 1
14 CS-701.150.001 PERFIL BERÇO 4
14 CS-702.150.001 PERFIL BERÇO 7/50 4
14 CS-703.150.001 PERFIL BERÇO 8/45 4
14 CS-704.150.001 PERFIL BERÇO 8/50 4
14 CS-705.150.001 PERFIL BERÇO 9/45 4
14 CS-706.150.001 PERFIL BERÇO 9/50 4
14 CS-707.150.001 PERFIL BERÇO 10/45 4
14 CS-708.150.001 PERFIL BERÇO 10/50 4
14 CS-709.150.001 PERFIL BERÇO 11/45 4
14 CS-710.150.001 PERFIL BERÇO 11/50 4
15 MP-1947.1 ABRACADEIRA PARA COND.44-57 HIPER PLUS 7
16 MP-1947.2 ABRAÇADEIRA 57-76 7
17 MP-3507 MANGOTE SANFONADO COMP-530 - 54 RAIAS 7
20 MP-4583 PORCA SEXT. TRAV. MA 12MM INOX 16
24 MP-7294 PORCA BORBOLETA M8 7
26 MP-7932.1 PARAFUSO FRANCÊS M12x30x1.75 8.8 MA 6
27 MP-7939 PARAFUSO FRANCÊS M12x35 MA (INÓX) 16
45
BERÇO RESERVATÓRIOS DE ADUBO
12
15
13
11
14
22
38
8 30
10
36
16
33
19
2
5
27 7
23 49
24
1 26
4
29
17 18
28
41
21 48
3
42
32
9
20
21
46

1 011.042.066 CONDUTOR CURTO DO ADUBO 7
2 011.042.194 DOSADOR DE ADUBO POLITECNO 7
2 011.042.100 DOSADOR TOPLANTING (OPCIONAL) 7
3 110.000.014 BRAÇADEIRA 1
5 120.065.120 BUCHA CALÇO 6
7 270.200.046 BARRA ADUBO CAIXA TRANSMISSÃO 2
8 270.500.103 LATERAL ESQUERDA BERÇO ADUBO 1
9 270.500.104 LATERAL DIREITA BERÇO ADUBO 1
10 280.010.008 ARRUELA DO MANCAL 2
11 280.087.001 RESERVATÓRIO DE ADUBO 2
12 280.087.002 TAMPA RESERVATÓRIO ADUBO 6
13 280.087.003 EIXO 6
14 280.088.001 RESERVATÓRIO DE ADUBO 1
15 280.088.002 TAMPA RESERVATÓRIO ADUBO 3
16 701.150.003 BARRA MENOR ADUBO/SEMENTE 7/45 - 7/50 1
16 703.150.003 BARRA ADUBO 8/50 1
16 705.000.002 BARRA ADUBO 9/50 - 10/45 1
17 701.150.004 BARRA MAIOR ADUBO/SEMENTE 7/45 - 7/50 1
17 704.150.004 BARRA ADUBO 8/50 1
17 707.150.003 BARRA ADUBO 9/50 - 10/45 1
17 709.150.004 BARRA ADUBO 10/50 - 11/45 - 11/50 2
18 CS-270.200.008 CS-APOIO CENTRAL FRONTAL BERÇO ADUBO 1
19 CS-270.200.009 CS-SUPORTE TRASEIRO BERÇO ADUBO 1
20 CS-270.200.010 UNIÃO BERÇO ADUBO 2
21 CS-270.200.016 CS-PEGADOR DE MÃO ESQUERDA 1
22 CS-270.200.017 CS-PEGADOR DE MÃO DIREITO PLENA 1
23 CS-701.150.001 PERFIL BERÇO 7/45 4
23 CS-702.150.001 PERFIL BRAÇO 7/50 4
23 CS-703.150.001 PERFIL BRAÇO 8/45 4
23 CS-704.150.001 PERFIL BRAÇO 8/50 4
23 CS-705.150.001 PERFIL BRAÇO 9/45 4
23 CS-706.150.001 PERFIL BRAÇO 9/50 4
23 CS-707.150.001 PERFIL BRAÇO 10/45 4
23 CS-708.150.001 PERFIL BRAÇO 10/50 4
23 CS-709.150.001 PERFIL BRAÇO 11/45 4
23 CS-710.150.001 PERFIL BRAÇO 11/50 4
24 MP-0039 ABRACADEIRA NYLON 280X4.8 MM 7
25 MP-0281 ARRUELA LISA (INÓX) 1/4" 63
26 MP-1029.1 CAIXA TRANSMISSAO CARDAN 84MM METAL 4
27 MP-1947.1 ABRACADEIRA PARA COND.44-57 HIPER PLUS 7
28 MP-3206 GRAMPO DO MANGOTE 7
29 MP-3470 MANGOTE SANFONADO 7
30 MP-3472 FLANGE PARA ROLAMENTO SEXTAVADO PFL 205 4
31 MP-3822 PARAFUSO SEXTAVADO INOX 1/4"X1.1/4" 28
47
BERÇO RESERVATÓRIOS DE ADUBO
12
15
13
11
14
22
38
8 30
10
36
16
33
19
2
5
27 7
23 49
24
1 26
4
29
17 18
28
41
21 48
3
42
32
9
20
21
48

34 MP-4407 PINO ELÁSTICO Ø6X30 4
35 MP-4491 PORCA SEXTAVADA INÓX 1/4" 28
36 MP-4536 ROLAMENTO QUADRADO 5/8" GBR 205 2
37 MP-4583 PORCA SEXT. TRAV. MA 12MM INOX 16
43 MP-7911.1 PARAFUSO FRANCÊS M8x25 MA (8.8) 4
45 MP-7939 PARAFUSO FRANCÊS M12x35 MA (INÓX) 16
50 270.200.041 ARRUELA INOX 12.3X30X3 20
49
DOSADOR DE ADUBO POLITECNO

10
3
1 6
4
11 2
18
8
8
12
15 1
8 9
13
20
22
7
23
16
19
24
17
21
14

1 --- ARRUELA 5
2 --- ARRUELA 1
3 --- ARRUELA DE PRESSÃO 4
4 --- PARAFUSO SEXTAVADO 1
5 --- PARAFUSO SEXTAVADO 4
6 --- PORCA 4
7 011.042.096 CONDUTOR HELICOIDAL 1
8 MP-6101 ROLAMENTO 6006 2RS 4
9 MP-6102 PINHÃO LONGO 1
10 MP-6103 MANCAL 1
11 MP-6105 PINHÃO CURTO 1
12 MP-6108 BUCHA DO ROLAMENTO 1
13 MP-6112 ARRUELA DE VEDAÇÃO 1
14 ME-6114.1 TAMPA 1
15 MP-6180 CARCAÇA 1
16 MP-6180.1 PROTEÇÃO INTERNA 1
17 MP-6180.14 EIXO CONDUTOR 1
18 MP-6180.2 TAMPA PROTETORA 1
19 MP-6180.3 DIRECIONADOR DE FLUXO 1
20 MP-6180.4 ARRUELA DE DESGASTE 1
21 MP-6180.5 BUCHA AUTO LUBRIFICANTE 1
22 MP-6180.6 ARRUELA 1
23 MP-6180.8 TAMPA LATERAL 1
24 MP-6180.9 TRAVA DE BORRACHA 1
50
DOSADOR DE ADUBO TOPLANTING (OPCIONAL)

2 MP-1822 ENGRENAGEM 1
3 MP-1822.1 FIXADOR ENGRENAGEM 1
4 MP-1822.2 ENGRENAGEM ESQUERDA 1
5 MP-1822.3 ENGRENAGEM DIREITA 1
7 MP-1822.4 BASE RESERVATÓRIO 1
8 --- --- ---
9 MP-1822.5 PINHÃO ACIONADOR 1
10 MP-1822.6 DUTO ESQUERDO 1
11 MP-1822.7 DUTO DIREITO 1
12 MP-1822.8 LUVA ENGRENAGEM 2
13 MP-1822.9 PRESILHA 1
14 MP-1822.10 FIXADOR ENGRENAGEM MOTRIZ 1
15 MP-1822.11 EIXO ESQUERDO 1
16 MP-1822.12 EIXO DIREITO 1
17 MP-1822.13 CONE 1
18 MP-1822.14 ARRUELA 2
19 MP-1822.15 TAMPA LATERAL 2
20 MP-1822.16 LUVA FRONTAL 2
21 MP-1822.17 TAMPA FRONTAL 1
22 --- --- ---
23 MP-1822.18 PROTETOR 1
24 --- --- ---
25 011.042.223 HELEICOIDAL 2
26 --- ADESIVO 4
27 011.042.221 HELEICOIDAL 2
51
PLATAFORMA
18
12
9 7
15
13
4
19
12
18 9
3 2
11
14
52

1 270.002.018 PRESILHA DA PLATAFORMA DO OPERADOR 3
2 270.007.005 DEGRAU SUSPENSO ESCADA FLEXÍVEL 2
3 270.007.006 LATERAL FLEXIVEL DA ESCADA 4
4 270.200.054 LATERAL DE SUSTENTAÇÃO DA PLATAFORMA 2
5 280.007.005 CHAPA PARA REFOÇO 8
6 CS-270.007.000 CONJUNTO SOLDADO ESCADA FLEXÍVEL 2
7 CS-700.100.008 APOIO CENTRAL DA PLATAFORMA MONARCA 1
8 CS-701.102.001 PLATAFORMA 7/45 2
8 CS-702.102.001 PLATAFORMA 7/50 2
8 CS-703.102.001 PLATAFORMA 8/45 2
8 CS-704.102.001 PLATAFORMA 8/50 2
8 CS-705.102.001 PLATAFORMA 9/45 2
8 CS-706.102.001 PLATAFORMA 9/50 2
8 CS-707.102.001 PLATAFORMA 10/45 2
8 CS-708.102.001 PLATAFORMA 10/50 2
8 CS-709.102.001 PLATAFORMA 11/45 2
8 CS-710.102.001 PLATAFORMA 11/50 2
53
2
5
3
4
18
13
11
14
16
17
10
9 15
12
54

1 110.018.006 GRAMPO X ALAMBRADO 4
2 110.018.007 GRAMPO T ALAMBRADO 36
4 274.006.002 TUBO INTERMEDIÁRIO 4
5 701.102.002 TUBO INTERMEDIÁRIO 7/45 6
6 CS-270.006.000 SUPORTE DIREITO DAS PROTEÇÕES 1
7 CS-270.006.001 SUPORTE ESQUERDO DAS PROTEÇÕES 1
8 CS-270.006.002 SUPORTE CENTRAL DAS PROTEÇÕES 2
13 MP-7612.1 PARAFUSO SEXTAVADO M6x45 MA (8.8) 22
14 MP-7933 PARAFUSO FRANCÊS M12x35X1.75 8.8 MA 4
18 MP-8564 PARAFUSO AUTO BROCANTE 4,8 X 19MM CAB 5/16" 22
55
LINHA DIANTEIRA PADRÃO 8
30 12
39
19
41 52
46 39
49 4
30
27
24
42
5 9
10 6
14
48 15 49
44
20 40 26
33 41
21
42 46
32 25
13 50
48
17
11 40
38 22
35 16
51
18
45
7
28 52
31
1
34
29
3
2
54 55 37 51
56
36
18
35
56
TEM CÓDIGO DESCRIÇÃO QTDE

1 011.033.003 ANEL DO DISCO DE CORTE 1
2 043.109.003 EIXO DO DISCO DE CORTE 1
3 043.109.007 PROTETOR DO RETENTOR 2
4 110.000.014 BRAÇADEIRA 2
5 110.040.001 MOLA DE COMPRESSÃO 1
7 110.047.001 CUBO DO DISCO DE CORTE (HIPER PLUS) 1
9 110.140.015 MOLA DE COMPRESSAO DO SULCADOR DE DESARME 1
10 110.146.025 MOLA DE COMPRESSÃO INTERNA 1
11 120.040.005 ARRUELA DE ENCOSTO 1
12 170.020.031 BUCHA FIXADOR VARETA DA LINHA ARROZEIRA 1
13 185.004.017 ARRUELA DE ENCOSTO (ZINCADA) 2
14 270.032.013 BUCHA SEPARADORA GUIA VARETA 1
15 270.032.016 CALÇO 1
16 700.042.001 SUPORTE DO DISCO DE CORTE 1
17 700.250.020 PINO 1
18 700.250.022 BUCHA DO GARFO 2
19 700.250.044 REGULADOR DE PRESSÃO 1
20 CS-110.043.000 HASTE DA MOLA 1
21 CS-270.032.001 SUPORTE DA LINHA 1
22 CS-700.250.005 EIXO ROSCADO LINHA DIANTEIRA 1
23 CS-700.250.008 SUPORTE DIREITO GUIA VARETA SULCADOR 1
24 CS-700.250.009 SUPORTE ESQUERDO GUIA VARETA SULCADOR 1
25 CS-700.250.010 BRAÇO DO SULCADOR 1
26 CS-700.250.011 VARETA LINHA SULCADOR 1
27 CS-700.251.005 GUIA REGULADOR 1
28 CS-700.253.001 GARFO DO DISCO DE CORTE 1
30 MP-0110 ANEL ELÁSTICO I-25MM 2
32 MP-1302.1 CONTRAPINO 1/4 X 1 2
35 MP-4640 PORCA SEXT. 3/4 UNF ZA 2
36 MP-4892 RETENTOR 0463 (DISCO CORTE LAT DUPLA) 2
39 MP-5074 BUCHA AUTOLUBRIFICAN METAL GSM1618-21 # 2
41 54
MP-7112.1 PORCA
55 SEXTAVADA TRAVANTE M16 MA (8.8) 8
42 MP-7114.1 PORCA SEXTAVADA TRAVANTE56M20 MA (8.8) 2
48 MP-8004 ARRUELA LISA M12 13x24x1.7 6
ITEM
53 CÓDIGO
MP-8205 DESCRIÇÃO
GRAXEIRA M10X1 QTDE
1
54 MP-1466 DISCO RETO 4.50x18" 1
55 MP-1468 DISCO ONDULADO 18" (12 ONDAS F80 6F) 1
56 MP-1472 DISCO THUNDER 18"X5MM 25 ONDAS (041818) 1
57
SULCADOR PADRÃO

1 110.147.007 PONTEIRA 1
2 CS-110.147.002 SULCADOR 1
3 CS-117.048.000 SUPORTE DO SULCADOR 1
5 MP-4495 PINO ELÁSTICO M10x24 2
7 MP-7011.2 PORCA SEXT. MA 12MM 8.8 ZA 1
8 MP-7643.1 PARAF SEXT M10x1.5x45 8.8 DIN 933 1
58
SULCADORES ESPECIAIS COM CONDUTOR DESLOCADO
13
12
10 1
11
2
7
9
8
6
13 12 1
10
11
9
8

1 CS-110.148.001 SUPORTE DO SULCADOR ESPECIAL 1
2 CS-110.148.201 SULCADOR ESPECIAL DESLOCADO DIR 1
2 CS-110.148.202 SULCADOR ESPECIAL DESLOCADO ESQ 1
5 CS-110.149.000 PONTEIRA SULCADOR SOLDADA 1
6 110.140.018 MOLA DE COMPRESSAO DO DESARME 1
7 110.148.008 ENCOSTO DA MOLA 2
8 MP-7493.1 PARAFUSO SEXTAVADO M20x70 MA 1
9 110.145.020 EIXO DO SULCADOR 1
11 MP-7015 PORCA SEXTAVADA MA M20 1
59
SULCADOR ESPECIAL COM DESARME (OPCIONAL)
14 11
13 5
10
12
9
8
7

1 110.140.018 MOLA DE COMPRESSAO DO DESARME 1
2 110.145.020 EIXO DO SULCADOR 1
3 110.146.025 MOLA DE COMPRESSÃO INTERNA 1
4 110.148.008 ENCOSTO DA MOLA 2
5 CS-110.148.001 SUPORTE DO SULCADOR ESPECIAL 1
6 CS-110.148.002 SULCADOR ESPECIAL DE ENGATE 1
7 CS-110.149.000 PONTEIRA SULCADOR SOLDADA 1
60
LINHA DE PLANTIO COM CARDAN

1 CM-270.030.021 LINHA DE PLANTIO 1
2 CM-226.034.000 CARDAN 1
3 SC-110.030.001 RESERVATÓRIO DE SEMENTE 1
4 110.035.035 CONDUTOR DE SEMENTE 1
61
LINHA DE PLANTIO
7
26
30 17
3 19
22 31
29
20 32
14 10 23
12
20
30
2
26
21
11
8
30 22
26
27
22
26 24
18
24
5
1 6 9
15
16
62

1 110.030.003 PINO 1
2 110.033.009 MOLA DE TRAÇÃO 2
3 110.034.000 ALAVANCA DAS MOLAS 1
4 110.034.004 ENGATE DA REGULAGEM 1
5 110.075.006 FECHO DO SISTEMA 1
6 110.075.008 HASTE COM ROSCA 1
8 CS-110.035.000 LINHA DE PLANTIO 1
9 CS-110.075.000 CABO TRAVA 1
10 CS-270.030.001 BRAÇO DO PANTOGRAFO SUPERIOR 1
11 CS-270.030.002 BRAÇO DO PANTOGRAFO INFERIOR 1
12 CS-270.030.003 SUPORTE DA LINHA TRASEIRA 1
15 MP-1240 CCONTRAPINO 1/4''X1/2'' 1
16 MP-1302.1 CONTRAPINO 1/4 X 1 1
20 MP-4746 REBITE SEGURANÇA 1/2"x1.3/4" 2
21 MP-4748 REBITE SEGURANCA 1/2X3.1/2 1
23 MP-7108 PORCA SEXT TRAV M8x1.25 DIN 985 2
30 MP-7716.1 PARAFUSO SEXTAVADO M16x180 (8.8) MA (94694 A2 - CISER ESPECIAL) 4
31 MP-7910 PARAFUSO FRANCÊS M8x20 MA 2
63
LINHA DE PLANTIO
3 32 7
31
27
4
17
10
12
19
30
20
2
14
21
11
22
28
26
18 24
15 16 5
1
6
9
13
64

1 110.030.003 PINO 1
2 110.033.009 MOLA DE TRAÇÃO 2
3 110.034.000 ALAVANCA DAS MOLAS 1
4 110.034.004 ENGATE DA REGULAGEM 1
5 110.075.006 FECHO DO SISTEMA 1
6 110.075.008 HASTE COM ROSCA 1
8 CS-110.035.002 SUPORTE LINHA TRASEIRA 1
9 CS-110.075.000 CABO TRAVA 1
10 CS-270.030.001 BRAÇO DO PANTOGRAFO SUPERIOR 1
11 CS-270.030.002 BRAÇO DO PANTOGRAFO INFERIOR 1
12 CS-270.030.003 SUPORTE DA LINHA TRASEIRA 1
15 MP-1240 CONTRAPINO 1/4''X1/2'' 1
16 MP-1302.1 CONTRAPINO 1/4 X 1 1
20 MP-4746 REBITE SEGURANÇA 1/2"x1.3/4" 2
21 MP-4748 REBITE SEGURANCA 1/2X3.1/2 1
31 MP-7716.1 PARAFUSO SEXTAVADO M16x180 (8.8) MA (94694 A2 - CISER ESPECIAL) 4
32 MP-7910 PARAFUSO FRANCÊS M8x20 MA 2
65
CARDAN
13
24
7
9
18
17
10
19
15
2
16
23
20
12
4
11 8
22
18
24
14
66

1 110.035.035 CONDUTOR DE SEMENTE 1
2 110.038.002 COROA DA BASE 1
2 110.100.002 COROA DA BASE 1
3 110.100.004 EIXO DA COROA 1
4 110.100.005 PINHÃO DA BASE 1
5 110.100.007 EIXO QUADRADO DA TRASMISSÃO 1
6 110.100.012 SUPORTE DO PRATO MULTIPLO 1
7 120.065.120 BUCHA CALÇO 2
8 226.034.002 EIXO QUADRADO CARDAN 1
9 226.034.003 EIXO QUADRADO CARDAN 1
10 226.034.005 TUBO QUADRADO PARA CARDAN 1
12 MP-0124 ANEL ELÁSTICO I-47 1
13 MP-1029 CAIXA TRANSMISSÃO PLASTICO DA LINHA 2
15 MP-3471 MANGOTE SANFONADO PROTETOR EIXO CARDAN 1
20 MP-5097 ROLAMENTO 6005ZZ 2
67
RESERVATÓRIO/DISTRIBIUIDOR DE SEMENTE
22
25
21
12 10
3
19
18
16 12
12
21 11
17
20
6 23
5
14
24 15
13
21
68

1 011.042.012 ANÉL BASE 1
2 011.042.034 PENEIRA DE SOJA 1
3 011.042.056 ROLETE DUPLO (SOJA) 1
3 011.042.027 ROLETE DUPLO (MILHO) 1
4 011.042.158 PRATO DO BALDE 1
5 011.042.159 BASE DO PRATO 1
6 011.042.160 BUCHA 1
7 011.042.161 REGULADOR 1
8 110.086.002 TAMPA DO RESERVATÓRIO 1
9 110.086.005 BALDE 45 L 1
10 MP-1079 CARCAÇA 1
11 MP-3170 GATILHO 2
12 MP-3581 MOLA DO BALANCIN DE SEMENTE 3
13 MP-3590 MOLINHA DA PRESILHA PRATO 1
14 MP-4358 HASTE DA PRESILHA DO PRATO 1
15 MP-4410.1 PINO ELASTICO PRATO (POLITECNO) 1
16 MP-4411 PINO FIXADOR DO BALANCIM 4,75 X 52) MM 1
17 MP-4412 PINO FIXADOR DO GATILHO 4,75 X 29 MM 1
18 MP-4413 PINO LIMITADOR DO GATILHO 4,75 X 39 MM 1
19 MP-5118 BORRACHA SELECIONADORA 1
20 MP-6120 BUCHA 5
21 MP-7009 PORCA SEXTAVADA M8 MA (8.8) 7
23 MP-7623 PARAFUSO SEXTAVADO M8x50 RP 8.8 MA 1
69
RESERVATÓRIO DE SEMENTE PIPOQUEIRA
3
4

1 011.042.178 RESERVATORIO SEMENTE PIPOQUEIRA VERDE LIMAO POLITECNO 1
5 SC-121.006.006 PRATO DISTRIBUIDOR DE SEMENTE 1
70
RESERVATÓRIO DE SEMENTE PIPOQUEIRA TITANIUM

1 011.042.177 RESERVATORIO SEMENTE PIPOQUEIRA VERDE LIMAO TITANIUM 1
6 SC-121.006.011 DISTRIBUIDOR DE SEMENTE TITANIUM 1
71
DISCO DUPLO SEMENTE
15
16 15
22
13
25 24
11 9 23
21 10
8
6
5
2 26
20
18
19 17
4
1
19
12
14
72

1 043.009.010 TAMPA MANCAL DISCO DUPLO 2
2 052.010.002 EIXO DIREITO 1
3 052.010.003 EIXO ESQUERDO 1
4 052.039.002 JUNTA 2
5 052.039.003 ARRUELA 2
6 052.039.009 MANCAL 2
7 110.136.031 SUPORTE DIREITO DISCO DUPLO 1
7 110.036.032 SUPORTE ESQUERDO DISCO DUPLO 1
8 110.136.035 RASPADOR ESQUERDO DO SUPORTE DIREITO 1
8 110.036.037 RASPADOR ESQUERDO DO SUPORTE ESQUERDO 1
9 110.136.036 RASPADOR DIREITO DO SUPORTE DIREITO 1
9 110.036.038 RASPADOR DIREITO DO SUPORTE ESQUERDO 1
10 CS-110.136.001 SUPORTE DO CONDUTOR 1
11 CS-110.136.060 PROTEÇÃO DO DISCO DUPLO 1
15 MP-1451 DISCO RETO 15" X 3,5 C/ FURO 75MM 2
16 MP-4005 PARAF. MÁQU. CAB. CHATA M8x25 (8.8) 12
17 MP-4526 PORCA SEXTAVADA CASTELO M20 2
18 MP-4870 RETENTOR 131 DISCO DE CORTE/DUPLO D773 2
19 MP-4991 ROLAMENTO CONICO 30204 4
73
DISCO DUPLO ADUBO (OPCIONAL)
14
12
5
1
4
6
7
13
15
14
20
10 19
15
9 17 2
16
21
18
1
5
3 12
74

1 052.039.002 JUNTA 2
2 110.136.001 MANCAL 2
3 110.136.002 EIXO DIREITO 1
4 110.136.003 EIXO ESQUERDO 1
5 110.136.004 TAMPA DO MANCAL 2
6 110.136.012 FELTRO 2
7 110.136.020 ARRUELA DE VEDAÇÃO DISCO INA 2
8 110.136.027 SUPORTE DIREITO DO DISCO DUPLO 1
8 110.136.029 SUPORTE ESQUERDO DO DISCO DUPLO 1
9 110.136.041 LIMPADOR ESQUERDO DO SUPORTE DIREITO 1
9 110.136.043 LIMPADOR ESQUERDO DO SUPORTE ESQUERDO 1
10 110.136.042 LIMPADOR DIREITO DO SUPORTE DIREITO 1
10 110.136.044 LIMPADOR DIREITO DO SUPORTE ESQUERDO 1
14 MP-1451 DISCO RETO 15" X 3,5 C/ FURO 75MM 2
15 MP-4005 PARAF. MÁQU. CAB. CHATA M8x25 (8.8) 12
16 MP-4931 ROLAMENTO INA 110390 BRAZILN10 BLINDADO 2
17 MP-4932 ANEL DE VEDACAO F-110390 AV INOX D20 2
75
COMPACTADOR
35
24
35 7
12
14 12
41
24
11
18 15 20
19
37
13
17
31 35
44 21
16
42
5
45
36 32 47
22
10 33
4 29
30
25 23
9 46
27 2
34 38
3
36 39
6
40
8
47
1
33
2
28
46
29
43
38
23
76

1 011.021.015 CUBO 4
2 011.021.016 BUCHA 4
3 011.034.017 TAMPA 4
4 011.042.173 ARRUELA ESPASSADORA 8
5 011.047.001 PRATO DA RODA 4
6 011.048.001 PRATO RODA COMPACTADORA CÔNICA 4
8 110.063.004 BUCHA 2
9 110.063.015 BRAÇO DO COMPACTADOR 1
10 110.064.015 BRAÇO DO COMPACTADOR 1
11 110.066.003 ENCOSTO DA RODA 1
12 110.066.004 PUXADOR 2
14 110.070.007 ALAVANCA 1
15 110.070.009 MOLA 1
16 110.072.006 EIXO 1
17 CS-110.061.000 SUPORTE DO COMPACTADOR 1
18 CS-110.066.000 HASTE DA REGULAGEM 1
19 CS-110.071.002 SUPORTE DO EIXO 1
20 CS-110.072.000 CHASSI COMPACTADOR 1
21 MP-0412.3 BANDA DE COMPACTAÇÃO 2
22 MP-0412.7 BANDA COMPACTAÇÃO 2
23 MP-3291 JUNTA DO MANCAL (03 FUROS) 4
24 MP-3543 MOLA 2,00 MM (HYPER PLUS) 2
25 MP-4100 PARAFUSO SEXT. 5/8X1.3/4 ZA 1
26 MP-4280 PARAFUSO SEXTAVADO 5/8"x1.3/4" (ROSCA ESQUERDA) 1
28 MP-4890 RETENTOR 0266 (DISCO DUPLO) 249 INCOB 4
29 MP-4930 ROLAMENTO 6206 4
43 MP-7708.1 PARAFUSO SEXTAVADO M16X100 MA (8.8) 2
44 MP-7709 PARAFUSO SEXTAVADO M16x110 (8.8) MA 1
77
MARCADOR DE LINHA
26
13
31
29
12
24
30
14
6
20
8
2
18
10
26
30
7
9
15
31
19
28
26
27
32
5
25
4
3 23 22
16 11
21
78

1 043.009.010 TAMPA MANCAL DISCO DUPLO 1
3 052.039.002 JUNTA 1
4 110.113.020 EIXO DO MARCADOR DE LINHAS 1
5 110.113.024 ARRUELA VEDANTE 1
6 110.113.029 PRESILHA 1
7 110.113.030 TUBO ESPAÇADOR 2
8 110.113.033 PINO DO CILINDRO 1
9 110.113.051 TUBO INTERNO 1
10 110.113.070 LIMITADOR 1
11 253.113.004 MANCAL CONE CAPA DO MARCADOR DE LINHA 1
12 CS-110.113.004 EIXO DO MARCADOR 1
13 CS-110.113.061 SUPORTE INFERIOR 1
14 CS-110.113.062 BRAÇO MARCADOR DE LINHA 1
15 CS-253.113.003 SUPORTE DO DISCO 1
18 MP-1240 CONTRAPINO 1/4''X1/2'' 3
19 MP-1471 DISCO CÔNCAVO RECORTADO 4,00x18" (040490) 1
21 MP-4526 PORCA SEXTAVADA CASTELO M20 1
22 MP-4870 RETENTOR 131 DISCO DE CORTE/DUPLO D773 1
23 MP-4991 ROLAMENTO CONICO 30204 2
24 MP-5032 BUCHA IGLIDUR PLASTICO GSM 2023-21.5 2
30 MP-7709 PARAFUSO SEXTAVADO M16x110 (8.8) MA 4
79
FLEXÍVEL HIDRÁULICO SEM MARCADOR DE LINHA
8
12
DETALHE A
26
20
21
25 11
4
3
21
13 17
10
2 16
15
A
5
B
25
23
C 18
22
19
DETALHE C DETALHE B
80

1 110.016.004 BASE FIXADORA DA VALVULA MARCADOR LINHA 1
2 270.001.070 CHAPA SUPORTE VALVULA DIVISORA DE FLUXO 1
3 270.001.071 BASE DA VÁLVULA DIVISORA 1
4 270.060.002 MANGUEIRA HIDRÁULICA - 27 CM 1
10 MP-2498 BLOCO DE COMANDO FILTRO (BLFP2394) KHQ 00530 1
12 MP-5239 VÁLVULA DIVISORA DE FLUXO DUPLO 02014703 (CASAPPA) 1
13 MP-6446 ADAPTADOR RETO M JIC 37 1208 3/4" X 3/4" 4
18 MP-9500 ENGATE RÁPIDO MACHO 1/2" (2112-M) 2
19 MP-9501 PROTETOR P/ENGATE R.MACHO 1/2" (2112-PPM) 2
20 MP-9502 TEE MACHO JIC 3 LADOS IGUIAIS 3/4 IMPORTA 080808N 1
21 MP-9504 TERM. FEM. GIR JIC37 3/4X1/2 (FJ0808N) 7
22 MP-9506 TERM.90 GIR JIC37 3/4X1/2 (FJ900808N) 7
23 MP-9507 MACHO FIXO NPT 1/2 X1/2 (MN0808N) 2
24 MP-9511 ADAPTADOR MACHO NPT 1/2"xM JIC 3/4" (MN08-MJ08) 2
25 MP-9512 CAPA PARA MANGUEIRA 16
26 MP-9655 FILTRO DE OLEO HF705 20 070 SB040G 1
81
FLEXÍVEL HIDRÁULICO COM MARCADOR DE LINHA
17
22
38 4
28 11
30
18
15
2
12
24 16
9
22
10 13 1
13
35
29
37
DETALHE A
3
25
21
14
23
B
8
5
C
36
32
33
26
27
DETALHE C DETALHE B
82

1 270.001.070 CHAPA SUPORTE VALVULA DIVISORA DE FLUXO 1
2 270.001.071 BASE DA VÁLVULA DIVISORA 1
3 270.001.072 BASE SUPORTE DA VÁLVULA DO MARCADOR DE LINHA 1
8 270.061.001 MANGUEIRA HIDRÁULICA - 303,5 CM 2
13 CM-361.060.001 VÁLVULA MARCADOR DE LINHA 1
15 MP-2498 BLOCO DE COMANDO FILTRO (BLFP2394) KHQ 00530 1
17 MP-5239 VÁLVULA DIVISORA DE FLUXO DUPLO 02014703 (CASAPPA) 1
19 MP-6447 ADAPTADOR RETO M ORING JIC 37 1008 7/8"x3/4" 2
26 MP-9500 ENGATE RÁPIDO MACHO 1/2" (2112-M) 4
27 MP-9501 PROTETOR P/ENGATE R.MACHO 1/2" (2112-PPM) 4
28 MP-9502 TEE MACHO JIC 3 LADOS IGUIAIS 3/4 IMPORTA 080808N 1
29 MP-9503 TERMINAL. FEM. GIR JIC37° 7/16X1/4 (FJ0404N) 4
30 MP-9504 TERMINAL. FEM. GIR JIC37 3/4X1/2 (FJ0808N) 9
31 MP-9505 TERMINAL .90 GIR JIC37 7/16X1/4 (FJ900404N) 4
32 MP-9506 TERM.90 GIR JIC37 3/4X1/2 (FJ900808N) 5
33 MP-9507 MACHO FIXO NPT 1/2 X1/2 (MN0808N) 6
34 MP-9508 ADAPTADOR.M NPT 1/8X M JIC 7/16 (MN02-MJ04) FURACAO 2MM 4
35 MP-9509 ADAPT.M NPT 3/8X M JIC 7/16 (MN06-MJ04) 4
36 MP-9512 CAPA P/ MANGUEIRA 1/2 (CP 0208N) 20
37 MP-9513 CAPA PARA MANGUEIRA 1/4" 8
38 MP-9655 FILTRO DE OLEO HF705 20 070 SB040G 1
83
ADESIVOS
1 2 3 4 5
6 7 8
9 10 11
12 13
14
84

1 600.011.009 ADESIVO MANUAL 1
2 MP-6258 ADESIVO INSTRUÇÃO DISCO SEMENTE 1
3 MP-0393 ADESIVO IDENTIFICAÇÃO EMPRESA 1
4 132.066.006 ADESIVO TRIÂNGULO REFLETIVO 1
5 MP-0431.4 ADESIVO ADVERTÊNCIA 1
6 MP-0431.6 ADESIVO MANUTENÇÃO 1
7 MP-0431.5 ADESIVO LUBRIFICAÇÃO 1
8 MP-0431 ADESIVO TRANSPORTE 1
9 MP-0482 ADESIVO FLEXÍVEL HIDRÁULICO 1
10 MP-0481 ADESIVO LANÇA 1
11 MP-8998 ADESIVO CALÇO DE SEGURANÇA 1
12 MP-0787 ADESIVO LOGO KF MENOR 1
12 MP-0788 ADESIVO LOGO KF MAIOR 1
13 MP-0713 ADESIVO 7/45 DIANTEIRO 1
13 MP-0714 ADESIVO 7/45 TRASEIRO 1
14 MP -0783 ADESIVO MONARCA MAIOR 1
14 MP-0734 ADESIVO MONARCA MENOR 1
85
TERMO DE GARANTIA
A Indústria de Máquinas e Implementos Agrícolas KF Ltda., garante o produto aqui

caracterizado contra vícios ou defeitos de fabricação desde que comprovados dentro das
seguintes condições:
1 - DO PRAZO DE GARANTIA:
1.1- O prazo de garantia do produto é de doze meses, contados a partir da data em que o
produto foi entregue ao primeiro usuário/comprador.
1.2- O prazo de garantia deste produto foi estipulado levando em consideração a garantia
legal de 90 (noventa) dias nos termos do artigo 26, inciso II, do código de defesa do
consumidor e, a fábrica concede ao primeiro usuário/comprador a garantia contratual
adicional de 09 (nove) meses que, somados com o prazo de garantia legal, perfazem 12
(doze) meses de garantia do produto.
2 - O QUE CONSISTE A GARANTIA:
2.1- A presente garantia consiste no compromisso da Indústria de Máquinas e

Implementos Agrícolas KF Ltda., reparar ou fornecer gratuitamente, durante o
prazo descrito no item 1, na revenda autorizada KF ou em sua fábrica, as peças ou
componentes que apresentarem vícios ou defeitos de fabricação.
3 - FORMA E LOCAL A SER EXERCITADA A GARANTIA:
3.1 - Reclamações sobre eventuais vícios e defeitos durante o período de garantia

deverão ser apresentados aos revendedores autorizados da Indústria de Máquinas e
Implementos Agrícolas KF Ltda., que as encaminharão à fábrica juntamente com a peça
ou parte viciada/defeituosa que será substituída, caso o defeito seja reconhecido por esta.
3.2 - A garantia, dependendo das características de cada caso, poderá ser exercitada no
local em que estiver o produto, na revenda autorizada KF ou ainda na fábrica. O local de
realização da garantia será definido unicamente pelo fabricante.
3.3 - Os assistentes técnicos da fábrica irão examinar o produto, peças e/ou partes
do produto que supostamente apresentarem vícios ou defeitos de fabricação. Caso
os assistentes técnicos constatarem que os vícios ou defeitos são decorrentes de
fabricação, o fabricante irá reparar ou substituir os bens ou parte (s) com vício ou defeito,
de forma gratuita durante o período de garantia. Contudo a fabricante não poderá ser
responsabilizada, caso os assistentes técnicos constatarem que os vícios ou defeitos
são oriundos de outros motivos, decorrentes de atos ou omissões de terceiros. Nesta
situação, a fabricante poderá fazer a reparação ou substituição mediante autorização
do cliente/comprador, o qual deverá arcar com as despesas decorrentes destes
procedimentos.
4 - ÔNUS DO CLIENTE/COMPRADOR:
4.1 - O cliente/comprador é inteiramente responsável pelas despesas de transporte do

produto para conserto na revenda autorizada KF ou na fábrica,
86
inclusive durante o prazo de garantia.

4.2 - As peças que sofrerem desgaste natural em função do uso, deverão ser substituídas
periodicamente, de acordo com as especificações da fabricante. Tais custos sempre serão
suportados pelo cliente/comprador.
5 - ESTÃO EXCLUÍDOS DA GARANTIA:
5.1 - Não são garantidas pela Indústria de Máquinas e Implementos Agrícolas KF Ltda.,
peças avariadas por uso indevido e nem quaisquer desgastes decorrentes de uso normal.
5.2 - ATENÇÃO: O cliente/comprador perderá total e imediatamente a garantia do

produto, caso, seja constatado, qualquer uma das ocorrências abaixo relacionadas: A-O
produto tenha sido submetido ao uso impróprio ou anormal; B-Negligência na utilização
e manutenção do produto; C-Alterações de quaisquer características originais de fábrica
do produto, sem o consentimento expresso da fabricante; D-Tenha sido reparado
em assistência técnica diversa, sem o conhecimento ou consentimento expresso da
fabricante. E-Danos causados pela falta de manutenção ou uso de óleos e lubrificantes
inadequados ou de má qualidade; F-Quaisquer danos causados por atos ou omissões de
terceiros.
5.3 - Somente serão cumpridas as cláusulas do presente Termo de garantia se a ficha

anexa, que se refere a DECLARAÇÃO DE CIÊNCIA E RECEBIMENTO DO MANUAL
DO OPERADOR, DO TERMO DE GARANTIA E COMPROVANTE DE ENTREGA DO
PRODUTO, estiver devidamente preenchido e assinado pelo cliente/comprador e de
posse da Indústria de Máquinas e Implementos Agrícolas KF Ltda., no prazo de 30 (trinta)
dias, contados a partir da entrega do produto ao cliente/comprador. É imprescindível que
a referida declaração seja preenchida de forma legível.
6 - DIREITO DA FABRICANTE:
6.1 - A Indústria de Máquinas e Implementos Agrícolas KF Ltda., se reserva o direito de

efetuar alterações no produto sempre que for necessário, sem qualquer aviso prévio e
sem incorrer em obrigações de qualquer espécie.
7 - LIMITAÇÃO DE RESPONSABILIDADE DA FABRICANTE:
7.1 - A Indústria de Máquinas e Implementos Agrícolas KF Ltda., se isenta de qualquer

adequação realizada pelo cliente/comprador, cuja adequação foi efetuada sem a sua
devida autorização.
7.2 - A fabricante não assumirá nenhuma obrigação ou responsabilidade perante o

cliente/comprador ou qualquer outra pessoa ou entidade, com respeito a qualquer
responsabilidade, perda ou danos causados, direta ou indiretamente, inclusive de bens,
consequentes ou incidental(is) resultante(s) da operação ou uso do produto ou qualquer
violação dessa garantia.
87
DECLARAÇÃO DE CIÊNCIA E RECEBIMENTO DO MANUAL DE INSTRUÇÕES E CATÁLOGO DE

PEÇAS, TERMO DE GARANTIA E COMPROVANTE DO CHECKLIST PARA ENTREGA TÉCNICA.
2ª VIA - Cliente/Comprador
Após verificação das informações e preenchimento completo dos campos abaixo, destacar a primeira via e
enviar para a KF pelo site www.industrialkf.com.br e o documento físic o também deve ficar com a KF.
O NÃO ENVIO DESTE FORMULÁRIO IMPEDIRÁ AS ANÁLISES DE GARANTIA
Modelo da Máquina ou Implemento:.....................................................................................................

N° de série:........................................................... Nota Fiscal KF n°:.................................................
Data do carregamento/fatura:......../......./.............
Revenda:..............................................................................................................................................
Cidade:................................................. Estado:............................................... País:..........................
Vendedor da Revenda:.........................................................................................................................
Técnico Responável da Revenda:........................................................................................................
Nota Fiscal da Revenda n°:...........................................................Data de venda:......../......./.............
Nome do Comprador:...........................................................................................................................
IE ou CAD PRO:..................................................................................................................................
CPF:...........................................Telefone: (.......).................................ou: (.......)................................
Endereço:.............................................................................................................................................
Cidade:................................................................. CEP:....................................... Estado:..................
E-mail para contato com o cliente:.......................................................................................................
Data da entrega para o cliente/comprador:......../......./.............
CHECKLIST DE ENTREGA TÉCNICA (realizar o preenchimento, esclarecendo as dúvidas do cliente)

Manual de Instruções e Catálogo de Peças Manutenção do Equipamento
Tópicos Referentes ao Equipamento Cálculo de Dosagem
Normas de Segurança Tabelas de Dosagem
Regulagem e Funcionamento do Equipamento Orientação do Termo de Garantia
Opcionais, Instalação e Funcionamento Realizar o Preenchimento do Documento
Pontos de Lubrificação
Declaro, através deste documento, ter recebido o Manual de Instruções e Catálogo de Peças, bem como o Termo de Garantia com
todas as instruções necessárias, descritas de maneira clara e objetiva. Além disso, declaro ter recebido o produto especificado acima
em perfeitas condições de uso. Comprometo-me a ler e seguir estritamente todas as instruções contidas no Manual de Instruções e
no Termo de Garantia e explicações repassadas na entrega do produto, conforme assinaladas neste documento. Estou ciente de que
qualquer problema ou defeito causado por uso impróprio ou anormal do produto, negligência, alterações não autorizadas pela fábrica,
danos causados pela falta de manutenção ou uso de óleos lubrificantes inadequados, são circunstâncias que acarretam na perda de
garantia do produto concedida pela fábrica, conforme elucidado no Termo de Garantia. Ainda, declaro que, recebi uma cópia da referida
DECLARAÇÃO DE CIÊNCIA E RECEBIMENTO DO MANUAL DE INSTRUÇÕES E CATÁLOGO DE PEÇAS, TERMO DE GARANTIA E
COMPROVANTE DO CHECKLIST PARA ENTREGA TÉCNICA.
E, por ser verdade, assino abaixo, para os devidos fins de direito.
QUALQUER SOLICITAÇÃO DE ASSISTÊNCIA TÉCNICA E/OU REIVINDICAÇÃO DE GARANTIA

SOMENTE SERÁ ATENDIDA MEDIANTE A APRESENTAÇÃO DESTE DOCUMENTO
____________________________________ _____________________________________
Assinatura do Proprietário Assinatura do Responsável da Revenda
Data: ____/____/_________ Data: ____/____/_________
89
Indústria de Máquinas e Implementos Agrícolas KF LTDA
Rua Costa e Silva - 550 - Bairro Centro
Cândido Godói - CEP 98970-000
Rio Grande do Sul - Brasil
+55 55 3548-1312 / 3548-1505

www.industrialkf.com.br
industrialkf@industrialkf.com.br
__________________________________________________________________________________
DECLARAÇÃO DE CIÊNCIA E RECEBIMENTO DO MANUAL DE INSTRUÇÕES E CATÁLOGO DE

PEÇAS, TERMO DE GARANTIA E COMPROVANTE DO CHECKLIST PARA ENTREGA TÉCNICA.
1ª VIA - Destacar e enviar para a empresa
Após verificação das informações e preenchimento completo dos campos abaixo, destacar a primeira via e
enviar para a KF pelo site www.industrialkf.com.br e o documento físic o também deve ficar com a KF.
O NÃO ENVIO DESTE FORMULÁRIO IMPEDIRÁ AS ANÁLISES DE GARANTIA
Modelo da Máquina ou Implemento:.....................................................................................................

N° de série:........................................................... Nota Fiscal KF n°:.................................................
Data do carregamento/fatura:......../......./.............
Revenda:..............................................................................................................................................
Cidade:................................................. Estado:............................................... País:..........................
Vendedor da Revenda:.........................................................................................................................
Técnico Responável da Revenda:........................................................................................................
Nota Fiscal da Revenda n°:...........................................................Data de venda:......../......./.............
Nome do Comprador:...........................................................................................................................
IE ou CAD PRO:..................................................................................................................................
CPF:...........................................Telefone: (.......).................................ou: (.......)................................
Endereço:.............................................................................................................................................
Cidade:................................................................. CEP:....................................... Estado:..................
E-mail para contato com o cliente:.......................................................................................................
Data da entrega para o cliente/comprador:......../......./.............
CHECKLIST DE ENTREGA TÉCNICA (realizar o preenchimento, esclarecendo as dúvidas do cliente)

Manual de Instruções e Catálogo de Peças Manutenção do Equipamento
Tópicos Referentes ao Equipamento Cálculo de Dosagem
Normas de Segurança Tabelas de Dosagem
Regulagem e Funcionamento do Equipamento Orientação do Termo de Garantia
Opcionais, Instalação e Funcionamento Realizar o Preenchimento do Documento
Pontos de Lubrificação
Declaro, através deste documento, ter recebido o Manual de Instruções e Catálogo de Peças, bem como o Termo de Garantia com
todas as instruções necessárias, descritas de maneira clara e objetiva. Além disso, declaro ter recebido o produto especificado acima
em perfeitas condições de uso. Comprometo-me a ler e seguir estritamente todas as instruções contidas no Manual de Instruções e
no Termo de Garantia e explicações repassadas na entrega do produto, conforme assinaladas neste documento. Estou ciente de que
qualquer problema ou defeito causado por uso impróprio ou anormal do produto, negligência, alterações não autorizadas pela fábrica,
danos causados pela falta de manutenção ou uso de óleos lubrificantes inadequados, são circunstâncias que acarretam na perda de
garantia do produto concedida pela fábrica, conforme elucidado no Termo de Garantia. Ainda, declaro que, recebi uma cópia da referida
DECLARAÇÃO DE CIÊNCIA E RECEBIMENTO DO MANUAL DE INSTRUÇÕES E CATÁLOGO DE PEÇAS, TERMO DE GARANTIA E
COMPROVANTE DO CHECKLIST PARA ENTREGA TÉCNICA.
E, por ser verdade, assino abaixo, para os devidos fins de direito.
QUALQUER SOLICITAÇÃO DE ASSISTÊNCIA TÉCNICA E/OU REIVINDICAÇÃO DE GARANTIA

SOMENTE SERÁ ATENDIDA MEDIANTE A APRESENTAÇÃO DESTE DOCUMENTO
____________________________________ _____________________________________
Assinatura do Proprietário Assinatura do Responsável da Revenda
Data: ____/____/_________ Data: ____/____/_________
91
✁_

Mona Rca

Загружено:

Сведения о документе

Авторское право

Доступные форматы

Поделиться этим документом

Поделиться или встроить документ

Параметры публикации

Этот документ был вам полезен?

Это неприемлемый материал?

Авторское право:

Доступные форматы

Mona Rca

Загружено:

Авторское право:

Доступные форматы

Versão 01

Indústria de Máquinas e Implementos Agrícolas KF LTDA

Você acaba de adquirir um produto com a qualidade KF.

Obrigado por escolher nosso produto!

- O conteúdo do presente manual encontra-se atualizado até a data da sua impressão,

- A KF reserva-se o direito de promover alterações e aperfeiçoamentos em seus produtos

- As instruções que abrangem o equipamento completo com todas as variações e opcio-

Ao entrar em contato com a assistência técnica KF tenha sempre em mãos o modelo,

Anote os números de identificação na imagem acima, para melhor localização e

Caso necessite de alguma peça para reposição, identiﬁque o componente a ser

2.1- INFORMAÇÕES PARA CONTATO

Telefones: +55 55 3548-1312 / 3548-1505

A plantadora adubadora MONARCA, da Industrial KF, foi desenvolvida especialmente

4- DIMENSÕES E ESPECIFICAÇÕES TÉCNICAS

ACOPLAMENTO: Tracionado pela barra de tração do trator.

RESERVATÓRIOS: Reservatório de adubo em polietileno com dosador rosca sem-

SISTEMA DE TRANSMISSÃO: Desenvolvido com caixas de transmissão, eliminando

LINHA DE PLANTIO: Linha traseira da semente pantográfica com sistema transmissão

ALTURA MÁXIMA COM LANÇA RECOLHIDA

* Largura (dimensão da plantadora sem as escadas). Comprimento (dimensão da

O sistema de sulcador especial, facilita o

Desenvolvido com o propósito de realizar

Garante maior aprofundamento do

Garante maior aprofundamento do

O dosador Duplo Sem-Fim é muito

O TITANIUM proporciona ao agricultor um

Garante um excelente poder de corte palha.

DISCO ONDULADO 18’’

Evita o efeito “espelhamento” no sulco, por

DISCO THUNDER 18’’

Além de evitar o efeito “espelhamento” no

O equipamento que você adquiriu, é seguro e de simples operação, porém, são

6.1- ATITUDES DE SEGURANÇA manutenção com a máquina em movimento;

6.2- RECOMENDAÇÕES BÁSICAS 12- Em passagens estreitas, observe a

6- Utilize os equipamentos de proteção

7- Nunca faça regulagens ou serviços de

Para realizar o acoplamento da lança do equipamento junto a barra de tração do trator,

7.1- ACOPLAMENTO DA LANÇA

Insira o pino “A” para realizar o engate e co-

Para o desacoplamento realize o processo

2- Conecte as mangueiras hidráulicas “A”

3- Para desacoplar, desligue o trator e alivie

Quando não estiverem sendo utilizados,

7.3- NIVELAMENTO DA MÁQUINA

O nivelamento da máquina em relação ao solo, é uma parte fundamental pro correto

Ao realizar o transporte ou manutenção da plantadora,

8.1- LINHA DE FERTILIZANTE

A bucha “A” em cima da A Regulagem do fertilizante é

8.2- CONFIGURAÇÃO DISCO DUPLO

Se desejar que o disco duplo

8.3- ALTURA DO DISCO DE CORTE

8.4- LINHA DA SEMENTE

Para garantir a maior estabilização da linha de semente, possuímos um prático sistema de

8.5- CALÇO DE PLANTIO

8.6- REGULAGEM DE ADUBO E SEMENTE

O sistema de regulagem da plantadeira contém duas caixas de transmissão, em cada

A lubrificação garante o bom funcionamento e desempenho dos sistemas mecânicos de

Segue abaixo, a periodicidade que deve seguida para a lubrificação de determinados

CORRENTES PERÍODO DE 10 HORAS

ROLAMENTOS BLINDADOS A CADA TRABALHO

- Utilize graxa a base de Lítio NGL 13 SAE 30 para lubrificação.

- Sempre verifique qualidade do óleo no sistema hidráulico do trator. Em caso de má

Na vareta realizar a lubrificação a cada 10h de trabalho. No fuso de regulagem de pressão

9.2- MANUTENÇÃO NO PERÍODO ENTRE SAFRAS
